HPI Racing mini recon User manual

1
Instruction Manual
取扱説明書
En
Bauanleitung
De
Fr Manuel de montage
RTR Mini Recon Vol.1 106335
De
Fr

2
Danke
De
Thank you
En
Thank you for selecting this HPI RACING product ! This kit is designed to be fun to drive and uses top quality parts for durability and perfor-
mance. The instruction manual you are reading was designed to be easy to follow yet thorough in its explanations. HPI Racing wants you to
enjoy driving your new R/C kit. If you come across any problems or need some help getting through a step, give us a call and we will do our very
best to help you. You can also contact us on the internet at www.HPIracing.com.
This is a high performance R/C kit, and it requires regular maintenance for best performance. If you don’t do regular maintenance the perfor-
mance will suffer. HPI has all the necessary parts and accessories available to keep your car performing at its best.
The caution or attention symbols will warn you about steps that can be very dangerous.
Please read and understand the instructions carefully before proceeding.
●
●
●
Attention
Achtung
Attention
注 意
Failure to follow these instructions can
cause injury to yourself or others.
You might also cause property damage
or damage your kit.
Cautions
Warnhinweise
Précautions
警 告
Failure to follow these instructions
can damage your kit, and cause
serious bodily injury or death.
Cautions
Warnhinweise
Précautions
警 告
Before Running
While Operating
Before Operating
After Running
Battery safety
●Please read manual (with parent, guardian or a responsible adult if necessary).
●
Please do not run on a public street, this could cause serious accidents, personal injuries and/or property damage.
●Please do not run near pedestrians or small children.
●Please do not run in small or conned areas.
●Make sure that all screws and nuts are properly tightened.
●Always use fresh batteries for your transmitter and receiver to avoid losing control of the model.
●Make sure no one else is using the same radio frequency as you are using.
●Please conrm the neutral throttle trigger position.
●Turn OFF receiver rst, then turn OFF transmitter. This will prevent the car from losing control.
●After running HPI RACING product, it is necessary to perform routine maintenance.
Failure to do this can result in increased wear and damage to the engine and chassis.
● Please be careful when handling the battery. It will be hot after running. If the wire is frayed, a short circuit can cause a re.
Vielen Dank, dass Sie sich für HPI RACING entschieden haben! Dieses Auto soll Spaß machen und verwendet nur hochwertige Materialien für beste
Leistungen und Haltbarkeit. Die Anleitung, die Sie gerade lesen, ist einfach zu verstehen und dabei sehr ausführlich. HPI Racing will, dass Sie Erfolg und
Spaß mit Ihrem neuen Modell haben! Falls es dennoch einmal zu Problemen kommen sollte, melden Sie sich bei uns. Wir werden alles in unserer Macht
stehende tun, um zu helfen. Sie können uns auch gerne unter www.HPIracing.com kontaktieren.
Dies ist ein hochleistungs RC-Auto und benötigt regelmäßige Wartung. Wenn Sie diese Wartungsarbeiten nicht durchführen wird die Leistung
des Autos darunter leiden. Alle zur Wartung benötigten Teile sind bei HPI erhältlich.
Die Warnsymbole weisen Sie auf gefährliche Bauabschnitte hin.
Bitte lesen und verstehen Sie die Anweisungen bevor Sie sie durchführen.
●
●
●
Attention
Achtung
Attention
注 意
Wenn Sie diesen Anweisungen nicht folgen,
können Sie oder andere verletzt werden.
Es kann auch sein, dass dabei Sachschaden
an anderen Dingen oder ihrem Auto entsteht.
Cautions
Warnhinweise
Précautions
警 告
Wenn Sie diesen Anweisungen
nicht folgen, können Sie oder Ihr
Auto Schäden davontragen.
Cautions
Warnhinweise
Précautions
警 告
Vor dem Fahren
Während dem Fahren
Vor dem Fahren
Nach dem Fahren
Hinweise zum
Fahrakku
●Bitte lesen Sie die Anleitung (mit einem Erwachsenen)
●Fahren Sie bitte nicht auf öffentlichen Straßen. Dies kann zu schweren Unfällen mit Personen- und/oder
Sachschaden führen.
●Fahren Sie bitte nicht in der Nähe von Fußgängern und Kindern.
●Fahren Sie bitte nicht auf zu kleinen oder begrenzten Plätzen.
●Vergewissern Sie sich, dass alle Schrauben und Muttern korrekt sitzen.
●
Verwenden Sie immer frische Batterien im Sender und Empfänger um nicht die Kontrolle über das Auto zu verlieren.
●Achten Sie darauf, dass niemand anderes mit dem selben Quarz fährt.
●Überprüfen Sie, ob der Gashebel in der Neutralposition steht.
●Schalten Sie den Empfänger aus, dann erst den Sender. Dies verhindert, dass das Auto außer Kontrolle gerät.
●Nach dem Fahren mit dem
HPI RACING entschieden haben ist regelmäßige Wartung nötig. Dies nicht zu tun,
kann den Verschleiß erhöhen oder den Motor beschädigen.
●Geben Sie im Umgang mit dem Fahrakku bitte Acht. Er ist nach dem Fahren sehr heiß. Falls die Kabel
beschädigt sind, kann ein Kurzschluss ein Feuer auslösen.

3
日本語
はじめに
Fr Merci
Merci d’avoir choisi ce produit HPI Racing ! Ce kit a été conçu pour être amusant à conduire, et utilise des pièces de la plus haute qualité pour la longévité
et les performances. Le manuel d’utilisation qui est entre vos mains a été conçu pour vous fournir des explications faciles à suivre mais complètes. HPI
Racing espère que vous aurez plaisir à piloter votre nouveau kit radio-commandé. Si vous rencontrez des problèmes ou si vous avez besoin d’aide pour
une étape, appelez-nous et nous ferons de notre mieux pour vous aider. Vous pouvez aussi nous contacter par Internet sur www.HPIracing.com.
Ceci est un kit radio-commandé de hautes performances, et requiert un entretien régulier pour donner le meilleur de lui-même. Si vous n’effectuez pas un entretien régu-
lier, les performances en souffriront. HPI a toutes les pièces et les accessoires nécessaires pour maintenir les performances de votre véhicule à leur meilleur niveau.
Les symboles attirant votre attention vous avertiront des étapes qui peuvent être très dangereuses.
Veuillez lire soigneusement les instructions et bien les comprendre avant toute utilisation.
●
●
●
Attention
Achtung
Attention
注 意
En ne suivant pas ces instructions vous pourriez
vous blesser vous-même ou blesser d’autres
personnes. Vous pourriez également provoquer
des dégâts matériels ou endommager votre kit.
Cautions
Warnhinweise
Précautions
警 告
En ne suivant pas ces instructions
vous pourriez endommager votre
kit, et provoquer de sérieux dégâts
corporels ou même mortels.
Cautions
Warnhinweise
Précautions
警 告
Avant de faire
courir le véhicule
Lors du fonc-
tionnement
Avant de mettre
en marche
Après l’arrêt
Sécurité de la
batterie
●Veuillez lire le manuel avec un parent ou un adulte responsable.
●Ne faites pas fonctionner sur une voie publique, cela pourrait provoquer des accidents graves, des blessures
corporelles et/ou des dommages aux biens.
●Ne faites pas fonctionner à proximité de piétons ou d’enfants en bas âge.
●Ne faites pas fonctionner dans des lieux petits ou fermés.
●Veuillez vérier que toutes les vis et tous les boulons sont correctement serrés.
●
Utilisez toujours des batteries nouvellement chargées pour l’émetteur et le récepteur an d’éviter de perdre le contrôle du véhicule.
●Vériez que personne d’autre n’utilise la même fréquence radio que vous.
●Vériez la position neutre de l’accélérateur.
●Éteignez d’abord le récepteur, puis l’émetteur. Cela empêchera une éventuelle perte de contrôle du véhicule.
●Après avoir fait rouler la produit HPI Racing, il est nécessaire d’effectuer un entretien de routine.
Ne pas le faire résult erait en une usure plus importante et des dommages au moteur et au châssis.
●Faites très attention lorsque vous manipulez la batterie. Elle sera très chaude après utilisation. Si un câble était
dénudé, un court-circuit pourrait provoquer un incendie.
この度は、HPI製品をお買い上げいただきまして、誠にありがとうございます。本製品は高品質の材料を使用し、ハイレベルな走行が出来るよう設計されています。
また、本説明書は初心者の方でもスムーズに理解できるよう多くのイラスト、実寸表示を使用しておりますので、よくお読みいただいた上で楽しいラジコンライフを
スタートさせてください。なお、HPIでは走らせる楽しみはもちろんのこと、組み立てる楽しみも知っていただきたいと願っております。
製品の事で不明な点がございましたらお気軽にお問い合わせください。製品をご使用になる前に必ず本取扱説明書をお読みください。
高性能なR/Cカーの性能を充分に発揮させるためには走行後のメンテナンスが必要です。 メンテナンスを行わないとR/Cカーが傷む原因となります。
HPIでは、メンテナンスや修理用にスペアパーツを用意してありますのでどうぞご利用ください。
本取扱説明書ではお客様への危害や損傷を未然に防止するために、危険の従う操作、お取扱いについて以下の記号で警告表示を行っています。
内容をよくご理解の上で本文をお読みください。
●
●
●
Attention
Achtung
Attention
注 意
この表示は誤った取り扱いをすると、貴方が障害を負
う可能性、物的損害の発生が想定される内容を示して
います。
Cautions
Warnhinweise
Précautions
警 告
この表示は誤った取り扱いをすると、貴方の
生命や身体に重大な被害が発生する可能性が
想定される内容を示しています。
Cautions
Warnhinweise
Précautions
警 告
走らせる前に
走行上の注意
走行前の点検
走行後の注意
バッテリー
取り扱いの注意
●必ず本説明書をお読みください。保護者の方も必ず説明書をご覧ください。
●道路での走行はお止めください。
●歩行者や小さな子供のいる場所では走行させないでください。
●狭い場所や屋内での走行させないでください。
●各部のネジ、ナットに緩みがないかチェックします。
●
送信機、受信機の電池の容量をチェックします。電池の容量が少ないと、車をコントロールする事が出来なくなり危険です。早めの交換を心がけてください。
●
自分と同じ周波数（バンド）を使用している人が周りにいないか確認します。コントロールができない場合は、すぐに走行を中止してください。
●走行前に電波範囲の確認をしてください。
●スロットルトリガーのニュートラル（スロットルトリガーに指を掛けない状態）を確認してください。
●必ず受信機のスイッチをOFFにしてから、送信機のスイッチをOFFにしてください。 順番を間違えると車が暴走する恐れがあります。
●走行後はR/Cカーのメンテナンス（点検、整備）を行ってください。メンテナンスを行わないとR/Cカーが本来の性能を発揮せず、
トラブルが発生しやすくなります。
●バッテリーの取り扱いには十分注意してください。
コード、被服の破れからのショートによる発熱で、ヤケドや火災などの恐れがあります。

4
Inhaltsverzeichnis
De
Contents
En
Section Contents Page
1Overview 6
2Start Up Guide 7
2-2 Setup Before Starting 7
2-3 Radio Control Car Operating Procedures 9
3Trouble Shooting 13
4Maintenance 14
4-1 Chassis Maintenance 14
4-2 Wheel Maintenance 15
4-3
Transmission Maintenance 15
4-4 Shock Maintenance 18
4-5 Radio Maintenance 20
5Parts Reference 25
6Exploded View 26
7Parts List 27
Abschnitt Inhalt Seite
1Übersicht 6
2Die ersten Schritte 7
2-1 Einstellungen vor dem Start 7
2-2 Umgang mit Ferngesteuerten Modellautos 9
3Fehlerbehebung 13
4Wartung 14
4-1 Wartung des Chassis 14
4-2 Wartung der Reifen 15
4-3
Wartung des Getriebes 15
4-4 Stoßdämpfer 18
4-5 RC-Anlage 20
5Übersicht aller Teile 25
6Explosionszeichnung 26
7Ersatzteilliste 27

5
日本語
目 次
Fr
Table des matières
Section Table des matières Page
1Vue d’ensemble 6
2Guide de démarrage 7
2-2 Réglages avant le démarrage 7
2-3
Procédures de fonctionnement du véhicule radio-commandé 9
3Dépannage 13
4Entretien 14
4-1 Entretien du châssis 14
4-2 Entretien des roues 15
4-3
Entretien du cardan arrière et de de la transmission 15
4-6 Entretien des amortisseurs 18
4-7 Entretien de la radio 20
5Référence des pièces 25
6Vue éclatée 26
7Pièces détachées 27
セクション 目次 ページ
1製品概要 6
2スタートアップガイド 7
2-1 走らせる前の準備 7
2-2 ラジオコントロールカーの走らせ方 9
3トラブルシューティング 13
4メンテナンス 14
4-1 シャーシのメンテナンス 14
4-2 タイヤのメンテナンス 15
4-3
駆動系のメンテナンス 15
4-4
ショックのメンテナンス
18
4-5 プロポシステムのメンテナンス 20
5パーツ図 25
6展開図 26
7パーツリスト 27

6
5.5
mm
7
mm
1. 5
mm
Battery Charger
Akku Ladegerät
Chargeur de batterie
走行用バッテリー充電器
Allen Wrench
Inbusschlüssel
Clé Allen
六角レンチ
Z901

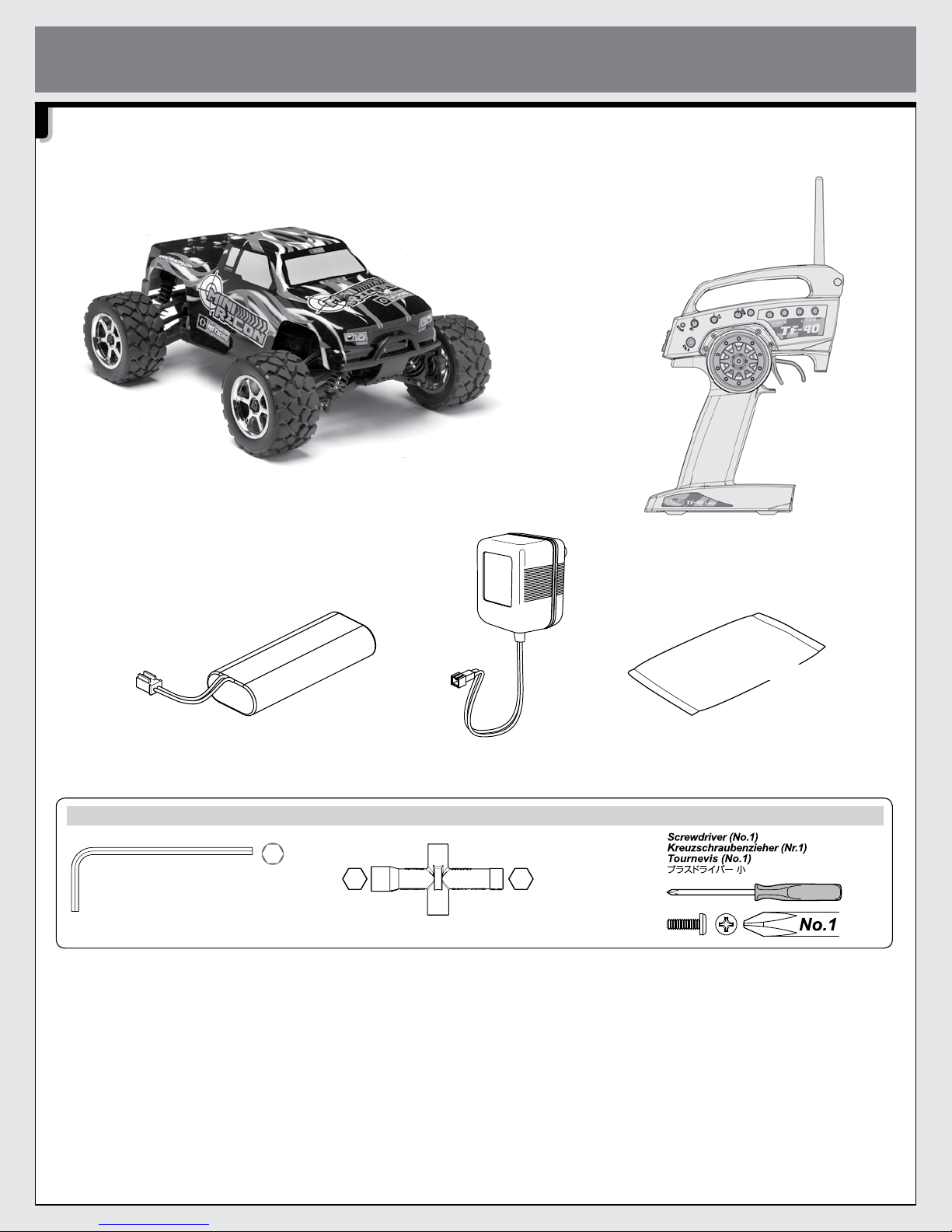

1Overview
Übersicht Vue d’ensemble 製品概要
Composants
セット内容
Components
Komponenten
Radio control car
Ferngesteuertes Modellauto
Voiture radio-commandée
RCカー本体
Transmitter
Sender
Emetteur
送信機
Included Items Enthaltenes Werkzeug Éléments inclus キットに入っている工具
Z950
Cross Wrench
Kreuzschlüssel
Clé en croix
ミニクロスレンチ
Parts Bag
Kleinteilebeutel
Sachet de pièces détachées
パーツ袋詰
Battery
Akku
Batterie
走行用バッテリー

7
6121
Body Pin (Small)
Clip Carrosserie (Petit)
Karosseriesplinte klein
ボディピン小
2-1Réglages avant le démarrage
走行前の準備
Setup Before Starting
Einstellungen vor dem Start
2Start Up Guide
Die ersten Schritte Guide de démarrage スタートアップガイド

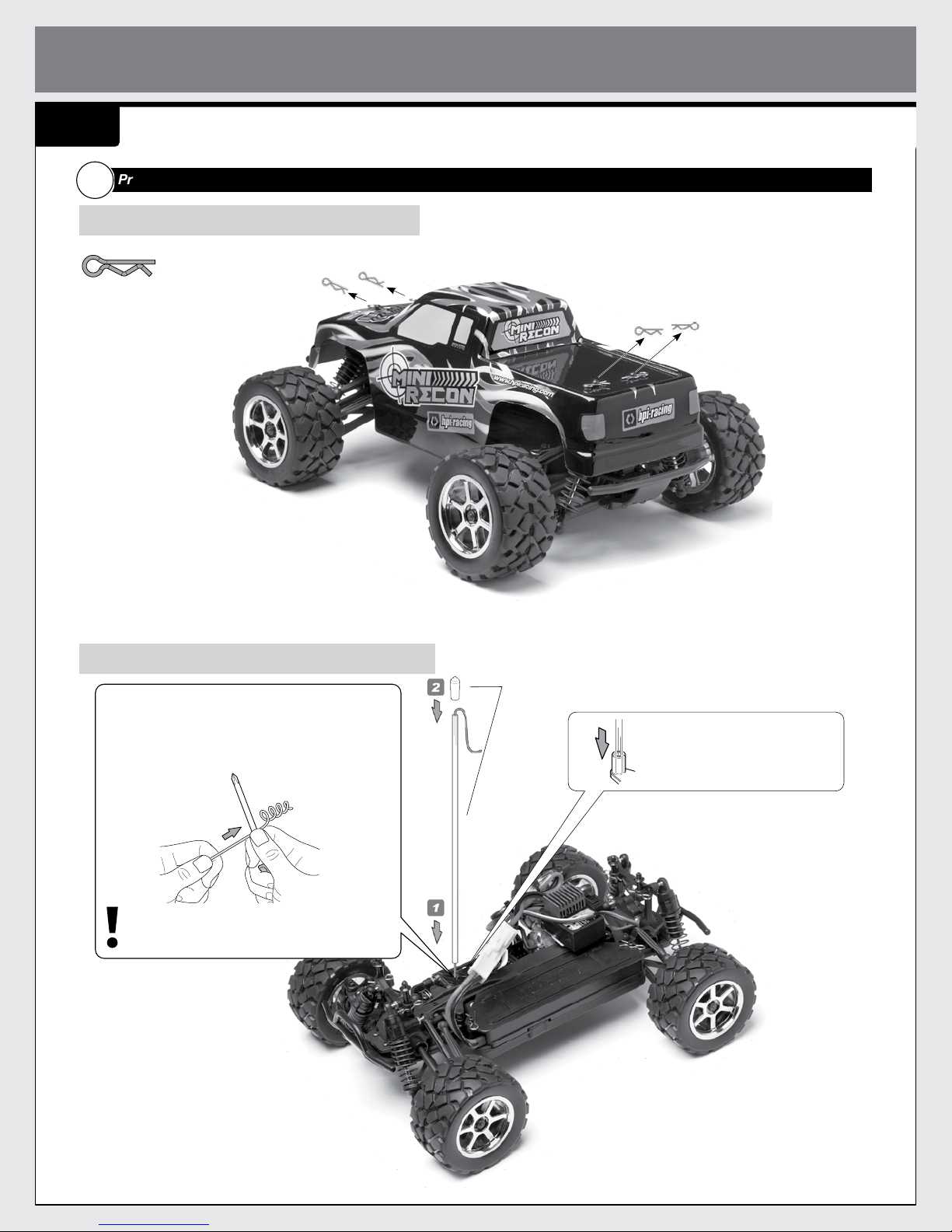

Preparing The Chassis Vorbereitung des Chassis Préparation du châssis シャーシの準備
1
Retrait de la carrosserie
ボディを取り外します
Removing the Body
Demontage der Karosserie
Straighten antenna with a screwdriver so it is eaiser to insert into
antenna tube.
Ziehen Sie die Antenne mit einem Schraubenzieher gerade, damit
es einfacher ist sie in das Antennenrohr zu führen.
Lissez l’antenne avec un tournevis pour qu’elle soit plus facile à
insérer dans la tige d’antenne.
受信機のアンテナ線をほどいた後、ドライバーなどで真っ直ぐになじま
せ、アンテナパイプに通ます。
Do not cut or shorten antenna wire.
Kürzen Sie niemals die Antenne.
Ne pas couper ni raccourcir le câble d’antenne.
アンテナ線を短く切らないでください。
Make sure antenna is fully inserted.
Achten Sie darauf, dass die Antenne
vollständig im Halter steckt.
Vériez que l’antenne est bien insérée.
確実に取り付けます。
Mise en place de l’antenne du récepteur
受信機用アンテナを取り付けます
Receiver Antenna Installation
Montage der Empfängerantenne
Z150
Antenna Pipe
Antennenrohr Set
Tige d’antenne
アンテナパイプ
6121
6121 6121
6121

8
Charging The Drive Battery Laden des Fahrakkus Recharge de la batterie motrice 走行用バッテリーの充電
2
Charge time 4 hours.
Ladedauer: 4 Stunden
Temps de charge 4 heures.
充電時間は4時間です
Battery Charger
Akku Ladegerät
Chargeur de batterie
走行用バッテリー充電器
Plug into a wall outlet
Stecken Sie den Lader
in eine Steckdose.
Branchez sur une prise
murale
コンセントに差し込みます。
After charging disconnect the battery and unplug the charger from wall.
Ziehen Sie den Akku nach dem Laden ab und ziehen Sie das Ladegerät aus der Steckdose.
Après la charge, déconnectez la batterie et débranchez le chargeur du mur.
充電終了後、コネクターとコンセントを取外します。
Attention
Achtung
Attention
注 意
●This charger can be used only with the included battery. Do not use it with other batteries.
There is risk of damage and possible explosion, etc..
●Do not charge the battery for over 4 hours. Over charging the battery generates excessive heat and will damage the battery.
●Please use the battery charger with adult supervision. Do not use it near water or when wet.
●Do not use the battery charger if the wire is frayed or worn.
●この充電器は付属バッテリー専用充電器です。 他の種類のバッテリーには使用しないでください。 破損、破裂などの大きな事故の恐れがあります。
●充電器時間は4時間を越えないようにしてください。 過充電による過度の発熱はバッテリーを痛める原因となります。
●小さいお子様が使用する場合は保護者の方と一緒にご使用してください。 また、水気のある所でのご使用はお止めください。
●バッテリーの被服が破れていないか確認してください。 破れているとショートによる発熱で、ヤケドや火災などの恐れがあります。
●Dieses Ladegerät kann nur mit dem mitgelieferten Akku verwendet werden. Verwenden Sie es nicht mit anderen Akkus.
Sonst können Schäden oder sogar Explosionen auftreten.
● Laden Sie den Akku nicht länger als 4 Stunden. Ein Überladen des Akkus führt zu großer Wärmeentwicklung und beschädigt den Akku.
● Verwenden Sie das Ladegerät nur unter Aufsicht Erwachsener. Verwenden Sie es nicht in der Nähe von Wasser oder wenn es nass ist.
●Verwenden Sie das Ladegerät nicht, wenn ein Kabel beschädigt ist.
After the rst time charging battery.
２回目以降の充電
Nach dem ersten Ladevorgang.
If take 4 hours to charge a completely discharged battery. Run the battery until it is discharged before charging again.
充電時間4時間はバッテリーの残量がない場合の充電時間です。 バッテリーの残量がわからない場合はR/Cカーを走行させてバッテリー残量がなくなってから充電をしてください。
Der Ladevorgang dauert bei einem leeren Akku 4 Stunden. Fahren Sie den Akku bis er leer ist, bevor Sie ihn wieder laden.
●
Ce chargeur ne peut être utilisé qu’avec la batterie incluse. Ne pas l’utiliser avec d’autres batteries. Il y a un risque de dégâts et d’explosion possible, etc.
● Ne pas mettre la batterie en charge pendant plus de 4 heures. Une surcharge de la batterie provoquerait une chaleur excessive et endommagerait celle-ci.
●Ne pas utiliser le chargeur de batterie en-dehors de la surveillance d’un adulte. N’utilisez pas à proximité d’eau ou par un temps humide.
●N’utilisez pas le chargeur de batterie si le câble est dénudé ou usé.
Après la première charge de la batterie.
Il faut 4 heures pour recharger une batterie entièrement déchargée, faites fonctionner la batterie jusqu’à ce qu’elle soit déchargée avant de la mettre en charge.

9

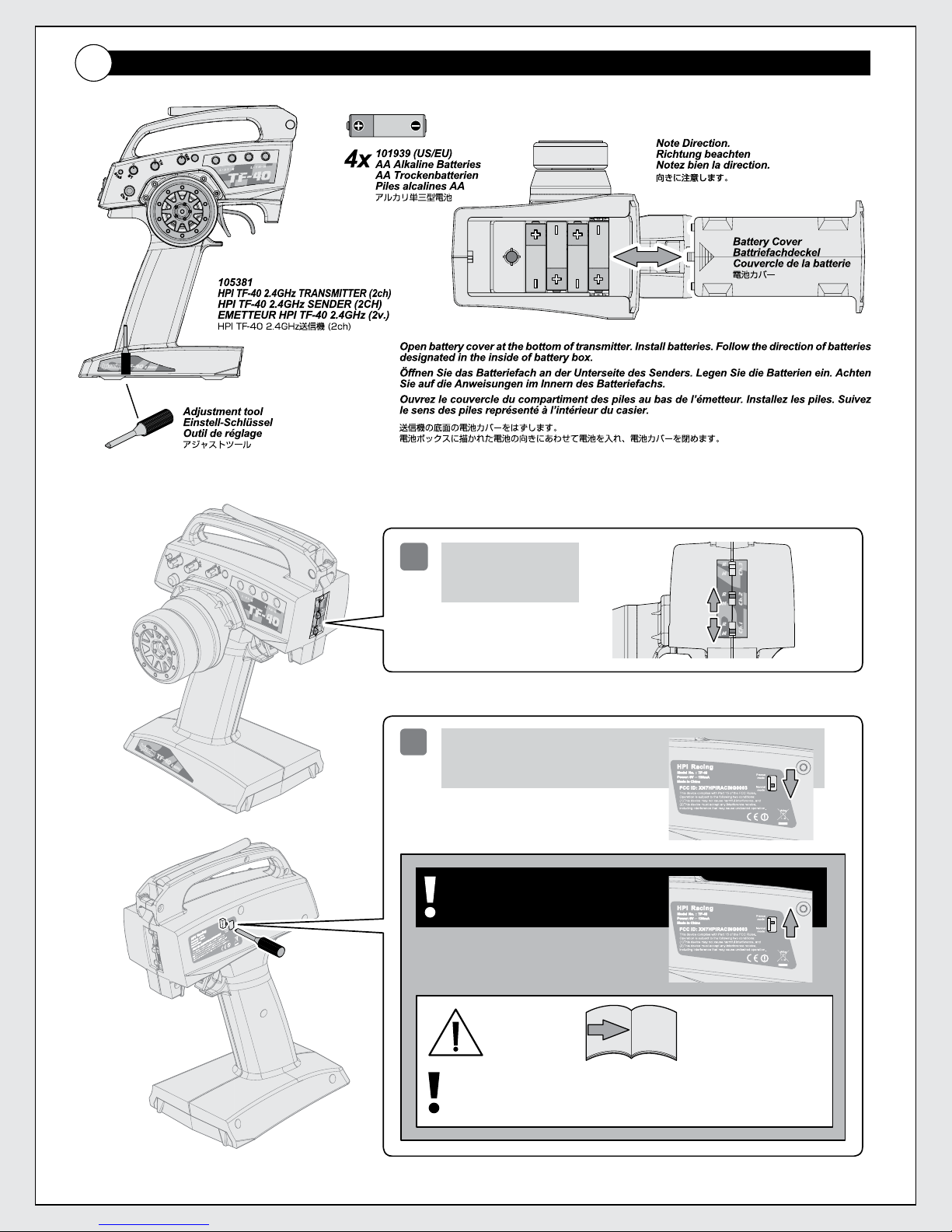

3Transmitter Preparation Vorbereitung des Senders Préparation de l’émetteur 送信機の準備
Der Ladevorgang dauert bei einem leeren Akku 4 Stunden. Fahren Sie den Akku bis er leer ist, bevor Sie ihn wieder laden.
Reverse Switch
Servowegschalter
Commutateur d’inversion
リバーススイッチ
Switch factory setting.
Standard Einstellungen
Réglages d’usinedu servo
スイッチの位置を確認します。
Switch factory setting.
Standard Einstellungen
Réglages d’usinedu servo
スイッチの位置を確認します。
1
ModeSwitch
Modus-Schalter
Commutateur de mode
モードスイッチ
2
Attention
Achtung
Attention
注意
Switch factory setting.
Standard Einstellungen
Réglages d’usinedu servo
スイッチの位置を確認します。
Adjustment tool
Einstell-Schlüssel
Outil de réglage
アジャストツール
When in France, switch France mode
Stellen Sieden Modus-Schalter in Frankreich um.
Lorsque vous êtes en France, passez en modeFrance
フランス国内で使用する場合
Switching modes clears binding and fail safe.
Das Umstellen des Moduslöscht die Binding-und Fail-Safe-Einstellungen.
Commuter les modes efface les associations et les réglages de sécurité intégrée.
バインドとフェールセーフ機能がクリアにされますので必ず30ページを参考に再設定してください。
P.21

10
Put the car on a stand, with wheels off the ground and connect battery.
Stellen Sie das Auto auf eine Box, so dass die Reifen den Boden nicht berühren und stecken Sie den Akku an.
Mettez la voiture sur un support, avec les roues au-dessus du sol, et connectez la batterie.
台の上に車を乗せ、バッテリーをつなぎます。
2
2-2Procédures de fonctionnement du véhicule radio-commandé
ラジオコントロールカーの走らせ方
Radio Control Car Operating Procedures
Umgang mit Ferngesteuerten Modellautos
1Extend the antenna Ziehen Sie die Antenne aus. Déployez l’antenne アンテナを伸ばします。
2Activating R/C Unit Sender Funktionen Fonctionnement de l’émetteure スイッチの入れ方
Turn on transmitter rst, then turn on receiver.
Schalten Sie erst den Sender ein, dann den Empfänger.
Allumez d’abord l’émetteur, puis le récepteur.
始めに送信機のスイッチをONにします。
次にR/CカーのスイッチをONにします。
2
ON
AN
MARCHE
オン
3
Checking Radio Range Überprüfen der Reichweite der RC-Anlage. Vérication de la portée du système radio 操作可能範囲の確認
Make sure no one else is using the same radio frequency as you are using. Check the radio system and range before every driving session. To properly check the range, have a friend
hold the car and walk to the farthest distance that you plan to operate your model. Operate the controls to make sure the model responds correctly. Do not operate the model if there is
any problem with the radio system. If you switch on the R/C car rst before the transmitter, you may lose control of the R/C car.
Achten Sie darauf, dass niemand die selbe Frequenz wie Sie verwendet. Überprüfen Sie die Reichweite der RC-Anlage vor jeder Fahrt. Um dies korrekt durchzuführen, geben Sie das
Auto einem Freund, der damit so weit geht, wie Sie fahren möchten. Überprüfen Sie dabei die korrekte Funktion der RC-Anlage. Fahren Sie nicht, wenn es bei diesem Test zu Proble-
men kommt. Fall Sie erst das Auto anschalten und dann den Sender, kann es sein, dass Sie die Kontrolle über das Auto verlieren.
Vériez que personne d’autre n’utilise la même fréquence radio que vous. Vériez le système radio et sa portée avant chaque séance de pilotage. Pour correctement vérier la portée,
faites tenir le véhicule par un ami, et éloignez-vous jusqu’à la distance la plus lointaine à laquelle vous envisagez de faire fonctionner votre modèle réduit. Faites fonctionner les
commandes et vériez que le véhicule répond correctement. Ne faites pas fonctionner le véhicule s’il y a un quelconque problème avec le système radio. Si vous mettiez en route le
véhicule avant l’émetteur, vous pourriez perdre le contrôle de votre véhicule radio-commandé.
走行前ごとに同じ周波数（クリスタル）を使用している人が近くにいないか確認後、プロポ電源と電波範囲のチェックをしてください。 電波範囲の確認は、実際の走行予定距離まで離れ、友人などと一
緒にプロポに正しく反応するか確かめてください。プロポに正しく反応しない場合は走行を始めないでください。 スイッチを入れる順番を間違えるとR/Cカーが暴走しますので注意してください。
Vériez la portée maximale
電波範囲確認
Check Max. Range
Überprüfen Sie die Reichweite
Reference Section
Abschnitt
Section de référence
参照セクション Page 20
4-5
1

11
4Steering Trim Setup Einstellen der Lenkungstrimmung Réglage du trim de direction ステアリングトリムの調整

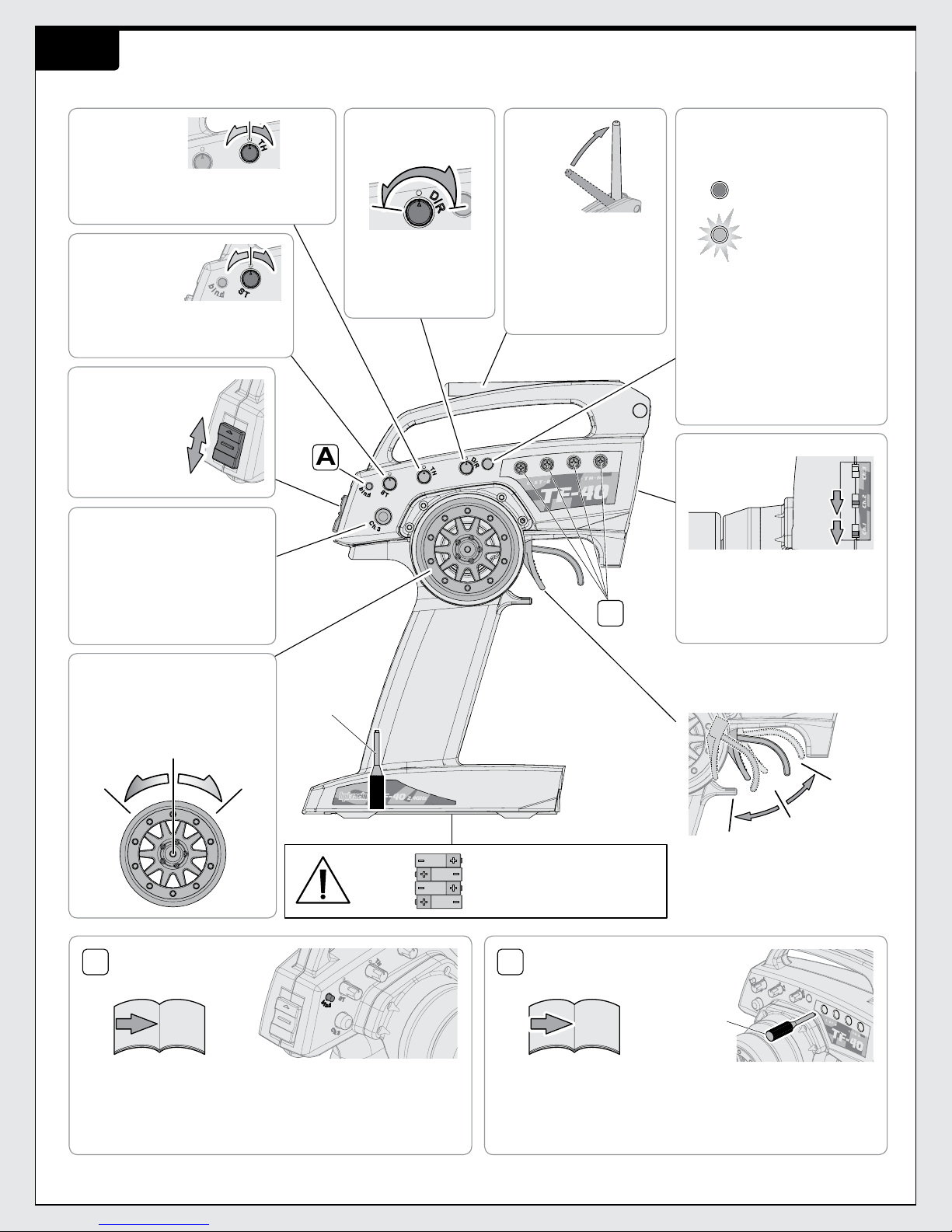

5Transmitter Operation Sender Funktionen Fonctionnement de l’émetteur 送信機の操作方法
Volant de direction
ステアリングホイール
Steering Wheel
Lenkrad
Gâchette d’accélération
スロットルトリガー
Throttle Trigger
Gashebel
Forward
Vorwärts
En avant
前進
Brake
Bremse
Frein
ブレーキ
Stop (Neutral)
Stopp (Neutral)
Arrêt (neutre)
停止 （ニュートラル）
Reverse
Rückwärts
Marche arrière
バック
Reverse
Rückwärts
Marche arrière
バック
After 2 Seconds
Nach 2 Sekunden
Après 2 secondes
2秒後
A
Stop → Reverse
Stopp → Rückwärts
Arrêt → Marche arrière
停止した状態 → バック
B
Forward → Brake (2 Seconds) → Reverse
Vorwärts → Bremse (2 Sekunden) → Rückwärts
En avant → Frein (2 secondes) → Marche arrière
前進 → 停止（約2秒） → バック
Reverse
Rückwärts
Marche arrière
バック
Front Vorne
Avant フロント
Front
Vorne
Avant
フロント
Stop (Neutral)
Stopp (Neutral)
Arrêt (neutre)
停止 （ニュートラル）
Forward
Vorwärts
En avant
前進
Brake / Reverse
Bremse / Rückwärts
Frein/Marche arrière
ブレーキ / バック
Throttle Trim
Gas-Trimmung
Trim d’accélération
スロットルトリム
If your vehicle is moving, adjust the throttle trim until it stops.
Falls sich das Auto bewegt, bitte stellen Sie die Gas-Trimmung so ein, um das
Auto zum Stillstand zu bringen.
Si la voiture bouge, ajustez le trim de direction pour que la voiture arrête de bouger.
なにもしていないのに車が動いてしまう時は、スロットルトリムで動かなくなるように調節します。
Reverse operation
●A and B show the two ways to go in reverse.
Rückwärts fahren
●A und B zeigen die beiden Möglichkeiten rückwärts zu fahren.
Marche arrière
●A et B indiquent les trois manières de passer en marche arrière.
バックのしかた
●バックにはA,Bの２種類の方法があります 。

12
6Practice Turning Kurven fahren Entraînement au virage 曲がる練習をしましょう
Install body and enjoy! Allow the car to cool down for 15 minutes between
each run.When the car is running toward the driver, the directions of the
steering wheel are reversed.
Once you become comfortable driving the Mini Recon, practice driving on
a track with pylons.
Montieren Sie die Karosserie und fahren Sie los! Lassen Sie das Auto
zwischen den einzelnen Fahrten 15 Minuten abkühlen.Wenn Sie auf sich zu
fahren, müssen Sie in die entgegengesetzte Richtung lenken.Wenn Sie im-
mer besser mit der Lenkung zurecht kommen, fahren Sie einen Parcours,
den Sie z.B. mit Pylonen abgesteckt haben.
Installez la carrosserie et amusez-vous ! Laissez la voiture refroidir entre
chaque séance.Lorsque le véhicule revient vers son pilote, les directions
du volant sont inversées.Une fois que vous avez l’habitude de conduire le
Mini Recon, entraînez-vous à conduire sur une piste avec des plots.
ボディを取り付け走行させます。走行用バッテリー1本走行後、15分以上休ませて再走行し
てください。車がドライバーに向かって走ってくる場合には,ステアリング操作の方向が逆
になります。Mini Reconの走行になれてきたら、パイロンなど目印を置いてコース通りに
走ってみましょう。
7
Turning R/C Unit Off Ausschalten der Fernsteuer Komponenten Éteindre l’unité de radio-commande スイッチの切り方
Right turn
Nach rechts fahren
Tourner à droite
右まわり
Cautions・Attention
Warnhinweise・Achtung
Précautions・Attention
警 告・注 意
Do not drive the Mini Recon in the following places.
Bitte beachten Sie folgende Hinweise, wenn Sie mit dem Mini Recon fahren.
Ne conduisez pas le Mini Recon dans les endroits suivants.
次の様な場所では走行させないでください。
Do not run on public streets or highways. This could cause
serious accidents, personal injuries, and/or property damage.
Fahren Sie niemals auf öffentlichen Straßen. Dies kann zu
schweren Unfällen mit Personen- und Sachschaden führen.
Ne faites pas fonctionner sur la voie publique ou la route. Cela
pourrait provoquer des accidents graves, des blessures cor-
porelles ou des dommages aux biens.
道路など、車や人が通る場所では走行させないでください。
Do not run in water or sand.
Fahren Sie nie in Wasser oder Sand.
Ne faites pas fonctionner dans l’eau ou sur le sable.
水たまり、砂地、じゅうたんなどでは走行させないでください。
故障の原因になることがあります。
Attention
Achtung
Attention
注 意
Turn off receiver rst, then turn off transmitter.
Schalten Sie erst den Empfänger aus, dann den Sender.
Éteignez d’abord le récepteur, puis l’émetteur.
始めにR/CカーのスイッチをOFFにします。
次に送信機のスイッチをOFFにします。
If you switch off the transmitter rst before the R/C car, you may lose control of the R/C car.
Falls Sie erst den Sender ausschalten und dann das Auto, kann es sein, dass Sie die Kontrolle
über das Auto verlieren.
Si vous éteignez l’émetteur avant le véhicule, vous pourriez perdre le contrôle de votre véhicule
radio-commandé.
スイッチを切る順番を間違えるとR/Cカーが暴走する恐れがあるので注意してください。
OFF
AUS
ARRÊT
オフ
1
Turn off receiver rst, then turn off transmitter.
Schalten Sie erst den Empfänger aus, dann
den Sender.
Éteignez d’abord le récepteur, puis l’émetteur.
始めにR/CカーのスイッチをOFFにします。
次に送信機のスイッチをOFFにします。
Cautions
Warnhinweise
Précautions
警 告
Make sure receiver is turned OFF before connecting
the battery, the vehicle may run out of control.
Achten Sie darauf, dass der Empfänger ausgeschaltet
ist, wenn Sie den Akku anstecken, sonst kann das
Auto außer Kontrolle geraten
Vériez que le récepteur est en position ARRÊT (OFF)
avant de connecter la batterie, faute de quoi vous
pourriez perdre le contrôle du véhicule.
受信機のスイッチが、OFFになっている事を確認してください。
車が暴走する恐れがありますので注意してください。
2
1
OFF
AUS
ARRÊT
オフ

13
Install charged or fresh batteries.
Einbauen voller Batterien.
Mettez des batteries rechargées ou neuves.
走行用バッテリーは充電し、送信機の電池は、新品に交換してください。
3Trouble Shooting
Fehlerbehebung Dépannage トラブルシューティング
If R/C car does not move or you have no control, see below.
Falls sich das Auto nicht bewegt, oder Sie nicht mehr die Kontrolle haben, schauen Sie bitte unten.
Si le véhicule télécommandé ne bouge pas ou si vous n’en avez pas le contrôle, voyez ci-dessous.
R/Cカーが動かない、動作がおかしいと思った場合は表を参考に原因を調べてください。
Problem
Problem
Problème
症状
Cause
Grund
Cause
原因
Remedy
Lösung
Remède
対策
Section
Abschnitt
Section
項目
Does Not Move.
Das Auto fährt nicht.
Le véhicule ne bouge pas
動かない
Battery is not placed properly in the transmitter.
Die Batterien sitzen nicht korrekt im Sender.
Les piles ne sont pas placées correctement dans
l’émetteur.
送信機の電池が正しく入っていない。
Place batteries in the transmitter properly.
Legen Sie die Batterien korrekt ein.
Positionnez correctement les piles dans l’émetteur.
送信機の電池を正しく入れる。
Page 7 2-1
Weak or no battery in model.
Leerer oder kein Akku im Auto.
Batterie faible ou non installée
走行用バッテリーは充電されていますか？
Install charged battery.
Einbauen eines geladenen Akkus.
Mettez en place une batterie chargée
走行用バッテリーを充電してください。
Page 7 2-1
Damaged motor.
Kaputter Motor.
Moteur endommagé
モーターに異常はありませんか？
Replace with new motor.
Austausch durch einen neuen Motor.
Remplacez par un nouveau moteur
変な音がしたり、すぐに熱くなるような場合は、モーターを交換してください。
Page 15 4-3
Frayed or broken wiring.
Beschädigte Verkabelung.
Câble dénudé ou coupé
コードなどがやぶけて断線していませんか？
Splice and insulate wiring completely.
Erneuern und isolieren Sie die kaputte Stelle.
Faites une épissure et isolez complètement le câble.
コードを絶縁するか、カスタマーサービスに修理を依頼してください。
Page 20 4-5
ESC is shut down by heat protection circuit.
Notabschaltung des Reglers wegen Überhitzung.
Le système ESC est fermé par le circuit de protection thermique.
ESCのヒートプロテクターが働いていませんか？
Stop driving immediately, do not drive the car until the
Speed Controller cools down.
Fahren Sie nicht weiter. Warten Sie bis der Fahrten-
regler abgekühlt ist.
Arrêtez immédiatement de conduire, ne pilotez pas la voiture
tant que le contrôleur de vitesse n’a pas refroidi.
走行を中止しスピードコントローラーの温度が下がるまで走行させない
でください。回路内の温度が通常温度にもどればヒートプロテクター機
能は解除されます。
Page 24 4-5
No Control.
Keine Kontrolle über das
Auto Pas de contrôle
思うように動かない
Weak or no batteries in transmitter or model.
Zu kurze Antenne am Sender oder Auto.
Antenne inadéquate sur l’émetteur ou le véhicule
走行用バッテリーや、送信機の電池が減っていませんか？
Fully extend antenna.
Ziehen Sie die Antenne vollständig aus.
Dépliez complètement l’antenne.
送信機、受信機のアンテナを確実にのばしてください。
Improper antenna on transmitter or model.
Leere oder keine Batterien im Sender oder Auto.
Batterie faible ou absente dans l’émetteur ou le véhicule.
アンテナはのびていますか？
Page 7
Page 7
2-1
2-1
Neutral position or trim is incorrect.
Neutralposistion oder Trimmung sind verstellt.
La position neutre est incorrecte ou le trim n’est pas réglé.
ニュートラル、トリムがくるっている。
Adjust the steering trim referring to Page 10.
Stellen Sie die Lenkungstrimmung neu ein (Seite 10).
Réglez le trim de direction en vous reportant à la page 10.
P.10のステアリングトリムの調整を参考に調整する。
Page 11 2-2
Steering and Throttle Func-
tion Reversed.
Lenkung und Gas funktionie-
ren genau verkehrt herum.
Direction et accélération in-
versées
思っている動作と逆に動く
Servo reverse switch is in wrong position.
Servorichtungs-Schalter ist in der falschen Position.
L’interrupteur de marche arrière du servo est dans
la mauvaise position
送信機のリバーススイッチの向きが変わっていませんか？
Set to correct position see page 9.
Schauen Sie auf Seite 9 für die korrekte Position.
Vériez la position correcte en page 9
Page.9を参考に送信機のリバーススイッチの位置を確認します。
Page 20 4-5
Refer to page 20. It will show how to connect the motor.
Schauen Sie bitte auf Seite 20. Dort wird erklärt, wie
der Motor angeschlossen wird.
Reportez-vous à la page 20. Vous y verrez comment
raccorder le moteur.
Page.20を参考に接続し直してください。
Please check that the wires from ESC to motor are
connected properly.
Bitte überprüfen Sie, ob die Kabel vom Regler zum
Motor richtig sitzen.
Veuillez vérier que les ls allant de l’ESC au mo-
teur sont correctement raccordés.
モーター、ESCの配線が逆になっていませんか？
Page 24 4-5

14
4-1
x20
x1 x10
Necessary for Maintenance Zur Wartung benötigt Nécessaire pour l’entretien メンテナンスに必要なもの
Needle Nosed Pliers
Spitzzange
Pinces à becs longs
ラジオペンチ
After running, clean the car and lubricate metal to metal contacts. Replace damaged parts, check that all the screw are tight.
Reinigen Sie das Chassis nach dem Fahren und schmieren Sie Metall-Metall Verbindungen. Tauschen Sie beschädigte Teile aus und
kontrollieren Sie alle Schrauben auf korrekten Sitz.
Après utilisation, nettoyez le véhicule et lubriez ces points.Remplacez les pièces endommagées, vériez que toutes les vis sont serrées.
走行後はR/Cカーの掃除を行いながら、R/Cカーのメンテナンスをします。シャーシの可動部分には市販のオイル潤滑スプレーを吹き付けます。
#1
#0
For maintenance schedule, refer to right side of the chart. After running, clean the chassis and check all moving parts for damage. If any parts are broken or damaged, repair or replace them
before the next run.Regular maintenance is necessary to prevent damage to the car and maintain its performance.
Um die Wartungsintervalle zu sehen, schauen Sie bitte in die untenstehende Tabelle. Überprüfen Sie nach dem Fahren das Chassis, reinigen Sie es und schauen Sie, dass keine Teile beschädigt
sind. Falls doch, reparieren oder tauschen Sie diese vor der nächsten Fahrt. Regelmäßige Wartung ist nötig, um Schäden vorzubeugen und die Leistungsfähigkeit des Autos zu behalten.
Pour le programme de l’entretien, reportez-vous au côté droit du tableau. Après l’utilisation, nettoyez le châssis et vériez toutes les pièces mobiles pour vérier qu’elles ne sont pas endommagées. Si des
pièces sont cassées ou endommagées, réparez-les ou remplacez-les avant la prochaine utilisation.Un entretien régulier est nécessaire pour prévenir les dommages au véhicule et préserver ses performances.
メンテナンス時期は参考走行時間です。走行条件によりメンテナンス時期は異なることがあります。R/Cカー走行後はR/Cカーを掃除しながら各部パーツの点検と動作確認を行います。パーツが破損、磨耗しているときはパーツの交換
を行うなど次回の走行に備えてメンテナンスを行います。メンテナンスを行わないとR/Cカー本来の性能が発揮されず、R/Cカーが壊れる原因ともなりますので走行後は必ずR/Cカーのメンテナンスを行って走行をお楽しみください。
4Maintenance
Wartung Entretien
メンテナンス
Tableau d’entretien
メンテナンス項目
Maintenance Chart
Wartungs-Übersicht
Every Pack
Nach jeder Fahrt
À chaque charge des batteries.
毎1パック走行後
Every 10 Packs
Nach 10 Fahrten
Toutes les 10 charges des batteries.
毎10パック走行後
Every 20 Packs
Nach 20 Fahrten
Toutes les 20 charges des batteries.
毎20パック走行後
Maintenance Item
Zu wartender Bereich
Élément d’entretien
メンテナンス項目 Reference Section
Abschnitt in der Anleitung
Section de référence
参照ページ
Chassis Maintenance
Wartung des Chassis
Entretien du châssis
シャーシのメンテナンス
Page14 4-1
Motor and Pinion Gear Replacement
Tauschen des Motors und des Ritzels
Remplacement du moteur et du pignon
モーター、ピニオンギアの交換
Wheel Maintenance
Wartung der Reifen
Entretien des roues
タイヤのメンテナンス
Transmission Maintenance - Spur Gear
Wartung des Antriebs - Hauptzahnrad
Entretien de la transmission et de la couronne
駆動系のメンテナンス - スパーギア
Shock Maintenance
Stoßdämpfer
Entretien des amortisseurs
ショックのメンテナンス
Page15 4-2
Page15
4-3
Page16 4-3
Page18 4-4
Page20 4-5
Radio Maintenance
RC-Anlage
Entretien de la radio
プロポシステムのメンテナンス
Page17 4-3
Transmission Maintenance - Diff Gear
Wartung des Antriebs - Kegeldifferential
Entretien de la transmission et du différentiel
駆動系のメンテナンス - デフギア
Needle Nosed Pliers
Spitzzange
Pinces à becs longs
ラジオペンチ
precision screwdriver
Präzisions-Schraubenzieher
Tournevis de précision
精密ドライバー
Side Cutters
Seitenschneider
Pince coupante latérale
ニッパー
Brush
Pinsel
Pinceau
ハケ
Rag
Putzlappen
Chiffon
ウエス
Z164
Grease
Fett
Graisse
グリス
30035 (JP)
Instant Cement
Sekundenkleber
Colle instantanée
瞬間接着剤
Oil Spray
Öl-Spray
Vaporisateur d’huile
潤滑オイルスプレー
9062 (US,EU)
9063 (JP)
Nitro Car Cleaner
Nitro-Car Reiniger
Nettoyant Nitro Car
ナイトロカークリーナー
Entretien du châssis
シャーシのメンテナンス
Chassis Maintenance
Wartung des Chassis
Oil Spray
Öl-Spray
Vaporisateur d’huile
潤滑オイルスプレー
Brush
Pinsel
Pinceau
ハケ
Rag
Putzlappen
Chiffon
ウエス
9062 (US,EU)
9063 (JP)
Nitro Car Cleaner
Nitro-Car Reiniger
Nettoyant Nitro Car
ナイトロカークリーナー
Z156
Gray Differential Lube
Graues Differentialfett
Graisse differentiel grise
デフグリス（ダーク）
Z155
Differential Lube (Silicone)
Differential Fett
Graisse differentiel
シリコンデフルーブ

15
4-2

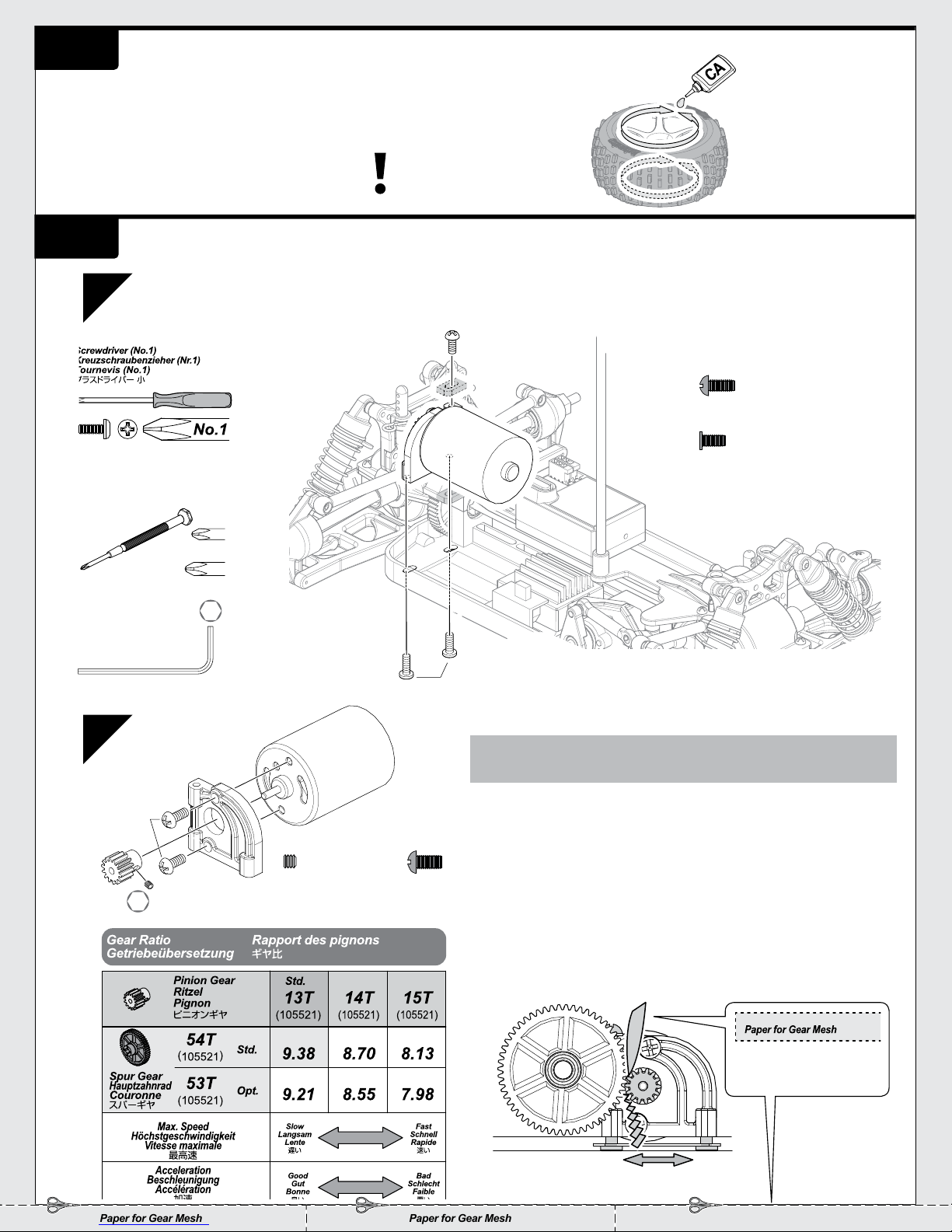

Use a small amount to secure tire.
Verwenden Sie nur wenig Kleber.
Utilisez en petite quantité pour xer le pneu.
瞬間接着剤の付けすぎに注意
4-3
105508
M2.5x6mm
105508
M2.5x6mm
105508
M2.5x6mm
Entretien des roues
タイヤのメンテナンス
Wheel Maintenance
Wartung der Reifen
Make sure the tire is secure on the wheel. Re-glue if necessary.
Achten Sie darauf, dass der Reifen fest auf der Felge sitzt. Kleben Sie ihn wenn nötig nach.
Vériez que le pneu est solidement installé sur la jante. Recollez-le si nécessaire.
表裏共にタイヤがホイールに確実に接着されているか確認し、剥がれているところは瞬間接着剤で再接着してください。
Transmission Maintenance
Wartung des Getriebes Entretien de la transmission 駆動系のメンテナンス
1
2
Adjust the motor position to get proper gear mesh. To get a perfect gear mesh,
place a piece of paper between the gears and tighten the motor mount screws.
The spur gear may be damaged if the gear mesh is wrong.
Wählen Sie die Motorposition so, dass das Ritzelspiel korrekt ist.
Um das Ritzelspiel richtig einzustellen, klemmen Sie ein Stück Papier zwis-
chen die Zahnräder und ziehen Sie die Motorschrauben an.Das Hauptzahnrad
kann durch falsches Spiel beschädigt werden.
Réglez la position du moteur an que l’engrènement soit correct.
Pour obtenir un engrènement parfait, mettez un morceau de papier entre les
pignons et serrez les vis du support moteur. La couronne peut être endom-
magée en cas de mauvais engrènement.
モーターの位置を移動させてギアが軽く回るように調整します。スパーギアとピニオンギヤの間に紙
片をはさみモーターを固定すると適切なバックラッシュが設定できます。バックラッシュを適切に調
整しないとギアが破損する場合があります。
Engrènement correct de la couronne
バックラッシュの調節
Proper Spur Gear Mesh
Korrektes Ritzelspiel
Paper for Gear Mesh Paper for Gear Mesh Paper for Gear Mesh
30035 (JP)
Instant Cement
Sekundenkleber
Colle instantanée
瞬間接着剤
(Not included)
(Nicht enthalten)
(Non inclus)
(別売)
Z700
Set Screw M3x3mm
Madenschraube M3x3mm
Vis sans tête M3x3mm
セットスクリューM3x3mm
1. 5
mm
Transmission Maintenance - Gear Replacement
Wartung des Getriebes - Motors und des Ritzels Entretien de la transmission - du moteur et du pignon 駆動系のメンテナンス - モーター、ピニオンギア
1. 5
mm
Z901
Allen Wrench 1.5mm
Inbusschlüssel 1.5mm
Clé Allen 1.5mm
六角レンチ 1.5mm
#1
#0
precision screwdriver
Präzisions-Schraubenzieher
Tournevis de précision
精密ドライバー
Paper for Gear Mesh
Papier zum Einstellen des Ritzelspiels.
Papier pour engrènement des pignons
バックラッシュ調整紙
105508
M3x6mm
Z700
M3x3mm
105508
M2.5x6mm
105508
M3x6mm

16
105508
M2x14mm
105508
M2x10mm
#1
#0
#1
#0
#1
#0
#1
#0
3
4
x4
x4
Transmission Maintenance - Spur Gear
Wartung des Getriebes - Hauptzahnrad Entretien de la transmission - couronne 駆動系のメンテナンス - スパーギア
105508
M2x14mm
5
105508
M2x6mm
105508
M2x6mm
105508
M2x6mm
#1
#0
precision screwdriver
Präzisions-Schraubenzieher
Tournevis de précision
精密ドライバー

17
105511
Ball Bearing 8x12x3.5mm
Kugellager 8x12x3.5mm
Roulement a billes 8x12x3.5mm
ボールベアリング8x12x3.5mm
105511
8x12x3.5mm
105511
Ball Bearing 4x8x3mm
Kugellager 4x8x3mm
Roulement 4x8x3mm ZZ
ベアリング4x8x3ＺＺ
105511
4x8x3mm
6
8
7
Transmission Maintenance - Diff Gear
Wartung des Getriebes - Kegeldifferential Entretien de la transmission - différentiel 駆動系のメンテナンス - デフギア
This step same for front and rear.
Diese Schritte sind für vorne und hinten identisch durchzuführen.
Même étape pour l’avant et l’arrière.
図を参考にフロント、リヤ側を同様に作業してください。
105511
4x8x3mm
105513
105513
105513
105513
105513
105504
105509
105509
Z155
Differential Lube
Differential Fett
Graisse differentiel
シリコンデフルーブ
Z155
1. 5
mm
Z901
Allen Wrench 1.5mm
Inbusschlüssel 1.5mm
Clé Allen 1.5mm
六角レンチ 1.5mm

18
Needle Nosed Pliers
Spitzzange
Pinces à becs longs
ラジオペンチ
󱤔
󱤕
󱤖
󱤗󱤘
󱤓
󱤐
85717
Ball Diff (Assembled)
Kugeldifferential (Montiert)
Differentiel A Bille (Monte)
ボールデフ(組立済)
105511
8x12x3.5mm
105511
8x12x3.5mm
Z901
󱤔
󱤕
󱤖
󱤗󱤘
󱤓
󱤐
85717
Ball Diff (Assembled)
Kugeldifferential (Montiert)
Differentiel A Bille (Monte)
ボールデフ(組立済)
9
Installation is reverse of removal.
Der Einbau erfolgt in umgekehrter Reihenfolge zum Ausbau.
L’ordre d’installation est inverse de l’ordre de démontage.
組み立ては逆の手順で図を参考にしてください。
4-4
Entretien des amortisseurs
ショックのメンテナンス
Shock Maintenance
Stoßdämpfer
1
This step same for front and rear.
Diese Schritte sind für vorne und hinten identisch durchzuführen.
Même étape pour l’avant et l’arrière.
図を参考にフロント、リヤ側を同様に作業してください。
Screwdriver
Schlitzschraubenzieher
Tournevis
マイナスドライバー
x4
105511
Ball Bearing 8x12x3.5mm
Kugellager 8x12x3.5mm
Roulement a billes 8x12x3.5mm
ボールベアリング8x12x3.5mm
Réglage standard différentiel à bille
ボールデフ調整基準位置
Standard Ball Diffrential Setting
Einstellen des Kugeldifferentials
The differential should be tightened untill the gear cannot be roated when both of the diff hubs are held.
Das Differential sollte so weit zugedreht werden, bis das Zahnrad sich nicht mehr drehen läßt, wenn man beide Differentialhälften festhält.
Les différentiels doivent être serrés de telle façon que la couronne ne puisse pas tourner quand les deux moyeux sont bloqués.
図のように両方のデフハブを固定して、ボールデフがスリップしないところまで締めます。
締め過ぎ、緩め過ぎはデフの破損につながります。
󱤔
󱤕
󱤖
󱤗󱤘
󱤓
󱤐
85717
Ball Diff (Assembled)
Kugeldifferential (Montiert)
Differentiel A Bille (Monte)
ボールデフ(組立済)
1. 5
mm
Z156
Gray Differential Lube
Graues Differentialfett
Graisse differentiel grise
デフグリス（ダーク）
Z155
Differential Lube
Differential Fett
Graisse differentiel
シリコンデフルーブ
Z155
105509

19
123
Shock Oil
Dämpferöl
Huile d’amortisseur
ショックオイル
Available separately
Separat erhältlich
Disponible séparément
別売
Use a Rag.
Verwenden Sie
einen Putzlappen.
Utilisez un chiffon.
オイルを拭き取ります。
Move the shaft up and down slowly to
remove all air bubbles.
Bewegen Sie die Kolbenstange langsam
nach oben und unten, damit Luftblasen
entweichen können.
Déplacez l’axe vers le haut et vers le bas
doucement pour faire partir toutes les
bulles.
ゆっくりピストンを動かし空気を抜いてください。
Check for leaking oil.
Achten Sie darauf,
ob Öl ausläuft.
Vériez qu’il n’y a
pas de fuite d’huile.
オイルの漏れを確認します。
If shock shaft is bent, replace shock shaft and silicone O-rings.
Wenn die Kolbenstange verbogen sein sollte, tauschen Sie sie und ersetzen Sie die O-Ringe.
Si l’axe de l’amortisseur présente un gauchissement, remplacez l’axe ainsi que les joints toriques silicone.
シャフトが曲がっている時は、シリコンOリングと合わせて交換してください。
Filling Oil Shocks
Befüllen der Dämpfer mit Öl Remplissage d’huile des amortisseurs オイルの入れ方
3
Remove
Demontage
Retrait
取り外し
Install
Montage
Installation
取り付け
105519
2
4
Installation is reverse of removal.
Der Einbau erfolgt in umgekehrter Reihenfolge zum Ausbau.
L’ordre d’installation est inverse de l’ordre de démontage.
組み立ては逆の手順で図を参考にしてください。
Z115
E Clip E-1.5
E-clip E-1.5
Circlip E-1.5
EリングE1.5
105519

20
4-5 Entretien de la radio
プロポシステムのメンテナンス
Radio Maintenance
RC-Anlage
HPI TF-40 2.4GHz Transmitter
HPI TF-40 2.4GHz Sender
Émetteur HPI TF-40 2.4GHz
HPI TF-40 2.4GHz 送信機
Adjustment tool
Einstell-Schlüssel
Outil de réglage
アジャストツール
A
B
Antenna
Antenne
Antenne
アンテナ
Extend the antenna to the maxi-
mum length for best performance.
Stellen Sie die Antenne senkrecht auf um
die maximale Sendeleistung zu haben.
Déployez l’antenne à sa longueur
maximale pour obtenir les meil-
leures performances.
アンテナは垂直に立てて使用します。
アンテナを立てないとR/Cカーのコント
ロールができなくなる原因になります。
Reverse Switch
Servowegschalter
Commutateur d’inversion
リバーススイッチ
Refer to the instruction of kit and check di-
rection of reverse switch.
Schauen Sie in die Anleitung Ihres Autos um die
Stellung für den Schalter daraus zu entnehmen.
Reportez-vous aux instructions du kit et vérifiez la
direction de l’interrupteur d’inversion de marche.
キット説明図を参考にリバーススイッチの位置を確認します。
Steering Dual Rate
Lenkeinschlagsbegrenzung
Double débit de direction
ステアリングデュアルレート
To be used to adjust steering
servo throw.
Zum Einstellen des maximalen
Lenkeinschlags.
À utiliser pour le réglage du
taux et de l’angle du servo.
R/Cカーの曲がる量を調整できます。
Power Switch
Hauptschalter
Interrupteur de
marche/arrêt
電源スイッチ
Battery Level Indicator
Batterie Zustands-Anzeige
Indicateur du niveau des piles
バッテリーレベルインジケーター
3ch Switch
3. Kanal (Schalter)
Interrupteur 3e canal
3チャンネルスイッチ
Good Batteries
Batterien sind in Ordnung
Piles bonnes
電池が充分ある場合は点灯します。
Low Batteries (Light Blinks)
Leere Batterien (LED blinkt)
Piles faibles
点滅を始めたら電池を交換します。
Exchange Batteries
When the battery level indicator (LED)
blinks in red, replace the batteries with new
ones immediately.
Tauschen Sie die Batterien
Wenn die Batterie Zustands-Anzeige (LED)
rot blinkt, tauschen Sie die Batterien sofort
gegen neue aus.
Changez les piles
Lorsque le témoin LED indiquant le niveau
des piles clignote en rouge, changez im-
médiatement celles-ci.
バッテリーの交換目安
赤ランプ(LED)が点滅を始めたら電池を交換します。
This switch is used for optional parts.
Dieser Schalter kann für weitere Optionen
verwendet werden.
Cet interrupteur est utilisé pour les pièces
optionnelles.
オプション製品に対応します。
Attention
Achtung
Attention
注意
Do not mix batteries of different ages or types.
Verwenden Sie immer Batterien gleichen Alters und Typs.
Ne mélangez pas des piles de différents âges
ou de différents types.
古い電池と新しい電池を混ぜて使わないでください。
Bind Switch
Verbindungs-Knopf
Interrupteur d’association
バインドスイッチ
End Point / EPA
Endpunkte / EPA
Limite
エンドポイント/EPA
A
OFF
AUS
ARRÊT
オフ
ON
AN
MARCHE
オン
Adjustment tool
Einstell-Schlüssel
Outil de réglage
アジャストツール
Programming a receiver to recognize the code of only one specific transmitter.
Um den Empfänger mit genau einem speziellen Sender zu verbinden.
Programmer un récepteur pour qu’il reconnaisse seulement le code d’un
émetteur spécifique.
バインドとは、送信機の固体識別番号を受信機に記憶させる作業です。
End point adjustments allow you to set the limits of steering and throttle.
Mit der EPA-Funktion können Sie die Endausschläge der Lenkung und des
Gas-Servos einstellen.
Les points de limite vous permettent de fixer les limites de la direction et
de l’accélération.
エンドポイントの設定とは、ステアリングとスロットル操作の最大位置を設定する事です。
Throttle Trigger
Gas-Hebel
Gâchette d’accélération
スロットルトリガー
To be used for throttle operation.
Regelt die Geschwindigkeit.
À utiliser pour le fonctionnement de l’accélération.
R/Cカーのスピードをコントロールできます。
Forward
Vorwärts
En avant
前進
Stop (Neutral)
Stopp (Neutral)
Arrêt (neutre)
停止（ニュートラル）
Brake
Bremse
Frein
ブレーキ
B
Throttle Trim
Gas-Trimmung
Trim d’accélération
スロットルトリム
To be used for Centering the throttle.
Zum Einstellen der Gas Position.
À utiliser pour régler le fonctionnement de l’accélération.
スロットルの停止位置（ニュートラル）が調整できます。
Steering Trim
Lenkungs-Trimmung
Trim de direction
ステアリングトリム
To be used for Centering the steering.
Um den Geradeauslauf einzustellen.
À utiliser pour régler le fonctionnement de la direction.
ステアリングの直進位置（ニュートラル）が調整できます。
Steering Wheel
Lenkrad
Volant de direction
ステアリングホイール
Left turn
Nach links
Vers la gauche
左まわり
Right turn
Nach rechts
Vers la droite
右まわり
Straight (Neutral)
Geradeaus (Neutral)
Tout droit (neutre)
直進位置（ニュートラル）
P.21 P.23
105381
HPI TF-40 2.4GHz TRANSMITTER (2ch)
HPI TF-40 2.4GHz SENDER (2CH)
EMETTEUR HPI TF-40 2.4GHz (2v.)
HPITF-402.4GHz送信機(2ch)
