HQ HA-HEATER-20 User manual

47
TOPNÉ TĚLESO S INFRAČERVENÝM ZÁŘIČEM
2,0 KW PRO INSTALACI NA PODLAHU
37
QUARTZ PATIOLÄMMITIN
2.0KW LATTIATELINEELLÄ
27
CALENTADOR DE CUARZO DE
2.0KW CON INSTALACIÓN EN SUELO
17
QUARTZ PATIOVERWARMING
2.0KW MET VLOERSTANDAARD
7
QUARZ-TERASSEN-HEIZSRAHLER
2,0 KW STANDGERÄT
52
RADIATOR QUARTZ DE PODEA,
2,0 KW, PT. EXTERIOR
42
QUARTZ TERASSVÄRMARE
2.0KW MED GOLVFOT
32
2,0 KW-OS, KVARCLÁMPÁS,
ÁLLÓ KÜLTÉRI HŐSUGÁRZÓ
22
RISCALDATORE DA ESTERNI AL QUARZO
DA 2.0 KW CON STELO DA TERRA
12
CHAUFFAGE PATIO A
QUARTZ 2.0KW SUR PIED
QUARTZ PATIO HEATER
2.0KW FLOORSTAND
HA-HEATER-20

2
ENGLISH
Safety instructions for HA-HEATER-20
• Never touch the device with wet hands
• Electrical safety is only guaranteed if the appliance is connected to a properly
installed protective system with an earth conductor
• Never touch the heater when the heater is on
• Do not cover the heater with clothes or blankets
• Do not use the heater to dry clothes or blankets
• Do not expose the device to bad atmospheric conditions (rain, storm etc)
• Do not place any easily inflammable objects near the heater when switched on
• Never leave children alone with the heater
• Please switch off the appliance to level “ 0 “ before cleaning the heater
• Beware for a stabile underground for the adjustable floor stand
Assembly instructions
• Before and during the assembly of your appliance, the heater must be disconnected
from the main socket.

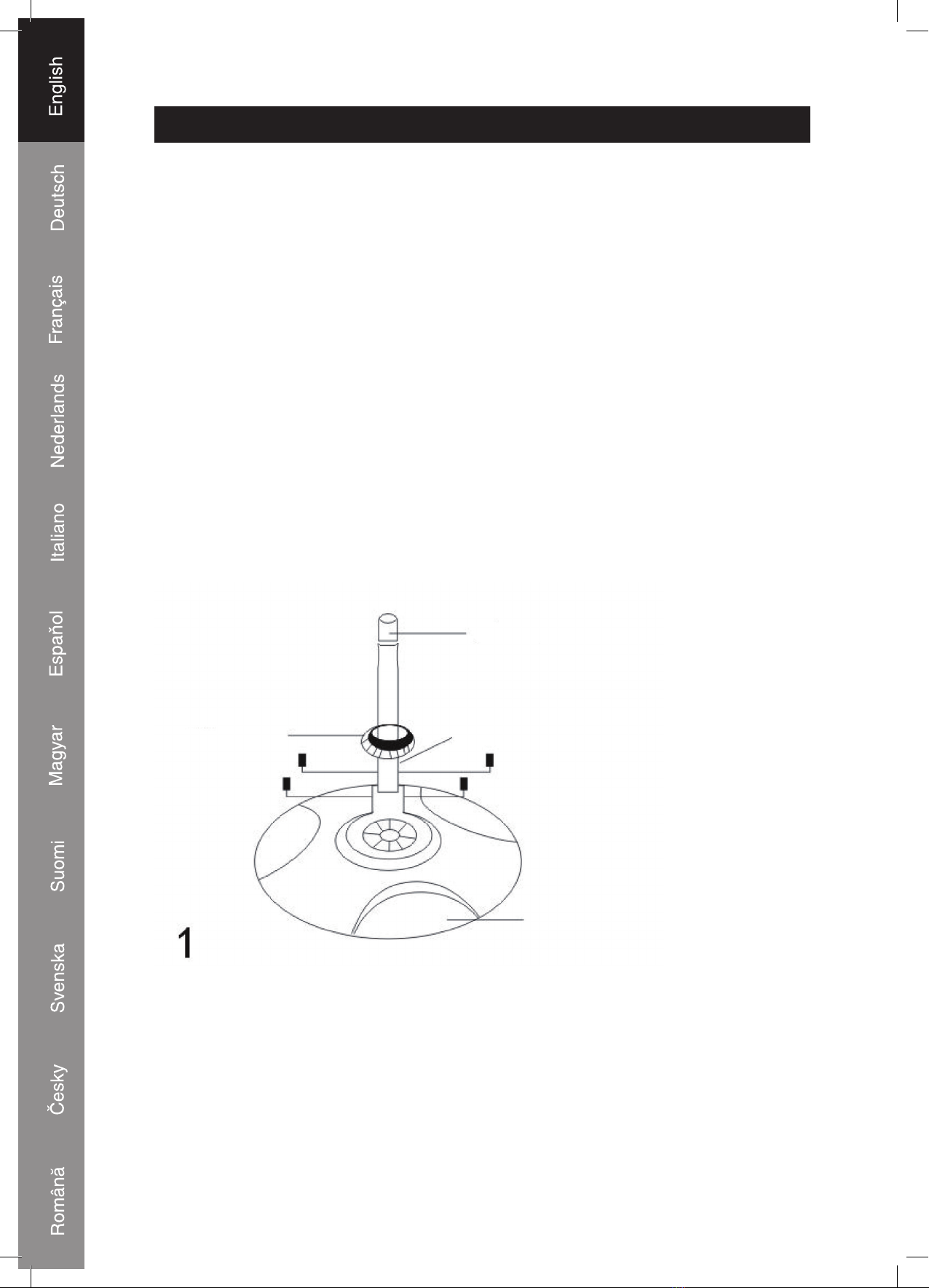

Fig. 1
Clamp
4 x M6/15 screws
Leg
Lower post
Insert the lower post in to the base assembly and then fit it tightly with 4x M6/15 screws,
after this insert the clamp into the lower post.

3
Fig. 2
4x M5x8 screws
Middle Post
Lower Post
Base
Join the lower post and the middle post together with 4x M5x8 screws
Fig. 3
4x M5x8 screws
Upper Post
Base
Middle Post
Lower Post
Join the upper post and the middle post together with 4x M5x8 screws

4
Fig. 4
Power Cord
Clamp
Middle Post
Lower Post
Heating Element
Knob
Tube Cover
Upper Post
Power Cord
Base
Join the heating element and the upper post, then fix them tightly by rotating the knob.
After mounting the heater on the stand put the power cord supply in the clamp.
Fig. 5
Heating Element
Depending on how you want to use the heater you change the angle between 0°- 45°
(fig.5)
Caution: Do not change the tilt angel while use.
Risk of fire and/or burn:
Turn off device and let it cool down for approx. 15 minutes.

5
Operation
The heater is switched on by a pull switch. If you can see the figure “0” on the heating
level indicator than the heater is off. The first pull of the pull switch will activate level
1: 650W, a second pull activates level 2: 1350W, and a third pull will activate level 3:
2000W which is the max. power. To turn off the device, keep pulling the switch until
it shows level “0”.
Declaration of conformity
We,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
The Netherlands
Tel.: [phone]
Email: [e-mail]
Declare that product:
Brand: HQ
Model: HA-HEATER-20
Description: Quartz patio heater 2.0KW Floorstand
Is in conformity with the following standards:
EN 55014-1:2000+A1+A2, EN 61000-3-2:2000+A2, EN 61000-3-3:1995+A1
EN 55014-2:1997+A1, EN60335-1:2002+A1+A11+A12, EN60335-2-30:2003+A1
EN50366:2003+A1
And complies with the requirements of the European Union Directives 89/336/EEC,
2006/95/EC
‘s-Hertogenbosch, 14 October 2008
Mrs. J. Gilad
Purchase Director

6
Safety precautions:
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION To reduce risk of electric shock, this product should
ONLY be opened by an authorized technician when
service is required. Disconnect the product from
mains and other equipment if a problem should occur. Do not expose the product to
water or moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modifications of the
product or damage caused due to incorrect use of this product.
General:
Designs and specifications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their
respective holders and are hereby recognized as such.
Attention:
This product is marked with this symbol. It means that used electrical and
electronic products should not be mixed with general household waste.
There is a separate collections system for these products.
Copyright ©

7
DEUTSCH
Sicherheitsanweisungen für HA-HEATER-20
• Berühren Sie das Gerät nie mit nassen Händen.
• Die elektrische Sicherheit ist nur garantiert, wenn das Gerät an ein ordnungsgemäß
installiertes Schutzsystem mit einem Erdleiter angeschlossen wird.
• Berühren Sie das Heizgerät nie, wenn es angeschaltet ist.
• Bedecken Sie das Heizgerät nicht mit Tüchern oder Decken.
• Benutzen Sie das Heizgerät nicht, um Tücher oder Decken zu trocknen.
• Setzen Sie das Heizgerät keinen schlechten Wetterbedingungen aus (Regen, Sturm
usw.).
• Legen Sie keine leicht entzündbaren Gegenstände in die Nähe des Heizgeräts,
wenn es angeschaltet ist.
• Lassen Sie niemals Kinder mit dem Heizgerät allein.
• Schalten Sie das Heizgerät vor dem Reinigen bitte aus (auf Stufe "0").
• Achten Sie darauf, dass das einstellbare Fußbodenstativ auf einem festen
Untergrund steht.
Montageanweisungen
• Vor und während der Montage muss das Heizgerät von der elektrischen
Stromversorgung abgetrennt sein.
Abb. 1
Klammer
4 x M6/15 Schraube
Fuß
Untere Stange
Stecken Sie die untere Stange in das Fußteil und ziehen diese dann mit
4 Schrauben M6x15 fest. Danach führen Sie die Klammer in die untere Stange ein.

8
Abb. 2
4x M5x8 Schraube
Mittlere Stange
Untere Stange
Fussteil
Verbinden Sie die untere Stange mit 4 x M5x8 Schrauben mit der mittleren Stange.
Abb. 3
4x M5x8 Schraube
Obere Stange
Fussteil
Mittlere Stange
Untere Stange
Verbinden Sie die obere Stange mit 4 x M5x8 Schrauben mit der mittleren Stange.

9
Abb. 4
Netzkabel
Klammer
Mittlere Stange
Untere Stange
Heizelement
Knopf
Rohrabdeckung
Obere Stange
Netzkabel
Fussteil
Verbinden Sie das Heizelement mit der oberen Stange. Dann machen Sie die
Verbindung durch Drehen des Knopfes fest. Nachdem das Heizgerät am Stativ
montiert worden ist, stecken Sie das Netzkabel in die Klammer.
Abb. 5
Heizelement
Je nach dem, wie Sie das Heizgerät benutzen wollen, kann der Winkel zwischen 0°
und 45°verändert werden.
Achtung: Ändern Sie den Neigungswinkel nicht während der Anwendung.
Brandgefahr:
Schalten Sie das Heizgerät aus und lassen es sich etwa 15 Minuten lang
abkühlen.

10
Bedienung
Das Heizgerät wird durch einen Zugschalter angeschaltet. Wenn Sie die Ziffer "0" an
der Heizstufenanzeige sehen, ist das Heizgerät ausgeschaltet. Wenn der Zugschalter
das erste Mal gezogen wird, wird die Heizstufe 1 (650 W) aktiviert; wenn Sie ein
zweites Mal ziehen, wird die Heizstufe 2 (1350 W) aktiviert; und beim dritten Mal
wird die Heizstufe 3 (2000 W) aktiviert, was die höchste Stufe ist. Um das Heizgerät
auszuschalten, muss der Zugschalter die Stufe "0" anzeigen.
KONFORMITÄTSERKLÄRUNG
Wir,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
Niederlande
Tel.: [phone]
Email: [e-mail]
erklären, dass das Produkt:
Marke: HQ
Modell: HA-HEATER-20
Beschreibung: 2,0 kW Quarz-Terassen-Heizstrahler Standgerät
den folgenden Standards entspricht:
EN 55014-1:2000+A1+A2, EN 61000-3-2:2000+A2, EN 61000-3-3:1995+A1
EN 55014-2:1997+A1, EN60335-1:2002+A1+A11+A12, EN60335-2-30:2003+A1
EN50366:2003+A1
Das Produkt erfüllt die Bestimmungen der EG-Richtlinien 89/336/EEC, 2006/95/EC.
‘s-Hertogenbosch, 14. Oktober 2008
J. Gilad
Einkaufsleiterin

11
Sicherheitsvorkehrungen:
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
VORSICHT Um das Risiko eines elektrischen Schlags zu
verringern,solltediesesProduktAUSSCHLIESSLICH
von einem autorisierten Techniker geöffnet werden,
wenn eine Wartung erforderlich ist. Trennen Sie das Produkt vom Stromnetz und
anderen Geräten, wenn ein Problem auftreten sollte. Sorgen Sie dafür, dass das Gerät
nicht mit Wasser oder Feuchtigkeit in Berührung kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel
verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen
des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht
ordnungsgemäßen Anwendung des Produkts entstanden sind.
Allgemeines:
Design und Spezifikationen können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte
Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass
die verwendeten elektrischen und elektronischen Produkte nicht im
allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte
stehen gesonderte Sammelsysteme zur Verfügung.
Copyright ©

12
FRANÇAIS
Consignes de sécurité pour le HA-HEATER-20
• Ne manipulez jamais l'appareil les mains mouillées
• La protection électrique n'est garantie que si l'appareil est raccordé à un système
de protection correctement installé avec une prise de terre.
• Ne touchez jamais l'appareil s'il est en marche
• Ne recouvrez l'appareil ni avec des vêtements, ni avec des couvertures
• N'utilisez jamais l'appareil pour sécher du linge
• N'exposez jamais l'appareil à de mauvaises conditions atmosphériques (pluie, orage
etc)
• Ne placez aucun objet inflammable près du chauffage lorsqu'il est allumé
• Ne laissez jamais les enfants sans surveillance près du chauffage
• Eteignez l'appareil (Niveau "0") avant de procéder à son nettoyage
• Prenez soin de placer le pied réglable sur un sol stable
Instructions de montage
• Avant et pendant le montage, il est impératif que le chauffage soit débranché du
secteur.
Image 1
Attache
Vis 4 x M6/15
Pied
Tube inférieur
Insérez le tube inférieur dans la base puis fixez-le à l'aide de 4 vis M6/15. Insérez
ensuite l'attache dans le tube inférieur.

13
Image 2
Vis 4x M5x8
Tube central
Tube inférieur
Base
Assemblez le tube inférieur avec le tube central à l'aide de 4 vis M5x8
Image 3
Vis 4x M5x8
Tube supérieur
Base
Tube central
Tube inférieur
Assemblez le tube supérieur avec le tube central à l'aide de 4 vis M5x8

14
Image 4
Cordon
d'alimentation
Attache
Tube central
Tube inférieur
Elément de chauffe
Bouton de verrouillage
Cache-tube
Tube supérieur
Cordon d'alimentation
Base
Assemblez l'élément de chauffe avec le tube supérieur, puis fixez-les ensemble en
tournant le bouton de verrouillage. Une fois le chauffage monté sur son pied, fixez le
cordon d'alimentation électrique dans l'attache.
Image 5
Elément de chauffe
En fonction de la façon dont vous souhaitez utiliser le chauffage, vous pouvez changer
son angle de 0° à 45° (Image 5)
Attention : Ne modifiez pas l'angle d'inclinaison lorsque l'appareil est en
marche.
Risque d'incendie et/ou de brûlure :
Eteignez l'appareil et laissez-le refroidir environ 15 minutes.

15
Le chauffage se met en marche grâce à un interrupteur à tirette. Si vous voyez le
chiffre “0” sur l‘indicateur de niveau de chauffe cela signifie que l‘appareil est éteint.
En tirant 1 fois sur l‘interrupteur, vous activez le niveau de chauffe 1 : 650W, en tirant
une deuxième fois vous activez le niveau 2 : 1350W et en tirant une troisième fois,
vous activez le niveau 3 : 2000W qui représente la puissance de chauffe maximale.
Pour éteindre l‘appareil, l‘interrupteur à tirette doit être en position “0”.
Déclaration de conformité :
Nous,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
Pays Bas
Tél : [phone]
Email : [e-mail]
Déclarons que le produit :
Marque : HQ
Modèle : HA-HEATER-20
Désignation : Chauffage patio à quartz 2.0KW sur pied
est conforme aux normes suivantes :
EN 55014-1:2000+A1+A2, EN 61000-3-2:2000+A2, EN 61000-3-3:1995+A1
EN 55014-2:1997+A1, EN60335-1:2002+A1+A11+A12, EN60335-2-30:2003+A1
EN50366:2003+A1
et qu'il est conforme aux prescriptions des Directives de l'Union Européenne
89/336/CEE, 2006/95/CE.
‘s-Hertogenbosch, 14 Octobre 2008
Mme. J. Gilad
Directrice des Achats

16
Consignes de sécurité :
RISQUE DE CHOC
ELECTRIQUE
NE PAS OUVRIR
ATTENTION Afin de réduire les risques de chocs électriques, ce
produit ne doit être ouvert QUE par un technicien
qualifié agréé en cas de réparation. Débranchez
l'appareil du secteur et des autres équipements en cas de problème. N'exposez jamais
l'appareil à l'eau ou à l'humidité.
Entretien :
Nettoyez uniquement avec un chiffon sec. N'utilisez pas de solvants ou de produits
abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou
de transformation du produit ou en cas de dommages provoqués par une utilisation
incorrecte de l'appareil.
Généralités :
Le design et les caractéristiques techniques sont sujets à modification sans notification
préalable.
Tous les logos de marques et noms de produits sont des marques déposées ou
immatriculées dont leurs titulaires sont les propriétaires et sont donc reconnus comme
telles dans ce document.
Attention :
Ce symbole figure sur l'appareil. Il signifie que les produits électriques et
électroniques usagés ne doivent pas être jetés avec les ordures ménagères.
Le système de collecte est différent pour ce genre de produits.
Copyright ©

17
NEDERLANDS
Veiligheidsinstructies voor HA-HEATER-20
• Raak het apparaat nooit aan met natte handen
• Elektrische veiligheid is alleen gegarandeerd wanneer het apparaat is aangesloten
op een juist geaard elektrisch systeem
• Raak het apparaat nooit aan wanneer het is ingeschakeld
• Dek het apparaat nooit af met kleren of dekens
• Gebruik het apparaat nooit om kleren of dekens mee te drogen
• Stel het apparaat niet bloot aan slechte weersomstandigheden (regen, storm enz.)
• Plaats geen ontvlambare objecten nabij het apparaat wanneer het is ingeschakeld
• Laat kinderen niet alleen achter met de verwarmer
• Schakel het apparaat op niveau “0” voordat u het gaat schoonmaken
• Zorg voor een stabiele ondergrond voor de aanpasbare vloerstandaard
Assemblage-instructies
• Voor en gedurende de assemblage mag de verwarming niet op het elektriciteitsnet
zijn aangesloten.
afb. 1
klem
4 x M6/15 schroeven
voet
onderste stang
Steek de onderste stang in de voet en bevestig het met 4 x M6/15 schroeven, hierna
steekt u de klem in de onderste stang.

18
afb. 2
4x M5x8 schroeven
middelste stang
onderste stang
bodem
Bevestig de onderste en de middelste stangen met 4 x M5x8 schroeven.
afb. 3
4x M5x8 schroeven
bovenste stang
bodem
middelste stang
onderste stang
Bevestig de bovenste en de middelste stangen met 4 x M5x8 schroeven.

19
afb. 4
elektricit-
eitssnoer
klem
middelste stang
onderste stang
verwarmingselement
draaiknop
stanghuls
bovenste stang
elektriciteitssnoer
bodem
Bevestig het verwarmingselement aan de bovenste stang en draai de draaiknop
stevig aan. Wanneer u de verwarming heeft bevestigd op de standaard, plaatst u het
elektriciteitssnoer in de klem.
afb. 5
verwarmingselement
Afhankelijk van hoe u de verwarming wenst te gaan gebruiken kunt u de hoek
aanpassen tussen 0° en 45° (afb.5)
Let op: Wijzig de hoek niet wanneer de verwarming is ingeschakeld.
Bij een risico op brand en/of oververhitting schakelt u het apparaat uit en laat
het gedurende 15 minuten afkoelen.

20
Bediening
De verwarming wordt ingeschakeld met een trekschakelaar. Indien u het cijfer “0”
kunt zien op de verwarmingniveau aanduiding dan is de verwarming uit. Na één keer
trekken aan de trekschakelaar zal niveau 1: 650W worden geactiveerd, na een tweede
keer te hebben getrokken wordt niveau 2: 1350W geactiveerd en een derde keer zal
niveau 3: 2000W activeren, het maximale vermogen. Het apparaat is uitgeschakeld
wanneer de trekschakelaar niveau “0” aangeeft.
CONFORMITEITVERKLARING
Wij,
Nedis BV
De Tweeling 28
5215 MC ’s-Hertogenbosch
Nederland
Tel.: [phone]
E-mail: [e-mail]
verklaren dat het product:
Merknaam: HQ
Model: HA-HEATER-20
Omschrijving: Quartz patioverwarming 2.0KW met vloerstandaard
in overeenstemming met de volgende normen is:
EN 55014-1:2000+A1+A2, EN 61000-3-2:2000+A2, EN 61000-3-3:1995+A1
EN 55014-2:1997+A1, EN60335-1:2002+A1+A11+A12, EN60335-2-30:2003+A1
EN50366:2003+A1
en voldoet aan de vereiste richtlijnen 89/336/EEG en 2006/95/EG van de Europese
Unie.
‘s-Hertogenbosch, 14 oktober 2008
Mevr. J. Gilad
Directeur inkoop
