Classic 411.2 OMDD
BETRIEBSANLEITUNG
MASCHINE ZUR VERNICHTUNG
OPTISCHER DATENTRÄGER
OPERATING INSTRUCTIONS
OPTICAL MEDIA DESTRUCTION
DEVICE
MANUALE OPERATIVO
APPARECCHIO PER LA DISTRU-
ZIONE DI SUPPORTI DATI OTTICI
INSTRUKCJA OBSŁUGI
NISZCZARKA OPTYCZNYCH
NOŚNIKÓW DANYCH
https://www.monomachines.com/
https://www.monomachines.com/

411.2 OMDD
4
1
1
.
2
O
M
D
D
2 Classic 411.2 OMDD 10/2011
deutsch: Maschine zur Vernichtung optischer Datenträger HSM Classic 411.2 OMDD . . . . . . 3
english: Optical media destruction device HSM Classic 411.2 OMDD. . . . . . . . . . . . . . . . . . 11
italiano: Apparecchio per la distruzione di supporti dati ottici HSM Classic 411.2 OMDD . . . 19
polski: Niszczarka optycznych nośników danych HSM Classic 411.2 OMDD . . . . . . . . . . . 27
https://www.monomachines.com/
https://www.monomachines.com/

deutsch
d
eu
t
sc
h
10/2011 Classic 411.2 OMDD 3
1 Bestimmungsgemäße Ver-
wendung, Gewährleistung
Die Maschine ist ausschließlich zum Ver-
nichten optischer Datenträger (z.B. CDs und
DVDs) bestimmt.
Die Gewährleistungszeit für das Gerät be-
trägt 2 Jahre. Verschleiß, Schäden durch
unsachgemäßen Gebrauch sowie Eingriffe
von dritter Seite fallen weder unter die Ge-
währleistung noch unter die Garantie.
2 Sicherheitshinweise
Klassifizierung
Sicherheitshinweis Erläuterung
WARNUNG Die Missachtung
der Warnung kann
Schäden für Leib
und Leben zur Folge
haben.
Achtung Die Missachtung
des Hinweises kann
Sachschäden verur-
sachen.
Lesen Sie vor Inbetriebnahme der
Maschine die Betriebsanleitung,
bewahren Sie sie für späteren
Gebrauch auf und geben Sie die Anleitung
an spätere Nutzer weiter. Beachten Sie alle
auf dem Aktenvernichter angebrachten
Sicherheitshinweise.
WARNUNG
Gefahren für Kinder und andere
Personen!
Die Maschine darf nicht durch
Personen (einschließlich Kindern
unter 14 Jahren) mit eingeschränk-
ten physischen, sensorischen oder
geistigen Fähigkeiten oder man-
gels Erfahrung und/oder mangels Wissen
benutzt werden, es sei denn, sie werden
durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen
ist. Kinder sollen beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Ge-
rät spielen. Lassen Sie den Aktenvernichter
nicht unbeaufsichtigt eingeschaltet.
https://www.monomachines.com/
https://www.monomachines.com/

deutsch
d
eu
t
sc
h
4 Classic 411.2 OMDD 10/2011
Verletzungsgefahr durch Splitter!
Splitterschutz ist nur gewährleistet, wenn
das Sicherheitselement die Zuführungsöff-
nung abdeckt. Führen Sie CDs und DVDs
nur durch den Einwurfschlitz zu.
Prüfen Sie Gerät und Kabel re-
gelmäßig auf Schäden. Schalten
Sie die Maschine bei Beschä-
digung oder nicht ordnungsge-
mäßer Funktion sowie vor Platz-
wechsel oder Reinigung aus und
ziehen Sie den Netzstecker.
– Halten Sie das Gerät, den Netzstecker
und das Netzkabel von offenem Feuer
und heißen Flächen fern. Die Lüftungs-
schlitze müssen frei sein und ein Abstand
zur Wand oder zu Möbeln von min. 5 cm
eingehalten werden.
Servicearbeiten dürfen nur vom
HSM–Kundendienst und
Service –
Technikern unserer Vertragspart-
ner durchgeführt werden.
Kundendienstadressen siehe
Seite 36.
Achtung Gefahr durch Fehlgebrauch
Benutzen Sie die Maschine ausschließlich
gemäß den Vorgaben des Kapitels „Bestim-
mungsgemäße Verwendung“.
WARNUNG
Gefährliche Netzspannung!
Fehlerhafter Umgang mit der Ma-
schine kann zu elektrischem
Stromschlag führen.
– Überprüfen Sie vor dem Einstecken des
Netzsteckers, dass Spannung und Fre-
quenz Ihres Stromnetzes mit den Anga-
ben auf dem Typenschild übereinstim-
men.
– Achten Sie darauf, dass der Netzstecker
leicht erreichbar ist.
– Vermeiden Sie, dass Wasser in die Ma-
schine gelangt. Tauchen Sie weder Netz-
kabel noch Netzstecker in Wasser.
– Fassen Sie den Netzstecker niemals mit
feuchten Händen an.
– Ziehen Sie den Netzstecker nie an der
Zuleitung aus der Steckdose, sondern
fassen Sie immer den Netzstecker an.
– Verwenden Sie das Gerät nur in trocke-
nen Innenräumen. Betreiben Sie es nie in
Feuchträumen oder im Regen.
WARNUNG
Verletzungsgefahr!
Fassen Sie niemals in den Einwurf-
schlitz.
Verletzungsgefahr durch
Einziehen!
Bringen Sie lange Haare, lose
Kleidung, Krawatten, Schals,
Hals– und Armkettchen usw. nicht
in den Bereich der Zuführöffnung.
Vernichten Sie kein Material, das
zu Schlingenbildung neigt, z.B.
Bänder, Verschnürungen, Weich-
plastikfolien.
https://www.monomachines.com/
https://www.monomachines.com/

deutsch
d
eu
t
sc
h
10/2011 Classic 411.2 OMDD 5
1 Revisionsklappe
2 Sicherheitselement / Splitterschutz
3 Sicherheitshinweis
4 Gehäuseoberteil
5 Folientastatur
6 Netzschalter
7 Typenschild
8 Warnaufkleber
9 Unterschrank
10 Bockrollen
11 Lenkrollen
12 Tür

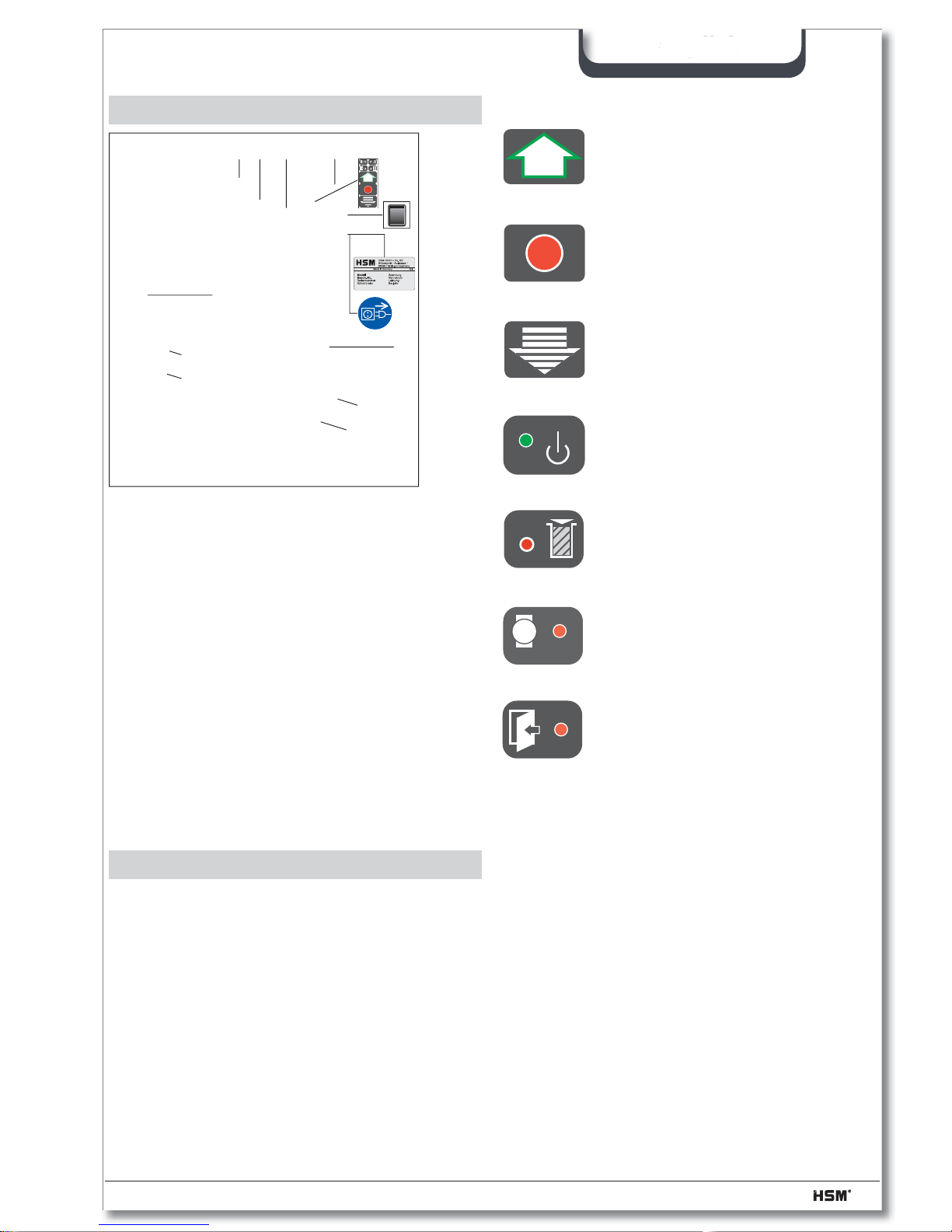

Anzeige- und Bedienelemente an der
Folientastatur
Reversiertaste
Schneidwerk läuft rückwärts.
Stopp-Taste
Schneidwerk bleibt stehen.
Maschine in Bereitschaft
Einschalttaste
Maschine schaltet ein.
Schneidwerk läuft in Einzugs-
richtung.
Tür geöffnet
rote Leuchtdiode
Papierstau bzw. Elektromotor
überlastet
rote Leuchtdiode
Schnittgutsack voll
rote Leuchtdiode
Betriebsbereit
grüne Leuchtdiode
3 Übersicht
11
10
12
145
6
9
7
8
0
I
2 3
4 Lieferumfang
• Maschine anschlussfertig in Karton ver-
packt
• Karton auf Europalette mit Verpackungs-
band umreift
• 5 Schnittgutsäcke
• 1 Flasche Schneidblock-Spezialöl
• Betriebsanleitung
Zubehör
• 5 Schnittgutsäcke
Best.-Nr. 1.442.995.100
• Schneidblock-Spezialöl (250 ml)
Best.-Nr. 1.235.997.403
Kundendienstadressen siehe Seite 28.
https://www.monomachines.com/
https://www.monomachines.com/

deutsch
d
eu
t
sc
h
6 Classic 411.2 OMDD 10/2011
Maschine einschalten
• Schalten Sie den Netzschalter an
der Rückseite der Maschine auf
„I“.
Anzeige am Bedienfeld leuchtet.
Maschine ist betriebsbereit.
Datenträger vernichten
Warnung!
Klappen Sie das Sicherheitsele-
ment nach unten, bevor Sie Daten-
träger vernichten.
• Führen Sie nur eine CD/DVD
durch den Schlitz des Sicherheitse-
lements zu.
Die Lichtschranke startet das Schneid-
werk automatisch.
Ca. 3 s nachdem die Zuführungsöffnung
wieder frei ist, schaltet die Maschine auto-
matisch ab und geht in Betriebsbereitschaft.
0
I

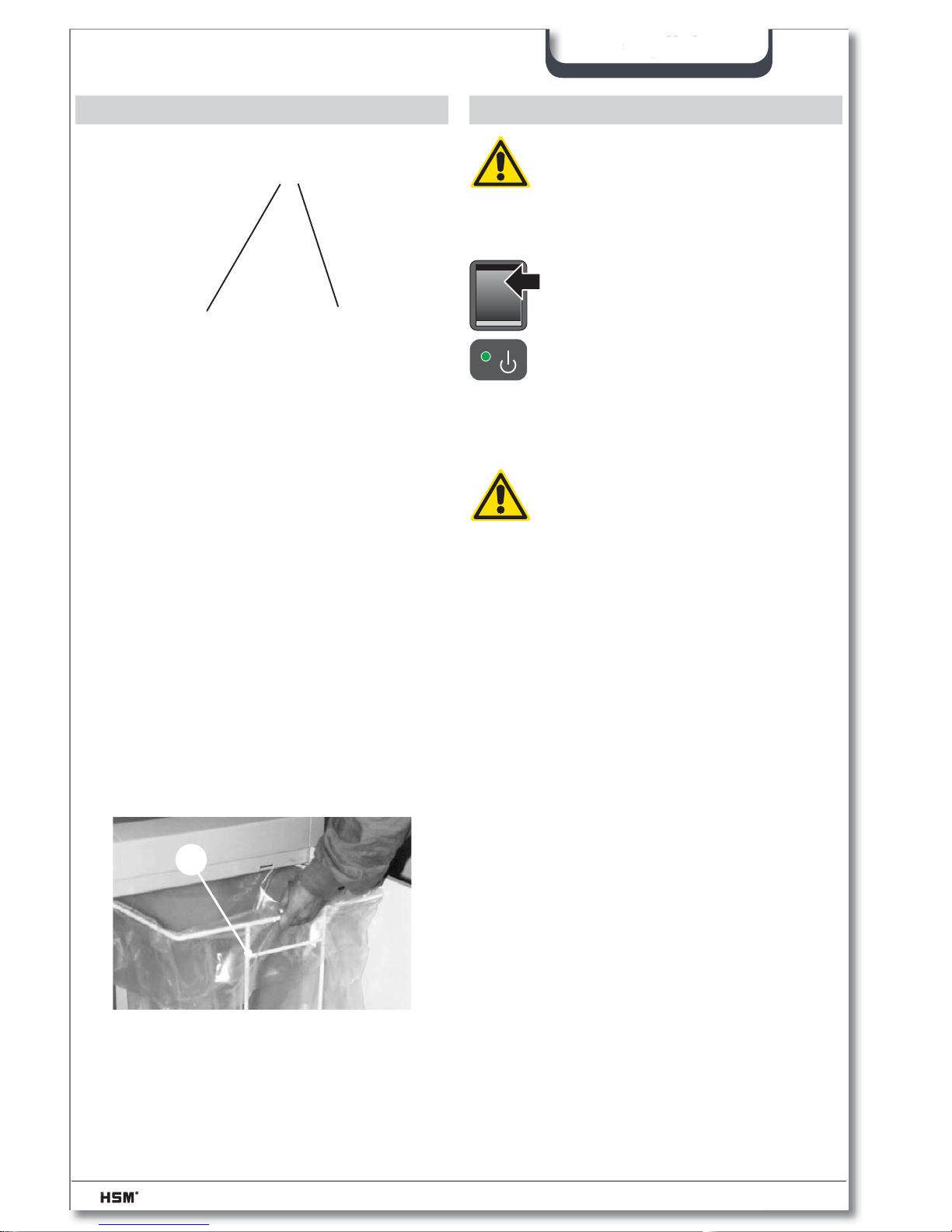

5 Inbetriebnahme
• Öffnen Sie die Tür der Maschine.
• Entnehmen Sie den Rahmen (A) und
einen Schnittgutsack.
• Setzen Sie den Schnittgutsack in den
Rahmen ein und schlagen Sie den obe-
ren Rand ca. 20 cm um.
A
• Schieben Sie den Rahmen (Bügel B zur
Schrankvorderseite zeigend) wieder in
die Führungsschienen ein.
B
• Schließen Sie die Tür der Maschine.
• Stecken Sie den Netzstecker in eine ord-
nungsgemäß installierte Steckdose.
• SchraubenSievorInbetriebnahmedieFlü-
gelschrauben der Transportsicherung
heraus.
6 Bedienung
Warnung!
Stellen Sie vor dem Einschalten der
Maschine sicher, dass alle Sicher-
heitshinweise beachtet wurden.
https://www.monomachines.com/
https://www.monomachines.com/

deutsch
d
eu
t
sc
h
10/2011 Classic 411.2 OMDD 7
Die Maschine kann auch durch
Drücken der grünen Pfeiltaste
gestartet werden:
• Taste kurz drücken:
Schneidwerk wird gestartet.
Automatischer Stopp ca. 3 s
nach dem letzten Einzug oder
manuell durch Drücken der
Stopp-Taste.
• Taste länger als 2 s drücken:
Dauerbetrieb ohne Lichtschran-
kenfunktion.
Das Schneidwerk läuft so lange,
bis es durch Drücken der Stopp-
Taste ausgeschaltet wird.
Maschine ausschalten
• Schalten Sie den Netzschalter an
der Rückseite der Maschine auf
„0“.
0
I
Stau
Maschine blockiert.
Rote LED auf Folientastatur
blinkt.
Motor schaltet automatisch um
und läuft einige Sekunden rück-
wärts.
Achtung Betätigen Sie die Einschalttaste
und die Reversiertaste nicht wechselweise,
um die Blockierung zu beseitigen. Dies führt
zu Schäden am Gerät.
• Ziehen Sie ddie CD/DVD aus der
Zuführöffnung heraus.
Wenn der Datenträger nicht
vollständig ausgestoßen wur-
de::
• Drücken Sie die Reversiertaste.
Schneidwerk läuft rückwärts.
• Entnehmen Sie die CD/DVD.
• Führen Sie immer nur eine CD/
DVD zu.
Elektromotor überhitzt
Anzeige am Bedienfeld leuchtet
rot.
Maschine schaltet ab.
• Lassen Sie die Maschine ca.
15 - 20 min. abkühlen.
Fronttür offen
Rote LED auf Folientastatur
leuchtet.
Maschine schaltet ab.
• Schließen Sie die Tür.
Hinweis Wird die Tür geöffnet, während
das Schneidwerk läuft, muss nach dem
Schließen der Tür die Maschine mittels der
grünen Einschalttaste neu gestartet werden.
7 Störungsbeseitigung
https://www.monomachines.com/
https://www.monomachines.com/

deutsch
d
eu
t
sc
h
8 Classic 411.2 OMDD 10/2011
Schnittgutsack voll
 Rote LED auf Folientastatur
leuchtet.
 Maschine schaltet ab.
Achtung Entleeren Sie den vollen Schnitt-
gutbehälter umgehend, da bei mehrmali-
gem Nachdrücken Funktionsstörungen am
Schneidwerk auftreten können.
Hinweis Das Reversieren des Schneid-
werks ist auch bei vollem Schnittgutbehälter
möglich.• Wechseln Sie den Schnittgut-
sack. Ölen Sie das Schneid-
werk bei nachlassender
Schnittleistung,
Geräuschentwicklung
oder nach jedem Leeren
des Schnittgutbehälters:
• Spritzen Sie Schneidblock–Spe-
zialöl auf ganzer Breite auf die
Schneidwellen.
• Lassen Sie das Schneidwerk
ohne Zufuhr von CD/DVD vor-
wärts - rückwärts laufen.
 Staub und Partikel werden ge-
löst.
Bei anderen Störungen prüfen Sie bitte vor
der Benachrichtigung unseres Kunden-
dienstes
– ob der Motor überlastet wurde.
Lassen Sie die Maschine vor erneuter In-
betriebnahme ca. 15 – 20 min. abkühlen.
– ob die Lichtschranke verschmutzt ist.
Reinigen Sie die Lichtschranke in der
Zufuhr mit einem trockenen Pinsel oder
Tuch.
WARNUNG
Gefährliche Netzspannung!
Schalten Sie die Maschine aus und
ziehen Sie den Netzstecker.
Die Reinigung darf nur mit einem weichen
Tuch und einer milden Seifenwasserlösung
erfolgen. Dabei darf kein Wasser in das
Gerät eindringen.
8 Reinigung und Wartung
9 Entsorgung / Recycling
Elektrische und elektronische
Altgeräte enthalten vielfach noch
wertvolle Materialien, teils aber
auch schädliche Stoffe, die für die
Funktion und Sicherheit notwendig
waren. Bei falscher Entsorgung
oder Handhabung können diese für die
menschliche Gesundheit und die Umwelt
gefährlich sein. Geben Sie Altgeräte nie in
den Restmüll. Beachten Sie die aktuell
geltenden Vorschriften und nutzen Sie Sam-
melstellen zur Rückgabe und Verwertung
elektrischer und elektronischer Altgeräte.
Führen Sie auch alle Verpackungsmateriali-
en einer umweltgerechten Entsorgung zu.
https://www.monomachines.com/
https://www.monomachines.com/

deutsch
d
eu
t
sc
h
10/2011 Classic 411.2 OMDD 9
Schnittart Partikelschnitt
Schnittgröße (mm) 2,2 x 4,0
Schnittleistung pro Arbeitsgang 1 optischer Datenträger (CD oder DVD)
Gewicht 80 kg
Geräuschemission (Leerlauf / Last) 60 dB(A) / 75 dB(A)
Schnittgeschwindigkeit 120 mm/s
Arbeitsbreite
(Zuführschlitz im Sicherheitselement) 130 mm
Anschluss 230 V, 50 Hz
Leistung 2100 W
Maße B x T x H (mm) 595 x 470 x 990
Volumen des Schnittgutbehälters 146 l
10 Technische Daten
EG-Konformitätserklärung
Der Hersteller HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen erklärt hiermit, dass die nachstehend be-
zeichnete Maschine
HSM Classic 411.2 OMDD
aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicher-
heits- und Gesundheitsanforderungen der nachfolgend aufgeführten EG-Richtlinien entspricht:
Niederspannungsrichtlinie 2006 / 95 / EG
EMV-Richtlinie 2004 / 108 / EG
Angewandte Normen und technische Spezifikationen:
• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004
• EN 61000-3-2:2006 • EN 61000-4-5:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-6:2007
• EN 13849-1:2008 • EN 61000-4-11:2004
• EN 62233:2008 • EN 50366:2003 + A1:2006
• EN 60950-1:2006 + A11:2009 + A1:2010
Frickingen, 01.03.2011
Rolf Gasteier - Technischer Leiter
https://www.monomachines.com/
https://www.monomachines.com/

english
english
10/2011 Classic 411.2 OMDD 11
1 Proper use, warranty
The shredder is designed exclusively for
destroying optical data media, e.g. CDs,
DVDs.
The warranty period for the shredder is
2 years. This warranty and guarantee ex-
clude wear and damage caused by improp-
er handling or actions taken by third parties.
2 Safety instructions
Classification
Safety notice Explanation
WARNING Failure to observe
this warning can
lead to serious or
fatal injury.
Notice Failure to observe
this instruction can
cause damage.
WARNING
Risk of injury!
Do not reach into the feed slot.
Risk of injury from being pulled
in!
Keep long hair, loose articles of
clothing, ties, scarves, jewellery,
etc. away from feed opening. Ma-
terial with the tendency to form
loops, e.g. tapes, strapping mate-
rial, etc. must not be shredded.
Before using the machine for the
first time, read the operating man-
ual, and keep it for later use and to
pass on to any subsequent users. Observe
all safety instructions on to the machine.
WARNING
Dangerous for children and
others!
The machine may not be used by
persons (including children under
14 years of age) with limited physi-
cal, sensory or mental capabilities
or with a lack of experience and
knowledge, unless they are supervised by
a responsible person or are instructed by
them on the use of the machine. Children
must be supervised to ensure they do not
play with the machine. Do not leave the
document shredder switched on when it is
unattended.
https://www.monomachines.com/
https://www.monomachines.com/
