PARABÉNS!
Seu novo ventilador de teto Hunter é um
elemento adicional para sua casa ou
escritório que vai proporcionar conforto e
desempenhopormuitosanos. Estemanual
lhe oferece instruções completas para
instalação e operação de seu ventilador.
Temos orgulho do nosso trabalho.
Apreciamosaoportunidadedelhefornecer
o melhor ventilador de teto disponível em
qualquer parte do mundo.
Antes de instalar seu ventilador, anote as
seguintes informações para seu controle e
validação da garantia. Verifique a
embalagem e a plaqueta da Hunter
(localizada na parte superior externa da
carcaça do motor) para obter as
informações apropriadas.
© 1997 Hunter Fan Co.
12/97
Nome do modelo ___________________
Catálogo No. _______________________
Série No. __________________________
Data da compra ____________________
Local da compra ____________________
__________________________________
Anexe a Folha de ferragens e a Folha de
vista explodida a este manual para
referência futura.
Anexe aqui
seu recibo ou
cópia do recibo

441343-01 2/2/98
®
SUMÁRIO
Informações importantes ................................................................................................................................................................. 5
Passo 1 - Preparação ........................................................................................................................................................................ 6
Passo 2 - Instalando a placa de teto................................................................................................................................................. 8
Passo 3 - Montando as carcaças ....................................................................................................................................................10
Passo 4 - Montando o ventilador ................................................................................................................................................... 11
Passo 5 - Instalando a fiação no ventilador .................................................................................................................................... 13
Passo 6 - Pendurando o ventilador.................................................................................................................................................15
Passo 7 - Montando as pás do ventilador ...................................................................................................................................... 16
Passo 8 - Fixando a carcaça do interruptor..................................................................................................................................... 18
Passo 9 - Instalando o kit de iluminação ........................................................................................................................................ 21
Colocando seu ventilador Hunter em funcionamento.................................................................................................................... 25
Resolução de problemas ................................................................................................................................................................ 26

5
41343-01 2/2/98
®
INFORMAÇÕES IMPORTANTES
puder travar os disjuntores na
posição desligado, prenda
firmemente uma advertência
destacada, como uma etiqueta,
ao painel de serviço.
• Toda a fiação deve estar em
conformidade com os códigos
nacionais e locais relativos a
eletricidade e com o ANSI/NFPA
70 - 1996. Se não estiver
familiarizado com fiação, você
deve contratar um eletricista
qualificado.
• A fim de reduzir o risco de
lesões corporais, não dobre o
sistema de acessórios da pá ao
instalar, equilibrar ou limpar o
ventilador. Nunca insira
quaisquer objetos entre as pás
do ventilador em rotação.
VOCÊ PRECISA DE AJUDA?
Para instalar um ventilador de teto,
certifique-se de que pode fazer o seguinte:
• Localizar a vigota do teto ou outro
apoio adequado no teto.
• Broquear furos e usar parafusos para
madeira.
• Identificar e conectar os fios elétricos.
• Suspender 18 kg.
Se precisar de ajuda para instalar o
ventilador, seu revendedor do ventilador
Hunter pode lhe indicar um instalador ou
eletricista credenciado.
• Para reduzir o risco de incêndio,
choque ou danos ao motor, não
utilize controle de velocidade
de estado sólido para este
ventilador. Utilize somente
controles de velocidade da
Hunter.
ADVERTÊNCIAS
• Para evitar possíveis choques
elétricos, antes de instalar seu
ventilador interrompa a
alimentação elétrica des-
ligando os disjuntores para a
caixa de passagem e para o
local do interruptor de parede
a eles associados. Se você não
PRECAUÇÕES
• Leia com atenção todo o livreto
antes de iniciar a instalação e
guarde estas instruções.
• A fim de reduzir o risco de
lesões pessoais, fixe o
ventilador diretamente na
estrutura de apoio da
edificação em conformidade
com estas instruções e utilize
somente as ferragens
fornecidas.

641343-01 2/2/98
®
ESCOLHENDO AS FERRAMENTAS
Você vai precisardasseguintes ferramentas
para instalar o ventilador:
• Furadeira elétrica com ponta
de 9/64"
• Chave de fenda standard
• Chave de fenda tipo "Phillips"
• Chave de boca ou alicate
ACESSÓRIOS OPCIONAIS
Considere a utilização de acessórios
opcionais da Hunter, incluindo um controle
montado em parede ou controle remoto.
Para instalar e usar os acessórios, siga as
instruções que acompanham cada produto.
Para um desempenho silencioso e ideal de
seu ventilador Hunter, utilize somente
controles de velocidade da Hunter.
PASSO 1 - PREPARAÇÃO
PREPARANDO O LOCAL PARA O
VENTILADOR
A localização de um ventilador de teto e a
maneira como o ventilador é fixado na
estrutura da edificação são essenciais para
uma operação confiável, máxima eficiência
e economia de energia. Por esta razão,
incluímos um livreto separado - "Guia para
a escolha e preparação do local de um
ventilador de teto" - para ajudá-lo a
escolher a melhor localização para o seu
ventilador. O livreto também contém
informações para assegurar que seu
ventilador, suporte e caixa de passagem
elétrica estejam em conformidade com os
códigos de segurança da UL aprovados
para ventiladores de teto.
As instruções contidas neste manual de
instalação pressupõem que você tenha
utilizado o "Guia para a escolha e
preparação do local de um ventilador de
teto" para escolher a localização do
ventilador e se certificar de que o suporte
e a caixa de passagem para o ventilador
apropriado estejam instalados.
VERIFICANDO AS PEÇAS DE SEU
VENTILADOR
Desembale cuidadosamente seu ventilador
afimdeevitardanosàspeçasdoventilador.
Verifique se não houve danos ao motor e
às pás do ventilador durante o transporte.
Seuma das pás do ventilador foidanificada
durante o transporte, devolva todas as pás
para substituição.
Sugestão: Se você estiver instalando
mais de um ventilador,
mantenha as pás dos
ventiladoresemconjuntos,na
formacomoforamexpedidas.
O ventilador inclui um diagrama separado
dos parafusos e de outras peças pequenas
necessárias para o ventilador. Mantenha
este diagrama à mão para identificar as
peças durante a instalação; o diagrama
indica o passo em que cada peça é usada.
Se alguma das peças estiver ausente ou
danificada, entre em contato com o
Departamento de Venda de Peças da
Hunter pelo telefone 901/745-9222.

7
41343-01 2/2/98
®
INSTALLER’S CHOICE®
Este sistema de montagem patenteado de
3 posições lhe oferece a máxima
flexibilidadeefacilidadedeinstalação.Você
podeinstalarseuventiladorHunteremuma
das três maneiras. Os passos apresentados
neste manual incluem instruções
específicas para o método de montagem
do ventilador que preferir. Para um teto de
2,6 m ou superior, a montagem standard
é recomendada.
Montagem embutida (Figura 1a) fica
próxima do teto, para tetos baixos,
inferiores a 2,6 m.
Montagem Standard Montagem
Standard (Figura 1b) fica pendente do teto
por um tubo conector (incluído), para tetos
com 2,6 m ou superior. Para tetos com
altura superior a 2,6 m, você pode adquirir
hastes de extensão da Hunter. Todos os
ventiladores Hunter utilizam tubos
resistentes de 3/4" de diâmetro a fim de
assegurar estabilidade de desempenho
isento de oscilações.
Montagem em ângulo (Figura 1c), fica
pendurado em um teto arqueado ou em
ângulo.
Figura 1c - Montagem em ângulo
Figura 1b - Montagem standard
Figura 1a - Montagem embutida
10"
12"
34°Max
Pitch
12
8
Passo

841343-01 2/2/98
®
PASSO 2 - INSTALANDO A PLACA DE TETO
Para a Montagem em ângulo
somente: Certifique-se de que está
orientando a placa de teto de tal forma
que os dois ganchos apontem para
cima em direção à parte mais alta do
teto conforme mostrado na Figura 2b.
Obs.: Você utilizará os ganchos para
prender o ventilador durante o PASSO
5 - COLOCANDO A FIAÇÃO NO
VENTILADOR.
1. Faça dois furos-guia na estrutura do
suporte de madeira através dos furos
da parte mais externa da caixa de
passagem. Os furos-guia devem ter
9/64" de diâmetro.
2. Passe os fios provenientes da caixa de
passagem através do furo no meio da
placa de teto.
3. Seu ventilador é fornecido com dois
isoladores de ruído de neoprene.
Posicione os isoladores entre a placa de
tetoeo teto inserindo as áreas elevadas
de cada isolador dentro dos furos na
placa de teto. Consulte a Figura 2a.
4. Alinhe os furos com fendas da placa
de teto com os furos-guia na estrutura
de suporte de madeira. Obs.: As
almofadas de isolação devem estar
rente ao teto.

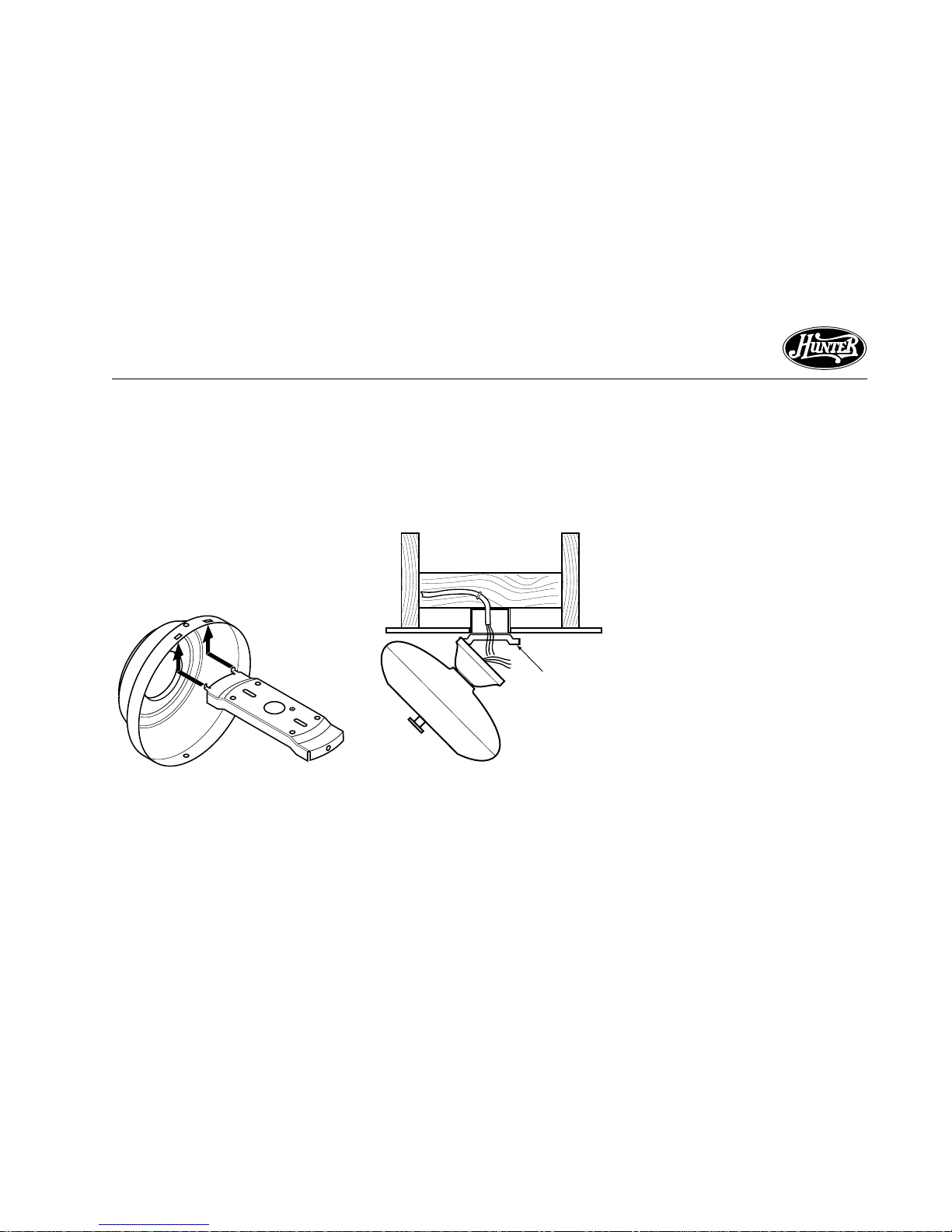

Figura 2a - Adiconando isoladores à
placa de teto
Figura 2b - Posição correta da placa
de teto para montagem em ângulo
Ganchos da
placa de teto
Isoladores
Placa
de teto

9
41343-01 2/2/98
®
Figura 2c - Prendendo a Placa de teto
em um suporte de 2 x 4
Suporte de 2 x 4
Vigota do teto
Teto
Caixa de passagem
Placa
de teto
Arruela
plana Parafuso de 3"
para madeira
5. Coloque uma arruela plana em cada
um dos dois parafusos de 3" e passe
os parafusos através dos furos com
fendas na placa de teto conforme
mostrado na Figura 2c.
6. Aperte os parafusos dentro dos furos-
guia de 9/64"; não utilize lubrificantes
nos parafusos. Não aperte
excessivamente.

10 41343-01 2/2/98
®
Alguns ventiladores são expedidos com as
carcaças decorativas superior e inferior
separadas do motor do ventilador. Este
passo lhe indica como fixar a carcaça. Se a
carcaça do seu ventilador já estiver fixada
ao motor do ventilador, vá diretamente
para o PASSO 4 - MONTANDO O
VENTILADOR.
1. Ajuste a carcaça superior do ventilador
ao adaptador do suspensor do motor.
Certifique-se de que as lingüetas no
adaptador do suspensor do motor
ajustam-se dentro dos entalhes da
carcaçasuperior conformemostradona
Figura 3a.
2. Fixe a carcaça superior do ventilador
ao adaptador do suspensor do motor
com três parafusos de 1/2" e arruelas
PASSO 3 - MONTANDO AS CARCAÇASde pressão conforme mostrado na
Figura 3b.
3. Fixe a tampa do fundo à carcaça
superior do ventilador com pinos
atravessantes e porcas de bolota
conforme mostrado na Figura 3b, ou
com parafusos #6-32 e arruelas de
pressão conforme mostrado na Figura
3c - dependendo do estilo do
ventilador.
Motor Hanger
Adaptor
Upper Fan
Housing Acorn Nut
Washer
Thrubolt
Bottom Cover
Upper Fan
Housing
Bottom Cover
#6-32 Screw
with Lockwasher
igura 3b - Montando e fixando as
carcaças ao adaptador do suspensor
do motor
Figura 3c - Fixando a tampa do fundo
à carcaça superior do ventilador
Figura 3a - Lingüetas do adaptador
do suspensor do motor e entalhes da
carcaça superior
Upper Housing
Notches
Motor Hanger
Adaptor Tab
Entalhes da carcaça
superior
Lingüeta do
Adaptador do
Suspensor do motor
Carcaça superior
do ventilador
Adaptador do
suspensor do motor
Porca de
bolota
Arruela
Tampa do fundo Pino
atravessante Tampa do fundo
Carcaça superior
do ventilador
Parafuso #6-32
com arruela
de pressão

11
41343-01 2/2/98
®
Continuação
PASSO 4 - MONTANDO O VENTILADOR
Utilize as instruções do Passo 4 para o tipo
demontagemquevocêescolheu:standard,
em ângulo, ou embutido.
MONTAGEM STANDARD E EM
ÂNGULO
Para tetos standard de 2,6 m
ou superior
1. Insira o tubo através da canopla
conforme mostrado na Figura 4a.
Passe os fios que saem do ventilador
através do tubo.
2. Aparafuse o tubo dentro do conjunto
do ventilador até que fique apertado.
IMPORTANTE! Aperte o parafuso de
ajuste do tubo conforme mostrado na
Figura 4a.
PRECAUÇÃO
O tubo possui um revestimento
especial nas roscas. Não remova
este revestimento; o revestimento
impede que o tubo se des-
aparafuse. Uma vez montado, não
remova o tubo.
MONTAGEM EMBUTIDA
Para tetos baixos
1. Ajuste a canopla sobre o adaptador do
suspensor do motor conforme
mostrado na Figura 4b. Certifique-se
de que a canopla se encaixe bem justa
Figura 4a - Inserindo o tubo através
da canopla
Tubo
Canopla
Parafuso
de ajuste
do tubo
Figura 4b - Colocando a canopla e a
arruela sobre o adaptador
Arruela do
conjunto
Canopla
Adaptador
Topo do
ventilador
contra o conjunto do ventilador de tal
forma que não haja qualquer espaço
entre as peças.
2. Você vai encontrar uma arruela grande
do conjunto incluída junto com o
ventilador. Coloque a arruela sobre o
adaptador e a canopla conforme
mostrado na Figura 4b.

12 41343-01 2/2/98
®
Figura 4d - Fixando a canopla ao
conjunto do ventilador
Assembly
Washer
Adapter Threaded
Hole
Figura 4c - Posicionando as fendas da
arruela de montagem sobre os furos
rosqueados
3. Posicione as fendas na arruela de
montagem sobre os furos
rosqueadosdoadaptadorconforme
mostrado na Figura 4c.
4. Fixe a canopla firmemente ao conjunto
do ventilador com três parafusos do
conjunto e arruelas de pressão
conforme mostrado na Figura 4d.
Parafuso de montagem
e arruela de pressão
Arruela do
conjunto
Adaptador Furo
rosqueado

13
41343-01 2/2/98
®
PASSO 5 - INSTALANDO A FIAÇÃO NO VENTILADOR
1. Interrompa a alimentação elétrica
desligando os disjuntores para a caixa
de passagem e para o local do
interruptordeparedeaelesassociados.
2. Incline e pendureoventiladormontado
nos ganchos da placa de teto. Encaixe
duas fendas retangulares da canopla
sobre os ganchos da placa de teto
conforme mostrado nas Figuras 5a e
5b.
Obs.: Para pendurar o ventilador, você
deveinclinaracanopla até uma posição
quase vertical de tal forma que as
fendas da canopla recaiam sobre os
ganchos da placa de teto.
3. Você pode usar um ou dois
interruptores de parede para controlar
oventilador e/ou luzes separadamente.
Utilize a conexão 1 na página 14 para
• controlar a luz com um interruptor
de parede e o ventilador com um
puxão de corrente (um interruptor
de parede requerido)
• controlar a luz com um puxão de
corrente e o ventilador com um
interruptor de parede (um
interruptor de parede requerido)
• controlar a luz com um interruptor
de parede e o ventilador com outro
(dois interruptores de parede
requeridos)
Utilizea conexão 2 na página14 se não
houver fio de alimentação elétrica
separadono interruptor de paredepara
o kit de iluminação.
Obs.: Interruptores de parede não
incluídos.
Figura 5b - Ventilador montado
pendendo dos ganchos da placa de
teto
Placa de
teto
Figura 5a - Fixando as fendas na
canopla nos ganchos da placa de teto
Continuação

14 41343-01 2/2/98
®
Bare or Green
Green
Approved
Connectors
Power
Wires
In
Ceiling White
White
Black
Black/White
1
2Connections:
Black
Wall Switch Wire For
Separate Control of Light Fixture
Ceiling
Plate
Outlet Box
2 x 4 Brace
Green Ground
Wire from Hanger
Pipe (not present
with flush mounting
option) 3 Wires
From Fan
(Note: Wall switch
must be acceptable
as a general-use
switch.)
Connect Blk/Wht Wire from fan
to Wall Switch Wire for separate
control of light fixture, or
Connect Blk/Wht Wire from fan
to Ceiling Black Wire if there
is no separate Wall Switch Wire
for the light fixture.
1
2
4. Conecte os fios conforme mostrado na
Figura 5c. Para conectar os fios, enrole
a parte metálica dos fios uma na outra.
Coloque uma porca de fio sobre a
extensão entrelaçada de fio e gire no
sentido horário até ficar apertada
conforme mostrado.
PRECAUÇÃO
Certifique-se de que nenhum fio nu
ou pernas de fio fiquem visíveis
após fazer as conexões.
5. Separeosfiosconectadoscolocando os
fiosverdee branco em um lado da caixa
de passagem o os fios preto e preto/
branco no outro lado da caixa de
passagem.
6. Vire os conectores para cima. Empurre
os fios cuidadosamente para dentro da
caixa de passagem.

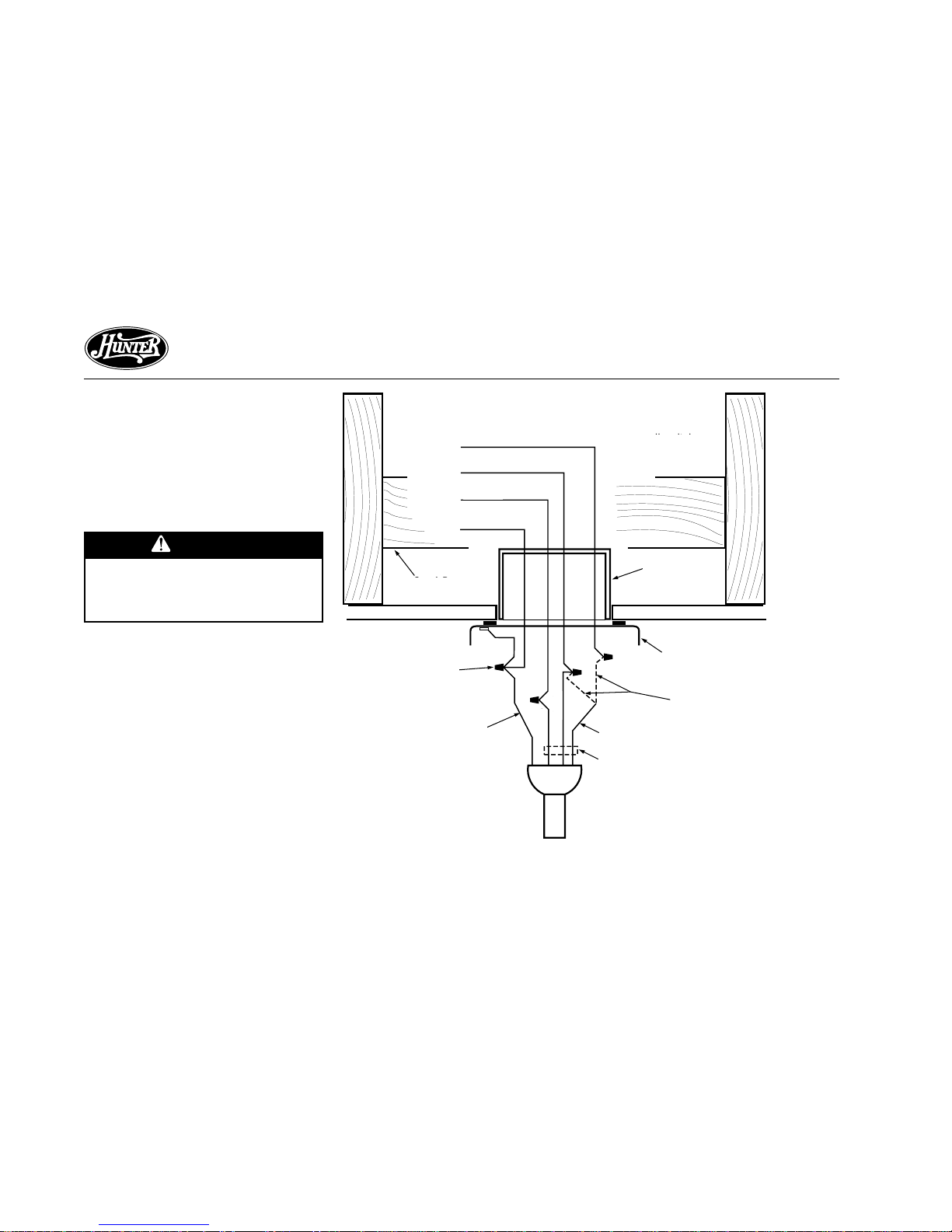

Figura 5c - Diagrama da fiação
Conectores
aprovados
Preto/branco
3 fios saindo
do ventilador
Placa de teto
Conexões:
1. Conecte o fio preto/
branco saindo do ven-
tilador ao fio do
interruptor de parede
paracontrole separadoda
luz, ou
2. Conecte o fio preto/
branco saindo do ven-
tilador ao fio preto do
teto se não houver fio de
interruptor de parede
separado para o kit de
iluminação.
Caixa de
passagem
Fio do interruptor de parede
para controle separado do
kit de iluminação (Obs.: O interruptor
de parede deve ser
aceitável como um
interruptor de uso
geral.)
Fios de
alimentação Preto
elétrica
no teto Branco
Nu ou verde
Verde
Suporte 2 x 4
Branco
Preto
Fio verde de terra saindo
do tubo suspensor
(não existente na opção
de montagem embutida)

15
41343-01 2/2/98
®
PASSO 6 - PENDURANDO O VENTILADOR
Figura 6a - Fixando a canopla à placa
de teto
Figura 6b - Lingüetas da canopla e
ranhuras na esfera de suspensão
Sub-passos 1 e 2 aplicam-se às montagens
embutida, standard e em ângulo. Sub-
passo 3 aplica-se às montagens standard e
em ângulo somente.
1. Balance o ventilador para cima de
modo a alinhar os furos do parafuso
da canopla com os furos de montagem
da placa de teto. Consulte a Figura 6a.
2. Instale e aperte os dois parafusos de
montagem de #10-32 x 1/2".
3. Para montagem standard e em
ângulo somente: Além dos sub-
passos 1 e 2, suspenda a carcaça do
ventilador em direção ao teto e gire o
ventilador até que cada lingüeta da
canopla se encaixe em uma ranhura na
esfera de suspensão conforme
mostrado na Figura 6b.
Obs.: Se as lingüetas já estiverem
encaixadas, não gire.
ADVERTÊNCIA
Deixar de concluir os sub-passos 1
a 3 pode provocar a queda do
ventilador. (O sub-passo 3 não é
aplicável à montagem embutida.)
Placa de
teto
Canopla
Continuação
Ranhura na
esfera de
suspensão
Lingüeta
da
canopla
Ranhura na esfera
de suspensão

16 41343-01 2/2/98
®
Figura 7a - Inserindo o anel isolante
na pá do ventilador Figura 7b - Prendendo a pá do ventilador no prendedor da pá
Figura 7c - Prendendo a pá do
ventilador ao prendedor da pá
utilizando o medalhão decorativo
Alguns ventiladores estão providos de
um medalhão decorativo e também de
um prendedor de pá. Insira os
parafusos do conjunto no suporte da
pá, através da pá e dentro do
medalhão, com a pá encaixada entre o
suporte da pá e o medalhão conforme
mostrado na Figura 7c.
Os ventiladores Hunter utilizam vários
estilosde prendedoresdepásde ventilador
(suportes que prendem a pá ao ventilador).
1. Seu ventilador pode ser fornecido com
anéis isolantes da pá (Veja Lista de
peças). Caso o seu ventilador esteja
provido de anéis isolantes da pá, insira-
os manualmente nos furos conforme
mostrado na Figura 7a.
2. Fixe cada pá ao prendedor de pá
utilizando três parafusos do conjunto
depáconformemostrado na Figura 7b.
PASSO 7 - MONTANDO AS PÁS DO VENTILADOR
Se você utilizou anéis isolantes, as pás
podem parecer ligeiramente frouxas
após os parafusos serem apertados.
3. Remova os parafusos de montagem da
pá e os amortecedores de borracha
usados para proteger o motor durante
o transporte.
Grommet
Fan
Blade
Medallion
Blade
Iron
Pá do
ventilador
Anel isolante
Prendedor
da pá
Medalhão

17
41343-01 2/2/98
®
Figura 7d - Fixando os prendedores
de pás ao cubo do conjunto do
ventilador
4. Para cada pá, insira um parafuso de
montagem da pá através do prendedor
dapáconformemostrado na Figura 7d,
deixando-o ligeiramente apertado no
ventilador. Insira o segundo parafuso
demontagemdapá;emseguidaaperte
firmemente ambos os parafusos de
montagem.

18 41343-01 2/2/98
®
PASSO 8 - FIXANDO A CARCAÇA DO INTERRUPTOR
Figura 8a - Fixando a carcaça do
interruptor superior à chapa de
montagem da carcaça do interruptor
Parafuso de
montagem
da carcaça
Chapa de
montagem
da carcaça
do interruptor Conector do
plugue superior
Carcaça
do
interruptor
superior Figura 8b - Montando a carcaça do
interruptor superior
PRECAUÇÃO
Certifique-se de que a carcaça do
interruptor superior esteja
firmemente fixada à chapa de
montagem da carcaça do
interruptor. Deixar de fixar e de
apertar firmemente os três
parafusos de montagem da carcaça
pode fazer com que a carcaça do
interruptor e o kit de iluminação
caiam.
A carcaça do interruptor é constituída de
duas seções: A carcaça do interruptor
superior e a carcaça do interruptor inferior.
FIXANDO A CARCAÇA DO
INTERRUPTOR SUPERIOR
1. Instale parcialmente dois parafusos de
montagem #6-32 x 3/8" da carcaça na
chapa de montagem da carcaça do
interruptor conforme mostrado na
Figura 8a.
2. Encaixe o conector do plugue superior
através da abertura central da carcaça
do interruptor superior. Veja Figura 8a.
3. Alinhe as fendas do rasgo de chaveta
na carcaça do interruptor superior com
os parafusos de montagem de
montagem da carcaça instalados no
sub-passo 1.
4. Gire a carcaça do interruptor superior
no sentido anti-horário até que os
parafusos de montagem da carcaça
estejam firmemente situados na
extremidade estreita das fendas do
rasgo de chaveta conforme mostrado
na Figura 8b. Instale o parafuso
#6-32 x 3/8" restante da montagem da
carcaça no terceiro furo da carcaça do
interruptor superior. Aperte os três
parafusos firmemente.

19
41343-01 2/2/98
®
Tabela 8-1
Ventilador sem kit
de iluminação
incluído Veja Figura 8c
Ventilador com kit
de iluminação de
globo único incluído Veja Figura 8c
Ventilador com kit
de iluminação
multi-lâmpadas
incluído Veja Figura 8d
Se o seu ventilador está provido de uma
carcaça de interruptor inferior conforme
mostrado na Figura 8c e você ESTÁ
instalando um kit de iluminação acessório
ou um kit de iluminação de globo único
incluídocomseu ventilador,vádiretamente
para o PASSO 9 - INSTALANDO O KIT DE
ILUMINAÇÃO.
Figura 8c
Figura 8d
Continuação
FIXANDO A CARCAÇA DO
INTERRUPTOR INFERIOR
Seu ventilador Hunter inclui um dos dois
tipos de carcaça do interruptor inferior.
Ambas as carcaças do interruptor inferior
são mostradas nas Figuras 8c e 8d. O tipo
de carcaça do interruptor inferior depende
do fato de seu ventilador incluir um kit de
iluminação; se for o caso, qual o tipo de
kit de iluminação. Utilize a tabela 8-1 para
auxiliá-lo.

20 41343-01 2/2/98
®
Se o seu ventilador está provido de uma
carcaça de interruptor inferior conforme
mostrado na Figura 8c e você NÃO ESTÁ
instalando um kit de iluminação, ou se o
seu ventilador está provido de uma carcaça
de interruptor inferior conforme mostrado
na figura 8d, conclua os seguintes passos:
1. Encaixe o conector do plugue superior
do motor ao conector de plugue
inferior no conjunto da carcaça do
interruptor inferior. Veja Figura 8e.
Obs.: Ambos os conectores são
polarizados e somente se encaixarão
um ao outro de uma única maneira.
Certifique-se de que ambos os
conectores estejam adequadamente
alinhados antes de conectar um no
outro. Conexão incorreta pode resultar
em funcionamento inadequado e
danificar o produto.
Figura 8e - Conexão de plugues e
instalação da carcaça de interruptor
inferior
Carcaça do
interruptor
superior
Conector
do plugue
superior
Conector
do plugue
inferior
Carcaça do
interruptor
inferior
Parafuso de
montagem
da carcaça
2. Coloque o conjunto da carcaça do
interruptor inferior sobre a carcaça do
interruptor superior.Alinheosfurosdos
parafusos laterais nas carcaças dos
interruptores superior e inferior. Fixe a
carcaçadointerruptorinferioràcarcaça
do interruptor superior com três
parafusos #6-32 x 3/8" do conjunto da
carcaça. Veja Figura 8e.
Obs.: Se o seu ventilador não incluir
um kit de iluminação, você pode
adquirir um kit de iluminação acessório
separadamente. Veja PASSO 9 -
INSTALANDO O KIT DE ILUMINAÇÃO.
