Hunter 20171 Manual

Hardware
(Drawn to Scale)
Fan Parts
(Not Drawn to Scale)

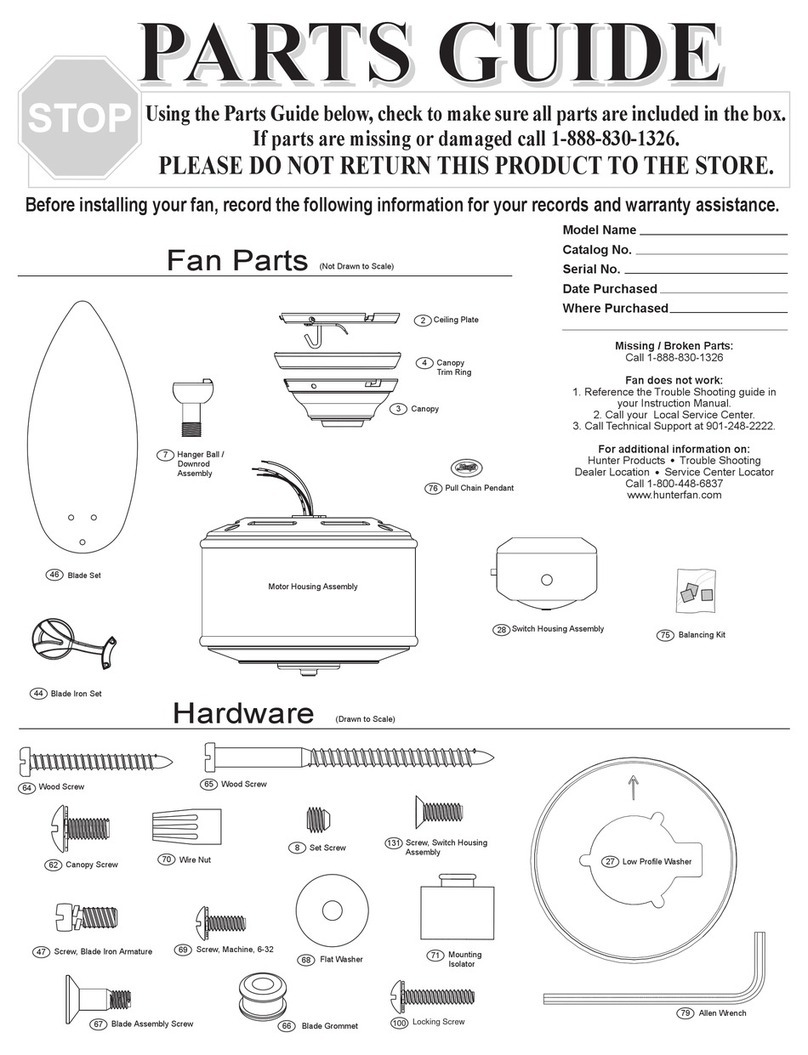

PARTS GUIDE
PARTS GUIDE
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-961 11-20-2008 • ©2008
Parts List
Model # 20171
Asm. Dwg. # 99146-01
Finish Brushed Nickel
Item Name Qnty Part #
*Hanging System Kit
Ceiling Plate 1 92356-01
Canopy 1 84206-01
Hanger Ball / Downrod Assembly 1 63722-25
Setscrew 1 03009-01
Low Prole Washer 1 73788-01
Canopy Screw 3 74510-03
Wood Screw 2 03144-03
Wood Screw 2 06512-02
Flat Washer 4 06301-01
Mounting Isolator 3 63731-01
*Screw, Low Prole 3 74508-07
Light Kit Assembly 1 74237-05
Housing, Top 1 92647-01
Blade Iron Set 1 84207-05
Blade Set 1 75006-04
Blade Medallion Set 1 84208-05
Screw, Blade Iron Armature 11 74510-04
Hardware Kit 1 99146-00-860
Blade Grommet
Blade Assembly Screw
Machine Screw 8-32
Wire Connector
Balancing Kit 1 07634-01
Screw, Decorative 3 73985-01
Remote Control Receiver 1 85483-01
Remote Control Transmitter 1 85094-02
Remote Control Cradle 1 85093-01
Light Kit Top Housing 1 92650-02
Light bulb / Bulb 2 77646-04
Globe/Shade 1 92651-01
Hanger
Bracket
Assembly
Switch
Housing
Assembly
Blade
Assembly
Set Screw
Screw, Blade
Iron Armature
Canopy Screw
Flat Washer
Screw, Blade
Assembly
3” Wood Screw
Low Prole
Washer
Balancing
Kit
1.5” Wood Screw
Blade
Grommet
Low Prole Screw
Screw,
Machine, 8-32
Screw, Decorative
Wire
Connector
Canopy Screw
Flat Washer
3” Wood Screw
Low Prole
Washer
1.5” Wood Screw
x 1
x 2
x 4
x 2
x 3
x 3
x 1
x 11
x 16
x 1
x 16
Mounting
Isololator
x 8
x 3
x 9
x 3
x 1
x 2
x 4
x 2
x 3
x 3

Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
PARADA
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍADE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUALDE INSTALACIÓN
PARADA
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-961 11-20-2008 • ©2008
Lista de piezas
No. del modelo 20171
No. del dibujo de ensamblaje 99146-01
Acabado Níquel pulido
Nombre del ítem Cantidad No. de la pieza
*Kit del sistema de suspensión
Placa de techo 1 92356-01
Campana 1 84206-01
Bola de suspensión / Conjunto de varilla 1 63722-25
Tornillo prisionero 1 03009-01
Roseta de perl bajo 1 73788-01
Tornillo, de campana 3 74510-03
Tornillo, de madera 2 03144-03
Tornillo, de madera 2 06512-02
Arandela, plana 4 06301-01
Aislador de montaje 3 63731-01
*Tornillo, de roseta de perl bajo 3 74508-07
Conjunto del kit de luz 1 74237-05
Alojamiento, Parte superior 1 92647-01
Juego de soporte de paletas 1 84207-05
Juego de paletas 1 75006-04
Juego de medallones de paleta 1 84208-05
Tornillo, de armadura de soporte de paleta 11 74510-04
Kit de materiales 1 99146-00-860
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo mecánico 8-32
Empalme plástico
Kit de equilibrado 1 07634-01
Tornillo, Decorativo 3 73985-01
Receptor de control remoto 1 85483-01
Transmisor de control remoto 1 85094-02
Soporte de control remoto 1 85093-01
Alojamiento superior de kit de luz 1 92650-02
Bombilla 2 77646-04
Globo / Pantalla 1 92651-01
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
Tornillo prisionero
Tornillo, de armadura
de soporte de paleta
Tornillo, de campana
Arandela, plana
Tornillo, de conjunto
de paleta
3” Tornillo, de madera
Roseta de
perl bajo
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
Arandela de caucho,
de paleta
Tornillo de roseta de
perl bajo
Tornillo, decorativo
Tornillo,
mecánico, 8-32
Tornillo,
mecánico, 8-32
x 1
x 2
x 4
x 2
x 3
x 3
x 1
x 11
x 16
x 1 x 16
Aislador de montaje
x 8
x 4
x 3
x 9
