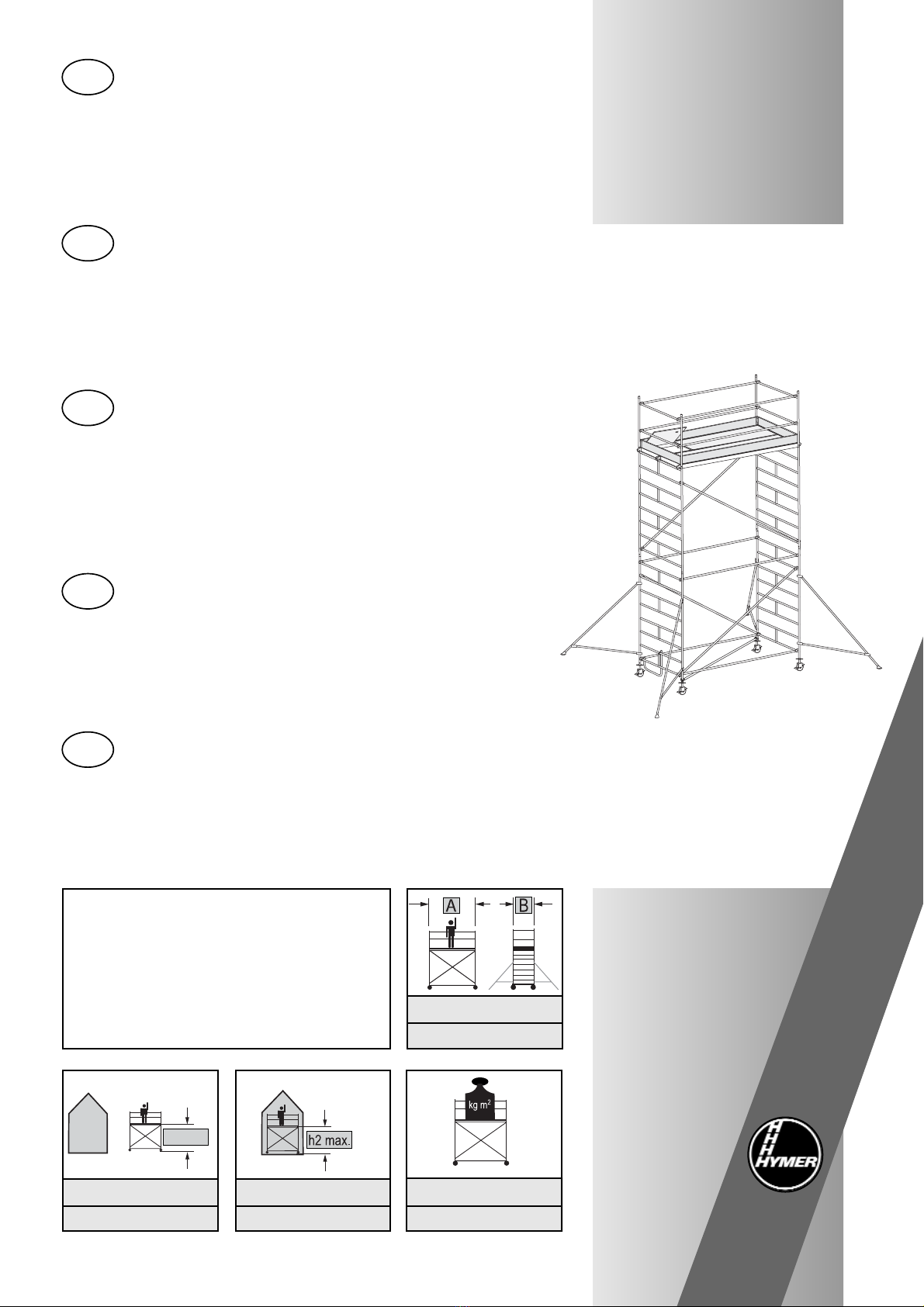

hymer 6473 User manual

6473
D
Mobile Aluminium Tower (Aluminium Scaffold)
Instructions for use and construction
GB
Echafaudage roulant
Instructions de montage et d´utilisation
F
Aluminium Rolsteiger
Opbouw- en gebruiksaanwijzing
NL
Andamio Móvil
Manual del Propietario
E
Fahrbare Arbeitsbühne
Aufbau- und Gebrauchsanweisung
HD 1004 - 2 - 8,25 / 8,25
BGR 173/04.00 (ZH 1/534.8)
HD 1004 EN 1298
h1 max.
h1 max.
8,25m
h2 max.
8,25m
Max.
150 kg/m2 (1,5 kN/m2)
AxB
1,90m x 1,50m
02.2005 0095535
Typ 06

20095535 02.2005
min. 2

3
02.2005 0095535
6073/23 6079/23
6178/24
6173/42
6378/27
6178/28
007760
6472/50
6371/44
6371/36
0095535
6073/22
Einzelelemente/Stückliste partlist Pièces détachées especificación onderdelen/stuklijst
Nr. kg 6473/03 6473/04 6473/05 6473/06 6473/07 6473/08 6473/09 6473/10
6073/22 12,5 2 2 2 4 4 6 6 8
6073/23 6,8 - - 2 - 2 - 2 -
6079/23 3,8 - 2 2 2 2 2 2 2
6178/24 14,5 1 1 1 1 2 2 2 2
6177/24 14,5 1 1 1 1 2 2 2 2
6371/44 1,2 - 1 1 1 1 1 1 1
0079632 2,7 - 2 2 2 2 2 2 2
0079633 1,8 - 2 2 2 2 2 2 2
0077268 0,2 - 4 4 4 4 4 4 4
6378/27 2,5 2 2 3 4 5 6 7 8
6178/28 2,1 3 6 8 8 12 12 14 14
6173/42 2,5 - - 1 1 - - 1 1
6371/36 5,7 - 4 4 4 4 4 4 4
6472/50 4,0 4 4 4 4 4 4 4 4
007760 - 4 8 8 12 12 16 16
0095535 1 1 1 1 1 1 1 1
kg 80 130 153 167 218 232 254 268
6177/24
0077268
0079632
0079633

40095535 02.2005
+
1a
6378/27
max.
Typ 6473/03 6473/04 6473/05 647306 6473/07 6473/08 6473/09 6473/10
H(m) 3,3 4,3 5,3 6,3 7,3 8,3 9,3 10,3
(m) 2,3 3,3 4,3 5,3 6,3 7,3 8,3 9,3
h(m) 1,25 2,25 3,25 4,25 5,25 6,25 7,25 8,25
55
43b
5 5 2b 2b
43b3a3a
5 5 2b 2b 2a 2a
4 3b3a3a3b3b
5 2b2b2a2a2b2b
1a 1c 1b 1b 1c 1c 1b 1b

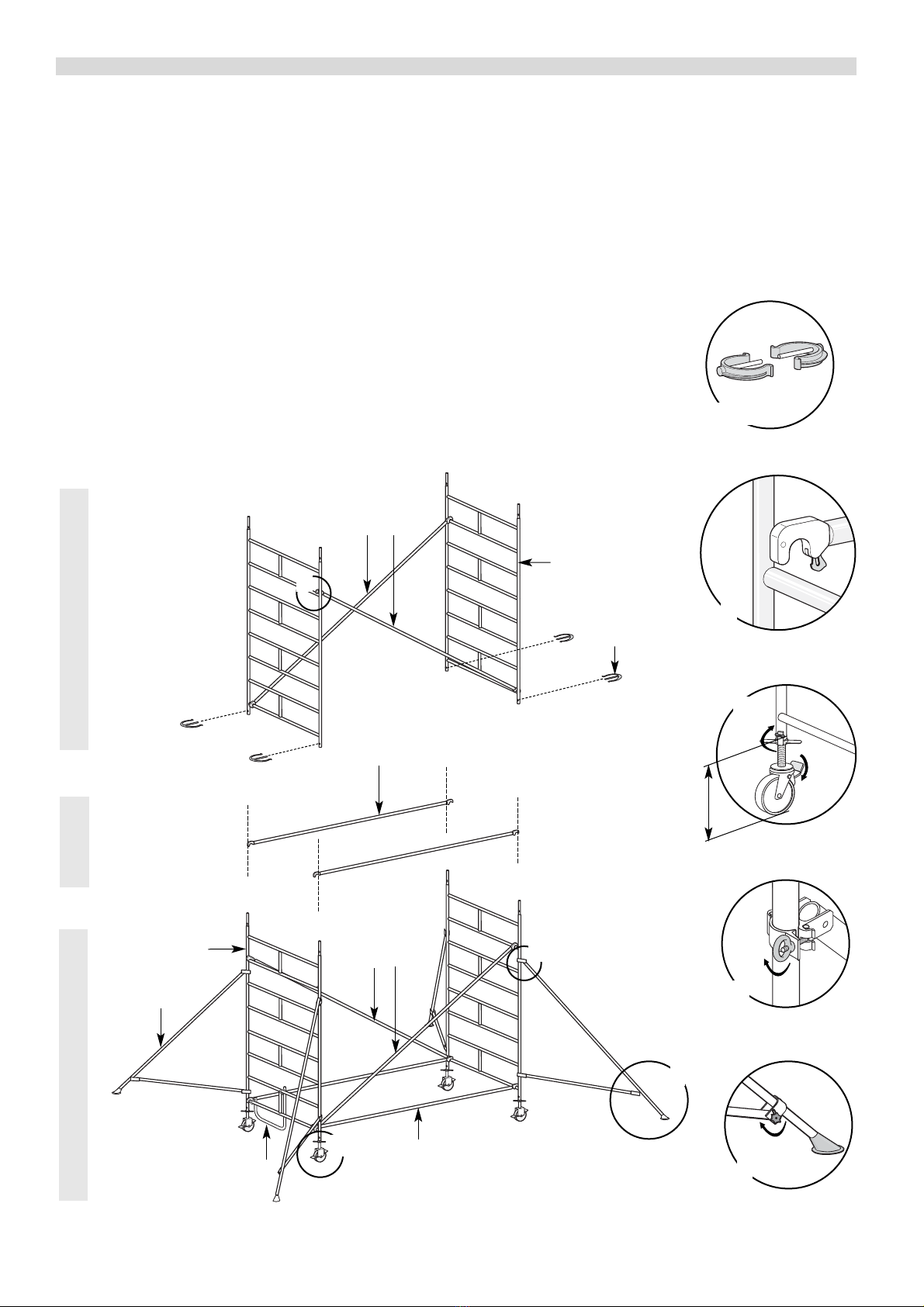

1.
2.
3.
4.
6073/22 6178/24
6178/28
A
A
Stopp
max. 330 mm
4.
H1max.
10,30m
H2max.
10,30m
6177/24

5
02.2005 0095535
6079/23
6178/28

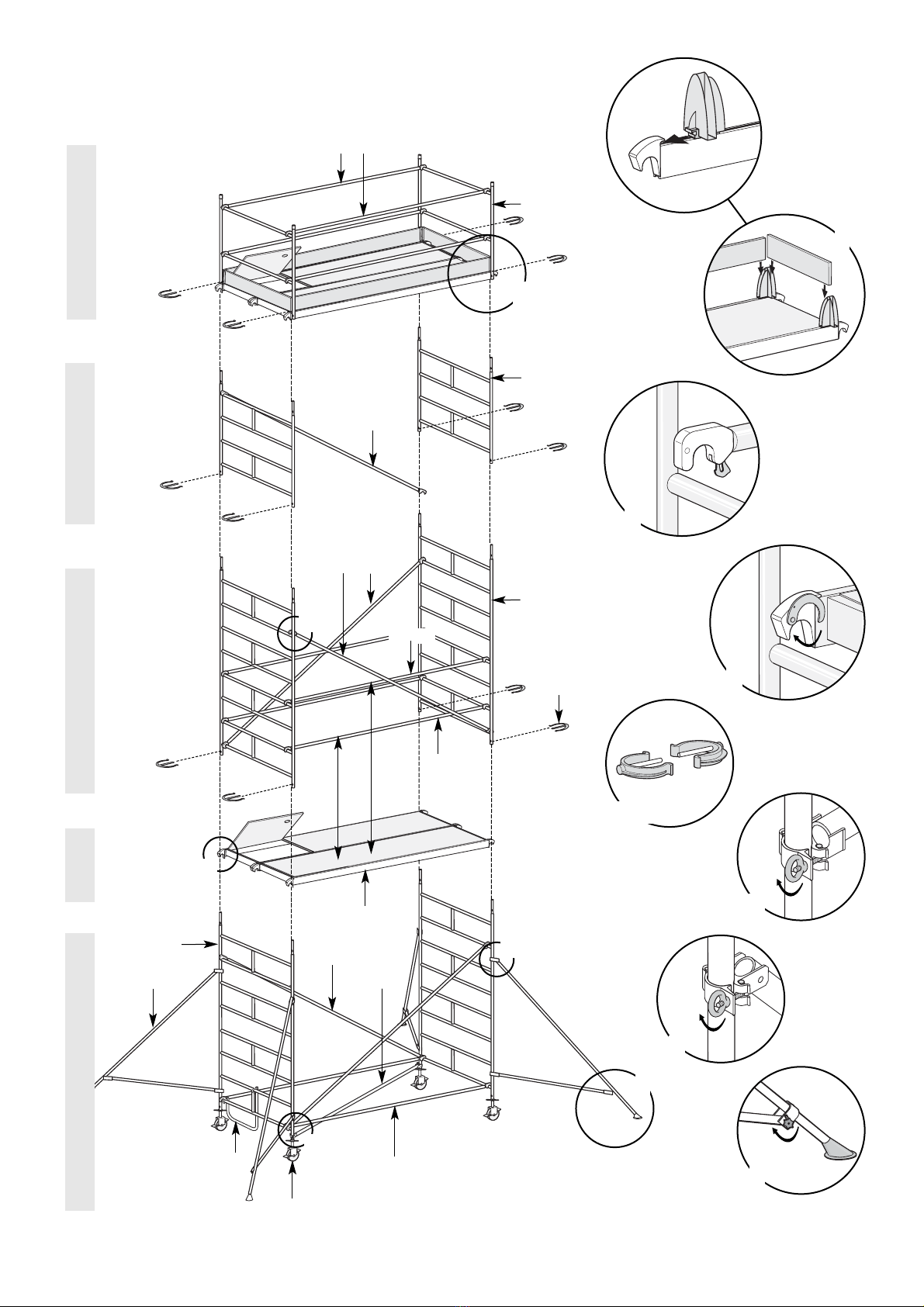

C
3a
B
B
C
1b
D
6371/44
6378/27
6073/22
6073/22
6378/27
5
007760
6178/28
6173/42
6177/24
6472/50
2a
007760
4
6371/36
6378/27
0,5m
1,0 m
6178/28
6178/28
6073/23
b
a
b
a
c
c
D
1
2

60095535 02.2005
3b
1c
2b
C
C
A6178/28
6378/27
6371/44
6073/22
6371/36
007760
007760
6378/27
6073/22
b
a
a
b
A
Stopp
max. 330 mm
6178/28

7
02.2005 0095535
6071/41
Nr. kg 6473/03 6473/04 6473/05 6473/06 6473/07 6473/08 6473/09 6473/10
0050879 10,0 - - 2 - - 2 - 2
0050985 15,0 - - - 2 2 2 4 4
1,5 kN
0050879
0050985
4m
Nr. kg 6473/03 6473/04 6473/05 6473/06 6473/07 6473/08 6473/09 6473/10
0050879 10,0 - - - 4 4 - 2
0050985 15,0 - - - 2 4 12 16
ca. 3,10m
ca. 3,27m
22,5°
ca. 4,74m
ca. 3,27m
22,5°
4m
6071/41
A
B
C
Nr. kg 6473/03 6473/04 6473/05 6473/06 6473/07 6473/08 6473/09 6473/10
0050879 10,0 - 2 2 - 2 4 -
0050985 15,0 - 2 4 8 10 12 4
6071/41 4,5 ------2

80095535 02.2005
D

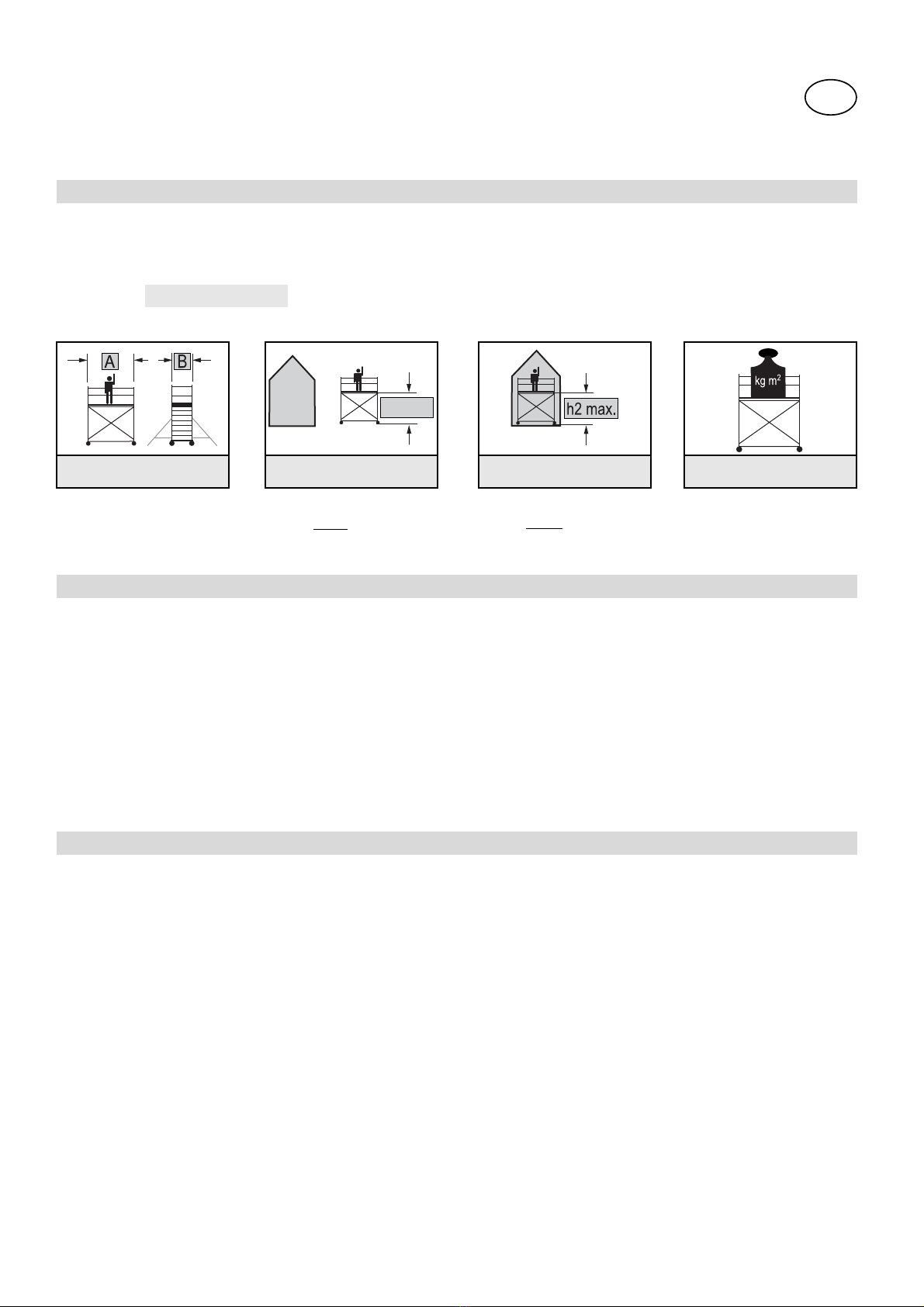

Die folgenden Daten sind für die Bezeichnung aller fahrbaren Ar-
beitsbühnen aus vorgefertigten Bauteilen erforderlich:
Beispiel: HD 1004 - 3 - 7,6 / 11,6
Sicherheitstechnische Hinweise
1. Erklärung
Arbeitsbühne nach HD 1004; Gerüstgruppe 3; höchstzulässige Höhe
der Arbeitsbühne außerhalb von Gebäuden 7,6m; höchstzulässige
Höhe der Arbeitsbühne innerhalb von Gebäuden 11,6m.
2. Allgemeine Informationen
Bei Verwendung im Freien oder in offenen Gebäuden, bei Windge-
schwindigkeiten über 12m/s (Windstärke 6 nach Beaufort-Skala;
spürbarer Hemmung beim Gehen), aufkommendem Sturm oder
Schichtschluss ist folgendes zu beachten:
Fahrbare Arbeitsbühnen abbauen, in einen windgeschützten Bereich
verfahren oder durch andere geeignete Maßnahmen gegen Umkippen
und Wegrollen zusätzlich sichern.
Die FahrbareArbeitsbühne ist durch dieAusgleichsspindeln (falls vor-
handen) lotrecht zu stellen. Die maximale Abweichung von der Senk-
rechten darf nicht mehr als 1% betragen.
Die Aufbau- und Gebrauchsanweisung des Herstellers der Fahrbaren
Arbeitsbühne ist einzuhalten und in angegebener Reihenfolge durch-
zuführen.
Nach Beschluss der Berufsgenossenschaft sind Verstrebungsrohre
bei 0,5m über den Zwischenbühnen erforderlich, und somit in der
Stückliste und Aufbaudarstellung bereits enthalten.
3. Auf- und Abbau
ACHTUNG: Nur Personen, die mit dieser Aufbau- und Gebrauch-
sanweisung vertraut sind, dürfen die Fahrbare Arbeitsbühne auf-
bauen und benutzen.
Für den Auf- und Abbau werden mindestens 2 Personen benötigt.
Es ist zu überprüfen, ob alle Teile, Hilfswerkzeuge und Sicherheits-
vorrichtungen für die Errichtung der Fahrbaren Arbeitsbühne auf der
Baustelle zur Verfügung stehen.
Vor der Errichtung müssen folgende Punkte geprüft werden:
- Fahrbare Arbeitsbühnen dürfen nur auf ebenem, tragfähigem Unter-
grund aufgestellt, verfahren und verwendet werden; ggf. sind last-
verteilende Unterlagen zu benutzen.
- Auf evtl. störende Hindernisse ist zu achten.
- Die Windgeschwindigkeit darf nicht mehr als 12m/s betragen.
ACHTUNG: Beschädigte oder fehlerhafte Bauteile dürfen nicht
verwendet werden. Es dürfen nur Originalbauteile nach Herstel-
lerangaben verwendet werden.
Für den Auf- und Abbau der Fahrbaren Arbeitsbühne sind im vertika-
len Abstand von 2,00m Montagebeläge (Bühne mit Durchstiegsklap-
pe oder Gerüstbohle der Abmessung 3000x280x50mm) als Stand-
platz für das Montagepersonal auszulegen. Bei Verwendung im
Freien sowie bei einseitigem Aufbau sind entsprechend der Aufbau-
und Gebrauchsanweisung weitere Bauteile und/oder Ballaste anzu-
bringen.
Vor Benutzung der Fahrbaren Arbeitsbühne ist der vorschriftsmäßige
und einwandfreie Aufbau zu überprüfen.
Für den Aufbau der Fahrbaren Arbeitsbühne ist nach bildlicher Dar-
stellung der Aufbau- und Gebrauchsanweisung vorzugehen.
Für den Abbau in umgekehrter Reihenfolge.
Bühnenlänge x Rahmenbreite Höchstzulässige Höhe der
Arbeitsbühne außerhalb von
Gebäuden
Höchstzulässige Höhe der
Arbeitsbühne innerhalb von
Gebäuden
Zulässige Belastung pro m2
AxB h1 max.
h1 max.
h2 max. Max.

9
02.2005 0095535
Die Standbreite der Arbeitsbühne ist so festgelegt, dass in geschlos-
senen Räumen bei mittigem Aufbau kein Ballast erforderlich ist.
Hinweis: Wenn festgelegt, sind Verbreiterungstraversen oder
Ausleger und Ballast anzubringen.
Bei Windgeschwindigkeiten von mehr als 12m/s ist die Standsicher-
heit nicht mehr garantiert. Zusätzliche Windlasten müssen berü-
cksichtigt werden (Tunneleffekt von Durchgangsgebäuden, unverklei-
deten Gebäude und Gebäudeecken). Dann muss die Fahrbahre
Arbeitsbühne abgebaut oder in einen windgeschützten Bereich ge-
fahren werden.
4. Standsicherheit
- Vor Benutzung den richtigen und vollständigen Aufbau sowie die
Wirksamkeit der Sicherungen überprüfen.
- Bremsen der Fahrrollen sind festzustellen (rote Hebelseite unten).
- Fahrbare Arbeitsbühne möglichst in Längsrichtung oder über Eck
(Schritttempo) verfahren.
- Jeglichen Aufprall auf Hindernisse vermeiden.
- Einseitig aufgebaute Arbeitsbühne im Freien nur bei Windstille ver-
fahren.
- Fahrbare Arbeitsbühne nur verwenden, wenn die genutzten Belag-
flächen allseitig mit Seitenschutz nach Herstellerangabe versehen
sind.
- Fahrbare Arbeitsbühnen weder untereinander noch mit anderen
baulichen Anlagen verbinden.
- Durchstiegsklappen müssen außer beim Durchsteigen immer ge-
schlossen sein.
- Es wird gewarnt vor horizontalen und vertikalen Lasten, welche ein
Umkippen der Fahrbaren Arbeitsbühne bewirken können wie z. B.:
- horizontale Lasten (durch Arbeiten auf angrenzenden
Konstruktionen, ...)
- zusätzliche Windlasten (Tunneleffekt von Durchgangsge-
bäuden, unverkleideten Gebäuden und Gebäudeecken)
- Werkzeuge oder Materialien von unten nach oben weiterreichen.
Belagebene nicht überlasten.
- Die Wirksamkeit des Auslegers (falls vorhanden) vor jeder Benut-
zung kontrollieren.
- Verbreiterungstraverse (falls vorhanden) richtig anmontieren und si-
chern.
- Für den Gebrauch der Fahrbaren Arbeitsbühne die nationalen oder
örtlichen Regelungen beachten.
5. Sicherheitsbestimmungen
- Einzelteile der Fahrbaren Arbeitsbühne während dem Auf- und Ab-
bau und dem Transport mit Sorgfalt behandeln, damit Beschädigun-
gen vermieden werden.
- Sorgfältige Lagerung der Gerüstbauteile um Beschädigung auszu-
schliessen.
- Gerüstbauteile vor Witterungseinflüssen geschützt lagern.
- Alle beweglichen Teile auf einwandfreie Funktion und Verschmut-
zung überprüfen.
- Alle Gerüstbauteile auf evtl. Beschädigung hin überprüfen.
- Beschädigte Gerüstbauteile durch unbeschädigte Bauteile ersetzen.
© Hymer-Leichtmetallbau
Der Inhalt dieser Aufbau- und Gebrauchsanweisung darf ohne
vorherige schriftliche Genehmigung durch die Fa. Hymer in
keiner Form, weder ganz, noch teilweise vervielfältigt, weiter-
gegeben, verbreitet oder gespeichert werden.
(Irrtum und technische Änderungen vorbehalten)

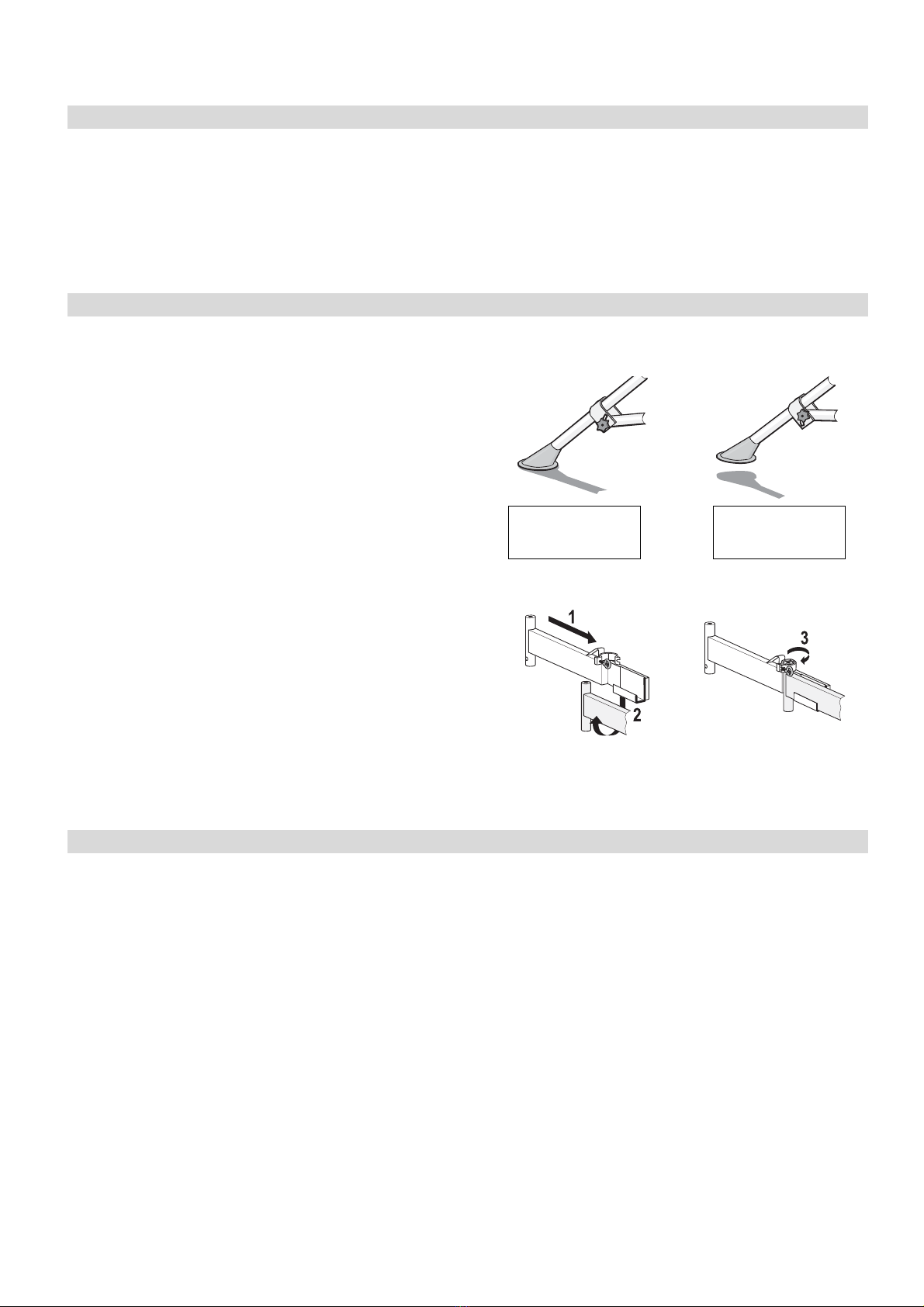

6. Pflege, Instandhaltung und Prüfung
Ausleger im Einsatz:
Handrad in der unteren
Stellung festschrauben.
Ausleger zum Verfahren:
Handrad in der oberen
Stellung festschrauben.

10 0095535 02.2005
GB
Safety Instructions

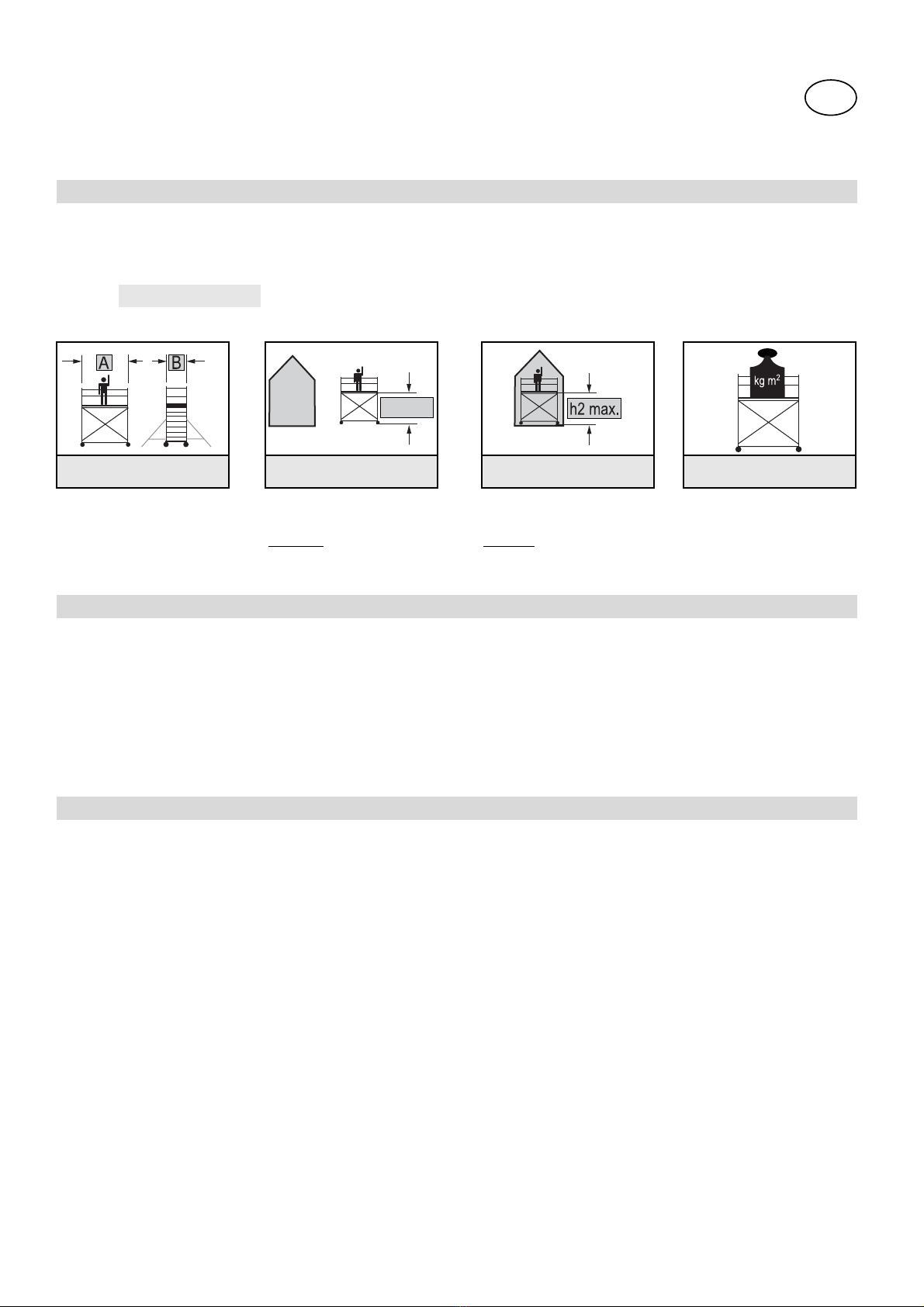

The following data gives information on all mobile aluminium towers
and are compulsory.
Example: HD 1004 - 3 - 7,6 / 11,6
1. Notice
Aluminium tower according HD 1004; Class 3; maximum height
outdoors 7,6m; maximum height indoors 11,6m.
2. General information
When in use outside or in open structures, at windspeeds of 12m/s
and more (windforce 6 on the Beaufort scale, noticable hinder when
walking), oncoming gales or at the end of each working day or shift
change, attention has to be paid to the following:
Dismantle aluminium tower, or move into a windsheltered area, or
secure it adequatly against tipping over or rolling away.
The aluminium tower can be levelled out by the spindles ( if attached).
The maximum deviation of the upright position may not be more than
1% level. The manufacturers instructions for the aluminium tower has
to be followed and should take place in given order.
Safety Legislation: Horizontal brace at 0,5m above each platform is
obligatory and therefore mentioned in the parts-list and the
instructions.
3. Erection and dismantling
ATTENTION: only persons familiar with these instructions are
allowed to erect, dismantle and use the aluminium tower.
For erecting and dismantling at least 2 persons are needed.
Before erecting the aluminium tower, ensure yourself if all parts, tools
and safety equipment are directly available on location.
Check following points before erecting:
- Aluminium towers shall only be used and only be moved manually
on firm, levelled surface which is free from obstacles; distribute loads
evenly, when necessary with planks or equivalent equipment.
- Windspeeds may not exceed 12m/s.
ATTENTION: Damaged or faulty parts may not be used. Only use
original parts from the manufacturer.
When erecting and dismantling the aluminium tower, platforms at
every 2 meter (trapdoor decks or scaffolding planks, dim.
3000x280x50mm) are to be used. When used outside or against a
wall, additional parts and/or ballast has to be used according to the
manufacturers instructions.
Before use, check that the tower has been erected correctly and
completely.
To erect the aluminium tower follow the pictures in the instructions.
Dismantling should take place in reverse order.

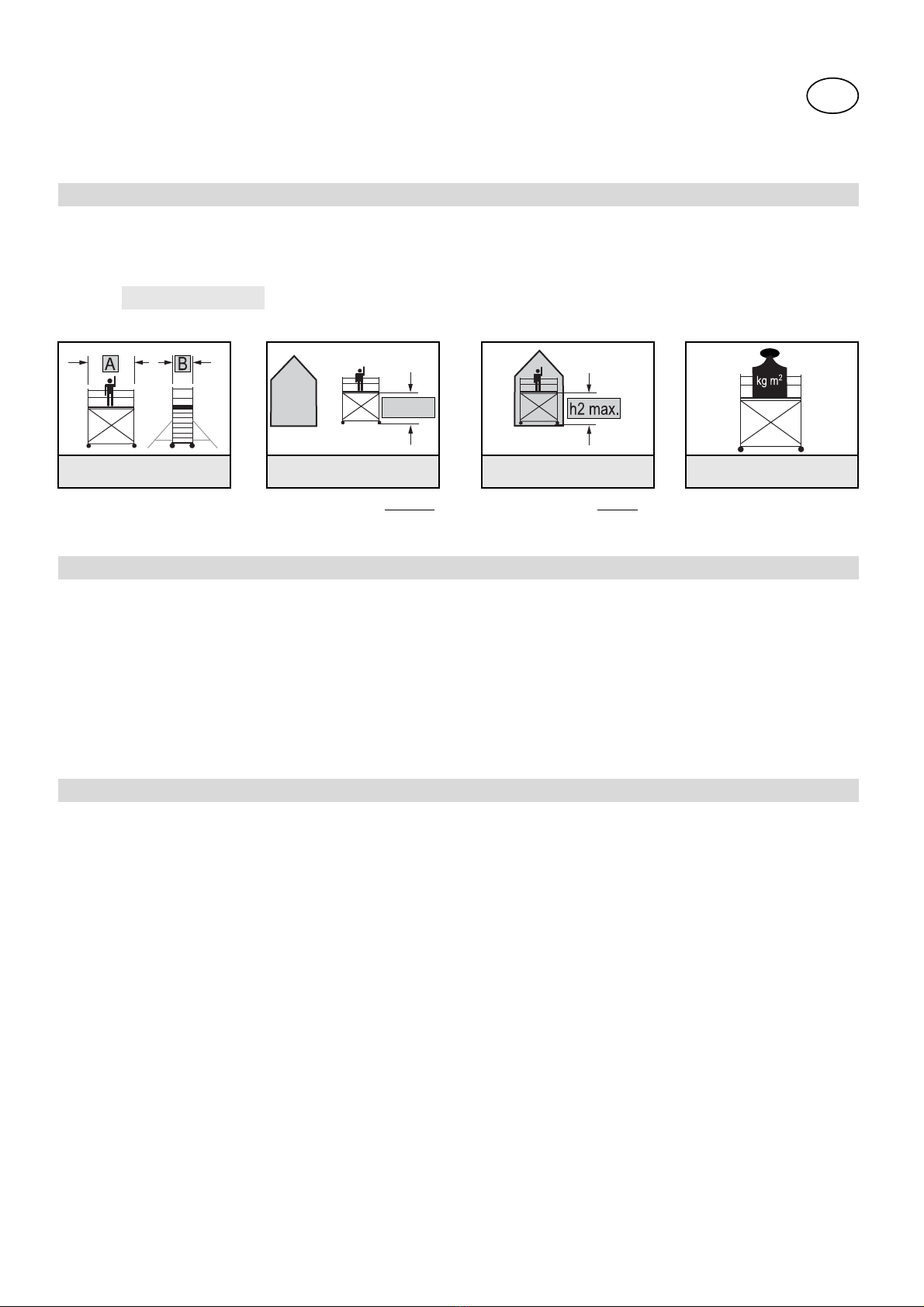

Platformlength x framewidth Max. platformheight outdoors Max. platformheight indoors Max. load kg/sq. m
AxB h1 max.
h1 max.
h2 max. Max.

02.2005 0095535
The stability of the tower is such, that when used indoors with 4
stabilisers, no ballast is needed.
Notice: when necessary according to the instructions, stabilisers
and ballast have to be used.
At windspeeds of 12m/s and more, the stability is not being
guaranteed. Extra windload should be taken in account (tunnelwinds
in open structures, corners at buildings). In these cases the tower
should be dismantled or moved into a safe zone, or secured otherwise.
4. Stability
- Before use, check if the tower has been erected correctly and
completely and check safety equipment.
- Apply brakes (red pedal in down position).
- Mobile aluminium towers should be moved lengthwise and at normal
walking speed.
- Avoid contact with other objects.
- Move towers with two stabilisers only under calm wind conditions.

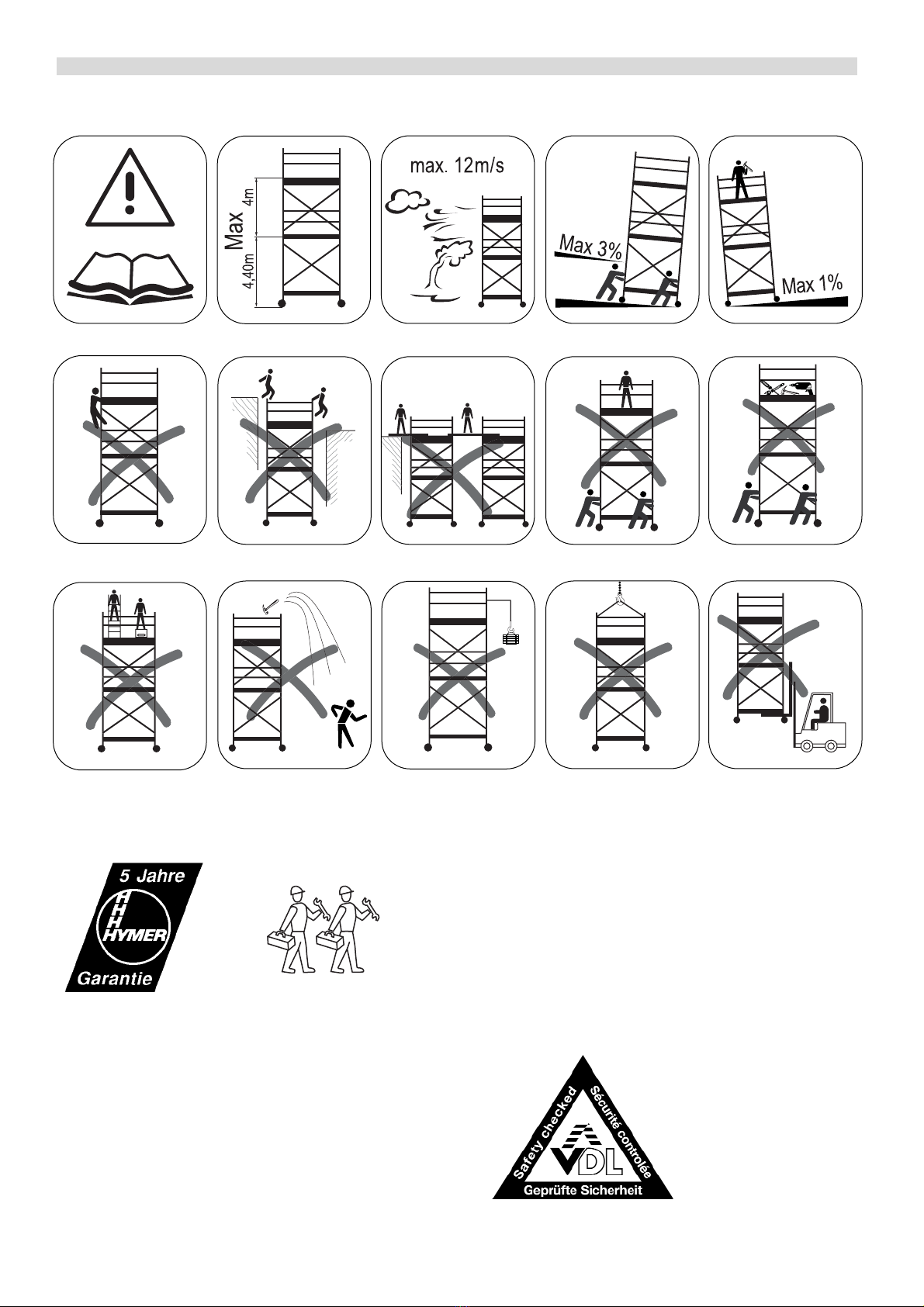

- The mobile aluminium tower may only be used when all precautionary
guardrails and toeboards are in place, according to the manufacturers
instructions.
- Trapdoors should be closed, except when in direct use.
- Be aware of horizontal and vertical loads which may lead to tipping
over of the aluminium tower e.g.:
- horizontal loads (working on other structures, push off
effect of heavy equipment, ...)
- extra windloads, like windtunneleffect in open structures,
corners at buildings
- Tools and materials should be passed on from below. Do not
overload platform.
- Check the functioning of stabilisers (if attached) before using the
aluminium tower.
- Fitting and securing of the stabiliser bar enlargement (if attached).
- Do check national and local legislation before every use.
5. Safety notice
- All parts of the aluminium tower should be handled carefully when
transported to avoid damage.
- Store all parts correctly and safely to avoid damage.
- Protect all parts against weathering.
- Check all moving parts on their functioning and on being clean.
- Check all parts on damages.
- Replace damaged parts.
© Hymer-Leichtmetallbau
The contents of these instructions in any form (e.g. written or
electronically) may under no circumstance being copied,
passed on or published without written permission of Hymer-
Leichtmetallbau.
(Under reserve of errors and technical changes)
6. Maintenance and Checks
Stabiliser in supporting
position:
Tighten knob in lower
position.
Stabiliser when aluminium
tower is moved:
Tighten knob in upper
position.
11

12 0095535 02.2005
F
Information pour la sécurité
Les données techniques suivantes sont nécessaires à la compré-
hension des terminologies des échafaudages roulants:
Exemple: HD 1004 - 3 - 7,6 / 11,6
1. Explication
Echaufaudage roulant d’après la norme HD 1004; groupe 3; hauteur
maximum du plancher en extérieur 7,6m; hauteur maximum du
plancher à l’intérieur 11,6m.
2. Information générale
L’usage à l’extérieur ou zone non protégée, en cas de vents d’une
vitesse supérieure à 12m/s (Force 6 d’après l’échelle de Beaufort;
difficile de marcher), ou d’apparition de tornade interdiction
d’utilisation.
Démonter l’échafaudage, le déplacer dans une zone protégée ou
assuré econtre le déplacement et le renversement.
Mettre l’échafaudage roulant au niveau à l’aide des vérins (si inclus).
Un maximum de 1% d’inclinaison est autorisé.
Le mode de montage et d’utilisation du constructeur est à respecter
chronologiquement.
Les associations professionnelles allemandes ont pris la décision -
d’ajouter des sous-lisses au dessus des plates formes
intermédiaires.
Nous avons intégré ces sous-lisses dans nos nomenclatures
et nos modes de montage.
3. Montage et démontage
ATTENTION: Seules des personnes compétentes et informées
des modalités de montage et démontage sont autorisées à mon-
ter et démonter les échafaudages roulants.
Pour le montage ou le démontage 2 personnes minimum sont
nécessaires.
Vérifier si la totalité des pièces nécessaires, des outils adéquats et
des dispositifs de sécurités sont présents.
Avant le montage vérifier les points suivants:
- Les échafaudages roulants ne peuvent être montés ou déplacés que
sur des sols à niveau, stables supportant la charge; à défaut utiliser
des dispositifs répartissant la charge.
- Faire attention aux objets gênants.
- La vitesse du vent ne doit pas dépasser 12m/s.
ATTENTION: Ne pas utiliser des pièces endommagées. Seules
les pièces originales du fabricant peuvent être utilisées.
Monter les plateaux de montage tous les 2,00m lors du montage ou
du démontage de l'échafaudage (plateau avec trappe ou plinthe avec
dimensions 3000x280x50mm).
Pour un usage à l'extérieur utiliser les accessoires ou lest notifiés
dans le mode de montage ou d'emploi.
Avant toute utilisation vérifier la parfaite qualité du montage.
Monter l'échafaudage selon l'ordre chronologique des croquis du
mode de montage.
Pour le démontage procéder à l'inverse.
Longueur plancher x
Largeur du cadre
Hauteur maximum du
plancher, en extérieur
Hauteur maximum du
plancher, à l’intérieur
Charge maximale par m2
AxB h1 max.
h1 max.
h2 max. Max.

13
02.2005 0095535
La largeur de l’échafaudage est calculée pour un montage centré à
l’intérieur ne nécessitant pas de lest supplémentaire.
N.B.: si nécessaire, utiliser des traverses à rallonges ou stabili-
sateurs ou lests.
En cas de vents d’une vitesse supérieur à 12m/s l’échafaudage n’est
plus stable. Des lests supplémentaires sont nécessaires (attention
aux effets de tunnels entre les immeubles, immeubles en construction
sans vitrage, et angles d’immeubles. Dans ce cas démonter l’écha-
faudage ou déplacer ce dernier dans une zone protégée.
4. Sécurité
- Avant tout usage vérifier le montage correct et complet ainsi que les
dispositifs de sécurité.
- Bloquer les freins des roues pivotantes (partie rouge des leviers vers
le bas).
- Déplacer l’échafaudage dans le sens de la longeur lentement.
- Eviter les chocs et les objets gênants.
- Ne pas déplacer l’échafaudage en extérieur en cas de vent.
- L’usage sur plate-forme n’est autorisé que si les plinthes des planchers
sont montées.
- Aucune liaison avec d’autres échafaudages n’est autorisée.
- Les trappes doivent être fermées en position de travail.
- Eviter les charges horizontales et verticales qui pourraient entraîner
un basculement de l’échafaudage roulant, par ex.:
- charges horizontales (travail sur les limites de
constructions, ...)
- charges provoquées en cas de vents, effet de tourbillon de
tunnel entre les immeubles, immeubles en construction
non fermés et angles d’immeubles.
- Déplacer les outils et matériaux de bas en haut. Ne pas surcharger
la plate-forme.
- Vérifier le bon fonctionnement des stabilisateurs (si inclus) avant
usage.
- Vérifier le bon montage et serrage des traverses télescopiques
(si inclus).
- Avant usage vérifier le bon montage selon les normes nationales en
vigeur.
5. Règles de sécurité
- Eviter tous dommages aux pièces détachées durant le montage ou
le démontage de l’échafaudage.
- Eviter les dommages de stockages des pièces détachées.
- Stockage abrité recommandé.
- Eviter l’encrassage des pièces mobiles.
- Vérifer avant usage le bon état de fonctionnement des pièces
détachées.
- Remplacer les pièces défectueuses par des pièces d’origines.
© Hymer-Leichtmetallbau
Le contenu de ce mode de montage et d’emploi ne peut sans
autorisation écrite de la société Hymer être dupliqué, distribué
ou archivé.
(Sous réserve d’erreurs ou modifications)
6. Entretien et vérification
Stabilisateur en position
basse pour travailler sur
l’échafaudage.
Stabilisateur en position
haute pour le déplacement
de l’échafaudage.

14 0095535 02.2005
NL
Veiligheids-aanwijzingen
De volgende gegevens verstrekken informatie over alle aluminium
rolsteigers.
Bijvoorbeeld: HD 1004 - 3 - 7,6 / 11,6
1. Toelichting
Steiger overeenkomstig HD 1004; steigerklasse 3; maximale hoogte
bij gebruik buiten 7,6m; maximale hoogte bij gebruik binnen 11,6m.
2. Algemeen
Bij buitengebruik of gebruik in „open“ gebouwen dient u bij windsnel-
heden van meer dan 12m/s (Windkracht 6 volgens de schaal van
Beaufort; voelbare hinder bij het lopen), opkomende storm en ook aan
het einde van iedere werkdag het volgende in acht te nemen:
Rolsteigers afbreken of verplaatsen naar een windluwe plaats danwel
de steigers door gepaste maatregelen beveiligen tegen omvallen of
wegrollen.
De rolsteiger met behulp van de spindels (indien aanwijzzig) waterpas
stellen. De maximale afwijking mag niet meer dan 1% zijn t. o. v. de
staanders.
De opbouw- en gebruijksaanwijzing van de fabrikant van de
rolsteigers dient aangehouden te worden en puntsgewijs opgevolgd
te worden.
Volgens nieuwe arbo- en arabbesluiten; extra horizontaal als
kniestootrand op 0,5m boven ieder platform is verplicht en daarom
zowel in de onderdelenlijst als de opbouwinstructies opgenomen.
3. Op- en afbouw
ATTENTIE: Uitsluitend personen, die met deze Opbouw- en Ge-
bruiksaanwijzing bekend zijn, mogen de rolsteiger opbouwen en
gebruiken.
Voor op- en afbouw zijn tenminste 2 personen nodig.
Controleer of alle onderdelen, gereedschappen en veiligheidsvoor-
zieningen voor de opbouw van de rolsteiger ter plaatse voorhanden
zijn.
Voor opbouw dient het volgende onderzocht te zijn:
- Rolsteigers mogen alleen op egale en voldoende draagkrachtige
ondergrond opgesteld, verplaatst en gebruikt worden; maak gebruik
van lastverdeling (rijplaten e.d.) indien noodzakelijk.
- Houdt eventuele storende hindernissen in acht.
- De windsnelheid mag niet meer dan 12m/s zijn.
ATTENTIE: Beschadigde en verkeerde onderdelen mogen niet
gebruikt worden. Er mogen uitsluitend originele onderdelen
volgens de specificaties van de fabrkant gebruikt worden.
Voor de op- en afbouw van de rolsteiger dienen op iedere 2,00m
opbouwplatforms (platform met luik of steigerplank met een afmeting
van 3000x280x50mm) als standplaats aanwezig te zijn.
Bij gebruik buiten, of bij gebruik zonder uitzetpoten, dienen overeen-
komstig de opbouw- en gebruiksaanwijzing extra onderdelen en/of
ballast aangebracht te worden.
Voor gebruik dient de rolsteiger gecontroleerd te worden of deze
correct en juist is opgebouwd.
Opbouw dient overeenkomstig de volgorde van de afbeeldingen
plaats te vinden. Afbouw geschiedt in omgekeerde volgorde.
Platformlengte x
steigerbreedte
Max. hoogte platform bij
gebruik buiten
Max. hoogte platform bij
gebruik binnen
Toelaatbare belasting per m2
AxB h1 max.
h1 max.
h2 max. Max.

15
02.2005 0095535
De basisbreedte is zodanig, dat in gesloten ruimtes ballast niet nood-
zakelijk is bij gebruik van 4 uitzpoten.
Aanwijzing: waar noodzakelijk dienen uizetpoten en ballast
aangebracht te worden.
Bij windsnelheden van meer dan 12m/s is de stabiliteit niet meer
gegarandeerd. Extra windbelasting moet in acht genomen worden
(tunneleffect, open gebouwen en hoeken bij gebouwen). Dan dient de
rolsteiger afgebroken worden, of naar een windluwe plaats verplaatst
te worden.
4. Veilige opstelling
- Voor gebruik controleren op juiste en complete opbouw en de werk-
zaamheid van de veiligheitsvoorzieningen inspecteren.
- Remmen van de wielen vastzetten (rode hevel beneden).
- Verplaats rolsteiger alleen stapvoets en indien mogelijk in lengte-
richting.
- Vermijd botsingen.
- Verplaats rolsteigers alleen bij windstil weer.
- Gebruik de rolsteiger alleen dan, wanneer werkplatforms rondom zijn
voorzien van leuningen volgens aanwijzing van de fabrikant.
- Rolsteigers mogen niet met elkaar verbonden worden of onderdeel
uitmaken van een constructie.
- Doorgangsluiken dienen altijd gesloten te zijn.
- Wees extra voorzichtig met horizontale en verticale belasting, waar-
door de rolsteiger kan omvallen zoals bijv.:
- horizontale lasten (door werksaamheden aan constructies,
afdrukeffect van boormachines, ...)
- extra windbelasting, tunneleffekt in open gebouwen en
hoeken van gebouwen.
- Gereedschappen en materialen van onder naar boven binnen de
basis van de steiger doorgeven. Platforms niet overbelasten.
- Controleer de werking van de uitzetpoten (indien aanwijzig) voor
ieder gebruik.
- Basisverbreding (indien aanwijzig) juist aanbrengen en vastzetten.
- Houdt ook de lokale en nationale regelgeving in acht bij gebruik van
de rolsteiger.
5. Veiligheidsaanwijzingen
- Behandel alle onderdelen van de rolsteiger zorgvuldig zodat
beschadigingen vermeden worden.
- Sla de onderdelen goed op en bescherm deze tegen weersinvloeden.
- Controleer alle beweegbare onderdelen op vervuiling en juiste werking.
- Controleer alle onderdelen op beschadigingen.
- Vervang beschadigde en kapotte onderdelen.
© Hymer-Leichtmetallbau
De inhoud van deze opbouw- en gebruiksaanwijzing mag
zonder voorafgaande schriftelijke toestemming van de Fa.
Hymer in geen enkele vorm, zowel ingeheel als in delen
gekopieerd, doorgegeven, verspreid of opgeslagen worden.
(Vergissingen entechnische wijzigingen voorbehouden)
6. Onderhoud
Uitzetpoot in gebruik:
draaiknop in onderste
positie vastzetten.
Uitzetpoot bij gebruik:
draaiknop in bovenste
positie vastzetten.

16 0095535 02.2005
E
Indicaciones técnicas de seguridad
Los siguientes datos son necesarios para la descripción de todos
los andamios móviles y todas sus piezas:
Ejemplo: HD 1004 - 3 - 7,6 / 11,6
1. Explicación
Plataforma según HD 1004; Grupo de andamio 3; altura máx. de
plataforma en recintos abiertos 7,6m; altura máx. de plataforma en
recintos cerrados 11,6m.
2. Información general
En caso de utilización en exteriores cuando la intensidad de viento
supra los 12m/s (intensidad viento 6 según escala de Beaufort) el
andamio debe de ser transladado a una zona protegida del aire,
desmontado o asegurado adicionalmente contra caida y rodaje:
El andamio móvil debe de ser colocado con ayuda de los husillos
(en caso existente) perpendicularmente.
La desviación máx. de las verticales no debe de sobrepasar el 1%.
Las instrucciones de uso y montaje del fabricante deben de ser
respetadas y seguidas según orden explicativo.
Según la resolución de la sociedad profesional del empleo, se
dictamina de que los tubos de refuerzo son necesarios colocarlos
adicionalmente, 0,5m por encima de los tablados.
3. Montaje y desmontaje
ATENCIÓN: Solo personas que tengan conocimiento de estas
instrucciones de uso y montaje están autorizadas para montar y
usar el andamio.
Para el montaje y desmontaje son necesarias por lo menos 2
personas.
Es necesario revisar que todos las piezas, herramientas como
elementos de seguridad esten a disposición antes del montaje o
desmontaje.
Antes del montaje deben de ser comprobados los siguientes puntos:
- Andamios móviles solo pueden ser montados y usados sobre super-
ficies resistentes. Dado el caso deben de ser usadas bases para
repartir el peso.
- Se deben tener en cuenta posibles obstaculos molestos.
- La intensidad del viento no debe superar los 12m/s.
ATENCIÓN: Piezas rotas o defectuosas no pueden ser usadas.
Solo se deben usar piezas originales según instrucciones del
fabricante para el montaje.
Para el montaje y desmontaje de los andamios móviles deben de ser
usadas bases de montaje (tablado con trampilla de paso o tablones
de las medidas 3000x280x50mm) en una distancia vertical de 2,00m
como superficie de posición para el personal.
Para el montaje se deben respetar las instrucciones de uso y montaje
del fabricante y se tiene que guiar según las indicaciónes en los
dibujos de seguridad técnica.
Para el desmontaje, se debe aplicar lo mismo pero en sentido
contrario.
Largura plataforma x
anchura bastidor
Máx. altura admisible de la
plataforma de trabajo en
exteriores
Máx. altura admisible de la
plataforma de trabajo en
interiores
Máx. carga admisible por m2
AxB h1 máx.
h1 max.
h2 máx. Máx.

17
02.2005 0095535
La posición del ancho de una plataforma está regulado, según una
utilización en recintos cerrados. No es necesario un lastrado adicional
en un montaje céntrico.
Indicación: Según determinación, es necesario la utilización de
ensanche de traviesas, estabilizadores o lastres.
Si la intensidad del viento supera los 12m/s la seguridad de posición
ya no esta garantizada. Tienen que ser consideradas las cargas de
viento adicionales (efecto tunel en edificios de paso, edificios sin
rematar y en esquinas de edificios). Entonces el andamio debe de ser
desmontado o trasladado a una zona protegida del viento.
4. Seguridad de posición
- Antes de uso, comprobar si el motaje es correcto y completo asi
como la eficazia de los aseguramientos.
- Los frenos de las ruedas deben de ser desbloqueadas, partes rojas
de las palancas hacia arriba.
- Transladar el andamio en posición longitudinal o de esquina
lentamente a velocidad de paso.
- Evitar cualquier golpe con obstaculos.
- El andamio montado al aire libre de forma unilateral, sólo puede ser
usado con viento calmado.
- El andamio sólo puede ser usado si los tablados que son usados están
protegidos por todos los lados, según las normas del fabricante.
- No conectar o montar en andamios móviles con otros elementos
individuales.
- Las trampillas de paso de las plataformas tienen que estar siempre
cerradas.
- Se avisa de lastres horizontales o verticales que puedan provocar
una caida del andamio p.ej.:
- lastres horizontales (por trabajos en construcciónes
colidantes)
- cargas de vientos adicionales efecto tunel en edificios de
paso, edificios sin rematar o en esquinas de edificios.
- Transpasar herramientas o materiales de abajo hacia arriba. No
cargar la superficie de posición.
- Comprobar la eficacia de los estabilizadores (en caso existente)
antes de su uso.
- Ensanche de traviesa (en caso existente) montarla y fijarla
correctamente.
- Respetar las normas de utilización de andamios móviles según
reglamentaciones nacionales o locales.
5. Determinaciónes de seguridad
- Elementos individuales del andamio móvil deben ser manejados con
cuidado en caso de montaje y desmontaje para evitar roturas los
mismos.
- Almacenar con cuidado las piezas para evitar un deterioro.
- Evitar que las piezas del andamio estén expuestos a la interperie y
almacenar en recintos cerrados.
- Revisar todas las piezas y elementos individuales por roturas o
desperfectos.
- Cambiar las piezas deterioradas por nuevas y originales.
© Hymer-Leichtmetallbau
El contenido de las instrucciónes de montaje, no se pueden
dublicar, traspasar, difundir o archivar, sin el consentimiento
por escrito por la empresa HYMER LEICHTMETALLBAU.
(Se reserva el derecho de error o de modificaciónes técnicas)
6. Cuidado, mantenimiento y revisión
Hymer - Leichtmetallbau
D-88228 Wangen i. Allgäu - Käferhofen
Postfach 1265 Phone: [phone] Fax: 700-179
e-mail: [email protected] Internet: www.hymer.de
Estabilizadores en
uso:
Atornillar la tuerca en
la posición abajo.
Estabilizadores en
movimiento:
Atornillar la tuerca
en la posición alta.
