- Es wird gewarnt vor horizontalen und vertikalen Lasten, welche ein
Umkippen der Fahrbaren Arbeitsbühne bewirken können wie z. B.:
- horizontale Lasten (durch Arbeiten auf angrenzenden
Konstruktionen, ...)
- zusätzliche Windlasten (Tunneleffekt von Durchgangsge-
bäuden, unverkleideten Gebäuden und Gebäudeecken)
- Werkzeuge oder Materialien von unten nach oben weiterreichen.
Belagebene nicht überlasten.
- Die Wirksamkeit des Auslegers (falls vorhanden) vor jeder Benut-
zung kontrollieren.
- Für den Gebrauch der Fahrbaren Arbeitsbühne die nationalen oder
örtlichen Regelungen beachten.
Hinweis: Wenn festgelegt, sind Verbreiterungstraversen oder
Ausleger und Ballast anzubringen.
Bei Windgeschwindigkeiten von mehr als 12m/s ist die Standsicher-
heit nicht mehr garantiert. Zusätzliche Windlasten müssen berü-
cksichtigt werden (Tunneleffekt von Durchgangsgebäuden, unverklei-
deten Gebäude und Gebäudeecken). Dann muss die Fahrbahre
Arbeitsbühne abgebaut oder in einen windgeschützten Bereich ge-
fahren werden.
4. Standsicherheit
- Vor Benutzung den richtigen und vollständigen Aufbau sowie die
Wirksamkeit der Sicherungen überprüfen.
- Bremsen der Fahrrollen sind festzustellen (rote Hebelseite unten)
(falls vorhanden).
- Fahrbare Arbeitsbühne möglichst in Längsrichtung oder über Eck
(Schritttempo) verfahren.
- Jeglichen Aufprall auf Hindernisse vermeiden.
- Fahrbare Arbeitsbühne nur verwenden, wenn die genutzten Belag-
flächen allseitig mit Seitenschutz nach Herstellerangabe versehen
sind.
- Fahrbare Arbeitsbühnen weder untereinander noch mit anderen
baulichen Anlagen verbinden.
- Durchstiegsklappen müssen außer beim Durchsteigen immer ge-
schlossen sein.
5. Sicherheitsbestimmungen
- Einzelteile der Fahrbaren Arbeitsbühne während dem Auf- und Ab-
bau und dem Transport mit Sorgfalt behandeln, damit Beschädigun-
gen vermieden werden.
- Sorgfältige Lagerung der Gerüstbauteile um Beschädigung auszu-
schliessen.
- Gerüstbauteile vor Witterungseinflüssen geschützt lagern.
- Alle beweglichen Teile auf einwandfreie Funktion und Verschmut-
zung überprüfen.
- Alle Gerüstbauteile auf evtl. Beschädigung hin überprüfen.
- Beschädigte Gerüstbauteile durch unbeschädigte Bauteile ersetzen.
© Hymer-Leichtmetallbau
Der Inhalt dieser Aufbau- und Gebrauchsanweisung darf ohne
vorherige schriftliche Genehmigung durch die Fa. Hymer in
keiner Form, weder ganz, noch teilweise vervielfältigt, weiter-
gegeben, verbreitet oder gespeichert werden.
(Irrtum und technische Änderungen vorbehalten)
6. Pflege, Instandhaltung und Prüfung
- Es darf nur eine Bühne belastet werden.
- Es darf nur auf einer Bühne gearbeitet werden.
- Es dürfen sich mehr als eine Person auf der Belagebene befinden,
sofern die maximale Gesamtbelastung nicht überschritten wird.

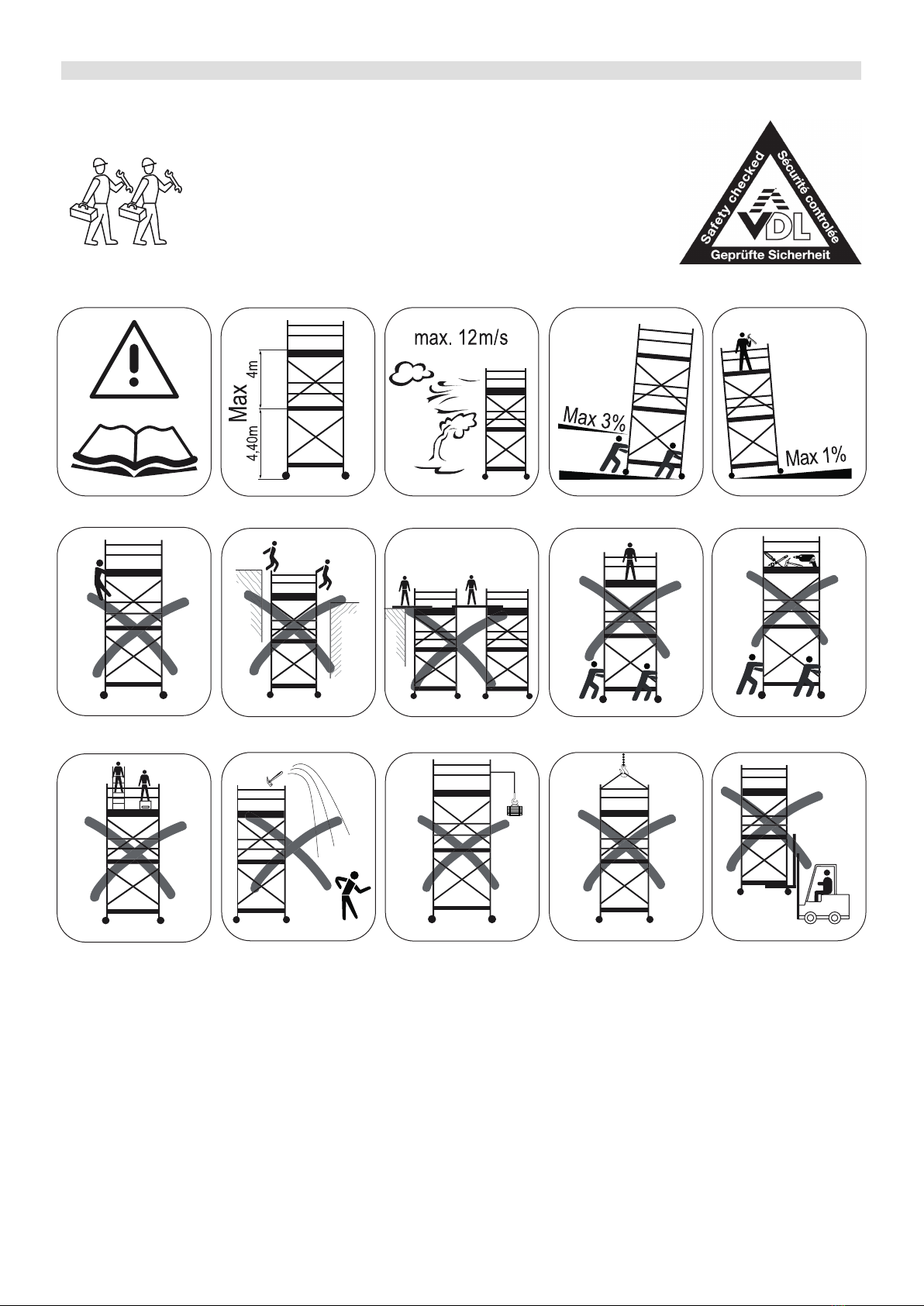

Safety instructions
The following data gives information on all mobile aluminium towers
and are compulsory.
Example: EN 1004 - 3 - 4,65 / 4,65
1. Notice
Aluminium tower according EN 1004; Class 3; maximum height
outdoors 4,65m; maximum height indoors 4,65m.
2. General information
When in use outside or in open structures, at windspeeds of 12m/s
and more (windforce 6 on the Beaufort scale, noticable hinder when
walking), oncoming gales or at the end of each working day or shift
change, attention has to be paid to the following:
Dismantle aluminium tower, or move into a windsheltered area, or
secure it adequatly against tipping over or rolling away.
The aluminium tower can be levelled out by the spindles ( if attached).
The maximum deviation of the upright position may not be more than
1% level. The manufacturers instructions for the aluminium tower has
to be followed and should take place in given order.
Safety Legislation: Horizontal brace at 0,5m above each platform is
obligatory and therefore mentioned in the parts-list and the
instructions.
3. Erection and dismantling
ATTENTION: only persons familiar with these instructions are
allowed to erect, dismantle and use the aluminium tower.
For erecting and dismantling at least 2 persons are needed.
Before erecting the aluminium tower, ensure yourself if all parts, tools
and safety equipment are directly available on location.
Check following points before erecting:
- Aluminium towers shall only be used and only be moved manually
on firm, levelled surface which is free from obstacles; distribute loads
evenly, when necessary with planks or equivalent equipment.
- Windspeeds may not exceed 12m/s.
ATTENTION: Damaged or faulty parts may not be used. Only use
original parts from the manufacturer.
When erecting and dismantling the aluminium tower, platforms at
every 2 meter (trapdoor decks or scaffolding planks, or appropriate
plank) are to be used. When used outside or against a wall, additional
parts and/or ballast has to be used according to the manufacturers
instructions.
Before use, check that the tower has been erected correctly and
completely.

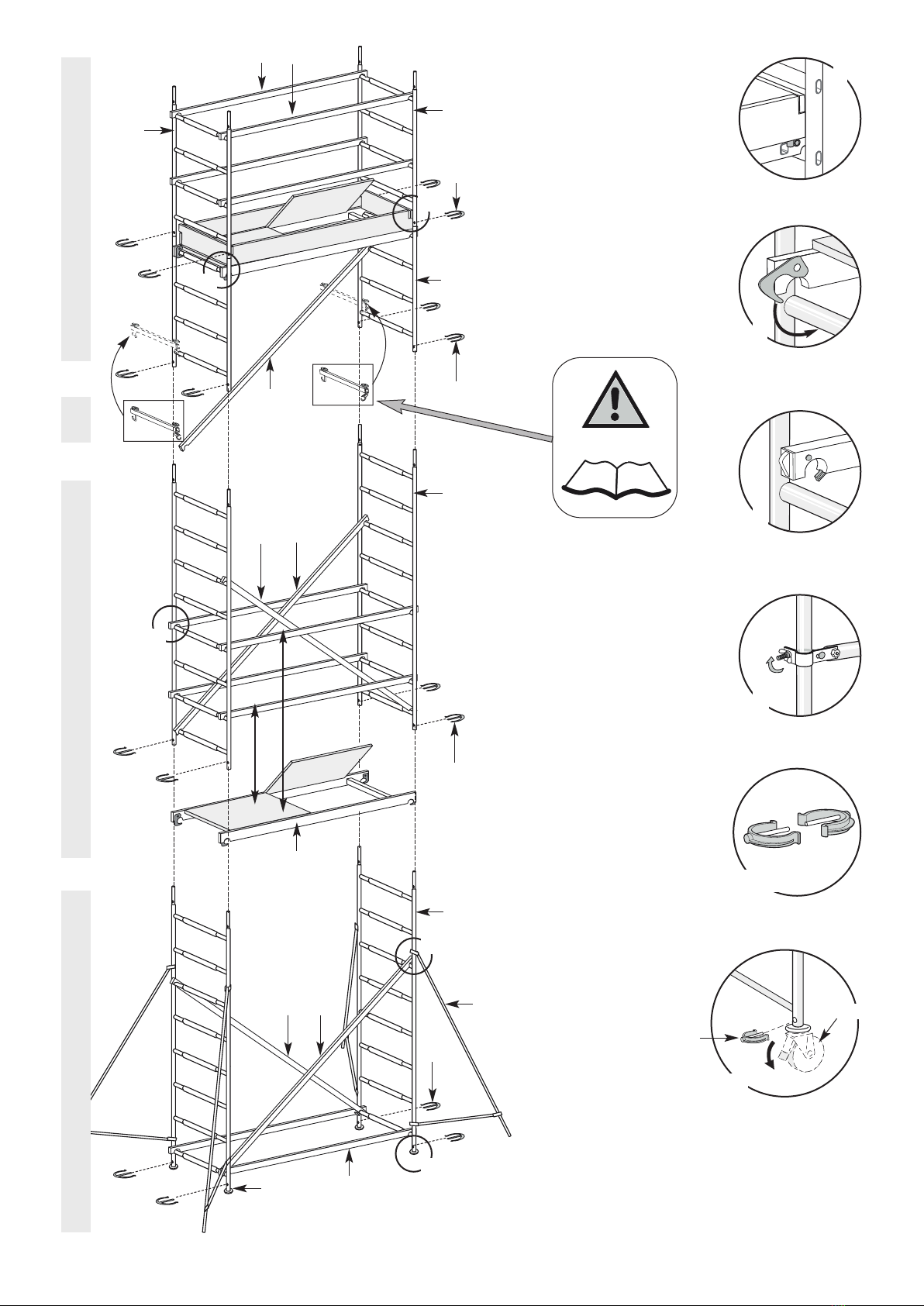

To erect the aluminium tower follow the pictures in the instructions.
Dismantling should take place in reverse order.
Platformlength x framewidth Max. platformheight outdoors Max. platformheight indoors Max. load kg/sq. m
A x B h1 max.
h1 max.
h2 max. Max.
2017-02 0095581 70094 9
