IB RUBINETTERIE ELIO EO314 1 User manual

ISTRUZIONI DI MONTAGGIO
FITTING INSTRUCTIONS
NOTICE DE MONTAGE
ELIO
EO314
Parte esterna
Exposed parts
Partie extérieure
EO314_1
EO314_2

IT
DATI TECNICI
Pressione dinamica min: 0.5 bar
Pressione MAX di esercizio: 5 bar
Pressione di esercizio raccomandata: 1-5 bar
Si raccomanda di utilizzare un riduttore di pressione,
se all’interno dell’impianto si hanno pressioni statiche superiori a 5 bar.
Temperatura MAX acqua calda: 80°C
NORME DI INSTALLAZIONE, MANUTENZIONE E VERIFICHE PRELIMINARI
Perchè il suo apparecchio funzioni nella maniera corretta e possa durare nel tempo, occorre
che vengano rispettate le modalità di installazione e manutenzione illustrate in questo opu-
scolo. Adarsi ad un idraulico qualicato. Assicurarsi che l’impianto sia stato liberato da tutti
i detriti ed impurità esistenti.
INSTALLAZIONE
Fig. 1: Svitare le viti del carter ed estrarlo. Svitare le viti e smontare i tappi piatti. Svitare il tappo
tondo. ATTENZIONE: non buttare le 8 viti, serviranno nuovamente.
Fig. 2-3: Avvitare l’inserto baionetta. Posizionare il blocco cartuccia e il blocco deviatore nel
corpo incasso, facendo attenzione a centrare le spine posteriori. Fissare i blocchi cartuccia
avvitando le quattro viti.
Dopo aver completato l’installazione del blocco cartuccia, aprire i rubinetti d’arresto e verica-
re il corretto funzionamento del miscelatore. Controllare la mancanza di perdite nell’impianto.
Fig. 4: Inserire il supporto doccia e avvitare il grano per garantire il corretto ssaggio.
Fig. 5: Inserire l’anello quadro sul blocco cartuccia e avvitare la ghiera per il bloccaggio. Avvita-
re l’anello tondo sul blocco deviatore.
Fig. 6: Innestare la piastra sul corpo ad incasso, dopo aver ssato la guarnizione biadesiva.
Fig. 7: Avvitare il raccordo al supporto doccia. Innestare il pomolo sulla broccia del deviatore,
avvitare il grano per garantire il corretto ssaggio. Inserire il copriforo.
Fig. 8: Inserire la maniglia quadra, avvitare il grano per garantire il corretto ssaggio. Inserire
il copriforo.
Fig. 9: Collegare il essibile al supporto doccia e alla doccetta inserendo la valvola regolazione
di portata (tenere la guarnizione della valvola rivolta verso l’alto).
PULIZIA
Per una corretta pulizia, lavare esclusivamente con acqua e sapone, risciacquare ed asciugare
con una pelle di daino e panno morbido. Evitare assolutamente l’impiego di alcool, solventi,
detersivi solidi o liquidi contenenti sostanze corrosive o acide, stronacci con bre sintetiche,
spugne abrasive, tamponi con li metallici, poichè potrebbero alterare irreversibilmente le su-
perci trattate.
L’UTILIZZO DI QUESTO TIPO DI DETERGENTI PER LA PULIZIA DEL RUBINETTO FA DECADERE
QUALSIASI GARANZIA SULLA SUPERFICIE DELLO STESSO DA PARTE DI IB.

EN
TECHNICAL DATA
Minimum dynamic pressure: 0.5 bar
Maximum operational pressure: 5 bar
Recommended operational pressure: 1-5 bar
It’s recommended to use a pressure reducer in case of
static pressure superior than 5 bar inside the waterpipe.
Maximum hot water temperature: 80°C
INSTALLATION, MAINTENANCE AND PRELIMINARY CHECKING PROCEDURE
In order to get your device work correctly and ne in time, must ensure compliance with the
mode of installation and maintenance described in this booklet. Relying on a qualied plumber.
Make sure that the system is free from all debris and impurities existing.
INSTALLATION

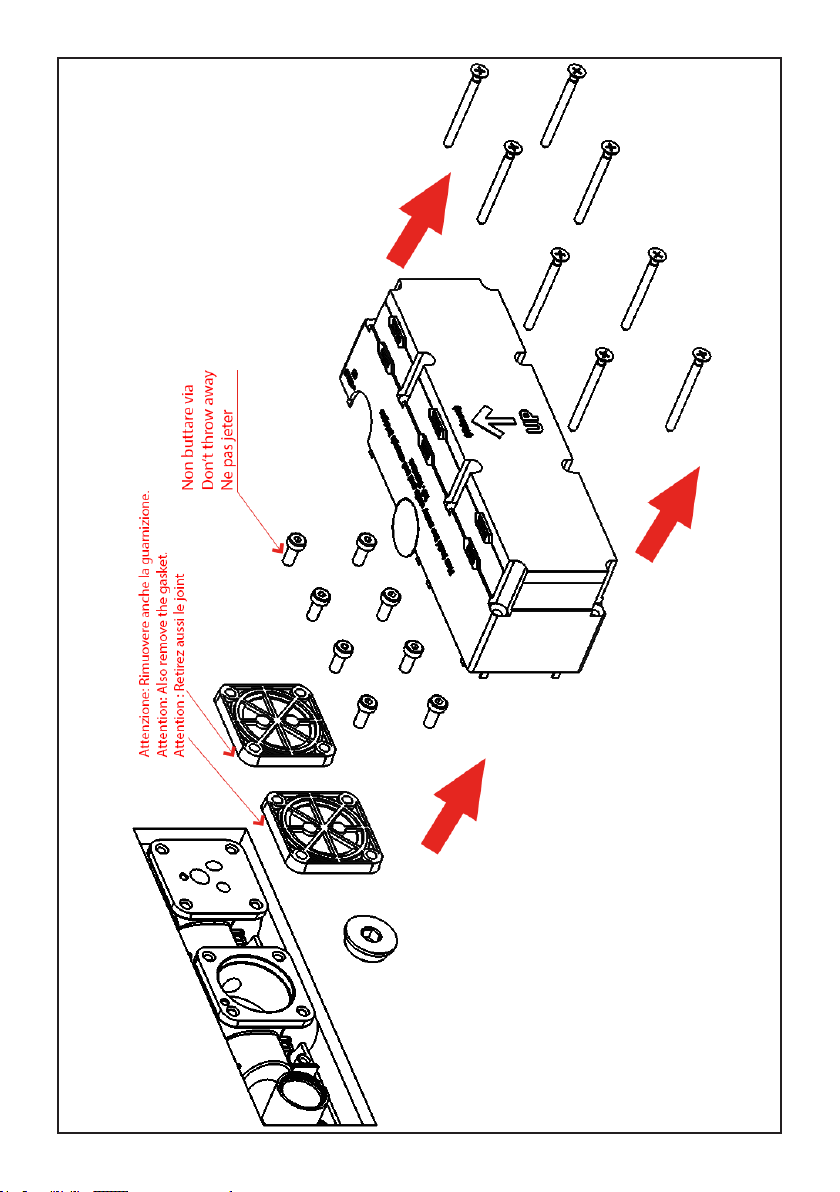

Fig. 1: Unscrew the screws from the carter and remove it. Unscrew the screws and remove the
at cover. Unscrew the round protection cover. ATTENTION: do not throw the 8 screws, you will
need them.
Fig. 2-3: Screw the bayonet tting. Position the cartridge lock and the diverter lock in the bu-
ilt-in body, being careful to centre the rear plug. Fit the cartridge locks by tightening the four
screws.
After completing the installation of the cartridge lock, turn on the stopcocks and check that the
mixer tap unit operates correctly. Check for eventual leaks.

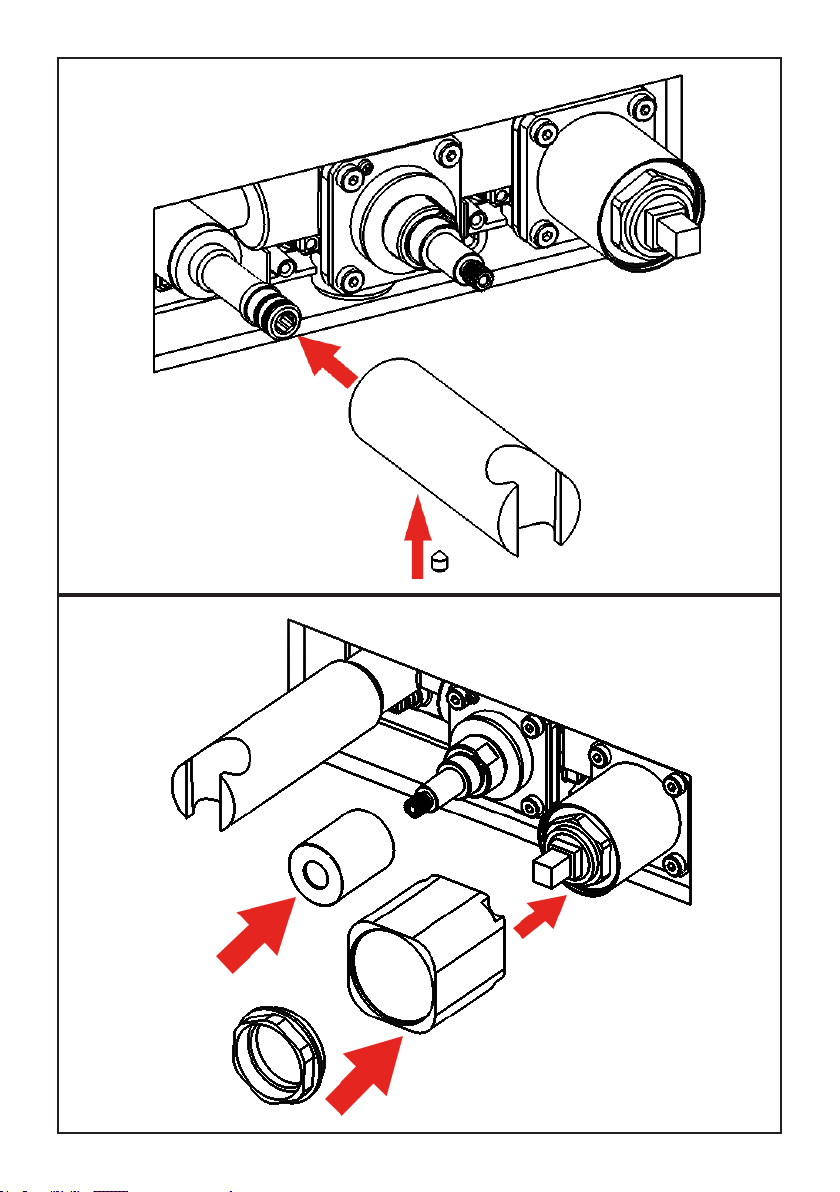

Fig. 4: Insert the shower support and screw the grubscrew to ensure correct xing.
Fig. 5: Insert the square ring on the cartridge lock and screw the ring nut for locking it. Screw
the round ring on the diverter lock.
Fig. 6: Engage the plate on the built-in body, after having xed the double-sided adhesive
gasket.

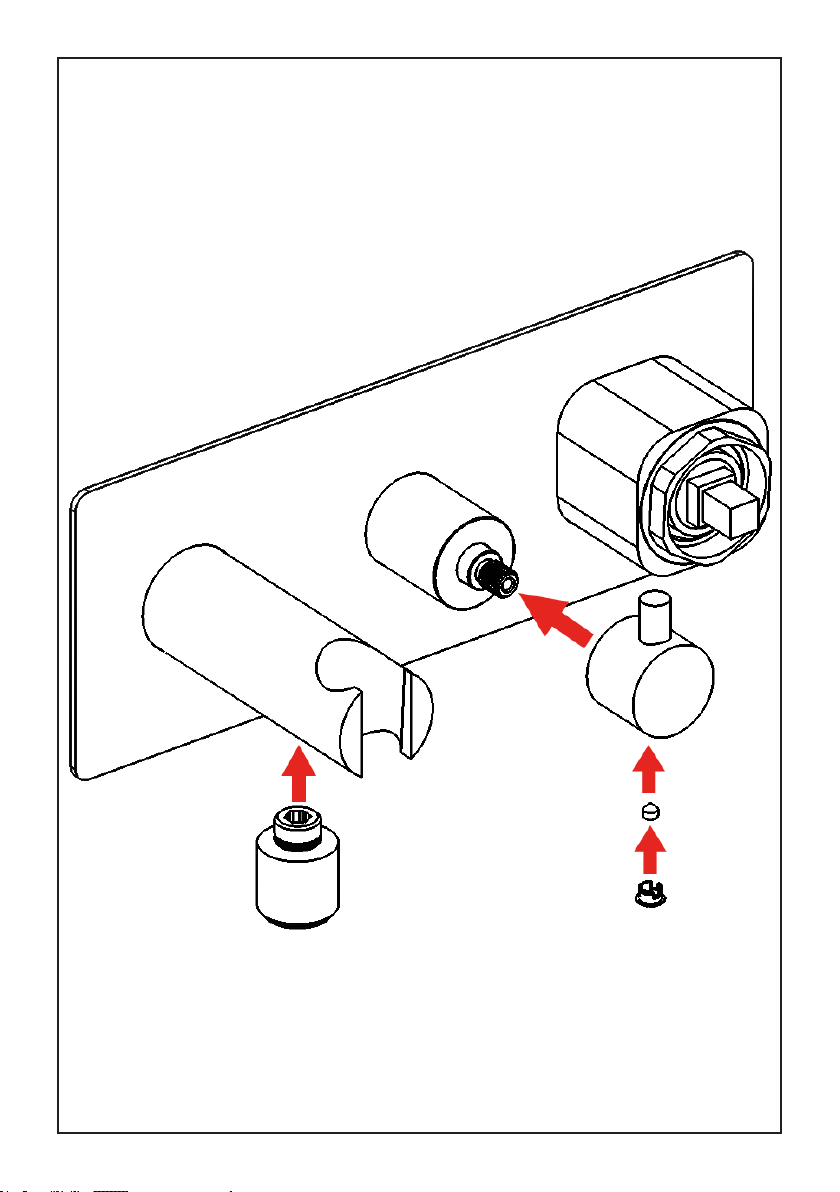

Fig. 7: Screw the connection to the shower holder. Engage the knob on the diverter broach,
screw the grubscrew to ensure correct fastening. Insert the hole cover nut.

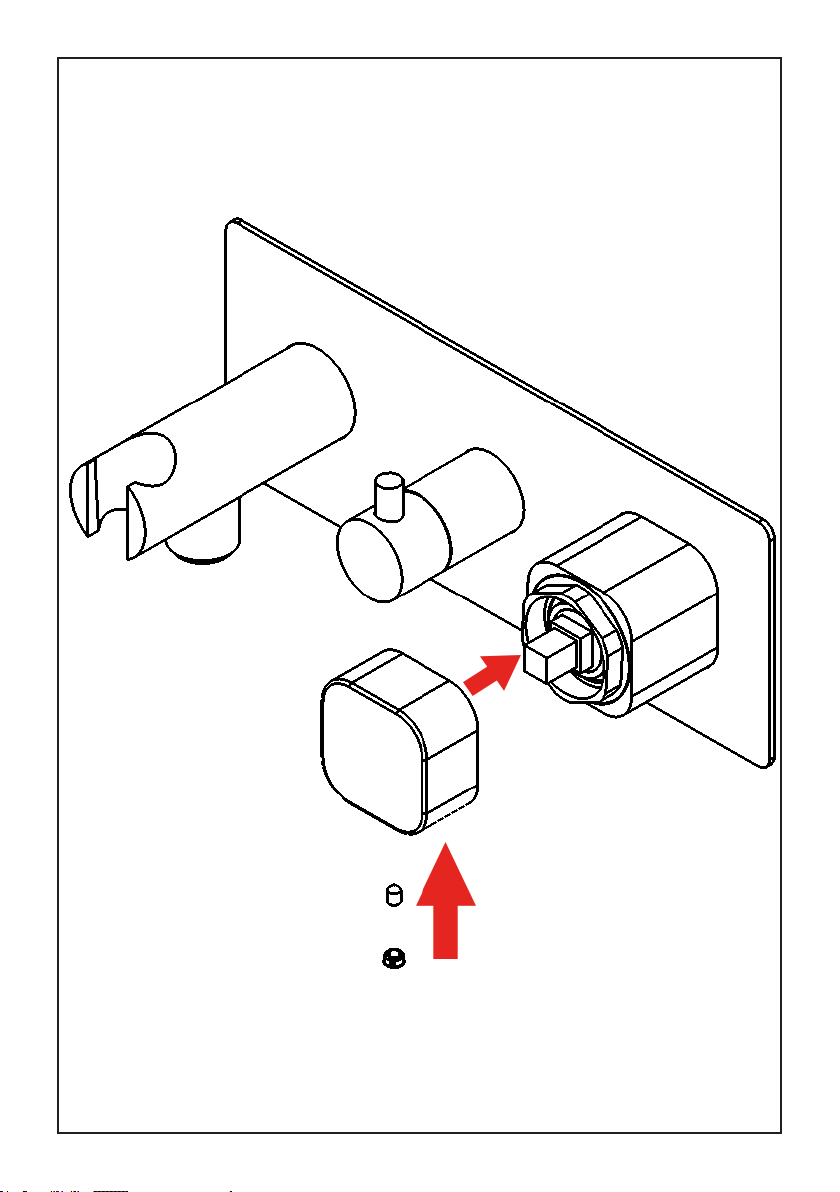

Fig. 8: Insert the square handle, screw the grubscrew to ensure correct fastening. Insert the
hole cover nut.

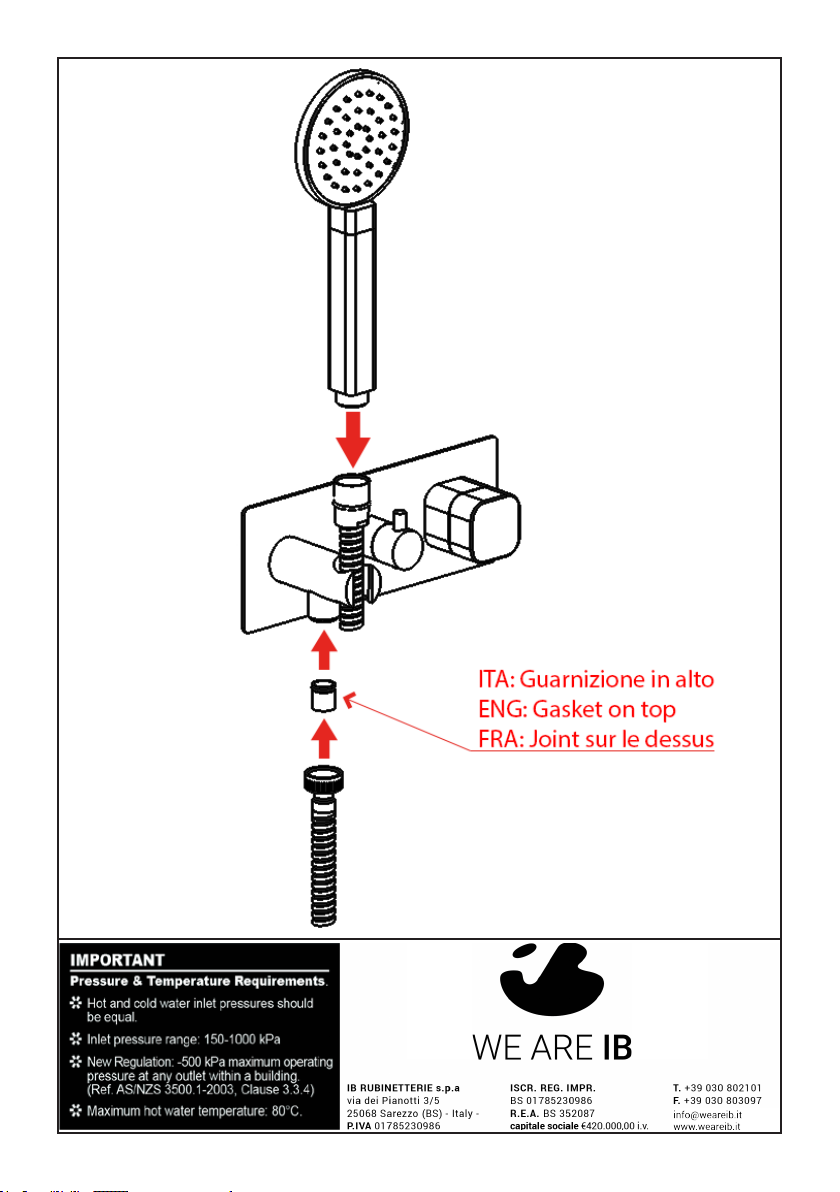

Fig. 9: Connect the hose to the shower support and to the hand shower by inserting the ow
control valve (keep the valve gasket facing upwards).
CLEANING
In order to obtain a correct cleanliness, exclusively wash them with soap and water, rewash and
dry them with a soft towel and deerskin. Avoid the usage of alcohol, solvents, solid or liquid
detergents which contain corrosive or acidic substances, abrasive sponges, swab with metallic
strings because they could irreversibly compromise the surfaces.
THE USAGE OF THIS KIND OF DETERGNETS DURING THE CLEANING OF THE MIXER EXCLUDE
IB RUBINETTERIE FROM ANY WARRANTY OBLIGATION.

FR
CARACTERISTIQUES TECHNIQUES
Pression dynamique minimale : 0.5 bar
Pression de service maximale : 5 bar
Pression de service recommandée : 1-5 bar
Il est recommandé d’utiliser un réducteur de pression en cas,
dans le système hydraulique, il y a des pressions statiques supérieures à 5 bar.
Température maximum d’eau chaude : 80°C
INSTALLATION, D’ENTRETIEN ET VÉRIFICATIONS PRÉLIMINAIRES
Pour assurer le bon fonctionnement du produit et il puisse durer dans le temps, il est nécess-
aire qu’ils soient remplies les procédures de installation et l’entretien dénies dans la brochure.
S’appuyer sur un plombier qualié. S’assures que les tuyauteries soient nettoyées par toutes
saletés et résidus.
INSTALLATION
Fig. 1: Dévisser les vis du carter et le retirer. Dévissez les vis et retirez le bouchon plat. Dévissez
le capuchon rond. ATTENTION: ne jetez pas les 8 vis, vous en aurez encore besoin.
Fig. 2 - 3: Visser l’insert à baïonnette. Placez le blocage de la cartouche et le blocage du dév-
iateur dans le corps encastré, en prenant soin de centrer la che arrière. Fixez le blocage de la
cartouche en serrant les quatre vis.
Une fois terminés l’installation du blocage de la cartouche, ouvrir le robinet d’arrêt pour vérier
le bon fonctionnement. Vérier l’absence de fuites.
Fig. 4: Insérez le support de douche et vissez la vis pour assurer une xation correcte.
Fig. 5: Insérez la bague carrée sur le bloc cartouche et vissez l’écrou de blocage. Visser la ba-
gue ronde sur le blocage du déviateur.
Fig. 6: Engager la plaque sur le corps encastré, après avoir xé le joint adhésif double face.
Fig. 7: Visser la connexion au support de douche. Engager le bouchon sur la broche du déviat-
eur, visser la vis pour assurer une xation correcte. Insérez le bouchon cache trou.
Fig. 8: Insérez la poignée carrée, vissez la vis pour assurer une xation correcte. Insérez le
bouchon cache trou.
Fig. 9: Raccordez le tuyau au support de douche et à la douchette en insérant la vanne de rég-
ulation de débit (gardez le joint de la vanne orienté vers le haut).
NETTOYAGE
An d’assurer un bon nettoyage, laver exclusivement avec eau et savon, rincer et essuyer avec
un chiffon doux. N’utiliser jamais alcool, solvants, de poudres à récurer ni de nettoyants acides
et éponges abrasives ou éponges métalliques car risquent de causer des dommages irrémédi-
ables.
L’UTILISE DES CES DETERGENTS POUR LE NETTOYAGE DU MITIGEUR REND CADUQUE LA
GARANTIE SUR LA SURFACE DE-CI PAR IB.

Fig. 1

Fig. 2

Fig. 3

Fig. 4
Fig. 5

Fig. 6

Fig. 7

Fig. 8

Fig. 9
Rev.: 29/09/2021
