Icom IC-M25 User manual

S-15208XZ-C1
August 2015
VHF MARINE TRANSCEIVER
iM25
iM25EURO

This service manual describes the latest technical informa-
tion for the IC-M25 and IC-M25EURO v h f t r a n s c e i v e r , at the
time of publication.
DO NOT reverse the polarities of the power supply when con-
necting the transceiver.
DO NOT apply an RF signal of more than 20 dBm (100 mW) to
the antenna connector. This could damage the transceiver’s
front-end.
To upgrade quality, any electrical or mechanical parts
and internal circuits are subject to change without notice
or obligation.
Be sure to include the following four points when ordering
replacement parts:
1. 10-digit Icom part number
2. Component name
3. Equipment model name and unit name
4. Quantity required
<ORDER EXAMPLE>
1110003491 S.IC TA31136FNG IC-M25 MAIN UNIT 5 pieces
8820001210 Screw 2438 screw IC-M25EURO Top cover 10 pieces
Addresses are provided on the inside back cover for your
convenience.
ORDERING PARTS
1. Make sure that the problem is internal before disassem-
bling the transceiver.
2. DO NOT open the transceiver until the transceiver is dis-
connected from its power source.
3. DO NOT force any of the variable components. Turn them
slowly and smoothly.
4. DO NOT short any circuits or electronic parts. An insulated
tuning tool MUST be used for all adjustments.
5. DO NOT keep power ON for a long time when the trans-
ceiver is defective.
6. DO NOT transmit power into a Standard Signal Generator
or a Sweep Generator, otherwise the RF power may dam-
age them.
7. ALWAYS connect a 30 dB to 40 dB attenuator between the
transceiver and a Deviation Meter or Spectrum Analyzer,
when using such test equipment.
8. READ the instructions of the test equipment thoroughly
before connecting it to the transceiver.
REPAIR NOTES
INTRODUCTION
CAUTION
(IC-M25)
Icom, Icom Inc. and the Icom logo are registered trademarks of Icom Incorporated (Japan) in Japan, the United States, the
United Kingdom, Germany, France, Spain, Russia, Australia, New Zealand, and/or other countries.
MODEL
NAME
VERSION
NAME
VERSION
NUMBER
TX OUTPUT
POWER
IC-M25
USA #01 5W/1W
EXP #02 5W/1W
CHN #03 5W/1W
IC-M25EURO
EUR #05 5W/1W
UK #06 5W/1W
FRG #07 5W/1W
(1W/0.5W)
HOL #08 5W/1W
AUS #09 5W/1W
IC-M25
USA-01 #11 5W/1W
EXP-01 #12 5W/1W
CHN-01 #13 5W/1W
IC-M25EURO
EUR-01 #15 5W/1W
UK-01 #16 5W/1W
FRG-01 #17 5W/1W
(1W/0.5W)
HOL-01 #18 5W/1W
AUS-01 #19 5W/1W
IC-M25
USA-02 #21 5W/1W
EXP-02 #22 5W/1W
CHN-02 #23 5W/1W
IC-M25EURO
EUR-02 #25 5W/1W
UK-02 #26 5W/1W
FRG-02 #27 5W/1W
(1W/0.5W)
HOL-02 #28 5W/1W
AUS-02 #29 5W/1W

TABLE OF CONTENTS
SECTION 1 SPECIFICATIONS
SECTION 2 INSIDE VIEWS
SECTION 3 DISASSEMBLY INSTRUCTION
SECTION 4 BATTERY PACK REPLACEMENT
SECTION 5 CIRCUIT DESCRIPITON
5-1 RECEIVER CIRCUITS...................................................................................... 5-1
5-2 TRANSMITTER CIRCUITS............................................................................... 5-2
5-3 FREQUENCY SYNTHESIZER CIRCUITS ....................................................... 5-3
5-4 VOLTAGE BLOCK DIAGRAM ........................................................................... 5-3
SECTION 6 ADJUSTMENT PROCEDURES
6-1 PREPARATION ................................................................................................. 6-1
6-2 FREQUENCY ADJUSTMENT .......................................................................... 6-2
6-3 RECEIVE ADJUSTMENT ................................................................................. 6-3
6-4 TRANSMIT ADJUSTMENT............................................................................... 6-3
SECTION 7 PARTS LIST
SECTION 8 MECHANICAL PARTS
SECTION 9 BOARD LAYOUTS
SECTION 10 BLOCK DIAGRAM
SECTION 11 VOLTAGE DIAGRAM

1-1
SECTION 1 SPECIFICATIONS
MGENERAL
IC-M25 (Except [CHN])D
• Frequency coverage (MHz):
TX 156.025–157.425
RX 156.050–163.275
• Mode: FM (16K0G3E)
•
Power supply voltage
: 3.7 V DC nominal (negative ground)
• Current drain (approximately):
TX (5 W/1.0 W) 2.3 A/0.9 A
Maximum audio (internal SP) 0.30 A
Maximum audio (external SP) 0.20 A
• Frequency stability: ±10 ppm
• Operating temperature:
–20°C to +60°C (–4°F to +140°F)
• Dimensions (projections not included):
56.6 (W) × 134.2 (H) × 30.5 (D) mm,
2.2 (W) × 5.3 (H) × 1.2 (D) inch
• Weight: 220 g, 7.8 oz (approximately)
(including the supplied antenna and belt clip)
IC-M25EURO/IC-M25 only [CHN]D
• Frequency coverage (MHz):
TX 156.000–161.450
[EUR], [FRG], [UK] and [CHN]
156.000–161.600 [HOL]
156.025–157.425 [AUS]
RX 156.000–163.425 [EUR], [FRG], [HOL], [UK] and [CHN]
156.300–162.025 [AUS]
• Mode:
FM (16K0G3E)
• Power supply voltage:
3.7 V DC nominal (negative ground)
• Current drain (approximately):
TX (5.0 W/1.0 W/0.5 W*) 2.3 A/0.9 A/0.7 A*
*For only [FRG]
Maximum audio (internal SP) 0.30 A
Maximum audio (external SP) 0.20 A
• Frequency stability:
±1.5 kHz
[EUR], [FRG], [HOL], [UK] and [CHN]
±10 ppm [AUS]
• Operating temperature:
–15°C to +55°C [EUR], [FRG], [HOL], [UK] and [CHN]
–10°C to +55°C [AUS]
• Dimensions (projections not included):
56.6 (W) × 134.2 (H) × 30.5 (D) mm,
2.2 (W) × 5.3 (H) × 1.2 (D) inch
• Weight (approximately):
220 g, 7.8 oz (including the supplied antenna and belt clip)
MTRANSMITTER
IC-M25 (Except [CHN])D
• Output power: 5 W (approximately)/1 W
• Modulation system: Variable reactance frequency modulation
• Maximum frequency deviation:
±5 kHz
• Adjacent channel power:
70 dB
• Spurious emissions: –68 dBc typical
• Residual modulation: 40 dB
• Audio frequency response:
+1 dB to –3 dB of 6 dB octave from 300–3000 Hz
IC-M25EURO/IC-M25 only [CHN]D
• Output power: 5 W (approximately)/1 W/0.5 W*
*For only [FRG]
• Modulation system: Variable reactance frequency modulation
• Maximum frequency deviation:
±5 kHz
• Adjacent channel power:
70 dB
• Spurious emissions:
0.25 µW
[EUR], [FRG], [HOL], [UK] and [CHN]
0.25 µW typical [AUS]
• Residual modulation: 40 dB
• Audio frequency response:
+1 dB to –3 dB of 6 dB octave from 300–3000 Hz
MRECEIVER
IC-M25 (Except [CHN])D
• Sensitivity : 0.25 µV (–12 dBµ) typical (at 12 dB SINAD)
• Squelch sensitivity: 0.25 µV (–12 dBµ) typical (at threshold)
• Intermodulation: 70 dB typical
• Spurious response: 70 dB typical
•
Adjacent channel selectivity
:
70 dB typical
• Audio output impedance:
12 Ω(internal speaker)
4 Ω (external speaker)
• Audio output power: Internal SP 0.55 W typical
(at 10% distortion) External SP 0.30 W typical
IC-M25EURO/IC-M25 only [CHN]D
• Sensitivity : –6 dBµ emf typical (at 20 dB SINAD)
• Squelch sensitivity: –6 dBµ emf typical (at threshold)
• Intermodulation: 68 dB [EUR], [FRG], [HOL], [UK] and [CHN]
65 dB [AUS]
• Spurious response: 70 dB [EUR], [FRG], [HOL], [UK] and [CHN]
65 dB [AUS]
•
Adjacent channel selectivity
:
70 dB [EUR], [FRG], [HOL], [UK] and [CHN]
65 dB [AUS]
• Audio output impedance:
12 Ω(internal speaker)
4 Ω (external speaker)
• Audio output power: Internal SP 0.55 W typical (at 1 kHz)
(at 10% distortion) External SP 0.20 W

2-1

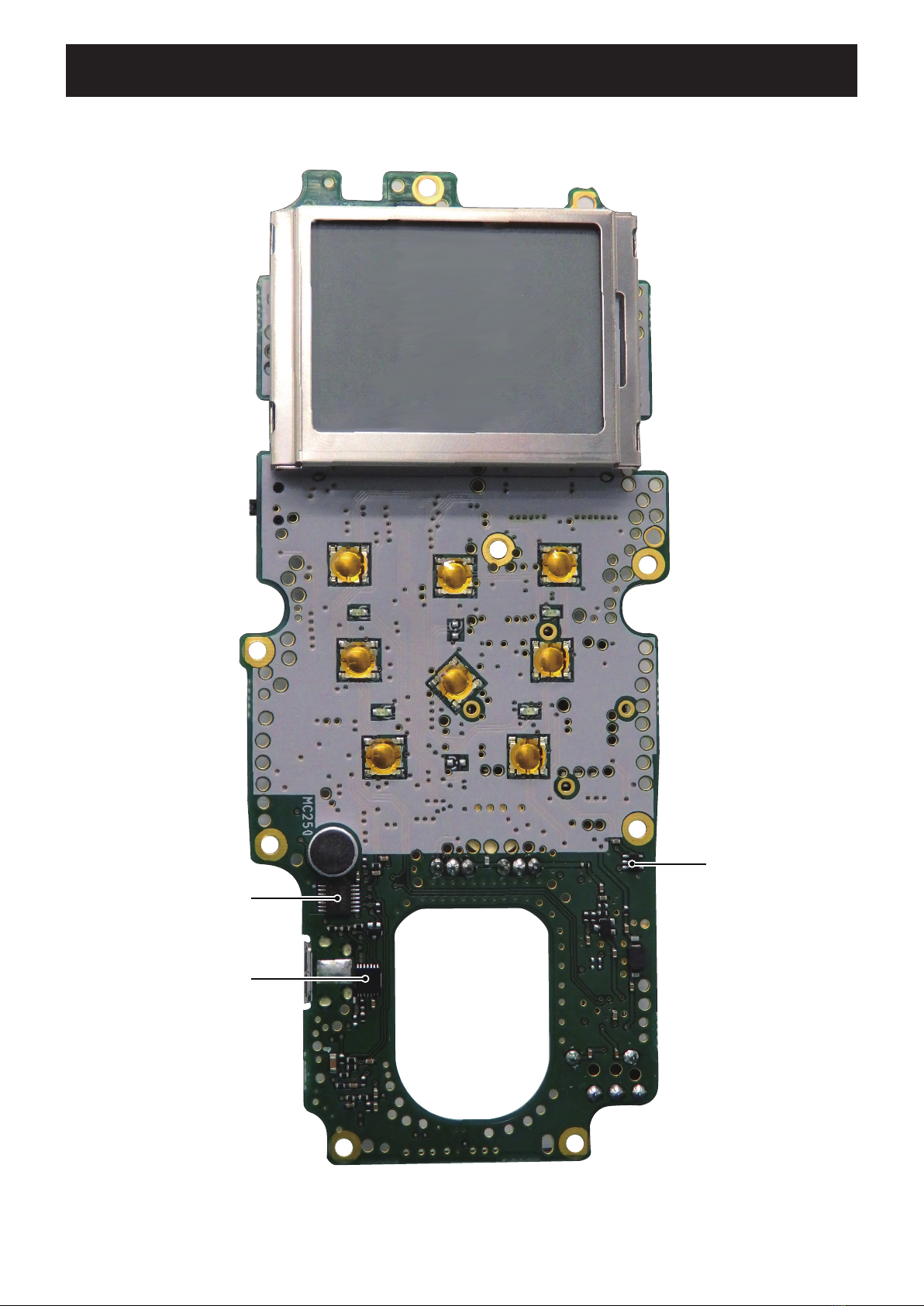

SECTION 2 INSIDE VIEWS
???????
(???)
• MAIN UNIT
(TOP VIEW)
• ??? UNIT
(BOTTOM VIEW)
???????
(???)
LOCK VOLTAGE BUFFER
(IC400)
???????
(???)
???????
(???)
AF SW
(IC260)
LITHIUM BATTERY CHARGER
(IC601)
???????
(???)
???????
(???)
???????
(???)
???????
(???)
???????
(???)
???????
(???)
???????
(???)
???????
(???)
???????
(???)

2-2
???????
(???)
VCO
• MAIN UNIT
(TOP VIEW)
• ??? UNIT
(BOTTOM VIEW)
???????
(???)
D/A CONVERTER
(IC190)
AF AMP
(IC364)
AF POWER AMP
(IC362)
CPU CLOCK
(X360)
EEPROM
(IC340)
DUAL OP AMP
(IC365)
???????
(???)
???????
(???)
1st IF FILTER
(FI151)
PLL IC
(IC1)
REFERENCE
FREQUENCY
OSCILLATOR
(X1)
DISCRIMINATOR
(X170)
2nd IF FILETR
(FI170)
IF IC
(IC170)
DRIVE AMP
(Q53)
???????
(???)
RESET
(IC341)
???????
(???)
+3 V REGULATOR
(IC220)
QUAD OP AMP
(IC200)
???????
(???)
???????
(???)
???????
(???)
TX POWER AMP
(Q54)
1st IF FILTER
(FI150)
???????
(???)
TX POWER AMP
(Q55)
???????
(???)
???????
(???)
???????
(???)

3-1
SECTION 3 DISASSEMBLY INSTRUCTION
1. Removing the MAIN UNIT
1) Remove the 6 screws from the rear panel.
2. Removing the CHASSIS
1) Remove the solder from the antenna connector
conductor.
2) Disconnect the FFC from the MAIN UNIT.
2) Carefully separate the rear panel, and turn it over in
order to disconnect the battery connector and the
sensor connector.
CLAMP CABLE
INLINE CABLE
インラインケーブル
FFC
フラット
ケーブル
フラット
ケーブル
ロックをはずすまっすぐ引き抜く
フラットケーブル
FLAT CABLE
Lift up
flat cable
フラットケーブル
起こす
フラットケーブル
FLAT
CABLE
クランプケーブル
フラット
ケーブル
フラット
ケーブル
SPEAKER
CABLE
スピーカー
ケーブル
UNSOLDER
Solder
remover
UNSOLDER
Solder
remover
ハンダ除去
ハンダ吸取器
Remove with;
Remove with;
“ICOM Driver (A)” (8960000020)
“ICOM Driver (AA)” (8960000510)
“ICOM Driver (AE)” (8960000540)
“ICOM Driver (AG)” (8960000560)
“ICOM Driver (G)” (8960000080)
“ICOM Driver (I)” (8960000010)
“ICOM Driver (K)” (8960000110)
“ICOM Driver (K2)” (8960000112)
“ICOM Driver (L2)” (8960000171)
“ICOM Driver (M)” (8960000240)
“ICOM Driver (Q)” (8960000370)
“ICOM Driver (R)” (8960000320)
“ICOM Driver (S)” (8960000410)
“ICOM Driver (T)” (8960000400)
“ICOM Driver (U)” (8960000420)
“ICOM Driver (Y)” (8960000460)
“ICOM Driver (A)”
(8960000020)
“ICOM Driver (AA)”
(8960000510)
“ICOM Driver (AE)”
(8960000540)
“ICOM Driver (AG)”
(8960000560)
“ICOM Driver (G)”
(8960000080)
“ICOM Driver (I)”
(8960000010)
“ICOM Driver (K)”
(8960000110)
“ICOM Driver (K2)”
(8960000112)
“ICOM Driver (L2)”
(8960000171)
“ICOM Driver (M)”
(8960000240)
“ICOM Driver (Q)”
(8960000370)
“ICOM Driver (R)”
(8960000320)
“ICOM Driver (S)”
(8960000410)
“ICOM Driver (T)”
(8960000400)
“ICOM Driver (U)”
(8960000420)
“ICOM Driver (Y)”
(8960000460)
flat cable
Release the locks
Pull straight
FLAT CABLE
Flat cable
Flat cable
BE CAREFUL about the locks.
COAXIAL CABLE
同軸ケーブル
INLINE CABLE
インラインケーブル
COAXIAL CABLE
同軸ケーブル
flat cable
Carefully pull straight
out on the side tabs to
release the lock.
Pull straight
FLAT CABLE
Flat cable
Flat cable
CAUTION: BE CAREFUL with the tabs,
or they could break.
インライン
ケーブル
インライン
ケーブル
INLINE
CABLE
INLINE
CABLE
ロックをはずすまっすぐ引き抜く
フラットケーブル
Release the lock Pull straight
FLAT CABLE
Sensor connector
Rear panel
6 screws
Front panel
MAIN UNIT
MAIN UNIT
3 screws
CHASSIS
SPEAKER
CABLE
CLAMP CABLE
INLINE CABLE
インラインケーブル
FFC
フラット
ケーブル
フラット
ケーブル
ロックをはずすまっすぐ引き抜く
フラットケーブル
FLAT CABLE
Lift up
flat cable
フラットケーブル
起こす
フラットケーブル
FLAT
CABLE
クランプケーブル
フラット
ケーブル
フラット
ケーブル
SPEAKER
CABLE
スピーカー
ケーブル
UNSOLDER
Solder
remover
UNSOLDER
Solder
remover
ハンダ除去
ハンダ吸取器
Remove with;
Remove with;
“ICOM Driver (A)” (8960000020)
“ICOM Driver (AA)” (8960000510)
“ICOM Driver (AE)” (8960000540)
“ICOM Driver (AG)” (8960000560)
“ICOM Driver (G)” (8960000080)
“ICOM Driver (I)” (8960000010)
“ICOM Driver (K)” (8960000110)
“ICOM Driver (K2)” (8960000112)
“ICOM Driver (L2)” (8960000171)
“ICOM Driver (M)” (8960000240)
“ICOM Driver (Q)” (8960000370)
“ICOM Driver (R)” (8960000320)
“ICOM Driver (S)” (8960000410)
“ICOM Driver (T)” (8960000400)
“ICOM Driver (U)” (8960000420)
“ICOM Driver (Y)” (8960000460)
“ICOM Driver (A)”
(8960000020)
“ICOM Driver (AA)”
(8960000510)
“ICOM Driver (AE)”
(8960000540)
“ICOM Driver (AG)”
(8960000560)
“ICOM Driver (G)”
(8960000080)
“ICOM Driver (I)”
(8960000010)
“ICOM Driver (K)”
(8960000110)
“ICOM Driver (K2)”
(8960000112)
“ICOM Driver (L2)”
(8960000171)
“ICOM Driver (M)”
(8960000240)
“ICOM Driver (Q)”
(8960000370)
“ICOM Driver (R)”
(8960000320)
“ICOM Driver (S)”
(8960000410)
“ICOM Driver (T)”
(8960000400)
“ICOM Driver (U)”
(8960000420)
“ICOM Driver (Y)”
(8960000460)
flat cable
Release the locks
Pull straight
FLAT CABLE
Flat cable
Flat cable
BE CAREFUL about the locks.
COAXIAL CABLE
同軸ケーブル
INLINE CABLE
インラインケーブル
COAXIAL CABLE
同軸ケーブル
flat cable
Carefully pull straight
out on the side tabs to
release the lock.
Pull straight
FLAT CABLE
Flat cable
Flat cable
CAUTION: BE CAREFUL with the tabs,
or they could break.
インライン
ケーブル
インライン
ケーブル
INLINE
CABLE
INLINE
CABLE
ロックをはずすまっすぐ引き抜く
フラットケーブル
Release the lock Pull straight
FLAT CABLE
Sensor connector
Rear panel
6 screws
Front panel
MAIN UNIT
MAIN UNIT
3 screws
CHASSIS
SPEAKER
CABLE
CLAMP CABLE
INLINE CABLE
インラインケーブル
FFC
フラット
ケーブル
フラット
ケーブル
ロックをはずすまっすぐ引き抜く
フラットケーブル
FLAT CABLE
Lift up
flat cable
フラットケーブル
起こす
フラットケーブル
FLAT
CABLE
クランプケーブル
フラット
ケーブル
フラット
ケーブル
SPEAKER
CABLE
スピーカー
ケーブル
UNSOLDER
Solder
remover
UNSOLDER
Solder
remover
ハンダ除去
ハンダ吸取器
Remove with;
Remove with;
“ICOM Driver (A)” (8960000020)
“ICOM Driver (AA)” (8960000510)
“ICOM Driver (AE)” (8960000540)
“ICOM Driver (AG)” (8960000560)
“ICOM Driver (G)” (8960000080)
“ICOM Driver (I)” (8960000010)
“ICOM Driver (K)” (8960000110)
“ICOM Driver (K2)” (8960000112)
“ICOM Driver (L2)” (8960000171)
“ICOM Driver (M)” (8960000240)
“ICOM Driver (Q)” (8960000370)
“ICOM Driver (R)” (8960000320)
“ICOM Driver (S)” (8960000410)
“ICOM Driver (T)” (8960000400)
“ICOM Driver (U)” (8960000420)
“ICOM Driver (Y)” (8960000460)
“ICOM Driver (A)”
(8960000020)
“ICOM Driver (AA)”
(8960000510)
“ICOM Driver (AE)”
(8960000540)
“ICOM Driver (AG)”
(8960000560)
“ICOM Driver (G)”
(8960000080)
“ICOM Driver (I)”
(8960000010)
“ICOM Driver (K)”
(8960000110)
“ICOM Driver (K2)”
(8960000112)
“ICOM Driver (L2)”
(8960000171)
“ICOM Driver (M)”
(8960000240)
“ICOM Driver (Q)”
(8960000370)
“ICOM Driver (R)”
(8960000320)
“ICOM Driver (S)”
(8960000410)
“ICOM Driver (T)”
(8960000400)
“ICOM Driver (U)”
(8960000420)
“ICOM Driver (Y)”
(8960000460)
flat cable
Release the locks
Pull straight
FLAT CABLE
Flat cable
Flat cable
BE CAREFUL about the locks.
COAXIAL CABLE
同軸ケーブル
INLINE CABLE
インラインケーブル
COAXIAL CABLE
同軸ケーブル
flat cable
Carefully pull straight
out on the side tabs to
release the lock.
Pull straight
FLAT CABLE
Flat cable
Flat cable
CAUTION: BE CAREFUL with the tabs,
or they could break.
インライン
ケーブル
インライン
ケーブル
INLINE
CABLE
INLINE
CABLE
ロックをはずすまっすぐ引き抜く
フラットケーブル
Release the lock Pull straight
FLAT CABLE
Sensor connector
Rear panel
6 screws
Front panel
MAIN UNIT
MAIN UNIT
3 screws
CHASSIS
SPEAKER
CABLE
CLAMP CABLE
INLINE CABLE
インラインケーブル
FFC
フラット
ケーブル
フラット
ケーブル
ロックをはずすまっすぐ引き抜く
フラットケーブル
FLAT CABLE
Lift up
flat cable
フラットケーブル
起こす
フラットケーブル
FLAT
CABLE
クランプケーブル
フラット
ケーブル
フラット
ケーブル
SPEAKER
CABLE
スピーカー
ケーブル
UNSOLDER
Solder
remover
UNSOLDER
Solder
remover
ハンダ除去
ハンダ吸取器
Remove with;
Remove with;
“ICOM Driver (A)” (8960000020)
“ICOM Driver (AA)” (8960000510)
“ICOM Driver (AE)” (8960000540)
“ICOM Driver (AG)” (8960000560)
“ICOM Driver (G)” (8960000080)
“ICOM Driver (I)” (8960000010)
“ICOM Driver (K)” (8960000110)
“ICOM Driver (K2)” (8960000112)
“ICOM Driver (L2)” (8960000171)
“ICOM Driver (M)” (8960000240)
“ICOM Driver (Q)” (8960000370)
“ICOM Driver (R)” (8960000320)
“ICOM Driver (S)” (8960000410)
“ICOM Driver (T)” (8960000400)
“ICOM Driver (U)” (8960000420)
“ICOM Driver (Y)” (8960000460)
“ICOM Driver (A)”
(8960000020)
“ICOM Driver (AA)”
(8960000510)
“ICOM Driver (AE)”
(8960000540)
“ICOM Driver (AG)”
(8960000560)
“ICOM Driver (G)”
(8960000080)
“ICOM Driver (I)”
(8960000010)
“ICOM Driver (K)”
(8960000110)
“ICOM Driver (K2)”
(8960000112)
“ICOM Driver (L2)”
(8960000171)
“ICOM Driver (M)”
(8960000240)
“ICOM Driver (Q)”
(8960000370)
“ICOM Driver (R)”
(8960000320)
“ICOM Driver (S)”
(8960000410)
“ICOM Driver (T)”
(8960000400)
“ICOM Driver (U)”
(8960000420)
“ICOM Driver (Y)”
(8960000460)
flat cable
Release the locks
Pull straight
FLAT CABLE
Flat cable
Flat cable
BE CAREFUL about the locks.
COAXIAL CABLE
同軸ケーブル
INLINE CABLE
インラインケーブル
COAXIAL CABLE
同軸ケーブル
flat cable
Carefully pull straight
out on the side tabs to
release the lock.
Pull straight
FLAT CABLE
Flat cable
Flat cable
CAUTION: BE CAREFUL with the tabs,
or they could break.
インライン
ケーブル
インライン
ケーブル
INLINE
CABLE
INLINE
CABLE
ロックをはずすまっすぐ引き抜く
フラットケーブル
Release the lock Pull straight
FLAT CABLE
Sensor connector
Rear panel
6 screws
Front panel
MAIN UNIT
MAIN UNIT
3 screws
CHASSIS
SPEAKER
CABLE
CLAMP CABLE
INLINE CABLE
インラインケーブル
FFC
フラット
ケーブル
フラット
ケーブル
ロックをはずすまっすぐ引き抜く
フラットケーブル
FLAT CABLE
Lift up
flat cable
フラットケーブル
起こす
フラットケーブル
FLAT
CABLE
クランプケーブル
フラット
ケーブル
フラット
ケーブル
SPEAKER
CABLE
スピーカー
ケーブル
UNSOLDER
Solder
remover
UNSOLDER
Solder
remover
ハンダ除去
ハンダ吸取器
Remove with;
Remove with;
“ICOM Driver (A)” (8960000020)
“ICOM Driver (AA)” (8960000510)
“ICOM Driver (AE)” (8960000540)
“ICOM Driver (AG)” (8960000560)
“ICOM Driver (G)” (8960000080)
“ICOM Driver (I)” (8960000010)
“ICOM Driver (K)” (8960000110)
“ICOM Driver (K2)” (8960000112)
“ICOM Driver (L2)” (8960000171)
“ICOM Driver (M)” (8960000240)
“ICOM Driver (Q)” (8960000370)
“ICOM Driver (R)” (8960000320)
“ICOM Driver (S)” (8960000410)
“ICOM Driver (T)” (8960000400)
“ICOM Driver (U)” (8960000420)
“ICOM Driver (Y)” (8960000460)
“ICOM Driver (A)”
(8960000020)
“ICOM Driver (AA)”
(8960000510)
“ICOM Driver (AE)”
(8960000540)
“ICOM Driver (AG)”
(8960000560)
“ICOM Driver (G)”
(8960000080)
“ICOM Driver (I)”
(8960000010)
“ICOM Driver (K)”
(8960000110)
“ICOM Driver (K2)”
(8960000112)
“ICOM Driver (L2)”
(8960000171)
“ICOM Driver (M)”
(8960000240)
“ICOM Driver (Q)”
(8960000370)
“ICOM Driver (R)”
(8960000320)
“ICOM Driver (S)”
(8960000410)
“ICOM Driver (T)”
(8960000400)
“ICOM Driver (U)”
(8960000420)
“ICOM Driver (Y)”
(8960000460)
flat cable
Release the locks
Pull straight
FLAT CABLE
Flat cable
Flat cable
BE CAREFUL about the locks.
COAXIAL CABLE
同軸ケーブル
INLINE CABLE
インラインケーブル
COAXIAL CABLE
同軸ケーブル
flat cable
Carefully pull straight
out on the side tabs to
release the lock.
Pull straight
FLAT CABLE
Flat cable
Flat cable
CAUTION: BE CAREFUL with the tabs,
or they could break.
インライン
ケーブル
インライン
ケーブル
INLINE
CABLE
INLINE
CABLE
ロックをはずすまっすぐ引き抜く
フラットケーブル
Release the lock Pull straight
FLAT CABLE
Sensor connector
Rear panel
6 screws
Front panel
MAIN UNIT
MAIN UNIT
3 screws
CHASSIS
SPEAKER
CABLE
CLAMP CABLE
INLINE CABLE
インラインケーブル
FFC
フラット
ケーブル
フラット
ケーブル
ロックをはずすまっすぐ引き抜く
フラットケーブル
FLAT CABLE
Lift up
flat cable
フラットケーブル
起こす
フラットケーブル
FLAT
CABLE
クランプケーブル
フラット
ケーブル
フラット
ケーブル
SPEAKER
CABLE
スピーカー
ケーブル
UNSOLDER
Solder
remover
UNSOLDER
Solder
remover
ハンダ除去
ハンダ吸取器
Remove with;
Remove with;
“ICOM Driver (A)” (8960000020)
“ICOM Driver (AA)” (8960000510)
“ICOM Driver (AE)” (8960000540)
“ICOM Driver (AG)” (8960000560)
“ICOM Driver (G)” (8960000080)
“ICOM Driver (I)” (8960000010)
“ICOM Driver (K)” (8960000110)
“ICOM Driver (K2)” (8960000112)
“ICOM Driver (L2)” (8960000171)
“ICOM Driver (M)” (8960000240)
“ICOM Driver (Q)” (8960000370)
“ICOM Driver (R)” (8960000320)
“ICOM Driver (S)” (8960000410)
“ICOM Driver (T)” (8960000400)
“ICOM Driver (U)” (8960000420)
“ICOM Driver (Y)” (8960000460)
“ICOM Driver (A)”
(8960000020)
“ICOM Driver (AA)”
(8960000510)
“ICOM Driver (AE)”
(8960000540)
“ICOM Driver (AG)”
(8960000560)
“ICOM Driver (G)”
(8960000080)
“ICOM Driver (I)”
(8960000010)
“ICOM Driver (K)”
(8960000110)
“ICOM Driver (K2)”
(8960000112)
“ICOM Driver (L2)”
(8960000171)
“ICOM Driver (M)”
(8960000240)
“ICOM Driver (Q)”
(8960000370)
“ICOM Driver (R)”
(8960000320)
“ICOM Driver (S)”
(8960000410)
“ICOM Driver (T)”
(8960000400)
“ICOM Driver (U)”
(8960000420)
“ICOM Driver (Y)”
(8960000460)
flat cable
Release the locks
Pull straight
FLAT CABLE
Flat cable
Flat cable
BE CAREFUL about the locks.
COAXIAL CABLE
同軸ケーブル
INLINE CABLE
インラインケーブル
COAXIAL CABLE
同軸ケーブル
flat cable
Carefully pull straight
out on the side tabs to
release the lock.
Pull straight
FLAT CABLE
Flat cable
Flat cable
CAUTION: BE CAREFUL with the tabs,
or they could break.
インライン
ケーブル
インライン
ケーブル
INLINE
CABLE
INLINE
CABLE
ロックをはずすまっすぐ引き抜く
フラットケーブル
Release the lock Pull straight
FLAT CABLE
Sensor connector
Rear panel
6 screws
Front panel
MAIN UNIT
MAIN UNIT
3 screws
CHASSIS
SPEAKER
CABLE
3) Remove the 6 screws from the MAIN UNIT.
4) Disconnect the speaker cable from the MAIN UNIT.
5) Lift the MAIN UNIT with CHASSIS out of the front
panel.
3) Remove the 3 screws from the MAIN UNIT, and
then remove the CHASSIS.

4-1
SECTION 4 BATTERY PACK REPLACEMENT
1. Removing the old battery pack
1) Remove the 6 screws from the rear panel.
2. Installing the new battery pack
1) Glue the ferrite core to x its position.
Ferrite core
Indication lines
Doubled-sided tapes
(Supplied in pair)
Glue
Manufacture: Cemedine Inc.
Name: Super-X
3 to 4 mm
(1/8 to 5/32 inches)
Sensor connector
Rear panel
Indication lines
Ferrite core
Indication lines
Doubled-sided tapes
(Supplied in pair)
Glue
Manufacture: Cemedine Inc.
Name: Super-X
3 to 4 mm
(1/8 to 5/32 inches)
Sensor connector
Rear panel
Indication lines
Ferrite core
Indication lines
Doubled-sided tapes
(Supplied in pair)
Glue
Manufacture: Cemedine Inc.
Name: Super-X
3 to 4 mm
(1/8 to 5/32 inches)
Sensor connector
Rear panel
Indication lines
Ferrite core
Indication lines
Doubled-sided tapes
(Supplied in pair)
Glue
Manufacture: Cemedine Inc.
Name: Super-X
3 to 4 mm
(1/8 to 5/32 inches)
Sensor connector
Rear panel
Indication lines
Ferrite core
Indication lines
Doubled-sided tapes
(Supplied in pair)
Glue
Manufacture: Cemedine Inc.
Name: Super-X
3 to 4 mm
(1/8 to 5/32 inches)
Sensor connector
Rear panel
Indication lines
NOTE:
• Before the disassembly, dry the transceiver if it is wet.
• Dispose the old battery pack according to the laws in your
area.
2) Carefully separate the rear panel and turn it over in
order to disconnect the battery connector and the
red sensor connector.
3)
Pull the old battery pack off the rear panel.
•
If the double-sided tape is adherent to the rear panel, re-
move it.
2) Separate the double-sided tapes, which are sup-
plied with the battery pack.
3) Apply the double-sided tapes in the position as
shown below, and then peel the protect sheets.
4) Apply the new battery pack in the position on the
rear panel as shown below.
Ferrite core
Indication lines
Doubled-sided tapes
(Supplied in pair)
Glue
Manufacture: Cemedine Inc.
Name: Super-X
3 to 4 mm
(1/8 to 5/32 inches)
Sensor connector
Rear panel
Indication lines
5) Re-assemble the transceiver.

5-1
SECTION 5 CIRCUIT DESCRIPTION
5-1 RECEIVER CIRCUITS

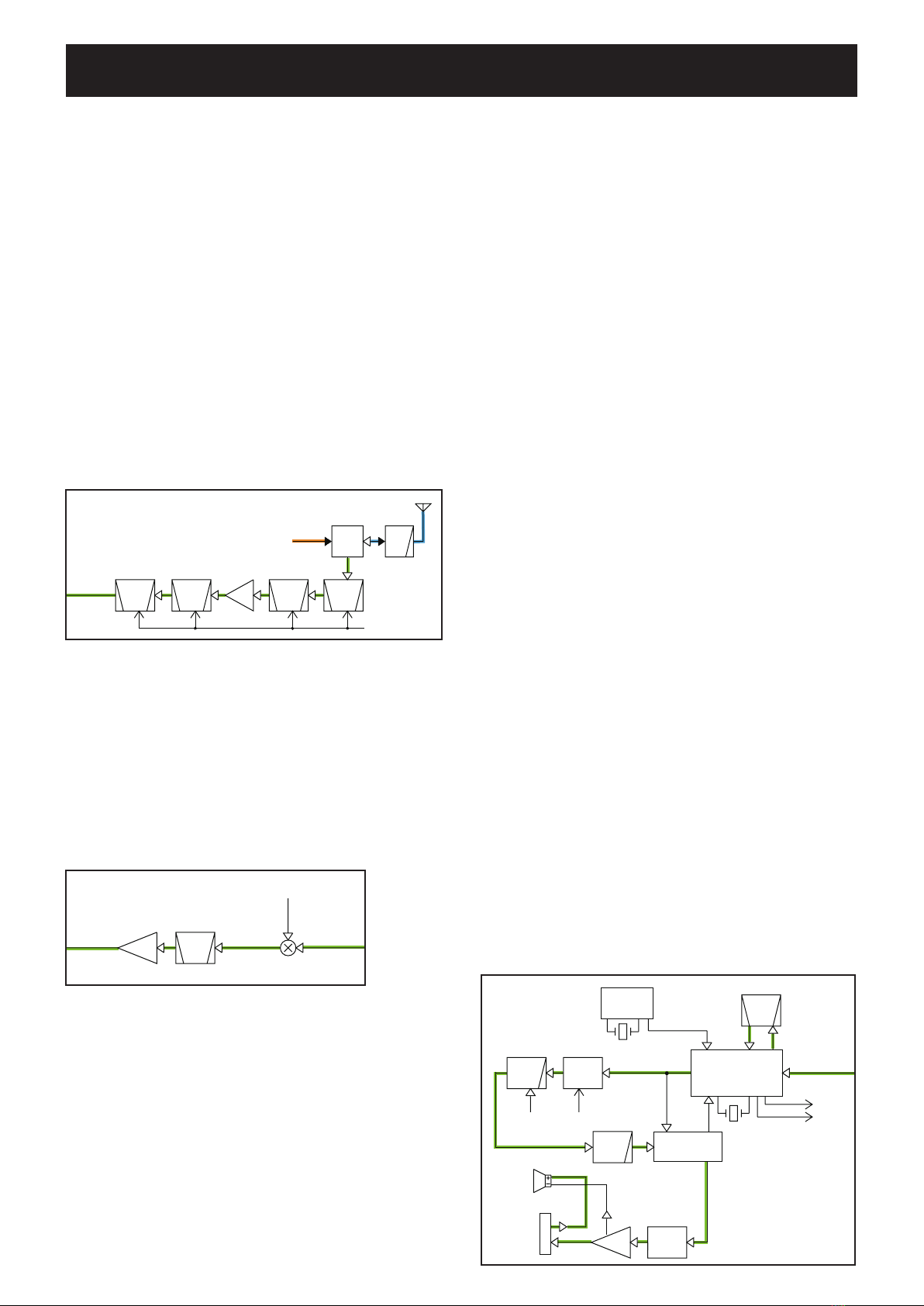

RF CIRCUITS
The RF circuits consist of RF filters, antenna switch, RF
amplier (RF AMP) and so on. The received signal is extract
ed and amplified in the RF circuits.
• ANTENNA SWITCHING CIRCUIT
The RF signal from the antenna is passed through the LPF
(L81, L82, C83–C86 and C89), antenna SW (D52, D90, L90,
C90 and C91) and 2-staged tuned BPF (D92, D93, L92,
L93, C95, C97–C100 and C117), and then applied to the RF
AMP (Q90).
• RF AMPLIFIER
The filtered RX signal is amplified by the RF AMP (Q90)
and passed through another 2-staged BPF (D130, D131,
L96, L97, C109, C110 and C112–L115) to remove unwant-
ed signals. The filtered signal is applied to the 1st mixer
(Q150).
2ND IF AND DEMODULATOR CIRCUITS
IC170 is an IF IC which contains the 2nd local oscillator,
2nd mixer, limiter and quadrature detector in its package.
The 21.25 MHz reference frequency signal from the PLL
IC (IC1, pin 9) is applied to the IF IC (IC170, pin 2) as the
2nd LO signal, and it is mixed with 21.7 MHz 1st IF signal
from the 1st IF AMP (Q151), resulting in the 450 kHz 2nd IF
signal. The 450 kHz 2nd IF signal is output from the pin 3 of
IC170.
The 2nd IF signal is filtered by the external ceramic filter
(FI170) which extracts the 450 kHz signal, and then applied
to the internal quadrature detector.
The demodulated AF signal is output from the pin 9.
The quadrature detector is a frequency demodulator which
uses a discriminator (X170) as a phase delayer.
SQUELCH CIRCUIT
A portion of AF signal from the IF IC is adjusted in level by
the D/A converter (IC190), and then applied to the noise
amplifier (IC170, R174–R176, C179 and C180).
Only noise components (approximately 30 kHz signal) are
amplified by the noise amplifier, and then rectified by the
internal noise detector to be converted into DC voltage,
which represents the noise level. The voltage is output from
the pin 14 of IC170, and then applied to the A/D port of the
CPU (IC360, pin 33).
The CPU (IC360) compares the applied voltage and squelch
reference level to control the audio signal ON/OFF (emits/
mutes).
RX AF CIRCUITS
The demodulated AF signal from the IF demodulate IC (IC170,
pin 9) is passed through the AF mute SW (IC260D) and LPF
(IC365). The filtered AF signal is de-emphasized by R286 and
C285 to obtain –6 dB/octave of frequency response, and then
applied to the D/A converter (IC190) to be adjusted in level.
The level-adjusted AF signal is amplified by the AF AMP (IC364)
and AF power amplifier (IC362), and then applied to the speak-
er (CHASSIS: SP1).
• RF CIRCUITS
• 2ND IF, DEMODULATOR AND RX AF CIRCUITS
• 1ST IF CIRCUITS
LPF
ANT
SW
ANTENNA
BPF
RF
AMP
BPFBPF
IF
AMP
X170
450KHz
BPF
LPF
LPF
AF
AM P
X1
21.25MHz
BPFBPF
AF
MUT E
21.7MHz
1st IF signal
FI150,
Q151
To IF IC
From 1st IF AMP To 1st mixerFrom RF AMP
1st LO signals
from VCO
D131 D
TX CIRCUITS
92
D52
Q90
IC1
PLL IC
DE -
ENPHA
IF IC
D/A IC
SPO
AF OUT
J250
Q150
IC170
FI170
450KHz
IC190
IC362
IC365
VOLIN
VOL
BEEP
De-emphasis
R286, C285
SQLO
SQLI
RSSI
NOISE LEVEL
21.25 MHz
2ND LO signal
DET
Int. SP
Ext. SP
FI151 D93
D90
D130
T1CON
IC260D
DETMS
SP1
LPF
ANT
SW
ANTENNA
BPF
RF
AMP
BPFBPF
IF
AMP
X170
450KHz
BPF
LPF
LPF
AF
AM P
X1
21.25MHz
BPFBPF
AF
MUT E
21.7MHz
1st IF signal
FI150,
Q151
To IF IC
From 1st IF AMP To 1st mixerFrom RF AMP
1st LO signals
from VCO
D131 D
TX CIRCUITS
92
D52
Q90
IC1
PLL IC
DE -
ENPHA
IF IC
D/A IC
SPO
AF OUT
J250
Q150
IC170
FI170
450KHz
IC190
IC362
IC365
VOLIN
VOL
BEEP
De-emphasis
R286, C285
SQLO
SQLI
RSSI
NOISE LEVEL
21.25 MHz
2ND LO signal
DET
Int. SP
Ext. SP
FI151 D93
D90
D130
T1CON
IC260D
DETMS
SP1
LPF
ANT
SW
ANTENNA
BPF
RF
AMP
BPFBPF
IF
AMP
X170
450KHz
BPF
LPF
LPF
AF
AM P
X1
21.25MHz
BPFBPF
AF
MUT E
21.7MHz
1st IF signal
FI150,
Q151
To IF IC
From 1st IF AMP To 1st mixerFrom RF AMP
1st LO signals
from VCO
D131 D
TX CIRCUITS
92
D52
Q90
IC1
PLL IC
DE -
ENPHA
IF IC
D/A IC
SPO
AF OUT
J250
Q150
IC170
FI170
450KHz
IC190
IC362
IC365
VOLIN
VOL
BEEP
De-emphasis
R286, C285
SQLO
SQLI
RSSI
NOISE LEVEL
21.25 MHz
2ND LO signal
DET
Int. SP
Ext. SP
FI151 D93
D90
D130
T1CON
IC260D
DETMS
SP1
1ST IF CIRCUITS
The RX signal is mixed with the 1st LO signal at the 1st
mixer (Q150), resulting in the 21.7 MHz 1st IF signal. The
converted 1st IF signal is filtered by the crystal filters (FI150
and F151) to remove unwanted out-of-band signals.
The filtered 1st IF signal is amplified by the 1st IF AMP
(Q151), and then applied to the IF demodulate IC (IC170,
pin 16).

5-2
5-2 TRANSMITTER CIRCUITS
TX AF CIRCUITS
The AF signal from the microphone (MIC signals) is passed
through the MIC mute SW (IC260A), amplified by MIC AMP
(IC200B), and then applied to the D/A converter (IC190),
through another MIC mute SW (IC260C).
The level-adjusted MIC signal is pre-emphasized by R201
and C385 to obtain +6 dB/octave of frequency response,
and then passed through the limiter (IC200A) to prevent
over deviation. The amplitude-limited MIC signal is filtered by
the splatter filter (IC200D), which removes 3 kHz and higher
signals, and then applied to the VCO (Q21, Q22, D22 and
D23) for frequency modulation.
TX AMPLIFIERS
The frequency-modulated signal from the VCO (Q21, Q22,
D22 and D23) is passed through the buffers (Q23 and Q24)
and LO SW (D50), and then sequentially amplified by the
buffer AMP (Q50) and pre-drive AMP (Q53).
The amplified signal is splitted by the power splitter (L100,
L101, R463, C445 and C446) and applied to the power
AMPs (Q54 and Q55). The amplified signals are combined
at the power combiner (L107, L108, R465, C457 and C458)
to obtain the TX output power.
The amplified TX signal is passed through the ANT SW
(D52) and LPF (L81, L82, C83–C86 and C89), and then
applied to the antenna.
APC CIRCUIT
A portion of TX output signal is rectified by D91 to produce
the DC voltage which represents the TX power level.
The APC AMP (IC50) compares the voltage and TX power
setting voltage from the D/A converter (IC190). The resulted
voltage from the APC AMP controls the gain of both driver
AMP (Q53) and power AMPs (Q54 and Q55), to keep the TX
output power constant.

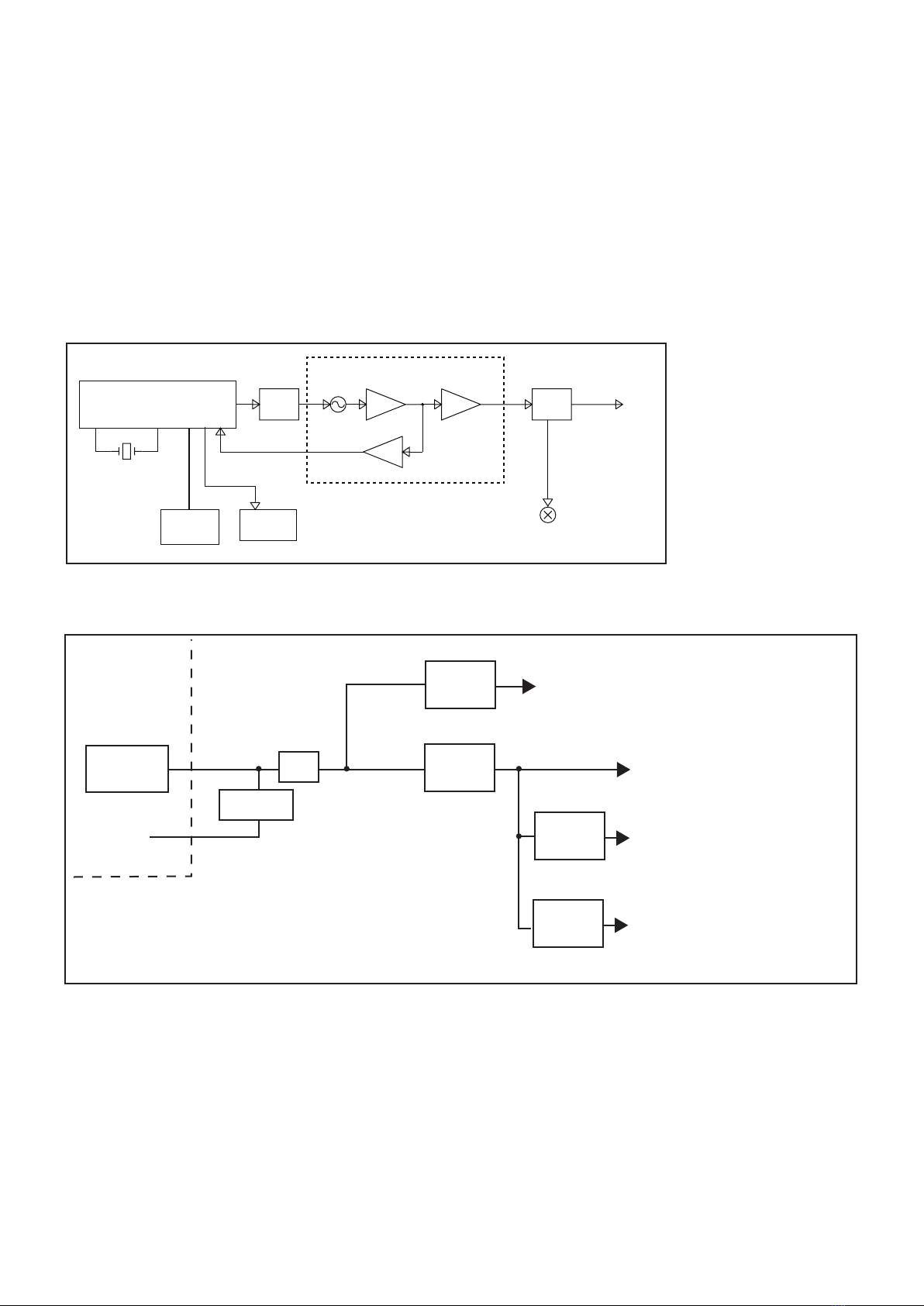

• TX AF AND MODULATION CIRCUITS
LPF
ANT
SW
ANTENNA
PWR
AMP
DRIVE
PRE
LO
SW BUFF
From the VCO
To LO switch
APC
CTRL
BUFFBUFF
LPF
LIMI
T
AM P
MIC
AMP
MIC
MUTE
MIC
MUT E
Receive circuits
D52,D90
Q53
Q54
PWR
AMP
Q55
D50 Q50
Q24
Q23
Q 21,Q22
PWR
DET
MOD
MUT E
PRE
ENPHA
D/A
VCO
D91
Q20
IC50
IC190
IC200A
IC200D
IC200B
MIC
PWR
SPLITTER
PWR
COMBINER
D20
D21
D22,D23
INMIC
MOD
IC260A IC260C
MC250
Q357
PCON
LPF
ANT
SW
ANTENNA
PWR
AMP
DRIVE
PRE
LO
SW BUFF
From the VCO
To LO switch
APC
CTRL
BUFFBUFF
LPF
LIMI
T
AM P
MIC
AMP
MIC
MUTE
MIC
MUT E
Receive circuits
D52,D90
Q53
Q54
PWR
AMP
Q55
D50 Q50
Q24
Q23
Q 21,Q22
PWR
DET
MOD
MUT E
PRE
ENPHA
D/A
VCO
D91
Q20
IC50
IC190
IC200A
IC200D
IC200B
MIC
PWR
SPLITTER
PWR
COMBINER
D20
D21
D22,D23
INMIC
MOD
IC260A IC260C
MC250
Q357
PCON
• TX AMPLIFIERS AND APC CIRCUIT

5-3
5-3 FREQUENCY SYNTHESIZER CIRCUITS
VCO
While transmitting, the oscillation frequency of the VCO
(Q21, Q22, D22 and D23) is determined by the value of
D22, D23, L22, C26 and C27, adding modulation signal to
D20 modulates the oscillating signal.
The generated signal is passed through the buffers (Q23
and Q24), and then applied to the pre-drive AMP (Q53),
through the LO SW (D50) and buffer (Q50).
While receiving, the generated signal is passed through the
buffers (Q23 and Q24), and then applied to the 1st mixer
(Q150), through the LO SW (D51).
PLL
IC1 is a PLL IC which contains the pre-scaler, programmable
counter, phase comparator and charge pump in its package.
The 21.25 MHz reference frequency signal is fed from X1.
The loop filter is composed by R10, R22, C11, C13 and C24.
5-4 VOLTAGE BLOCK DIAGRAM
LO
SW
BUFFBUFF
BUFF
FIL
LOOP
X1
21.25 MHz
1st mixer
D 50,D51
Q24Q23
Q25
Q 21,Q22
IC1
PLL IC
IF IC
CPU
VCO
Q150
TX AMPs
IC170IC360
PLLO
2ND LO
D22,D23
PLL control signal
*V
regulator
IC****
+***V
**V
CHARGE
CTRL
IC601
VCCHV
5.0 V DC R3V
SW
Q221
R3V
T3V
SW
Q222
T3V
3V
regulator
Q224, Q225
M3V: To the TX/RX common circuits
: To the RX circuits
: To CPU and EEPROM
: To the TX circuits
3V
regulator
IC220
CPU3V
PWR
CTRL
Q353
LOGIC UNIT
CHASSIS
Battery
pack
DC-IN
(USB)
MAIN UNIT
• FREQUENCY SYNTHESIZER CIRCUITS

6-1
SECTION 6 ADJUSTMENT PROCEDURE
MCONNECTION
EQUIPMENT GRADE AND RANGE EQUIPMENT GRADE AND RANGE
Cloning software
ADJ-M25/M25EURO (Revision 1.0 or later)
Cables OPC-478UC and OPC-1655
RF power meter
(50 Ω terminated)
Measuring range: 0.1–6 W
Frequency range: 100–300 MHz
SWR: Less than 1.2 : 1
Frequency counter
Frequency range: 0.1–300 MHz
Frequency accuracy: ±1 ppm or better
Input level: Less than 1 mW
Standard signal
generator (SSG)
Frequency range: 0.1–300 MHz
Output level: –20 dBµ to 90 dBµ
(–127 to –17 dBm)
MREQUIRED EQUIPMENTS
6-1 PREPARATION
MOD
SP-
SP+
PWSW
CL
GND
• JIG CABLES
JIG <OPC-1122U/UC>
JIG <OPC-966U (Multi-connector)>
OPC-478/U/UC WHITE (MIC)
(MIC line)
(SP line)
BLUE (CLONE)
SHIELD (GND)
(CLONE line)
OPC-1668 To the transceiver
RED (AFOUT)
To audio generator/AC millivoltmeter
To SINAD meter/speaker
33 k
Ω
PTT
Add a jumper wire here
OPC-966U
(USB type Cloning cable)
+
GND
MIC
PTT
GND
GND
SP
PTT
+−
AC MILLIVOLTMETER
(10 mV to 10 V)
AUDIO GENERATOR
(300–3000 Hz/1–500 mV)
+−
+−
4.7 µF
EXT. SPEAKER
(1 W/8 Ω)
PTT
+
MICE
MIC
PTT
PTTE
Add a jumper wire here
OPC-966
(RS-232C type Cloning cable)
AUDIO GENERATOR
(300–3000 Hz/1–500 mV)
+−
+−
AC
MILLIVOLT-
METER
(10 mV to 10 V)
4.7 µF
GND
SP
+−
EXT. SPEAKER
(1 W/8 Ω)
(CLONE)
(GND)
(SP)
+−
AC
MILLIVOLTMETER
(10 mV to 10 V)
AUDIO GENERATOR
(300–3000 Hz/1–500 mV)
+−
+
4.7 µF
EXT. SPEAKER
(?W/?Ω)
+
−
SETTING;
Frequency : 1 kHz
Level : ?? mVrms
Waveform : Sine wave
Fuses
5 A
DC power supply
(3.7 V/5 A)
⊕
−
⊕
−
LOCK VOLTAGE
REFERENCE FREQUENCY
GENERAL CONNECTION
GENERAL CONNECTION
TX POWER
DEVIATION
MOD. BALANCE
CTCSS/TONE
SENSITIVITY
S-METER
SQUELCH
SINAD meter
Speaker (8 Ω)
to the antenna connector
RF power meter
0.1–6 W/50 Ω
Frequency
counter
Standard signal generator
–20 to 90 dBµ
(–127 dBm to –17 dBm)
DO NOT transmit while
an SSG is connected to
the antenna connector.
To [SP/MIC]
PC
to USB port
OPC-478UC
(USB type)
Modified
OPC-1655

6-2
ADJUSTMENT CONDITION
REFERENCE FREQUENCY
TX OUTPUT POWER
FM MODULATION
RX SENSITIVITY
• I/O Check screen
(The values shown above are exsample only.
Each transceiver has own values.)
The Lock Voltage is displayed here.
SQUELCH

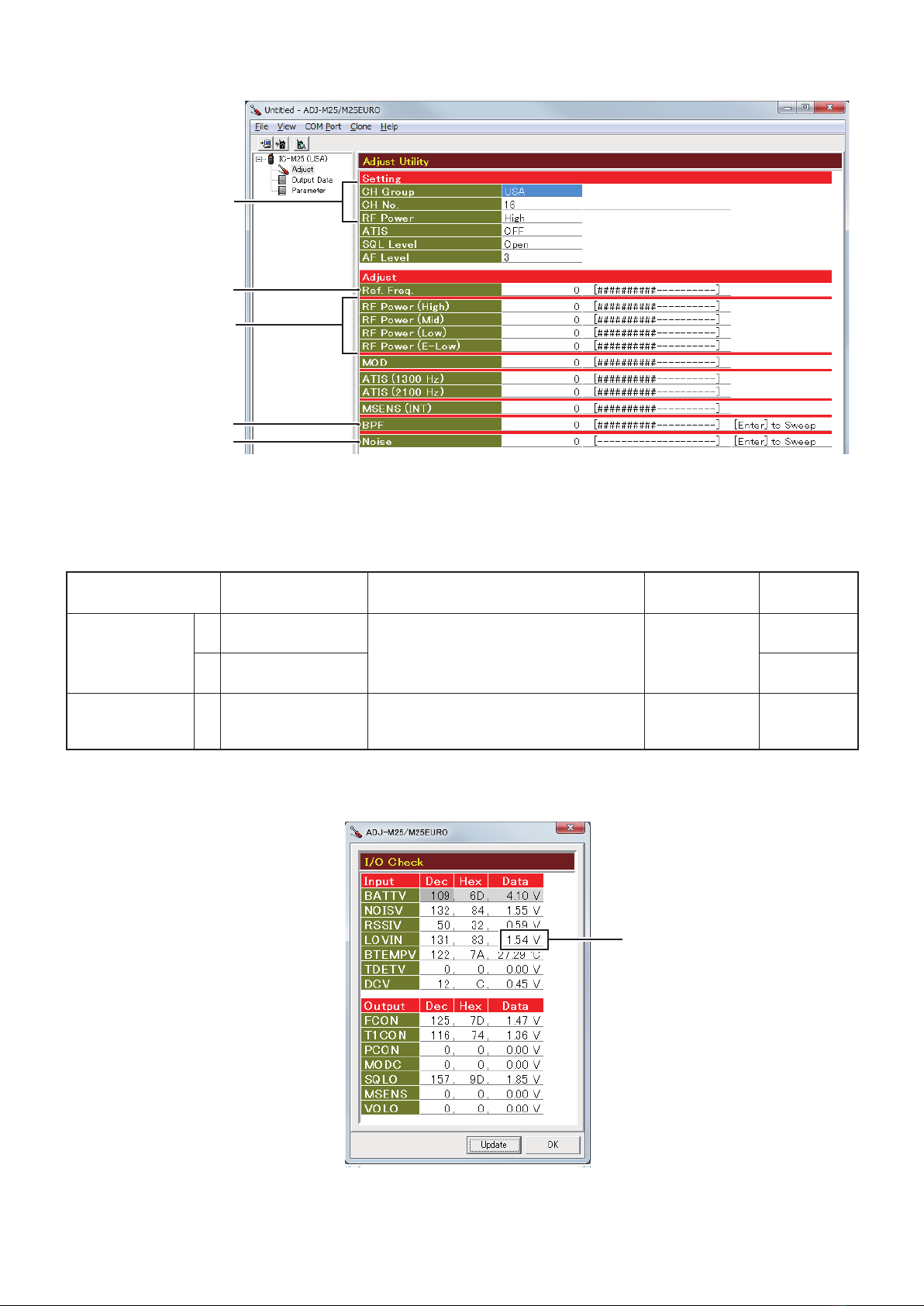

MADJUSTMENT UTILITY SCREEN
ADJUSTMENT TRANSCEIVER’S
CONDITION OPERATION ADJUSTMENT
ITEM VALUE
PLL LOCK
VOLTAGE
VERIFICATION
1• CH.: 16
• Receiving
1) Connect an RF power meter to the
antenna connector.
2) Click the [Update (F5)] button to check on
the "I/O Check screen" as below.
[LVIN]
(On the "I/O
Check screen")
1.65 V ±0.5 V
2• CH.: 16
• Transmitting
1.70 V ±0.5 V
REFERENCE
FREQUENCY
1• CH.: 16
• Transmitting
• Loosely couple a frequency counter to the
antenna connector. [Ref. Freq.]
156.800000
MHz
(±500 Hz)
6-2 FREQUENCY ADJUSTMENTS
1) Select an adjustment item using [↑]/[↓] on the PC's keyboard.
2) Set or modify the adjustment value as specified using [←]/[→] on the PC's keyboard, and then push [ENTER].
ADJUSTMENT CONDITION
REFERENCE FREQUENCY
TX OUTPUT POWER
FM MODULATION
RX SENSITIVITY
• I/O Check screen
(The values shown above are exsample only.
Each transceiver has own values.)
The Lock Voltage is displayed here.
SQUELCH

6-3
ADJUSTMENT TRANSCEIVER’S
CONDITION OPERATION ADJUSTMENT
ITEM VALUE
TX OUTPUT
POWER
(High)
1• CH.: 16
• Transmitting
• Connect an RF power meter to the
antenna connector. [RF Power (High)]
4.5 W
(L_High)* 2[RF Power (L_High)] 2.5 W
(Low) 3[RF Power (Low)] 0.75 W
(E_Low)* 4[RF Power (E_Low)] 0.45 W
*For only [FRG] version.
6-4 TRANSMIT ADJUSTMENTS
1) Select an adjustment item using [↑]/[↓] on the PC's keyboard.
2) Set or modify the adjustment value as specified using [←]/[→] on the PC's keyboard, and then push [ENTER].
ADJUSTMENT
TRANSCEIVER’S
CONDITION OPERATION ADJUSTMENT
ITEM VALUE
RX SENSITIVITY
1NOTE: When "RX SENSITIVITY" is re-adjusted, "SQUELCH" must be re-adjusted too.
• CH.: 16
• Receiving
• Connect an SSG to the antenna connector and
set it as;
Frequency: 156.800 MHz
Level†: +30 dBµ (–77 dBm)
Modulation: 1 kHz
Deviation: ±3.0 kHz
[BPF]
Push [ENTER]
on [BPF].
(Automatic
adjustment)
SQUELCH 1NOTE: When "RX SENSITIVITY" must be adjusted before "SQUELCH." And when "RX SENSITIVITY" is
re-adjusted, "SQUELCH" must be re-adjusted too.
• CH.: 16
• Receiving
• Connect an SSG to the antenna connector and
set it as;
Frequency: 156.800 MHz
Level†: –4 dBµ (–111 dBm)
Modulation: 1 kHz
Deviation: ±3.0 kHz
[Noise]
Push [ENTER]
on [Noise].
(Automatic
adjustment)
†The output level of the standard signal generator (SSG) is indicated as the SSG’s open circuit.
6-3 RECEIVE ADJUSTMENTS
1) Select an adjustment item using [↑]/[↓] on the PC's keyboard.
2) Set or modify the adjustment value as specified using [←]/[→] on the PC's keyboard, and then push [ENTER].

Eqv.= This component is equivalent to the REF No. component listed above, and
may be substituted on parts orders and repairs.
7-1
SECTION 7
.
PARTS LIST
IC1 1130016080 S.IC GP214D <SEI> B 39.6/11.3
IC50 1110008890 S.IC NJU7056F3-TE2-#ZZZH T 105.1/20.3
IC170 1110007320 S.IC NJM2591V-TE1-#ZZZB B 17.7/8.9
IC190 1110007550 S.IC R2A20178NP B 43.6/33.4
IC200 1110008830 S.IC NJU7058V-TE2-#ZMZH B 10.7/38.4
IC220 1180004720 S.REG S-1335J30-M5T1U3 B 104.6/38.7
IC260 1130015760 S.IC TC74VHC4066AFK(EK) T 31.9/41.1
IC340 1130016621 S.IC GT24C128B-2ZLI-TR <MSK> B 110.9/29.9
IC341 1110008930 S.IC NJU7704F3-03A-TE1-#ZZZH B 103.8/35.8
IC360 1140017430 S.IC UPD78F0338GC-9EB-A
(FX-3723A) T 105.7/34.5
IC362 1110007610 S.IC TPA0211DGNR B 50.9/39.5
IC364 1110008890 S.IC NJU7056F3-TE2-#ZZZH B 46.7/39.3
IC365 1110008940 S.IC NJU7057RB1-TE2-#ZMZH B 35.2/35.8
IC400 1110008890 S.IC NJU7056F3-TE2-#ZZZH T 36.0/5.2
IC601 1190004140 S.IC APM8600FB-7 <TKC> T 22.0/37.6
Q20 1590004070 S.TRA LDTC144EET1G <SLVJ> B 50.9/15.0
Q21 1530004011 S.TRA KTC3770U-C-RTK/P B 58.0/15.2
Q22 1530004011 S.TRA KTC3770U-C-RTK/P B 59.0/11.7
Q23 1530002381 S.TRA 2SC4215-Y(TE85LF) B 55.7/19.6
Q24 1530002381 S.TRA 2SC4215-Y(TE85LF) B 60.9/21.6
Q25 1530002381 S.TRA 2SC4215-Y(TE85LF) B 52.2/21.6
Q50 1530004011 S.TRA KTC3770U-C-RTK/P B 69.2/18.8
Q53 1560001910 S.FET RD01MUS2B-T113 B 69.4/13.2
Q54 1560001701 S.FET RD07MUS2B-T214 B 79.5/9.3
Q55 1560001701 S.FET RD07MUS2B-T214 B 79.5/17.4
Q90 1580000751 S.FET 3SK294(TE85LF) B 94.6/20.0
Q150 1580000731 S.FET 3SK293(TE85LF) B 69.7/27.9
Q151 1530002601 S.TRA 2SC4215-O(TE85RF) T 28.1/8.8
Q221 1590005220 S.TRA LDTA114YET1G <SLVJ> B 61.0/35.6
Q222 1590005220 S.TRA LDTA114YET1G <SLVJ> B 63.0/35.6
Q224 1590003800 S.TRA KTC811U-GR-RTK/P B 55.3/42.8
Q225 1520000910 S.TRA 2SB1132L-R-AB3-R <SLVJ> B 59.2/43.3
Q230 1550000090 S.FET RSQ035P03TR B 49.9/45.5
Q231 1590003800 S.TRA KTC811U-GR-RTK/P B 45.8/46.0
Q240 1590004230 S.TRA LMUN5213DW1T1G <SLVJ> T 95.2/29.0
Q250 1590004070 S.TRA LDTC144EET1G <SLVJ> B 33.7/41.8
Q251 1510001100 S.TRA 2SA1832-GR(TE85RF) B 86.3/43.9
Q350 1590004100 S.TRA LDTC144TET1G <SLVJ> B 91.6/32.8
Q351 1590004050 S.TRA LDTA144EET1G <SLVJ> T 107.5/20.9
Q353 1550000090 S.FET RSQ035P03TR B 66.8/40.4
Q354 1590004070 S.TRA LDTC144EET1G <SLVJ> B 77.0/37.6
Q357 1590004070 S.TRA LDTC144EET1G <SLVJ> T 104.2/22.8
Q362 1590004070 S.TRA LDTC144EET1G <SLVJ> B 61.1/8.2
Q365 1590004050 S.TRA LDTA144EET1G <SLVJ> T 106.4/16.1
Q366 1590004070 S.TRA LDTC144EET1G <SLVJ> B 55.8/40.5
Q603 1590004070 S.TRA LDTC144EET1G <SLVJ> T 27.9/36.8
Q606 1550000090 S.FET RSQ035P03TR B 63.4/40.5
Q608 1550000410 S.FET SSM3J35FS(TE85LF) B 77.4/42.5
Q609 1590004230 S.TRA LMUN5213DW1T1G <SLVJ> B 78.3/39.9
D1 1750001770 S.VAR 1SV323(TPH3F) B 29.9/11.0
D3 1750001810 S.DIO L1SS400T1G <SLVJ> B 42.8/14.7
D20 1750002920 S.DIO KDS114E-RTK/PA B 48.3/14.1
D21 1750002920 S.DIO KDS114E-RTK/PA B 50.2/16.7
D22 1750003330 S.VAR BBY58-02V H6327 <RYOYO> B 58.3/8.3
D23 1750003330 S.VAR BBY58-02V H6327 <RYOYO> B 59.5/8.3
D50 1750002780 S.DIO RN142GT2R B 68.3/23.0
D51 1750002780 S.DIO RN142GT2R B 68.3/24.1
D52 1750000581 S.DIO 1SV307(TPH3F) B 105.7/8.0
D90 1750002920 S.DIO KDS114E-RTK/PA B 104.6/16.2
D91 1790001670 S.DIO RB706F-40T106 T 99.6/15.8
D92 1750003270 S.VAR BB174X <RYO> B 102.5/19.5
D93 1750003270 S.VAR BB174X <RYO> B 98.5/20.4
D130 1750003270 S.VAR BB174X <RYO> B 90.7/23.3
D131 1750003270 S.VAR BB174X <RYO> B 86.3/25.7
D200 1790001670 S.DIO RB706F-40T106 T 102.1/15.9
D350 1750001180 S.DIO KDS122 RTK/P B 94.0/33.3
D353 1750002170 S.DIO DB2S31400L B 105.4/14.5
D356 1750001810 S.DIO L1SS400T1G <SLVJ> B 46.6/42.7
D357 1790001860 S.VAR EZJZ0V80010 B 78.0/21.4
D358 1750001850 S.DIO LDAN222T1G <SLVJ> B 65.8/43.1
D609 1750001810 S.DIO L1SS400T1G <SLVJ> B 61.0/40.6
D610 1750002110 S.DIO LRB551V-30T1G <SLVJ> B 62.6/44.3
D613 1790001810 S.VAR AVR-M1005C080MTABB B 78.8/42.9
FI150 2030000350 MON 21R15AB (FL-368)
FI151 2030000481 MON 21R15AB (FL-399A)
FI170 2020002410 CER LTM450FW <JJE>
X1 6050011740 S.XTA CR-766 XRCMK 21.250 MHz B 31.4/6.9
X170 6070000310 S.DIS JTBM450CX70 <JJE> B 25.6/6.1
X360 6050013200 S.XTA CR-911(HC49U/SM 4.9152 MHz
<SKD> B 92.3/39.2
L1 6200003711 S.COI NLV25T-2R7J-PF T 24.4/5.0
L20 6200011021 S.COI ELJRF 82NJFB *0 B 50.1/20.9
L21 6200002861 S.COI NLV25T-4R7J-PF B 48.9/9.5
L22 6200009910 S.COI C6342A-88NG-A B 53.6/10.4
L23 6200011031 S.COI ELJRF R10JFB *0 B 57.5/19.9
L24 6200011031 S.COI ELJRF R10JFB *0 B 59.6/20.2
L25 6200011031 S.COI ELJRF R10JFB *0 B 52.6/19.6
REF PARTS DESCRIPTION M. H/V
NO. NO.
LOCATION
[MAIN UNIT]
M.=Mounted side (T: Mounted on the Top side, B: Mounted on the Bottom side)
S.=Surface mount
REF PARTS DESCRIPTION M. H/V
NO. NO.
LOCATION
[MAIN UNIT]
L26 6200011021 S.COI ELJRF 82NJFB *0 B 68.6/26.0
L50 6200011031 S.COI ELJRF R10JFB *0 B 70.6/20.2
L51 6200011021 S.COI ELJRF 82NJFB *0 B 71.2/16.6
L53 6200006981 S.COI ELJRE R10GFA *0 B 70.5/10.0
L55 6200012680 S.COI 0.30-1.3-5TL 20N <COMO> B 84.5/11.8
L56 6200012390 S.COI 0.30-0.92-3TR 5.8N <COMO> B 87.1/10.5
L57 6200012680 S.COI 0.30-1.3-5TL 20N <COMO> B 89.6/9.6
L58 6200003711 S.COI NLV25T-2R7J-PF B 102.3/9.7
L80 6200012470 S.COI 0.30-1.7-7TL 45.3N <COMO> B 99.0/8.3
L81 6200012770 S.COI 0.26-1.1-7TR 24N <COMO> B 110.4/9.3
L82 6200012780 S.COI 0.30-1.4-6TL 27.2N <COMO> B 110.9/12.3
L90 6200012470 S.COI 0.30-1.7-7TL 45.3N <COMO> B 106.2/11.9
L92 6200007750 S.COI LQW2BHN56NJ03L B 102.0/16.6
L93 6200007750 S.COI LQW2BHN56NJ03L B 98.2/17.4
L96 6200007750 S.COI LQW2BHN56NJ03L B 92.3/22.3
L97 6200007750 S.COI LQW2BHN56NJ03L B 84.0/24.3
L98 6200003680 S.COI LQH31MNR82M03L B 62.5/28.6
L99 6200011001 S.COI ELJRF 56NJFB *0 B 72.8/10.0
L100 6200010991 S.COI ELJRF 47NJFB *0 B 74.7/12.9
L101 6200010991 S.COI ELJRF 47NJFB *0 B 74.7/13.8
L102 6200007901 S.COI ELJRF 22NJFB *0 B 75.9/9.4
L103 6200007901 S.COI ELJRF 22NJFB *0 B 75.9/17.4
L104 6200012680 S.COI 0.30-1.3-5TL 20N <COMO> B 85.0/20.5
L105 6200012390 S.COI 0.30-0.92-3TR 5.8N <COMO> B 84.0/17.7
L106 6200012680 S.COI 0.30-1.3-5TL 20N <COMO> B 87.2/18.1
L107 6200012470 S.COI 0.30-1.7-7TL 45.3N <COMO> B 94.1/11.0
L108 6200012470 S.COI 0.30-1.7-7TL 45.3N <COMO> B 94.6/14.8
R1 7510001730 S.THE ERTJOEP 473J B 39.5/17.8
R2 7030012480 S.RES ERJ2RKF 1003X (100K) B 41.6/17.0
R3 7030005050 S.RES ERJ2GEJ 103 X (10K) B 33.4/12.2
R4 7030005240 S.RES ERJ2GEJ 473 X (47K) B 32.2/11.8
R5 7030005050 S.RES ERJ2GEJ 103 X (10K) B 34.7/8.2
R6 7030005240 S.RES ERJ2GEJ 473 X (47K) B 53.7/15.1
R7 7030005000 S.RES ERJ2GEJ 471 X (470) B 52.8/14.2
R10 7030008370 S.RES ERJ2GEJ 561 X (560) B 39.4/7.6
R20 7030004980 S.RES ERJ2GEJ 101 X (100) B 48.6/20.6
R22 7030005040 S.RES ERJ2GEJ 472 X (4.7K) B 41.5/8.0
R23 7030004990 S.RES ERJ2GEJ 221 X (220) B 49.4/13.7
R24 7030005090 S.RES ERJ2GEJ 104 X (100K) B 49.8/17.8
R25 7030005090 S.RES ERJ2GEJ 104 X (100K) B 48.6/17.0
R26 7030005290 S.RES ERJ2GEJ 682 X (6.8K) B 58.4/16.9
R27 7030005210 S.RES ERJ2GEJ 822 X (8.2K) B 60.1/13.4
R28 7030004980 S.RES ERJ2GEJ 101 X (100) B 58.5/13.4
R30 7030005070 S.RES ERJ2GEJ 683 X (68K) B 56.5/16.8
R31 7030004990 S.RES ERJ2GEJ 221 X (220) B 57.9/18.7
R32 7030007270 S.RES ERJ2GEJ 151 X (150) B 58.4/19.9
R33 7030007350 S.RES ERJ2GEJ 393 X (39K) B 59.1/22.0
R34 7030008280 S.RES ERJ2GEJ 271 X (270) B 53.9/19.2
R35 7030007350 S.RES ERJ2GEJ 393 X (39K) B 53.9/21.3
R36 7030005710 S.RES ERJ2GEJ 121 X (120) B 58.6/26.8
R47 7030009140 S.RES ERJ2GEJ 272 X (2.7K) T 30.0/6.1
R50 7030005120 S.RES ERJ2GEJ 102 X (1K) B 67.0/22.1
R52 7030007290 S.RES ERJ2GEJ 222 X (2.2K) B 70.2/23.0
R53 7030004980 S.RES ERJ2GEJ 101 X (100) B 70.7/21.8
R54 7030005530 S.RES ERJ2GEJ 100 X (10) B 69.5/21.5
R55 7030007300 S.RES ERJ2GEJ 332 X (3.3K) B 69.4/20.6
R56 7030007570 S.RES ERJ2GEJ 122 X (1.2K) B 67.0/18.5
R57 7030005590 S.RES ERJ2GEJ 680 X (68) B 67.0/19.4
R65 7030005100 S.RES ERJ2GEJ 154 X (150K) T 102.2/23.0
R66 7030005070 S.RES ERJ2GEJ 683 X (68K) T 103.2/20.6
R67 7030005310 S.RES ERJ2GEJ 124 X (120K) T 103.2/19.0
R68 7030004980 S.RES ERJ2GEJ 101 X (100) T 105.4/17.6
R69 7030005090 S.RES ERJ2GEJ 104 X (100K) B 67.0/15.7
R70 7030005100 S.RES ERJ2GEJ 154 X (150K) B 68.8/16.8
R71 7030004970 S.RES ERJ2GEJ 470 X (47) B 70.0/16.2
R73 7030005050 S.RES ERJ2GEJ 103 X (10K) B 75.9/6.2
R74 7030005720 S.RES ERJ2GEJ 563 X (56K) B 74.7/7.6
R75 7030004980 S.RES ERJ2GEJ 101 X (100) B 75.9/7.8
R76 7030000260 S.RES MCR10EZHJ 100 (101) B 101.9/13.1
R80 7030005080 S.RES ERJ2GEJ 823 X (82K) B 114.6/12.6
R81 7030005090 S.RES ERJ2GEJ 104 X (100K) T 99.7/20.6
R91 7030005110 S.RES ERJ2GEJ 224 X (220K) B 101.5/20.9
R93 7030005050 S.RES ERJ2GEJ 103 X (10K) B 99.7/22.8
R94 7030005110 S.RES ERJ2GEJ 224 X (220K) B 99.7/21.2
R95 7030005310 S.RES ERJ2GEJ 124 X (120K) B 96.5/20.7
R96 7030005700 S.RES ERJ2GEJ 274 X (270K) B 96.3/18.3
R97 7030004990 S.RES ERJ2GEJ 221 X (220) B 94.1/21.8
R103 7030005050 S.RES ERJ2GEJ 103 X (10K) B 97.4/20.7
R104 7030005090 S.RES ERJ2GEJ 104 X (100K) B 90.2/20.5
R105 7030005110 S.RES ERJ2GEJ 224 X (220K) B 89.4/25.3
R107 7030005110 S.RES ERJ2GEJ 224 X (220K) B 88.2/25.7
R109 7030005530 S.RES ERJ2GEJ 100 X (10) B 64.0/27.1
R110 7030008400 S.RES ERJ2GEJ 182 X (1.8K) B 65.2/29.1
R111 7030005080 S.RES ERJ2GEJ 823 X (82K) B 72.3/26.8
R112 7030008010 S.RES ERJ2GEJ 123 X (12K) B 72.3/25.2
R113 7030005530 S.RES ERJ2GEJ 100 X (10) B 97.3/21.9
R115 7030006610 S.RES ERJ2GEJ 394 X (390K) B 67.9/27.4
R120 7030007290 S.RES ERJ2GEJ 222 X (2.2K) B 70.2/25.1
R121 7030005220 S.RES ERJ2GEJ 223 X (22K) B 70.2/26.0
R122 7030005100 S.RES ERJ2GEJ 154 X (150K) B 71.4/26.8
R152 7030005030 S.RES ERJ2GEJ 152 X (1.5K) B 42.7/26.6
R153 7030004990 S.RES ERJ2GEJ 221 X (220) T 35.7/11.0
R154 7030005090 S.RES ERJ2GEJ 104 X (100K) T 29.8/9.0
R155 7030007290 S.RES ERJ2GEJ 222 X (2.2K) T 29.4/11.1
R156 7030005000 S.RES ERJ2GEJ 471 X (470) T 29.4/10.2
R170 7030009280 S.RES ERJ2GEJ 391 X B 26.5/10.8

Eqv.= This component is equivalent to the REF No. component listed above, and
may be substituted on parts orders and repairs.
7-2
REF PARTS DESCRIPTION M. H/V
NO. NO.
LOCATION
[MAIN UNIT]
R171 7030009140 S.RES ERJ2GEJ 272 X (2.7K) B 23.2/10.5
R172 7030005000 S.RES ERJ2GEJ 471 X (470) B 21.0/11.9
R173 7030005030 S.RES ERJ2GEJ 152 X (1.5K) B 16.3/5.6
R174 7030005230 S.RES ERJ2GEJ 334 X (330K) B 14.6/11.9
R175 7030005600 S.RES ERJ2GEJ 273 X (27K) B 16.7/12.4
R176 7030005120 S.RES ERJ2GEJ 102 X (1K) B 17.9/13.1
R192 7030009280 S.RES ERJ2GEJ 391 X B 48.2/32.7
R193 7030005000 S.RES ERJ2GEJ 471 X (470) B 44.8/29.7
R194 7030005090 S.RES ERJ2GEJ 104 X (100K) B 47.7/31.4
R201 7030007290 S.RES ERJ2GEJ 222 X (2.2K) B 14.1/41.4
R202 7030005090 S.RES ERJ2GEJ 104 X (100K) B 15.3/39.8
R203 7030005110 S.RES ERJ2GEJ 224 X (220K) B 12.8/41.6
R204 7030005040 S.RES ERJ2GEJ 472 X (4.7K) B 11.9/42.5
R206 7030008290 S.RES ERJ2GEJ 183 X (18K) T 9.4/41.1
R207 7030007350 S.RES ERJ2GEJ 393 X (39K) B 11.2/41.6
R212 7030005030 S.RES ERJ2GEJ 152 X (1.5K) T 7.9/39.9
R213 7030005100 S.RES ERJ2GEJ 154 X (150K) T 7.9/38.3
R214 7030007340 S.RES ERJ2GEJ 153 X (15K) T 6.7/37.7
R226 7030005040 S.RES ERJ2GEJ 472 X (4.7K) B 54.3/40.8
R227 7030005050 S.RES ERJ2GEJ 103 X (10K) B 57.9/46.6
R228 7030008300 S.RES ERJ2GEJ 184 X (180K) B 53.9/44.5
R230 7030005230 S.RES ERJ2GEJ 334 X (330K) B 46.7/44.0
R231 7030007280 S.RES ERJ2GEJ 331 X (330) B 45.8/44.0
R235 7030010010 S.RES ERJ2RKF 334 X (330K) B 64.2/43.0
R236 7030010020 S.RES ERJ2RKF 1503X (150K) B 64.0/45.4
R240 7030004990 S.RES ERJ2GEJ 221 X (220) T 94.7/27.2
R242 7410001270 S.ARR EXB28V821JX B 54.8/32.7
R251 7030008280 S.RES ERJ2GEJ 271 X (270) B 80.9/43.2
R252 7030005060 S.RES ERJ2GEJ 333 X (33K) B 41.2/44.3
R253 7030007300 S.RES ERJ2GEJ 332 X (3.3K) B 16.9/37.4
R255 7030005700 S.RES ERJ2GEJ 274 X (270K) B 15.1/36.5
R256 7030008290 S.RES ERJ2GEJ 183 X (18K) B 15.4/38.6
R257 7030005040 S.RES ERJ2GEJ 472 X (4.7K) B 16.9/35.6
R258 7030005040 S.RES ERJ2GEJ 472 X (4.7K) B 18.1/36.0
R260 7030005110 S.RES ERJ2GEJ 224 X (220K) T 11.6/39.7
R261 7030005720 S.RES ERJ2GEJ 563 X (56K) T 12.5/39.7
R262 7030005240 S.RES ERJ2GEJ 473 X (47K) T 12.5/40.9
R263 7030008290 S.RES ERJ2GEJ 183 X (18K) T 35.8/36.5
R264 7030005090 S.RES ERJ2GEJ 104 X (100K) B 31.4/39.9
R265 7030005090 S.RES ERJ2GEJ 104 X (100K) T 36.1/37.9
R270 7030005120 S.RES ERJ2GEJ 102 X (1K) B 41.2/45.2
R271 7030011650 S.RES ERJ2GEJ 243X (24K) B 33.0/38.3
R272 7030005090 S.RES ERJ2GEJ 104 X (100K) B 35.7/39.4
R273 7030005220 S.RES ERJ2GEJ 223 X (22K) B 35.7/38.5
R276 7030008300 S.RES ERJ2GEJ 184 X (180K) B 38.7/36.6
R277 7030005090 S.RES ERJ2GEJ 104 X (100K) B 38.3/35.3
R278 7030005120 S.RES ERJ2GEJ 102 X (1K) B 37.1/39.1
R279 7030005030 S.RES ERJ2GEJ 152 X (1.5K) B 38.0/39.1
R283 7030005090 S.RES ERJ2GEJ 104 X (100K) B 48.0/48.0
R286 7030008010 S.RES ERJ2GEJ 123 X (12K) B 39.3/38.5
R290 7030007060 S.RES ERJ2GEJ 684X (680K) B 40.9/36.9
R291 7030005090 S.RES ERJ2GEJ 104 X (100K) B 39.5/34.5
R292 7030005090 S.RES ERJ2GEJ 104 X (100K) B 44.5/38.4
R293 7030008010 S.RES ERJ2GEJ 123 X (12K) B 46.6/41.0
R294 7030005040 S.RES ERJ2GEJ 472 X (4.7K) B 48.2/40.9
R295 7030005040 S.RES ERJ2GEJ 472 X (4.7K) B 49.2/42.1
R300 7030005290 S.RES ERJ2GEJ 682 X (6.8K) T 9.9/38.3
R340 7030005090 S.RES ERJ2GEJ 104 X (100K) B 106.3/29.8
R341 7030005050 S.RES ERJ2GEJ 103 X (10K) B 106.3/28.9
R343 7030005050 S.RES ERJ2GEJ 103 X (10K) B 105.7/36.3
R351 7030005120 S.RES ERJ2GEJ 102 X (1K) B 89.8/34.0
R352 7030007340 S.RES ERJ2GEJ 153 X (15K) B 93.3/31.5
R353 7030005120 S.RES ERJ2GEJ 102 X (1K) B 93.3/30.6
R361 7410001130 S.ARR EXB28V102JX T 115.7/31.8
R371 7030005170 S.RES ERJ2GEJ 474 X (470K) T 103.1/45.5
R372 7030007310 S.RES ERJ2GEJ 155 X (1.5M) T 106.3/45.5
R373 7030005160 S.RES ERJ2GEJ 105 X (1M) T 104.7/45.5
R374 7030006610 S.RES ERJ2GEJ 394 X (390K) T 104.0/44.1
R376 7030005090 S.RES ERJ2GEJ 104 X (100K) T 10.7/40.6
R377 7030005080 S.RES ERJ2GEJ 823 X (82K) B 9.1/41.9
R378 7030005080 S.RES ERJ2GEJ 823 X (82K) B 7.4/41.9
R379 7030005080 S.RES ERJ2GEJ 823 X (82K) B 6.4/39.8
R380 7030005050 S.RES ERJ2GEJ 103 X (10K) B 98.0/10.5
R381 7030005050 S.RES ERJ2GEJ 103 X (10K) T 101.4/19.0
R382 7030009140 S.RES ERJ2GEJ 272 X (2.7K) T 100.5/19.0
R383 7030008010 S.RES ERJ2GEJ 123 X (12K) T 101.0/20.2
R384 7030007290 S.RES ERJ2GEJ 222 X (2.2K) T 105.4/18.5
R386 7030005050 S.RES ERJ2GEJ 103 X (10K) T 107.8/22.7
R387 7030005090 S.RES ERJ2GEJ 104 X (100K) B 86.5/45.3
R388 7030005170 S.RES ERJ2GEJ 474 X (470K) T 30.6/36.3
R391 7030005240 S.RES ERJ2GEJ 473 X (47K) B 5.5/40.6
R392 7030007340 S.RES ERJ2GEJ 153 X (15K) B 84.7/44.0
R393 7030007290 S.RES ERJ2GEJ 222 X (2.2K) B 85.4/42.4
R395 7030005090 S.RES ERJ2GEJ 104 X (100K) B 90.5/31.4
R396 7030005050 S.RES ERJ2GEJ 103 X (10K) T 115.7/35.4
R397 7030005700 S.RES ERJ2GEJ 274 X (270K) B 69.1/42.3
R398 7030005050 S.RES ERJ2GEJ 103 X (10K) B 67.9/43.0
R401 7030005090 S.RES ERJ2GEJ 104 X (100K) T 102.6/21.8
R402 7030005060 S.RES ERJ2GEJ 333 X (33K) B 43.3/40.3
R403 7030005050 S.RES ERJ2GEJ 103 X (10K) B 42.2/39.1
R404 7030004980 S.RES ERJ2GEJ 101 X (100) B 41.3/39.1
R410 7030005120 S.RES ERJ2GEJ 102 X (1K) T 99.3/17.8
R411 7030005120 S.RES ERJ2GEJ 102 X (1K) T 100.9/17.8
R412 7030005050 S.RES ERJ2GEJ 103 X (10K) B 5.2/36.9
R413 7030005050 S.RES ERJ2GEJ 103 X (10K) B 6.4/36.5
R414 7030005050 S.RES ERJ2GEJ 103 X (10K) B 6.4/38.2
R415 7030005240 S.RES ERJ2GEJ 473 X (47K) B 5.2/36.0
R430 7030005700 S.RES ERJ2GEJ 274 X (270K) B 47.7/46.4
R431 7030005120 S.RES ERJ2GEJ 102 X (1K) B 47.7/44.8
R432 7030005040 S.RES ERJ2GEJ 472 X (4.7K) B 44.5/39.3
R433 7030005090 S.RES ERJ2GEJ 104 X (100K) B 38.2/33.7
R434 7030005080 S.RES ERJ2GEJ 823 X (82K) B 37.0/33.6
R435 7030008010 S.RES ERJ2GEJ 123 X (12K) B 35.4/33.6
R450 7030007280 S.RES ERJ2GEJ 331 X (330) B 43.5/45.2
R451 7030005040 S.RES ERJ2GEJ 472 X (4.7K) B 46.8/47.7
M.=Mounted side (T: Mounted on the Top side, B: Mounted on the Bottom side)
S.=Surface mount
REF PARTS DESCRIPTION M. H/V
NO. NO.
LOCATION
[MAIN UNIT]
R452 7030007290 S.RES ERJ2GEJ 222 X (2.2K) B 43.9/46.4
R457 7030005050 S.RES ERJ2GEJ 103 X (10K) B 32.2/34.0
R458 7030005040 S.RES ERJ2GEJ 472 X (4.7K) B 32.2/35.6
R459 7030005040 S.RES ERJ2GEJ 472 X (4.7K) B 31.3/35.6
R460 7030004970 S.RES ERJ2GEJ 470 X (47) B 38.7/15.0
R461 7030004990 S.RES ERJ2GEJ 221 X (220) B 61.2/11.5
R462 7030010040 S.RES ERJ2GEJ-JPW B 61.2/9.7
R463 7030004980 S.RES ERJ2GEJ 101 X (100) B 75.9/13.4
R464 7030004980 S.RES ERJ2GEJ 101 X (100) B 75.5/18.6
R465 7030003320 S.RES ERJ3GEYJ 101 V (100) B 91.0/13.9
R466 7030005050 S.RES ERJ2GEJ 103 X (10K) B 75.0/17.4
R467 7030005720 S.RES ERJ2GEJ 563 X (56K) B 73.8/17.0
R468 7030004990 S.RES ERJ2GEJ 221 X (220) T 94.7/26.3
R477 7030005050 S.RES ERJ2GEJ 103 X (10K) T 102.8/17.8
R478 7030005050 S.RES ERJ2GEJ 103 X (10K) B 41.6/46.4
R479 7030007340 S.RES ERJ2GEJ 153 X (15K) B 99.9/10.5
R607 7030014270 S.RES ERJ2RKF3300X (330) T 17.5/38.3
R608 7030014260 S.RES ERJ2RKF1801X T 19.1/38.3
R609 7030005050 S.RES ERJ2GEJ 103 X (10K) T 28.5/38.7
R634 7030005050 S.RES ERJ2GEJ 103 X (10K) T 115.1/37.5
R641 7030010010 S.RES ERJ2RKF 334 X (330K) T 28.3/40.3
R642 7030010020 S.RES ERJ2RKF 1503X (150K) T 28.3/41.9
R647 7030005050 S.RES ERJ2GEJ 103 X (10K) B 60.2/39.1
R650 7030005160 S.RES ERJ2GEJ 105 X (1M) B 79.7/43.3
R659 7030004980 S.RES ERJ2GEJ 101 X (100) B 3.4/29.8
C2 4030017460 S.CER C1005 JB 1H 102K-T B 31.0/12.1
C3 4030017440 S.CER C1005 CH 1H 221J-T B 33.1/11.0
C4 4030017640 S.CER C1005 CH 1H 150J-T B 31.9/10.6
C5 4030017670 S.CER C1005 CH 1H 390J-T B 35.9/8.3
C6 4030017460 S.CER C1005 JB 1H 102K-T B 53.3/16.3
C7 4030018860 S.CER C1005 JB 0J 105K-T B 39.9/14.6
C8 4030017350 S.CER C1005 CH 1H 020B-T T 26.6/5.1
C9 4030017350 S.CER C1005 CH 1H 020B-T T 22.2/5.1
C11 4550007480 S.TAN F930J106MAABMA B 36.7/5.2
C12 4030017460 S.CER C1005 JB 1H 102K-T T 20.8/5.6
C13 4030016930 S.CER C1005 JB 1A 104K-T B 40.3/7.6
C15 4030016790 S.CER C1005 JB 1E 103K-T T 38.5/7.3
C18 4030016930 S.CER C1005 JB 1A 104K-T B 41.5/7.1
C19 4030017650 S.CER C1005 CH 1H 270J-T B 35.4/9.8
C20 4030017460 S.CER C1005 JB 1H 102K-T B 48.6/22.2
C21 4030017610 S.CER C1005 CH 1H 090C-T B 49.5/22.2
C22 4030017610 S.CER C1005 CH 1H 090C-T B 50.4/22.2
C24 4550008150 S.TAN F921V224MAA B 43.3/5.5
C25 4030017460 S.CER C1005 JB 1H 102K-T B 49.3/7.4
C26 4030018070 S.CER C1005 CH 1H 300J-T B 49.4/12.1
C27 4030017660 S.CER C1005 CH 1H 330J-T B 48.2/12.1
C28 4030017460 S.CER C1005 JB 1H 102K-T B 48.5/15.8
C30 4030017460 S.CER C1005 JB 1H 102K-T B 48.6/18.6
C31 4030017460 S.CER C1005 JB 1H 102K-T B 60.1/17.8
C32 4030017550 S.CER C1005 CH 1H 1R5B-T B 56.6/13.6
C33 4030017440 S.CER C1005 CH 1H 221J-T B 59.9/14.6
C34 4030017550 S.CER C1005 CH 1H 1R5B-T B 58.6/9.9
C35 4030017460 S.CER C1005 JB 1H 102K-T B 61.1/14.6
C36 4030017460 S.CER C1005 JB 1H 102K-T B 56.5/17.7
C37 4030017340 S.CER C1005 CH 1H 010B-T B 56.1/15.5
C38 4030017460 S.CER C1005 JB 1H 102K-T B 58.2/22.0
C39 4030017630 S.CER C1005 CH 1H 120J-T B 57.3/22.0
C40 4030017640 S.CER C1005 CH 1H 150J-T B 60.7/19.3
C41 4030017460 S.CER C1005 JB 1H 102K-T B 54.8/21.8
C42 4030017380 S.CER C1005 CH 1H 050B-T B 56.1/21.8
C43 4030017400 S.CER C1005 CH 1H 220J-T B 51.0/19.9
C44 4030017460 S.CER C1005 JB 1H 102K-T B 56.5/26.8
C50 4030017460 S.CER C1005 JB 1H 102K-T B 71.4/23.5
C51 4030017620 S.CER C1005 CH 1H 100C-T B 68.2/21.2
C52 4030017460 S.CER C1005 JB 1H 102K-T B 67.0/21.2
C53 4030017460 S.CER C1005 JB 1H 102K-T B 67.0/20.3
C54 4030017640 S.CER C1005 CH 1H 150J-T B 71.2/18.2
C55 4030017650 S.CER C1005 CH 1H 270J-T B 70.0/17.1
C56 4030016790 S.CER C1005 JB 1E 103K-T T 102.3/20.6
C57 4030016790 S.CER C1005 JB 1E 103K-T T 106.0/22.5
C58 4030016930 S.CER C1005 JB 1A 104K-T T 102.3/19.0
C59 4030017730 S.CER C1005 JB 1H 471K-T T 107.3/19.4
C60 4030017460 S.CER C1005 JB 1H 102K-T T 105.0/16.4
C61 4030019560 S.CER GRM21BB31C106KE15L B 67.6/36.8
C62 4030017460 S.CER C1005 JB 1H 102K-T B 77.1/21.4
C63 4030016790 S.CER C1005 JB 1E 103K-T B 68.9/8.7
C65 4030017420 S.CER C1005 CH 1H 470J-T B 72.5/11.2
C67 4030017730 S.CER C1005 JB 1H 471K-T B 81.7/13.4
C68 4030017420 S.CER C1005 CH 1H 470J-T B 82.9/13.0
C69 4030017420 S.CER C1005 CH 1H 470J-T B 69.8/8.7
C70 4030018020 S.CER C1608 CH 1H 910J-T B 87.6/8.1
C71 4030007060 S.CER C1608 CH 1H 270J-T B 92.9/7.9
C72 4030006860 S.CER C1608 JB 1H 102K-T ATEX B 95.8/8.5
C73 4030017460 S.CER C1005 JB 1H 102K-T B 103.5/11.9
C74 4030017460 S.CER C1005 JB 1H 102K-T B 102.8/7.5
C77 4030016930 S.CER C1005 JB 1A 104K-T B 67.0/17.3
C78 4030016930 S.CER C1005 JB 1A 104K-T B 74.7/6.7
C80 4030017460 S.CER C1005 JB 1H 102K-T B 107.9/9.4
C81 4030017390 S.CER C1005 CH 1H 180J-T B 96.7/7.0
C82 4030017390 S.CER C1005 CH 1H 180J-T B 101.6/7.1
C83 4030017400 S.CER C1005 CH 1H 220J-T B 108.3/8.1
C84 4030018120 S.CER C1005 CH 1H 110J-T B 108.8/11.0
C85 4030017410 S.CER C1005 CH 1H 240J-T B 112.8/11.0
C86 4030017610 S.CER C1005 CH 1H 090C-T B 113.7/12.6
C89 4030017590 S.CER C1005 CH 1H 070C-T B 112.8/12.6
C90 4030017610 S.CER C1005 CH 1H 090C-T B 106.3/9.4
C91 4030017620 S.CER C1005 CH 1H 100C-T B 105.9/15.5
C94 4030017380 S.CER C1005 CH 1H 050B-T B 103.9/17.9
C95 4030017400 S.CER C1005 CH 1H 220J-T B 100.6/19.9
C96 4030016790 S.CER C1005 JB 1E 103K-T B 102.7/21.3
C97 4030017350 S.CER C1005 CH 1H 020B-T B 103.5/16.7
C98 4030017350 S.CER C1005 CH 1H 020B-T B 101.2/18.7
C99 4030017650 S.CER C1005 CH 1H 270J-T B 99.7/19.6

7-3
Eqv.= This component is equivalent to the REF No. component listed above, and
may be substituted on parts orders and repairs.
M.=Mounted side (T: Mounted on the Top side, B: Mounted on the Bottom side)
S.=Surface mount
REF PARTS DESCRIPTION M. H/V
NO. NO.
LOCATION
[MAIN UNIT]
C450 4030017500 S.CER C1005 CH 1H 560J-T B 75.0/15.0
C451 4030017730 S.CER C1005 JB 1H 471K-T B 82.3/21.6
C452 4030017420 S.CER C1005 CH 1H 470J-T B 83.2/21.6
C453 4030006860 S.CER C1608 JB 1H 102K-T ATEX B 91.6/9.4
C454 4030018020 S.CER C1608 CH 1H 910J-T B 83.5/15.3
C455 4030007060 S.CER C1608 CH 1H 270J-T B 89.3/15.9
C456 4030006860 S.CER C1608 JB 1H 102K-T ATEX B 91.6/16.1
C457 4030007010 S.CER C1608 CH 1H 100D-T B 92.4/13.9
C458 4030007030 S.CER C1608 CH 1H 150J-T B 94.8/6.6
C461 4030016930 S.CER C1005 JB 1A 104K-T B 73.8/17.9
C462 4030016930 S.CER C1005 JB 1A 104K-T T 12.8/10.8
C463 4030016930 S.CER C1005 JB 1A 104K-T T 12.8/7.6
C464 4030016930 S.CER C1005 JB 1A 104K-T B 41.7/40.3
C465 4030019560 S.CER GRM21BB31C106KE15L B 77.5/24.0
C466 4030019560 S.CER GRM21BB31C106KE15L B 86.3/15.1
C467 4030017690 S.CER C1005 CH 1H 121J-T B 16.0/36.5
C606 4030021240 S.CER C1005 JB 1C 105K-T B 23.6/37.8
C607 4030016930 S.CER C1005 JB 1A 104K-T T 19.1/37.0
C612 4030018860 S.CER C1005 JB 0J 105K-T T 115.5/39.6
C613 4030016950 S.CER C1005 JB 1A 473K-T T 110.9/44.9
C614 4030017400 S.CER C1005 CH 1H 220J-T B 72.7/43.0
C615 4030019560 S.CER GRM21BB31C106KE15L B 74.8/43.0
C616 4030017420 S.CER C1005 CH 1H 470J-T B 71.5/42.7
J251 6510021901 S.CON BM02B-ASRS-TF(LF)(SN) B 54.9/36.3
J252 6510022692 S.CON 06FLT-SM2-TB(LF)(SN)(M) B 87.3/32.1
J601 6510030040 S.CON CSS5005-4R11F B 23.0/42.8
J603 6510030990 S.CON BM03B-AUHKS-GA-TB(LF)(SN) B 72.0/39.4
J604 6510025142 S.CON 10FLT-SM2-TB(LF)(SN)(M) B 82.0/39.0
DS240 5040003060 S.LED SML-512WWT86 T 94.8/5.5
DS241 5040003060 S.LED SML-512WWT86 T 105.2/5.5
DS242 5040003510 S.LED LNJ426W83RA T 54.4/35.7
DS243 5040003510 S.LED LNJ426W83RA T 54.4/17.7
DS244 5040003510 S.LED LNJ426W83RA T 66.5/14.9
DS245 5040003510 S.LED LNJ426W83RA T 66.5/38.5
DS246 5030003980 LCD TJ3901TF <VKHK>
DS252 5040003960 S.LED SML-S13UT T68 B 3.0/26.7
MC250 7700002900 MIC EM6027P-38C33-G <HOR>
S1 2260003300 S.SWI EVQPQHB55 T 72.4/39.6
S2 2260003300 S.SWI EVQPQHB55 T 71.0/26.7
S3 2260003300 S.SWI EVQPQHB55 T 57.8/26.7
S4 2260003300 S.SWI EVQPQHB55 T 48.9/17.9
S5 2260003300 S.SWI EVQPQHB55 T 48.9/35.5
S6 2260003300 S.SWI EVQPQHB55 T 60.7/14.9
S7 2260003300 S.SWI EVQPQHB55 T 72.4/13.8
S8 2260003300 S.SWI EVQPQHB55 T 60.7/38.5
S9 2230001071 S.SWI JPM1990-2712EC B 79.8/47.7
EP2 6910014690 S.BEA MPZ1608S221A-T B 67.9/10.0
EP3 6910014690 S.BEA MPZ1608S221A-T B 87.6/12.5
EP8 6910021240 S.BEA MMZ1005A152ET B 58.4/17.8
EP10 6910014690 S.BEA MPZ1608S221A-T B 80.6/22.1
EP360 8930092270 LCD SRCN-3723-SP-N-W (SHJ)
REF PARTS DESCRIPTION M. H/V
NO. NO.
LOCATION
[MAIN UNIT]
C100 4030017360 S.CER C1005 CH 1H 030B-T B 99.7/16.6
C101 4030017580 S.CER C1005 CH 1H 060C-T B 97.0/19.5
C102 4030016790 S.CER C1005 JB 1E 103K-T B 94.1/23.6
C103 4030017420 S.CER C1005 CH 1H 470J-T B 94.1/22.7
C104 4030016790 S.CER C1005 JB 1E 103K-T B 95.7/21.9
C109 4030017460 S.CER C1005 JB 1H 102K-T B 90.6/21.7
C110 4030017660 S.CER C1005 CH 1H 330J-T B 89.6/24.1
C111 4030016790 S.CER C1005 JB 1E 103K-T B 88.7/24.1
C112 4030017560 S.CER C1005 CH 1H 2R5B-T B 89.3/21.3
C113 4030017540 S.CER C1005 CH 1H R75B-T B 88.4/22.3
C114 4030017420 S.CER C1005 CH 1H 470J-T B 87.8/24.1
C115 4030017340 S.CER C1005 CH 1H 010B-T B 85.5/24.4
C116 4030017360 S.CER C1005 CH 1H 030B-T B 73.6/26.5
C117 4030017370 S.CER C1005 CH 1H 3R5B-T B 100.2/17.8
C119 4030017420 S.CER C1005 CH 1H 470J-T B 67.9/29.1
C120 4030016970 S.CER C1005 JB 1E 223K-T B 66.1/28.2
C122 4030016790 S.CER C1005 JB 1E 103K-T B 68.6/25.1
C131 4030018120 S.CER C1005 CH 1H 110J-T B 67.0/27.4
C132 4030017460 S.CER C1005 JB 1H 102K-T B 39.9/15.5
C133 4030017460 S.CER C1005 JB 1H 102K-T T 27.8/6.1
C154 4030017460 S.CER C1005 JB 1H 102K-T B 57.8/28.6
C155 4030017360 S.CER C1005 CH 1H 030B-T T 36.2/23.1
C156 4030017460 S.CER C1005 JB 1H 102K-T T 32.8/9.1
C157 4030016970 S.CER C1005 JB 1E 223K-T T 31.6/8.9
C159 4030016790 S.CER C1005 JB 1E 103K-T T 24.8/7.7
C160 4030018240 S.CER C1005 JB 1H 562K-T T 26.5/10.9
C170 4030017460 S.CER C1005 JB 1H 102K-T B 24.4/11.2
C171 4030017420 S.CER C1005 CH 1H 470J-T B 22.0/10.1
C174 4030017460 S.CER C1005 JB 1H 102K-T B 19.8/12.4
C176 4030017460 S.CER C1005 JB 1H 102K-T B 22.2/12.3
C179 4030017450 S.CER C1005 JB 1H 271K-T B 15.8/12.4
C180 4030017450 S.CER C1005 JB 1H 271K-T B 14.6/12.8
C181 4030016930 S.CER C1005 JB 1A 104K-T B 17.9/12.2
C182 4030018860 S.CER C1005 JB 0J 105K-T T 17.4/7.7
C192 4030017490 S.CER C1608 JB 1A 105K-T B 49.1/31.0
C193 4030016790 S.CER C1005 JB 1E 103K-T B 48.0/35.8
C200 4030016790 S.CER C1005 JB 1E 103K-T T 12.2/37.5
C202 4030016930 S.CER C1005 JB 1A 104K-T T 9.4/39.5
C205 4030016960 S.CER C1005 JB 1E 183K-T T 7.0/39.9
C206 4030017460 S.CER C1005 JB 1H 102K-T T 6.7/36.8
C207 4030016930 S.CER C1005 JB 1A 104K-T T 8.3/36.8
C224 4550007480 S.TAN F930J106MAABMA B 55.9/46.6
C225 4030018900 S.CER C1005 JB 0J 474K-T B 54.3/45.7
C227 4030018860 S.CER C1005 JB 0J 105K-T B 106.0/41.6
C229 4030017460 S.CER C1005 JB 1H 102K-T B 102.3/41.5
C230 4030018860 S.CER C1005 JB 0J 105K-T B 102.3/40.6
C231 4030018860 S.CER C1005 JB 0J 105K-T B 44.6/44.0
C251 4030019560 S.CER GRM21BB31C106KE15L B 42.7/48.1
C252 4030017460 S.CER C1005 JB 1H 102K-T B 41.2/43.4
C254 4030016930 S.CER C1005 JB 1A 104K-T B 16.6/39.0
C255 4030016930 S.CER C1005 JB 1A 104K-T B 88.2/44.2
C256 4030018890 S.CER C1005 JB 0J 224K-T B 84.7/41.2
C257 4030016790 S.CER C1005 JB 1E 103K-T B 13.9/35.7
C260 4030018910 S.CER C1608 JB 0J 475K-T T 12.1/41.9
C261 4030016930 S.CER C1005 JB 1A 104K-T T 36.7/35.6
C262 4030016790 S.CER C1005 JB 1E 103K-T T 34.5/38.8
C263 4030016790 S.CER C1005 JB 1E 103K-T B 39.9/36.2
C264 4030018090 S.CER C1005 JB 1E 822K-T B 34.4/38.9
C265 4030017430 S.CER C1005 CH 1H 101J-T B 37.5/37.9
C266 4030017030 S.CER C1005 JB 1A 273K-T B 38.9/39.7
C283 4030016930 S.CER C1005 JB 1A 104K-T B 49.8/48.0
C285 4030016930 S.CER C1005 JB 1A 104K-T B 39.8/39.7
C286 4520000020 S.NIO NOJC227M006RWJV B 77.8/31.8
C287 4520000020 S.NIO NOJC227M006RWJV B 83.2/29.9
C288 4030017920 S.CER C1005 JB 1A 683K-T B 51.8/43.4
C290 4030018900 S.CER C1005 JB 0J 474K-T B 48.3/42.1
C340 4030016790 S.CER C1005 JB 1E 103K-T B 106.7/31.0
C341 4030017920 S.CER C1005 JB 1A 683K-T B 101.9/35.4
C360 4030016790 S.CER C1005 JB 1E 103K-T T 98.2/25.7
C361 4030016950 S.CER C1005 JB 1A 473K-T T 109.1/44.9
C363 4030016950 S.CER C1005 JB 1A 473K-T T 111.8/44.9
C364 4030016950 S.CER C1005 JB 1A 473K-T T 112.6/43.4
C365 4030016950 S.CER C1005 JB 1A 473K-T T 113.7/41.4
C366 4030016950 S.CER C1005 JB 1A 473K-T T 115.5/38.7
C370 4030018070 S.CER C1005 CH 1H 300J-T B 99.0/35.0
C371 4030017400 S.CER C1005 CH 1H 220J-T B 96.2/35.4
C373 4030018900 S.CER C1005 JB 0J 474K-T T 104.9/44.3
C374 4030018900 S.CER C1005 JB 0J 474K-T T 106.7/44.3
C375 4030018900 S.CER C1005 JB 0J 474K-T T 105.8/44.3
C377 4030017740 S.CER C1005 JB 1H 821K-T B 8.7/42.8
C378 4030017780 S.CER C1005 JB 1H 472K-T B 6.8/41.0
C379 4030017420 S.CER C1005 CH 1H 470J-T B 5.2/39.4
C380 4030017460 S.CER C1005 JB 1H 102K-T T 99.2/19.3
C382 4030018860 S.CER C1005 JB 0J 105K-T B 39.4/46.3
C383 4030018860 S.CER C1005 JB 0J 105K-T B 31.4/41.7
C385 4030016790 S.CER C1005 JB 1E 103K-T B 14.5/42.6
C386 4030018900 S.CER C1005 JB 0J 474K-T T 107.8/44.3
C389 4550007480 S.TAN F930J106MAABMA B 98.3/29.2
C400 4030018860 S.CER C1005 JB 0J 105K-T B 4.0/36.5
C401 4030018910 S.CER C1608 JB 0J 475K-T B 33.9/13.3
C402 4030016930 S.CER C1005 JB 1A 104K-T B 5.2/37.8
C404 4030018860 S.CER C1005 JB 0J 105K-T B 39.4/33.3
C436 4030018860 S.CER C1005 JB 0J 105K-T B 43.3/38.6
C437 4030018900 S.CER C1005 JB 0J 474K-T T 34.9/36.5
C438 4030016790 S.CER C1005 JB 1E 103K-T B 34.2/33.2
C440 4030016930 S.CER C1005 JB 1A 104K-T B 33.3/33.2
C441 4030017460 S.CER C1005 JB 1H 102K-T B 61.2/10.6
C442 4030017390 S.CER C1005 CH 1H 180J-T B 72.4/8.8
C443 4030017650 S.CER C1005 CH 1H 270J-T B 73.3/8.8
C444 4030017460 S.CER C1005 JB 1H 102K-T B 73.8/10.9
C445 4030017390 S.CER C1005 CH 1H 180J-T B 74.3/9.7
C446 4030017630 S.CER C1005 CH 1H 120J-T B 76.8/13.4
C447 4030017410 S.CER C1005 CH 1H 240J-T B 75.9/11.8
C448 4030017500 S.CER C1005 CH 1H 560J-T B 75.5/10.6
C449 4030017410 S.CER C1005 CH 1H 240J-T B 75.9/15.0

7-4
M.=Mounted side (T: Mounted on the Top side, B: Mounted on the Bottom side)
S.=Surface mount
Eqv.= This component is equivalent to the REF No. component listed above, and
may be substituted on parts orders and repairs.
REF PARTS DESCRIPTION M. H/V
NO. NO.
LOCATION
[MIC UNIT]
C410 4030017620 S.CER C1005 CH 1H 100C-T B 11.7/20.7
C411 4030017420 S.CER C1005 CH 1H 470J-T B 11.6/11.9
J250 6450002460 CON HSJ1594-010160
J607 6510025142 S.CON 10FLT-SM2-TB(LF)(SN)(M) B 11.2/8.1
J608 6510009351 CON B2B-ZR(LF)(SN)
S250 2260001900 SWI SW-149 (SKHLLDA010)
W1 8900014801 CAB OPC-1573-1(P0.5N10L50) <TJM>
EP4 6910018460 S.BEA MMZ1005Y102C-T B 14.5/11.4
EP5 6910024660 S.BEA MPZ2012S102AT B 11.7/14.1
EP6 6910018460 S.BEA MMZ1005Y102C-T B 8.2/11.9
EP7 6910024660 S.BEA MPZ2012S102AT B 13.9/19.9
EP8 6910018460 S.BEA MMZ1005Y102C-T1 B 9.9/5.2

8-1
[CHASSIS PARTS]
REF ORDER DESCRIPTION QTY.
NO. NO.
MP1 8210031130 3723 FRONT PANEL ASSEMBLY [USA] 1
8210031130 3723 FRONT PANEL ASSEMBLY [EXP] 1
8210031100 3723 FRONT PANEL ASSEMBLY (A) [EUR] 1
8210031100 3723 FRONT PANEL ASSEMBLY (A) [UK] 1
8210031100 3723 FRONT PANEL ASSEMBLY (A) [FRG] 1
8210031100 3723 FRONT PANEL ASSEMBLY (A) [HOL] 1
8210031100 3723 FRONT PANEL ASSEMBLY (A) [AUS] 1
8210031110 3723 FRONT PANEL (B) ASSEMBLY WT [USA-01] 1
8210031110 3723 FRONT PANEL (B) ASSEMBLY WT [EXP-01] 1
8210031080 3723 FRONT PANEL (B) A WT [EUR-01] 1
8210031080 3723 FRONT PANEL (B) A WT [UK-01] 1
8210031080 3723 FRONT PANEL (B) A WT [FRG-01] 1
8210031080 3723 FRONT PANEL (B) A WT [HOL-01] 1
8210031080 3723 FRONT PANEL (B) A WT [AUS-01] 1
8210031120 3723 FRONT PANEL (A) ASSEMBLY BU [USA-02] 1
8210031120 3723 FRONT PANEL (A) ASSEMBLY BU [EXP-02] 1
8210031090 3723 FRONT PANEL (A) A BU [EUR-02] 1
8210031090 3723 FRONT PANEL (A) A BU [UK-02] 1
8210031090 3723 FRONT PANEL (A) A BU [FRG-02] 1
8210031090 3723 FRONT PANEL (A) A BU [HOL-02] 1
8210031090 3723 FRONT PANEL (A) A BU [AUS-02] 1
J31 6910021491 ANT CONNECTOR 106-1 <SSC> 1
W2 8920001430 CAB-1185 1
EP1 0800014740 BP-282 EU 1
MP8 8930083240 COIL SPRING (AM) 1
MP9 8930092200 3723 SHAFT M5K 1
MP10 8110010830 3723 USB COVER 1
MP11 8930092150 3723 USB SEAL (TOP) 1
MP12 8930092090 3723 RELEASE BUTTON 1
MP13 8930092230 3723 SPRING M5K 1
MP14 8850003421 SEALING WASHER (AA)-1 (TOT) 1
MP15 8830003440 3285 ANT NUT 1
MP16 8930092080 3723 MIC CAP 1
MP17 8930092070 3723 CAP HOLDER 1
MP18 8930078010 3168 MIC SEAL (TOT) 1
MP21 8210030940 3723 REAR PANEL 1
MP22 8930092140 3723 MAIN SEAL (TOP) 1
MP24 8820001510 3062 SCREW 6
MP25 8930063690 O-RING (BA) (TOP) 6
MP31 8010023460 3723 CHASSIS 1
MP33 8810009511 PHBT M2 X 4 NI-ZC3 (3.6-4.0) 5
MP42 8810008751 PHBT M2 X15 NI-ZK3 1
MP43 8810009181 BT M2 X 5 NI-ZC3 5
MP48 8930030920 1301 SHEET 1
MP50 8930071260 O-RING (BL) (TOP) 1
MP51 8930092190 3723 DETECTION PIN (M5K) 1
MP57 8930057950 DOUBLE SIDE TAPE (AH) 2
MP58 8930085980 SHIELD TAPE (Z) 1
MP59 8930092640 THERMAL SHEET (CW) TC300CAS10 (10X15) 1
MP60 8930092180 THERMAL SHEET (CT) TC200CAS (5X14.5) 1
MP61 8930092380 3723 EARTH SPRING Y1355 [EUR] 1
8930092380 3723 EARTH SPRING Y1355 [UK] 1
8930092380 3723 EARTH SPRING Y1355 [FRG] 1
8930092380 3723 EARTH SPRING Y1355 [HOL] 1
8930092380 3723 EARTH SPRING Y1355 [EUR-01] 1
8930092380 3723 EARTH SPRING Y1355 [UK-01] 1
8930092380 3723 EARTH SPRING Y1355 [FRG-01] 1
8930092380 3723 EARTH SPRING Y1355 [HOL-01] 1
8930092380 3723 EARTH SPRING Y1355 [EUR-02] 1
8930092380 3723 EARTH SPRING Y1355 [UK-02] 1
8930092380 3723 EARTH SPRING Y1355 [FRG-02] 1
8930092380 3723 EARTH SPRING Y1355 [HOL-02] 1
[ACCESSORIES]
[MAIN UNIT]
REF ORDER DESCRIPTION QTY.
NO. NO.
J251* 6510021901 BM02B-ASRS-TF (LF) (SN) 1
J252* 6510022692 06FLT-SM2-TB (LF) (SN) (M) 1
J601* 6510030040 CSS5005-4R11F 1
J603* 6510030990 BM03B-AUHKS-GA-TB (LF) (SN) 1
J604* 6510025142 10FLT-SM2-TB (LF) (SN) (M) 1
DS246 5030003980 TJ3901TF <VKHK> 1
MC250 7700002900 EM6027P-38C33-G <HOR> 1
S1* 2260003300 EVQPQHB55 1
S2* 2260003300 EVQPQHB55 1
S3* 2260003300 EVQPQHB55 1
S4* 2260003300 EVQPQHB55 1
S5* 2260003300 EVQPQHB55 1
S6* 2260003300 EVQPQHB55 1
S7* 2260003300 EVQPQHB55 1
S8* 2260003300 EVQPQHB55 1
S9* 2230001071 JPM1990-2712EC 1
EP360 8930092270 SRCN-3723-SP-N-W (SHJ) 1
MP20* 8510014940 2601 VCO CASE Y641 1
MP21 8510014950 2601 VCO COVER Y642 1
MP100 8930085111 SHIELD SPONGE (CX)-1 1
MP360 8210030990 3723 REFLECTOR M5K 1
MP361 8930092160 3723 LCD HOLDER Y1350 1
MP363 8930092240 3723 WHITE SHEET 1
MP365 8930085120 SHIELD TAPE (Y) 1
MP366 8930083320 SPONGE (LH) 1
REF ORDER DESCRIPTION QTY.
NO. NO.
EP1 (Optional) FA-SC59V 1
EP2 5930002030 BC-217SA <SLVJ> [USA] 1
5930002040 BC-217SE <SLVJ> [EXP] 1
5930002040 BC-217SE <SLVJ> [EUR] 1
5930002040 BC-217SE <SLVJ> [FRG] 1
5930002040 BC-217SE <SLVJ> [HOL] 1
5930002050 BC-217SV <SLVJ> [AUS] 1
5930002030 BC-217SA <SLVJ> [USA-01] 1
5930002040 BC-217SE <SLVJ> [EXP-01] 1
5930002040 BC-217SE <SLVJ> [EUR-01] 1
5930002040 BC-217SE <SLVJ> [FRG-01] 1
5930002040 BC-217SE <SLVJ> [HOL-01] 1
5930002050 BC-217SV <SLVJ> [AUS-01] 1
5930002030 BC-217SA <SLVJ> [USA-02] 1
5930002040 BC-217SE <SLVJ> [EXP-02] 1
5930002040 BC-217SE <SLVJ> [EUR-02] 1
5930002040 BC-217SE <SLVJ> [FRG-02] 1
5930002040 BC-217SE <SLVJ> [HOL-02] 1
5930002050 BC-217SV <SLVJ> [AUS-02] 1
EP6 6910018620 BLACK HANDY STRAP <TOM> 1
MP2 (Optional) MB-133 1
[MIC UNIT]
REF ORDER DESCRIPTION QTY.
NO. NO.
J250 6450002460 HSJ1594-010160 1
J607* 6510025142 10FLT-SM2-TB (LF) (SN) (M) 1
J608 6510009351 B2B-ZR (LF) (SN) 1
S250 2260001900 SW-149 (SKHLLDA010) 1
W1 8900014801 OPC-1573-1 (P0.5N10L50) 1

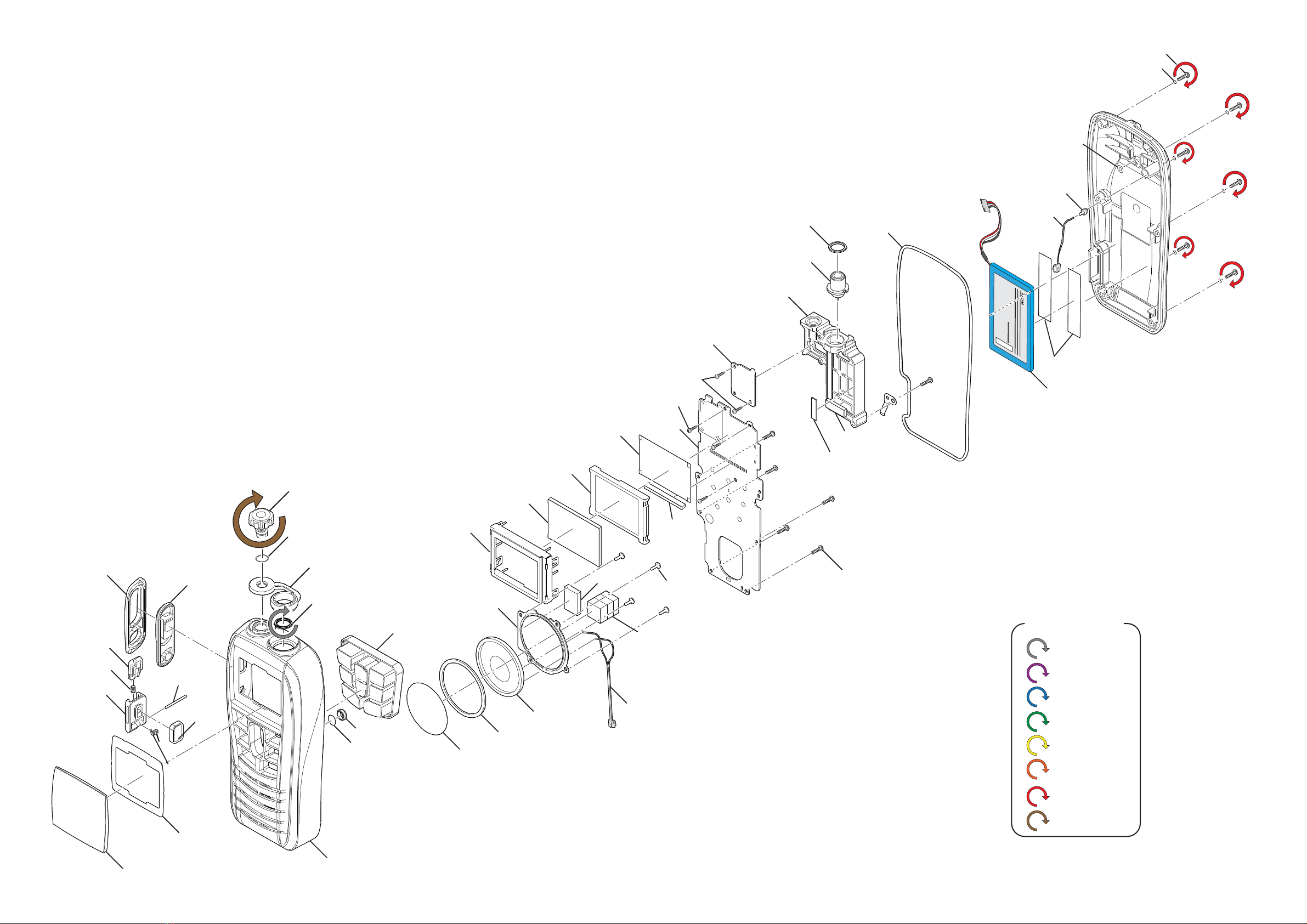

SECTION 8
.
MECHANICAL PARTS
*Refer to “BOARD LAYOUTS” for the location.
**Refer to “GENERAL WIRING” for the connection
Screw abbreviations A, B0, BT: Self-tapping PH: Pan head ZK: Black NI-ZU: Nickel-Zinc SUS: Stainless

8-2
MP9(CHASSIS)
(8930092200)
MP12(CHASSIS)
(8930092090)
MP8(CHASSIS)
(8930083240)
MP10(CHASSIS)
(8110010830)
MP7(CHASSIS)
(8210030950)
MP22(CHASSIS)
(8930092140)
MP25(CHASSIS)x6
(8930063690)
MP24(CHASSIS)x6
(8820001510)
J31(CHASSIS)
(6910021491)
MP14(CHASSIS)
(8850003421)
MP31(CHASSIS)
(8010023460)
MP33(CHASSIS)
(8810009511)
MP51(CHASSIS)
(8930092190)
MP48(CHASSIS)
(8930030920)
W2(CHASSIS)
(8920001430)
MP45(CHASSIS)
(8930092170)
MP363(MAIN)
(8930092240)
MP360(MAIN)
(8210030990)
MP361(MAIN)
(8930092160)
DS246(MAIN)
(5030003980)
MIC UNIT
MAIN UNIT
MP16(CHASSIS)
(8930092080)
MP50(CHASSIS)
(8930071260)
MP17(CHASSIS)
(8930092070)
MP15(CHASSIS)
(8830003440)
MP59(CHASSIS)
(8930092640)
MP6(CHASSIS)
(8930092120)
MP11(CHASSIS)
(8930092150)
MP5(CHASSIS)
(8930092050)
MP2(CHASSIS)
(8310086980)
MP19(CHASSIS)
(8930092310)
MP4(CHASSIS)
(8930068980)
MP18(CHASSIS)
(8930078010)
MP13(CHASSIS)
(8930092230)
MP1(CHASSIS)
(Refer to the list.)
SP1(CHASSIS)
(2510001980)
MP46(CHASSIS)
(8930090100)
MP3(CHASSIS)
(8930092680)
W1(CHASSIS)
(8900009640)
MP44(CHASSIS)x4
(8810009181)
MP43(CHASSIS)x5
(8810009181)
MP57(CHASSIS)
(8930057950)
MP58(CHASSIS)
(8930085980)
MP60(CHASSIS)
(8930092180)
EP1(CHASSIS)
(0800014740)
MP47(CHASSIS)
(8930092860)
EP360(MAIN)
(8930092270)
Tightening torque
: <0.7 (N・m)>
: <0.8 (N・m)>
: <0.6 (N・m)>
: <0.5 (N・m)>
: <0.4 (N・m)>
: <0.3 (N・m)>
: <0.2 (N・m)>
: <0.1 (N・m)>
MP33(CHASSIS)x3
(8810009511)
Other manuals for IC-M25
2
This manual suits for next models
1
Table of contents
Other Icom Transceiver manuals
