IFM Electronic efector200 OG Series User manual

Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Einweglichtschranke
Through-beam sensor
Barrage
photoélectrique
OG
R
Sachnr. 701163/05 09/2005
DEUTSCH
ENGLISHFRANÇAIS

Bestimmungsgemäße Verwendung
Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien
und meldet sie durch ein Schaltsignal. Reichweite (r): siehe Typaufkleber.
Elektrischer Anschluß
Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfül-
len, muß das Gerät aus einer galvanisch getrennten Quelle ver-
sorgt und durch eine Überstromeinrichtung abgesichert werden.
Schalten Sie die Anlage spannungsfrei.
Schließen Sie das Gerät an (s. Seite 17 oder Typenschild).
Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK =
schwarz. Programmieren der Ausgangsfunktion durch Anschluß-
belegung (siehe Seite 17 oder Typenschild).
Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

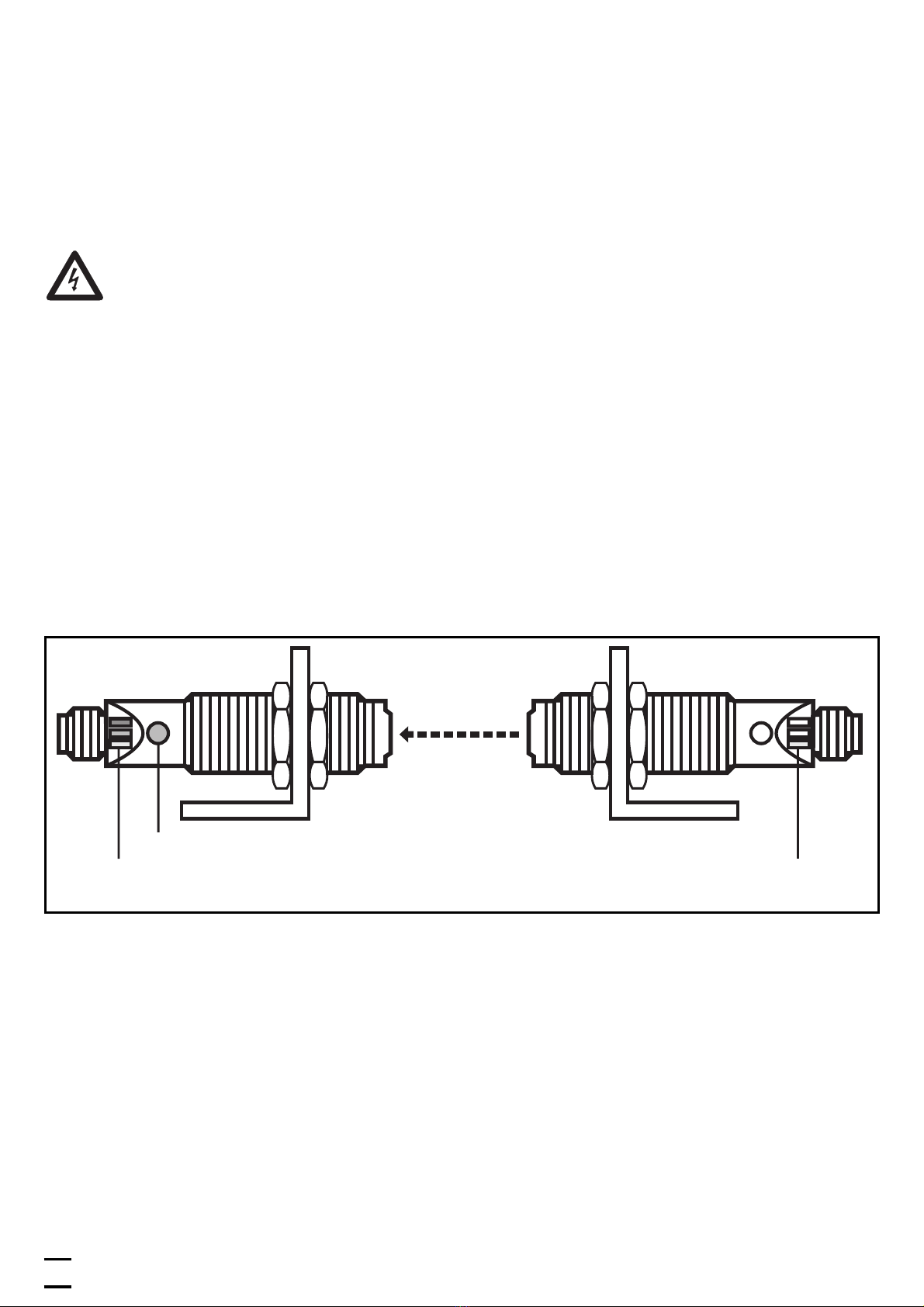

Montage
Befestigen Sie den Empfänger (Typbezeichnung OGE-...) mit Hilfe einer
Montagehalterung. Richten Sie den Sender (Typbezeichnung OGS-...)
auf den Empfänger aus und befestigen Sie ihn. Maximale Reichweite
nur bei genauer Ausrichtung.
Wichtig! Inbetriebnahme
Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug
and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die
Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nach-
folgend beschriebenen Einstellungen sind nur erforderlich wenn z.B.
teiltransparente Objekte erfasst werden sollen.
2
Empfänger Sender
LEDs rot, gelb, grün
Einstelltaste LED grün

DEUTSCH

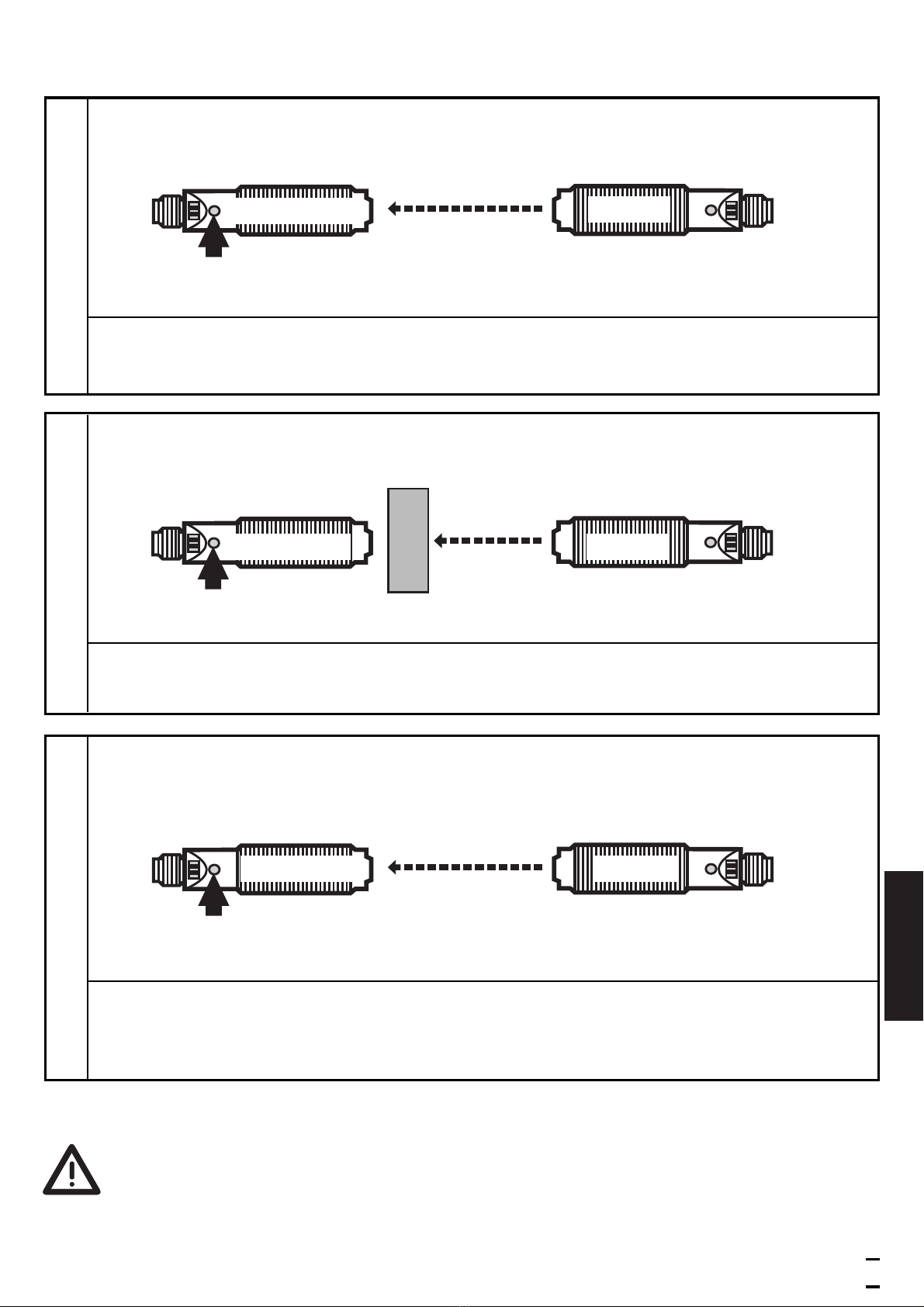

Einstellen der Empfindlichkeit bei stillstehenden Objekten
Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.
Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-
signal und Dunkelsignal sind annähernd gleich stark) blinkt die
rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit
unveränderter Empfindlichkeit in den Betriebsmodus über.
3
Drücken Sie ca. 2s, bis die rote LED blinkt.
Gerät in den Programmiermodus schalten.
Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.
Das Gerät ist im Programmiermodus.
1
Empfindlichkeit mit Objekt einstellen.
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
blinken dann wieder im Wechsel.
2
Empfänger Sender
Empfänger Sender
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
danach leuchtet die grüne LED.
Das Gerät ist im Betriebsmodus.
3
Empfindlichkeit ohne Objekt einstellen.
Empfänger Sender

Einstellen der Empfindlichkeit bei bewegten Objekten
Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-
signal und Dunkelsignal sind annähernd gleich stark) blinkt die
rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit
unveränderter Empfindlichkeit in den Betriebsmodus über.
4
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
danach leuchtet die grüne LED.
Das Gerät ist im Betriebsmodus.
3
Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte
durch den Erfassungsbereich der Optik laufen.
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
blinken dann wieder im Wechsel.
2
Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte
durch den Erfassungsbereich der Optik laufen.
Empfänger Sender
Empfänger Sender
Drücken Sie ca. 2s, bis die rote LED blinkt.
Gerät in den Programmiermodus schalten.
Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.
Das Gerät ist im Programmiermodus.
1
Empfänger Sender

DEUTSCH
Einstellen maximaler Empfindlichkeit:
•Gehen Sie in den Programmiermodus (s. Schritt 1).
•Unterbrechen Sie den Lichtstrahl.
•Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).
Verriegeln / Entriegeln
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und
durch Funktionskontroll-Ausgang.
5
Drücken Sie 10s lang.
Die rote LED blinkt kurz, danach
blinken die LEDs
gelb und grün im Wechsel;
nach 10s verlöschen die LEDs, das
Gerät ist verriegelt.
Drücken Sie 10s lang.
Nach 10s verlöschen die LEDs,
die Verriegelung ist aufgehoben.
LED grün leuchtet Gerät ist betriebsbereit.
LED gelb leuchtet Ausgang ist geschaltet.
LEDs
gelb + rot
Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.
Blinken abwechselnd, 1 Hz: Interne Störung.
(Ausgang ist nicht geschaltet).
LED rot leuchtet Störung bei der Objekterfassung, z. B. Dejustierung,
Verschmutzung der Linsen

Funktionskontroll-Ausgang
(nicht bei Geräten mit Kabelanschluß)
• Schaltet bei Störung der Objekterfassung (mangelhafte Objekter-
kennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s;
wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig
erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückge-
setzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung sofort; wird nur durch Ausschalten
und erneutes Einschalten der Betriebsspannung zurückgesetzt.
Wartung
Halten Sie die Linsen des Geräts von Verschmutzungen frei.
Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die
die Kunststofflinsen beschädigen könnten.
6

ENGLISH
Functions and features
The through-beam sensor detects objects and materials without
contact and indicates their presence by a switched signal.
Range (r): see type label.
Electrical connection
The device shall be supplied from an isolating source and pro-
tected by an overcurrent device such that the limited voltage cir-
cuit requirements in accordance with UL 508 are met.
Isolate power, then connect the unit (see page 17 or type label).
Core colours (for sensors with cable connection): BN = brown,
BU = blue, BK = black.
Programming of the output function by wiring (see page 17 or type
label). Load of the function check output (fc output): max. 10mA.

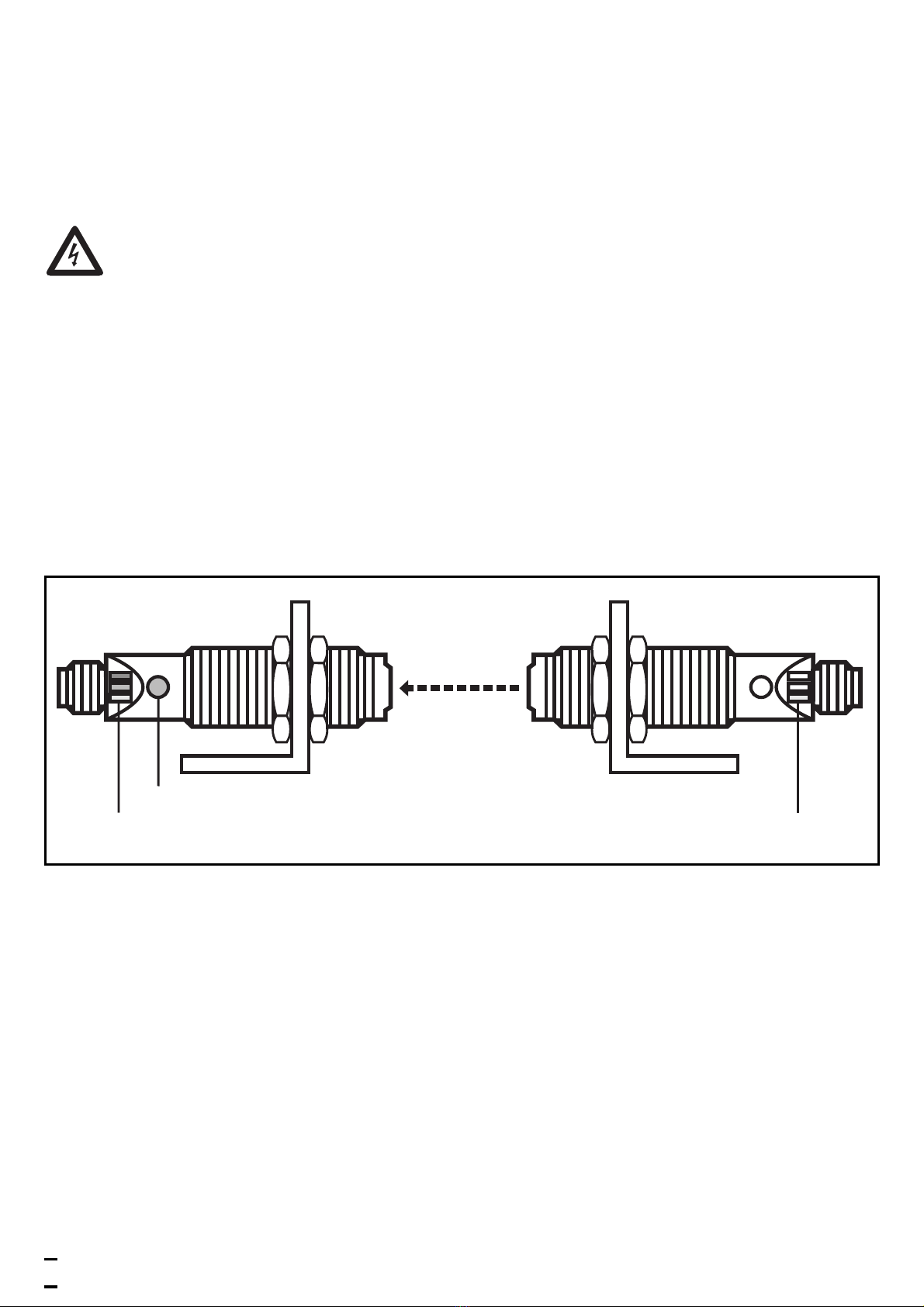

Installation
Fix the receiver (type OGE-...) in position.
Align the transmitter (type OGS-...) towards the receiver and tighten in
the same way. Maximum range is only possible with precise alignment.
NB: Commissioning
The through-beam sensor is supplied ready to operate (plug and play)
set at the max. sensing range. This is sufficient if the through-beam
sensor can operate with maximum excess gain (highest contrast). The
following setting procedures should only be necessary in less straight-
forward applications, for example if partly transparent objects must be
detected.
7
receiver transmitter
LEDs red, yellow, green
push button LED green

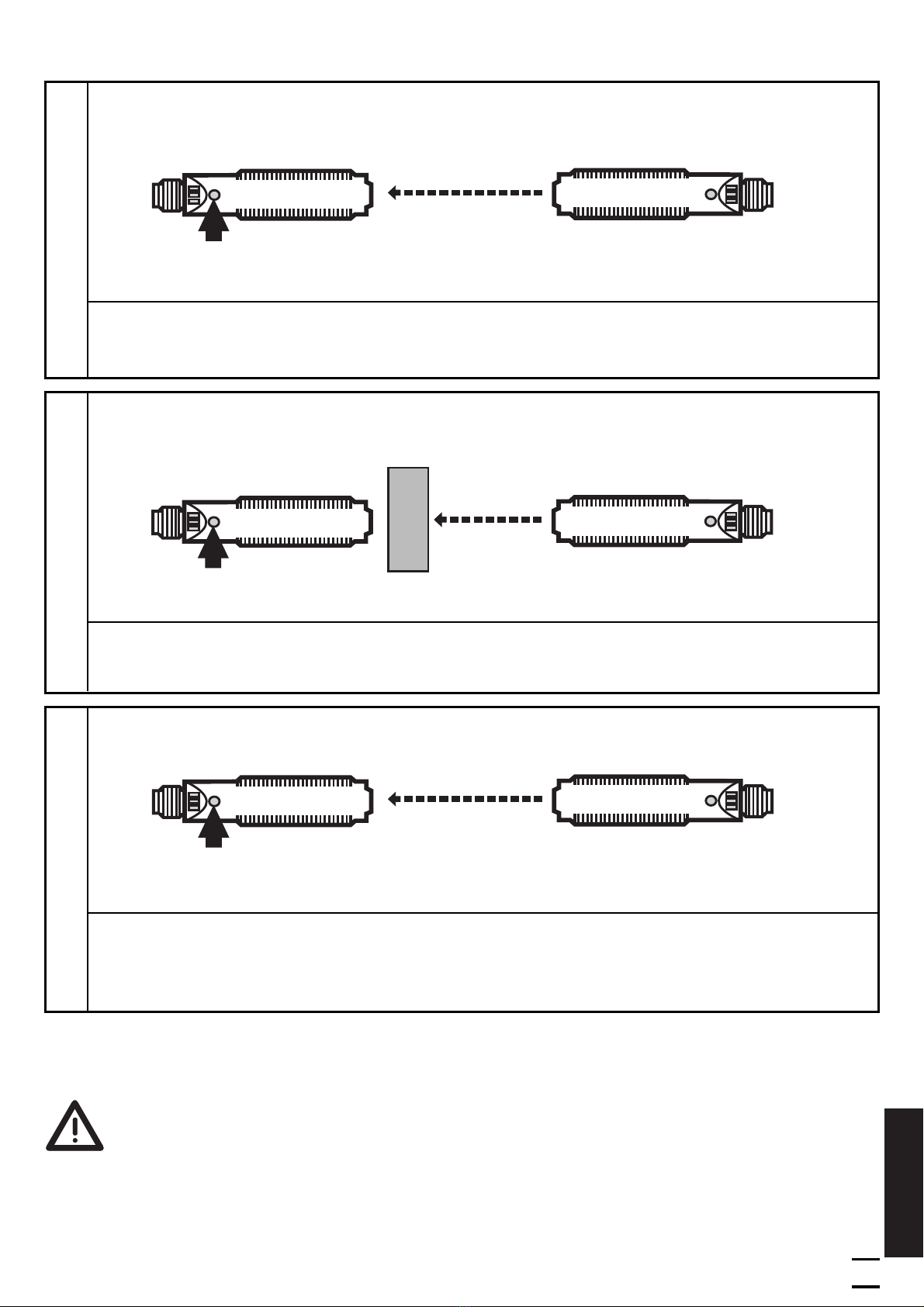

Setting of the sensitivity with stationary objects
You can also proceed in reverse order: first setting without the object,
then with the object.
If the setting of the sensitivity is not possible (e.g. object signal and
background signal are about the same), the red LED flashes after
step 3 for approx. 2s. The unit then passes into the operating
mode with the sensitivity being unchanged.
8
Press once.
The yellow and green LEDs go out for approx. 1s,
then the green LED is on.
The unit is in the operating mode.
3
Set the sensitivity without object.
receiver transmitter
Press for about 2s until the red LED flashes.
Activate the programming mode of the unit.
The red LED goes out; the yellow and green LEDs flash alternately.
The unit is in the programming mode.
1
Set the sensitivity with object.
Press once.
The yellow and green LEDs go out for approx. 1s,
then flash again alternately.
2
receiver transmitter
receiver transmitter

ENGLISH

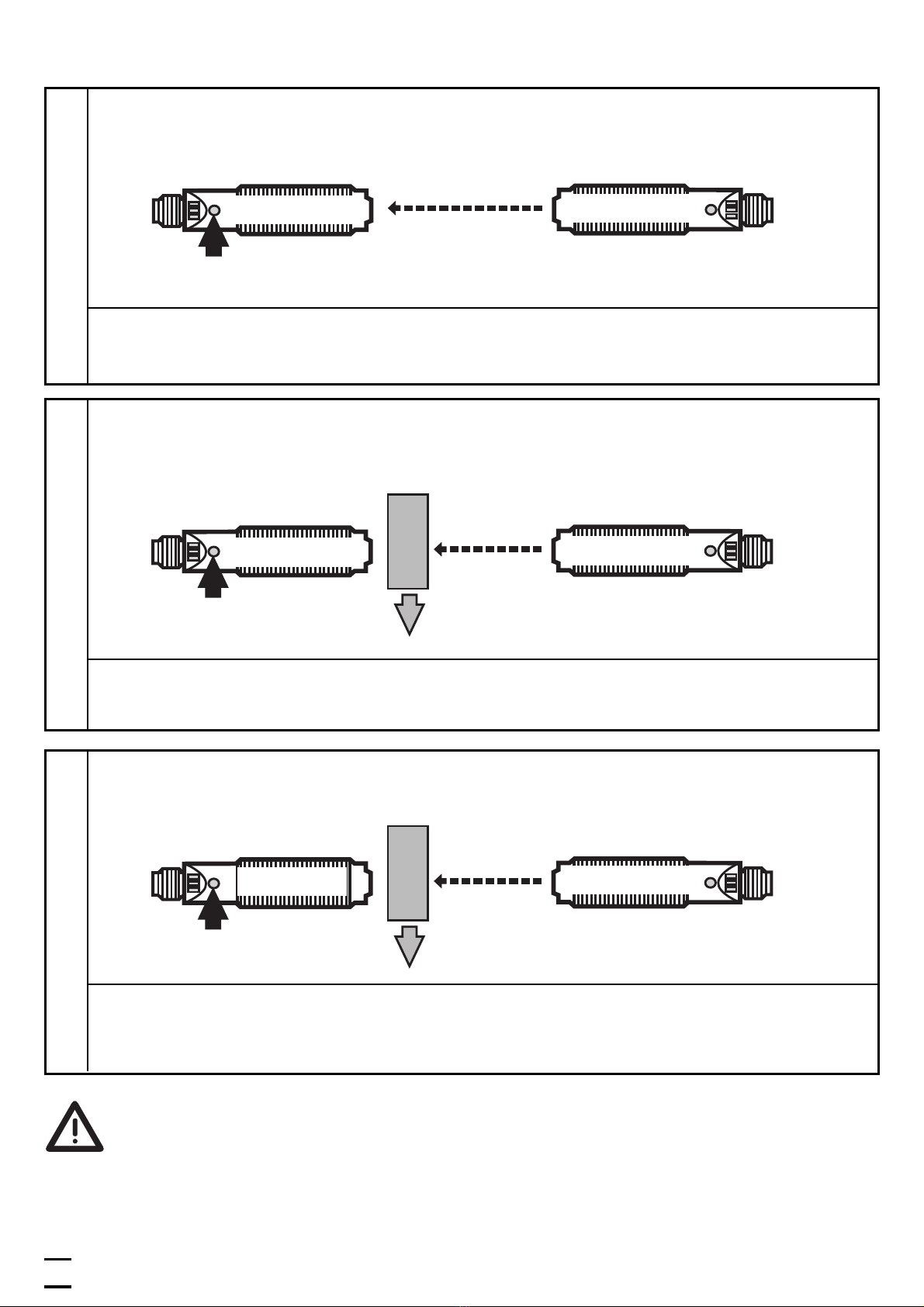

Setting of the sensitivity with moving objects
If the setting of the sensitivity is not possible (e.g. object signal
and background signal are about the same), the red LED flashes
after step 3 for approx. 2s. The unit then passes into the operat-
ing mode with the sensitivity being unchanged.
9
Press for about 2s until the red LED flashes.
Activate the programming mode of the unit.
The red LED goes out; the yellow and green LEDs flash alternately.
The unit is in the programming mode.
1receiver transmitter
During the measurement (approx. 1s) allow at least two objects to
move through the sensing area of the lens.
Press once.
The yellow and green LEDs go out for approx. 1s,
then flash again alternately.
2
Press once.
The yellow and green LEDs go out for approx. 1s,
then the green LED is on.
The unit is in the operating mode.
3
During the measurement (approx. 1s) allow at least two objects to
move through the sensing area of the lens.
receiver transmitter
receiver transmitter

Setting of the maximum sensitivity
• Go into the programming mode (step 1).
• Interrupt the light beam.
• Press the setting button twice (see steps 2 and 3).

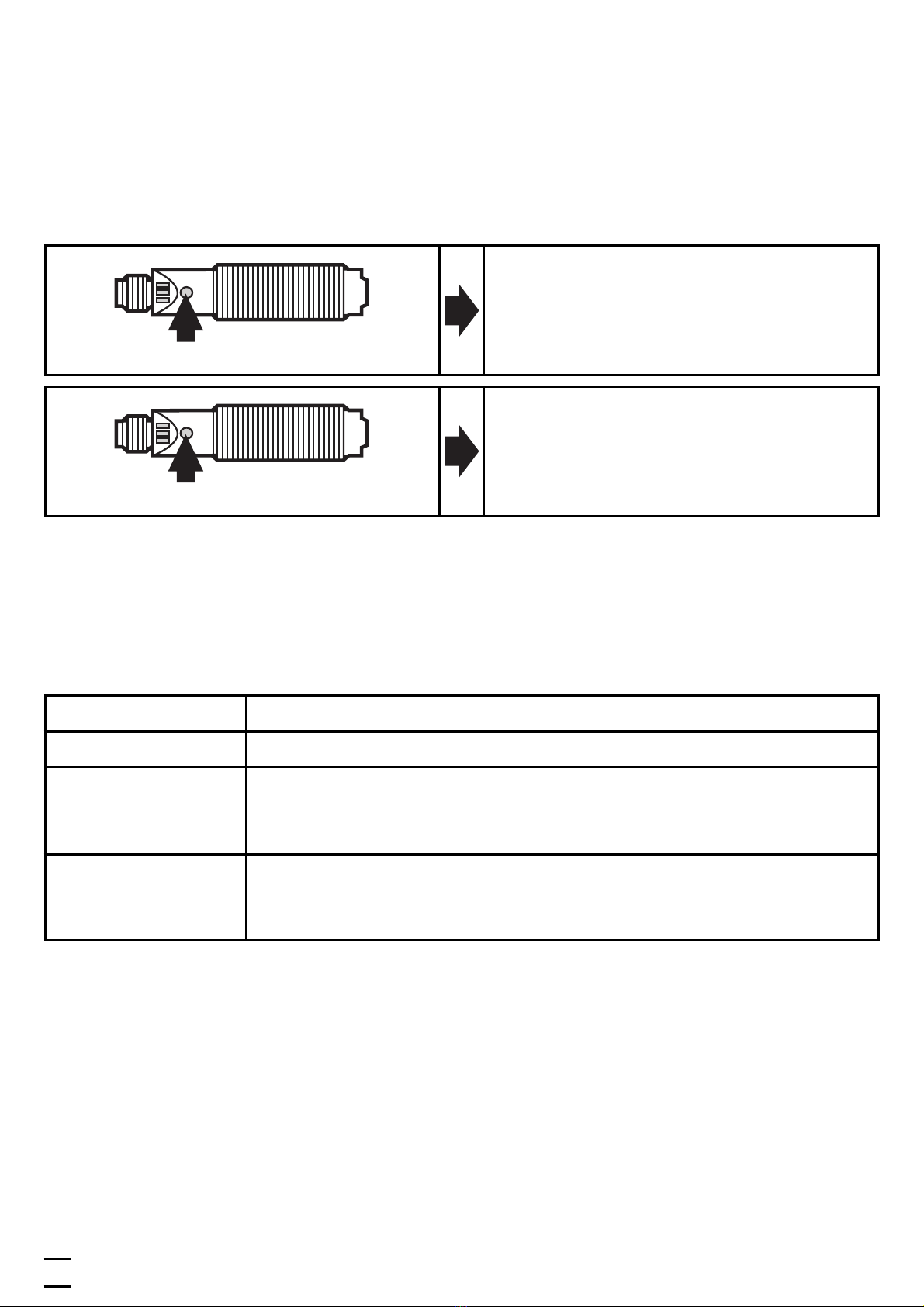

Locking/Unlocking:
Operation
Check the safe functioning of the through-beam sensor. Display by
LEDs and by the function-check output.
10
LED green is lit unit is ready for operation
LED yellow is lit output is switched
LEDs
yellow + red
flashing alternately, 2 Hz: output short-circuited
flashing alternately, 1 Hz: internal malfunction
(output is not switched)
LED red is lit error in object detection, e.g. maladjustment,
soiling of the lenses
Press for 10s.
The red LED lights for a short time,
then the yellow and green LEDs
flash alternately;
after 10s the LEDs go out,
the unit is locked.
Press for 10s.
After 10s the LEDs go out,
locking is annulled.

ENGLISH
Function check output
(not for sensors with cable connection)
• Switches in the case of incorrect object detection (error in object
detection, maladjustment, soiling of the lenses) after approx. 4 s, it
switches back approx. 4 s after the object is again correctly detect-
ed.
• Immediately switches in the case of a short circuit of the switching
output, it switches back approx. 2 s after the fault has been recti-
fied.
• Immediately switches in the case of an internal fault, it is only
switched back by turning off the operating voltage and then on
again.
Maintenance
Keep the lens of the sensor free from soiling. For cleaning do not use
any solvents or cleaning agents which could damage the plastic lens-
es.
11

Fonctionnement et caractéristiques
Ces barrages photoélectriques détectent des objets et des matières
sans contact et indiquent leur présence par un signal de commutation.
Portée (r): voir l’étiquette.
Raccordement électrique
Afin de répondre aux exigences de la norme "UL 508" pour la
catégorie "limited voltage", l´appareil doit être impérativement
alimenté par une alimentation isolée galvaniquement et équipée
d´un dispositif de protection contre les surcharges.
Mettre l’installation hors tension avant le raccordement de la cellu-
le optoélectronique. Raccordement: voir page 17 ou l’étiquette de
la cellule. Couleurs des fils (pour les cellules avec raccordement par
câble): BN = brun, BU = bleu, BK = noir. Programmation de la fonc-
tion de sortie par branchement: voir page 17 ou l’étiquette de la
cellule. Charge de la sortie diagnostique (fc output): 10 mA maxi.
Montage
Monter le récepteur (forme OGE-...) avec l’équerre de fixation.
Orienter l’émetteur (forme OGS-...) en direction du récepteur et le fixer
de la même manière. Portée optimale seulement avec orientation précise.
Important! Mise en service
Le barrage photoélectrique est disponible sans effectuer des réglages
(plug and play) et est réglée à la portée maxi. Cela signifie que le bar-
rage photoélectrique fonctionne avec une capacité de réserve maxi-
male. Les réglages décrits ci-dessous ne sont nécessaires que si, par
exemple, des objets partiellement transparents doivent être détectés.
12
récepteur émetteur
LED rouge, jaune, verte
bouton poussoir
LED verte

FRANÇAIS
Réglage de la sensibilité en cas d’objets statiques
Vous pouvez également procéder dans l’ordre inverse: mesurer d’abord sans
objet, ensuite avec l’objet.
Si le réglage de la sensibilité n’est pas possible (p. ex. le signal de
l’objet et le signal de l’arrière-plan ont presque la même inten-
sité), la LED rouge clignote après l’étape 3 pendant env. 2s.
Ensuite la cellule passe au mode de fonctionnement sans chan-
ger la sensibilité.
13
Appuyer pendant env. 2s jusqu’à ce que la LED rouge clignote.
Activer le mode programmation de la cellule.
La LED rouge s’éteint, les LED jaune et verte clignotent alternativement.
La cellule est en mode programmation.
1
récepteur émetteur
Régler la sensibilité avec l’objet.
Appuyer une fois.
Les LED jaune et verte s’éteignent pendant env. 1s,
ensuite elles clignotent de nouveau alternativement.
2récepteur émetteur
Appuyer une fois.
Les LED jaune et verte s’éteignent pendant env. 1s,
ensuite la LED verte s’allume.
La cellule est en mode fonctionnement.
3
Régler la sensibilité sans objet.
récepteur émetteur

Réglage de la sensibilité en cas d’objets mobiles
Si le réglage de la sensibilité n’est pas possible (p. ex. le signal de
l’objet et le signal de l’arrière-plan ont presque la même inten-
sité), la LED rouge clignote après l’étape 3 pendant env. 2s.
Ensuite la cellule passe au mode de fonctionnement sans chan-
ger la sensibilité.
14
Durant la mesure (env. 1s) laisser passer au moins deux objets à
travers la zone de détection de l’optique.
Appuyer une fois.
Les LED jaune et verte s’éteignent pendant env. 1s,
ensuite elles clignotent de nouveau alternativement.
2
Appuyer une fois.
Les LED jaune et verte s’éteignent pendant env. 1s,
ensuite la LED verte s’allume.
La cellule est en mode fonctionnement.
3
Durant la mesure (env. 1s) laisser passer au moins deux objets à
travers la zone de détection de l’optique.
récepteur émetteur
récepteur émetteur
Appuyer pendant env. 2s jusqu’à ce que la LED rouge clignote.
Activer le mode programmation de la cellule.
La LED rouge s’éteint, les LED jaune et verte clignotent alternativement.
La cellule est en mode programmation.
1récepteur émetteur

FRANÇAIS
Réglage de la sensibilité maximale*
• Passer au mode programmation (étape 1).
• Interrompre le faisceau.
• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).
Blocage/Déblocage:
Fonctionnement
Vérifier le bon fonctionnement de la cellule. Indication par LED et par
sortie diagnostique.
Appuyer pendant 10s.
La LED rouge s’allume brièvement,
ensuite les LED jaune et verte
clignotent alternativement;
après 10s les LED s’éteignent,
la cellule est bloquée.
Appuyer pendant 10s.
Après 10s les LED s’éteignent, le
déblocage est annulé.
LED verte clignote l’appareil est operationnel
LED jaune clignote sortie est commutée
LEDs
jaune + rouge
clignotent alternativement, 2 Hz: sortie en état de courts-
circuits; clignotent alternativement, 1 Hz: erreur interne
(sortie pas commutée)
LED rouge clignote erreur lors de la détection de l’objet,
par ex. mauvais réglage, encrassement des lentilles
15

La sortie diagnostique
(pas pour les cellules avec raccordement par câble)
• Commute en cas d'erreur lors de la détection de l'objet (mauvaise
détection de l'objet, désalignement, encrassement des lentilles)
après env. 4s, est réinitialisée 4s après que l'objet est de nouveau
détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de
commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise
hors tension et ensuite la mise sous tension.
Entretien
Les lentilles de la cellule doivent être dégagées de tout encrassement.
Pour le nettoyage ne pas utiliser de solvants ou de produits qui pour-
raient abîmer les lentilles en plastique.
16

DEUTSCH
ENGLISHFRANÇAIS
Sender / transmitter / émetteur DC
Empfänger / receiver / récepteur DC PNP
Empfänger / receiver / récepteur DC NPN
17
1
3
BN
BU
L+
L
L+
L
BN
BK
BU
L+
L
BU
BK
BN
L+
L
L
L+
1
2
4
3
L
L+
3
2
4
1
PIN 2 = fc-output
L
BN
BK
BU
L+
L
BU
BK
BN
L+
L
L+
3
4
2
1
L
L+
1
4
2
3
PIN 2 = fc-output
