IFM Electronic efector200 OJ User manual

Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Reflexlichttaster OJ
Diffuse reflection
sensor OJ
Système réflexion
directe OJ
R

Bestimmungsgemäße Verwendung
Der Reflexlichttaster erfasst berührungslos Gegenstände und Materialien
und meldet sie durch ein Schaltsignal.
Tastweite (r): siehe Typaufkleber (Wert bezogen auf weißes Papier
200mm x 200mm).
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
an (s. Seite 19 oder Typenschild).
Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz,
WH = weiß.
Programmieren der Ausgangsfunktion durch Einstelltaste oder
Teach Leitung (s. Seite 6).

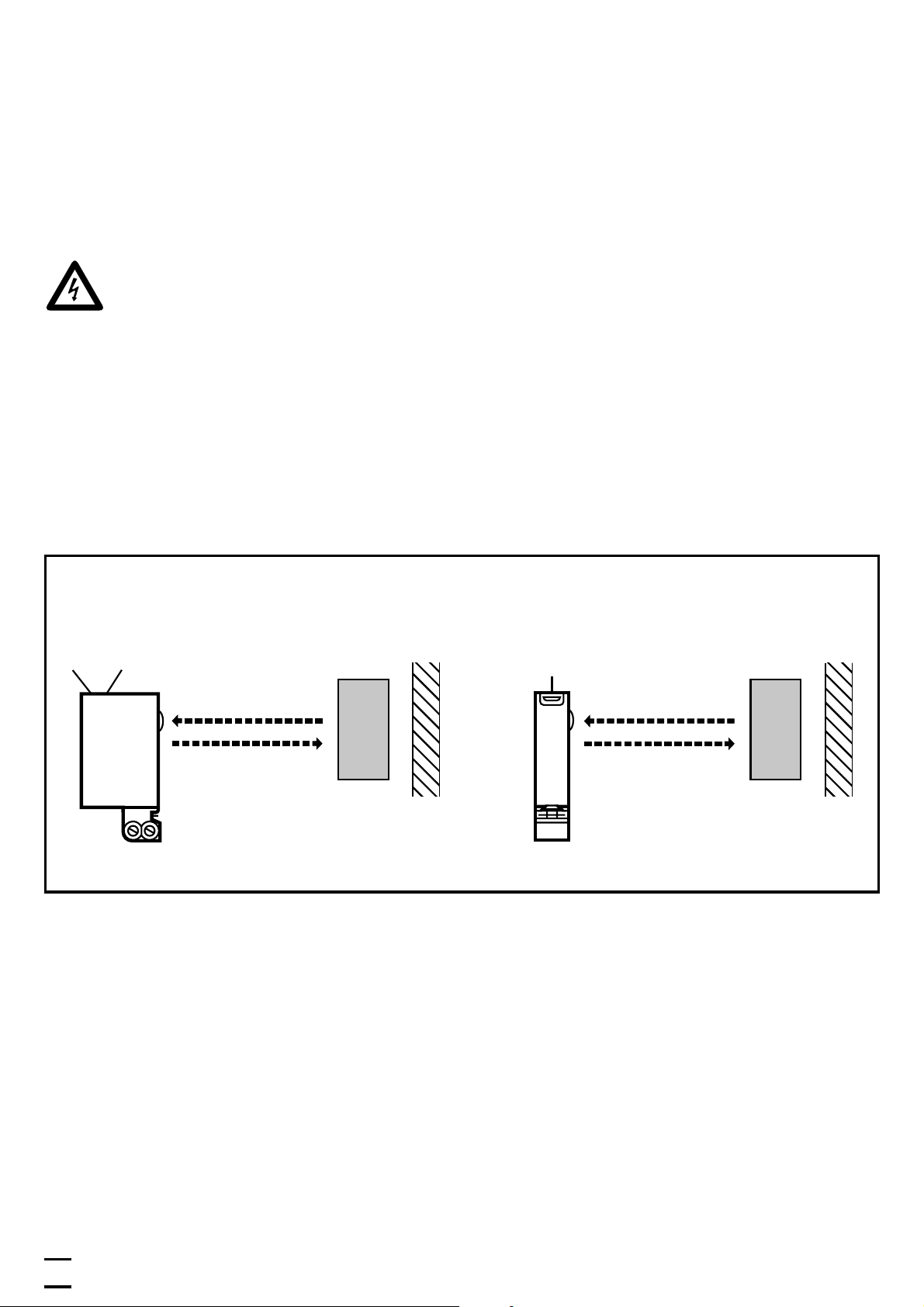

Montage
* In den folgenden Abschnitten wird die Montage und Einstellung am Beispiel des Geräte-
Typs mit frontaler Optik gezeigt. Die Funktionen der Geräte mit seitlicher Optik sind iden-
tisch.
Richten Sie den Reflexlichttaster auf das zu erfassende Objekt aus und
montieren Sie ihn mit der Montagehalterung (Montage siehe nächste
Seite).
Maximale Reichweite nur bei genauer Ausrichtung.
1
LED Einstelltaste LED
Einstelltaste
Seitliche Optik* Frontale Optik*

Montage der mitgelieferten Montagehalterung
Schrauben Sie die Halterung mit den beigelegten Schrauben fest und
schieben Sie das Gerät in die Führung des Halters bis die Haltefeder
einrastet.
Zum Lösen des Gerätes drücken Sie die Haltefeder mit Hilfe eines
Schraubendrehers nach unten und ziehen das Gerät von der Halte-
rung.
Wichtig! Inbetriebnahme
Der Reflexlichttaster ist ohne weitere Einstellungen betriebsbereit (plug
and play) und auf Tastweite max. eingestellt. Dies bedeutet, daß der
Reflexlichttaster mit maximaler Betriebsreserve betrieben wird. Die
nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn
z.B. ein störender Hintergrund “ausgeblendet” werden muß.
2

Einstellen der Empfindlichkeit bei stillstehenden Objekten*
Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.
* Das Einstellen der Empfindlichkeit ist auch in gleicher Weise über die Teach-Leitung (Pin
2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-
Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) ver-
bunden. Rückmeldung: Falls das Einstellen über die Teach-Leitung nicht möglich war, wird
der Schaltausgang für 2s gesetzt. Danach geht das Gerät mit unveränderter Empfindlich-
keit in den Betriebsmodus über.
3
Drücken Sie ca. 2s,
bis die rote LED blinkt.
Gerät in den Programmiermodus schalten.
Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.
Das Gerät ist im Programmiermodus.
1
Empfindlichkeit mit Objekt einstellen.
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
blinken dann wieder im Wechsel.
2
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
nach ca. 3s leuchtet die grüne LED.
Das Gerät ist im Betriebsmodus.
3
Empfindlichkeit ohne Objekt einstellen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-
signal und Dunkelsignal sind annähernd gleich stark) blinkt die
rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit
unveränderter Empfindlichkeit in den Betriebsmodus über.
Wird die Einstelltaste während der Programmierung 15 min.
nicht betätigt geht das Gerät automatisch mit unveränderter
Empfindlichkeit in den Betriebsmodus über.

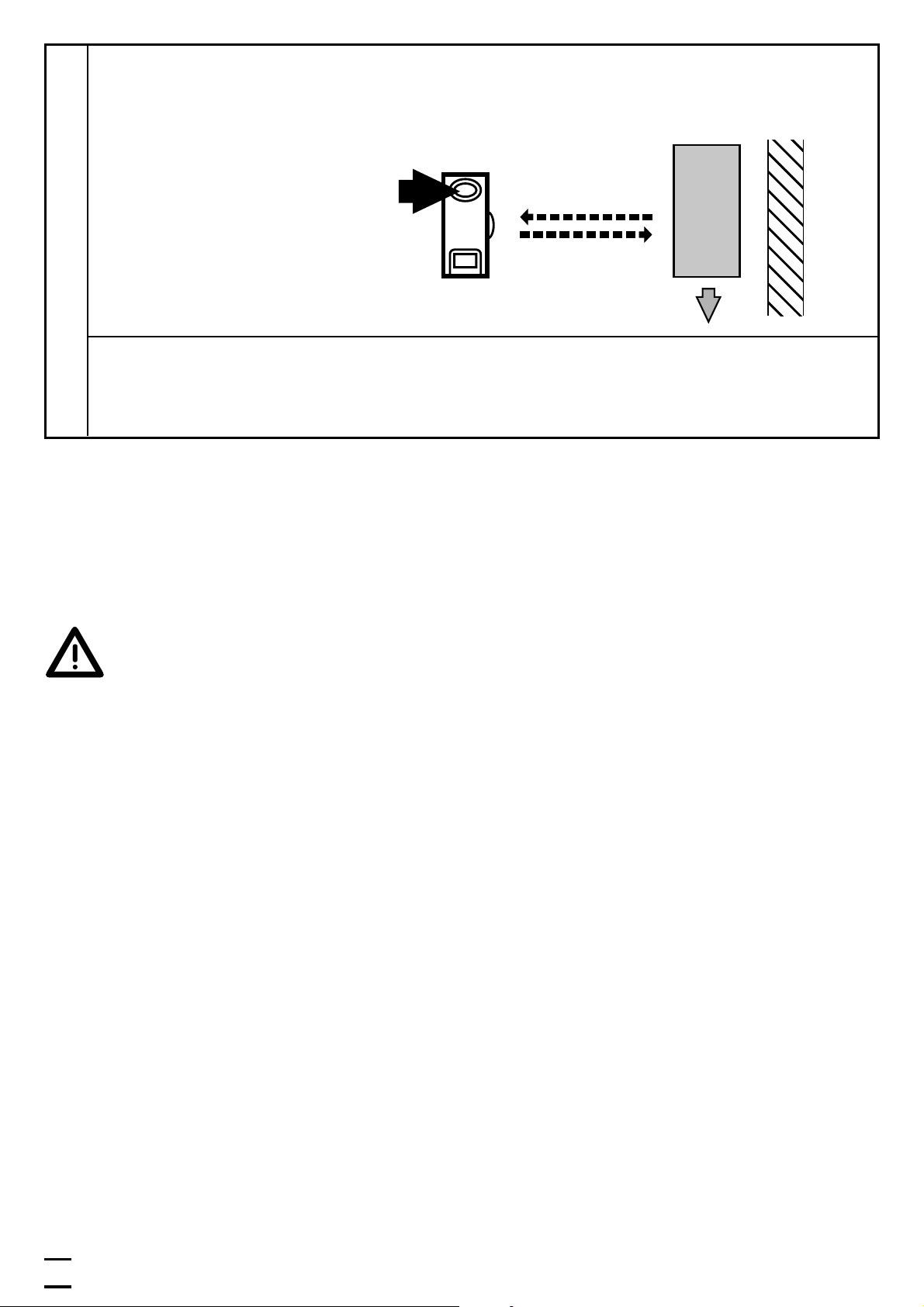

Einstellen der Empfindlichkeit bei bewegten Objekten*
4
Drücken Sie ca. 2s,
bis die rote LED blinkt.
Gerät in den Programmiermodus schalten.
Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.
Das Gerät ist im Programmiermodus.
1
Lassen Sie während der Messung (ca. 1s) die Objekte durch den Erfas-
sungsbereich der Optik laufen (Anzahl der Objekte zwischen min. 8Hz
und max. Schaltfrequenz).
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
blinken dann wieder im Wechsel.
2

* Das Einstellen der Empfindlichkeit ist auch in gleicher Weise über die Teach-Leitung (Pin
2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-
Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) ver-
bunden. Rückmeldung: Falls das Einstellen über die Teach-Leitung nicht möglich war, wird
der Schaltausgang für 2s gesetzt. Danach geht das Gerät mit unveränderter Empfindlich-
keit in den Betriebsmodus über.
Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-
signal und Dunkelsignal sind annähernd gleich stark) blinkt die
rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit
unveränderter Empfindlichkeit in den Betriebsmodus über.
Wird die Einstelltaste während der Programmierung 15 min.
nicht betätigt geht das Gerät automatisch mit unveränderter
Empfindlichkeit in den Betriebsmodus über.
Einstellen maximaler Empfindlichkeit*
• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).
* Das Einstellen der maximalen Empfindlichkeit ist auch in gleicher Weise über die Teach-
Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende
Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L-
(Pin 3 / BU) verbunden.
5
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
nach ca. 3s leuchtet die grüne LED.
Das Gerät ist im Betriebsmodus.
3
Lassen Sie während der Messung (ca. 1s) die Objekte durch den Erfas-
sungsbereich der Optik laufen (Anzahl der Objekte zwischen min. 8Hz
und max. Schaltfrequenz).

Elektronisches Schloß
Zum Verriegeln wird die Teach-Leitung für ca. 15s - 20s aktiviert*.
Zum Entriegeln wird die Teach-Leitung wieder für 15s - 20s aktiviert*.
* Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung (Pin 2
/ WH) mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) ver-
bunden.

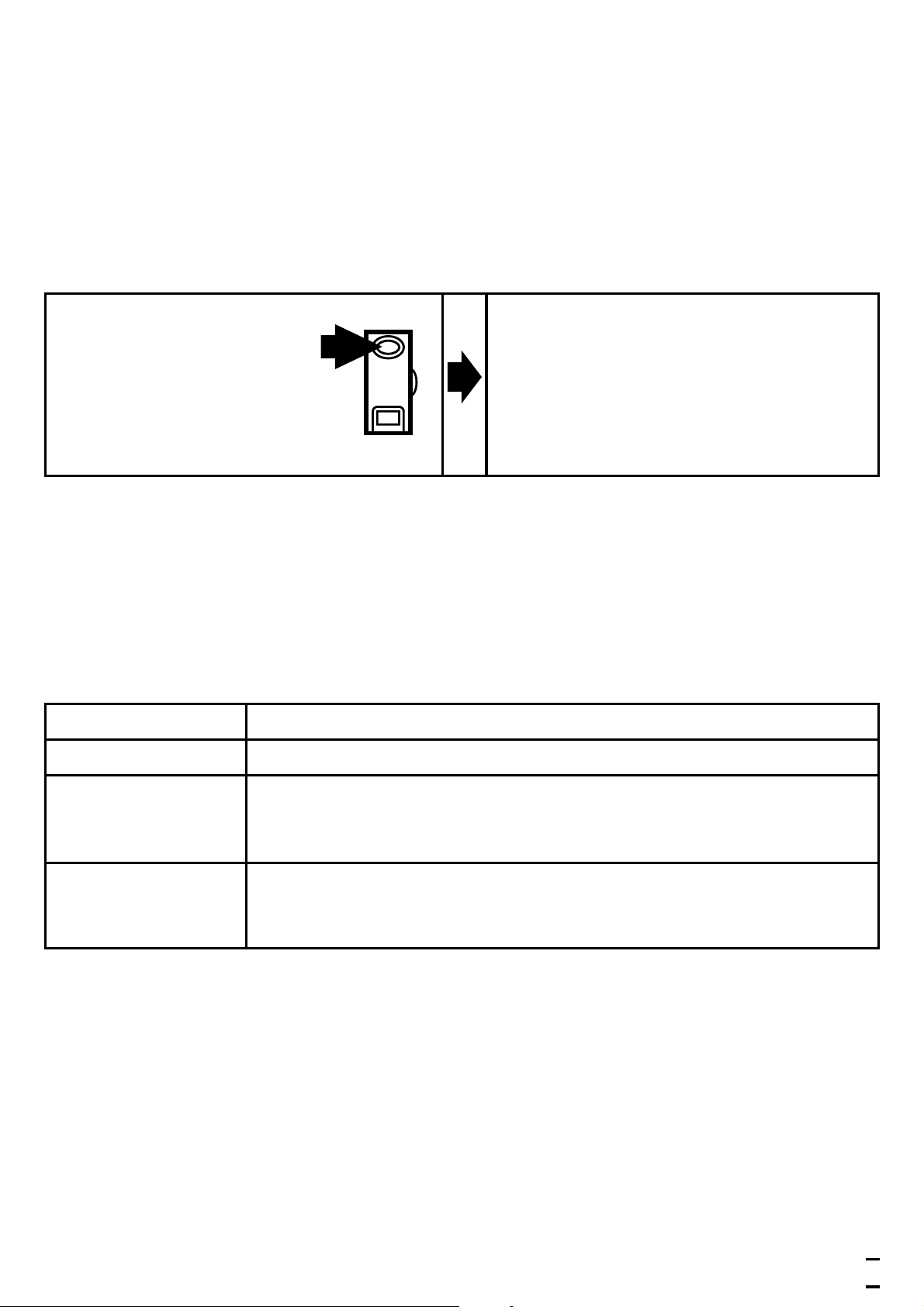

Programmieren der Ausgangsfunktion*
* Das Programmieren der Ausgangsfunktion ist auch in gleicher Weise über die Teach-Lei-
tung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit
die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3
/ BU) verbunden.
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs.
Wartung
Halten Sie die Linsen des Geräts von Verschmutzungen frei.
6
LED grün leuchtet Gerät ist betriebsbereit.
LED gelb leuchtet Ausgang ist geschaltet.
LEDs
gelb + rot
Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.
Blinken abwechselnd, 1 Hz: Interne Störung.
(Ausgang ist nicht geschaltet).
LED rot leuchtet Störung bei der Objekterfassung, z. B. Dejustierung,
Verschmutzung der Linsen
Drücken Sie 10s lang.
Die rote LED beginnt nach 2s
schnell zu blinken. Danach blinken
die LEDs gelb und grün im Wechsel.
Nach 10s erlöschen alle LEDs, die
Ausgangsfunktion hat von Hell-
schaltend auf Dunkelschaltend
gewechselt (oder umgekehrt).

Function and features
The diffuse reflection sensor detects objects and materials without
contact and indicates their presence by a switched signal.
Range (r):
see type label (value referred to white paper 200mm x 200mm).
Electrical connection
Isolate power, then connect the unit (see page 19 or type label).
Core colours: BN = brown, BU = blue, BK = black, WH = white.
Programming of the output function by push button or programming
wire (see page 12).

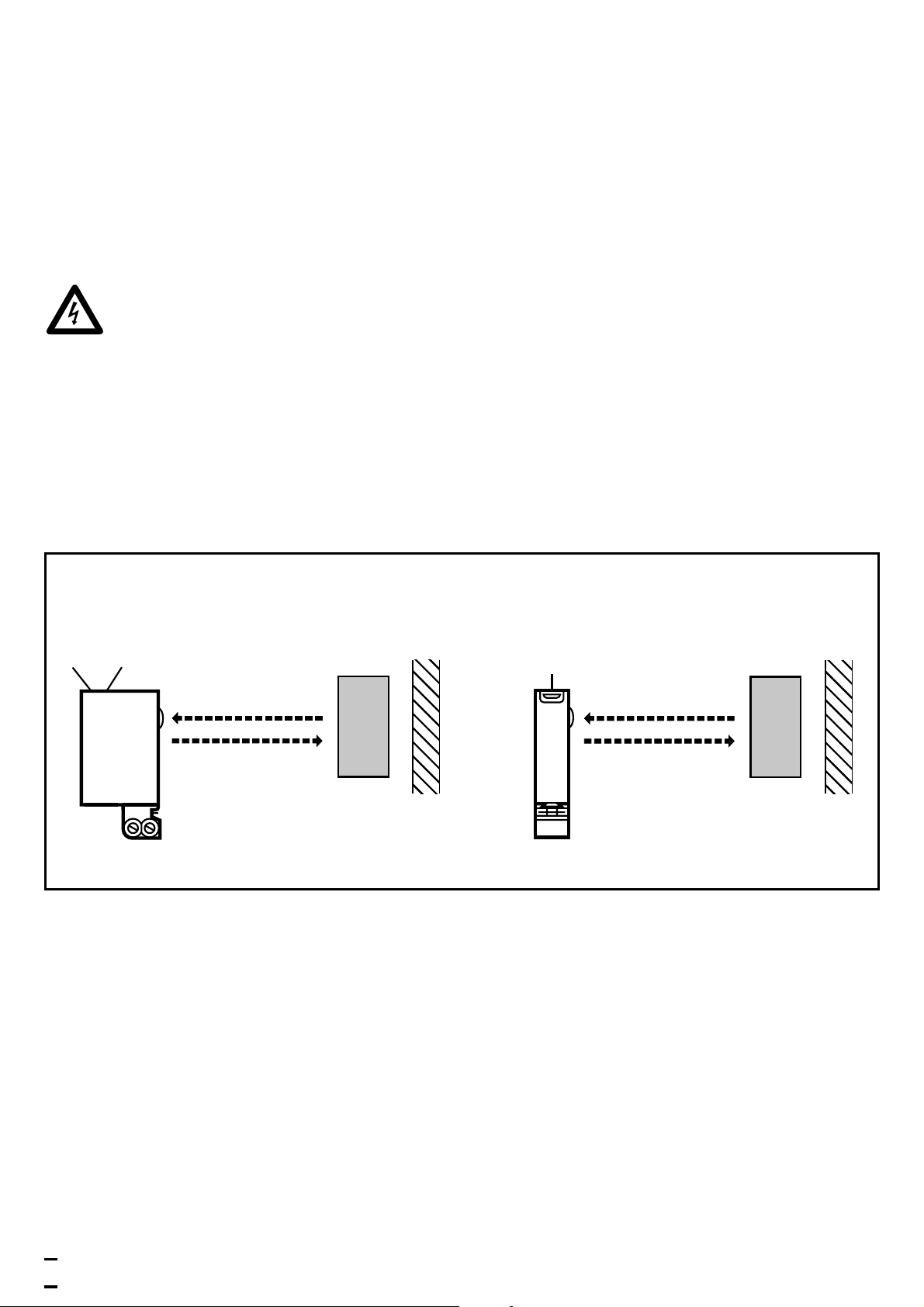

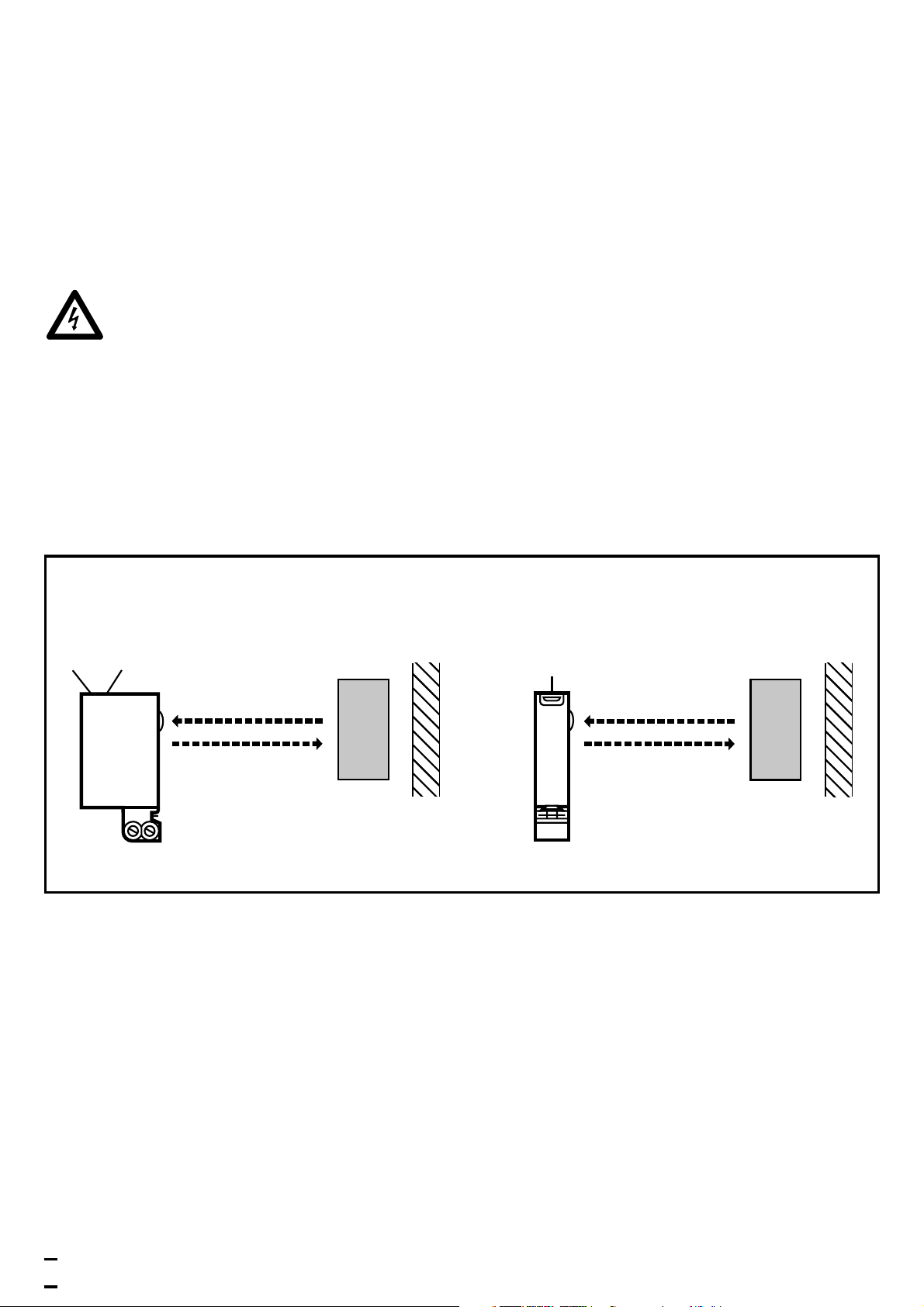

Installation
* In the following sections installation and set-up are described using the example of the
type with front lens. The functions of the units with side lens are identical.
Align the photocell and fasten it to a mounting fixture (see the next
page for installation).
Maximum range is only possible with precise alignment.
7
LED push button LED
push button
side lens* front lens*

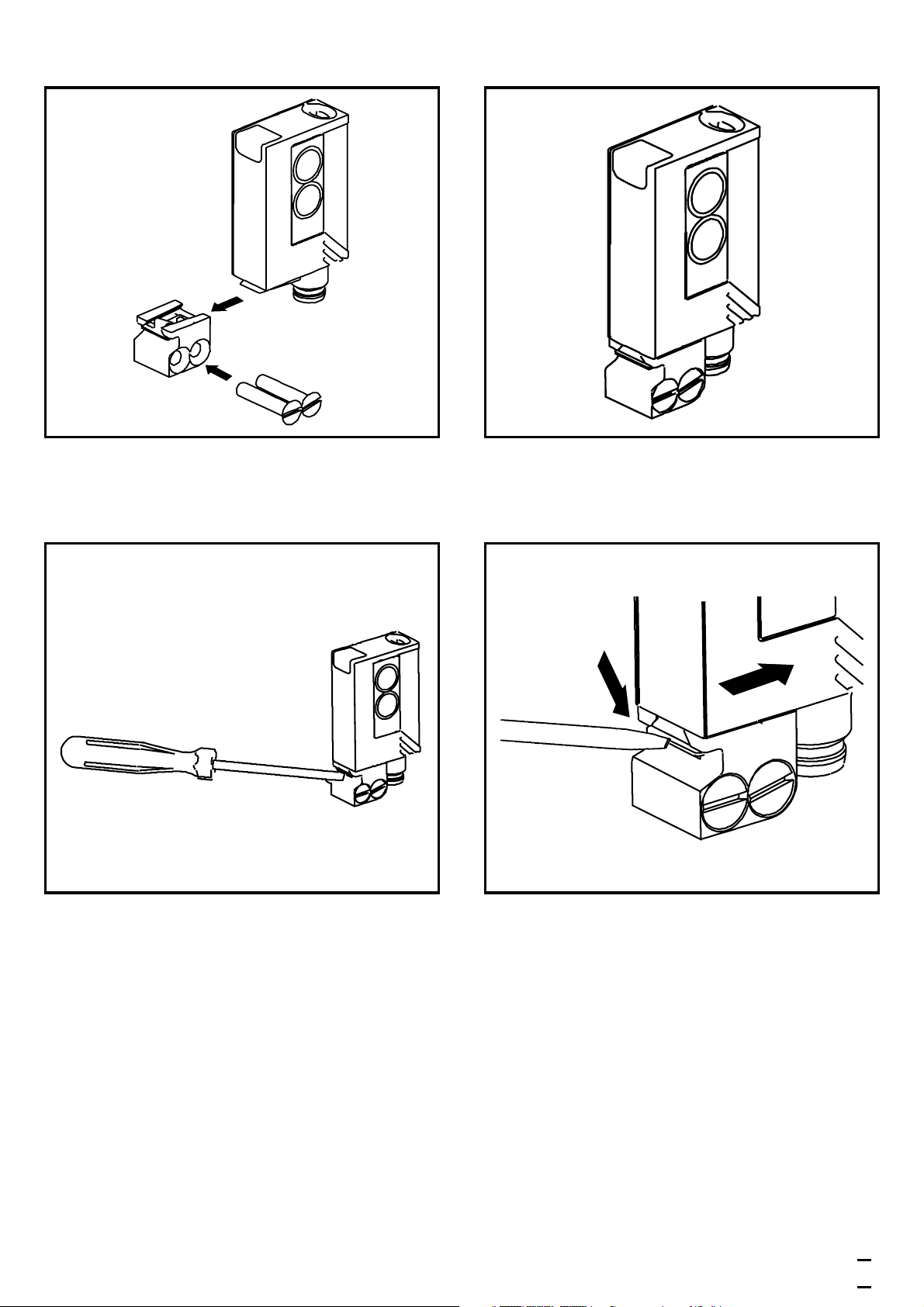

Installation of the supplied mounting fixture
Secure the mounting fixture with the screws supplied, then slide the
unit into the slot of the fixture until the spring clicks home.
To remove the unit press the spring down with a screwdriver and slide
the unit out.
NB: Commissioning
The diffuse reflection sensor is supplied ready to operate (plug and
play) set at the max. sensing range. This is sufficient if the diffuse
reflection sensor can operate with maximum excess gain (highest con-
trast). The following setting procedures should only be necessary in
less straightforward applications, for example if a background must be
"tuned out".
8

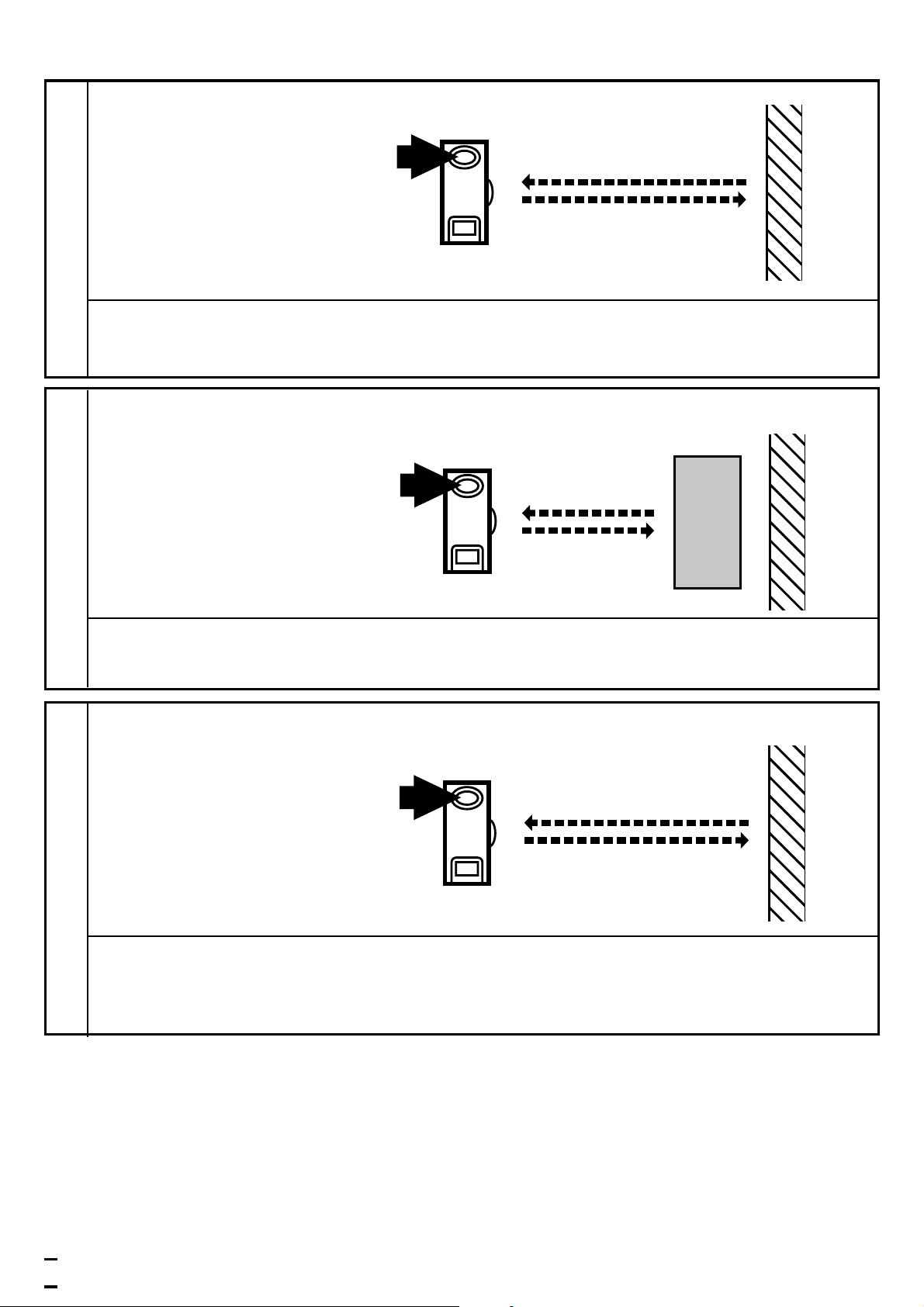

Setting of the sensitivity with stationary objects*
You can also proceed in reverse order: first setting without the object, then with
the object.
* The sensitivity can also be set in exactly the same way using the programming wire (pin
2 / WH). To activate the functions the programming wire is connected for the appropriate
time to L+ (pin 1 / BN) for PNP units or to L- (pin 3 / BU) for NPN units. Feedback: If set-
ting was not successful via the programming wire, the output will switch for 2s. The unit
then reverts to the operating mode with the sensitivity unchanged.
9
Press for about 2s
until the red LED flashes.
Activate the programming mode of the unit.
The red LED goes out; the yellow and green LEDs flash alternately.
The unit is in the programming mode.
1
Set the sensitivity with object.
Press once.
The yellow and green LEDs go out for approx. 1s,
then flash again alternately.
2
Press once.
The yellow and green LEDs go out for approx. 1s,
after approx. 3s the green LED is on.
The unit is in the operating mode.
3
Set the sensitivity without object.

If the setting of the sensitivity is not possible (e.g. object signal and
background signal are about the same), the red LED flashes after
step 3 for approx. 2s. The unit then passes into the operating
mode with the sensitivity being unchanged.
If the setting button is not activated for 15 minutes during the
programming process, the unit passes automatically into the
operating mode with the sensitivity being unchanged.

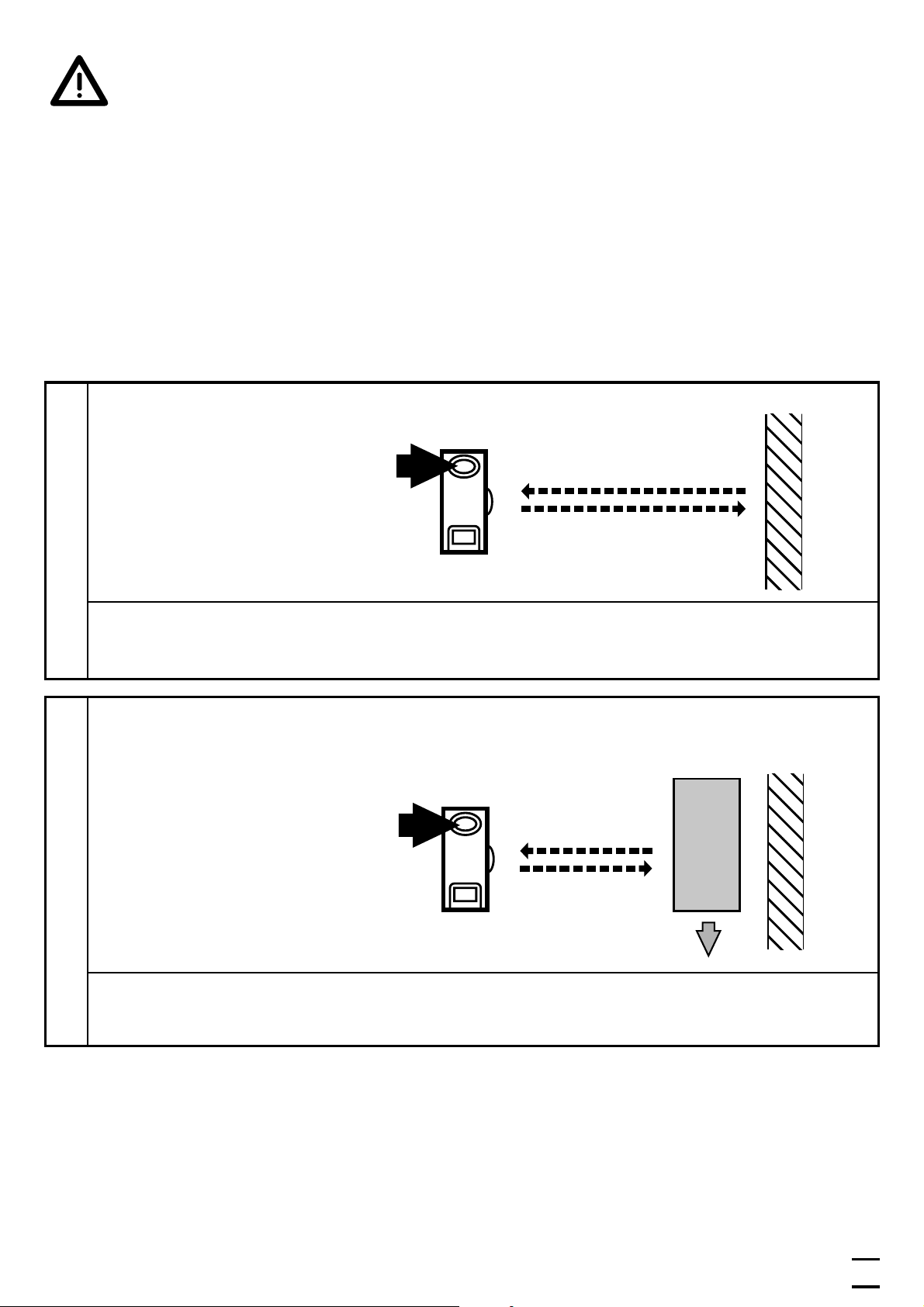

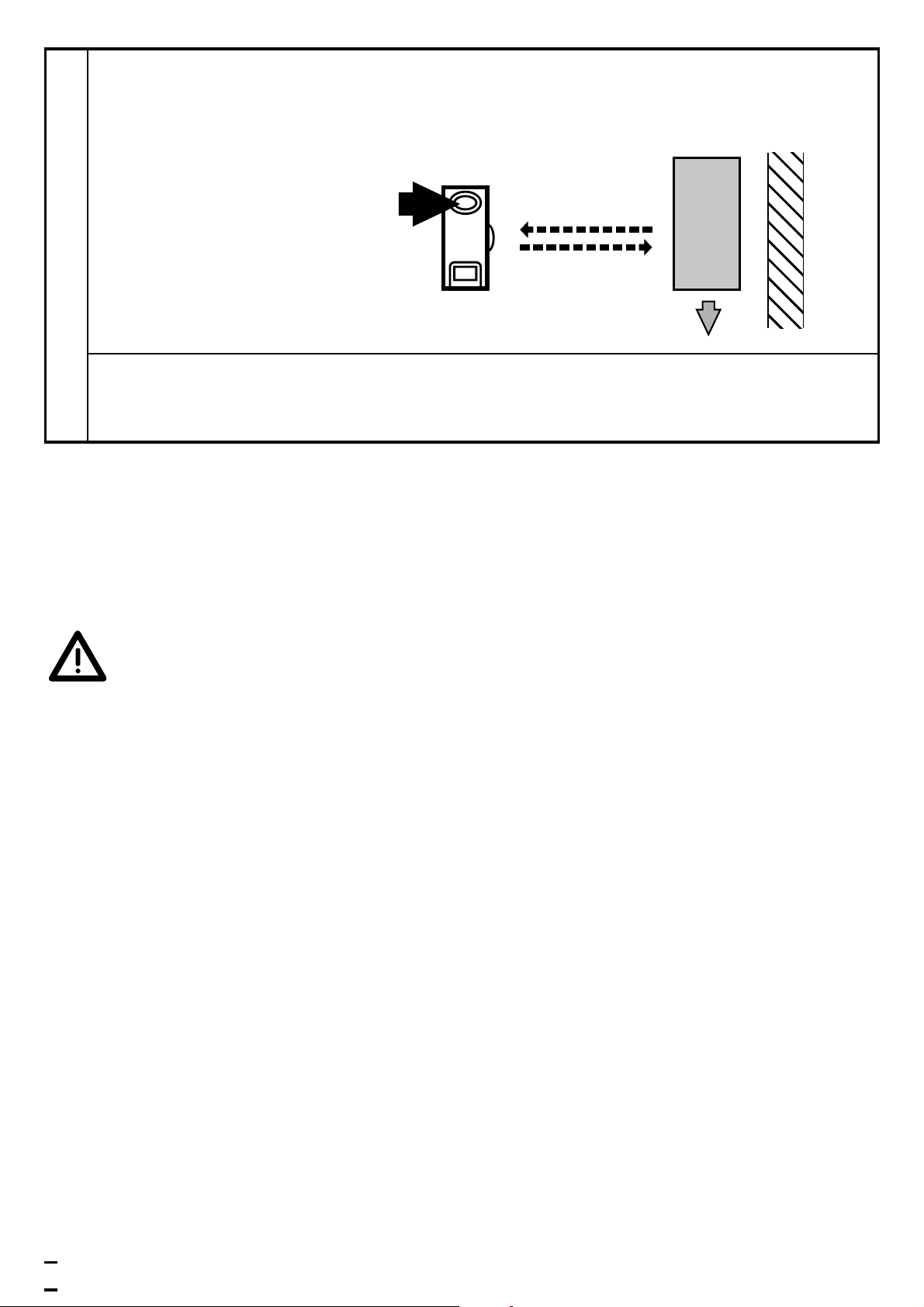

Setting of the sensitivity with moving objects*
10
Press for about 2s until
the red LED flashes.
Activate the programming mode of the unit.
The red LED goes out; the yellow and green LEDs flash alternately.
The unit is in the programming mode.
1
Allow objects to pass through the detection area during the measure-
ment (about 1s) (number of the objects between min. 8Hz and max.
switching frequency).
Press once.
The yellow and green LEDs go out for approx. 1s,
then flash again alternately.
2

* The sensitivity can also be set in exactly the same way using the programming wire (pin
2 / WH). To activate the functions the programming wire is connected for the appropriate
time to L+ (pin 1 / BN) for PNP units or to L- (pin 3 / BU) for NPN units. Feedback: If set-
ting was not successful via the programming wire, the output will switch for 2s. The unit
then reverts to the operating mode with the sensitivity unchanged.
If the setting of the sensitivity is not possible (e.g. object signal
and background signal are about the same), the red LED flashes
after step 3 for approx. 2s. The unit then passes into the operat-
ing mode with the sensitivity being unchanged.
If the setting button is not activated for 15 minutes during the
programming process, the unit passes automatically into the
operating mode with the sensitivity being unchanged.
Setting of the maximum sensitivity*
• Go into the programming mode (step 1).
• Align the unit so that no light is reflected.
• Press the setting button twice (see steps 2 and 3).
* The maximum sensitivity can also be set in exactly the same way using the program-
ming wire (pin 2 / WH). To activate the functions the programming wire is connected for
the appropriate time to L+ (pin 1 / BN) for PNP units or to L- (pin 3 / BU) for NPN units.
11
Press once.
The yellow and green LEDs go out for approx. 1s,
after approx. 3s the green LED is on.
The unit is in the operating mode.
3
Allow objects to pass through the detection area during the measure-
ment (about 1s) (number of the objects between min. 8Hz and max.
switching frequency).

Electronic lock
Activate the lock by connecting the programming wire for about 15s
– 20s*.
De-activate the lock by connecting the programming wire again for
15s – 20s*.
* To activate the functions the programming wire (pin 2 / WH) is connected to L+ (pin 1
/ BN) for PNP units or to L- (pin 3 / BU) for NPN units for the appropriate time.
Programming the output function*
* The output function can be programmed in exactly the same way using the program-
ming wire (pin 2 / WH). To activate the functions the programming wire is connected for
the appropriate time to L+ (pin 1 / BN) for PNP units or to L- (pin 3 / BU) for NPN units.
Operation
Check the safe functioning of the unit. Display by LEDs.
Maintenance
Keep the lens of the sensor free from soiling.
12

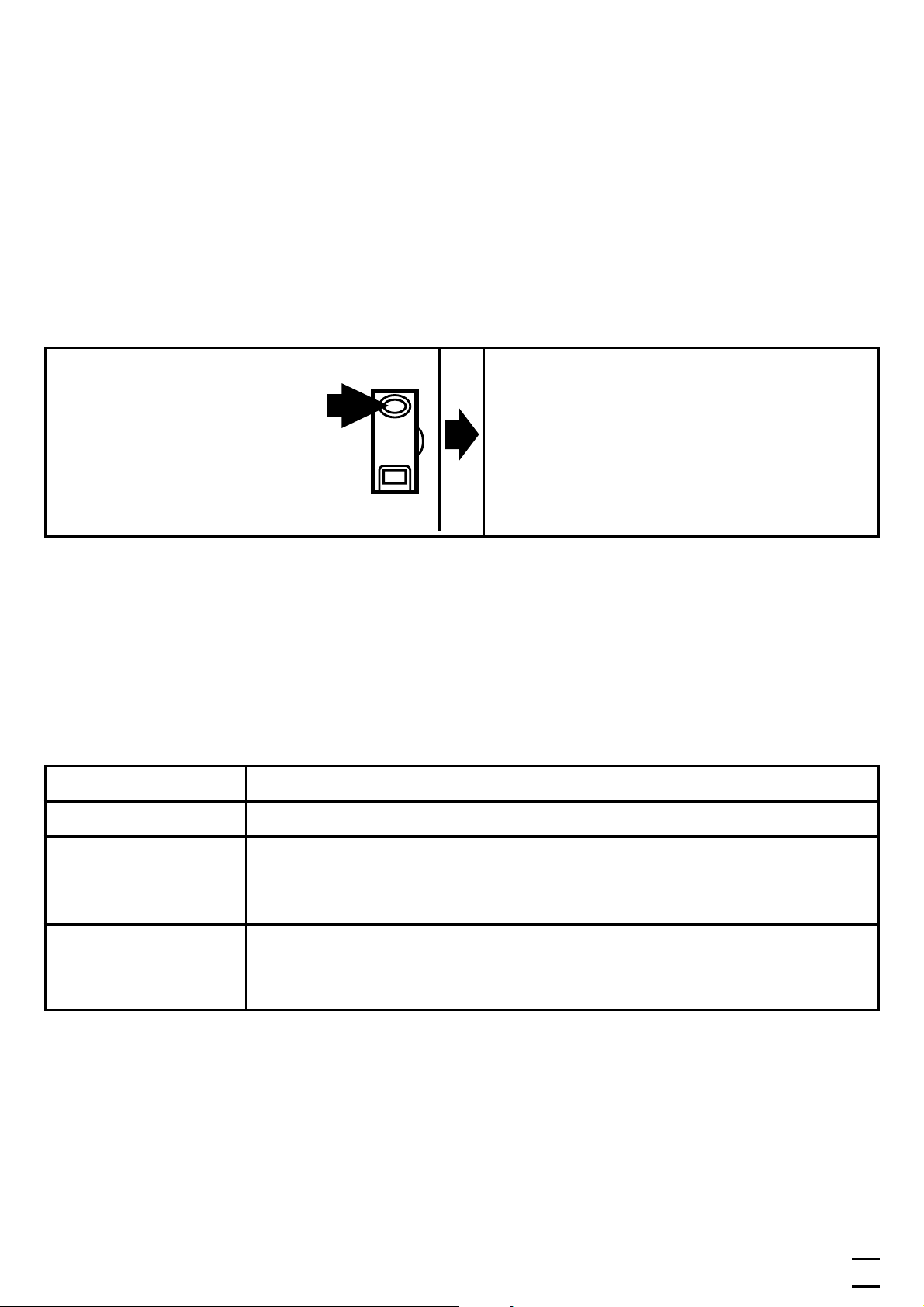

Press for 10s.
The red LED starts to flash fast after
2s. Then the yellow and green LEDs
flash alternately. After 10s all LEDs
go off, the output function has
changed from light-on mode to
dark-on mode (or vice versa).
LED green is lit Unit is ready for operation.
LED yellow is lit Output is switched.
LEDs
yellow + red
Flash alternately, 2 Hz: output short-circuited.
Flash alternately, 1 Hz: internal malfunction
(output is not switched).
LED red is lit Error in object detection, e.g. maladjustment,
soiling of the lenses.

Fonctionnement et caractéristiques
La cellule réflexion directe détecte des objets et matières sans contact
et indique leur présence par un signal de commutation.
Portée (r): voir l’étiquette (valeur sur du papier blanc 200mm x 200mm).
Raccordement électrique
Mettre l’installation hors tension avant le raccordement de la cel-
lule optoélectronique. Raccordement: voir page 19 ou l’étiquette
de la cellule.
Couleurs des fils: BN = brun, BU = bleu, BK = noir, WH = blanc.
Programmation de la fonction de sortie par bouton-poussoir ou par le
fil de programmation: voir page 18.
Montage
* Ci-dessous, le montage et le réglage sont décrits à l'aide d'une cellule avec détection
frontale. Les fonctions des cellules avec détection latérale sont identiques.
Orienter la cellule réflexion directe en direction de l’objet à détecter et
le fixer avec un clip de fixation (pour le montage voir la page suivan-
te).
Portée optimale seulement avec orientation précise.
13
LED bouton-poussoir LED
bouton-poussoir
détection latérale* détection frontale*

Montage du clip de fixation fourni
Fixer le clip avec les vis fournies et faire glisser la cellule dans le clip jus-
qu'à ce que le ressort s'enclenche.
Pour enlever la cellule pousser le ressort vers le bas avec un tournevis
et ôter la cellule du clip.
Important! Mise en service
La cellule réflexion directe est disponible sans effectuer des réglages
(plug and play) et est réglée à la portée maxi. Cela signifie que la cel-
lule réflexion directe fonctionne avec une capacité de réserve maxima-
le. Les réglages décrits ci-dessous ne sont nécessaires que si, par
exemple, un arrière-plan perturbant doit être "supprimé".
14

Réglage de la sensibilité en cas d’objets statiques*
Vous pouvez également procéder dans l’ordre inverse: régler d’abord sans
objet, ensuite avec l’objet.
* Le réglage de la sensibilité peut également être effectué de la même façon par le fil de
programmation (broche 2 / WH). Pour activer les fonctions le fil de programmation est rac-
cordé à L+ (broche 1 / BN) pour les cellules PNP ou à L- (broche 3 / BU) pour les cellules
NPN pendant le temps correspondant. Rétro-information: Si le réglage par le fil de pro-
grammation n'est pas possible (par ex. le signal de l'objet et le signal de l'arrière-plan ont
presque la même intensité), la sortie de commutation est commutée pendant 2 s. Ensuite
la cellule passe au mode de fonctionnement sans changer la sensibilité.
15
Appuyer pendant env. 2s
jusqu’à ce que la LED
rouge clignote.
Activer le mode programmation de la cellule.
La LED rouge s’éteint, les LED jaune et verte clignotent alternativement.
La cellule est en mode programmation.
1
Régler la sensibilité avec l’objet.
Appuyer une fois.
Les LED jaune et verte s’éteignent pendant env. 1s,
ensuite elles clignotent de nouveau alternativement.
2
Appuyer une fois.
Les LED jaune et verte s’éteignent pendant env. 1s,
après env. 3s la LED verte s’allume.
La cellule est réglée et elle est en mode fonctionnement.
3
Régler la sensibilité sans objet.

Si le réglage de la sensibilité n’est pas possible (p. ex. le signal de
l’objet et le signal de l’arrière-plan ont presque la même inten-
sité), la LED rouge clignote après l’étape 3 pendant env. 2s.
Ensuite la cellule passe au mode de fonctionnement sans chan-
ger la sensibilité.
Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors
de la programmation, la cellule passe automatiquement au
mode de fonctionnement sans changer la sensibilité.
Réglage de la sensibilité en cas d’objets mobiles*
16
Appuyer pendant env. 2s
jusqu’à ce que la LED
rouge clignote.
Activer le mode programmation de la cellule.
La LED rouge s’éteint, les LED jaune et verte clignotent alternativement.
La cellule est en mode programmation.
1
Laisser les objets aller à travers la zone de détection de la cellule
(nombre des objets entre min. 8Hz et fréquence de commutation
maximale) pendant la mesure (env. 1s).
Appuyer une fois.
Les LED jaune et verte s’éteignent pendant env. 1s,
ensuite elles clignotent de nouveau alternativement.
2

* Le réglage de la sensibilité peut également être effectué de la même façon par le fil de
programmation (broche 2 / WH). Pour activer les fonctions le fil de programmation est rac-
cordé à L+ (broche 1 / BN) pour les cellules PNP ou à L- (broche 3 / BU) pour les cellules
NPN pendant le temps correspondant. Rétro-information: Si le réglage par le fil de pro-
grammation n'est pas possible (par ex. le signal de l'objet et le signal de l'arrière-plan ont
presque la même intensité), la sortie de commutation est commutée pendant 2 s. Ensuite
la cellule passe au mode de fonctionnement sans changer la sensibilité.
Si le réglage de la sensibilité n’est pas possible (p. ex. le signal de
l’objet et le signal de l’arrière-plan ont presque la même inten-
sité), la LED rouge clignote après l’étape 3 pendant env. 2s.
Ensuite la cellule passe au mode de fonctionnement sans chan-
ger la sensibilité.
Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors
de la programmation, la cellule passe automatiquement au
mode de fonctionnement sans changer la sensibilité.
Réglage de la sensibilité maximale*
• Passer au mode programmation (étape 1).
• Orienter la cellule afin que la lumière ne soit pas réfléchie.
• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).
* Le réglage de la sensibilité maximale peut également être effectué de la même façon
par le fil de programmation (broche 2 / WH). Pour activer les fonctions le fil de program-
mation est raccordé à L+ (broche 1 / BN) pour les cellules PNP ou à L- (broche 3 / BU)
pour les cellules NPN pendant le temps correspondant.
17
Appuyer une fois.
Les LED jaune et verte s’éteignent pendant env. 1s,
après env. 3s la LED verte s’allume.
La cellule est réglée et elle est en mode fonctionnement.
3
Laisser les objets aller à travers la zone de détection de la cellule
(nombre des objets entre min. 8Hz et fréquence de commutation
maximale) pendant la mesure (env. 1s).

Verrou électronique
Pour verrouiller la cellule le fil de programmation doit être activé pen-
dant env. 15s – 20s*.
Pour déverrouiller le fil de programmation doit être activé de nouveau
pendant env. 15s – 20s*.
* Pour activer les fonctions le fil de programmation (broche 2 / WH) est raccordé à L+
(broche 1 / BN) pour les cellules PNP ou à L- (broche 3 / BU) pour les cellules NPN pendant
le temps correspondant.
Programmation de la fonction de sortie*
* La programmation de la fonction de sortie peut également être effectuée de la même
façon par le fil de programmation (broche 2 / WH). Pour activer les fonctions le fil de pro-
grammation est raccordé à L+ (broche 1 / BN) pour les cellules PNP ou à L- (broche 3 / BU)
pour les cellules NPN pendant le temps correspondant.
Fonctionnement
Vérifier le bon fonctionnement de la cellule. Indication par LED.
Entretien
Les lentilles de la cellule doivent être dégagées de tout encrassement.
18
Appuyer pendant env.
10s jusqu'à ce que tou-
tes les LED s'éteignent.
La LED rouge commence à cligno-
ter rapidement après 2s. Ensuite les
LED jaune et verte clignotent alter-
nativement. Après 10s toutes les
LED s'éteignent, la sortie a changé
de NO à NF (ou vice versa).
LED verte allumée L’appareil est operationnel.
LED jaune allumée La sortie est commutée.
LED
jaune + rouge
Clignotent altern., 2Hz: sortie en état de courts-circuits.
Clignotent alternativement, 1Hz: erreur interne
(sortie pas commutée).
LED rouge allumée Erreur lors de la détection de l’objet,
par ex. mauvais réglage, encrassement des lentilles.

Anschlußschema / Wiring / Schéma de branchement
DC PNP
DC NPN
19
L
L+
3
2
4
1
teach
L
L+
3
2
4
1
teach
L+
BN
BK
WH
BU L
teach
