IFM Electronic PB7 User manual

Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Elektronischer
Druckschalter
Typ PB7
Electronic
pressure sensor
Type PB7
Capteur de pression
électronique
Forme PB7
R

10
20 30
40
50
60
70
80 90
100
OUT1
[bar]
SET S1
ENTER S2 SET S2 ENTER S1
OUT2
1
2
3
4

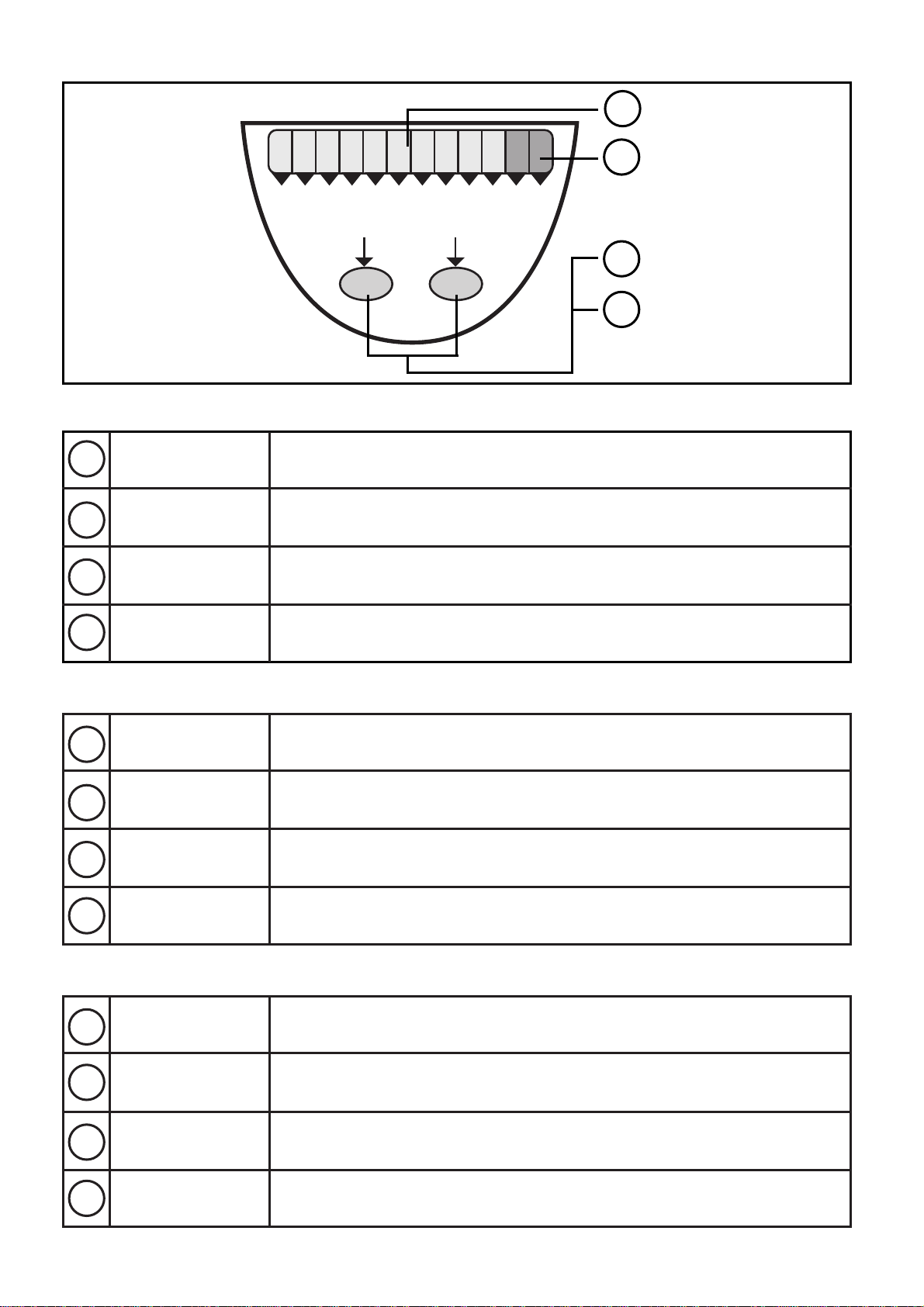

LED-Kette grün Anzeige des Systemdrucks,
Anzeige der Schaltpunkte S1 und S2
LEDs gelb Anzeige des Schaltzustands; leuchtet, wenn der
entsprechende Ausgang durchgeschaltet ist
Einstelltaste
SET S1 / ENTER S2 Schaltpunkt (S1) anzeigen und einstellen
Schaltpunkt (S2) bestätigen
Schaltpunkt (S2) anzeigen und einstellen
Schaltpunkt (S1) bestätigen
Einstelltaste
SET S2 / ENTER S1
1
2
3
4
row of green
LEDs display of the system pressure, display of switch points S1 and S2
LEDs yellow switching status;
lights if the the corresponding output has switched
button
SET S1 / ENTER S2 indication and adjustment of switch point S1
acknowledgement of switch point S2
button
SET S2 / ENTER S1 indication and adjustment of switch point S2
acknowledgement of switch point S1
1
2
3
4
LED vertes visualisation de la pression du circuit et
des seuils S1 et S2
LED jaunes état de commutation;
allumée si la sortie correspondente a commuté
bouton
SET S1 / ENTER S2 visualisation et réglage du seuil S1
confirmation du seuil S2
bouton
SET S2 / ENTER S1 visualisation et réglage du seuil S2
confirmation du seuil S1
1
2
3
4

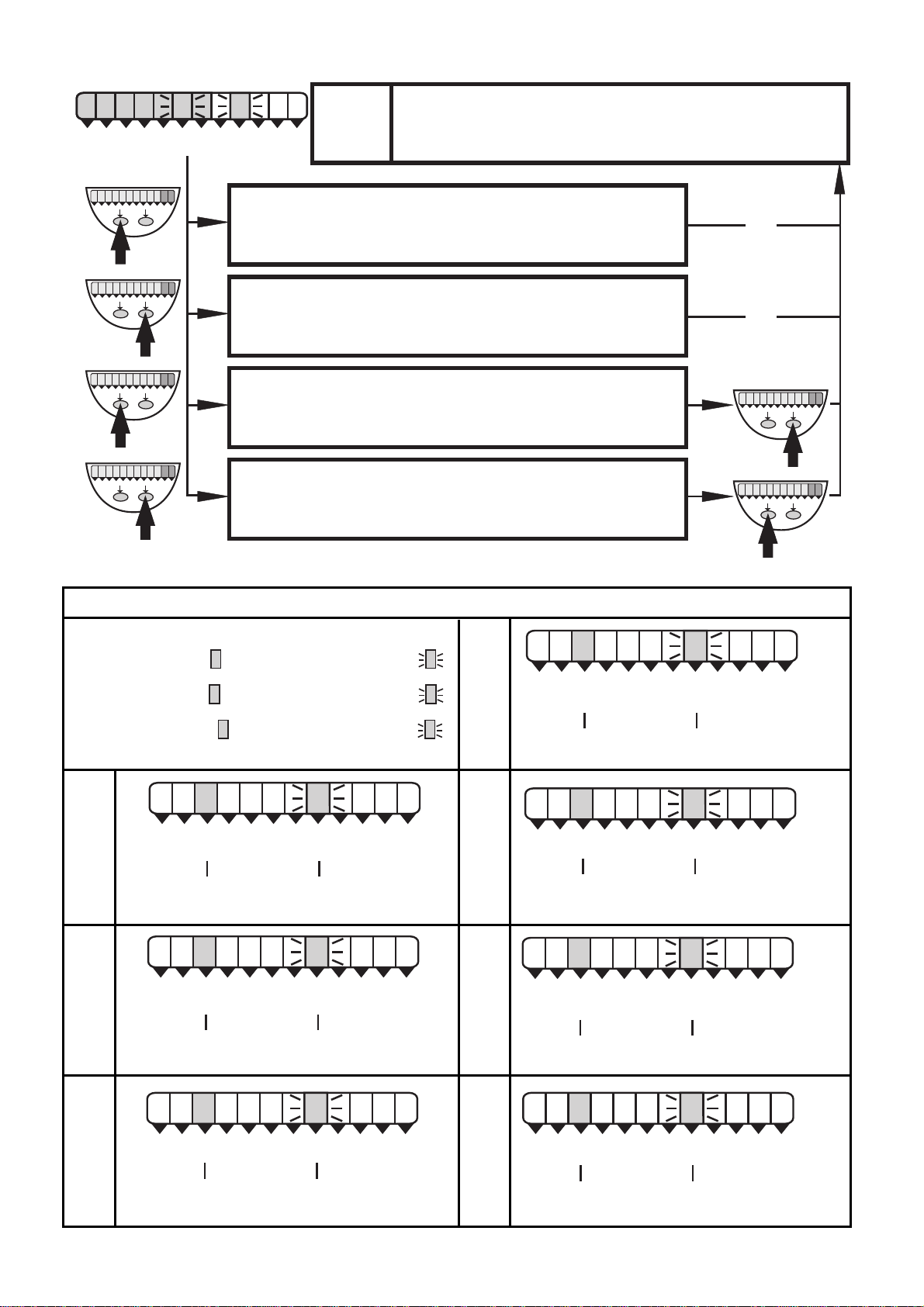

Run
Mode
1 x
> 5s
> 5s
1 x
1 x
1 x
5s
5s
10
20 30
40
50
60
70
80 90
100
OUT1 OUT2
[bar]
SET S1
ENTER S2 SET S2 ENTER S1
[bar]
SET S1
ENTER S2 SET S2 ENTER S1
[bar]
SET S1
ENTER S2 SET S2 ENTER S1
[bar]
SET S1
ENTER S2 SET S2 ENTER S1
[bar]
SET S1
ENTER S2 SET S2 ENTER S1
[bar]
SET S1
ENTER S2 SET S2 ENTER S1
Systemdruck / Schaltpunkte (in 10%-Auflösung)
system pressure / switch points (in 10% steps)
pression du circuit / seuils (en pas de 10%)
Schaltpunkt S1 anzeigen (in 1%-Auflösung)
display of switch point S1 (in 1% steps)
affichage du seuil S1 (en pas de 1%)
Schaltpunkt S2 anzeigen (in 1%-Auflösung)
display of switch point S2 (in 1% steps)
affichage du seuil S2 (en pas de 1%)
Schaltpunkt S1 einstellen
setting of switchn point S1
réglage du seuil S1
Schaltpunkt S2 einstellen
setting of switchn point S2
réglage du seuil S2
40
80 120
160
200
240
280
320 360
400
OUT1 OUT2
120bar + 32bar = 152bar
S1/S2 = Wert + 1/10 des Wertes
S1/S2 = value + 1/10 of the value
S1/S2 = valeur + 1/10 de la valeur
Anzeige (1%-Auflösung) / display (1% steps) / affichage (en pas de 1%)
PBxxx0
0 ... 400 bar
25
50 75
100
125
150
175
200 225
250
OUT1 OUT2
75bar + 20bar = 95bar
PBxxx1
0 ... 250 bar
30bar + 8bar = 38bar
10
20 30
40
50
60
70
80 90
100
OUT1 OUT2
PBxxx2
0 ... 100 bar
0.1
0.2 0.3
0.4
0.5
0.6
0.7
0.8 0.9
1.0
OUT1 OUT2
0,3bar + 0,08bar = 0,38bar
PBxxx7
0 ... 1 bar
0.25
0.50 0.75
1.00
1.25
1.50
1.75
2.00 2.25
2.50
OUT1 OUT2
0,75bar + 0,2bar = 0,95bar
PBxxx6
0 ... 2,5 bar
1
2 3
4
5
6
7
8 9
10
OUT1 OUT2
3bar + 0,8bar = 3,8bar
PBxxx4
0 ... 10 bar
2.5
5.0 7.5
10.0
12.5
15.0
17.5
20.0 22.5
25.0
OUT1 OUT2
7,5bar + 2bar = 9,5bar
PBxxx3
0 ... 25 bar

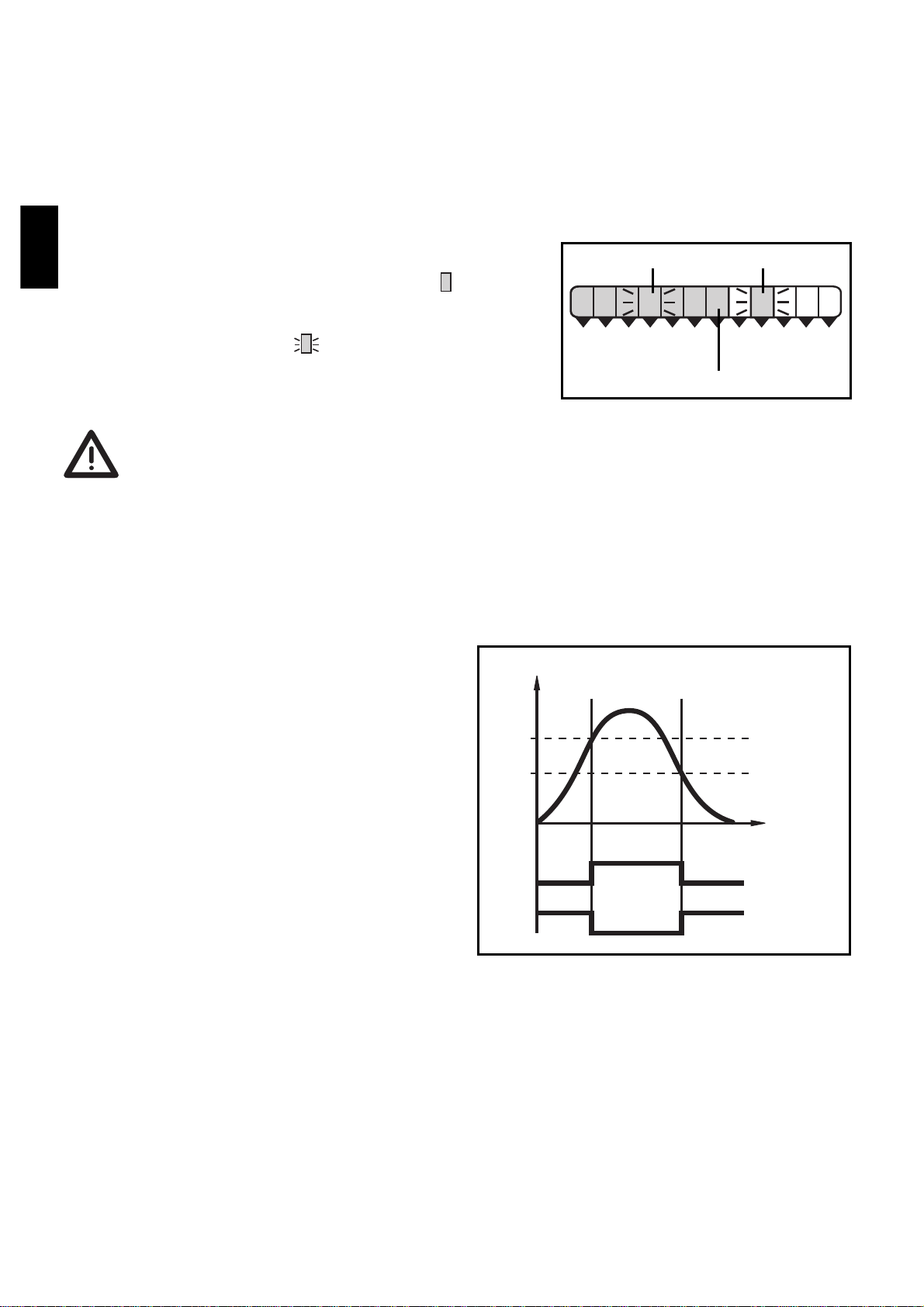

Bestimmungsgemäße Verwendung
Der elektronische Druckschalter
•erfaßt, ob ein voreingestellter Systemdruck erreicht ist,
• und meldet dies durch ein Schaltsignal.
• Zusätzlich zeigt eine LED-Kette an:
- den aktuellen Systemdruck (Skalenwert
der rechten leuchtenden LED ),
- den Schaltpunkt (Skalenwert der
blinkenden LED );
(beide in 10%-Auflösung).
Anzeige des aktuellen Systemdrucks ab 5% des Meßbereichs-
endwerts. “Alle LEDs AUS” bedeutet nicht, daß die Anlage
druckfrei ist!
Das Gerät
• ist als Schließer oder Öffner einsetzbar (2 x Schließer / 2 x Öffner)
• und arbeitet mit Hysteresefunktion.

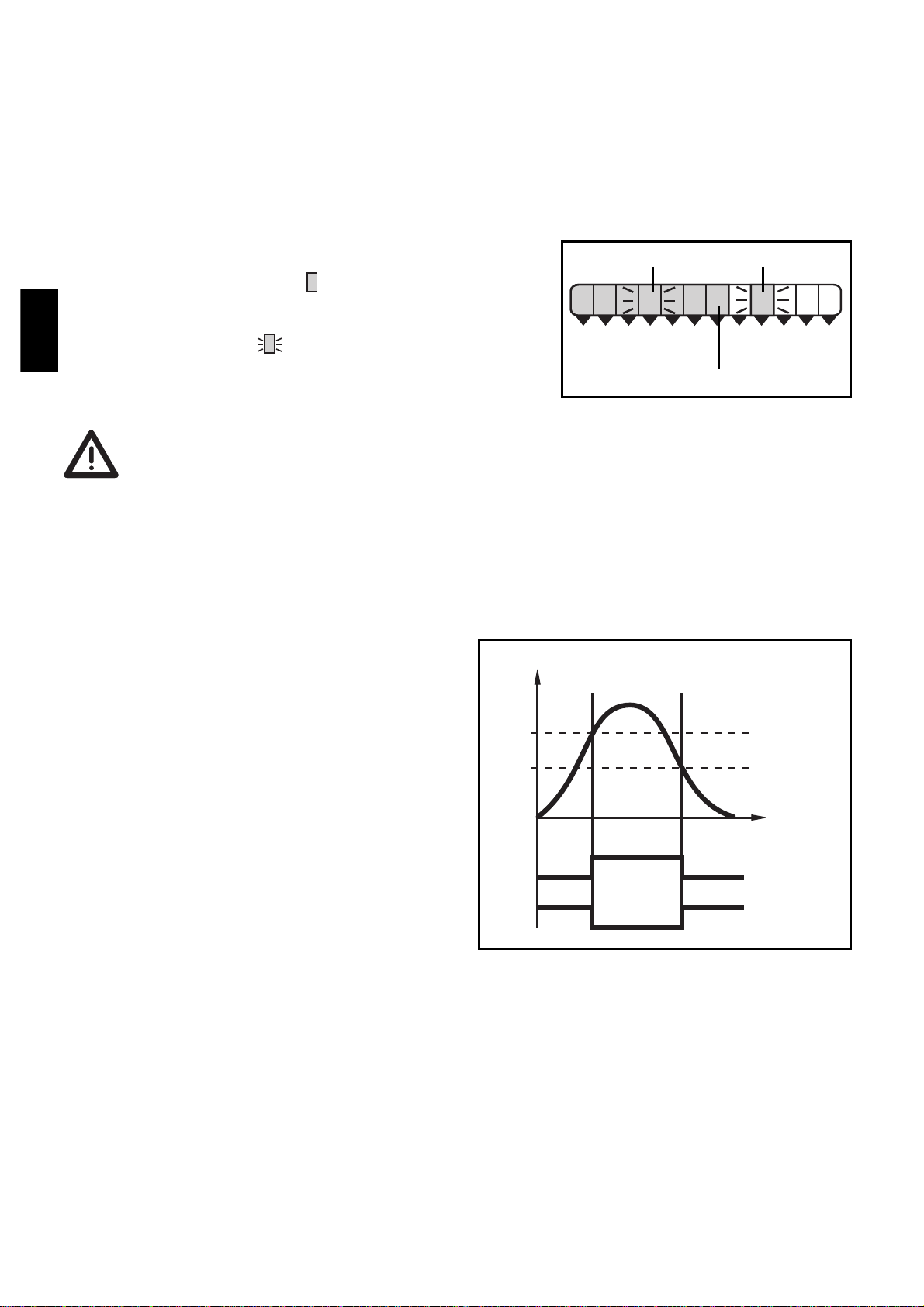

Bei steigendem Systemdruck
schaltet der Ausgang bei Errei-
chen des Schaltpunkts (S); fällt
der Systemdruck wieder ab,
schaltet der Ausgang erst dann
zurück, wenn der Wert “Schalt-
punkt minus Hysterese” (S - HY)
erreicht ist.
Die Hysterese beträgt: 2% des
Meßbereichsendwerts.
D1
t
P
S
S-HY
1
0
1
0
Schließer
Öffner
10
20 30
40
50
60
70
80 90
100
OUT1 OUT2
Systemdruck
Schaltpunkte

Betriebsmodi
Das Gerät verfügt über folgende Betriebsmodi: Run-Modus (normaler
Arbeitsbetrieb), Display-Modus (Anzeige der Schaltpunkte), Program-
mier-Modus (Einstellen der Schaltpunkte).
Run-Modus:
Nach dem Einschalten der Versorgungsspannung befindet sich das Gerät
im Run-Modus. Es führt seine Überwachungsfunktion aus und schaltet
die Transistorausgänge.
Die LED-Kette zeigt den aktuellen Systemdruck an, die gelben
LEDs signalisieren den Schaltzustand der Ausgänge.
Display-Modus:
Das Gerät geht durch kurzen Druck auf die Taste “SET S1” oder “SET S2”
in den Display-Modus. Intern verbleibt es im Arbeitsbetrieb.
Unabhängig davon können die Schaltpunke in 1%-Auflösung abgele-
sen werden:
• Kurzer Druck auf eine Taste zeigt für ca. 5s den zugehörigen Wert;
danach geht das Gerät zurück in den Run-Modus.
Programmier-Modus:
Das Gerät geht in den Programmiermodus, wenn Taste “SET S1” oder
“SET S2” 5s lang gedrückt wird. Das Gerät verbleibt auch hier intern
im Arbeitsbetrieb. Es führt seine Überwachungsfunktionen mit den
bestehenden Parametern weiter aus, bis die Veränderung abgeschlos-
sen ist.
Sie können den Schaltpunkt S1 mit Hilfe der Taste “SET S1” ändern
und mit der Taste “ENTER S1” bestätigen. Ebenso können Sie den
Schaltpunkt S2 mit Hilfe der Taste “SET S2” ändern und mit der Taste
“ENTER S2” bestätigen. Das Gerät geht in den Run-Modus zurück,
wenn danach 5s lang keine Taste mehr gedrückt wird.
D2
30bar + 8bar = 38bar
10
20 30
40
50
60
70
80 90
100
OUT1 OUT2

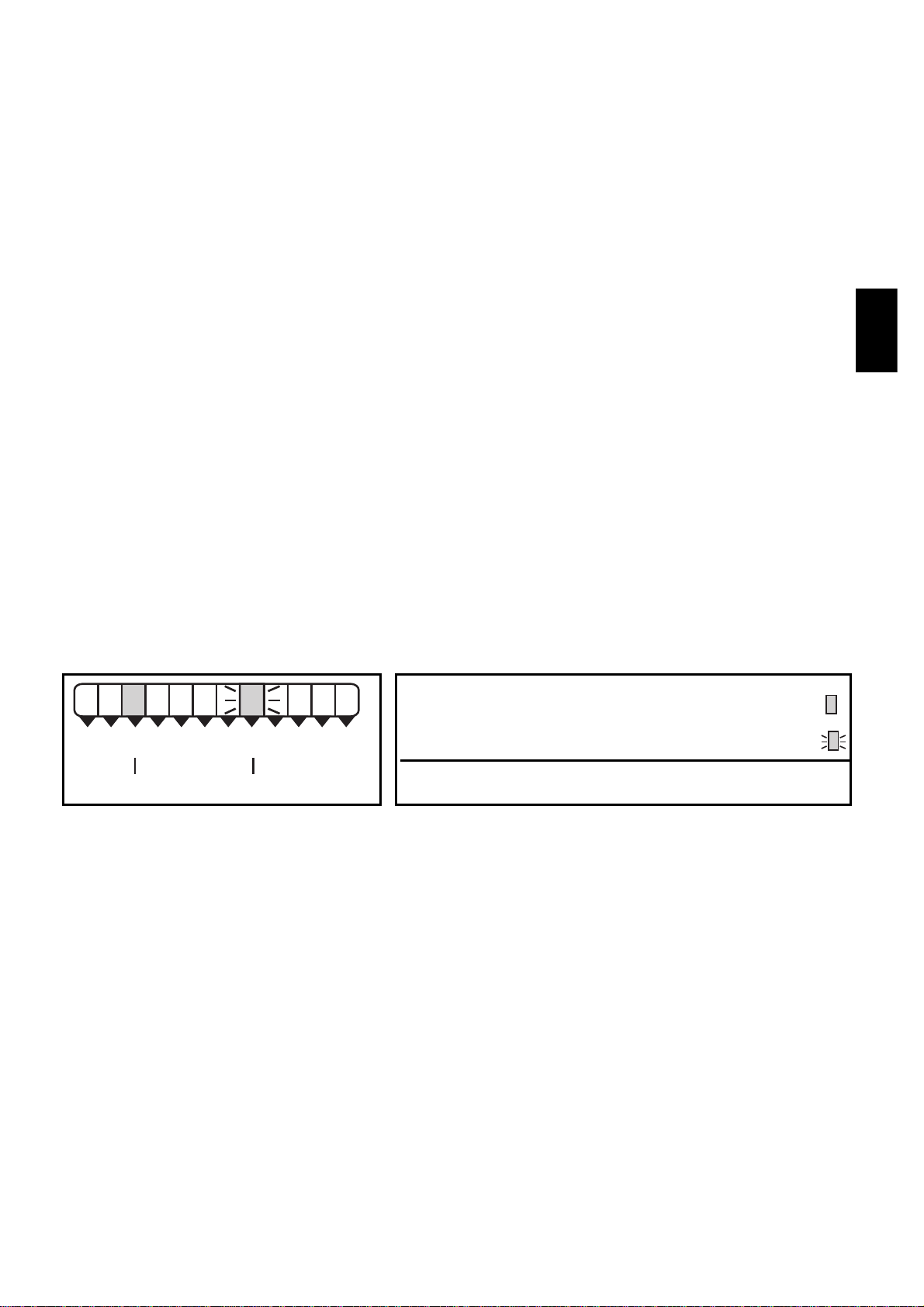

Skalenwert der leuchtenden LED
+1/10 des Skalenwerts der blinkenden LED
= Anzeigewert

Montage
Befestigen Sie den Druckschalter an einem entsprechenden Prozeß-
anschluß (s. Typaufkleber “Port Size”).
Vermeiden Sie statische und dynamische Überdrücke, die den
angegebenen Überlastdruck (siehe letzte Seite) überschreiten.
Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das
Gerät zerstört werden (Verletzungsgefahr)!
Wenn die Gefahr von undefinierten Druckstößen besteht,
- verwenden Sie Geräte mit höherem Druckbereich
- oder installieren Sie vor dem Gerät eine handelsübliche
Drosselvorrichtung.

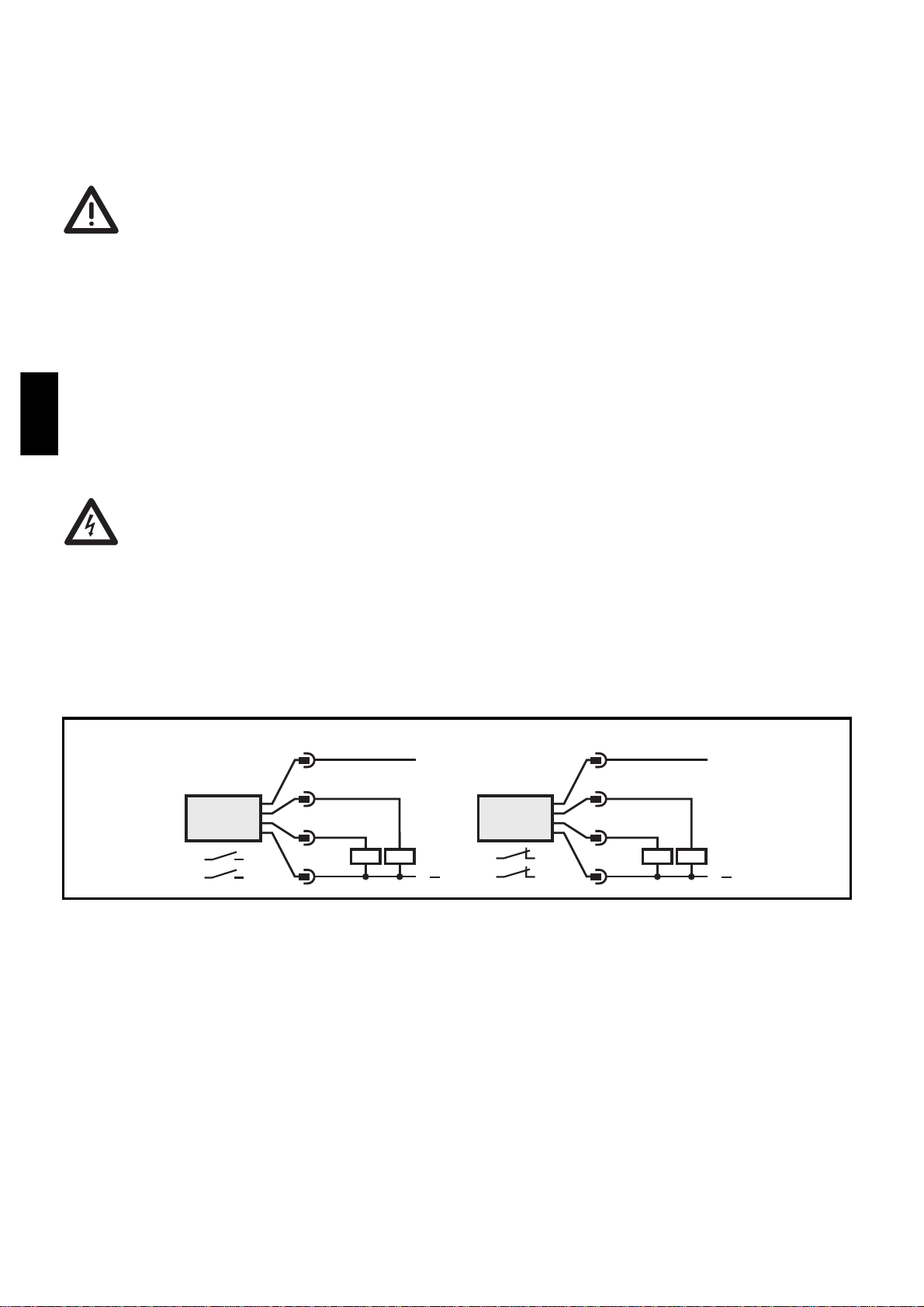

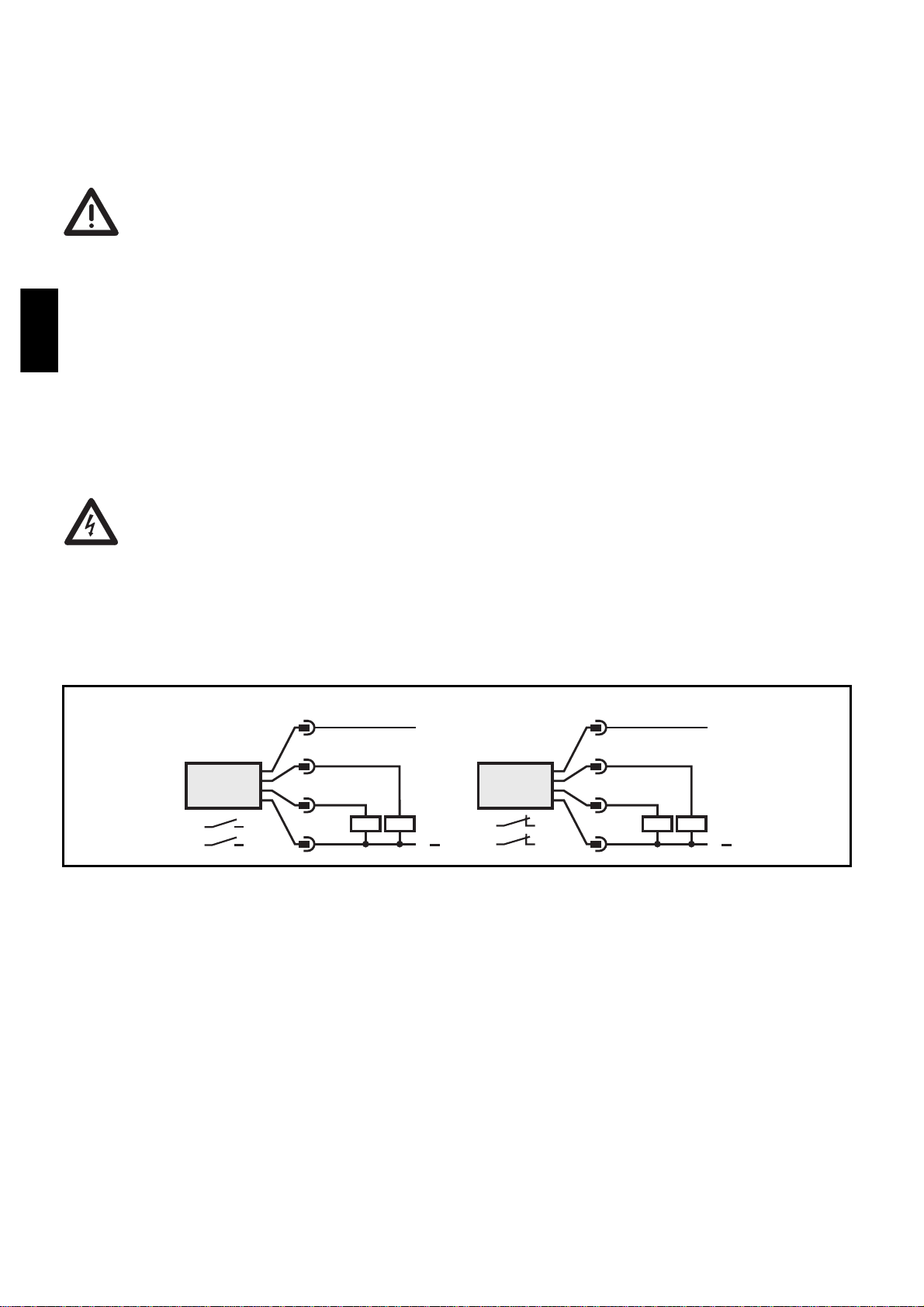

Elektrischer Anschluß
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur
Errichtung elektrotechnischer Anlagen.
Spannungsversorgung nach EN50178, SELV, PELV.
Schützen Sie das Gerät von elektrostatischen Entladungen und
Überspannungsspitzen.
Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät fol-
gendermaßen an:
D3
L
L+
2: 3
2
4
1
4: L
L+
1
2
4
3
S2
S1 2: 4: S2 S1
BU
WH
BK
BN
BN
WH
BK
BU
Adernfarben bei ifm-Kabeldosen:
1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)

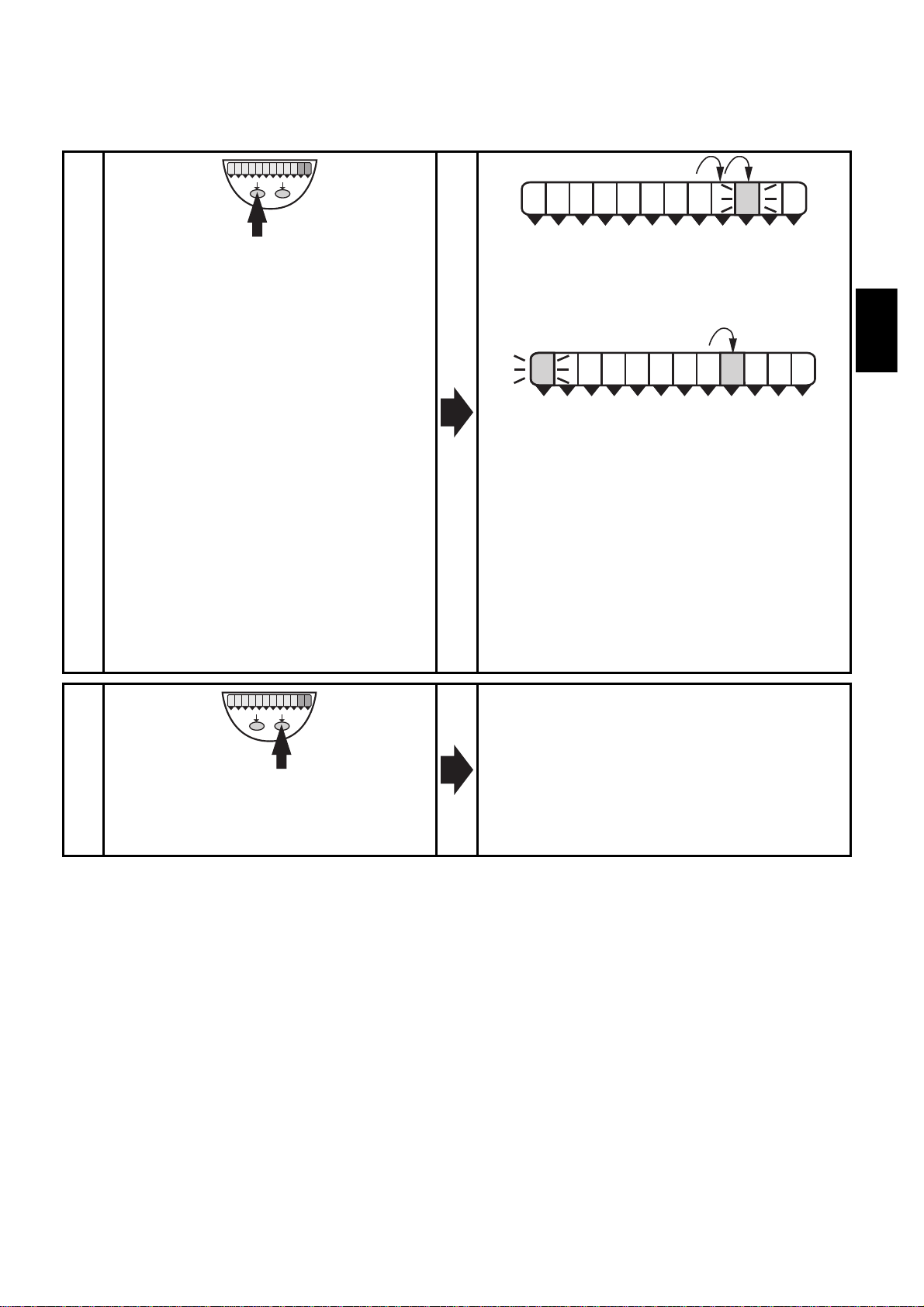

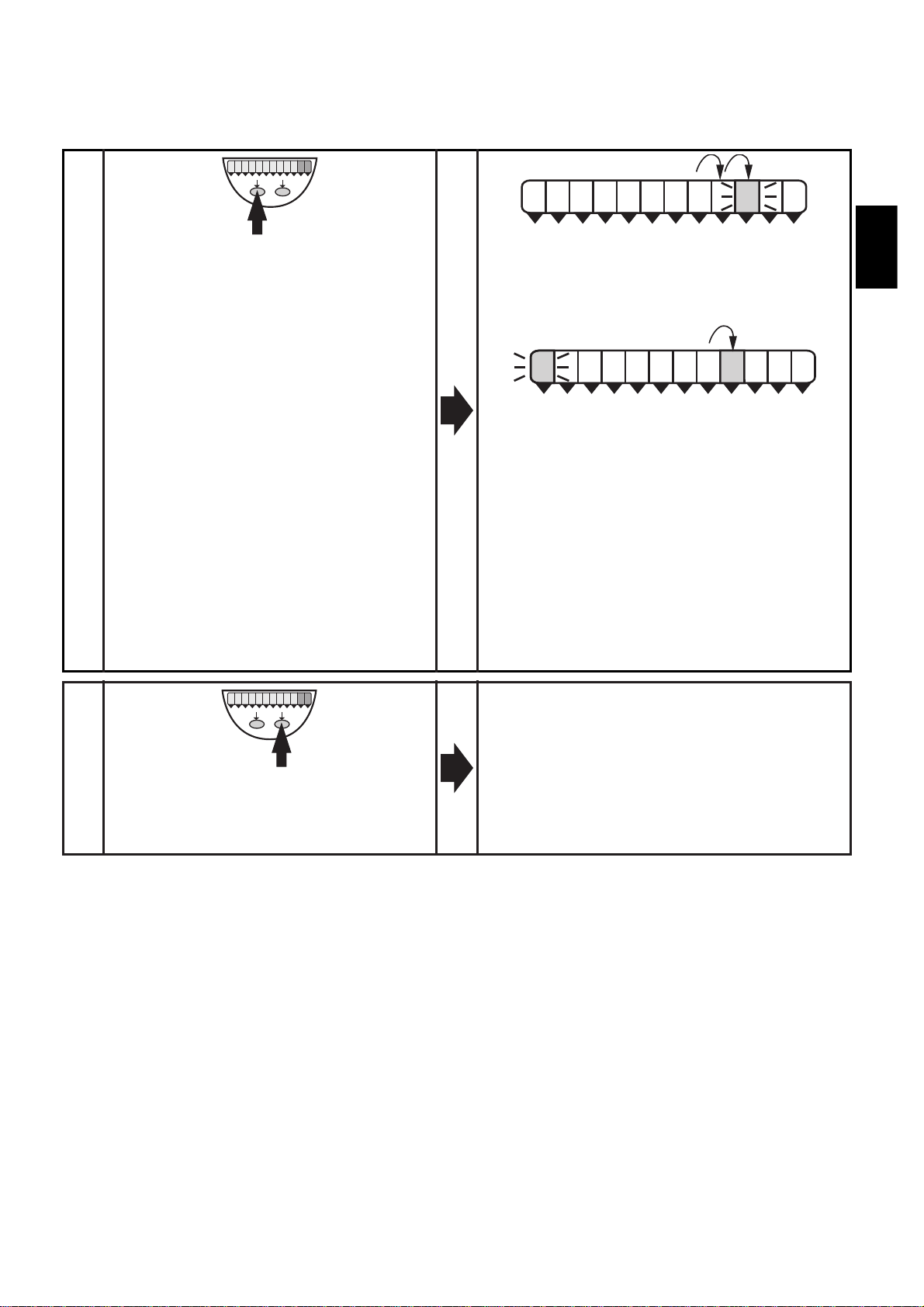

Programmieren
Schaltpunkte erhöhen
Schaltpunkte verringern
Lassen Sie blinkende und leuchtende LED bis zum Ende der LED-Kette
laufen. Danach beginnt der Durchlauf wieder am Anfang der Kette.
D4
Drücken Sie die SET S1-
Taste* und halten Sie sie fest,
bis der gewünschte Schaltpunkt
angezeigt wird.
Sobald die Anzeige läuft,
kann der Schaltpunkt schritt-
weise durch Einzeldruck oder
kontinuierlich durch Festhalten
der Taste erhöht werden.
Nach 5s läuft die blinkende LED
von links nach rechts.
1
10
20 30
40
50
60
70
80 90
100
OUT1 OUT2
Nach Erreichen der LED 9 beginnt
der Durchlauf wieder bei LED 0.
Die stetig leuchtende LED wandert
eine Position weiter.
10
20 30
40
50
60
70
80 90
100
OUT1 OUT2
[bar]
SET S1
ENTER S2 SET S2 ENTER S1
Überlauf: Überschreiten blinkende
und leuchtende LED den
maximalen Einstellwert, beginnt
der Durchlauf wieder bei dem
minimalen Einstellwert.
Drücken Sie kurz die
ENTER S1-Taste**
(Bestätigung).
Der eingestellte Schaltpunkt wird
wirksam; das Gerät geht in den
Betriebsmodus.
2
[bar]
SET S1
ENTER S2 SET S2 ENTER S1
* SET S2-Taste zum Einstellen des Schaltpunkts S2
** ENTER S2-Taste zum Bestätigen der Einstellung

Verriegeln / Entriegeln
Das Gerät läßt sich verriegeln, so daß unbeabsichtigte Fehleingaben
verhindert werden: Drücken Sie 10s lang die beiden Einstelltasten. Die
Anzeige verlischt kurzzeitig (= Bestätigung des Verriegelns / Entriegelns).
Auslieferungszustand: Nicht verriegelt.
Betrieb
Prüfen Sie, ob der Druckschalter sicher funktioniert. Der Betrieb ist
wartungsfrei.
Störanzeigen: Alle LEDs blinken bei Kurzschluß.
Technische Daten
Systemdruck-Bereiche und Einstellbereiche siehe letzte Seite.
D5
Empfohlener Einsatzbereich
Elektrische Ausführung
Ausgangsfunktion
Schutzart
Schutzklasse
Isolationswiderstand [MΩ]
Werkstoffe im Kontakt mit
dem Druckmedium
Gehäusewerkstoffe
Schockfestigkeit [g]
Vibrationsfestigkeit [g]
Schaltzyklen min.
Wiederholgenauigkeit
Schaltpunktgenauigkeit
(% vom Meßbereichsendwert)
Umgebungstemperatur [°C]
Mediumstemperatur [°C]
Lagertemperatur [°C]
Pneumatik- / Hydraulikanlagen
3-Leiter DC PNP
Schließer / Öffner progr.
IP 65; IP 67 (≥100 bar)
3 (Anschluß an Schutzkleinspannung;
Spannungsversorgung nach EN50178;
PELV; SELV)
> 100 bei 500 V DC
V2A (1.4305), Keramik, FPM (VITON)
V2A (1.4301), PBTP (POCAN), PC
(MAKROLON), PA (Polyamid), EPDM/X
(SANTOPRENE), FPM (VITON)
50 (nach DIN / IEC 68-2-27, 11ms)
20 (nach DIN / IEC 68-2-6, 10 - 2000 Hz)
100 Millionen
< ± 0,25
< ± 2,0
-25 ... +80
-25 ... +80
-40 ... +100

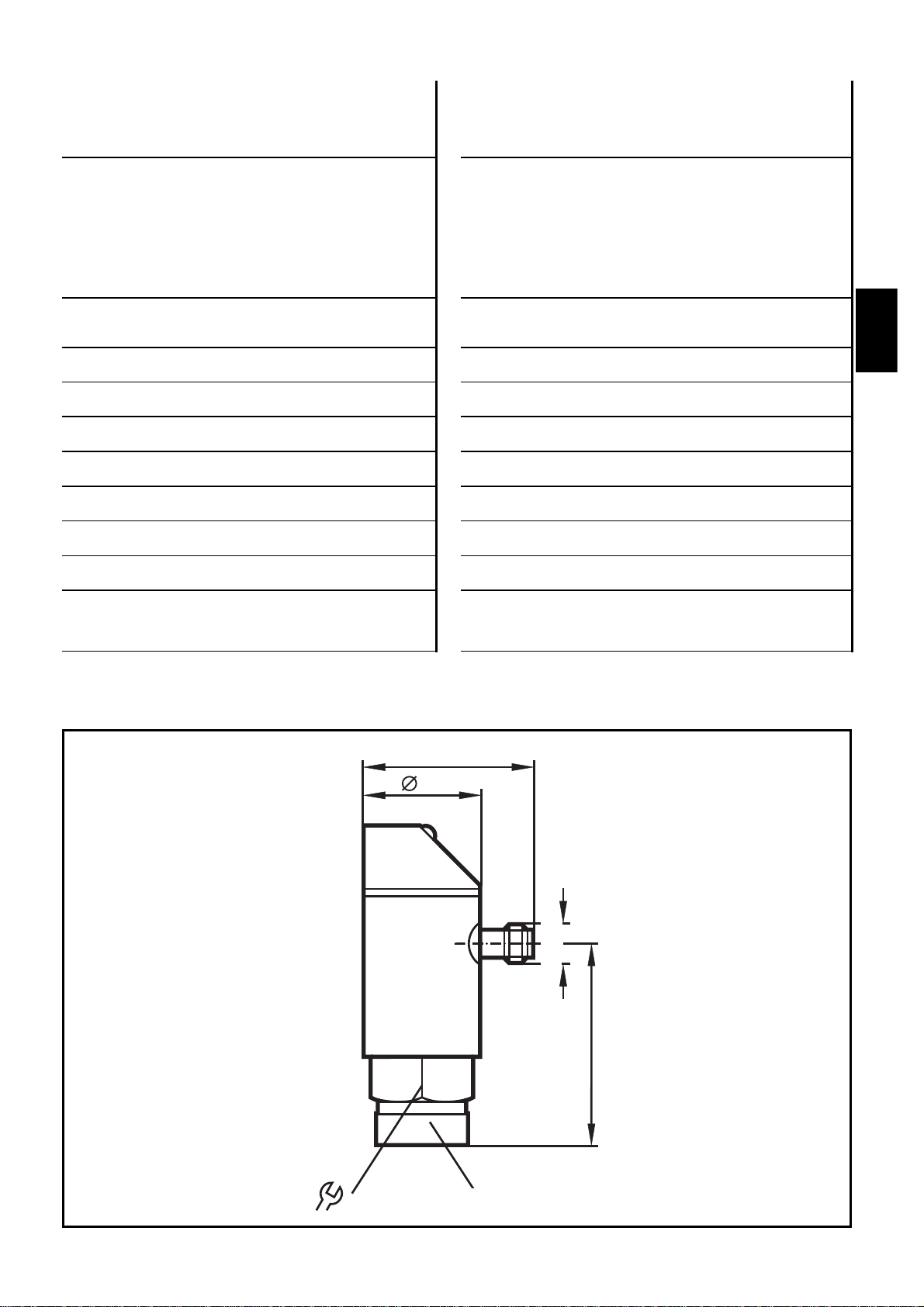

Maßzeichnung
D6
Temperatureinfluß
(% vom Meßbereichsenwert / 10 K)
im Temperaturbereich [°C]
EMV
IEC 1000/4/2 ESD
IEC 1000/4/3 HF gestrahlt
IEC 1000/4/4 Burst
IEC 1000/4/6 HF leitungsgebunden
Betriebsspannung [V]
Strombelastbarkeit [mA]
Bereitschaftsverzögerung [s]
Kurzschlußschutz, getaktet
Verpolsicher, überlastfest
Watchdog integriert
Spannungsabfall [V]
Stromaufnahme [mA]
Anschluß
< ± 0,3
-25 ... +80
4 / 8 KV
10 V/m
2 KV
10 V
18 ... 30 DC
250
0,2
•
•
•
< 2
≤60
M12-Steckverbindung
30
49
57,3 M12x1
34
Prozeßanschluß

Function and features
The electronic pressure sensor
• detects whether a preset value has been reached
• and indicates this by a switched signal.
• In addition a row of LEDs signals:
- the current system pressure (scale value
of the last LED lit ),
- the switch point (scale value of the
flashing LED ),
both in 10% steps).
Indication of the current system pressure is from 3% of the value
of the measuring range. “All LEDs OUT” does not mean that the
system is free of pressure!
The unit
• can be used as N.O. or N.C. (2 x N.O. or 2 x N.C.)
• and operates with the hysteresis function.
When the system pressure is ris-
ing, the output switches when
the switch point (S) has been
reached; when the system pres-
sure is falling again, the output
switches back when the value
“switch point minus hysteresis”
(S - HY) has been reached.
The hysteresis is 2% of the value
of the measuring range.
GB1
t
P
S
S-HY
1
0
1
0
N. O.
N. C.
10
20 30
40
50
60
70
80 90
100
OUT1 OUT2
system pressure
switch points

Operating modes
The unit has the following operating modes: Run mode (normal oper-
ating mode), display mode (indication of the switch points), program-
ming mode (setting of the switch points).
Run mode:
When the supply voltage has been applied, the unit is in the Run
mode. It monitors and switches the transistor.
The green LEDs indicate the current system pressure, the yellow LEDs
indicate the switching state of the outputs.
Display mode:
When the button “SET S1” (or “SET S2”) is pressed for a short time,
the unit passes to the Display mode. Internally it remains in the opera-
ting mode. Irrespective of this the switch points can be read in 1%
steps.
•When the button is pressed for a short time, the corresponding
value is displayed for approx. 5s; then the unit returns to the Run
mode.
Programming mode:
The unit passes to the programming mode when the button “SET S1”
(or “SET S2”) is pressed for 5s.
Internally the unit remains in the operating mode. It continues its
monitoring function with the existing parameters until the change has
been terminated.
You can change the switch point S1 by pressing the button “SET S1”
and confirm it by pressing the button “ENTER S1”. You can change the
switch point S2 by pressing the button “SET S2” and confirm it by
pressing the button “ENTER S2”. The unit returns to the Run mode
when no button has been pressed for 5s.
GB2
scale value of the lit LED
+ 1/10 of the scale value of the flashing LED
=displayed value
30bar + 8bar = 38bar
10
20 30
40
50
60
70
80 90
100
OUT1 OUT2

Installation
Mount the pressure sensor on a suitable process connection (see type
label “Port Size”).
Avoid static and dynamic overpressure exceeding the given over-
load pressure (see last page).
Even if the bursting pressure is exceeded only for a short time
the unit can be destroyed (danger of injuries)!
If there is a risk of undefined pressure surges
- use units with a higher pressure range or
- install a standard suppression device in front of the unit.
Electrical connection
The unit must only be connected by an electrician.
The national and international regulations for the installation of
electrical equipment must be observed.
Voltage supply to EN50178, SELV, PELV.
Protect the unit from electrostatic discharge and spikes.
Disconnect power before onnecting the unit. Wiring:
GB3
L
L+
2: 3
2
4
1
4: L
L+
1
2
4
3
S2
S1 2: 4: S2 S1
BU
WH
BK
BN
BN
WH
BK
BU
Core colours of ifm sockets:
1 = BN (brown), 2 = WH (white), 3 = BU (blue), 4 = BK (black)

Programming
Increase the switch points
Decrease the switch points
Let the flashing and lit LEDs move to the end of the LED row. Then the
cycle starts again at the beginning of the row.
GB4
Press the SET S1 button*
and keep it pressed until the
requested switch point is
displayed.
As soon as the display starts
moving the switch point can
be incremented by pressing
the button repeatedly or
increased continuously by
keeping it pressed.
After 5s the flashing LED moves
from left to right.
1
10
20 30
40
50
60
70
80 90
100
OUT1 OUT2
After LED 9 has been reached the
cycle starts again at LED 0.
The LED which is constantly lit
moves on by one position.
10
20 30
40
50
60
70
80 90
100
OUT1 OUT2
[bar]
SET S1
ENTER S2 SET S2 ENTER S1
Overflow: If the flashing LED and
the lit LED exceed the maximum
setting value, the cycle starts
again at the minimum setting value.
Press the
ENTER S1 button** briefly
(acknowledgement).
The set switch point becomes
effective; the unit passes into the
operating mode.
2
[bar]
SET S1
ENTER S2 SET S2 ENTER S1
* SET S2 button to set the switch point S2
** ENTER S2 button to acknowledge the setting

Locking / unlocking:
The unit can be electronically locked to prevent unwanted adjustment
of the set parameters: Press both push buttons for 10s. Indication goes
out briefly (acknowledgement of locking / unlocking).
Units are delivered from the factory in the unlocked state.
Operation
Check the safe functioning of the pressure sensor. The operation is
maintenance-free.
Failure indication: All LEDs flashing in case of short-circuit.
Technical data
System pressure and setting ranges see last page.
GB5
Recommended application
Electrical design
Output
Protection rating
Protection class
Insulation resistance [MΩ]
Materials in direct contact with the
medium
Housing materials
Shock resistance [g]
Vibration resistance [g]
Switching cycles min.
Repeatability
Switch point accuracy
(% of value of measuring range)
Operating temperature [°C]
Medium temperature [°C]
Storage temperature [°C]
pneumatic and hydraulic systems
3-wire DC PNP
n.o. / n.c. programmable
IP 65; IP 67 (≥100 bar)
3 (connection to protective low
voltage; voltage supply to EN50178;
PELV; SELV)
> 100 at 500 V DC
stainless steel (303S21), ceramics,
FPM (VITON)
stainless steel (304S15), PBTP (POCAN),
PC (MAKROLON), PA (polyamide),
EPDM/X (SANTOPRENE), FPM (VITON)
50 (acc. to DIN / IEC 68-2-27, 11ms)
20 (acc. to DIN / IEC 68-2-6,
10 - 2000 Hz)
100 million
< ± 0.25
< ± 2.0
-25 ... +80
-25 ... +80
-40 ... +100

Scale drawing
GB6
< ± 0.3
-25 ... +80
4 / 8 KV
10 V/m
2 KV
10 V
18 ... 30 DC
250
0.2
•
•
•
< 2
≤60
M12 connector
Temperature drift, typical
(% of value of measuring range / 10 K)
in the temperature range [°C]
EMC
IEC 1000/4/2 ESD
IEC 1000/4/3 HF radiated
IEC 1000/4/4 Burst
IEC 1000/4/6 HF conducted
Operating voltage [V]
Current rating [mA]
Power-on delay time [s]
Short-circuit protection
Rev. polarity / overload protection
Watchdog, integrated
Voltage drop [V]
Current consumption [mA]
Connection
30
49
57,3 M12x1
34
process connection

Fonctionnement et caractéristiques
Le capteur de pression
• détecte la pression du circuit
•et indique par un signal de commutation si la valeur présélectionnée
est atteinte.
• De plus, une rampe de LED visualise (en pas de 10%):
- la pression actuelle du circuit (valeur de
l'échelle de la dernière LED allumée ),
- le seuil de commutation (valeur de
l'échelle de la LED clignotante) ).
Indication de la pression actuelle du circuit à partir de 5% de la
valeur de l'étendue de mesure. “Toutes les LED ETEINTES” ne
veut pas dire que le circuit n'est pas sous pression!
L'appareil
• peut être utilisé en N.O. ou N.F. (2 x N.O. ou 2 x N.F.)
• et travaille avec la fonction hystérésis.
Si la pression du circuit augmen-
te, la sortie commute lorsque le
seuil (S) est atteint; si la pression
du circuit diminue de nouveau, la
sortie ne commute que lorsque le
point “S - hystérésis” (S - HY) est
atteint.
Hystérésis: 2%de la valeur de
l'étendue de mesure).
F1
t
P
S
S-HY
1
0
1
0
N. O.
N. F.
10
20 30
40
50
60
70
80 90
100
OUT1 OUT2
pression du circuit
seuils

Modes de fonctionnement
Mode Run (mode de fonctionnement normal), mode Display (visuali-
sation des seuils S1 et S2), mode programmation (réglage des seuils S1
et S2).
Mode Run:
Après la mise sous tension l'appareil se trouve en mode Run. Il surveille
et commute les sorties transistors.
Les LED vertes indiquent la pression actuelle du circuit, les LEDs jaunes
indiquent l'état de commutation de les sorties.
Mode Display:
En appuyant brièvement sur le bouton-poussoir “SET S1” ou “SET S2”
l'appareil passe en mode Display. En ce mode il reste opérationnel et
les seuils S1 et S2 peuvent être lus en pas de 1%).
•Si un bouton-poussoir est appuyé brièvement, la valeur correspon-
dante est indiquée pendant env. 5s. Ensuite l'appareil se remet en
mode RUN.
Mode de programmation:
L'appareil passe en mode de programmation si le bouton-poussoir
“SET S1” ou “SET S2” est appuyé pendant 5s. En ce mode il reste opé-
rationnel avec les paramètres existants jusqu'à ce que les modifications
soient terminées.
Le seuil S1 peut être changé en appuyant sur le bouton-poussoir “SET
S1” et confirmé en appuyant sur le bouton-poussoir “ENTER S1”. Le
seuil S2 peut être changé en appuyant sur le bouton-poussoir “SET
S2” et confirmé en appuyant sur le bouton-poussoir “ENTER S2”.
L'appareil se remet en mode RUN si aucun bouton n'a été appuyé pen-
dant 5s.
F2
valeur de l'échelle de la LED allumée
+1/10 de la valeur de l'échelle de la LED clignotante
=valeur affichée
30bar + 8bar = 38bar
10
20 30
40
50
60
70
80 90
100
OUT1 OUT2

Montage
Monter le capteur de pression à l’aide d’un montage process approprié
(voir étiquette “Port Size”).
Eviter les pics de pression statiques et dynamiques qui dépassent
la valeur de surpression indiquée (voir la page dernière). Même si
la pression d'éclatement est dépassée brièvement l'appareil peut
être détruit (danger de blessures)!
En cas de risques de pics de pression non déterminés
- utiliser des appareils avec une plage de pression plus haute
- ou installer un amortisseur de pression standard avant le
capteur.
Raccordement électrique
L'appareil ne doit être monté que par un électricien. Les règle-
ments nationaux et internationaux relatifs à l'installation de
matériel électrique doivent être respectés.
Alimentation selon EN50178, SELV, PELV. Protéger l'appareil
contre des décharges électrostatiques et des pics de tension.
Mettre l’installation hors tension avant le raccordement. Schéma de
branchement:
F3
L
L+
2: 3
2
4
1
4: L
L+
1
2
4
3
S2
S1 2: 4: S2 S1
BU
WH
BK
BN
BN
WH
BK
BU
Couleurs des fils conducteurs des connecteurs femelles ifm:
1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir)

Programmation
Augmenter les seuils
Réduire les seuils
Laissez les LED clignotante et allumée passer jusqu'à la fin de la rampe
de LED. Ensuite le cycle recommence au début de la rampe.
F4
Appuyer sur le bouton
SET S1* et maintenir appuyé
jusqu'à ce que le seuil de
commutation désiré soit atteint.
Dès que l'indication est
en marche, le seuil de
commutation peut être
augmenté pas à pas en
appuyant sur le bouton-
poussoir une fois ou
continuellement en le
maintenant appuyé.
Après 5s la LED clignotante passe
de gauche à droite.
1
10
20 30
40
50
60
70
80 90
100
OUT1 OUT2
Lorsque la LED 9 est atteinte, elle
retourne à la LED 0 et la LED qui
est constamment allumée avance
d'un pas.
10
20 30
40
50
60
70
80 90
100
OUT1 OUT2
[bar]
SET S1
ENTER S2 SET S2 ENTER S1
Dépassement: Si la LED
clignotant et la LED allumée
dépassent la valeur de réglage
maximum, le cycle recommence à
la valeur de réglage minimum.
Appuyer sur le bouton
ENTER S1** brièvement
(confirmation).
Le seuil de commutation devient
effectif; l'appareil devient
opérationnel.
2
[bar]
SET S1
ENTER S2 SET S2 ENTER S1
* Bouton SET S2 pour régler le seuil S2
** Bouton ENTER S2 pour confirmer le réglage

Blocage / déblocage
L'appareil peut être verrouillé afin d'éviter une fausse programmation
non intentionnelle: Appuyer sur les deux boutons-poussoir pendant
10s. La visualisation s'éteint brièvement (confirmation du blocage /
déblocage). Appareil livré: non bloqué.
Fonctionnement
Vérifier le bon fonctionnement du capteur de pression. Le fonctionne-
ment ne nécessite aucun entretien.
Indications de défaut: Toutes les LED clignotent lors d’un court-circuit.
Données techniques
Pression du circuit et plages de réglage du seuil: voir la page dernière.
F5
Application recommandée
Version électrique
Sortie
Protection
Classe de protection
Résistance d’isolation [MΩ]
Matières en contact avec le fluide
Matières du boîtier
Tenue aux chocs [g]
Tenue aux vibrations [g]
Cycles de commutation min.
Répétabilité
Exactitude du seuil
(% de valeur de l’étendue de mesure)
Température ambiante [°C]
Température du fluide [°C]
Température de stockage [°C]
pneumatique et hydraulique
3 fils DC PNP
n.c. / n.f. programmable
IP 65; IP 67 (≥100 bar)
3 (raccordement sur une basse
tension de sécurité; alimentation selon
EN50178; PELV; SELV)
> 100 à 500 V DC
INOX (303),
céramique, FPM (VITON)
INOX (304), PBTP (POCAN), PC
(MAKROLON), PA (polyamide),
EPDM/X (SANTOPRENE), FPM (VITON)
50 (selon CEI 68-2-27, 11ms)
20 (selon CEI 68-2-6, 10 - 2000 Hz)
100 millions
< ± 0,25
< ± 2,0
-25 ... +80
-25 ... +80
-40 ... +100
