IFM Electronic ecomat 200 400 Series User manual

Betriebsanleitung
Operating instructions
Notice d’emploi
Elektronischer Zähler
Serie 400
Electronic counter
400 series
Compteur électronique
Série 400
78P
Reset
456C
123
Out1 Out2
<> 0
9
S
R
Sachnr. 701145/04 08/2002

Bestimmungsgemäße Verwendung
Der Vorwahlzähler wertet die Eingangsimpulse aus, verarbeitet sie
entsprechend den programmierten Funktionen, zeigt die Ergebnisse in
zwei 6-stelligen und einem 4-stelligen Display an, und schaltet die Aus-
gangsrelais nach programmiertem Ausgangsverhalten.
•Ansteuerung durch inkrementale Drehgeber, mechanische oder
elektronische Impulsgeber.
•Versorgung der Impulsgeber durch intergriertes Netzteil.
•Programmiermöglichkeiten für Impulsverarbeitung und Anzeige.
•Vorprogrammierte Grundeinstellung.
•Vorwahleinstellung.
Bedien- und Anzeigenelemente
Montage
An der Rückseite des Geräts befinden sich zwei Laschen mit Gewinde-
bohrung. Befestigen Sie den Zähler mit den mitgelieferten Schrauben
in Ihrer Anlage; Einbauöffnung: 67mm x 92mm.
2
78P
Reset
456C
123
Out1 Out2
<> 0
9
S
1
2
3
4
5
6
7
8
9
10
1. LEDs; leuchten, wenn das
jeweilige Relais angezogen ist
2. Frontreset
3. Setzt Vorwahl 1 in die Zählwert-
anzeige
4. Wechsel der Anzeige Vorwahl 1
Vorwahl 2
5. Zählwertanzeige
6. Vorwahlanzeige
7. Anzeige Relais 1 / Relais 2 und
Anzeige der Parameteradresse
8. Übergang in den Programmier-
modus; Bestätigen der
Parameteradresse und des
Parameterwerts
9. Löschen der Anzeige
10. Zifferntasten

Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
entsprechend der Klemmenbeschriftung an. Die Klemmleisten
sind verpolsicher steckbar.
Steuereingänge:
Klemme 12 (ZU / Zählunterbrechung)
Ein Signal auf Klemme 12 unterbricht die Impulsauswertung solange
das Signal anliegt; der zuletzt erreichte Zählwert wird in der Anzeige
gehalten. Nach Signalende wird mit dem nächsten Eingangsimpuls
weitergezählt.
Klemme 13 (RESET/PRESET)
Ein Impuls auf Klemme 13 setzt die Zählwertanzeige auf 0 oder auf
den eingestellten Vorwahlwert.
Die Steuereingänge können gegen “+”oder “-”geschaltet werden.
Signaleingänge:

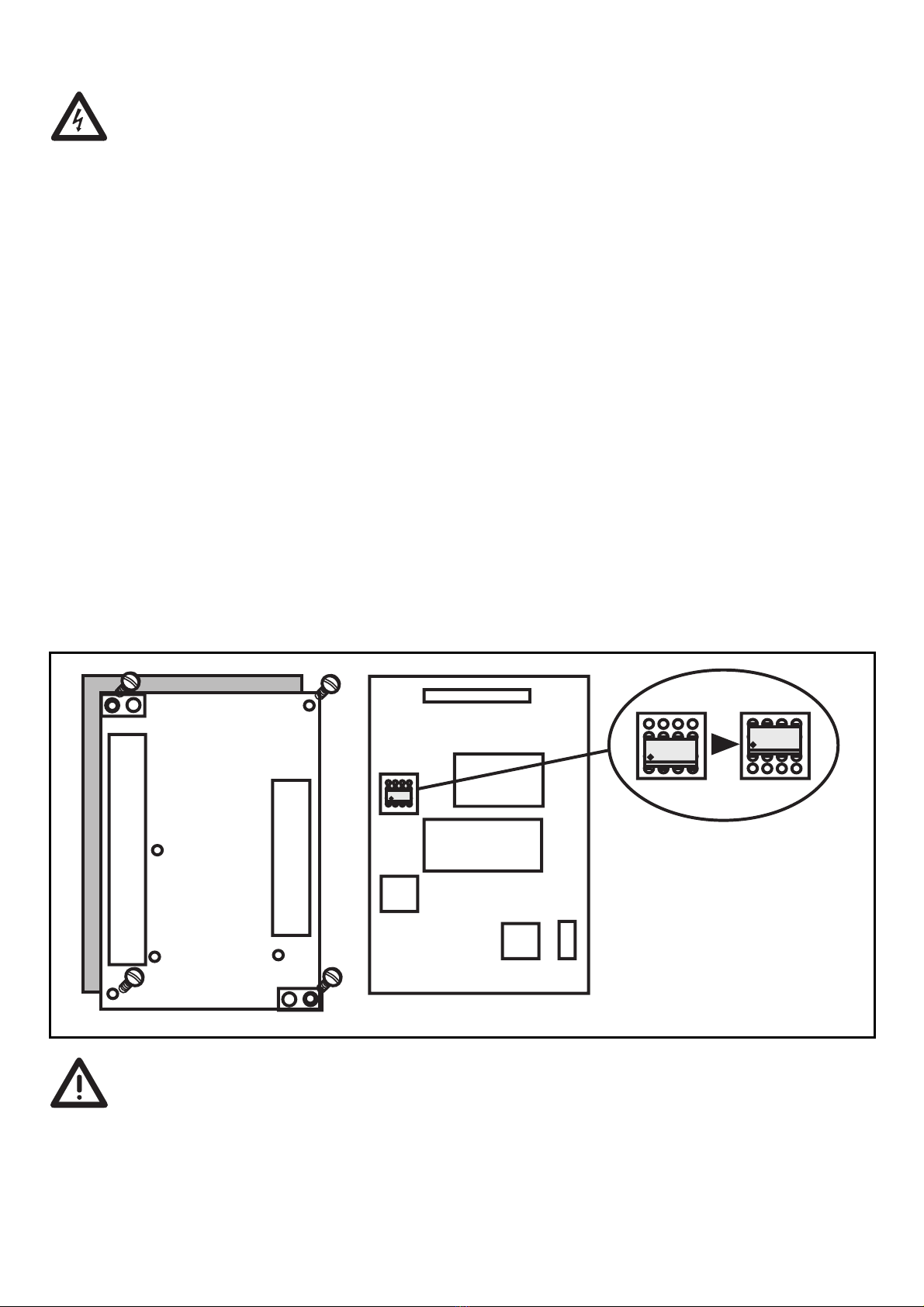

Setzen Sie npn-schaltende Impulsgeber ein, müssen Sie den Opto-
koppler im Inneren des Geräts umstecken.
Achten Sie beim Gehäuse-Zusammenbau auf eine korrekte
Kontaktgabe der internen Steckverbinder. Der korrekte Zusam-
menbau kann folgendermaßen überprüft werden:
Versorgungsspannung anlegen und “P”-Taste drücken.
Schaltet der Zähler in den Programmiermodus, wurde das Gerät kor-
rekt zusammengebaut.
3
pnp npn

Einstellen der Vorwahl
4
<>
S
C
0 9
...

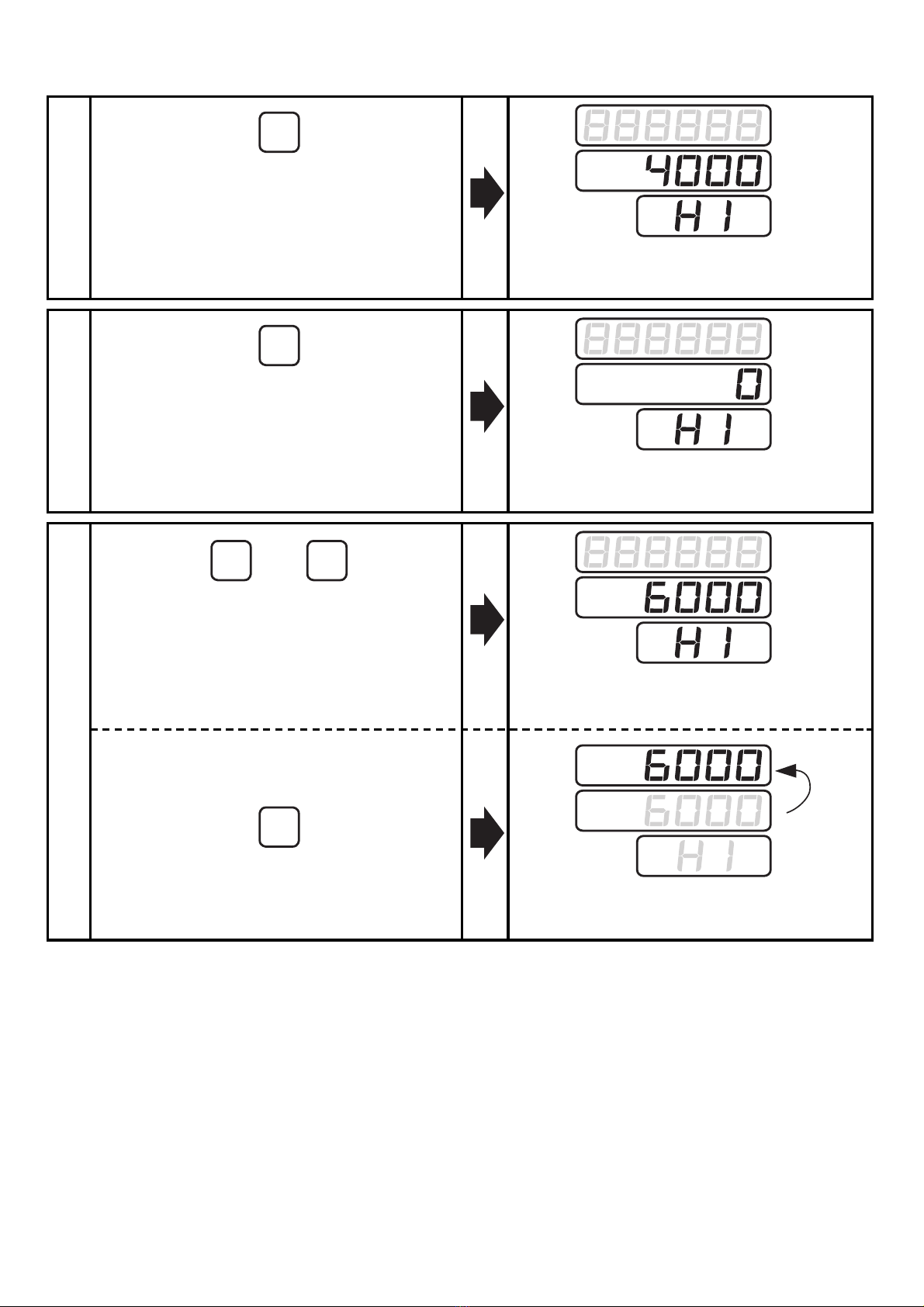

1Drücken Sie, um zwischen
Vorwahlwert 1 (H1) und
Vorwahlwert 2 (H2) zu wechseln. Der aktuelle Vorwahlwert
wird angezeigt (hier für H1).
2Drücken Sie kurz, um den
Vorwahlwert auf 0 zu setzen.
3
Geben Sie den Wert mit den
Zifferntasten ein, beginnend
mit der 1. Dekade. Der neue Vorwahlwert wird
angezeigt (hier für H1).
Nur für Vorwahlwert 1:
Drücken Sie kurz, um den
Vorwahlwert zu bestätigen. Vorwahlwert 1 wird in die
Zählwertanzeige gesetzt.

Programmieren
Folgende Parameter sind einstellbar (3. Spalte = Grundeinstellung):
5
P10
Relaisfunktion
0 0 = H1 und H2 wischend
0 1 = H1 statisch, H2 wischend
1 0 = H1 wischend, H2 statisch
1 1 = H1 und H2 statisch
0 0
P01
Zählfunktion
0 = VRD (Vorwärts-Rückwärts-Differenz; mechanische und
elektronische Impulsgeber)
1 = VR (Vorwärts-Rückwärts; inkrementale Drehgeber)
1
0
Steuereingänge für mechanische oder elektronische
Impulsgeber
0 = pnp-schaltend; 1 = npn-schaltend
P02
P03 Kommastellen
0 ... 3 = 0 ...3 Nachkommastellen 0
0
Istwertspeicher
0 = Istwertspeicher aktiv
(beim Einschalten wird der letzte Istwert angezeigt)
1 = Istwertspeicher nicht aktiv
(beim Einschalten wird der Vorwahlwert angezeigt)
P04
P05 Frontreset
0 = Frontreset aktiv
1 = Frontreset nicht aktiv 0
0
Flankenauswertung
0 = Einfachauswertung
1 = Zweifachauswertung
2 = Vierfachauswertung
P06
P07 Vorzeichenumschaltung
0 = Vorzeichenumschaltung aktiv
1 = Vorzeichenumschaltung nicht aktiv 0
P08
Multiplikationsfaktor
Multiplikation der Eingangsimpulse mit dem
Faktor 0,0001 ... 9,9999
(wenn P11 auf 4 oder 5 gesetzt wird, sollten nur Faktoren
≤1,0000 verwendet werden)
1,0000

Zum Programmieren müssen die Klemmen 6 und 7 gebrückt sein, z. B.
mit einem Schlüsselschalter.
Wird während des Programmier-/ Einstellvorgangs ca. 15 Sekunden
keine Taste gedrückt, geht das Gerät mit unveränderten Parameter-
werten in den Betriebsmodus über.
6
P14 Display-Helligkeit
0 ... 9 = Helligkeitsstufen 5
P16 Grundeinstellung
1 = alle Parameterwerte werden auf die Grundeinstellung gesetzt 0
P18 Eingabesperre für Vorwahl
0 = Vorwahländerung möglich
1 = Vorwahländerung gesperrt
0 0
(V1 = 0
V2 = 0)
P19 Begrenzung der Zählfrequenz im VRD-Modus
0 = max. Zählfrequenz = 10 Hz (max. Zählwert: ± 32768)
1 = max. Zählfrequenz = 20 kHz
1 1
(IN-A=1
IN-B=1)
P21 Relais schaltet bei Positivwert und Negativwert der Vorwahl
0 = aktiv
1 = nicht aktiv 1
P99 Anzeige der aktuellen Softwarevariante und der
Versionsnummer
P15 Reset / Preset extern
0 = Preset bei Impuls auf Klemme 13
1 = Reset bei Impuls auf Klemme 13 1
P12 Relais-Wischzeit H1
0,1s ... 9,9s einstellbar in Schritten von 0,1s 1,0
P13 Relais-Wischzeit H2
0,1s ... 9,9s einstellbar in Schritten von 0,1s 1,0
P11
Ausgangsverhalten der Relais
X 0 = H1 schaltet bei 0
0 X = H2 schaltet bei 0
X 1 = H1 schaltet bei Vorwahl
1 X = H2 schaltet bei Vorwahl
X 2 = H1 schaltet bei ≥Vorwahl, fällt zurück bei < Vorwahl
2 X = H2 schaltet bei ≥Vorwahl, fällt zurück bei < Vorwahl
X 3 = H1 schaltet bei ≤Vorwahl, fällt zurück bei > Vorwahl
3 X = H2 schaltet bei ≤Vorwahl, fällt zurück bei > Vorwahl
0 4 = H1 schaltet bei 0 mit autopreset auf Vorwahlwert 1
4 0 = H2 schaltet bei Vorwahlwert 1 minus Vorwahlwert 2
0 5 = H1 schaltet bei Vorwahlwert 1 mit Autoreset auf 0
1 1

Unterbrechen Sie kurz die Versorgungsspannung, damit die neuen Parameter
wirksam werden.
Der Betrieb des Geräts ist wartungsfrei.
7
P
09
...
P
P
0 9
...

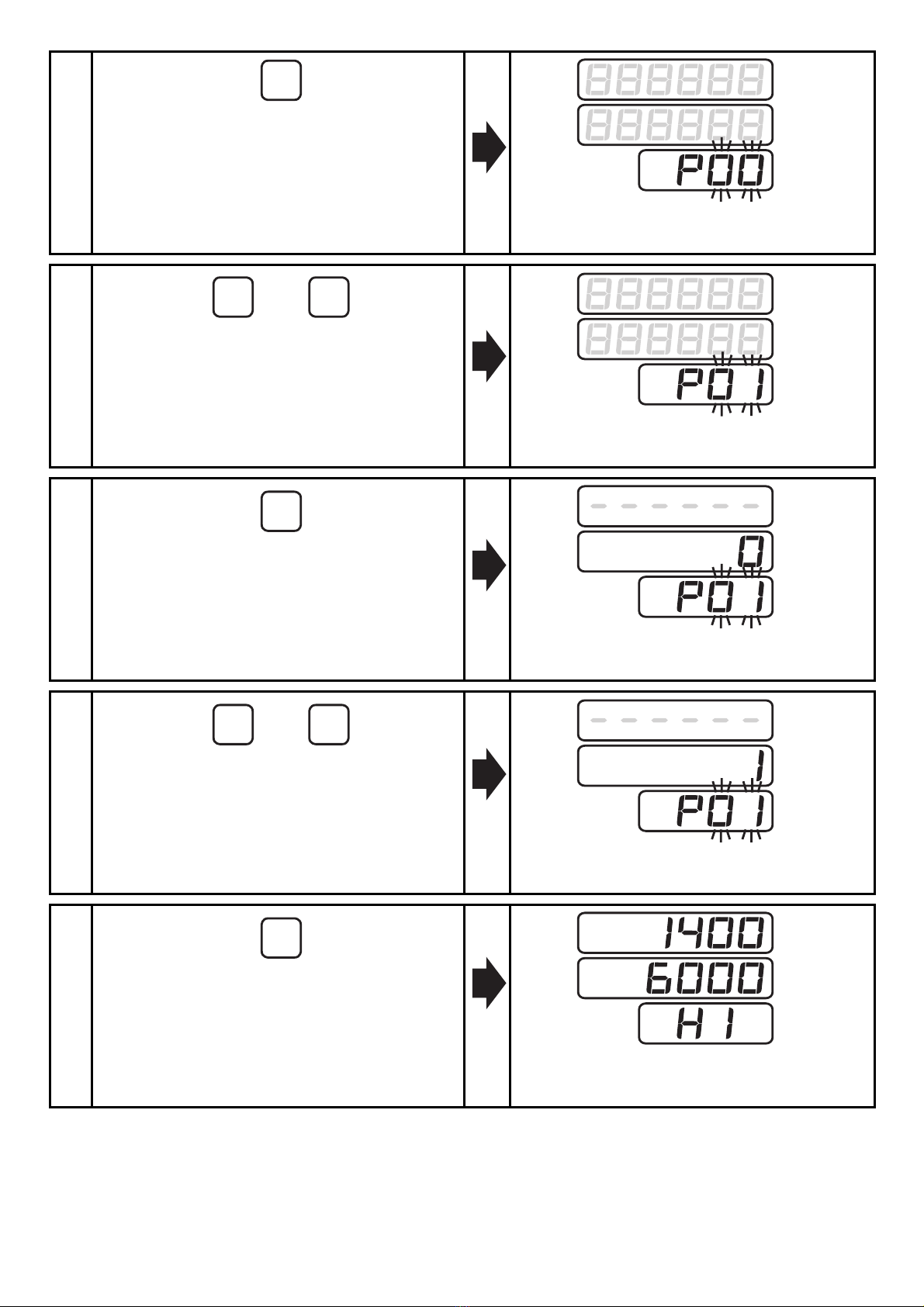

1Drücken Sie kurz.
Die Parameter-
bezeichnung wird angezeigt.
2
Die neue Parameteradresse wird
angezeigt (hier: P01).
3Drücken kurz
(= Bestätigung der
Parameteradresse).
Geben Sie die Parameteradresse
mit den Zifferntasten ein,
beginnend mit der 1. Dekade.
Der aktuelle Parameterwert
wird angezeigt.
4Geben Sie den Parameterwert
mit den Zifferntasten ein,
beginnend mit der 1. Dekade. Der neue Parameterwert wird
angezeigt (hier: 1).
5Drücken Sie kurz
(= Bestätigung des
Parameterwerts). Wechsel in den Betriebsmodus
(Anzeige: Zählwert, Vorwahlwert).

Function and features
The preset counter evaluates the input pulses, processes them
according to the programmed functions and displays the result in
two 6-digit and one 4-digit displays and switches the output relays
depending on the programmed output performance.
•Counts pulses from incremental shaft encoders, mechanical or
electronic pulse pick-ups.
•Supply of the pulse pick-ups via integrated power supply.
•Programming possibilities for pulse processing and display.
•Preprogrammed basic setting.
•Preset.
Operation and display elements
Mounting
There are two brackets with threaded holes at the back of the unit.
Mount the counter in your plant using the screws supplied; panel
cut-out: 67mm x 92mm.
8
78P
Reset
456C
123
Out1 Out2
<> 0
9
S
1
2
3
4
5
6
7
8
9
10
1. LEDs; lit when the corresponding
relay is energised
2. front reset
3. sets preset 1 to the actual value
display
4. changing of the display preset 1/
preset 2
5. actual value display
6. preset display
7. display relay 1 / 2 and display of
parameter address
8. change into programming mode;
acknowledgement of parameter
address and parameter value
9. deletes the display
10. numeral keys

Electrical Connection
Disconnect power. Connect the unit according to the indications
on the terminals. The plug-in terminal strip features reverse polarity
protection.
Control inputs:
Terminal 12 (ZU / counting interruption)
A signal on terminal 12 interrupts the pulse evaluation for as long as
the signal is active; the last value counted remains in the display. When
the input signal has stopped, counting is resumed with the next input
pulse.
Terminal 13 (RESET/PRESET)
A pulse on terminal 13 sets the actual value display (of H1) to 0 or to
the preset value (see programming parameter 15).
The control inputs can be npn or pnp switching.
Signal inputs:

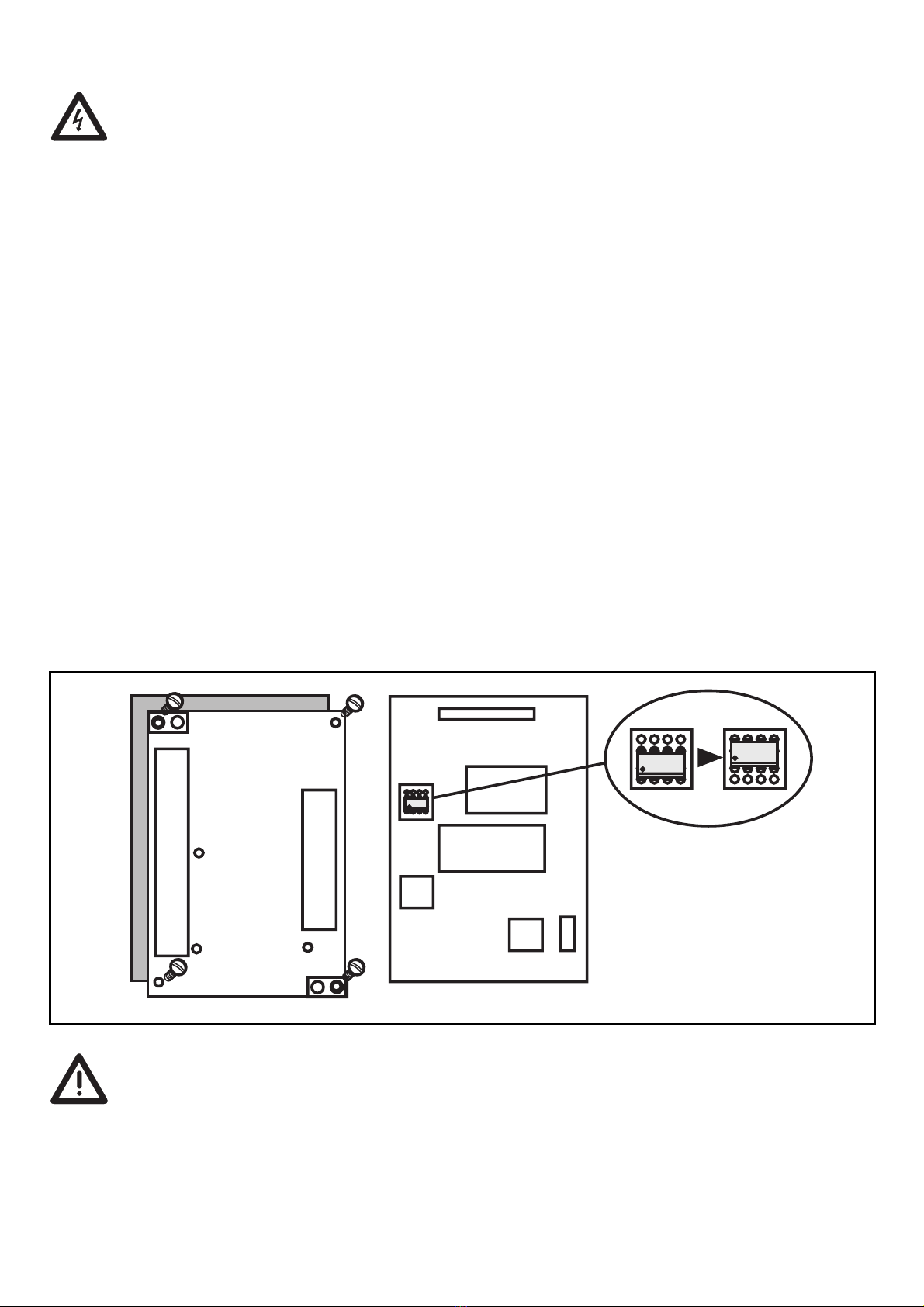

If you use npn-switching pulse pick-ups the opto-coupler inside the
unit must be plugged into the npn-position.
When assembling the housing ensure correct contacting of the
internal plug connections. The correct assembly can be tested
as follows:
Apply the supply voltage and press the "P" button.
If the counter changes to the programming mode, the assembly of
the unit is correct.
9
pnp npn

Presetting
10
<>
S
C
0 9
...
1Press to change between
preset value 1 (H1)
and preset value 2 (H2). The actual preset value is
displayed. (here for H1).
2Press briefly to set
preset value to 0.
3
Enter value via the numeral keys,
starting with the first decade.
The new preset value is
displayed (here for H1).
Only for preset 1:
Press briefly to acknowledge
the preset value. Preset value 1 is loaded into the
actual value

Programming
The following parameters can be set (3rd column: basic setting):
11
P10
relay function
0 0 = H1 and H2 fleeting
0 1 = H1 solid state, H2 fleeting
1 0 = H1 fleeting, H2 solid state
1 1 = H1 and H2 solid state
0 0
P01
counting function
0 = VRD (up / down differential; electronic and mechanical
pulse pick-ups)
1 = VR (up / down; incremental shaft encoders)
1
0
control inputs for electronic or mechanical pulse pick-ups
0 = pnp switching
1 = npn switching
P02
P03 decimal places
0 ... 3 = 0 ...3 decimal places after the point 0
0
last value memory
0 = last value memory active
(on power up the last value is displayed)
1 = last value memory not active
(on power up the preset value is displayed)
P04
P05 front reset
0 = front reset active
1 = front reset not active 0
0
edge evaluation
0 = one-fold evaluation
1 = two-fold evaluation
2 = four-fold evaluation
P06
P07 change of signs
0 = change of signs active
1 = change of signs not active 0
P08
multiplication factor
multiplication of the input pulses by factor
0.0001 ... 9.9999
(if P11 is set to 4 or 5, only factors ≤1.0000 should be
used)
1,0000

For programming terminals 6 and 7 must be linked, e.g. by means of
a key switch.
If no key is pressed during the programming/setting process for
approx. 15s, the unit will change into the operating mode with
unchanged parameter values.
12
P14 display brightness
0 ... 9 = level of brightness 5
P16 basic setting
1 = all parameter values are set to the basic setting 0
P18 input block for preset
0 = preset can be changed
1 = preset cannot be changed (blocked)
0 0
(V1 = 0
V2 = 0)
P19
limitation of the counting frequency in the VRD mode
0 = max. counting frequency =10 Hz
(max. count value: ± 32768)
1 = max. counting frequency = 20 kHz
1 1
(IN-A=1
IN-B=1)
P21 relay switches if value of the preset value is positive or
negative
0 = active; 1 = not active 1
P99 display of the current software version and the version
number
P15 external reset/preset
0 = preset if pulse on terminal 13
1 = reset if pulse on terminal 13 1
P12 fleeting time relay H1
0.1s ... 9.9s adjustable in steps of 0.1s 1,0
P13 fleeting time relay H2
0.1s ... 9.9s adjustable in steps of 0.1s 1,0
P11
output performance of the relay
X 0 = H1 switches at 0
0 X = H2 switches at 0
X 1 = H1 switches at preset
1 X = H2 switches at preset
X 2 = H1 switches at ≥preset, de-energises at < preset
2 X = H2 switches at ≥prese, de-energises at < preset
X 3 = H1 switches at ≤preset, de-energises at > preset
3 X = H2 switches at ≤preset, de-energises at > preset
0 4 = H1 switches at 0 and sets autopreset (preset 1)
4 0 = H2 switches at preset 1 - preset 2
0 5 = H1 switches at preset 1 and sets autoreset (0)
1 1

Interrupt the supply voltage briefly so that the new parameters become
effective.
Operation of the unit is maintenance-free.
13
P
09
...
P
P
0 9
...
1Press briefly.
The parameter address
is displayed.
2
The new parameter address is
displayed (here: 01).
3Press briefly
(= acknowledgement of
parameter address).
Enter parameter address
via the numeral keys,
starting with the first decade.
The actual parameter value
is displayed.
4Enter value via the numeral keys,
starting with the first decade.
The new parameter value is
displayed (here: 1).
5Press briefly
(= acknowledgement of
parameter value). Changing into operating mode;
display: actual value, preset value.

Fonctionnement et caractéristiques
Le compteur àprésélection évalue les impulsions d’entrée, les traite
selon les fonctions programmées et visualise le résultat sur deux
afficheurs à6 positions et un afficheur à4 positions et commute
les relais de sortie selon la fonction sortie programmé.
•Compte les impulsions de codeurs ou de générateurs d’impulsions.
•Alimentation des générateurs d’impulsions intégrée.
•Possibilités de programmation pour le traitement d’impulsions et la
visualisation.
•Réglage de base préprogrammé.
•Réglage de la présélection.
Eléments de service et d’indication
Montage
Il y a deux colliers de fixation avec trous filetés àl’arrière de l’appareil.
Fixer le compteur sur votre installation àl’aide des vis livrées; armoire
électrique, découpe: 67 mm x 92 mm.
14
78P
Reset
456C
123
Out1 Out2
<> 0
9
S
1
2
3
4
5
6
7
8
9
10
1. LEDs; allumées quand le relais
correspondant est enclenché
2. reset frontal
3. met la présélection 1 dans
l’affichage de la valeur de
comptage
4. passage de l’affichage de la
présélection 1 à2 et vice versa
5. affichage de la valeur de comptage
6. affichage de la présélection
7. affichage relais 1 / relais 2;
affichage de l’adresse du paramètre
8. changement dans le mode de
programmation; confirmation
de l’adresse du paramètre et de
la valeur du paramètre
9. efface l’affichage
10. clavier numèrique

Raccordement électrique
Mettre l’installation hors tension. Raccorder l’appareil selon les
indications sur les bornes. Le bornier est protégécontre les inver-
sions de polarité.
Entrées de contrôle:
Borne 12 (ZU / interruption de comptage)
Un signal sur la borne 12 interrompt l’évaluation des impulsions lors-
qu’il est appliqué; la valeur comptée la dernière reste dans l’afficheur.
A la fin du signal le comptage recommence avec la prochaine impulsi-
on d’entrée.
Borne 13 (RESET/PRESET)
Une impulsion sur la borne 13 met l’affichage de la valeur de comptage
pour H1 à0 ou àla valeur présélectionnée (voir programmation,
paramètre 15).
Les entrées de contrôle peuvent être commutées en signal pnp ou npn.
Entrées de signal:
Si vous utilisez des générateurs d’impulsions npn, le coupleur opto à
l’intérieur de l’appareil doit être mis en position npn.
Pendant l'assemblage du boîtier assurer que les contacts des
connecteurs internes sont corrects. L'assemblage correct peut
être vérifiécomme suit:
Appliquer la tension d'alimentation et appuyer sur le bouton "P".
Si le compteur passe en mode de programmation, l'assemblage de
l'appareil est correct.
15
pnp npn

Réglage de la présélection
16
<>
S
C
0 9
...
1Appuyer pour alterner entre la
valeur de présélection 1 (H1) et
la valeur de présélection 2 (H2). La valeur de présélection
actuelle est affichée (ici pour H1).
2Appuyer brièvement pour mettre
la valeur de présélection à0.
3
Entrer la valeur àl’aide
du clavier numèrique en
commençant par la 1edécade. La nouvelle valeur de
présélection est afichée.
Uniquement pour la
présélection 1:
Appuyer brièvement pour
confirmer la présélection. La valeur de présélection 1 est
mise dans l’affichage 1.

Programmation
Les paramètres suivants sont réglables (3 e colonne = réglage de base):
17
P10
fonction du relais
0 0 = H1 et H2 impulsion de passage
0 1 = H1 sortie main tenue, H2 impulsion de passage
1 0 = H1 impulsion de passage, H2 sortie main tenue
1 1 = H1 et H2 sortie main tenue
0 0
P01
fonction de comptage
0 = VRD (comptage / décomptage différentiel; fins de
course mécaniques et capteurs électroniques)
1 = VR (comptage / décomptage; codeurs incrémentaux)
1
0
entrées de contrôle
0 = commutation pnp
1 = commutation npn
P02
P03 virgule
0 ... 3 = 0 ...3 positions après la virgule 0
0
mémorisation de la valeur de comptage
0 = mémorisation de la valeur de compt. active (lors de la
mise sous tension la dernière valeur de compt. est affichée)
1 = mémorisation de la valeur de compt. non active (lors de
la mise sous tension la valeur présélectionnée est affichée)
P04
P05 reset frontal
0 = reset frontal actif
1 = reset frontal non actif 0
0
évaluation des fronts
0 = évaluation simple
1 = évaluation double
2 = évaluation quadruple
P06
P07 changement de signe
0 = changement de signe actif
1 = changement de signe non actif 0
P08
facteur de multiplication
multiplication des impulsions d’entrée par le facteur
0,0001 ... 9,9999
(si P11 est mis à4 ou 5, seulement des facteurs ≤1,0000
devraient être utilisés)
1,0000

Afin de procéder àla programmation les bornes 6 et 7 doivent être
shuntés, par exemple àl’aide d’un interrupter àclé.
Si aucun bouton n’est pressépendant le processus de programmation
pendant environ 15s, l’appareil passe dans le mode de fonctionne-
ment avec des valeurs du paramètre non changées.
18
P14 intensitéde lumière de l’affichage
0...9 = niveaux de lumière 5
P16 réglage de base
1 = toutes les valeurs du paramètre sont mises au réglage de base 0
P18 blocage de l'entrée pour la présélection
0 = changement de la présélection possible
1 = changement de la présélection bloqué
0 0
(V1 = 0
V2 = 0)
P19
limitation de la fréquence de comptage en mode VRD
0 = fréquence de comptage maxi = 10 Hz
(valeur de comptage maxi: ± 32768)
1 = fréquence de comptage maxi = 20 kHz
1 1
(IN-A=1
IN-B=1)
P21 le relais commute à“+”ou “-”la valeur de présélection
(uniquement en VRD): 0 = actif; 1 = non actif 1
P99 affichage de la version du logiciel actuelle et du numéro de
la version
P15 reset / preset externe
0 = preset si impulsion sur borne 13
1 = reset si impulsion sur borne 13 1
P12 durée des impulsions de passage du relais H1
0,1s ... 9,9s réglable en pas de 0,1s 1,0
P13 durée des impulsions de passage du relais H2
0,1s ... 9,9s réglable en pas de 0,1s 1,0
P11
fonction de la sortie du relais
X 0 = H1 commute si 0
0 X = H2 commute si 0
X 1 = H1 commute si présélection
1 X = H2 commute si présélection
X 2 = H1 commute si ≥présélection, déclenche si < présélection
2 X = H2 commute si ≥présélection, déclenche si < présélection
X 3 = H1 commute si ≤présélection,déclenche si > présélection
3 X = H2 commute si ≤présélection, déclenche si > présélection
0 4 = H1 commute si 0 et autopreset (présélection 1)
4 0 = H2 commute si présélection 1 - présélection 2
0 5 = H1 commute si présélection 1 et autoreset (0)
1 1

Interrompre la tension d'alimentation brièvement pour que les
nouveaux paramètres deviennent effectifs.
Le fonctionnement ne nécéssite aucun entretien.
19
P
09
...
P
P
0 9
...
1Appuyer brièvement.
L’adresse
de paramètre est affichée.
2
La nouvelle adresse du paramètre
est affichée (ici: 01).
3Appuyer brièvement
(= confirmation de l’adresse
du paramètre).
Entrer l’adresse du paramètre à
l’aide du clavier numèrique en
commençant par la 1edécade.
La valeur du paramètre
actuelle est affichée.
4Entrer la valeur du paramètre à
l’aide du clavier numèrique en
commençant par la 1edécade. La nouvelle valeur du paramètre
est affichée (ici: 01).
5Appuyer brièvement
(= confirmation de la valeur
du paramètre). Passage dans le mode de
fonctionnement.

Technische Änderungen behalten wir uns ohne vorherige Ankündigung vor. Papier chlorfrei gebleicht
