6
Controls
First use
Product description
Connect the appliance to the power supply. The ideal food
storage temperatures are already factory-set (intermediate).
Note: after being switched on, the appliance needs 4-5 hours in
order to reach the correct temperature to store a typical volume
of food.
Important!
This appliance is sold in France.
In accordance with regulations valid
in this country it must be provided
with a special device (see gure)
placed in the lower compartment of
the fridge to indicate the coldest zone
of it.
To download the full version visit www.ikea.com
ENGLISH

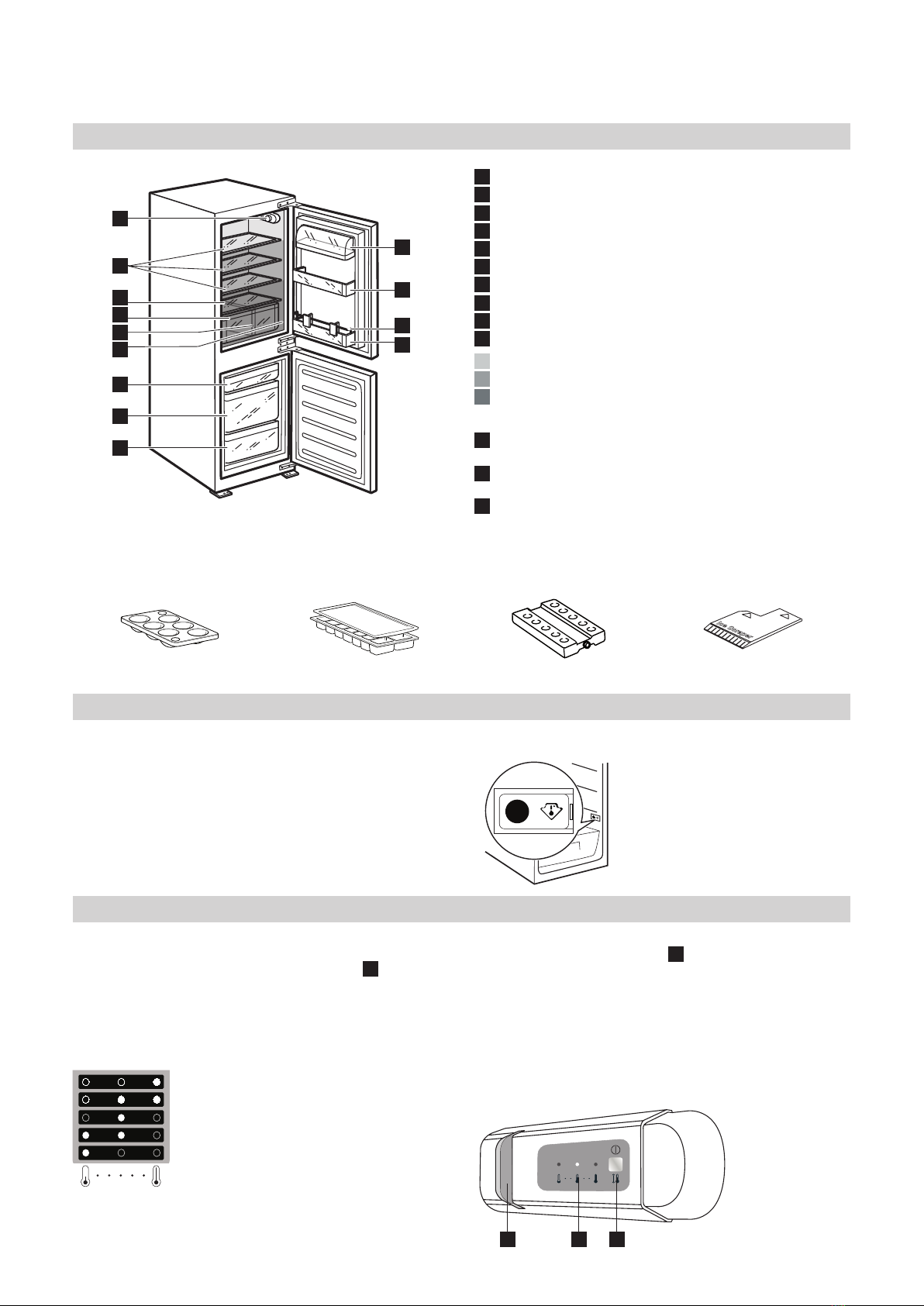

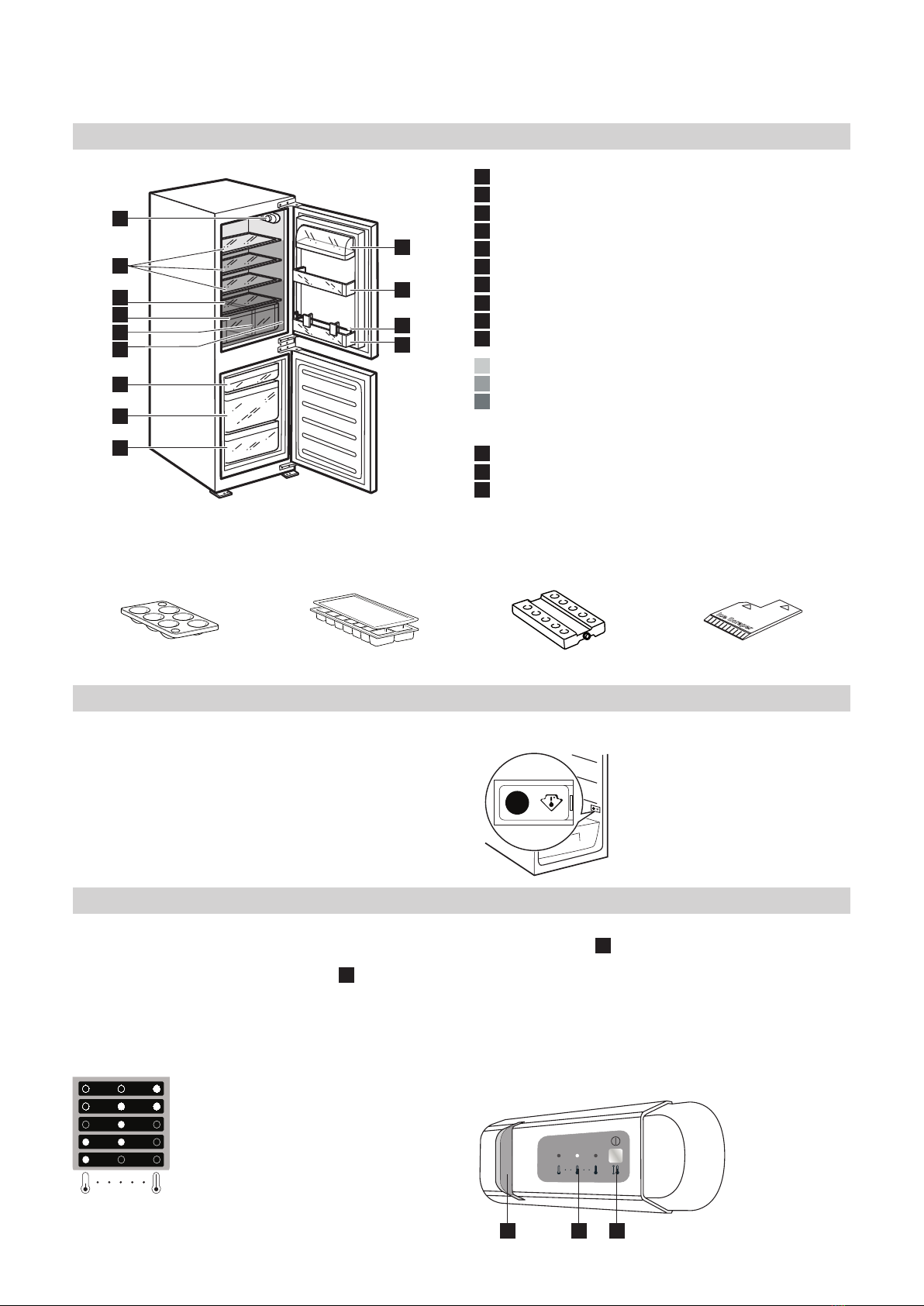

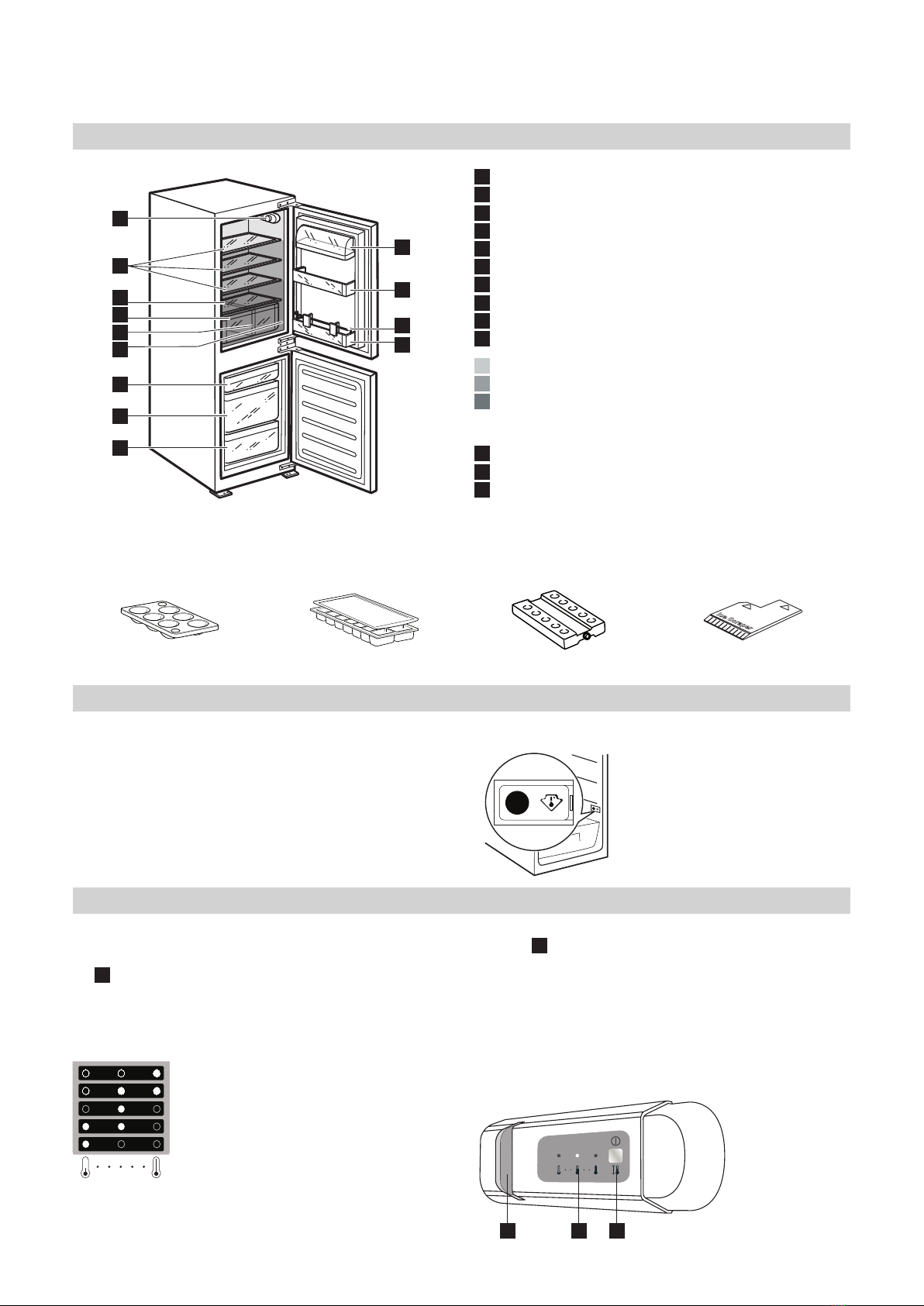

1Control panel with LED light
2Glass shelves
3Crisper drawer lid
4Crisper
5Crisper divider
6Rating plate (at the side of crisper drawer)
10 Dairy balcony with lid
11 Door balcony
12 Bottle holder with dividers
13 Bottle balcony
Least cold zone
Intermediate temperature zone
Coldest zone
Freezer Compartment
7Top drawer (storage area for frozen and deep frozen food)
8Middle drawer (storage area for frozen and deep frozen food)
9Bottom drawer (for freezing fresh foods)
Characteristics, technical data and images may vary
according to the model.
Accessories
Egg tray
1x
Ice tray
1x
Freezer block
1x
Ice scraper
1x
10
11
13
12
2
3
5
4
6
1
7
8
9
Refrigerator and freezer operation
The appliance’s refrigerator compartment features a control
panel with LED lights. A dierent temperature can be set using
the C button as shown in the gure.
The three green LED indicators indicate the refrigerator
compartment set temperature.
The following adjustments are possible:
Leds on Set temperature
High (least cold)
Medium-high
Intermediate
Medium-low
Low (coldest)
To avoid food waste, please refer to the recommended setting
(Intermediate), and storage times found in the user manual.
Stand-by
Press the Cbutton for 3 seconds to deactivate the appliance
(the control panel and lights remain o). Press the button again
briey to reactivate the appliance.
Note: This operation does not disconnect the appliance from
the power supply.
Note: the ambient temperature, frequency of door opening and
position of the appliance can aect the temperature inside the
two compartments.
These factors must be taken into account when setting the
thermostat.
A B C

7
ALed light
BRefrigerator compartment temperature
CButton for temperature regulation and Stand-by function
LED light
LEDs last longer than traditional light bulbs, improve internal
visibility and are environmentally friendly.
Contact the Service Centre if replacement is necessary.
Refrigerator compartment
Defrosting of the refrigerator compartment is completely
automatic.
The formation of water droplets on the rear internal wall of
the refrigerator compartment indicates that the automatic
defrosting is underway.
The defrost water automatically runs into a drain outlet and
then into a container from where it evaporates.
Caution! The refrigerator accessories must not be placed in a
dishwasher.
Freezer compartment
This appliance is a refrigerator with a star freezer
compartment.
Packaged frozen food can be stored for the period of time
indicated on the packaging.
Once defrosted, food must be used within 24 hours.

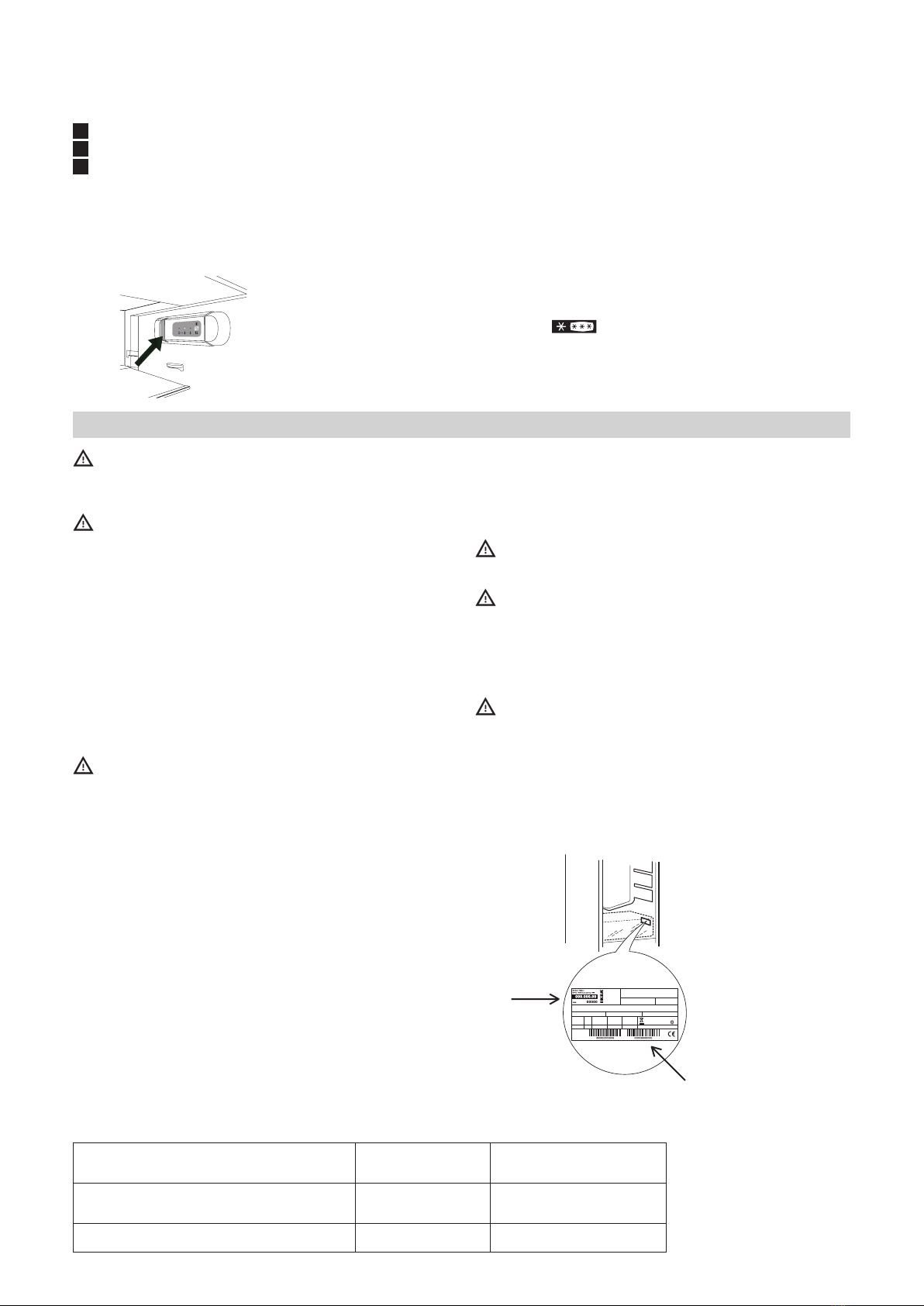

Installation
The appliance must be handled and installed by two or
more persons - risk of injury. Use protective gloves to unpack
and install - risk of cuts.
Installation, including water supply (if any), electrical
connections and repairs must be carried out by a qualied
technician. Do not repair or replace any part of the appliance
unless specically stated in the user manual. Keep children
away from the installation site. After unpacking the appliance,
make sure that it has not been damaged during transport.
In the event of problems, contact the dealer or your nearest
Aftersales Service. Once installed, packaging waste (plastic,
styrofoam parts etc.) must be stored out of reach of children -
risk of suocation. The appliance must be disconnected from
the power supply before any installation operation - risk of
electric shock. During installation, make sure the appliance
does not damage the power cable - risk of re or electric shock.
Only activate the appliance when the installation has been
completed.
Be careful not to damage the oors (e.g. parquet) when
moving the appliance. Install the appliance on a oor or support
strong enough to take its weight and in a place suitable for
its size and use. Make sure the appliance is not near a heat
source and that the four feet are stable and resting on the oor,
adjusting them as required, and check that the appliance is
perfectly level using a spirit level. Wait at least two hours before
switching the appliance on, to ensure that the refrigerant circuit
is fully ecient.
WARNING: When positioning the appliance, ensure the
supply cord is not trapped or damaged.
WARNING: To avoid a hazard due to instability, positioning
or xing of the appliance must be done in accordance with
the manufacturer instructions. It’s forbidden to place the
refrigerator in such way that the metal hose of gas stove, metal
gas or water pipes, or electrical wires are in contact with the
refrigerator back wall (condenser coil).
To guarantee adequate ventilation, leave a space on both
sides and above the appliance. The distance between the rear
of the appliance and the wall behind the appliance should be 50
mm, to avoid access to hot surfaces. A reduction of this space
will increase the Energy consumption of product. Please remove
the power cord from condenser hook during installation before
connecting product to power supply.
XXXXXXXXXXXXX XXXXXXXXX
XXXXXXXXXXXXX XXXXXXXXX
XXXXXXXXXXXXX XXXXXXXXX XXXXXXXXXXXXX XXXXXXXXX
XXXXXXXXXXXXX XXXXXXXXXXXXX XXXXXXXXXXXXX
XXXXX
XXXXX
XXXXX
XXXXX
XXXXX
XXXXX
XXXXX
XXXXX
XXXXX
XXXXX
XXXXX
XXXXX
XXXXX
XXXXX
XXXXX
00000
When contacting our Service Provider, please state the codes
provided on your product’s identication plate.
The model information can be retrieved using the QR-Code
reported in the energy label. The label also includes the model
identier that can be used to consult the
https://eprel.ec.europa.eu database portal.
*On the rating plate the article number is 8 digits
**On the rating plate the
serial number is 12 digits
Product serial number (rating plate) *
Product artical number (rating plate) **
Purchasing date
Inspection check list
Please follow the inspection checklist before using your appliance.
If any answer is NOT please follow the relevant action.
Please remember to write down the product serial number and
article number as required and attach your receipt to this page.

8
Technical data
IKEA RAKALL 2 219 35 E
Brand Model Freezing
capacity
(kg/12h)
Energy
consumption
(kwh/year)
Noise level
(dba)
Energy class
General information
The drawers, baskets and shelves should be kept in their current
position unless otherwise specied in this quick guide. The light
system inside the refrigerator compartment uses LED lights,
allowing for better lighting than with traditional light bulbs, as
well as for very low energy consumption. Doors and lids of the
refrigeration appliance should be removed before disposal in the
landll, to avoid children or animals getting trapped inside.
If the answer is YES Actions to do if NOT
Consideration Tray
Check that the tube is inside the tray No action Put the tube inside the tray
Making sure gasket seals all around the door
when the door is closed No action Refer to the AI - door allignment step
Checking no collision between parts/forniture
while opening/closing the cooling door No action Refer to the AI - door allignment step
Secure the installation inside any kitchen
system and xed as required No action Follow the AI for the proper installation

9
