Immergas BASIC MAGIS PRO Product manual

BASIC
MAGIS PRO
GRUPPO IDRONICO
MONOZONA
MONOTEMPERATURA CON
UNITÀ BOLLITORE DA 160
LITRI
SINGLE-TEMPERATURE
SINGLE-ZONE HYDRONIC
UNIT WITH
160-LITRE STORAGE TANK
UNIT
IT
Istruzioni e avvertenze
Installatore
Utente
Manutentore
Instructions and warnings
Installer
User
Maintenance technician
IE

IT
CONDIZIONI INERENTI LA GARANZIA CONVENZIONALE IMMERGAS
La Garanzia Convenzionale Immergas rispetta tutti i termini della Garanzia Legale e si riferisce alla “conformità al contratto” in merito ai Pacchetti Basic Magis Pro
Immergas: in aggiunta. la Garanzia Convenzionale Immergas ore i seguenti ulteriori vantaggi:
- verica iniziale gratuita ad opera di un Centro Assistenza Tecnica Autorizzato Immergas;
- decorrenza dalla data di verica iniziale.
La Garanzia Convenzionale Immergas sarà ritenuta valida solo in presenza dell’adempimento di tutte le obbligazioni ed il rispetto di tutti requisiti necessari ai ni
della validità della Garanzia Legale fornita, quest’ultima, da parte del venditore. La Garanzia Convenzionale Immergas, anche dopo la eventuale compilazione del
modulo cartaceo da parte di un Centro Assistenza Tecnica Autorizzato Immergas, potrà essere annullata o considerata decaduta qualora non siano stati rispettati (ad
insindacabile giudizio di Immergas S.p.A.) i requisiti e/o le condizioni di validità previste dalla Garanzia Legale.
1) OGGETTO DELLA GARANZIA CONVENZIONALE
La presente Garanzia Convenzionale viene oerta da Immergas S.p.A., con sede a Brescello (RE) Via Cisa Ligure 95, sui Pacchetti Basic Magis Pro Immergas come
specicato nel seguente paragrafo “Campo di applicazione”.
La citata garanzia viene oerta tramite i Centri Assistenza Tecnica Autorizzati Immergas nel territorio della Repubblica Italiana, Repubblica di San Marino e Città
del Vaticano.
2) CAMPO DI APPLICAZIONE
Immergas ore la presente garanzia convenzionale, in merito ai Pacchetti Basic Magis Pro, limitatamente ai componenti elencati nella tabella di seguito riportata
e per la durata indicata nella tabella medesima. La garanzia convenzionale Immergas prevede la sostituzione o la riparazione gratuita di ogni parte che presentasse
difetti di fabbricazione o conformità al contratto e resterà in vigore no a quando siano state rispettate tutte le condizioni previste dalla garanzia stessa.
COMPONENTE DURATA DELLA GARANZIA
Unità Bollitore 5 anni
Gruppo idraulico/solare di circolazione 2 anni
Accessori idraulici d’installazione 2 anni
Accessori d’installazione 2 anni
La verica iniziale non prevede interventi sugli impianti (idraulico, elettrico, ecc...) quali ultimazioni di collegamenti e qualsiasi modica.
3) DECORRENZA
La garanzia convenzionale Immergas decorre dalla data di verica iniziale di cui successivo punto "ATTIVAZIONE".
4) ATTIVAZIONE
L'utente che intende avvalersi della Garanzia Convenzionale Immergas deve, per prima cosa, essere in possesso della necessaria documentazione a corredo del suo impianto
(dichiarazione di conformità od altro documento equivalente, progetto - ove richiesto - ecc). Successivamente il Cliente dovrà contattare un Centro Assistenza Tecnica
Autorizzato Immergas che (entro un congruo termine) provvederà ad eettuare la verica iniziale gratuita e l'avvio della Garanzia Convenzionale Immergas, mediante la
corretta compilazione del modulo di garanzia. La richiesta di verica deve essere eettuata entro 10 giorni dalla ultimazione dell'impianto; in aggiunta la richiesta deve essere
compiuta entro 8 anni dalla data di messa in commercio dei prodotti ed entro l'eventuale data ultima di messa in servizio prevista dalla legislazione vigente.
5) MODALITÀ DI PRESTAZIONE
L’esibizione al Centro Assistenza Tecnica Autorizzato Immergas della ”copia Cliente” del modulo di garanzia debitamente compilata consente all’Utente di usufruire delle
prestazioni gratuite previste dalla garanzia convenzionale. Il Centro Assistenza Tecnica Autorizzato Immergas interviene dopo un congruo tempo dalla chiamata dell’Utente,
in funzione anche del livello oggettivo di criticità e dell’ anteriorità della chiamata; la denuncia del vizio deve avvenire entro e non oltre 10 giorni dalla scoperta. Trascorsi i
termini di garanzia, l’assistenza tecnica viene eseguita addebitando al Cliente il costo dei ricambi, della manodopera ed il diritto sso di chiamata. Il materiale sostituito in
garanzia è di esclusiva proprietà della Immergas S.p.A. e deve essere reso senza ulteriori danni (pena la decadenza della garanzia), munito degli appositi tagliandi debitamente
compilati ad opera del Centro Assistenza Tecnica Autorizzato Immergas.
6) ESCLUSIONI
La manutenzione ordinaria periodica non rientra nei termini di gratuità della Garanzia Convenzionale Immergas.
La Garanzia Convenzionale non comprende danni e difetti dei Pacchetti Basic Magis Pro Immergas derivanti da:
• trasporto di terzi non rientranti nella responsabilità del produttore o della sua rete commerciale;
• mancato rispetto delle istruzioni o delle avvertenze riportate all’interno del libretto istruzioni ed avvertenze;
• negligente conservazione del prodotto;
• mancata manutenzione, manomissione o interventi eettuati da personale non facente parte della rete dei Centri Assistenza Tecnica Autorizzati Immergas;
• mancato o inidoneo collegamento della messa a terra del serbatoio;
• allacciamenti ad impianti elettrici o idrici non conformi alle norme vigenti; nonché inadeguati ssaggio delle strutture di supporto dei componenti;
• utilizzo di componenti, uidi termovettori non idonei alla tipologia dei Pacchetti Basic Magis Pro installati o non originali Immergas; nonché assenza di uidi
termovettori o di acqua di alimentazione, mancato rispetto dei valori di pressione idraulica (statica e dinamica) indicata sulla documentazione tecnica fornita a
corredo;
• agenti atmosferici diversi da quelli previsti nel presente libretto di istruzioni ed avvertenze, nonché calamità atmosferiche o telluriche, incendi, furti, atti vandalici;
• installazione in ambiente (esterno o interno) non idoneo;
• permanenza in cantiere, in ambiente non riparato o senza svuotamento dell’impianto, nonché prematura installazione;
• formazione di calcare o altre incrostazioni causate da impurezza delle acque di alimentazione, nonché mancata pulizia dell’impianto;
• corrosione degli impianti;
• mancata verica periodica dell’usura dell’anodo sacricale presente nell’unità bollitore;
• forzata o prolungata sospensione del funzionamento dei Pacchetti Basic Magis Pro Immergas;
• mancato o inidoneo collegamento delle valvole di sicurezza allo scarico.
7) ULTERIORI CONDIZIONI
Eventuali componenti che, anche difettosi, risultassero manomessi non rientreranno nei termini della Garanzia Convenzionale Immergas gratuita. L’eventuale necessità
di utilizzo, per la sostituzione di componenti in garanzia, di strutture temporanee di supporto o sostegno (ad es. ponteggi), sistemi o automezzi per il sollevamento o
la movimentazione (ad es. gru) non rientra nei termini di gratuità della presente Garanzia Convenzionale Immergas. La presente Garanzia Convenzionale Immer-
gas presuppone che l'utente faccia eseguire la manutenzione periodica annuale e gli interventi di manutenzione straordinaria dei propri Pacchetti Basic Magis Pro
Immergas da un Centro Assistenza Tecnica Autorizzato Immergas; la periodicità della manutenzione ordinaria è indicata nella sezione "Manutentore" del presente
libretto d'istruzione ed avvertenze.

Gentile Cliente,
Ci complimentiamo con Lei per aver scelto un prodotto Immergas di alta qualità in grado di assicurarLe per lungo tempo benessere e sicurezza. Quale Cliente Immergas Lei
potrà sempre fare adamento su un qualicato Servizio di Assistenza Autorizzato, preparato ed aggiornato per garantire costante ecienza al Suo pacchetto. Legga con
attenzione le pagine che seguono: potrà trarne utili suggerimenti sul corretto utilizzo dell’apparecchio, il cui rispetto confermerà la Sua soddisfazione per il prodotto Immergas.
Si rivolga per eventuali necessità di intervento e manutenzione ordinaria ai Centri Autorizzati Immergas: essi dispongono di componenti originali e vantano una specica
preparazione curata direttamente dal costruttore.
Avvertenze generali
Tutti i prodotti Immergas sono protetti con idoneo imballaggio da trasporto.
Il materiale deve essere immagazzinato in ambienti asciutti ed al riparo dalle intemperie.
Il libretto istruzioni costituisce parte integrante ed essenziale del prodotto e dovrà essere consegnato al nuovo utilizzatore anche in caso di passaggio di proprietà o di subentro.
Esso dovrà essere conservato con cura e consultato attentamente, in quanto tutte le avvertenze forniscono indicazioni importanti per la sicurezza nelle fasi di installazione,
d’uso e manutenzione.
Il presente libretto istruzioni contiene informazioni tecniche relative all’installazione del pacchetto Immergas. Per quanto concerne le altre tematiche correlate all’installazione
del pacchetto stesso (a titolo esemplicativo: sicurezza sui luoghi di lavoro, salvaguardia dell’ambiente, prevenzioni degli infortuni), è necessario rispettare i dettami della
normativa vigente ed i principi della buona tecnica.
Ai sensi della legislazione vigente gli impianti devono essere progettati da professionisti abilitati, nei limiti dimensionali stabiliti dalla Legge. L’installazione e la manutenzione
devono essere eettuate in ottemperanza alle norme vigenti, secondo le istruzioni del costruttore e da parte di personale abilitato nonché professionalmente qualicato,
intendendo per tale quello avente specica competenza tecnica nel settore degli impianti, come previsto dalla Legge.
L’installazione o il montaggio improprio dell’apparecchio e/o dei componenti, accessori, kit e dispositivi Immergas potrebbe dare luogo a problematiche non prevedibili a priori
nei confronti di persone, animali, cose. Leggere attentamente le istruzioni a corredo del prodotto per una corretta installazione dello stesso.
La manutenzione deve essere eettuata da personale tecnico abilitato, il Servizio Assistenza Tecnica Autorizzato Immergas rappresenta in tal senso una garanzia di
qualicazione e di professionalità.
L’apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente previsto. Ogni altro uso è da considerarsi improprio e quindi potenzialmente pericoloso.
In caso di errori nell’installazione, nell’esercizio o nella manutenzione, dovuti all’inosservanza della legislazione tecnica vigente, della normativa o delle istruzioni contenute
nel presente libretto (o comunque fornite dal costruttore), viene esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per eventuali danni e decade
la garanzia relativa all’apparecchio.
Per avere ulteriori informazioni sulle disposizioni normative relative all’installazione dei generatori di calore a gas, consulti il sito Immergas al seguente indirizzo: www.
immergas.com
La società IMMERGAS S.p.A., con sede in via Cisa Ligure 95 42041 Brescello (RE) dichiara che i processi di progettazione, fabbrica-
zione, ed assistenza post vendita sono conformi ai requisiti della norma UNI EN ISO 9001:2015.
Per maggiori dettagli sulla marcatura CE del prodotto, inoltrare al fabbricante la richiesta di ricevere copia della Dichiarazione di
Conformità specicando il modello di apparecchio e la lingua del paese.
Il pacchetto Basic Magis Pro è costituito da unità distinte, alcune delle quali escluse dalla presente fornitura per permettere il corretto
abbinamento delle funzionalità. Di seguito sono indicate le combinazioni possibili attraverso le quali il sistema è in grado di soddisfare
le esigenze di riscaldamento invernale, di rarescamento estivo, oltre che la produzione dell’acqua calda sanitaria:
Fornitura
di serie
Basic Magis Pro
Gruppo Idraulico Monozona
Unità Bollitore 160 litri
Kit accessori per abbinamento a Magis Pro V2
Escluso da
questa fornitura
Magis Pro 4 - 6 - 9 V2 Magis Combo Plus 4 - 6 - 9 V2 Victrix Hybrid Plus
Solar Container o Domus Con-
tainer Solar Container Combo Solar Container o Domus Container
-Kit accessori per abbinamento a
Magis Combo Plus V2
Kit accessori per abbinamento a Victrix
Hybrid Plus
Kit resistenza 1,5 kW sanitario
Kit resistenza 3,0 kW impianto
Kit abbinamento solare termico
Kit accumulo inerziale*
Kit abbinamento solare termico
Kit accumulo inerziale*
Kit abbinamento solare termico
Kit accumulo inerziale*
(*) vericare quale kit accumulo inerziale installare a seconda della tipologia del prodotto.
Il fabbricante declina ogni responsabilità dovuta ad errori di stampa o di trascrizione, riservandosi il diritto di apportare ai propri
prospetti tecnici e commerciali qualsiasi modica senza preavviso.

1 Installazione Basic Magis Pro............................................5
1.1 Descrizione dispositivo. ............................................................ 5
1.2 Avvertenze di installazione. ...................................................... 5

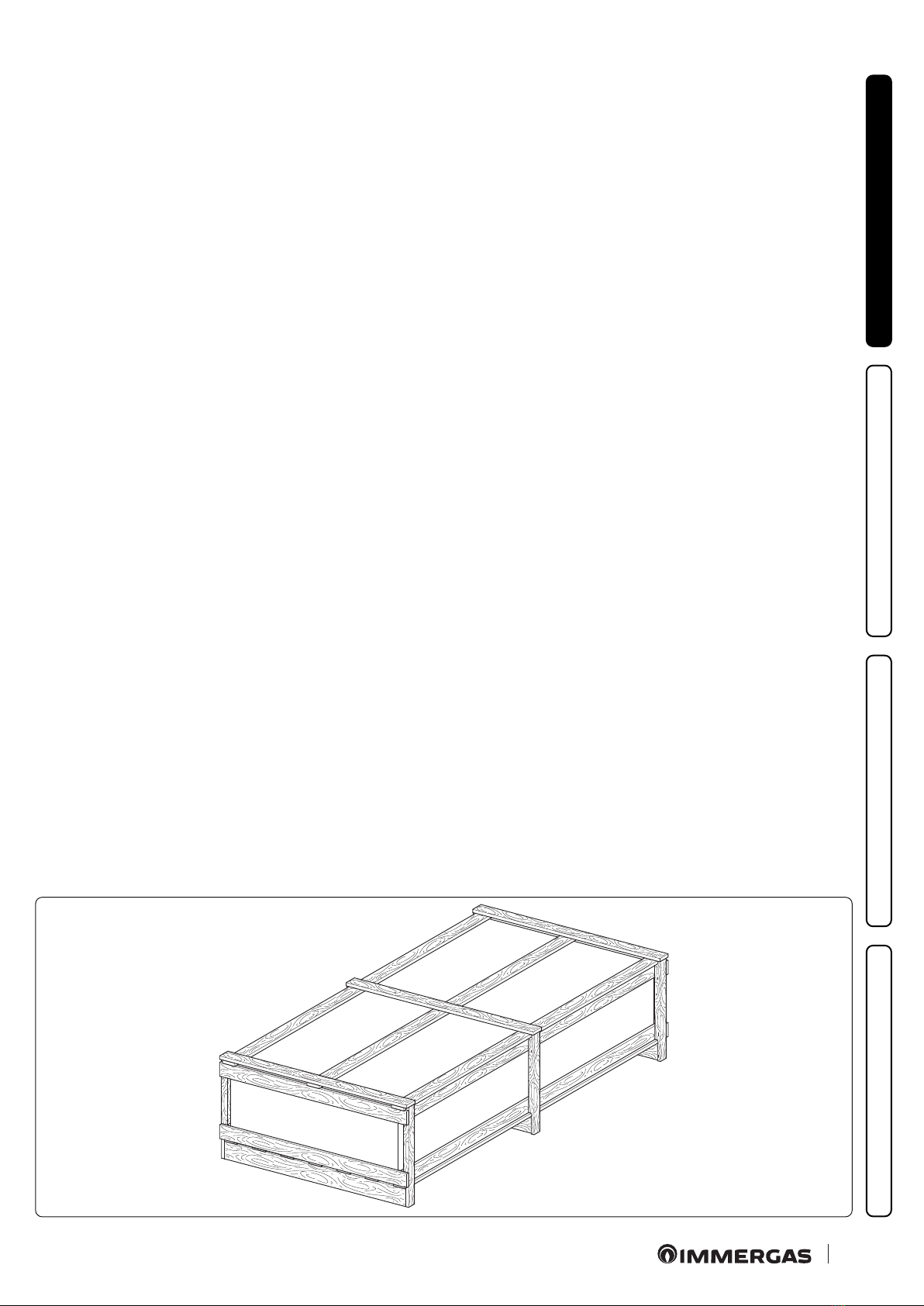

1.3 Imballo......................................................................................... 5
1.4 Dimensioni d’ingombro Solar Container per installazione
basic magis pro in abbinamento a Magis Pro 4-6-9 V2 e
victrix hybrid plus...................................................................... 6

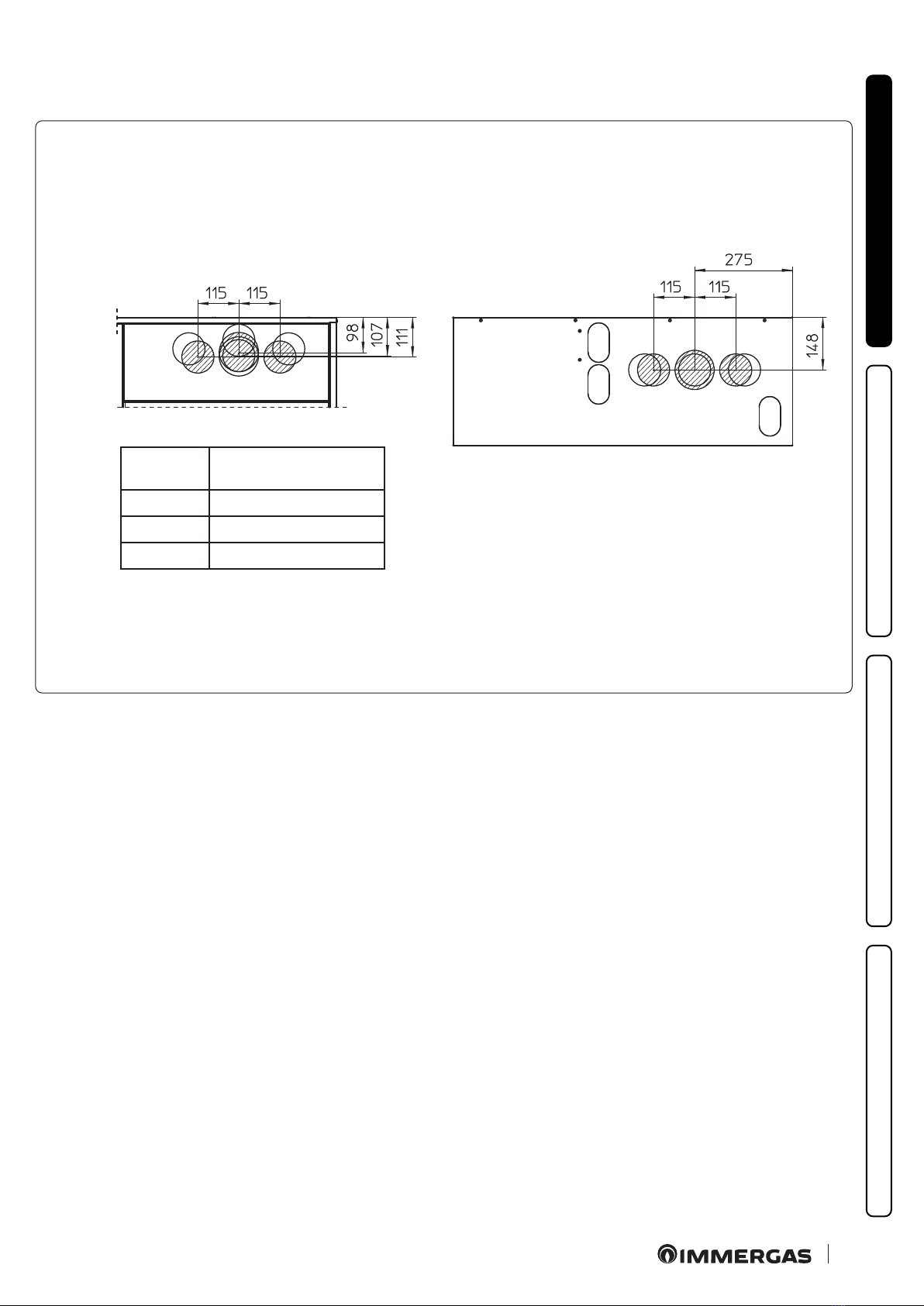

1.5 Dettaglio pretranci per allacciamento fumisteria.................. 7

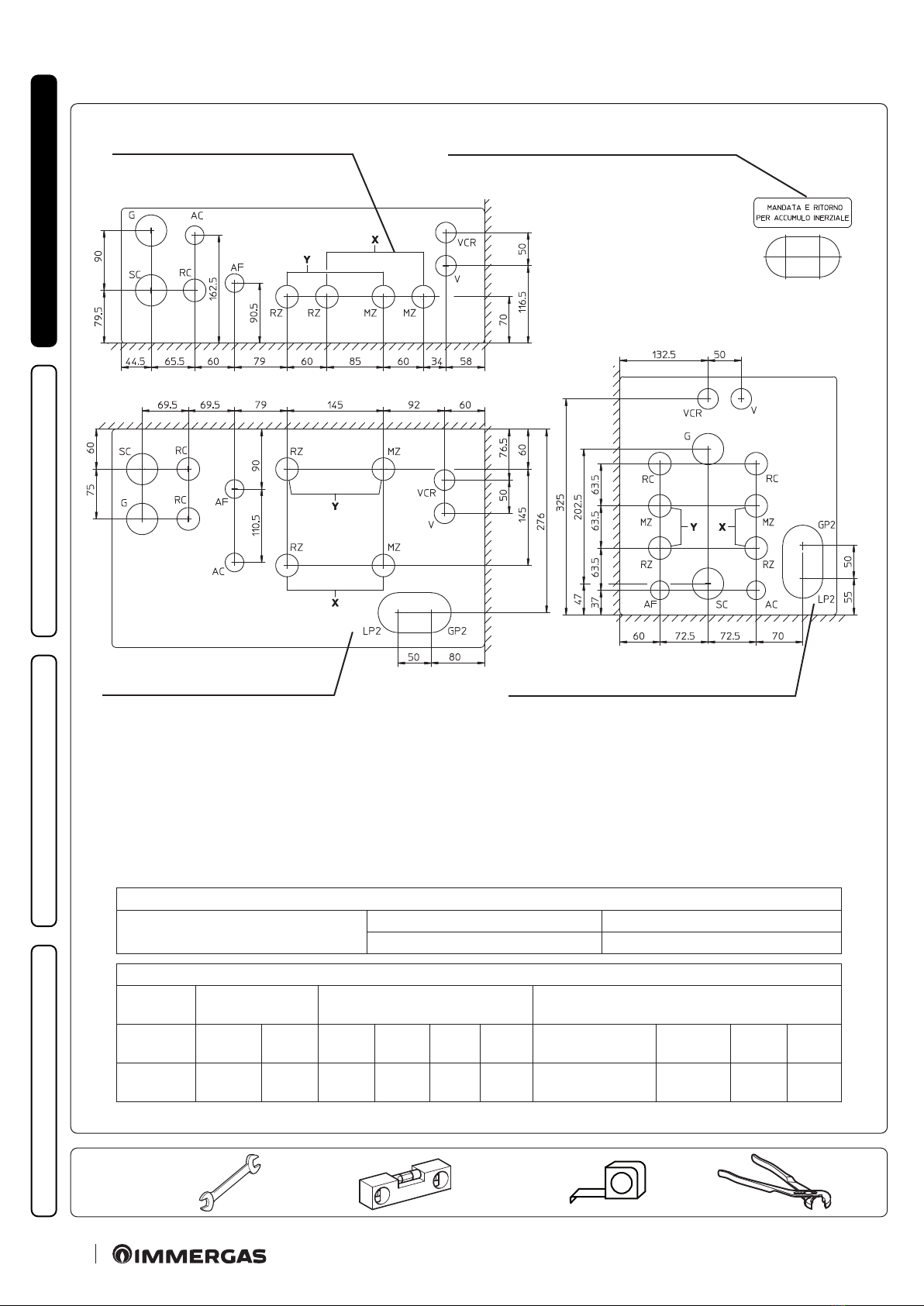

Dima allacciamento.......................................................................... 8
1.7 Dimensioni d’ingombro Solar container Combo per
installazione basic magis pro in abbinamento a Magis
Combo Plus 4-6-9 V2................................................................ 9

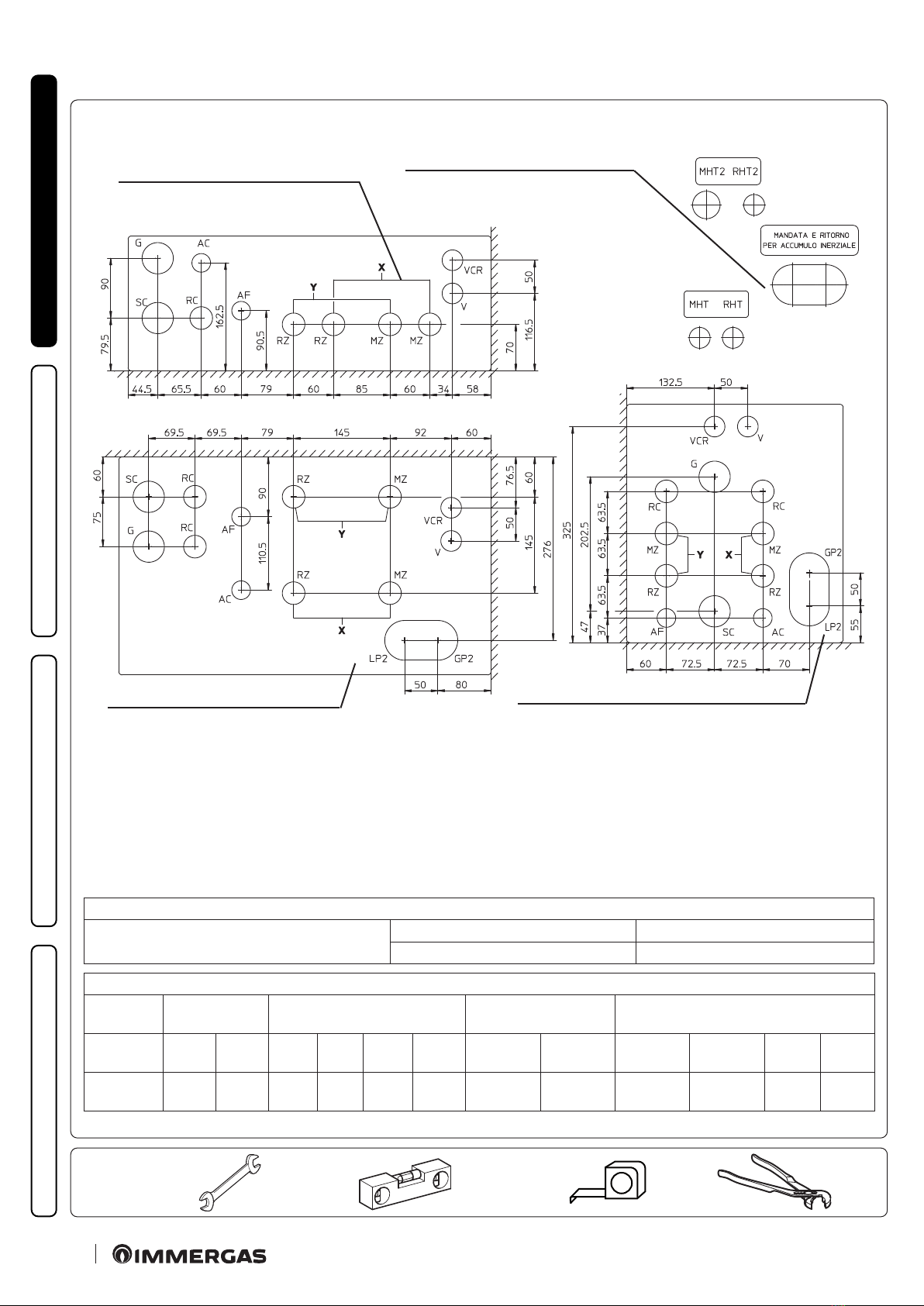

1.8 Dima allacciamento Solar Container Combo. ..................... 10

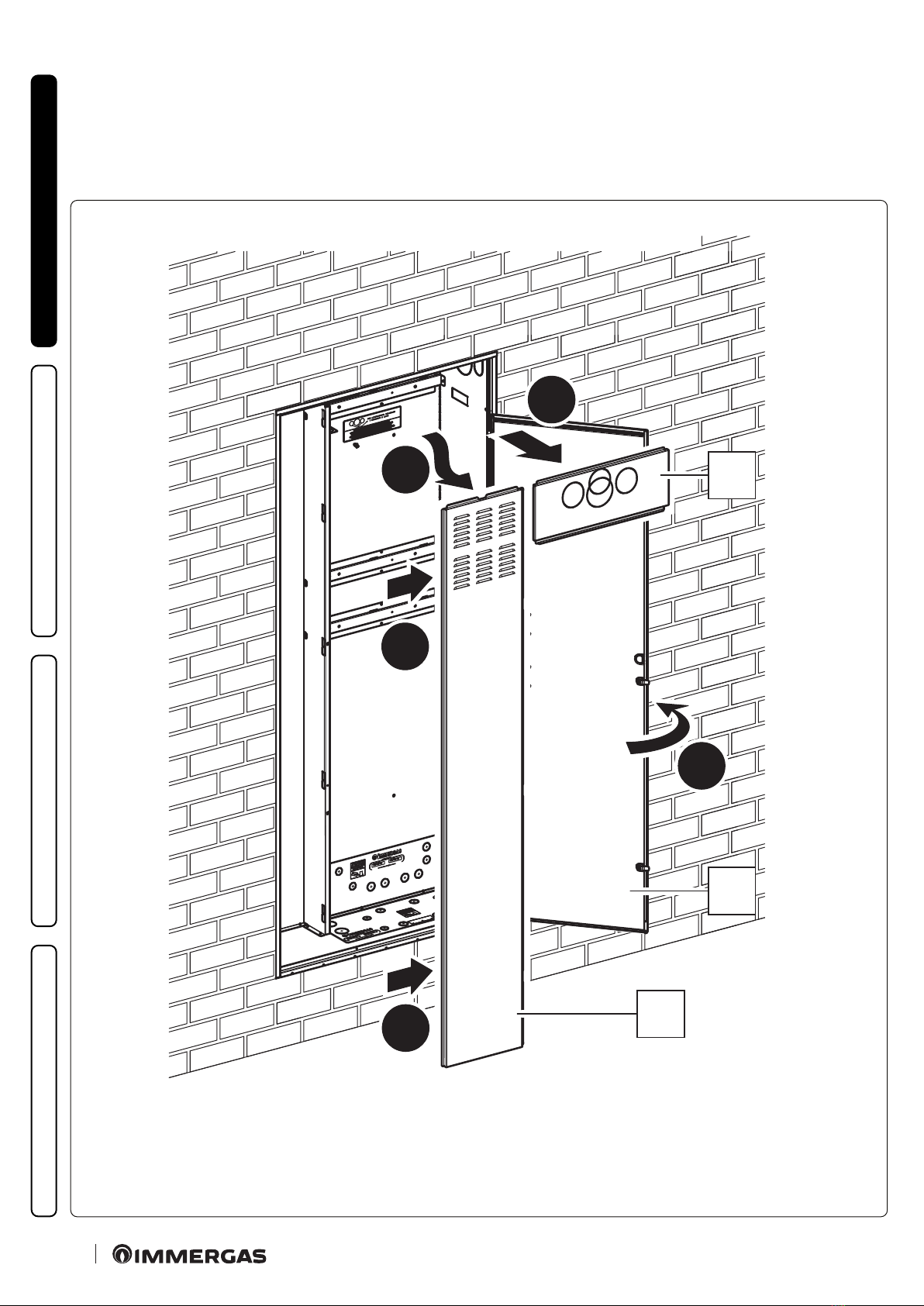

1.9 Installazione.............................................................................. 11
1.10 Allacciamento gas ............................................................... 24
1.11 Allacciamento idraulico Basic Magis Pro......................... 24
1.12 Scarico valvolE di sicurezza............................................... 24
1.13 Scarico condensa................................................................. 24
1.14 Allacciamento elettrico....................................................... 24
1.15 Installazione centralina solare (Optional). ...................... 25
1.16 Protezione antigelo.............................................................. 27
1.17 Componenti principali Basic Magis Pro con Magis Pro
V2 (Optional) ........................................................................... 28
1.18 Componenti principali Basic Magis Pro con Magis
Combo Plus V2 (Optional)..................................................... 29
1.19 Componenti principali Basic Magis Pro con Victrix
Hybrid Plus (Optional)............................................................ 31
1.20 Componenti principali kit abbinamento impianto solare
termico (Optional)................................................................... 32
1.21 Schema idraulico Basic Magis Pro con Magis Pro V2
(Optional).................................................................................. 33
1.22 Schema idraulico Basic Magis Pro con Magis combo plus
V2 (Optional). .......................................................................... 34
1.23 Schema idraulico Basic Magis Pro con Victrix Hybrid
Plus (Optional) ......................................................................... 35
1.24 Schema idraulico kit abbinamento impianto solare
termico (Optional)................................................................... 36
1.25 Valvola miscelatrice. ........................................................... 37
1.26 Messa in servizio (Accensione)......................................... 37
1.27 MESSA IN SERVIZIO DELL’IMPIANTO GAS. ............ 37
1.28 Messa in servizio kit abbinamento impianto solare
termico (Optional)................................................................... 37
1.29 Riempimento impianto circuito riscaldamento /
rarescamento. ......................................................................... 38
1.30 Riempimento impianto circuito solare (Optional)......... 38
1.31 Kit disponibili a richiesta. .................................................. 39
1.32 Pompa di circolazione (kit abbinamento impianto solare
termico)..................................................................................... 39
2 Istruzioni di uso e
manutenzione. .................................................................41
2.1 Attivazione gratuita della Garanzia Convenzionale. ........... 41
2.2 Pulizia e manutenzione. .......................................................... 41
2.3 Avvertenze generali.................................................................. 41
2.4 Disattivazione denitiva.......................................................... 41
3 Controllo e
manutenzione. .................................................................42
3.1 Sonda esterna di temperatura................................................. 42
3.2 Manutenzione annuale: ........................................................... 42
3.3 Disattivazione denitiva.......................................................... 42
4 Dati tecnici. ................................................................. 43
4.1 Scheda di prodotto (in conformità al Regolamento
812/2013)................................................................................... 44
INDICE

1
1 INSTALLAZIONE
BASIC MAGIS PRO
1.1 DESCRIZIONE DISPOSITIVO.
Il Basic Magis Pro descritto di seguito permette l’installazione in
appositi telai (da incasso denominati "Solar Container" e "Solar
Container Combo" o esterni alla parete deniti "Domus Con-
tainer", entrambi esclusi dalla presente fornitura) di un gruppo
idraulico predisposto per l’abbinamento a dierenti fonti energe-
tiche (pompe di calore e pompe di calore ibride, escluse dalla pre-
sente fornitura), in grado di soddisfare le esigenze di riscaldamento
invernale, di rarescamento estivo (tranne Victrix Hybrid Plus),
oltre che di produzione dell’acqua calda sanitaria, eventualmente
con integrazione solare (tramite apposito kit optional).
1.2 AVVERTENZE DI INSTALLAZIONE.
Il Basic Magis Pro è stato progettato per essere installato all’in-
terno delle pareti utilizzando gli appositi telai da incasso “Solar
Container” e "Solar Container Combo" oppure esterni alla parete
utilizzando il telaio "Domus Container" ssandolo con le stae di
sostegno fornite unitamente al prodotto stesso. Non è stato asso-
lutamente progettato per installazioni su basamenti o pavimenti
e privo dell’apposito telaio dedicato.
Il luogo di installazione del Basic Magis Pro e dei relativi acces-
sori Immergas deve possedere idonee caratteristiche (tecniche e
strutturali) tali da consentire (sempre in condizioni di sicurezza,
ecacia ed agevolezza):
- l’installazione (secondo i dettami della legislazione tecnica e della
normativa tecnica);
- le operazioni di manutenzione (comprensive di quelle program-
mate, periodiche, ordinarie, straordinarie);
- la rimozione (no all’esterno in luogo preposto al carico ed al
trasporto degli apparecchi e dei componenti) nonché l’eventuale
sostituzione degli stessi con apparecchi e/o componenti equipol-
lenti.
Solo un termoidraulico professionalmente abilitato è autorizzato
a installare il Basic Magis Pro.
L’installazione deve essere fatta secondo le prescrizioni delle
norme UNI e CEI, della legislazione vigente e nell’osservanza
della normativa tecnica locale, secondo le indicazioni della buona
tecnica. In particolare devono essere rispettate le norme CEI 64-8
e 64-9. Prima di installare il prodotto è opportuno vericare che lo
stesso sia giunto integro; se ciò non fosse certo, occorre rivolgersi
immediatamente al fornitore. Gli elementi dell’imballaggio (grae,
chiodi, sacchetti di plastica, polistirolo espanso, ecc..) non devono
essere lasciati alla portata dei bambini in quanto fonti di perico-
lo. Nessun oggetto inammabile deve trovarsi nelle vicinanze
dell’apparecchio (carta, stracci, plastica, polistirolo, ecc.). In caso
di anomalia, guasto od imperfetto funzionamento, il dispositivo
deve essere disattivato ed occorre chiamare una impresa abilitata
(ad esempio il Centro Assistenza Tecnica Immergas, che dispone
di preparazione tecnica specica e dei ricambi originali). Astenersi
quindi da qualsiasi intervento o tentativo di riparazione. Il man-
cato rispetto di quanto sopra determina responsabilità personali
e l’inecacia della garanzia.
Attenzione: l’installazione dei “Solar
Container” e "Solar Container Combo" all’interno della
parete o del "Domus Container" devono garantire un so-
stegno stabile ed efficace per il pacchetto. Il Basic Magis
Pro assicura un adeguato sostegno solo se inserito corret-
tamente (secondo le regole della buona tecnica) seguendo
le istruzioni riportate sul proprio foglio istruzioni. I “Solar
Container” e i "Solar Container Combo" non sono strutture
portanti e non possono sostituire il muro asportato; è quindi
necessario vericarne il posizionamento all’interno della parete.
Per motivi di sicurezza contro eventuali dispersioni è necessario
intonacare il vano di alloggiamento del pacchetto nella parete in
muratura.
Questo prodotto in abbinamento ad un generatore di calore serve
a riscaldare acqua ad una temperatura inferiore a quella di ebol-
lizione a pressione atmosferica.
Deve essere allacciato ad un impianto di riscaldamento e ad una
rete di distribuzione di acqua sanitaria adeguata alle sue presta-
zioni.
Trattamento termico di “anti legionella” dell'unità bollitore
ad accumulo Immergas (attivabile tramite apposita funzione
presente sui sistemi di termoregolazione predisposti): durante
questa fase la temperatura dell’acqua all’interno dell’accumulo
supera i 60 °C con relativo pericolo di scottature. Tenere sotto
controllo tale trattamento dell’acqua sanitaria (ed informare gli
utilizzatori) per evitare danni non prevedibili a priori nei con-
fronti di persone, animali, cose. Per la Magis Pro V2 è necessario
installare la resistenza integrativa optional da 1,5 kW.
1.3 IMBALLO.
5
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI

2
Collegamento
accumulo inerziale
Staa allacciamento
circuito solare
termico
Collegamento
accumulo inerziale
1.4 DIMENSIONI D’INGOMBRO SOLAR CONTAINER PER INSTALLAZIONE BASIC MAGIS PRO IN ABBINAMENTO
A MAGIS PRO 469 V2 E VICTRIX HYBRID PLUS.
Altezza
(mm)
Larghezza
(mm)
Profondità
(mm)
2200 950 350
6
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI

3
1.5 DETTAGLIO PRETRANCI PER ALLACCIAMENTO FUMISTERIA.
Rif. A
(Allacciamento fumi frontale e posteriore)
Rif. B
(Allacciamento fumi superiore)
Attenzione: Per Victrix Hybrid Plus con il kit concentrico 60 / 100 è sempre necessario
utilizzare anche il kit tronchetto angiato 60 / 100
Victrix Hybrid Plus
Altezza Collegamento
Victrix Hybrid Plus
98 Scarico 80
107 Concentrico
111 Aspirazione 80
7
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI

4
Legenda:
G - Alimentazione gas
AC - Uscita acqua calda sanitario
AF - Entrata acqua sanitario
MHT - Mandata da pompa di calore*
RHT - Ritorno a pompa di calore*
MHT2 - Mandata da pompa di calore (Victrix Hybrid Plus)
RHT2 - Ritorno a pompa di calore (Victrix Hybrid Plus)
LP - Linea frigorifera - stato liquido (Magis Pro V2)
GP - Linea frigorifera - stato gassoso (Magis Pro V2)
ALLACCIAMENTO LATERALE DESTRO
ALLACCIAMENTO POSTERIORE
ALLACCIAMENTO POMPA DI CALORE  ACC. INERZIALE 
UNITA'ESTERNA VICTRIX HYBRID
(Per dettagli quote vedi g.1)
ALLACCIAMENTO INFERIORE
1.6 DIMA ALLACCIAMENTO SOLAR CONTAINER.
* = non utilizzato su questo modello
ATTACCHI
GAS ACQUA
SANITARIA IMPIANTO POMPA DI CALORE LINEA FRIGORIFERA
GAC AF RZ
(Y)
MZ
(Y)
RZ
(X)
MZ
(X)
MHT-
RHT
MHT2-
RHT2 LP LP2 GP GP2
G 1/2" G 1/2" G 1/2" - - G 3/4” G 3/4” - G 3/4” 1/4" SAE - 5/8”
SAE -
TABELLA ALLACCIAMENTI
Magis Pro 4 - 6 - 9 V2
Victrix Hybrid Plus
Zona Y Zona X
Non utilizzata Zona 1 diretta
LP2 - Linea frigorifera - stato liquido*
GP2 - Linea frigorifera - stato gassoso*
MZ - Mandata impianto
RZ - Ritorno impianto
RC - Ricircolo sanitario
SC - Scarico condensa
V - Allacciamento elettrico
VCR - Allacciamento elettrico comando remoto
VS - Valvola di scarico 3 bar
8
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI

5
ATTENZIONE
Con il kit concentrico 60 / 100 utilizzare la foratura D. 110 mm superiore.
Il collegamento dal lato sinistro del Solar Container Combo è possibile solo
con l'aspirazione/scarico del separatore Ø80/80.
1.7 DIMENSIONI D’INGOMBRO SOLAR CONTAINER COMBO PER INSTALLAZIONE BASIC MAGIS PRO
IN ABBINAMENTO A MAGIS COMBO PLUS 469 V2.
Altezza
(mm)
Larghezza
(mm)
Profondità
(mm)
2200 950 430
9
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI

ALLACCIAMENTO LATERALE DESTRO
ALLACCIAMENTO POSTERIORE
ALLACCIAMENTO ACC. INERZIALE
(Per dettagli quote vedi g.5)
ALLACCIAMENTO INFERIORE
6
1.8 DIMA ALLACCIAMENTO SOLAR CONTAINER COMBO.
Legenda:
G - Alimentazione gas
AC - Uscita acqua calda sanitario
AF - Entrata acqua sanitario
LP - Linea frigorifera - stato liquido
GP - Linea frigorifera - stato gassoso
LP2 - Linea frigorifera - stato liquido*
GP2 - Linea frigorifera - stato gassoso*
* = non utilizzato su questo modello
ATTACCHI
GAS ACQUA
SANITARIA IMPIANTO LINEA FRIGORIFERA
GAC AF RZ
(Y)
MZ
(Y)
RZ
(X)
MZ
(X) LP LP2 GP GP2
G 1/2" G 1/2" G 1/2" - - G 3/4" G 3/4" 3/8" SAE -
1/4" SAE (V2) -5/8” SAE -
TABELLA ALLACCIAMENTI
Magis Combo Plus 4 - 6 - 9 V2 Zona Y Zona X
Non utilizzata Zona 1 diretta
MZ - Mandata impianto
RZ - Ritorno impianto
RC - Ricircolo sanitario
SC - Scarico condensa
V - Allacciamento elettrico
VCR - Allacciamento elettrico comando remoto
VS - Valvola di scarico 3 bar
10
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI

7
a
c
b
Legenda disegni installazione:
Identicazione univoca componente
Identicazione sequenziale operazione da svolgere
Identicazione componente generico o non fornito in
dotazione
a
1
A
1.9 INSTALLAZIONE.
Composizione pacchetto.
Rif. Descrizione Q.tà
a Unità Bollitore 160 litri 1
b Kit accessori per abbinamento a Magis Pro V2 1
c Gruppo Idraulico Monozona 1
Basic Magis Pro in abbinamento a Magis Pro V2.
11
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI

8
1
2
3
3
4
C
A
B
Operazioni di installazione in Solar Container.
Prima di iniziare l’installazione del pacchetto è necessario aprire
completamente il “Solar Container” aprendo il portello (A) e
bloccandolo per evitare che crei intralcio durante le fasi successive
di installazione.
Asportare, inoltre, il coperchio (B) ed il coperchio laterale (C).
12
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI

5
6
d2
9
10
7
a

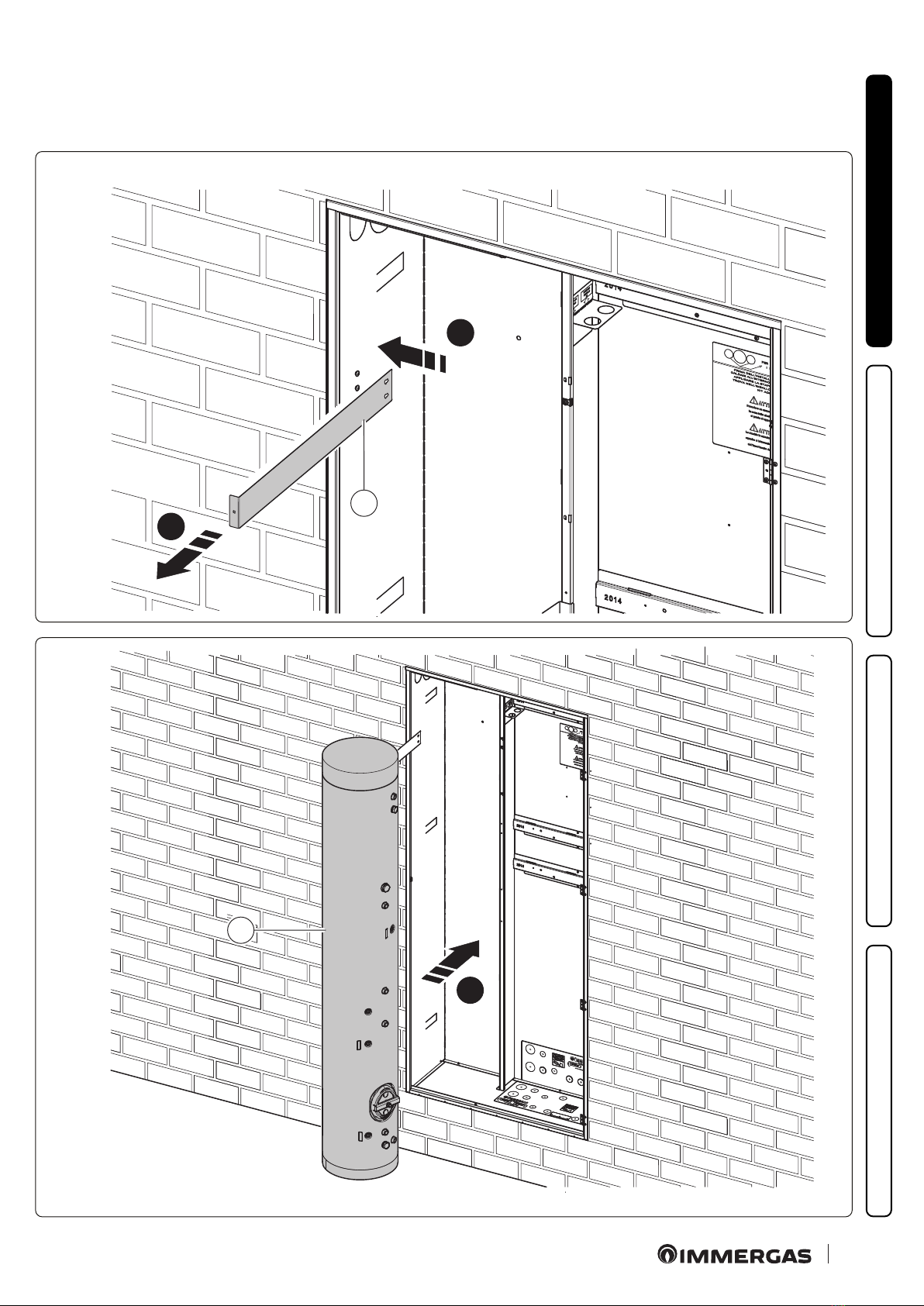

• Inserire e bloccare la fascia contenimento unità bollitore (d2)
sulle viti predisposte sul Solar Container.
• Inserire l'unità bollitore (a) all’interno del Solar Container con la
angia posizionata sul lato destro ed in basso, come ragurato
in Fig. 10.
13
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI

d2
a
11
10
d4
11
12
13
14
14
d6 c
d7
d7
13
12

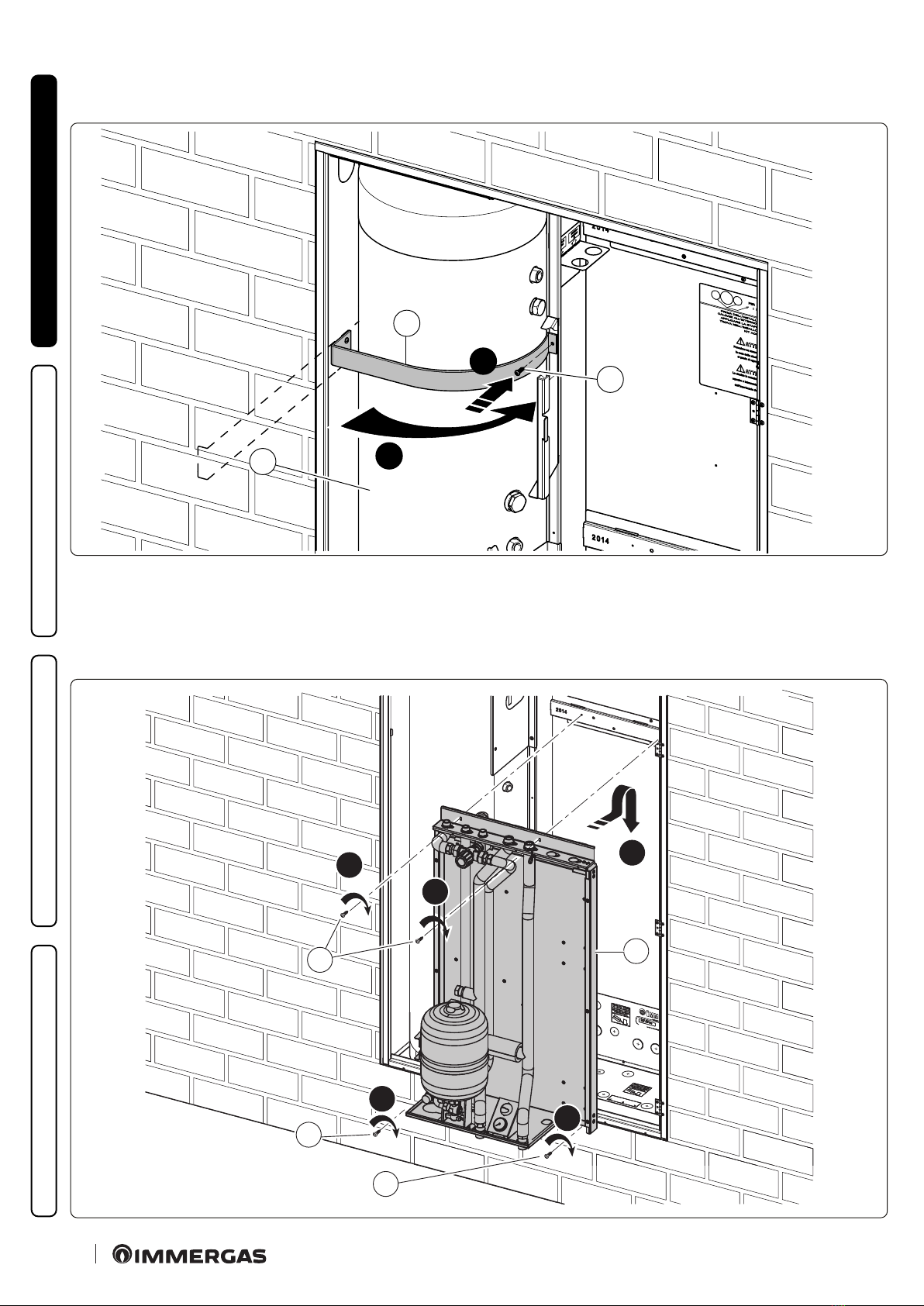

• Piegare la fascia (d2) sull'unità bollitore (a) e ssarla con la vite
(d4) (Fig. 11).
N.B.: nel caso l’installatore lo ritenga necessario, è possibile
bloccare ulteriormente il posizionamento del gruppo idraulico
avvitando viti autoperforanti (d7) attraverso le forature predisposte
sulla parte bassa del gruppo idraulico stesso.
Attenzione: le viti di ssaggio (d6 e d7) sono presenti nel kit
accessori per abbinamento a Magis Pro V2.
• Appendere il gruppo idraulico (c) alla staa centrale predi-
sposta sul Solar Container. Assicurare il posizionamento del
gruppo idraulico avvitando le viti (d6) sulla staa centrale
(Fig. 12 ).
14
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI

AF
13

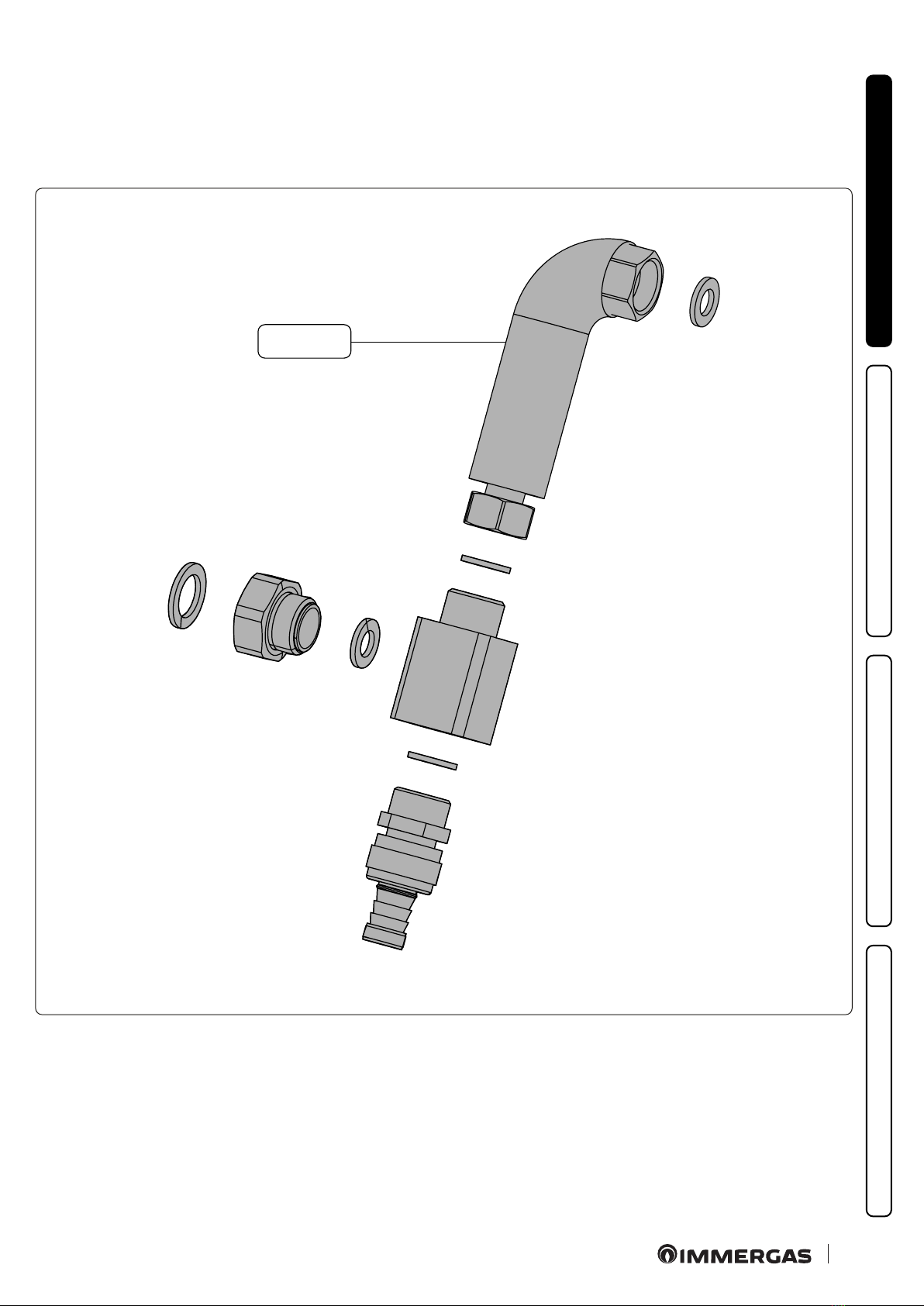

Eseguire l’assemblaggio del rubinetto di svuotamento bollitore con
il relativo tubo di collegamento identicato con la sigla AF (g.13).
Collegare con il gruppo precedentemente assemblato l’unità bol-
litore (a) con il gruppo idronico monozona (c).
15
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI

2
1
1
P
2
P
f
f
e
14

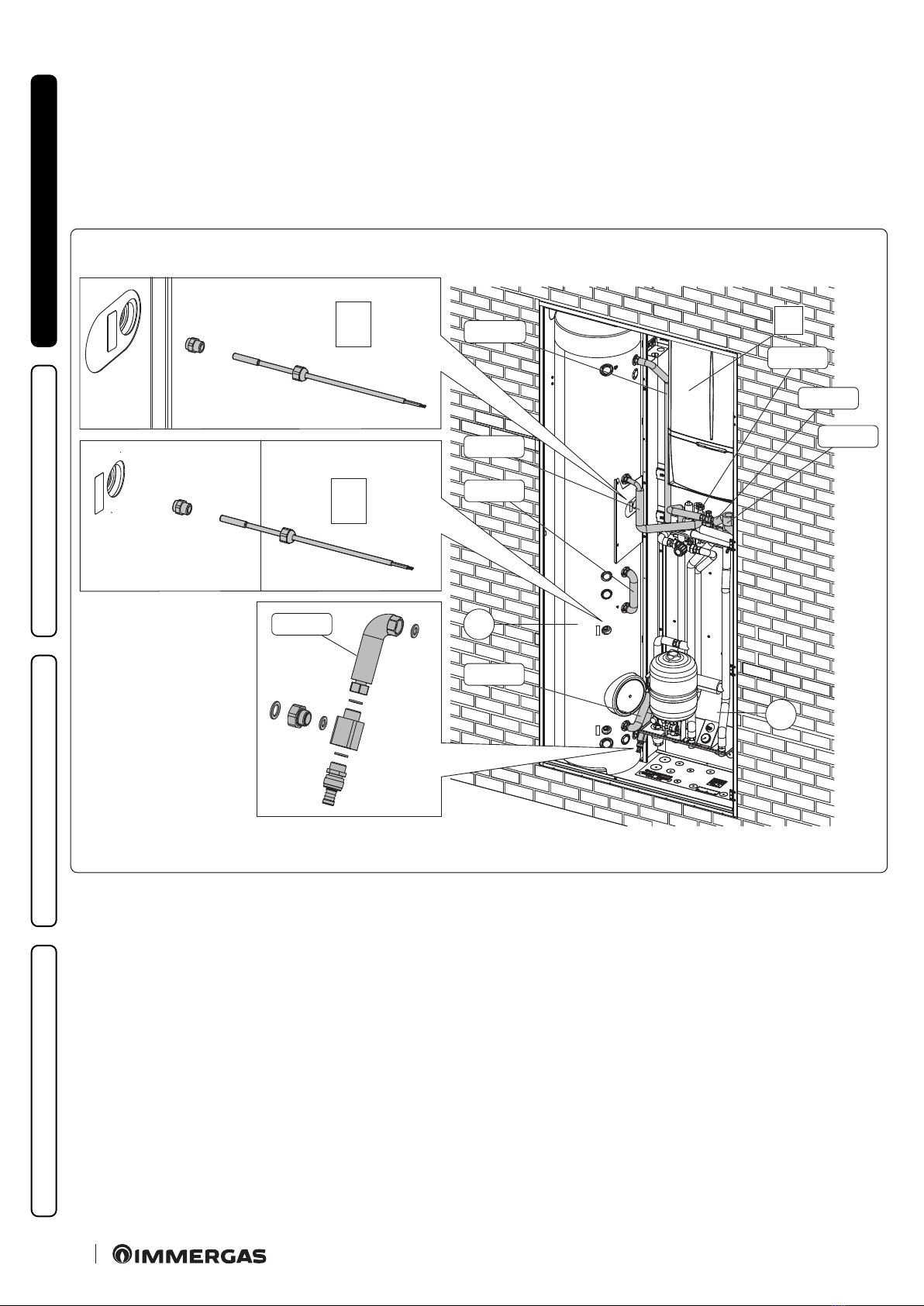

Operazioni di installazione Unità Interna Magis Pro V2 in
Solar Container.
• Avvitare la staa (e) all’apposita traversa superiore
con viti (f).
• Appendere l'unità interna (P) alla staa (e) precedentemente
installata (Fig. 14).
• Smontare dall'Unità Interna Magis Pro V2 la griglia.
N.B.: l'Unità Interna Magis Pro V2 viene fornita con rubinetto di
intercettazione da posizionare sul ritorno dell’impianto.
• Rimuovere il tubo by-pass tra mandata e ritorno unità bollitore
(MU-RU) dall'unità interna.
Attenzione: in questa installazione è indispensabile montare il
tappo con relativa guarnizione sul raccordo di ritorno unità bol-
litore dell'unità interna.
16
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI

P
GP
2
1
LP
15
Come prima operazione collegare la linea frigorifera dell'unità
esterna come indicato in Fig. 15.
Utilizzare i tubi presenti nella scatola accessori identicati con la
sigla LP e GP.
Utilizzando una chiave dinamometrica serrare i dadi (1 e 2)
con una coppia di serraggio come indicato sul libretto dell'unità
esterna.
Per quanto concerne l’allacciamento della linea frigorifera è neces-
sario rispettare tutte le indicazioni contenute nel libretto istruzioni
dell'unità motocondensante esterna.
N.B.: Si suggerisce di applicare una coibentazione termica sull'in-
tera lunghezza dei tubi e sui raccordi di collegamento al ne di
ridurre la formazione di condensa in funzionamento estivo
17
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI

a
c
P
AC
RU
AF
M
MU
MU
R
AF
2
1
16
Utilizzando i tubi presenti all’interno della scatola accessori
eseguire i restanti collegamento idraulico tra Unità Bollitore (a),
Gruppo idraulico monozona (c) e Unità Interna Magis Pro V2
(P), come evidenziato in Fig. 16.
Per un montaggio più agevole iniziare dalle tubazioni più vicine
al muro posteriore no a quelle più vicine all’installatore, ricor-
dandosi di interporre le apposite guarnizioni fornite in dotazione.
La sonda sanitaria (Fig. 16) va inserita nell'apposita sede "1" (Rif.
17 Fig. 47) quando non è presente la resistenza elettrica sanitario.
Viceversa va inserita nella sede "2" (Rif. 10 Fig. 47).
Alla ne dell'installazione coibentare tutti i raccordi con il mate-
riale presente all'interno della scatola accessori.
18
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI

17
2
2
1
1
G
G
f
e
f
18
Y
W
Operazioni di installazione Unità Interna Magis Combo Plus
V2 in Solar Container.
Per installare questa versione è necessario disporre del kit accessori
per abbinamento Magis Combo plus V2.
Scartare dal "gruppo accessori Basic Magis Pro i componenti indi-
cati (Rif. Y Fig. 18) ed utilizzare quelli presenti nel kit aggiuntivo
optional e forniti nel gruppo accessori per abbinamento Magis
Combo plus V2.(Rif. W Fig. 18).
Successivamente procedere nel seguente modo:
• Avvitare la staa (e) all’apposita traversa superiore con viti (f).
• Appendere l'unità interna (G) alla staa (e) precedentemente
installata (Fig. 17).
• Rimuovere il tubo by-pass tra mandata e ritorno unità bollitore
(MU-RU) dall'unità interna.
Basic Magis Pro in abbinamento a Magis Combo Plus.
19
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI

19
1
2
3
4
Legenda:
1-2 - Forniti nel kit accessori
3-4 - Presente in Magis Combo Plus
Attenzione: (Fig. 19): smontare dall'Unità Interna Magis Combo
Plus V2 la griglia e il rubinetto gas a squadro. Ruotare di 40° in
senso antiorario il rubinetto d'intercettazione sul ritorno della Ma-
gis Combo Plus V2 per collegarlo al relativo tubo del kit accessori.
N.B.: Per la scelta della fumisteria Immergas da abbinare all’U-
nità Interna Magis Combo V2 fare riferimento alle indicazioni
riportate all’interno del manuale specico di uso e manutenzione
della stessa.
20
INSTALLATORE
UTENTEMANUTENTORE
DATI TECNICI
