Indiana Line NOTA-X Series User manual

Nota X
INSTRUKCJA OBSŁUGI

IMPORTANTE!
Leggete attentamente
queste istruzioni prima di
installare i diffusori: vi
aiuteranno ad ot-tenere le
migliori prestazioni.
IMPORTANT!
Please read carefully these
instructions before setting
up your loudspeakers: you
will be able to obtain the
best performances.
2

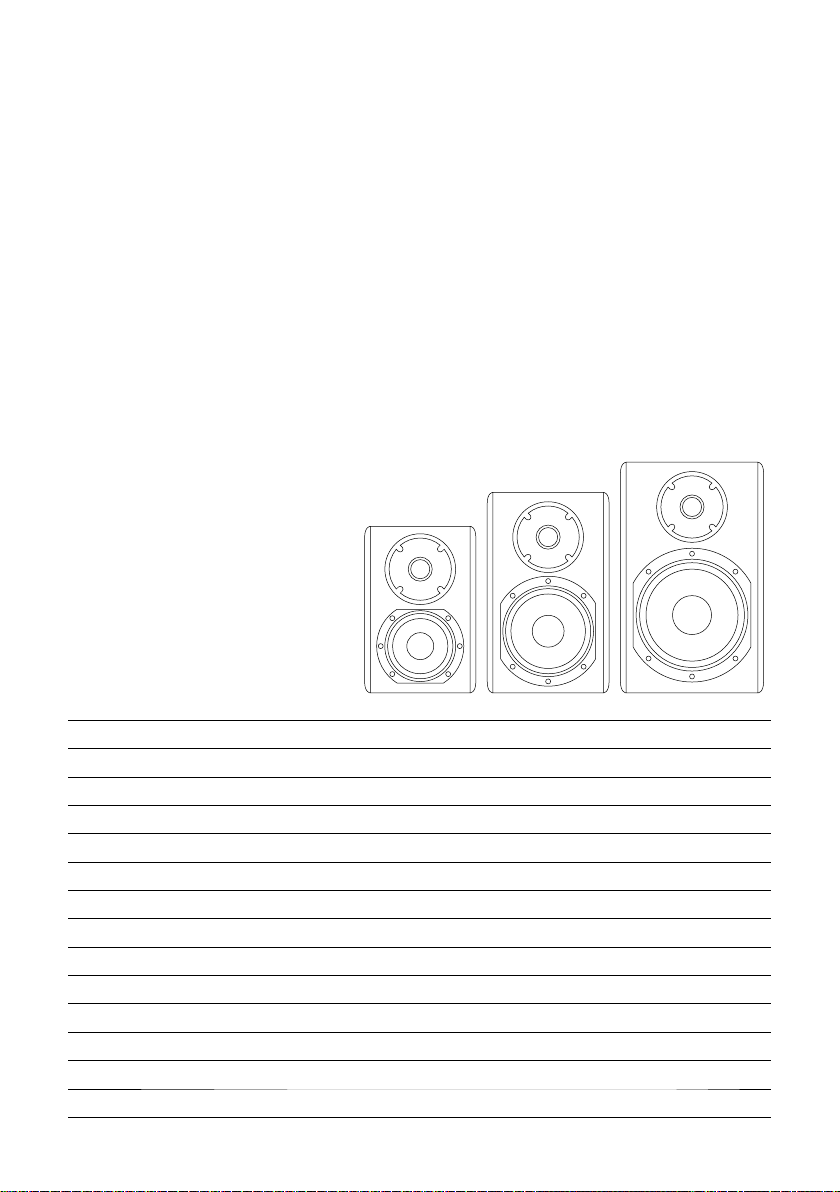

NOTA 240 X NOTA 250 X NOTA 260 X
diffusore acustico / speaker system / system 2-way / 2-drożny 2-way / 2-drożny 2-way / 2-drożny
tipo di carico / enclosure type / obudowa
bass-reflex bass-reflex bass-reflex
amplificatore / suggested amplifier / zalecany wzmacniacz [W]
30 ÷ 60 30 ÷ 80 30 ÷ 100
impedenza / amplifier load impedance / impedancja ohm
4 ÷ 8 4 ÷ 8 4 ÷ 8
risposta / frequency response / pasmo przenoszenia
hertz 54
÷ 22000 48 ÷ 22000 44 ÷ 22000
sensibilità / sensitivity / czułość (12.83 V / 1 m)
dB 89 90 92
woofer / woofer / nisko-tonowy (dia / średnica)
mm 107 135 166
midrange / midrange / średnio-tonowy (dia / średnica)
mm ---
cupola tweeter / tweeter dome / wysoko-tonowy (dia/średnica)
mm 262626
crossover / crossover frequency / częstotliwość przejścia
hertz 3000 2800 2600
schermatura / shielded loudspeakers / bi-amping
no / brak no / brak no / brak
dimensioni / dimensions / wymiary
mm 160 x 1235 x 160 175 x 1285 x 1255 1205 x 3125 x 1290
peso / weight / waga
Kg 112.112 3.4 5.112
WAŻNE!
Przeczytaj uważnie poniższą
instrukcję przed
skonfigurowaniem głośników.
Będziesz mógł uzyskać
najlepsze wyniki.

3
NOTA 550 X
diffusore acustico / speaker system / system
3-way / 3-drożny
tipo di carico / enclosure type / obudowa
bass-reflex
NOTA 740 X
3-way / 3-drożny
bass-reflex
amplificatore / suggested amplifier / zalecany wzmacniacz [W]
30 ÷ 130 30
÷ 100
impedenza / impedance / impedancja ohm
4 ÷ 8 4
÷ 8
risposta / frequency response / pasmo przenoszenia
hertz 38
÷ 22000 60
÷ 22000
sensibilità / sensitivity / czułość (12.83 V / 1 m)
dB 91 92
woofer / woofer / nisko-tonowy (dia / średnica)
mm 135 2 x 107
midrange / midrange / średnio-tonowy (dia / średnica)
mm 135 -
cupola tweeter / tweeter / wysoko-tonowy (dia / średnica)
mm 26 26
crossover / crossover frequency / częstotliwość przejścia
hertz 250 / 2800 2600
schermatura / shielded loudspeakers / bi-amping
no / brak yes / tak
dimensioni / dimensions / wymiary
mm 175 x 880 x 275 400 x 130 x 235
peso / weight / waga
Kg 11.4 4.6

I diffusori acustici Indiana Line sono stati svi-luppati per garantire le prestazioni
necessarie a soddisfare le esigenze di fedeltà, dinamica e tenuta in potenza richieste
anche dalle più recenti tecniche di registrazione.
Questi diffusori, abbinati ad un impianto ste-reo od un sistema Home Cinema,
permettono di ricreare nell’ambiente d’ascolto le coinvol-genti emozioni di un concerto
live o l’atmosfe-ra della colonna sonora di un film.
In un sistema stereo è bene che la distanza tra i due diffusori non sia inferiore ad un
paio di metri. Il punto d’ascolto ideale è posto al cen-tro dei due diffusori, ad una
distanza pari a quella tra le due casse.
The Indiana Line loudspeakers are been devel-oped to warrant high performances as to
meet the musical quality precision, dynamic range and power handling capability
required by the most advanced recording techniques.
These speakers, matched with a hi-fi stereo or Home Cinema system, allow to recreate
in your listening room the enrapturing emotion of a live concert or the atmosphere of a
movie sound track.
The right distance between the two speakers have to be not closer than a couple of
meters. The ideal listening area is at the centre of the speaker systems, at an equal
distance from the boxes.
4
Głośniki Indiana Line zostały opracowane w celu zagwarantowania najwyższej jakości
brzmienia, aby sprostać muzycznej precyzji, dynamicznemu zakresowi i możliwościom
przenoszenia mocy wymaganym przez najbardziej zaawansowane techniki nagrywania.
Głośniki te, w połączeniu ze sprzętem stereo Hi-Fi lub zestawem kina domowego,
pozwalają odtworzyć w Twoim pokoju odsłuchowym porywające emocje z koncertu na
żywo lub atmosferę ścieżki dźwiękowej filmu.
Właściwa odległość między dwoma głośnikami nie może być mniejsza niż kilka metrów.
Idealny obszar odsłuchu znajduje się na środku systemów głośnikowych, w równej
odległości od głośników.

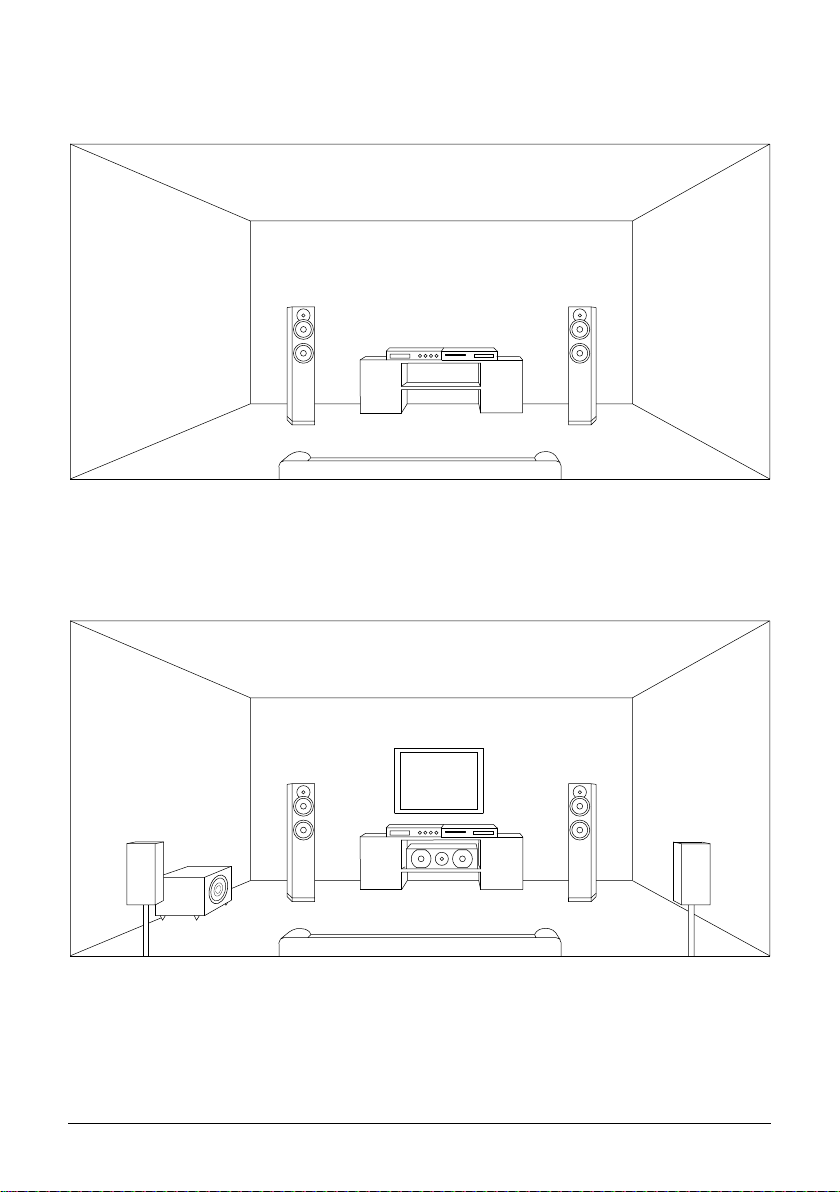

Sistema hi-fi stereo (2.0 canali) _ Hi-Fi stereo system (2.0 channels)
Sistema home cinema (5.1 canali) _ Home cinema system (5.1 channels)
5
System stereo (2.0)
System kina domowego (5.1)

6
POSITIONING
Do not place the speakers near to heat sources and away from dust or moisture.
Positioning speakers, please remember that the acoustical characteristics of the room play an
important role in the sound quality:
•a room with not much furniture and/or with large windows increases the high frequencies;
•a room with a lot of furniture and/or carpets and curtains decreases the high frequencies;
• placing the speakers close to a wall or a corner the level of low frequencies is increased;
• placing the speakers in a recess the frequency response can be changed;
if this location cannot be avoid, put the front panels of the speakers outside the recess.
Nel posizionare i diffusori, tenete presente che le caratteristiche acustiche del locale giocano un
ruolo importante nella riproduzione del suono:
•un ambiente con pochi mobili e/o grandi superfici vetrate incrementa le alte frequenze;
•un ambiente con molti mobili e/o tappeti/tendaggi assorbe le alte frequenze;
• posizionando i diffusori vicino ad una parete o un angolo si rinforzano le basse frequenze;
• posizionando i diffusori all’interno di nicchie si potrebbe alterare la risposta in frequenza;
se ciò non può essere evitato, posizionate la parte anteriore dei box fuori dalla nicchia.
POSIZIONAMENTO
Evitate di collocare i diffusori vicino a fonti di calore, in zone esposte a polvere o umidità.
POZYCJONOWANIE
Nie umieszczaj głośników w pobliżu źródeł ciepła, takich jak grzejniki, kaloryfery, piecyki itp., oraz
trzymaj je z dala od kurzu i wilgoci.
Ustawiając głośniki pamiętaj, że właściwości akustyczne pomieszczenia odgrywają ważną rolę
w jakości dźwięku:
• pokój z niewielką ilością mebli i/lub z dużymi oknami wzmacnia wysokie tony;
• pokój z dużą ilością mebli i/lub dywanów i zasłon osłabia wysokie tony;
• umieszczenie głośników blisko ściany lub w rogu pomieszczenia, zwiększa poziom niskich tonów;
Zalecamy nałożenie pod spód głośnika dołączonych do głośników podkładek samoprzylepnych.
• umieszczenie głośników we wnęce, może zmienić pasmo przenoszenia.

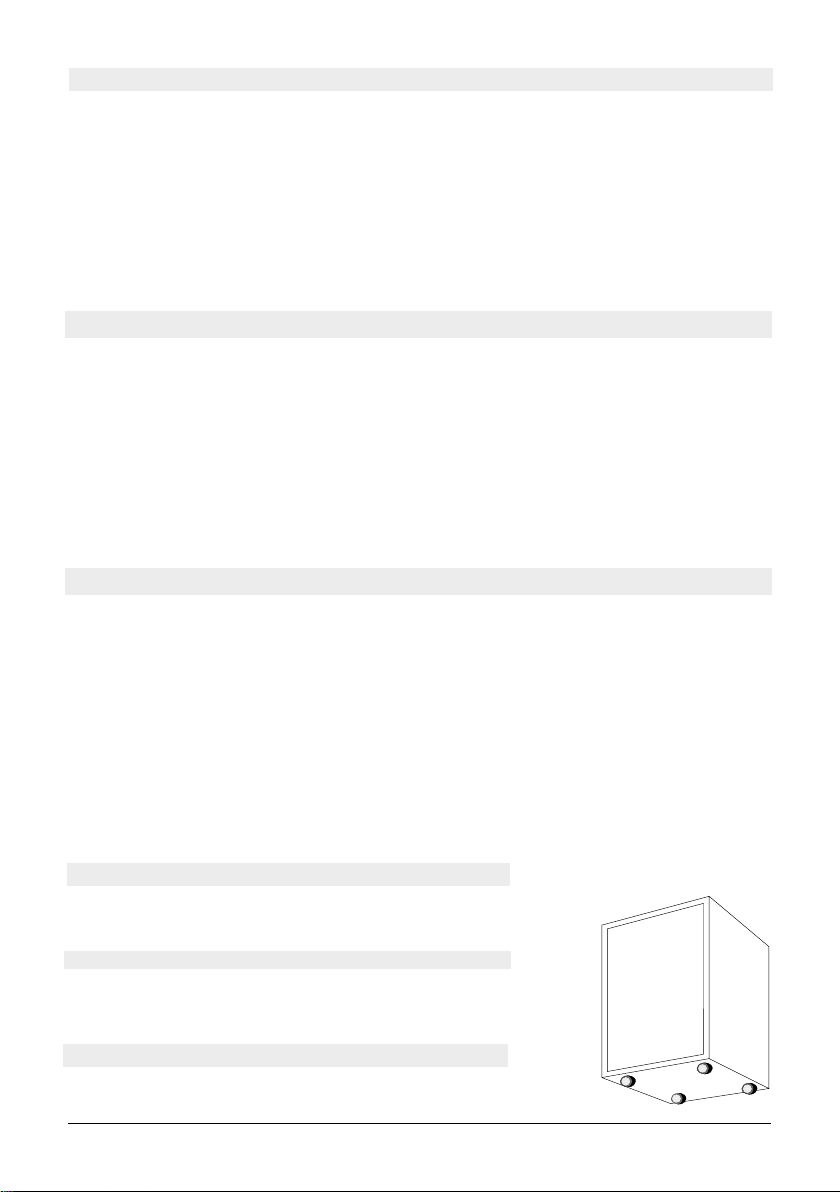

PIEDINI IN GOMMA
Suggeriamo di applicare sul fondo del box i gommini adesivi
in dotazione.
RUBBER FEET
We suggest to apply on the bottom of the box the supplied
adhesive pads.
GUMOWE PODKŁADKI
Zalecamy zamontowanie pod spodem głośnika dołączonych
podkładek samoprzylepnych.

7

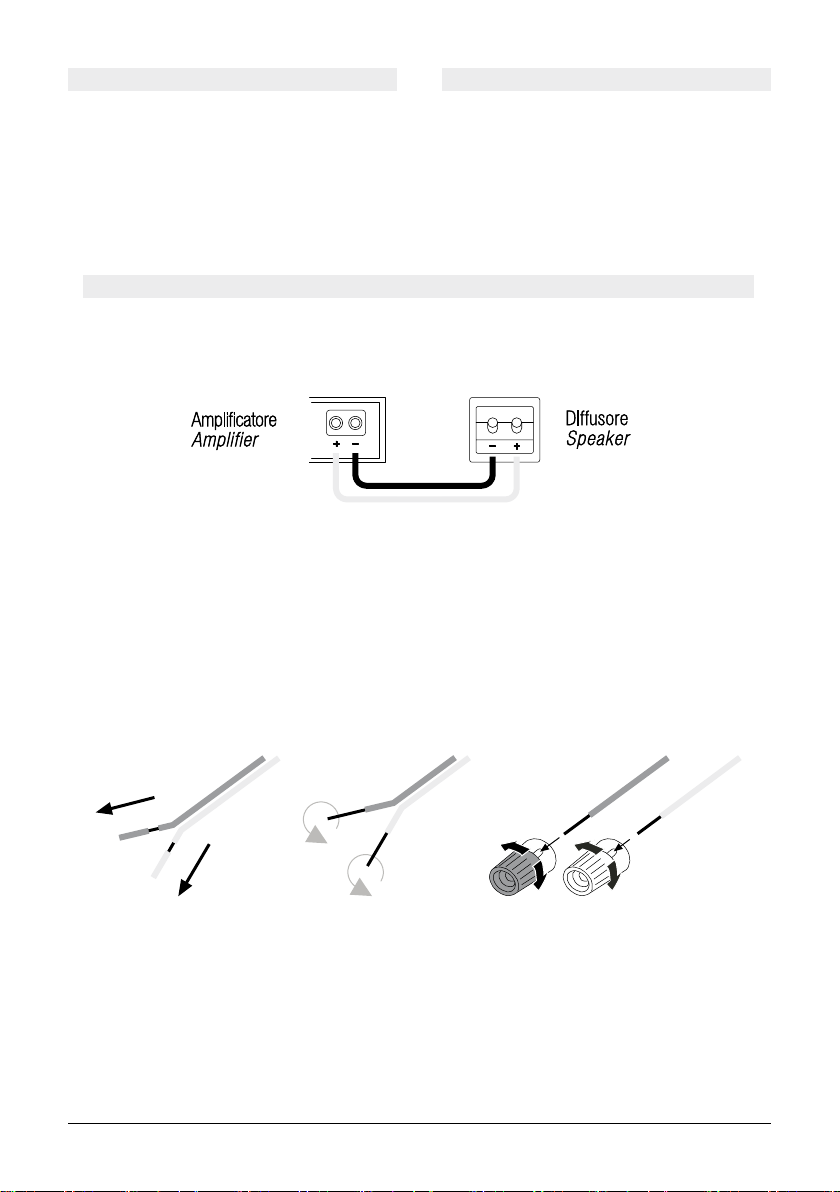

E’ bene che tutti i collegamenti siano fatti con
l’amplificatore spento.
Verificate che l’impedenza di carico non sia
inferiore a quella accettata dall’amplificatore.
Collegate i diffusori all’amplificatore con cavo di
buona qualità, di sezione proporzionata alla
lunghezza: 1,5 millimetri quadri sino a tre metri;
2,5 millimetri per lunghezze superiori.
Rispettate le polarità: eventuali errori di fase
(inversione di polarità) possono ridurre le pre-
stazioni del sistema audio. Abitualmente il co-lore
rosso e/o il segno “+” indicano il positivo, il colore
nero e/o il segno “-” indicano il negativo.
Verificate che nessun filo metta in cortocircuito le
uscite degli altoparlanti. Controllate che i morsetti dei
diffusori siano ben serrati.
All connections should be made with the
amplifier switched off.
Check that the load impedance is not lower than
the amplifier can accept.
Link the speakers by using good quality cables;
the cable cross section have to be proportionate
to the length: 1,5 square millimeters up to three
metres; 2,5 millimeters for greater lengths.
Keep the polarities: in the event of wrong phase
(opposite polarity) the performances of the au-dio
system can be reduced. Usually the positive is
marked with the red color and/or the “+” sign, the
negative with the black and/or the “-” sign.
Ensure that no stray strands of wire are shorting
speaker outputs together. Check that the
loudspeaker terminals are tight.
COLLEGAMENTO LINKING
PODŁĄCZANIE
Wszystkie podłączenia powinny być wykonywane przy wyłączonym amplitunerze.
Sprawdź czy impedancja obciążenia nie jest niższa niż obsługiwana przez amplituner.
Podłącz głośniki stosując przewody wysokiej jakości; przekrój kabla musi być proporcjonalny do długości:
1,5 milimetra kwadratowego do trzech metrów; 2,5 milimetra dla większych długości.
Wzmacniacz Głośnik
Zwróć uwagę na polaryzację: w przypadku niewłaściwej fazy (przeciwna biegunowość) wydajność systemu
audio może zostać zmniejszona. Zwykle dodatni jest oznaczony kolorem czerwonym i / lub znakiem „+”, ujemny
czarnym i / lub znakiem „-”.
Upewnij się, czy żadna żyłka przewodu nie zwiera razem wyjść głośnikowych.
Sprawdź, czy zaciski głośników są dokręcone.

Before fine tuning, please check that all the
connections are correct and the polarities too.
Follow the instruction manual of your ampli-fier to
adjust the speaker levels and/or fur-ther controls.
To locate the position supplying the best per-
formances, try to move the speakers inside your
listening room, even small differences can supply
important acoustical changes. As well, try to rotate
the speakers to find the right acoustical position.
Sound of all loudspeakers improves with the time:
the better performances can be matched just after
several hours of listening.
Prima di effettuare la messa a punto del siste-ma,
controllate nuovamente tutti i collegamenti e le
polarità.
Fate riferimento al manuale di istruzioni del vo-stro
amplificatore per regolare i livelli dei diffu-sori e/o
per eventuali ulteriori controlli.
Spostate i diffusori all’interno della stanza per
individuare la posizione che fornisce le migliori
prestazioni, anche piccoli cambiamenti possono
fornire grandi differenze acustiche.
Inoltre, provate a ruotare i diffusori per indivi-duare
la posizione che offre la migliore acustica.
Il suono di tutti i diffusori migliora con il tempo: le
prestazioni ottimali si ottengono solo dopo alcune
decine di ore di ascolto.

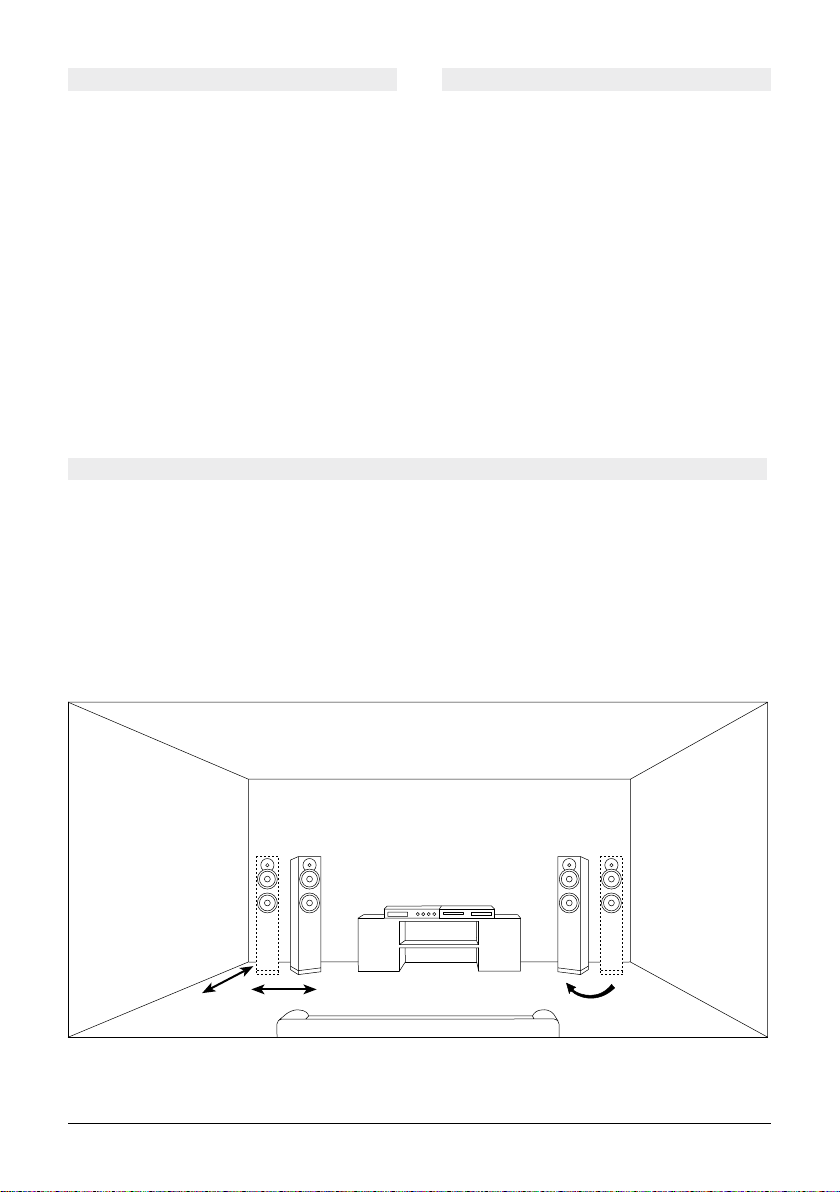

Individuate il miglior suono spostando i diffusori _ Find the right sound moving the speakers
MESSA A PUNTO FINE TUNING
8
Przed rozpoczęciem strojenia sprawdź, czy wszystkie połączenia i polaryzacje są wykonane prawidłowo.
Postępuj zgodnie z instrukcją obsługi wzmacniacza, aby wyregulować poziomy głośników i / lub inne elementy
sterujące.
Aby znaleźć pozycję zapewniającą najlepszą wydajność, spróbuj przenieść głośniki w
różne miejsca swojego pokoju odsłuchowego. Nawet niewielkie różnice mogą zapewnić
poważne zmiany akustyczne. Spróbuj także obrócić głośniki, aby znaleźć właściwą pozycję akustyczną.
Z czasem dźwięk wszystkich głośników poprawia się: lepsze brzmienie można odczuć już po kilku godzinach
słuchania.
STROJENIE
Znajdź najbardziej odpowiednie dla Ciebie brzmienie, przestawiając głośniki.

9
Conservate questo manuale: potrà servire in futuro.
Il mancato rispetto dei requisiti del presente manuale
invalida la garanzia.
Vi consigliamo di conservare l’imballo originale per
un utilizzo futuro: i danni di trasporto a cau-sa di
imballaggio non corretto non sono coperti da
garanzia, anche in caso di assistenza.
I diffusori sono provvisti di griglia frontale per
proteggere gli altoparlanti. E’ possibile l’uso senza la
griglia, ma raccomandiamo questa protezione per
evitare danni accidentali ai com-ponenti. Non toccate
gli altoparlanti perché si possono danneggiare.
Per pulire, utilizzate un panno asciutto e morbido.
Non utilizzate detergenti liquidi o spray.
SUGGERIMENTI
Keep this manual for future reference. Failure to
comply with the requirements of this manual will void
the warranty.
We suggest you to retain the original pack-ing for
future use: the freight damages due to incorrect
packaging shall not be covered by the warranty, in
the event of servicing too.
The loudspeakers are equipped with a front grille to
protect drivers. It is possible to use them without this
grille, but we recommend this protection to prevent
accidental damage to the drivers. Do not touch the
speakers as damage may easily result.
Use a soft dry cloth to clean the speakers. Do not use
liquid or aerosol cleaners.
SUGGESTIONS
Per interfacciare correttamente il suono di Nota 12
1240, 1250, 1260 e 740 con l’acustica della stanza, è
possibile cambiare il livello delle bas-se frequenze
inserendo il tampone in spugna in dotazione nel
condotto reflex: abitualmente quando il diffusore è
collocato in una nicchia.
To rightly match the sound of Nota 1240, 1250, 1260
and 740 with the acoustics of your room, it is possible
to change the bass frequencies level, simply fitting
the supplied foam plug into the reflex vent: usually
when the speaker is placed inside a recess.
TAMPONE IN SPUGNA FOAM PLUG
DODATKOWE WSKAZÓWKI
Zachowaj tę instrukcję na przyszłość. Nieprzestrzeganie jej wymagań może spowodować utratę gwarancji.
Sugerujemy zachowanie oryginalnego opakowania gdyż może przydać się w przyszłości: szkody powstałe
w wyniku transportu w niewłaściwym opakowaniu nie będą objęte gwarancją, również w przypadku serwisowania.
Kolumny wyposażone są w maskownicę chroniącą głośniki. Można ich używać bez maskownicy, ale zalecamy jej
założenie, aby zapobiec przypadkowemu uszkodzeniu głośników. Nie dotykaj głośników, ponieważ może to
spowodować wgniecenie kopułki i/lub uszkodzenie.
Do czyszczenia głośników używaj miękkiej suchej ściereczki. Nie korzystaj ze środków czyszczących w postaci
płynu czy aerozolu.
Aby odpowiednio dopasować dźwięk do akustyki pomieszczenia, można zmienić poziom częstotliwości niskich
tonów, dopasowując dostarczoną piankową zatyczkę do otworu wentylacyjnego: zwykle, gdy głośnik jest
umieszczony we wnęce.
ZATYCZKA PIANKOWA

I diffusori Indiana Line sono progettati in Italia, la produzione è made in PRC.
Indiana Line loudspeakers were designed in Italy, production is made in the PRC.
Głośniki Indiana Line zostały zaprojektowane we Włoszech, produkcję wykonano w ChRL.
www.indianaline.com
Distributore generale / General distributor / Generalny
dystrybutor: Audio Klan Janusz Prządka sp.j.
ul. Gen. Andersa 12 lok. LU2
00-201 Warszawa
Polonia / Poland / Polska
www.audioklan.com.pl
e-mail: [email protected]
tel. [phone]
Periodo di garanzia: 24 mesi dalla data di vendita.
Condizioni di garanzia sul mercato polacco disponibili su: https://audioklan.pl/warunki-gwarancji.
Condizioni di garanzia su altri mercati: contattare il distributore locale.
Warranty period: 24 months from the date of sale.
Warranty conditions on the Polish market available at: https://audioklan.pl/warunki-gwarancji.
Warranty conditions on other markets - please contact your local distributor.
Okres gwarancji: 24 miesiące od daty sprzedaży.
Warunki gwarancji na rynku polskim dostępne na: https://audioklan.pl/warunki-gwarancji.
Warunki gwarancji na pozostałych rynkach – prosimy o kontakt z lokalnym dystrybutorem.
Il prodotto non può essere smaltito con i normali contenitori per rifiuti. È responsabilità dell'utente
consegnare l'apparecchiatura di scarto a un punto di raccolta designato per il riciclaggio dei rifiuti
generati da apparecchiature elettriche ed elettroniche.
The product cannot be disposed of with ordinary waste containers. It is the user's responsibility
to hand over the waste equipment to a designated collection point for the recycling of waste
generated from electrical and electronic equipment.
10
PRODUZIONE
PRODUCTION
PRODUKCJA
DISTRIBUZIONE
DISTRIBUTION
DYSTRYBUCJA
GARANZIA
WARRANTY
GWARANCJA
/
/
/
/
/
/
Produktu nie można wyrzucać do zwykłych pojemników na odpady. Obowiązkiem użytkownika
jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów
powstałych ze sprzętu elektrycznego i elektronicznego.
