iNels RFTI-20 User manual

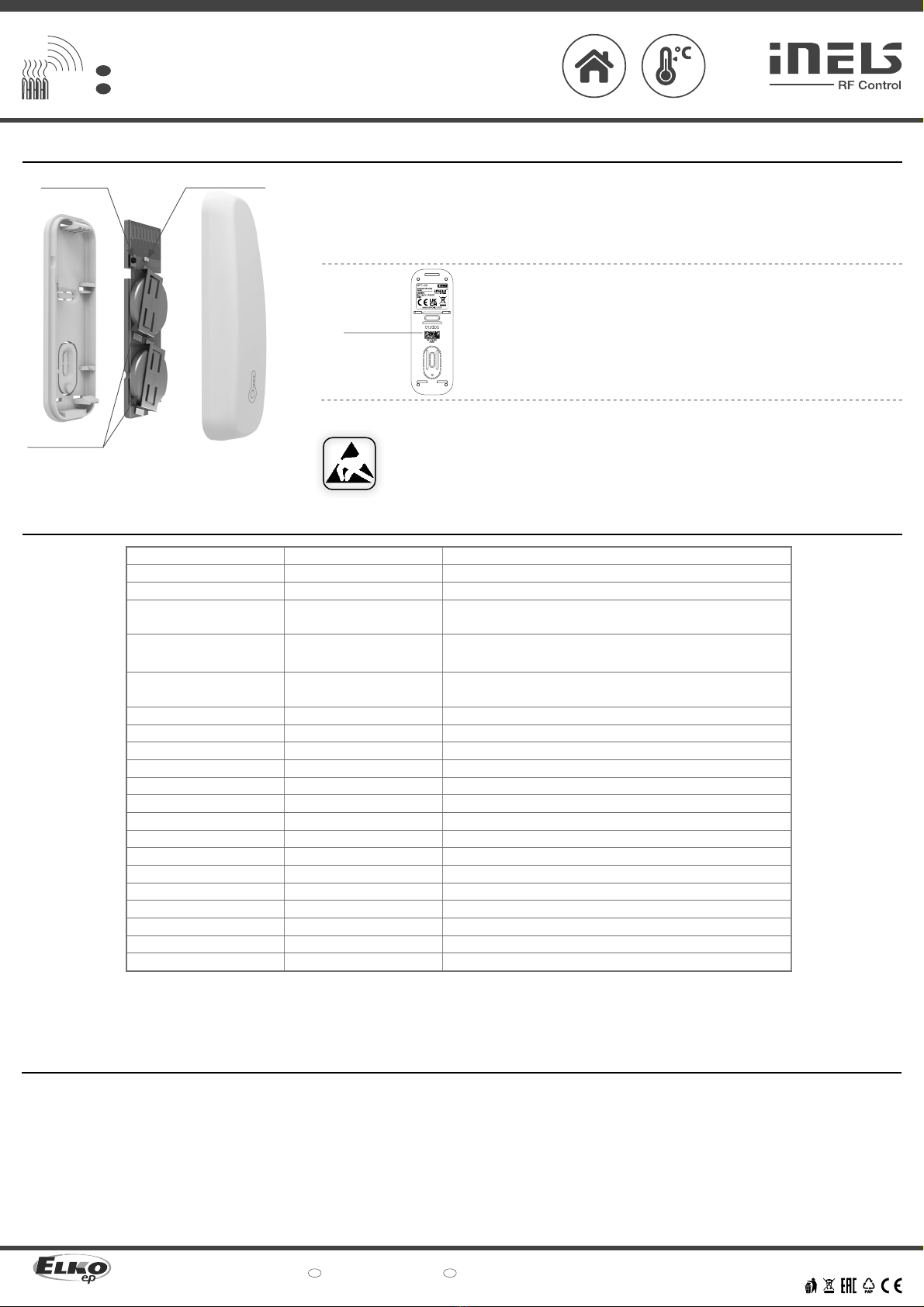

RFTI-20
Temperature and humidity sensor
EN
Made in Czech Republic
Characteristics /
mounting
Assembly /
Radio frequency signal penetration through various construction materials /
• The temperature and humidity sensor is intended for measuring temperature and
humidity in residential and industrial premises.
• With an internal sensor, it measures temperature in the range of -10 to +50 °C and
humidity in the range of 0-90% and sends the measured values at regular intervals to
the system element (eLAN-RF, RF Touch) for further work with these values.
• When the temperature changes by 0.5 °C or the humidity changes by 5%, it sends
the value to the system element immediately, if the value change is smaller, it
communicates with the system element at intervals of 1x every 20 minutes.
• Battery power supply (2x 3 V CR 2032 batteries - included in the package) with
lifetime approx. 1 year (according to ambient temperature cycling).
• Range up to 160 m (in open space), in case of insufficient signal between controller
and system element use RFRP-20 signal repeater or elements with protocol
• RFIO2 that support this feature.
• Communication frequency with two-way RFIO protocol.
Avoid rapid temperature changes, direct sunlight and excessive moisture.
The temperature actuator should not be located near windows or heating equipment, etc.,
which could affect the internal temperature sensor.
°C
1/2
Insertion and replacement of a battery /




RFRP-20N

RF
Touch 60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards
reinforced
concrete metal partitions common glass
Use the screwdriver carefully
snap off the front cover.
Carefully snap the front cover back on.
Insert 2 CR2032 batteries into the battery holder.
Pay attention to the polarity.
RFTI-20
Teplotní a vlhkostní senzor
CZ
www.elkoep.com
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: [email protected]
EN Support: [phone] | CZ Technická podpora: [phone]
Charakteristika
• Teplotní a vlhkostní senzor je určen pro měření teploty a vlhkosti v obytných a prů-
myslových prostorech.
• Interním čidlem měří teplotu v rozsahu -10 až +50 °C a vlhkost v rozsahu 0-90% a
naměřené hodnoty v pravidelných intervalech zasílá do systémového prvku (eLAN-
-RF, RF Touch) pro další práci s těmito hodnotami.
• Při změně teploty o 0,5 °C nebo změně vlhkosti o 5% vysílá hodnotu do systémo-
vého prvku okamžitě, pokud je změna hodnoty menší, komunikuje se systémovým
prvkem v intervalech 1x za 20min.
• Bateriové napájení (2x 3 V baterie CR 2032 – součástí balení) s životností cca 1 rok
(dle cyklování okolní teploty).
• Dosah až 160 m (na volném prostranství), v případě nedostatečného signálu mezi
ovladačem a prvkem použijte opakovač signálu RFRP-20 nebo prvky s protokolem
RFIO2, které tuto funkci podporují.
• Komunikační frekvence s obousměrným protokolem RFIO.
Montáž
montáž
Nevystavujte prudkým teplotním změnám, přímému slunečnímu záření a nadměrné vlhkosti.
Teplotní prvek umístěte tak, aby nebyly v blízkosti oken nebo topných zařízení apod., která by
mohla ovlivňovat interní teplotní senzor.
Prostup radiofrekvenčních signálů různými stavebními materiály
cihlové zdi
dřevěné konstrukce
se sádrokart.
deskami
vyztužený beton kovové přepážky běžné sklo
Vložení a výměna baterie
Pomocí šroubováku opatrně
vycvakněte přední kryt.
Opatrně zpět nacvakněte přední kryt.
2 ks baterii CR2032 zasuňte do držáku baterií.
Pozor na polaritu.

RFTI-20 measures the temperature and humidity with a sensor, and sends data in regular
intervals to the RF Touch and other system elements.
RFTI-20
Temperature and humidity sensor
EN
Made in Czech Republic
Programming with the RF control unit RF Touch (eLAN-RF) /
address /
Description of function /
Programming /
An address listed on the front of the actuator is used for programming and
controlling a temperature actuator by RF Touch (eLAN-RF).
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing.
Installation and connection can be carried out only by a person with adequate professional qualification upon
understanding this instruction manual and functions of the device, and while observing all valid regulations.
Trouble-free function of the device also depends on transportation, storing and handling. In case you notice any
sign of damage, deformation, malfunction or missing part, do not install this device and return it to its seller. It
is necessary to treat this product and its parts as electronic waste after its lifetime is terminated. Before starting
installation, make sure that all wires, connected parts or terminals are de-energized. While mounting and servicing
observe safety regulations, norms, directives and professional, and export regulations for working with electrical
devices. Do not touch parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe
correct location of RF components in a building where the installation is taking place. RF Control is designated only
for mounting in interiors. Devices are not designated for installation into exteriors and humid spaces. The must not
be installed into metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is
then impossible. RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an
obstruction, interfered, battery of the transceiver can get flat etc. and thus disable remote control.
Warning
Technical parameters /
Supply voltage:
Battery life:
Transmission indication / function:
Temperature and humidity mea-
surement:
Temp. measurement range and
accuracy:
Humidity measurement range and
accuracy:
Output
Signal transmission method:
Frequency:
Function repeater:
Method of signal transmission:
Range:
Other data
Operating temperature:
Operating position:
Mounting:
Protection:
Contamination degree:
Dimensions:
Weight:
Related standards:
2/2
Indication /
Safe handling /
When handling a device unboxed it is important to avoid contact with liquids. Never place the device on the
conductive pads or objects, avoid unnecessary contact with the components of the device.
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each units.
Between the individual commands must be an interval of at least 1s.
Status indication
Test button
Baterie 2×2032
Teplotní a vlhkostní senzor
CZ
www.elkoep.com
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: [email protected]
EN Support: [phone] | CZ Technická podpora: [phone]
Indikace
Programování se systémovým prvkem RF Touch (eLAN-RF)
Popis funkce
RFTI- 20 měří teplotu a vlhkost snímačem a posílá údaje v pravidelných intervalech do RF Touch
(eLAN-RF)a dalších systémových prvků.
adresa
Programování
Pro programování a ovládání teplotního senzoru systémovým prvkem RF
Touch (eLAN-RF) slouží adresa, uvedená na přední straně senzoru.
Bezpečná manipulace s přístrojem
Při manipulaci s prvkem bez krabičky je důležité zabránit kontaktu s tekutinami. Prvek nikdy nepokládejte na vodivé
podložky a předměty, nedotýkejte se zbytečně součástek na prvku.
Technické parametry
Návod na použití je určen pro montáž a pro uživatele zařízení. Návod je vždy součástí balení. Instalaci a připojení
mohou provádět pouze pracovníci s příslušnou odbornou kvalifikací, při dodržení všech platných předpisů, kteří se
dokonale seznámili s tímto návodem a funkcí prvku. Bezproblémová funkce prvku je také závislá na předchozím
způsobu transportu, skladování a zacházení. Pokud objevíte jakékoliv známky poškození, deformace, nefunkčnosti
nebo chybějící díl tento prvek neinstalujte a reklamujte jej u prodejce. S prvkem či jeho částmi se musí po ukončení
životnosti zacházet jako s elektronickým odpadem. Před zahájením instalace se ujistěte, že všechny vodiče,
připojené díly či svorky jsou bez napětí. Při montáži a údržbě je nutné dodržovat bezpečnostní předpisy, normy,
směrnice a odborná ustanovení pro práci s elektrickými zařízeními. Nedotýkejte se částí prvku, které jsou pod
napětím - nebezpečí ohrožení života. Z důvodu prostupnosti RF signálu dbejte na správné umístění RF prvků v
budově, kde se bude instalace provádět. RF Control je určen pouze pro montáž do vnitřních prostor. Prvky nej-
sou určeny pro instalaci do venkovních a vlhkých prostor, nesmí být instalovány do kovových rozvaděčů a do
plastových rozvaděčů s kovovými dveřmi - znemožní se tím prostupnost radiofrekvenčního signálu. RF Control se
nedoporučuje pro ovládání přístrojů zajišťujících životní funkce nebo pro ovládání rizikových zařízení jako jsou např.
čerpadla, el. topidla bez termostatu, výtahy, kladkostroje ap. - radiofrekvenční přenos může být zastíněn překážkou,
rušen, baterie vysílače může být vybita ap. a tím může být dálkové ovládání znemožněno.
Varování
Upozornění:
Při instalaci systému iNELS RF Control musí být dodržená minimální vzdálenost mezi jednotlivými
prvky 1 cm.
Mezi jednotlivými povely musí být rozestup minimálně 1s.
Indikace stavu
Tlačítko test
Napájecí napětí:
Životnost baterie:
Indikace přenosu/funkce:
Měření teploty a vlhkosti:
Rozsah apřesnost
měření teploty:
Rozsah apřesnost
měření vlhkosti:
Výstup
Komunikační protokol:
Frekvence:
Funkce repeater:
Způsob přenosu signálu:
Dosah:
Další údaje
Pracovní teplota:
Pracovní poloha:
Upevnění:
Krytí:
Stupeň znečištění:
Rozměry:
Hmotnost:
Související normy:
2x 3 V battery /baterie CR 2032
cca 1 year / rok
red / červená LED
Integrated digital sensor / integrovaný digitální snímač
-10 .. +50 °C;
0.5 °C in the range / zrozsahu
0 .. 90 %;
±3 % in the range / zrozsahu
RFIO
866–922 MHz
no / ne
unidirectionally addressed message /jednosměrně adresovaná zpráva
up to / až 160 m
-10 .. +50 °C
any / libovolná
glued, free-standing / lepení/volně
IP30
2
75 x 25 x 13 mm
45 g
EN 60730, EN 63044, EN 300 220, EN 301 489
