Inlite BIG SCOPE NARROW User manual

BIG SCOPE (NARROW)
in-lite
NL Handleiding
EN Manual
DE Installationshinweise
FR Manuel d’utilisation
ES Manual de instrucciones

1
2
3

Inhoud
1x BIG SCOPE (NARROW) 12V/7W
Afmeting Ø 65 mm
1x grondpen
1x Easy-Lock
Materiaal
Aluminium behuizing
Glazen lens
Lees voorafgaande aan de installatie de volgende voorschriften.
Geadviseerd wordt deze installatievoorschriften te bewaren.
Gebruik
Accentverlichting voor het uitlichten van speciale plekken in de tuin
zoals bomen, struiken, beelden en gevels.
Lichtbron
Het armatuur is uitgerust met een hoogwaardige LED lichtbron. Deze
lichtbron kenmerkt zich door een lange levensduur en een hoge licht-
opbrengst. Het energieverbruik en de warmteontwikkeling zijn daar-
entegen extreem laag.
NL
Belangrijk!
Gebruik de laagspanningskabel nooit in combinatie met 100-240V.
Deze is alleen geschikt voor het gebruik in combinatie met een laag-
spanningssysteem, 12V. Dit product alleen gebruiken binnen het in-lite
systeem. Bij gebruik van andere dan in-lite producten vervalt de
garantie.
Let op! Open zelf de spot niet. Bij het verbreken van de verzegeling
vervalt de garantie.
Geniet van de verlichting in uw tuin.

NL
Het installeren van het armatuur op 12V
Door de reeds gemonteerde lichtbron is het armatuur direct geschikt
voor gebruik. U hoeft dus niet eerst de lichtbron te plaatsen. Let op!
Open zelf de spot niet. Bij het verbreken van de verzegeling vervalt de
garantie.
Algemeen Installatieadvies
Houd er bij de installatie rekening mee dat alle componenten bereik-
baar zijn voor vervanging.

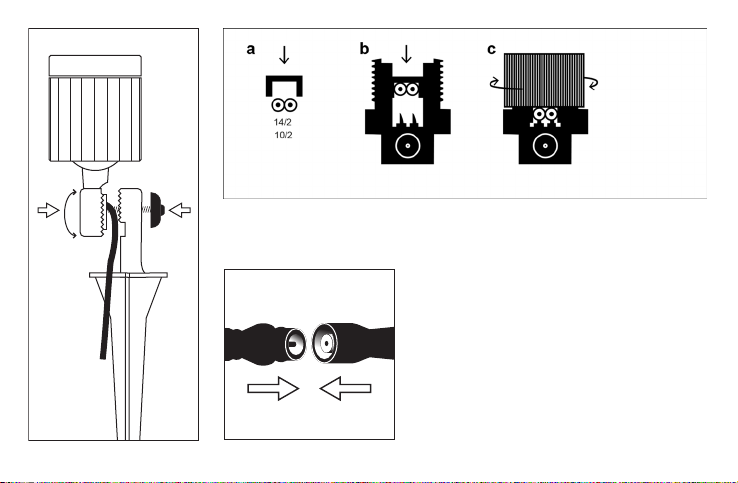

Stap 1
Verwijder de vleugelschoef van de getande koppeling van de behuizing.
Bevestig de grondpen aan de lamp, door de twee getande koppelhelften
op elkaar te leggen. Laat de kabel door de daarvoor bestemde uitsparing
lopen. Steek de vleugelschroef door het gat van de grondpen en draai
deze aan. Voordat u de vleugelschroef vast draait, kunt u de gewenste
postitie van de lamp bepalen. (Afb. 1)
Stap 2
Sluit de Easy-Lock connector aan op de hoofdkabel. (Afb. 2)
a. Klem het kabelgootje bovenop de hoofdkabel.
b. Plaats het kabelgootje (met de kabel aan de onderzijde) in de Easy-
Lock connector.
c. Draai de dop met schroefdraad op de Easy-Lock connector. De
contacten worden nu door het isolatiemateriaal van de kabel ge-
drukt. Bij het aandraaien van de dop, wordt er een klein beetje gel
tegen de contacten in de Easy-Lock connector geperst. Dit dient
om de contacten te beschermen tegen vocht. Mogelijk komt er ook
wat gel uit de Easy-Lock connector: was dan na installatie de han-
den met water en zeep (en/of vóór een maaltijd) en voorkom oog-
contact met de gel.
Stap 3
Maak verbinding tussen de hoofdkabel en armatuur door de mini-
connector aan te sluiten. (Afb. 3)
Indien de lamp niet correct functioneert, controleer dan of de Easy-
Lock connector juist op de hoofdkabel is aangesloten. Doe dit ook voor
de mini-connector. Herhaal stap 2 en 3. Controleer hierbij of de con-
tacten van de Easy-Lock connector tijdens het aansluiten van het ar-
matuur op de hoofdkabel niet zijn geknikt. Komt u hier niet uit, neem
dan contact op met uw dealer.
Algemeen onderhoudsadvies
Wij adviseren u het armatuur minimaal eens per jaar met een schone
doek en warm water af te nemen.

EN
Contents
1x BIG SCOPE (NARROW) 12 V / 7 W
Dimension Ø 65 mm / 2.6 inches
1x ground stake
1x Easy-Lock
Material
Aluminium housing
Glass lens
Please read the following instructions before installing. You are
advised to keep these installation instructions in a safe place.
Use
Accent lighting for special features in the yard such as trees, shrubs,
statues and exterior walls.
Lamp
The xture is equipped with a high-quality LED lamp. These lamps
have a long life and a high light output and their power consumption
and the heat produced are extremely low.
Important!
Never connect the low-voltage cable directly to a 100-240 V power
source. It is only suitable for use in combination with a 12 V low-voltage
system. This product should only be used within the in-lite system. Use
of products other than those made by in-lite will invalidate the warranty.
Caution! Do not open the spotlight yourself. The warranty is no longer
valid if the seal is broken.
Enjoy the lighting in your yard.

EN
Connecting the xture to 12 V
The already installed lamp means the xture is immediately ready for
use. Therefore you do not need to install the lamp rst. Caution! Do not
open the spotlight yourself. The warranty is no longer valid if the seal
is broken.
General Installation Guideline
During installation, make sure that all components are easily
accessible for replacement.
Step 1
Remove the buttery screw from the toothed coupling of the housing.
Attach the ground stake to the lamp by placing the two toothed
coupling halves on top of one another. Place the cable in the recess
intended for this purpose. Stick the buttery screw through the hole in
the ground stake and tighten it. Decide how you want your lamp to be
positioned before you tighten the buttery screw fully. (Fig. 1)
Step 2
Join the Easy-Lock connector to the main cable. (Fig. 2)
a. Clamp the cable duct on top of the main cable.
b. Place the cable duct (with the cable at the bottom) in the Easy-
Lock connector.
c. Tighten the threaded cap on the Easy-Lock connector. This will
cause the contacts to be pushed through the insulation on the
cable. In tightening the cap, a little gel is applied to the contacts in
the Easy-Lock connector. This serves to protect the contacts
against moisture. A little gel may possibly come out of the Easy-
Lock connector: so after installation (and/or before a meal), wash
your hands with soap and water, and avoid the gel coming into
contact with your eyes.
Step 3
Connect the main cable to the xture by connecting the mini-
connector. (Fig. 3)
If the lamp does not work correctly, check that the Easy-Lock connec-
tor is properly connected to the main cable. Do the same for the mini-
connector. Repeat steps 2 and 3. When the xture is connected to the
main cable also check that the contacts of the Easy-Lock connector
are not bent. If you have any problems, contact your dealer.
General maintenance advice
We advise wiping the xture down at least once a year using a clean
cloth and warm water.

Achtung!
Verwenden Sie das Niederspannungskabel niemals mit einer Span-
nung von 100-240 V. Das Kabel eignet sich ausschließlich für den
Betrieb an einem Niederspannungssystem von 12 V. Verwenden Sie
dieses Produkt ausschließlich zusammen mit dem in-lite-System. Bei
Verwendung anderer Produkte als der in-lite-Produkte erlischt die
Garantie.
Achtung: Öffnen Sie den Spot nicht selbst. Bei einem gebrochenen
Siegel erlischt die Garantie.
Wir wünschen Ihnen viel Freude mit Ihrer Gartenbeleuchtung!
DE
Inhalt
1x BIG SCOPE (NARROW) 12 V / 7 W
Abmessung Ø 65 mm
1x Bodenspieß
1x Easy-Lock
Material
Aluminium-Gehäuse
Glaslinse
Lesen Sie vor der Installation die folgenden Hinweise aufmerksam
durch. Es wird empfohlen, diese Installationshinweise aufzubewah-
ren.
Verwendung
Akzentbeleuchtung zur Anstrahlung besonderer Elemente im Garten,
beispielsweise Bäume, Sträucher, Skulpturen oder Fassaden.
Lichtquelle
Diese Armatur ist mit einer hochwertigen LED-Lichtquelle aus-
gestattet. Diese Lichtquelle kennzeichnet sich durch eine lange
Lebensdauer und eine hohe Lichtausbeute. Der Energieverbrauch und
die Wärmeentwicklung dagegen sind extrem niedrig.

DE
Anschluss der Armatur an 12 V
Dank der bereits installierten Lichtquelle ist die Armatur gebrauchsfer-
tig; es braucht also nicht erst eine Lichtquelle eingesetzt zu werden.
Achtung: Öffnen Sie den Spot nicht selbst. Bei einem gebrochenen
Siegel erlischt die Garantie.
Allgemeine Installationshinweise
Bitte beachten Sie bei der Installation, dass alle Komponenten zu-
gänglich sein müssen, falls ein Austausch nötig sein sollte.
Schritt 1
Entfernen Sie die Flügelschraube von der gezahnten Gehäusekoppe-
lung. Befestigen Sie den Bodenspieß an der Lampe, indem Sie die
beiden gezahnten Koppelungshälften aufeinander legen. Führen Sie
das Kabel durch die dafür vorgesehene Aussparung. Stecken Sie die
Flügelschraube durch das Loch des Bodenspießes und ziehen Sie sie
fest, nachdem Sie die Lampe in die gewünschte Position gebracht
haben. (Abb. 1)
Schritt 2
Schließen Sie den Easy-Lock-Verbinder an das Hauptkabel an. (Abb. 2)
a. Den Kabelkanal auf das Hauptkabel klemmen.
b. Den Kabelkanal (mit dem Kabel an der Unterseite) in den Easy-
Lock-Verbinder einsetzen.
c. Schrauben Sie nun den Deckel mit Gewinde auf den Easy-Lock-
Verbinder. Die Kontakte werden so durch die Isolierung des Kabels
gedrückt. Beim Zuschrauben des Deckels wird zum Schutz der
Kontakte gegen Feuchtigkeit eine kleine Menge Gel gegen die
Kontakte im Easy-Lock-Verbinder gepresst. Sollte etwas Gel aus
dem Easy-Lock-Verbinder austreten, waschen Sie sich bitte nach
der Installation (und vor dem Essen) die Hände mit Wasser und
Seife und vermeiden Sie, dass Gel in die Augen gelangt.
Schritt 3
Verbinden Sie das Hauptkabel mit der Armatur, indem Sie den Mini-
Verbinder anschließen. (Abb. 3)
Sollte die Lampe nicht funktionieren, prüfen Sie, ob der Easy-Lock-
Verbinder ordnungsgemäß an das Hauptkabel angeschlossen ist.
Prüfen Sie auch den Mini-Verbinder. Wiederholen Sie den 2. und 3.
Schritt. Kontrollieren Sie dabei, ob die Kontakte des Easy-Lock-Ver-
binders beim Anschluss der Armatur an das Hauptkabel nicht geknickt
wurden. Wenn die Beleuchtung weiterhin nicht funktioniert, wenden
Sie sich bitte an Ihren Händler.
Allgemeiner Wartungshinweis
Wir empfehlen Ihnen, die Armatur mindestens einmal jährlich mit
einem sauberen Tuch und warmem Wasser abzuwischen.

FR
Contenu
1x BIG SCOPE (NARROW) 12 V/7 W
Dimension Ø 65 mm/2,6 pouces
1x piquet de terre
1x Easy-Lock
Matériau
Corps en aluminium
Lentille en verre
Lisez attentivement les instructions suivantes avant de procéder
à l’installation. Il est vivement conseillé de conserver les présentes
instructions d’installation.
Utilisation
L’éclairage d’accentuation permet de souligner certains endroits et
éléments spéciques du jardin, comme les arbres, buissons, statues
et façades.
Source lumineuse
Cette armature est dotée d’une source lumineuse LED de qualité
supérieure. Cette source lumineuse se distingue par sa grande longé-
vité et un excellent rendement lumineux. Par contre, la consommation
d’énergie et la production de chaleur sont extrêmement basses.
Important !
Ne combinez jamais le câble basse tension à une source de 100-240 V.
Ce câble ne peut être combiné qu’à un système basse tension de 12 V.
Utilisez ce produit uniquement avec un système in-lite. L’utilisation de
produits autres que les produits in-lite annulera la garantie.
Attention ! N’ouvrez pas le spot vous-même. La garantie est annulée si
le sceau de garantie a été brisé.
Protez de l’éclairage de votre jardin.

FR
Installation de l’armature sur 12 V
La source lumineuse étant déjà montée, l’armature est immédiatement
prête à l’emploi. Il est donc inutile de commencer par poser la source
lumineuse. Attention ! N’ouvrez pas le spot vous-même. La garantie
est annulée si le sceau de garantie a été brisé.
Recommandation générale pour l’installation
Veillez lors du montage à ce que tous les composants demeurent ac-
cessibles pour pouvoir être remplacés le cas échéant.
Étape 1
Retirez la vis papillon de la partie dentée du boîtier. Fixez le piquet de
sol à la lampe en plaçant les deux moitiés dentées l’une sur l’autre.
Faites passez le câble à travers l’évidement prévu à cet effet. Introdui-
sez la vis papillon dans le trou du piquet de sol et serrez-la. Avant de
serrer complètement la vis papillon, déterminez la position souhaitée
de la lampe. (g. 1)
Étape 2
Raccordez le connecteur Easy-Lock au câble principal. (g. 2)
a. Fixez la gouttière de câble en dessus du câble principal.
b. Placez la gouttière de câble (avec le câble du côté inférieur) dans
le connecteur Easy-Lock.
c. Serrez le capuchon leté sur le connecteur Easy-Lock. Les
contacts sont ainsi poussés au travers du matériau d’isolation du
câble. Au serrage du capuchon, une petite quantité de gel est
pressée contre les contacts dans le connecteur Easy-Lock. Ceci
pour protéger les contacts contre l’humidité. Il se peut que du gel
sorte également du connecteur Easy-Lock. Après l’installation, la-
vez-vous les mains à l’eau et au savon (et/ou avant un repas) et
évitez tout contact des yeux avec le gel.
Étape 3
Connectez le câble principal à l’armature en raccordant le mini-
connecteur. (g. 3)
Si la lampe ne fonctionne pas correctement, assurez-vous que le
connecteur Easy-Lock est correctement raccordé au câble principal.
Vériez aussi la connexion du miniconnecteur. Répétez les étapes 2 et
3. Vériez si les contacts du connecteur Easy-Lock n’ont pas été en-
dommagés pendant le raccordement de l’armature au câble principal.
Si vous n’y parvenez pas, contactez votre distributeur.
Conseils généraux d’entretien
Il est conseillé de nettoyer l’armature au moins une fois par an à l’aide
d’un chiffon propre et d’eau chaude.

¡Importante!
El cable de baja tensión no debe utilizarse nunca en combinación con
100-240 V. Sólo es apto para su uso en combinación con un sistema de
baja tensión de 12 V. Este producto debe utilizarse únicamente en
combinación con el sistema in-lite. En caso de emplear productos dis-
tintos de los productos in-lite, caducará la garantía.
¡Atención! No abra el reector por su cuenta. Al romper el precinto
quedará sin efecto la garantía.
Disfrute de la iluminación en su jardín.
ES
Contenido
1x BIG SCOPE (NARROW) 12 V / 7 W
Dimensiones Ø 65 mm / 2,6 pulgadas
1x pin subterráneo
1x Easy-Lock
Material
Carcasa de aluminio
Lente de cristal
Lea las siguientes instrucciones antes de proceder a la instalación.
Se recomienda guardar las instrucciones de instalación.
Uso
Iluminación de acentuación para destacar lugares especiales en el jar-
dín, como árboles, arbustos, esculturas y fachadas.
Fuente de iluminación
Esta armadura está equipada con una fuente de iluminación LED
de alta calidad. Esta fuente de iluminación se caracteriza por una
larga vida útil y un alto rendimiento lumínico. En cambio, el consumo
de energía y la producción de calor son extremadamente bajos.

ES
Instalación de la armadura a 12 V
Gracias a que la fuente de iluminación ya viene instalada, la armadura
está lista para su uso inmediato y no es necesario colocar primero la
fuente de iluminación. ¡Atención! No abra el reector por su cuenta.
Al romper el precinto quedará sin efecto la garantía.
Consejo general de instalación
Al instalar el producto, le recomendamos tenga en cuenta que se
debe poder acceder a todos los componentes para su sustitución.
Paso 1
Retire el tornillo de mariposa de la unión dentada de la carcasa. Fije el
pivote de base de la lámpara, uniendo las dos mitades dentadas. Haga
pasar el cable por el hueco destinado para este n. Introduzca el
tornillo de mariposa en el agujero del pivote de base y apriételo. Antes
de apretar totalmente el tornillo de mariposa, determine la posición
deseada de la lámpara. (Fig. 1)
Paso 2
Conecte el conector Easy-Lock al cable principal. (Fig. 2)
a. Apriete la canaleta sobre el cable principal.
b. Coloque la canaleta (con el cable por debajo) en el conector Easy-
Lock.
c. Después, enrosque el tapón de rosca en el conector Easy-Lock.
Los contactos perforan ahora el material aislante del cable. Al
apretar el tapón se extiende un poco de gel sobre los contactos en
el conector Easy-Lock. Esto sirve para proteger los contactos con-
tra la humedad. Posiblemente salga un poco de gel del conector
Easy-Lock: en ese caso, lávese las manos con agua y jabón des-
pués de la instalación (y/o antes de cada comida) y evite el con-
tacto del gel con los ojos.
Paso 3
Efectúe la conexión entre el cable principal y la armadura, conectando
el miniconector. (Fig. 3)
Si la lámpara no funciona correctamente, compruebe si el conector
Easy-Lock está conectado correctamente al cable principal. Haga lo
mismo para el miniconector. Repita los pasos 2 y 3. Compruebe a este
respecto si los contactos del conector Easy-Lock no se han doblado
al conectar la armadura al cable principal. Si no consigue resolver el
problema, póngase en contacto con su distribuidor.
Recomendación general de mantenimiento
Le recomendamos limpiar la armadura, al menos una vez al año, con
un paño limpio y agua caliente.

in-lite
www.in-lite.com
1213
