Inlite LIV LOW User manual

LIV LOW (DARK, WHITE & CORTEN)
in-lite
NL Handleiding
EN Manual
DE Installationshinweise
FR Manuel d’utilisation
ES Manual de instrucciones

1
2 3

Inhoud
1x LIV LOW (DARK/WHITE/CORTEN) 12V/2W
Afmeting Ø 67 mm
Hoogte 360 mm
1x grondpen
3x schroeven
3x pluggen
1x Easy-Lock
1x Torx sleutel
Materiaal
Aluminium behuizing
Hoogwaardige kunststof lens
Lees voorafgaande aan de installatie de volgende voorschriften.
Geadviseerd wordt deze installatievoorschriften te bewaren.
Gebruik
Bovengrondse verlichting geschikt voor in de tuin of als lichtmarkering
langs pad, terras of oprit.
Lichtbron
Het armatuur is uitgerust met een hoogwaardige LED lichtbron. Deze
lichtbron kenmerkt zich door een lange levensduur en een hoge licht-
opbrengst. Het energieverbruik en de warmteontwikkeling zijn daar-
entegen extreem laag.
NL
Belangrijk!
Gebruik de laagspanningskabel nooit in combinatie met 100-240V.
Deze is alleen geschikt voor het gebruik in combinatie met een laag-
spanningssysteem, 12V. Dit product alleen gebruiken binnen het in-lite
systeem. Bij gebruik van andere dan in-lite producten vervalt de
garantie.
Geniet van de verlichting in uw tuin.

NL
Het installeren van het armatuur op 12V
Door de reeds gemonteerde lichtbron is het armatuur direct geschikt
voor gebruik. U hoeft dus niet eerst de lichtbron te plaatsen.
Algemeen Installatieadvies
Houd er bij de installatie rekening mee dat alle componenten bereik-
baar zijn voor vervanging.
Stap 1
Het armatuur kan worden bevestigd op een harde ondergrond middels
bijgeleverde schroeven of in een zachte ondergrond worden geplaatst
met behulp van de bijgeleverde grondpen. De grondpen kan eenvou-
dig bevestigd worden door deze in de onderkant van de voet van het
armatuur te draaien.
Verwijder bij gebruik op een harde ondergrond eerst de voet van het
armatuur middels het losdraaien van de drie Torx schroeven. Bevestig
daarna de voet op de ondergrond met de bijgeleverde schroeven en
eventueel pluggen. (Afb.1) Plaats het armatuur terug op de voet en draai
de drie Torx schroeven weer aan.
Stap 2
Sluit de Easy-Lock connector aan op de hoofdkabel. (Afb. 2)
a. Er zijn twee kabelgootjes. Het gootje met de smalste uitsparing is
geschikt voor de 14/2 en 10/2 hoofdkabel. Wordt er gebruik ge-
maakt van de oude (dikke) 10/2 kabel, gebruik dan het gootje met
de brede uitsparing.
b. Klem het juiste kabelgootje bovenop de hoofdkabel. Er blijft geen
ruimte over tussen de kabel en het gootje.
c. Plaats het kabelgootje (met de kabel aan de onderzijde) in de Easy-
Lock connector.
d. Draai de dop met schroefdraad op de Easy-Lock connector. De
contacten worden nu door het isolatiemateriaal van de kabel ge-
drukt. Bij het aandraaien van de dop, wordt er een klein beetje gel
tegen de contacten in de Easy-Lock connector geperst. Dit dient
om de contacten te beschermen tegen vocht. Mogelijk komt er ook
wat gel uit de Easy-Lock connector: was dan na installatie de han-
den met water en zeep (en/of vóór een maaltijd) en voorkom oog-
contact met de gel.
Stap 3
Maak verbinding tussen hoofdkabel en armatuur door de mini-
connector aan te sluiten. (Afb. 3)
Indien de lamp niet correct functioneert, controleer dan of de Easy-
Lock connector juist op de hoofdkabel is aangesloten. Doe dit ook voor
de mini-connector. Herhaal stap 2 en 3. Controleer hierbij of de con-
tacten van de Easy-Lock connector tijdens het aansluiten van het ar-
matuur op de hoofdkabel niet zijn geknikt. Komt u hier niet uit, neem
dan contact op met uw dealer.
Algemeen onderhoudsadvies
Wij adviseren u het armatuur minimaal eens per jaar met een schone
doek en warm water af te nemen.

EN
Contents
1x LIV LOW (DARK/WHITE/CORTEN) 12 V / 2 W
Dimension Ø 67 mm / 2.6 inches
Height 360 mm / 14.2 inches
1x ground stake
3x screws
3x plugs
1x Easy-Lock
1x Torx key
Material
Aluminium housing
High quality plastic lens
Please read the following instructions before installing. You are
advised to keep these installation instructions in a safe place.
Use
Above-ground lighting suitable for the yard or to mark a pathway, drive
or patio.
Lamp
The xture is equipped with a high-quality LED lamp. These lamps
have a long life and a high light output and their power consumption
and the heat produced are extremely low.
Important!
Never connect the low-voltage cable directly to a 100-240 V power
source. It is only suitable for use in combination with a 12 V low-voltage
system. This product should only be used within the in-lite system. Use
of products other than those made by in-lite will invalidate the warranty.
Enjoy the lighting in your yard.

EN
Connecting the xture to 12 V
The already installed lamp means the xture is immediately ready for
use. Therefore you do not need to install the lamp rst.
General Installation Guideline
During installation, make sure that all components are easily
accessible for replacement.

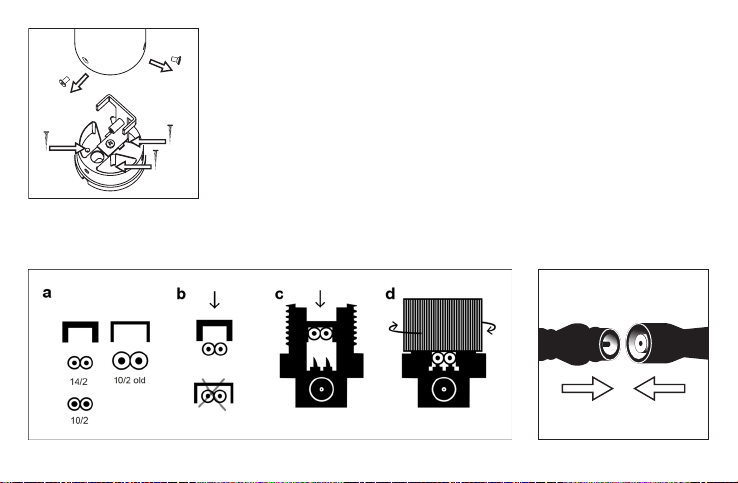

Step 1
The xture can be mounted on a hard surface using the screws sup-
plied or in soft surface using the ground stake supplied. The ground
stake is easily xed by screwing it in the underside of the base of the
xture.
When used on a hard surface rst remove the base of the xture by
loosening the three Torx screws. Next, x the base to the surface us-
ing the screws supplied and plugs if necessary. (Fig. 1) Then place the
xture back onto the base and tighten the three Torx screws.
Step 2
Join the Easy-Lock connector to the main cable. (Fig. 2)
a. There are two cable ducts. The duct with the narrowest slot is suit-
able for the 14/2 and 10/2 main cable. When using the old (thick)
10/2 cable, you should use the duct with the wide slot.
b. Clamp the correct cable duct on top of the main cable. There
should be no space left between the cable and the duct.
c. Place the cable duct (with the cable at the bottom) in the Easy-
Lock connector.
d. Tighten the threaded cap on the Easy-Lock connector. This will
cause the contacts to be pushed through the insulation on the
cable. In tightening the cap, a little gel is applied to the contacts in
the Easy-Lock connector. This serves to protect the contacts
against moisture. A little gel may possibly come out of the Easy-
Lock connector: so after installation (and/or before a meal), wash
your hands with soap and water, and avoid the gel coming into
contact with your eyes.
Step 3
Connect the main cable to the xture by connecting the mini-
connector. (Fig. 3)
If the lamp does not work correctly, check that the Easy-Lock connec-
tor is properly connected to the main cable. Do the same for the mini-
connector. Repeat steps 2 and 3. When the xture is connected to the
main cable also check that the contacts of the Easy-Lock connector
are not bent. If you have any problems, contact your dealer.
General maintenance advice
We advise wiping the xture down at least once a year using a clean
cloth and warm water.

Achtung!
Verwenden Sie das Niederspannungskabel niemals mit einer Span-
nung von 100-240 V. Das Kabel eignet sich ausschließlich für den
Betrieb an einem Niederspannungssystem von 12 V. Verwenden Sie
dieses Produkt ausschließlich zusammen mit dem in-lite-System. Bei
Verwendung anderer Produkte als der in-lite-Produkte erlischt die
Garantie.
Wir wünschen Ihnen viel Freude mit Ihrer Gartenbeleuchtung!
DE
Inhalt
1x LIV LOW (DARK/WHITE/CORTEN) 12 V / 2 W
Abmessung Ø 67 mm
Höhe 360 mm
1x Bodenspieß
3x Schrauben
3x Dübel
1x Easy-Lock
1x Torx-Schlüssel
Material
Aluminium-Gehäuse
Hochwertige Kunststofinse
Lesen Sie vor der Installation die folgenden Hinweise aufmerksam
durch. Es wird empfohlen, diese Installationshinweise aufzubewahren.
Verwendung
Oberirdische Beleuchtung für den Garten oder als Lichtmarkierung an
Wegen, Auffahrten oder Terrassen.
Lichtquelle
Diese Armatur ist mit einer hochwertigen LED-Lichtquelle aus-
gestattet. Diese Lichtquelle kennzeichnet sich durch eine lange
Lebensdauer und eine hohe Lichtausbeute. Der Energieverbrauch und
die Wärmeentwicklung dagegen sind extrem niedrig.

DE
Anschluss der Armatur an 12 V
Dank der bereits installierten Lichtquelle ist die Armatur gebrauchs-
fertig; es braucht also nicht erst eine Lichtquelle eingesetzt zu werden.
Allgemeine Installationshinweise
Bitte beachten Sie bei der Installation, dass alle Komponenten zu-
gänglich sein müssen, falls ein Austausch nötig sein sollte.
Schritt 1
Die Armatur wird auf hartem Untergrund mit den mitgelieferten
Schrauben und in weichen Böden mit dem mitgelieferten Bodenspieß
befestigt. Der Bodenspieß ist durch einfaches Eindrehen in den Fuß
der Armatur zu befestigen.
Entfernen Sie bei Verwendung auf hartem Untergrund zunächst den
Fuß der Armatur, indem Sie die drei Torx-Schrauben lösen. Befestigen
Sie den Fuß anschließend mit den mitgelieferten Schrauben und
gegebenenfalls den Dübeln am Untergrund. (Abb. 1) Setzen Sie die
Armatur dann wieder auf den Fuß auf und ziehen Sie die drei Torx-
Schrauben fest.
Schritt 2
Schließen Sie den Easy-Lock-Verbinder an das Hauptkabel an. (Abb. 2)
a. Es sind zwei Kabelkanäle vorhanden. Der Kanal mit der schmals-
ten Aussparung ist für das 14/2- und 10/2-Hauptkabel geeignet.
Wenn das alte (dicke) 10/2-Kabel verwendet wird, dann den Kanal
mit der breiten Aussparung verwenden.
b. Den richtigen Kabelkanal auf das Hauptkabel klemmen. Es bleibt
kein Zwischenraum zwischen Kabel und Kanal.
c. Den Kabelkanal (mit dem Kabel an der Unterseite) in den Easy-
Lock-Verbinder einsetzen.
d. Schrauben Sie nun den Deckel mit Gewinde auf den Easy-Lock-
Verbinder. Die Kontakte werden so durch die Isolierung des Kabels
gedrückt. Beim Zuschrauben des Deckels wird zum Schutz der
Kontakte gegen Feuchtigkeit eine kleine Menge Gel gegen die
Kontakte im Easy-Lock-Verbinder gepresst. Sollte etwas Gel aus
dem Easy-Lock-Verbinder austreten, waschen Sie sich bitte nach
der Installation (und vor dem Essen) die Hände mit Wasser und
Seife und vermeiden Sie, dass Gel in die Augen gelangt.
Schritt 3
Verbinden Sie das Hauptkabel mit der Armatur, indem Sie den Mini-
Verbinder anschließen. (Abb. 3)
Sollte die Lampe nicht funktionieren, prüfen Sie, ob der Easy-Lock-
Verbinder ordnungsgemäß an das Hauptkabel angeschlossen ist.
Prüfen Sie auch den Mini-Verbinder. Wiederholen Sie den 2. und 3.
Schritt. Kontrollieren Sie dabei, ob die Kontakte des Easy-Lock-Ver-
binders beim Anschluss der Armatur an das Hauptkabel nicht geknickt
wurden. Wenn die Beleuchtung weiterhin nicht funktioniert, wenden
Sie sich bitte an Ihren Händler.
Allgemeiner Wartungshinweis
Wir empfehlen Ihnen, die Armatur mindestens einmal jährlich mit
einem sauberen Tuch und warmem Wasser abzuwischen.

FR
Contenu
1x LIV LOW (DARK/WHITE/CORTEN) 12 V/2 W
Dimension Ø 67 mm/2,6 pouces
Hauteur 360 mm/14,2 pouces
1x piquet de terre
3x vis
3x chevilles
1x Easy-Lock
1x clé Torx
Matériau
Corps en aluminium
Lentille en plastique de qualité supérieure
Lisez attentivement les instructions suivantes avant de procéder
à l’installation. Il est vivement conseillé de conserver les présentes
instructions d’installation.
Utilisation
Eclairage de surface pour le jardin ou le balisage lumineux de sen-
tiers, terrasses ou voies d’accès.
Source lumineuse
Cette armature est dotée d’une source lumineuse LED de qualité
supérieure. Cette source lumineuse se distingue par sa grande longé-
vité et un excellent rendement lumineux. Par contre, la consommation
d’énergie et la production de chaleur sont extrêmement basses.
Important !
Ne combinez jamais le câble basse tension à une source de 100-240 V.
Ce câble ne peut être combiné qu’à un système basse tension de 12 V.
Utilisez ce produit uniquement avec un système in-lite. L’utilisation de
produits autres que les produits in-lite annulera la garantie.
Protez de l’éclairage de votre jardin.

FR
Installation de l’armature sur 12 V
La source lumineuse étant déjà montée, l’armature est immédiatement
prête à l’emploi. Il est donc inutile de commencer par poser la source
lumineuse.
Recommandation générale pour l’installation
Veillez lors du montage à ce que tous les composants demeurent ac-
cessibles pour pouvoir être remplacés le cas échéant.
Étape 1
L’armature peut être xée sur une surface dure au moyen des vis four-
nies ou dans un sol mou à l’aide du piquet de terre fourni. Le piquet de
terre se xe aisément : il suft de le visser à la partie inférieure du pied
de l’armature.
En cas d’installation sur un sol dur, commencer par ôter le pied de
l’armature en desserrant les trois vis Torx. Fixer ensuite le pied au sol
à l’aide des vis livrées et éventuellement des chevilles. (g. 1) Repla-
cer l’armature sur le pied et revisser les trois vis Torx.
Étape 2
Raccordez le connecteur Easy-Lock au câble principal. (g. 2)
a. Il y a deux gouttières de câble. La gouttière dont l’évidement est le
plus étroit convient aux câbles principaux 14/2 et 10/2. Si vous
faites usage de l’ancien câble (épais) 10/2, utilisez donc la gout-
tière dont l’évidement est large.
b. Fixez la gouttière de câble appropriée en dessus du câble princi-
pal. Il ne reste plus d’espace entre le câble et la gouttière.
c. Placez la gouttière de câble (avec le câble du côté inférieur) dans
le connecteur Easy-Lock.
d. Serrez le capuchon leté sur le connecteur Easy-Lock. Les
contacts sont ainsi poussés au travers du matériau d’isolation du
câble. Au serrage du capuchon, une petite quantité de gel est
pressée contre les contacts dans le connecteur Easy-Lock. Ceci
pour protéger les contacts contre l’humidité. Il se peut que du gel
sorte également du connecteur Easy-Lock. Après l’installation,
lavez-vous les mains à l’eau et au savon (et/ou avant un repas) et
évitez tout contact des yeux avec le gel.
Étape 3
Connectez le câble principal à l’armature en raccordant le mini-
connecteur. (g. 3)
Si la lampe ne fonctionne pas correctement, assurez-vous que le
connecteur Easy-Lock est correctement raccordé au câble principal.
Vériez aussi la connexion du miniconnecteur. Répétez les étapes 2 et
3. Vériez si les contacts du connecteur Easy-Lock n’ont pas été en-
dommagés pendant le raccordement de l’armature au câble principal.
Si vous n’y parvenez pas, contactez votre distributeur.
Conseils généraux d’entretien
Il est conseillé de nettoyer l’armature au moins une fois par an à l’aide
d’un chiffon propre et d’eau chaude.

¡Importante!
El cable de baja tensión no debe utilizarse nunca en combinación con
100-240 V. Sólo es apto para su uso en combinación con un sistema de
baja tensión de 12 V. Este producto debe utilizarse únicamente en
combinación con el sistema in-lite. En caso de emplear productos dis-
tintos de los productos in-lite, caducará la garantía.
Disfrute de la iluminación en su jardín.
ES
Contenido
1x LIV LOW (DARK/WHITE/CORTEN) 12 V / 2 W
Dimensiones Ø 67 mm / 2,6 pulgadas
Altura 360 mm / 14,2 pulgadas
1x pin subterráneo
3x tornillos
3x clavijas
1x Easy-Lock
1x llave Torx
Material
Carcasa de aluminio
Lente de material sintético de alta calidad
Lea las siguientes instrucciones antes de proceder a la instalación.
Se recomienda guardar las instrucciones de instalación.
Uso
Iluminación aérea, indicada para el jardín o como señalización luminosa
de un camino, entrada o terraza.
Fuente de iluminación
Esta armadura está equipada con una fuente de iluminación LED
de alta calidad. Esta fuente de iluminación se caracteriza por una
larga vida útil y un alto rendimiento lumínico. En cambio, el consumo
de energía y la producción de calor son extremadamente bajos.

ES
Instalación de la armadura a 12 V
Gracias a que la fuente de iluminación ya viene instalada, la armadura
está lista para su uso inmediato y no es necesario colocar primero la
fuente de iluminación.
Consejo general de instalación
Al instalar el producto, le recomendamos tenga en cuenta que se
debe poder acceder a todos los componentes para su sustitución.
Paso 1
La armadura puede jarse en una supercie dura mediante los tornillos
suministrados o en una supercie blanda mediante el pin subterráneo
suministrado. El pin subterráneo se puede unir cómodamente a la
armadura, enroscándolo en la parte inferior de la base de la misma.
En caso de montaje sobre una supercie dura, desmonte primero
la base de la armadura desenroscando los tres tornillos Torx. Fije a
continuación la base a la supercie con los tornillos suministrados y
eventualmente las clavijas. (Fig. 1). Después coloque la armadura de
nuevo en la base y vuelva a apretar los tres tornillos Torx.
Paso 2
Conecte el conector Easy-Lock al cable principal. (Fig. 2)
a. Hay dos canaletas para cables. La canaleta de sección más estre-
cha es apta para los cables principales 14/2 y 10/2. Si se utiliza el
cable 10/2 antiguo (el grueso), se recomienda usar la canaleta de
sección ancha.
b. Apriete la canaleta adecuada sobre el cable principal. No debe
quedar espacio entre el cable y la canaleta.
c. Coloque la canaleta (con el cable por debajo) en el conector Easy-
Lock.
d. Después, enrosque el tapón de rosca en el conector Easy-Lock.
Los contactos perforan ahora el material aislante del cable. Al
apretar el tapón se extiende un poco de gel sobre los contactos en
el conector Easy-Lock. Esto sirve para proteger los contactos con-
tra la humedad. Posiblemente salga un poco de gel del conector
Easy-Lock: en ese caso, lávese las manos con agua y jabón des-
pués de la instalación (y/o antes de cada comida) y evite el con-
tacto del gel con los ojos.
Paso 3
Efectúe la conexión entre el cable principal y la armadura, conectando
el miniconector. (Fig. 3)
Si la lámpara no funciona correctamente, compruebe si el conector
Easy-Lock está conectado correctamente al cable principal. Haga lo
mismo para el miniconector. Repita los pasos 2 y 3. Compruebe a este
respecto si los contactos del conector Easy-Lock no se han doblado
al conectar la armadura al cable principal. Si no consigue resolver el
problema, póngase en contacto con su distribuidor.
Recomendación general de mantenimiento
Le recomendamos limpiar la armadura, al menos una vez al año, con
un paño limpio y agua caliente.

in-lite
www.in-lite.com
1213
