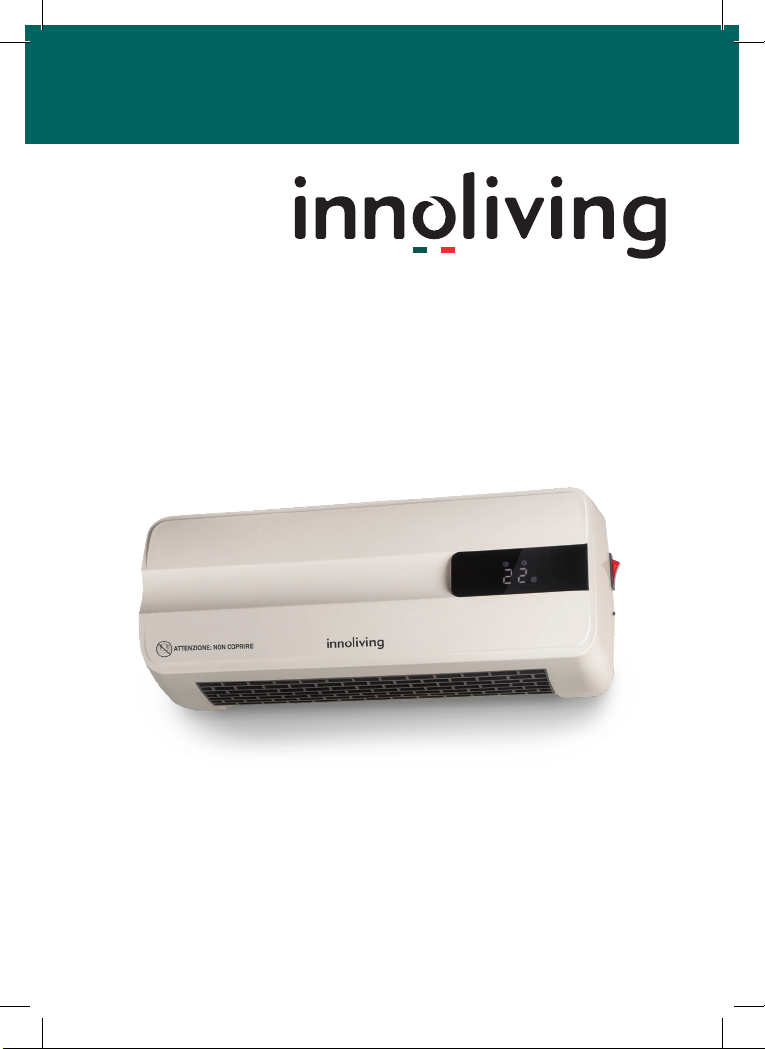

INNOLIVING INN-581 User manual

TERMOVENTILATORE PTC A PARETE
WALL MOUNTED PTC HEATER
INN-581
MANUALE D’USO
USER MANUAL

2

3
Grazie per aver acquistato il termoventilatore INNOLIVING modello INN-581. Leggere
attentamente le avvertenze e istruzioni d’uso e conservare il presente manuale per eventuali
consultazioni future.
Prima dell’uso leggere attentamente il seguente manuale di istruzioni e
conservarlo per future consultazioni.
Prima di utilizzare l’apparecchio, leggere attentamente le istruzioni per l’uso e in particolare
le avvertenze sulla sicurezza, attenendosi ad esse. Conservare il presente manuale, per
l’intera durata di vita dell’apparecchio, a scopo di consultazione. La mancata osservanza
delle istruzioni potrebbe essere causa di incidenti e rendere nulla la garanzia, sollevando il
fabbricante da ogni responsabilità.
ll presente apparecchio deve essere utilizzato unicamente per lo scopo per cui è stato
progettato, ovvero come termoventilatore per uso domestico. Qualsiasi altro utilizzo è
considerato non conforme e pertanto pericoloso.
AVVERTENZE E IMPORTANTI NORME DI SICUREZZA
• Gli elementi di imballaggio (sacchetti di plastica, cartone, polistirolo ecc.)
non devono essere lasciati alla portata dei bambini in quanto potenziali
fonti di pericolo e devono essere smaltiti secondo quanto previsto dalle
normative vigenti.
• Prima di inserire la spina nella presa di corrente verificare attentamente
che la tensione elettrica della Vostra rete domestica corrisponda al
valore indicato sull’apparecchio e che la presa di corrente e la linea di
alimentazione siano dimensionate al carico richiesto.
• L’apparecchio deve essere utilizzato solo in configurazione fissa. Questo
apparecchio è destinato esclusivamente all’uso domestico.
• Non usare l’apparecchio nelle immediate vicinanze di docce, vasche
da bagno, piscine, ecc. Non utilizzare l’apparecchio in ambienti
particolarmente umidi (bagni ecc.).
• Non coprire l’apparecchio durante il funzionamento, onde evitare rischi
d’incendio.
• Il termoventilatore non deve essere posizionato direttamente sotto ad
una presa di corrente. Non direzionare l’aria calda verso una presa di
corrente.
TERMOVENTILATORE PTC A PARETE I

4
• Non usare l’apparecchio per asciugare la biancheria. Non ostruire le
griglie di entrata e uscita dell’aria (pericolo di surriscaldamento).
• Non immergere l’apparecchio o il cavo in acqua o in altri liquidi.
• Non toccare l’apparecchio con le mani bagnate.
• Non lasciare mai l’apparecchio incustodito quando in funzione.
• L’apparecchio può essere utilizzato da bambini di età non inferiore a
8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali,
o prive di esperienza o della necessaria conoscenza, purché sotto
sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni
relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad
esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia
e la manutenzione destinata ad essere effettuata dall’utilizzatore non
deve essere effettuata da bambini senza sorveglianza. Assicurarsi che i
bambini non giochino con l’apparecchio.
• Bambini di età inferiore a 3 anni devono essere tenuti lontano
dall’apparecchiatura se non sorvegliati continuamente.
• I bambini di età compresa tra i 3 e gli 8 anni devono solamente
accendere/spegnere l’apparecchio purché sia stato posto o installato
nella sua normale posizione di funzionamento e che essi ricevano
sorveglianza o istruzioni riguardanti l’utilizzo dell’apparecchio in
sicurezza e ne capiscano i pericoli. I bambini di età compresa tra i 3 e gli
8 anni non devono inserire la spina, regolare o pulire l’apparecchio né
eseguire la manutenzione a cura dell’utilizzatore.
ATTENZIONE: Alcune parti del prodotto possono diventare molto calde
durante l’uso e causare scottature. È necessario prestare particolari
attenzioni quando sono presenti bambini o persone vulnerabili.
• Per una distanza di almeno 1 metro davanti all’apparecchio non devono
esserci mobili, muri, tende o altri oggetti.
• È sconsigliato l’uso di prolunghe e adattatori.
I

5
I
• Non tirare il cavo di rete per sollevare, trasportare o togliere la spina
dalla presa di corrente.
• Assicurarsi che il cavo non presenti nodi o piegature.
• Verificare lo stato del cavo elettrico. Cavi danneggiati o annodati
aumentano il rischio di scossa elettrica.
• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito
dal costruttore o dal suo servizio assistenza tecnica o comunque da una
persona qualificata, in modo da prevenire ogni rischio.
• Scollegare sempre il termoventilatore dalla rete elettrica e attendere che
si raffreddi prima di procedere con la pulizia.
• Non utilizzare detergenti aggressivi per pulire il prodotto.
• Non lasciare che l’apparecchio e/o il cavo entri a contatto con superfici
incandescenti.
• Scollegare sempre il termoventilatore dalla rete elettrica quando non è
in uso.
• Il presente apparecchio deve essere utilizzato unicamente per lo scopo
per cui è stato concepito.
• Evitare di far cadere l’apparecchio.
• Se si dovessero riscontrare problemi con il dispositivo, contattare il centro di
assistenza tecnica autorizzato. Non cercare di riparare il prodotto da soli.
• Non usare il prodotto se è caduto a terra, se ci sono visibili segni di
danneggiamento o perdite. Evitare urti e cadute.
• In caso di guasto o di cattivo funzionamento dell’apparecchio,
spegnerlo e non manometterlo. Per l’eventuale riparazione rivolgersi
esclusivamente ad un centro di assistenza tecnica autorizzato.
• Si prega di non utilizzare il termoventilatore in luoghi pieni di gas
combustibili o esplosivi. Non coprire l’uscita dell’aria.
• Durante l’utilizzo del termoventilatore, cercare di non aprire in maniera
continua la porta o la finestra altrimenti questo influirà sull’effetto del

6
I
riscaldamento.
• Se si desidera spegnere la macchina, premere l’interruttore on / off
su off. La ventola continuerà a funzionare per altri 30 secondi fino a
quando non smetterà di funzionare.
• Non utilizzare questo termoventilatore in bagno.
• Il termoventilatore deve essere installato in modo tale che interruttori e
altri comandi non possano essere utilizzati dalla vasca da bagno o nella
doccia.
AVVERTENZA: Non utilizzare questo apparecchio di riscaldamento con
programmatori, temporizzatori esterni o con qualsiasi altro dispositivo
che accenda automaticamente l’apparecchio, in quanto esiste il rischio di
incendio nel caso in cui l’apparecchio sia coperto o posizionato in modo
non corretto.
IMPORTANTE: Al fine di evitare surriscaldamenti, non coprire in nessun
caso l’apparecchio durante il funzionamento, poiché ciò provocherebbe
un pericoloso aumento di temperatura.
CARATTERISTICHE
1. Scocca di plastica di alta qualità e lunga durata.
2. Elementi riscaldanti in ceramica PTC, riscaldamento ad alta efficienza, rapido,
silenzioso, inodore, non inquinante.
3. Impostazione del calore a due livelli, per regolare la temperatura secondo le
proprie esigenze.
4. È presente un dispositivo di sicurezza per evitare il surriscaldamento.
L’apparecchio si spegne automaticamente quando l’uscita dell’aria è bloccata e si
riaccende quando è libera.
5. È possibile scegliere tra aria fredda e aria calda. In estate si consiglia di
chiudere le finestre per avere il maggior fresco possibile.
INSTALLAZIONE
Praticare due fori nel muro e mantenere una distanza di oltre 2,0 m dal suolo.
il diametro del foro deve contenere il tassello di espansione, il cui diametro è
di 6 mm. Dopo aver inserito il tassello inserire la vite all’interno di esso e fissare
il termoventilatore con il gancio. Assicurarsi di inserire fino in fondo. Fare
riferimento all’immagine.

7
Utilizzare i componenti in dotazione (viti e tasselli di espansione) per il fissaggio
alla parete come illustrato nella figura seguente, e procedere poi ad agganciare
la macchina.
Nota: il peso massimo è di 4,1 kg, il muro deve essere in grado di sopportare
questo peso.
1.La distanza tra il prodotto e il
soffitto (e il lato) deve essere ≥30
cm.
2. Per le varie misure di
installazione del prodotto guardare
la figura.
3. Nota: per agganciare il prodotto,
la vite deve essere allineata con il
foro “A” sul prodotto. Dopo averlo
appeso, far scorrere l’apparecchio e
agganciarlo verso la “B”, al fine di
fissarlo saldamente.
Per rimuoverlo, sganciarlo da “B”
ad “A” e quindi estrarlo.
UTILIZZO
1. Collegare ad una presa di rete 220-240 V ~ 50-60 Hz
2. Inserire la spina nella presa a muro.
3. Accendere l’apparecchio utilizzando l’interruttore.
“0” è “SPENTO”
“I”: è “ACCESO”.
4. Utilizzare il termoventilatore tramite i tasti di
controllo o tramite il telecomando.
I

8
I
1. Accendere l’apparecchio tramite
l’interruttore. Così facendo il
termoventilatore entrerà in
modalità standby.
2. Sul lato destro dell’apparecchio
c’è un pulsante “START / STOP”,
premendolo l’apparecchio si
avvierà di default in “calore
massima potenza”, premendo di
nuovo, l’apparecchio si spegnerà.
3. quando si spegne l’apparecchio, la
ventola continuerà a funzionare
per 30 secondi.
4. Tutte le funzioni disponibili sono
selezionabili tramite telecomando
Descrizione simboli display:
Ventola
Calore potenza minima 1000W
Calore potenza massima 2000W
Timer
Timer settimanale
Temperatura
Se l’icona è fissa: viene impostata la
temperatura scelta tra 18-45°C
Se lampeggia: viene avviato il
rilevamento finestra aperta.

9
I
TELECOMANDO
Accensione /
spegnimento
Premendo “ ” si selezionano Accensione (modalità ventole
attiva), Spegnimento (La ventola lavora per altri 30 secondi
dopo lo spegnimento).
Calore
Premendo “ ”: si selezionano Calore potenza minima,
Calore potenza massima, modalità ventola (temperatura
ambiente).
Timer
Premendo “ ” è possibile impostare il timer per
1H,2H,3H.…8H. Non è possibile però impostare questo tipo di
timer quando è impostato il timer settimanale.
Impostazione
temperatura
Premendo “ ”, è possibile impostare la temperatura
selezionandola con “+” e “-” tra 18-45°C.
Se la temperatura scelta è uguale a quella dell’ambiente
circostante o più bassa, l’apparecchio smetterà di produrre
calore.
Se la temperatura scelta è superiore di 1-2°C, si attiverà la
modalità Calore potenza minima.
Se la temperatura scelta è superiore di 3°C, si attiverà la
modalità Calore potenza massima.
Per confermare l’impostazione, premere OK o attendere 5
secondi.
Rilevamento
finestra
aperta
Questa funzione può essere attivata solo quando
l'apparecchio è in modalità riscaldamento o quando si è
impostata una temperatura da raggiungere (non può avviarsi
quando l'apparecchio ha in funzione solo la ventola).
Premere “ ”, per attivare questa funzione. Il simbolo
comincerà a lampeggiare sul display.
L’apparecchio memorizza la temperatura misurata 1 minuto
dopo l’attivazione della funzione, quindi confronta le
temperature misurate effettive con questo valore ogni 5
minuti. Se la temperatura misurata corrente è di almeno 8
° C inferiore alla misurazione originale, l’unità si spegne per
motivi di risparmio energetico.
Timer
settimanale
Il timer settimanale può essere usato solo quando
l’apparecchio è in modalità riscaldamento (non può essere
usato quando è in funzione solo la ventola) o in modalità
temperatura impostata.

10
I
Timer
settimanale
Impo-
stazione
orario e
giorno
della set-
timana
La prima volta che viene impostato il timer
(per esempio un avvio dopo un’interruzione di
corrente), è necessario impostare l’ora corrente.
Metodo di impostazione:
a. Impostare il giorno della settimana: sul display
compare 01, premere + o - per regolare il giorno
corrente, da 01 a 07 ovvero da lunedì a domenica.
Premere OK per confermare l’impostazione.
b. Impostare l’orario di funzionamento: sul display
compare come orario 00, premere + o - per
regolare l’ora attuale, da 00H a 23H. Premere OK
per confermare l’impostazione.
c. Impostare i minuti: sul display compare 00,
premere + o - per regolare i minuti, da 00 a 59.
Premere OK per confermare l’impostazione.
Nota:
Non premere OK entro 10 secondi
dall’impostazione, altrimenti verrà annullata.
Timer
settimana
Imposta-
zione di
default
P1
Premendo , LED mostrerà P1, premere OK,
verrà impostata modalità P1.
(se non viene premuto OK entro 10 secondi, il
timer non verrà impostato)
P2
Premendo , LED mostrerà P2, premere OK,
verrà impostata modalità P2.
(se non viene premuto OK entro 10 secondi, il
timer non verrà impostato)
P3
Premendo , LED mostrerà P3, premere OK,
verrà impostata modalità P3.
(se non viene premuto OK entro 10 secondi, il
timer non verrà impostato)
P4
Premendo , LED mostrerà P4, premere OK,
verrà impostata modalità P4.
(se non viene premuto OK entro 10 secondi, il
timer non verrà impostato)
P5
Premendo , LED mostrerà P5, premere OK,
verrà impostata modalità P5.
(se non viene premuto OK entro 10 secondi, il
timer non verrà impostato)

11
Timer
settimana
Impo-
stazione
persona-
lizzata
P6
Premendo , LED mostrerà P6, premere OK,
verrà impostata modalità P6.
(se non viene premuto OK entro 10 secondi, il
timer non verrà impostato)
LED mostra di default 1, premere + o - da 1 a 7 per
impostare il giorno della settimana da Lunedì a
Domenica.
Lampeggia 1 (Lunedì)
Premere OK - Cominciare da lunedì
a. Il display mostra 00, premere + o – per
impostare l’orario da 0H to 24H, premere OK
per confermare. L’apparecchio si accenderà a
questa ora.
b. Il display mostra 00, premere + o – per
impostare l’orario da 0H to 24H, premere OK
per confermare. L’apparecchio si spegnerà a
questa ora.
Il display mostra 2-7 - Impostare I giorni della
settimana come fatto per il lunedì.
Note
1. È possibile impostare un solo ciclo di accensione/
spegnimento per giorno della settimana.
2. È possibile impostare le ore, non i minuti.
3. È necessario impostare sia l’orario di accensione
che di spegnimento.
4. Per validare le impostazioni personalizzate,
è necessarie impostare tutti I giorni dalla
settimana da 1 a 7, altrimenti non sarà attivata
l’impostazione del timer personalizzato. Una
volta impostati, il timer si attiverà e l’icona
comparirà sul display.
Schema Timer preimpostati
Modalità Lunedì Martedì Mercoledì Giovedì Venerdì Sabato Domenica
P1 8:00-17:00 8:00-17:00 8:00-17:00 8:00-17:00 8:00-17:00 8:00-17:00 8:00-17:00
P2 18:00-7:00 18:00-7:00 18:00-7:00 18:00-7:00 18:00-7:00 18:00-7:00 18:00-7:00
P3 8:00-17:00 8:00-17:00 8:00-17:00 8:00-17:00 8:00-17:00 Spento Spento
P4 18:00-7:00 18:00-7:00 18:00-7:00 18:00-7:00 18:00-7:00 Spento Spento
P5 Spento Spento Spento Spento Spento 00:00-23:59 00:00-23:59
P6 Libero Libero Libero Libero Libero Libero Libero
Note: P2 e P4, si disattiva la mattina del giorno seguente
I

12
Cancellare
modalità in
funzione
1. Quando è in funzione il timer settimanale, premere e poi
per cancellare questa impostazione.
2. Quando invece la temperatura da raggiungere è stata
raggiunta, premere prima poi per cancellare questa
impostazione.
Spegnimento
automatico di
protezione
La massima temperatura supportata è di 51°C, una volta
raggiunti la macchina si spegne.
SOSTITUZIONE BATTERIE DEL TELECOMANDO
Sfilare il vano batterie dalla parte inferiore del telecomando.
Rimuovere la batteria esausta e inserire la batteria nuova, facendo attenzione
alla polarità. La batteria CR2025 è inclusa nella confezione. Una volta inserita,
riporre il vano batterie all’interno del telecomando e smaltire la batteria esausta
negli appositi contenitori o centri di raccolta differenziata.
PULIZIA E MANUTENZIONE
1. Se non si utilizza il termoventilatore da lungo periodo, pulire la superficie.
Attendere che la macchina si raffreddi e staccare la spina, quindi pulirla.
Utilizzare un panno o un detergente. Non lavare mai direttamente con acqua,
non far cadere l’acqua nella macchina. Non utilizzare mai acidi, diluenti
chimici, benzina, benzene ecc.
2. Prima di riutilizzare la macchina, controllare e assicurarsi che l’uscita dell’aria
non abbia ostacoli.
Avvertenza: non toccare la macchina durante il funzionamento e non coprire
l’uscita e l’ingresso dell’aria.
I

13
ETICHETTA DATI
Questo prodotto è conforme a tutte le direttive europee applicabili.
Leggere attentamente le istruzioni per l’uso.
Non coprire l’apparecchio durante il funzionamento, onde evitare
rischi d’incendio.
Apparecchio con isolamento elettrico di classe II
INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo
2014 “Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature
elettriche ed elettroniche (RAEE)”
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli
altri rifiuti.
L’utente dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta
a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici,
oppure riconsegnarla al rivenditore al momento dell’acquisto di nuova apparecchiatura di
tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi
lato maggiore inferiore a 25cm. L’adeguata raccolta differenziata per l’avvio successivo
dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale
compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e
favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo
del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui
al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.
I

14

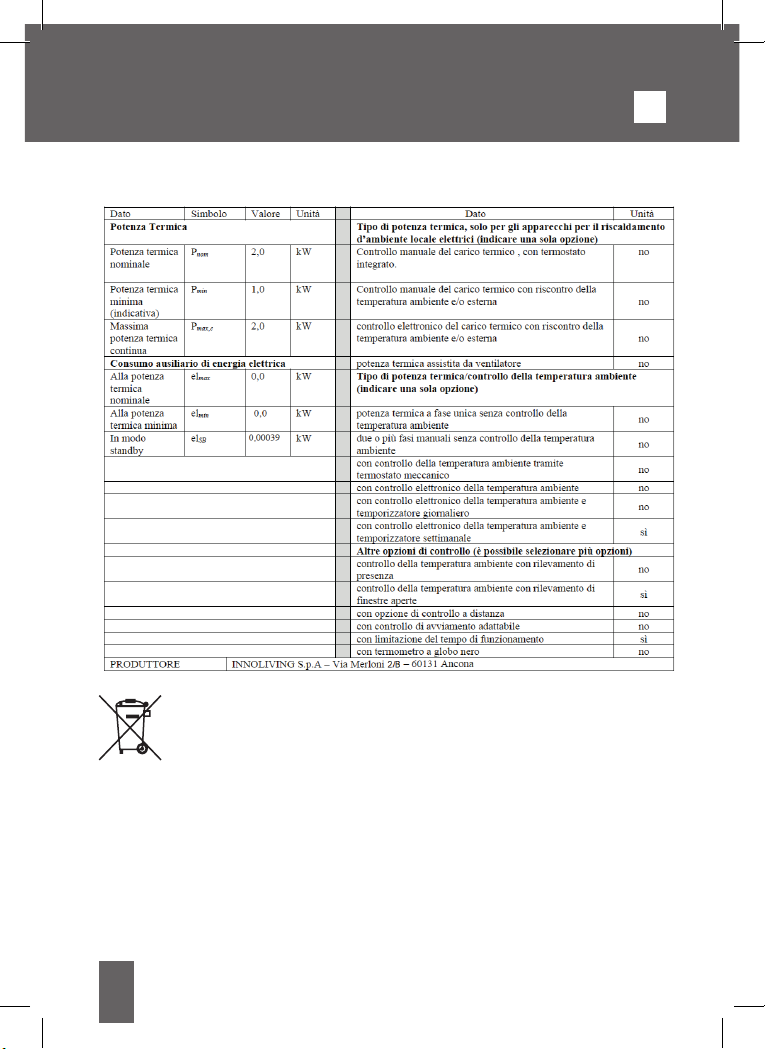

INFORMAZIONI PER GLI APPARECCHI PER IL RISCALDAMENTO DI
AMBIENTE LOCALE ELETTRICI
Il telecomando di questo apparecchio funziona con una batteria del tipo CR2025
che rientra nella direttiva europea 2013/56/UE e che non possono essere smaltite
con i normali rifiuti domestici. Informarsi sulle normative locali relative alla raccolta
differenziata delle batterie: un corretto smaltimento permette di evitare
conseguenze negative per l’ambiente e la salute. Non gettare le batterie nel fuoco.
I

15

16
Thank you for purchasing the fan heater INNOLIVING INN-581.
Please read the following instructions carefully and save this manual for possible future
consultation.
Before using this appliance, please read the operating instructions carefully,
in particular the safety notes and follow them.
Keep this manual for the entire life of the appliance, for future consultation. Failure to follow
the instructions could cause accidents and void the warranty by raising the manufacturer
from any liability.
This appliance must be used only for the purpose for which it was designed, that is as fan
heater for domestic use. Any other use is considered improper and therefore dangerous.
IMPORTANT SAFETY NORMS AND WARNINGS
• Keep all packing material (plastic bags, cardboard, polystyrene, etc..) out
of reach of the children, since they are potential sources of danger and
must be disposed of as provided by law.
• Before plugging into the socket, make sure the voltage of your mains
supply corresponds to the value indicated on the appliance and that the
socket and power line are appropriate for the load required.
• The appliance must be used in the portable configuration only. The
appliance is designed and produced for domestic use only.
• Do not use this appliance near showers, baths, swimming pools, etc.
Don’t use in very wet environments (bathrooms, etc.).
• Do not cover the appliance when in operation to avoid the risk of fire.
• The fan heater must not be placed directly under a power socket. Do not
direct hot air to a power outlet
• Do not use the heater to dry laundry. Never obstruct the intake and
outlet grilles (danger of overheating).
• Do not immerse the appliance or the cable in water or other liquids.
• Do not touch the appliance with wet hands.
• Never leave the appliance unattended when in use.
• The appliance can be used by children over the age of 8 and by people
with reduced physical, sensory or mental abilities, or without experience
WALL MOUNTED PTC HEATER
GB

17
or the necessary knowledge, as long as they are supervised or after they
have received instructions relating to the safe use of the appliance and
an understanding of the dangers inherent to it. Children must not play
with the appliance. Cleaning and maintenance intended to be carried
out by the user must not be carried out by unsupervised children. Make
sure that children do not play with the appliance.
• Children under 3 years old must be kept out of reach of the appliance if
not constantly supervised.
• Children between the ages of 3 and 8 only need to switch the appliance
on / off as long as it has been placed or installed in its normal operating
position and that they receive supervision or instructions regarding
the safe use of the appliance and understand the dangers. Children
between the ages of 3 and 8 must not plug in, adjust or clean the
appliance or perform maintenance by the user.
ATTENTION: Some parts of the product can become extremely hot during
operation and cause burns. Particular attention must be paid in the
presence of children or vulnerable people.
• The heater must be positioned at least 1m from furniture, walls, curtains,
or other objects.
• The use of extension leads is not recommended.
• Do not use the power cord to lift or carry the appliance or pull the
transformer plug out of the wall socket.
• Make sure that the cable has no kinks or bends.
• Check the status of the electrical cable. Damaged or knotted cable
increase the risk of electric shock.
• If the power cable is damaged, it must be replaced by the manufacturer,
the authorized after sales service or a qualified electrician in order to
eliminate all risk.
• Always unplug the heater before proceeding with cleaning and wait for
GB

18
it cool down before cleaning.
• Do not use aggressive detergents to clean the appliance.
• Do not allow the appliance or the cable to come in contact with hot surfaces .
• Always unplug the heater when not in use.
• This appliance must be used only for the purpose for which it was
conceived.
• Avoid dropping the appliance.
• If you encounter any problems with the device, contact the authorized
after sales service. Do not try to repair the product yourself.
• The appliance is not to be used if it has been dropped, if there are visible
signs of damage or if it is leaking.
• In case of failure or faulty operation, switch the appliance off and do not
tamper. Contact the after sales service to repair it.
• Please do not use the fan heater in places full of combustible or
explosive gas. Do not cover the air outlet.
• While using the fan heater, try not to open the door or window
continuously otherwise this will affect the heating effect.
• If you want to turn off the machine, press the on / off switch to off. The
fan will continue to work for other 30 seconds until it stops working.
• Do not use this fan heater in the bathroom.
• The fan heater must be installed in a way that switches and other
controls cannot be used from the bath or shower.
WARNING: Do not use this heating appliance with programmers, external
timers or any other device that automatically switches on the appliance, as
there is a risk of fire if the appliance is covered or positioned incorrectly.
IMPORTANT: In order to avoid overheating, never cover the appliance
during operation, as this would cause a dangerous increase in
temperature.
GB

19
FEATURES
1. High quality and long lasting plastic shell.
2. PTC ceramic heating elements, high efficiency heating, fast, quiet, odorless,
non-polluting.
3. Two-level heat setting, to adjust the temperature according to your needs.
4. There is a safety device to prevent overheating. The appliance switches off
automatically when the air outlet is blocked and switches on again when it is free.
5. You can choose between cold air and hot air. In summer, it is advisable to close
the windows to keep them as cool as possible.
INSTALLATION
Drill two holes in the wall and keep a distance of over 2.0m from the ground.
the diameter of the hole must contain the expansion plug, the diameter of
which is 6 mm. After inserting the plug, insert the screw inside it and fix the fan
heater with the hook. Be sure to insert all the way in. Refer to the image.
Use the supplied components (screws and expansion plugs) for fixing to the wall
as shown in the following figure, and then proceed to hook the machine.
Note: The maximum weight is 4.1kg, the wall must be able to withstand this
weight.
1.The distance between the
product and the ceiling (and side)
must be ≥30cm.
2. For the various installation
measures of the product, see the
figure.
3. Note: To hook the product, the
screw must be aligned with hole
“A” on the product. After hanging
it, slide the device and hook it
towards the “B”, in order to fix it
firmly.
To remove it, unhook it from “B” to
“A” and then pull it out.
GB

20
USAGE
1. Connect to a 220-240 V ~ 50-60 Hz mains socket
2. Insert the plug into the wall socket.
3. Turn on the appliance using the switch
“0” is “OFF”
“I”: is “ON”.
4. Run the fan heater via control buttons
or via remote control.
1. Turn on the device using the
switch. In this way the fan heater
will enter standby mode.
2. On the right side of the appliance
there is a “START / STOP” button,
pressing it the appliance will
start by default in “maximum
heat power”, pressing again, the
appliance will turn off.
3. when the appliance is turned off,
the fan will continue to run for 30
seconds.
4. All available functions are
selectable by remote control
Display symbol description:
Fan
Minimum heat power 1000W
Maximum heat power 2000W
Timer
Weekly Timer
Temperature
If the icon is steady: the chosen
temperature is set between 18-45°C
Flashing: Open window detection
starts.
GB
