MODEL BYM102

4





5

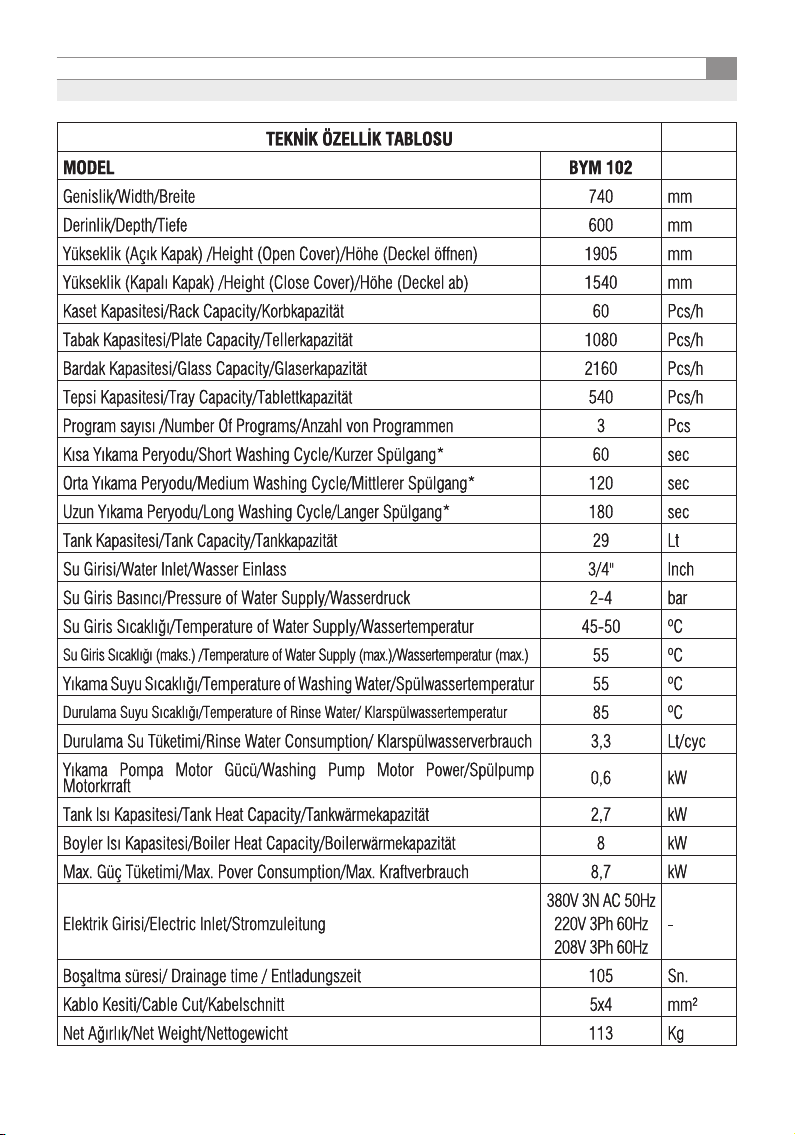

TEKNİK ÖZELLİK TABLOSU
MODEL
Genislik/Width/Breite 740 mm
Derinlik/Depth/Tiefe 600 mm
Yükseklik (Açık Kapak) /Height (Open Cover)/Höhe (Deckel öffnen) 1905 mm
Yükseklik (Kapalı Kapak) /Height (Close Cover)/Höhe (Deckel ab) 1540 mm
Kaset Kapasitesi/Rack Capacity/Korbkapazität 60 Pcs/h
Tabak Kapasitesi/Plate Capacity/Tellerkapazität 1080 Pcs/h
Bardak Kapasitesi/Glass Capacity/Glaserkapazität 2160 Pcs/h
Tepsi Kapasitesi/Tray Capacity/Tablettkapazität 540 Pcs/h
Program sayısı /Number Of Programs/Anzahl von Programmen 3Pcs
Kısa Yıkama Peryodu/Short Washing Cycle/Kurzer Spülgang* 60 sec
Orta Yıkama Peryodu/Medium Washing Cycle/Mittlerer Spülgang* 120 sec
Uzun Yıkama Peryodu/Long Washing Cycle/Langer Spülgang* 180 sec
Tank Kapasitesi/Tank Capacity/Tankkapazität 29 Lt
Su Girisi/Water Inlet/Wasser Einlass 3/4" Inch
Su Giris Basıncı/Pressure of Water Supply/Wasserdruck 2-4 bar
Su Giris Sıcaklığı/Temperature of Water Supply/Wassertemperatur 45-50 ºC
Su Giris Sıcaklığı (maks.) /Temperature of Water Supply (max.)/Wassertemperatur (max.) 55 ºC
Yıkama Suyu Sıcaklığı/Temperature of Washing Water/Spülwassertemperatur 55 ºC
Durulama Suyu Sıcaklığı/Temperature of Rinse Water/ Klarspülwassertemperatur 85 ºC
Durulama Su Tüketimi/Rinse Water Consumption/ Klarspülwasserverbrauch 3,3 Lt/cyc
Yıkama Pompa Motor Gücü/Washing Pump Motor Power/Spülpump
Motorkrraft 0,6 kW
Tank Isı Kapasitesi/Tank Heat Capacity/Tankwärmekapazität 2,7 kW
Boyler Isı Kapasitesi/Boiler Heat Capacity/Boilerwärmekapazität 8kW
Max. Güç Tüketimi/Max. Pover Consumption/Max. Kraftverbrauch 8,7 kW
Elektrik Girisi/Electric Inlet/Stromzuleitung
380V 3N AC 50Hz
220V 3Ph 60Hz
208V 3Ph 60Hz
-
Boşaltma süresi/ Drainage time / Entladungszeit 105 Sn.
Kablo Kesiti/Cable Cut/Kabelschnitt 5x4 mm²
Net Ağırlık/Net Weight/Nettogewicht 113 Kg

6

7

8
ON tuşu (2 sn basılınca OFF) Stand-by iken kırmızı,
açıkken yeşil yanacak
START <–> PAUSE
(2 sn STOP) Çalışırken yeşil yanacak, duraklatıldığında yanıp sönecek
Tank Sıcaklık göstergesi Kırmızı dijit sıcaklık göstergesi. Isıtma devredeyken sağ alt
köşede nokta şeklinde yanıp sönme yapar
Hazır ledi Boiler ve Tank sıcaklıkları hazır olduğu zaman kırmızı yanacak

Az kirli butonu Seçili iken kırmızı yanacak

Kirli butonu Seçili iken kırmızı yanacak

Çok kirli butonu Seçili iken kırmızı yanacak
Boiler sıcaklığı Kırmızı dijit sıcaklık göstergesi. Isıtma devredeyken sağ alt
köşede nokta şeklinde yanıp sönme yapar
Durulama ledi Durulama sırasında kırmızı yanar, su alma anında yanıp söner
Boşaltma butonu Manuel veya otomatik boşaltmada kırmızı yanacak





9

10

11
OLASI PROBLEMLER - SEBEPLERİ - ÇÖZÜMLERİ
PROBLEM SEBEP ÇÖZÜM
1-Bulaşıklar temiz değil
-Yıkama kolları sıkışmıştır.
-Yıkama fıskiyeleri tıkanmıştır.
-Durulama fıskiyeleri tıkanmıştır.
-Deterjan konsantrasyonu çok
yüksek veya yetersizdir.
-Filtre tıkanmıştır.
-Yıkama zamanı yetersizdir.
-Bulaşıkların kolların dönüşünü
engellemediğini kontrol ediniz.
- Yıkama kolunu söküp fıskiyeleri
temizleyiniz.
-Durulama kolunu söküp fıskiyeleri
temizleyiniz.
- Suyun sertliğini kontrol ediniz.
-Deterjan miktarını kontrol ediniz.
-Filtreyi söküp temizleyiniz.
-Daha uzun bir yıkama peryodunu
seçin veya aynı peryodu
tekrarlayınız.
2-Bulaşıklar kırılıyor. -Uygun kasa kullanılmamıştır.
-Aşırı yükleme yapılmıştır.
-Kasa seçimine dikkat ediniz.
-Kapasitesine riayet ediniz.
3-Cihaz su almıyor.
-Su giriş vanası kapalıdır.
-Kapak tam kapanmamıştır.
-Selenoid valf bozulmuştur.
-Kontrol ediniz/Açınız.
-Kontrol ediniz/kapatınız.
-Yetkili servise haber veriniz.
4-Cihaz sürekli su alıyor. -Presostat arızalıdır.
-Prosestat hortumu hava yapmıştır
-Yetkili servise haber veriniz.
-Tank içindeki suyu boşaltınız ve
cihazı tekrar çalıştırınız.
5-Cihaz gövdesinde paslanma
oluyor.
-Uygun olmayan kimyasal temizle
yiciler kullanılmıştır.
-Cihazı kullanma talimatına uygun
temizleyiniz.

12
AÇIKLAMA ALGILAMA
ER 01 SU YOK Arızası
10 dk. boyunca Tank prosestatı su seviyesi algılamaz,
konum değiştirmezse.
(makine su alma durumundayken 9 nolu girişe 10 dk.
boyunca sinyal ulaşmazsa)
ER 02 Boiler NTC Arızası Sensör kısa devre ya da açık devre
ER 03 Tank NTC Arızası Sensör kısa devre ya da açık devre
ER 04 Boiler ISITICI Arızası
Boilerde 10 dk. süre boyunca en az 5 ºC ( 41ºF ) ısı artışı sağlanamadığı
durumda.
(11 No’lu boiler çıkışının yani K2 kontaktörünün sürekli olarak en az 10
dk. çalışma durumunda kontrol edilecek.)
ER 05 Tank ISITICI Arızası
Tank 15 dk. süre boyunca en az 5 ºC ( 41ºF ) ısı artışı sağlanamadığı
durumda.
(10 No’lu boiler çıkışının yani K3 kontaktörünün sürekli olarak en az 15
dk. çalışma durumunda kontrol edilecek.)
ER 06 Termik Röle ya da
Power-box Arızası
Yıkama pompası termik röle çıkışında enerji olmadığı durumda.
(Elektronik kartın 16 nolu girişine enerji gelmediği durumda)

13

14

15

16
ON button (OFF when pressed for 2 sec.) Red light sill appear in
stand-by condition, and green light will appear when it is on
START <–> PAUSE
(2 sn STOP)
Green will be on when the machine is working, and it will be
blinking if paused.
Tank Temperature
Indicator
The digit red temperature indicator. It blinks at the right bottom
when heating is on.
Ready led Red will be on when the Boiler and Tank temperatures are ready

Lightly dirty Button Red light will appear when chosen

Dirty Button Red light will appear when chosen

Very Dirty Button Red light will appear when chosen
Boiler heat The digit red temperature indicator. I It blinks at the right bottom
when heating is on.
Rinsing led Red light appears during rinsing, the light blinks as the machine
takes water.
Drainage button Red light will appear during manual or automatic drainage.





17

18
POTENTIAL PROBLEMS - CAUSES - SOLUTIONS
PROBLEM CAUSE SOLUTION
1-Dishes are not clean.
-Washing arms may be stuck.
-Washing water sprays may be
blocked.
-Rinsing water sprays may be
blocked.
-Detergent concentration may be
very high or insufficient.
-Filter may be blocked.
-Washing time may be insufficient.
-Check whether the dishes prevent arms
from rotating.
-Clean the water sprays by removing the
washing arm.
-Clean the water sprays by removing the
rinsing arm.
-Check the hardness of water.
-Check the detergent amount.
-Remove and clean the filter.
-Select a longer wash period or repeat
the same period.
2-Dishes are getting
broken.
-Proper tray may not have been
used.
-Machine may have been
overloaded.
-Be careful when selecting the tray.
-Comply with its capacity.
3-The device does not
take water.
-Water inlet valve may be closed.
-Cover may not be closed
completely.
-Solenoid valve may be broken.
-Check/Open
-Check/Close
-Notify the authorized service.
