Itatiaia New Jazz ARM-80 User manual

ARM 1PT HOR 80 Armário geladeira 80
1000012338 - 22/01/2021 LINHA NEW JAZZ
Fazenda São Roque 1, s/nº. Bairro Córrego da Onça. Sooretama - ES. CEP: 29927-000 www.minhaitatiaia.com.br
Linha de Interesse Geral do Consumidor
Ligação gratuita de qualquer ponto do país
0800 032 6111
GUARDE ESTE MANUAL PARA POSTERIOR CONSULTA
Peso máximo distribuído suportado
Maximum weight supported distributed
Peso máximo admitido distribuído
KG

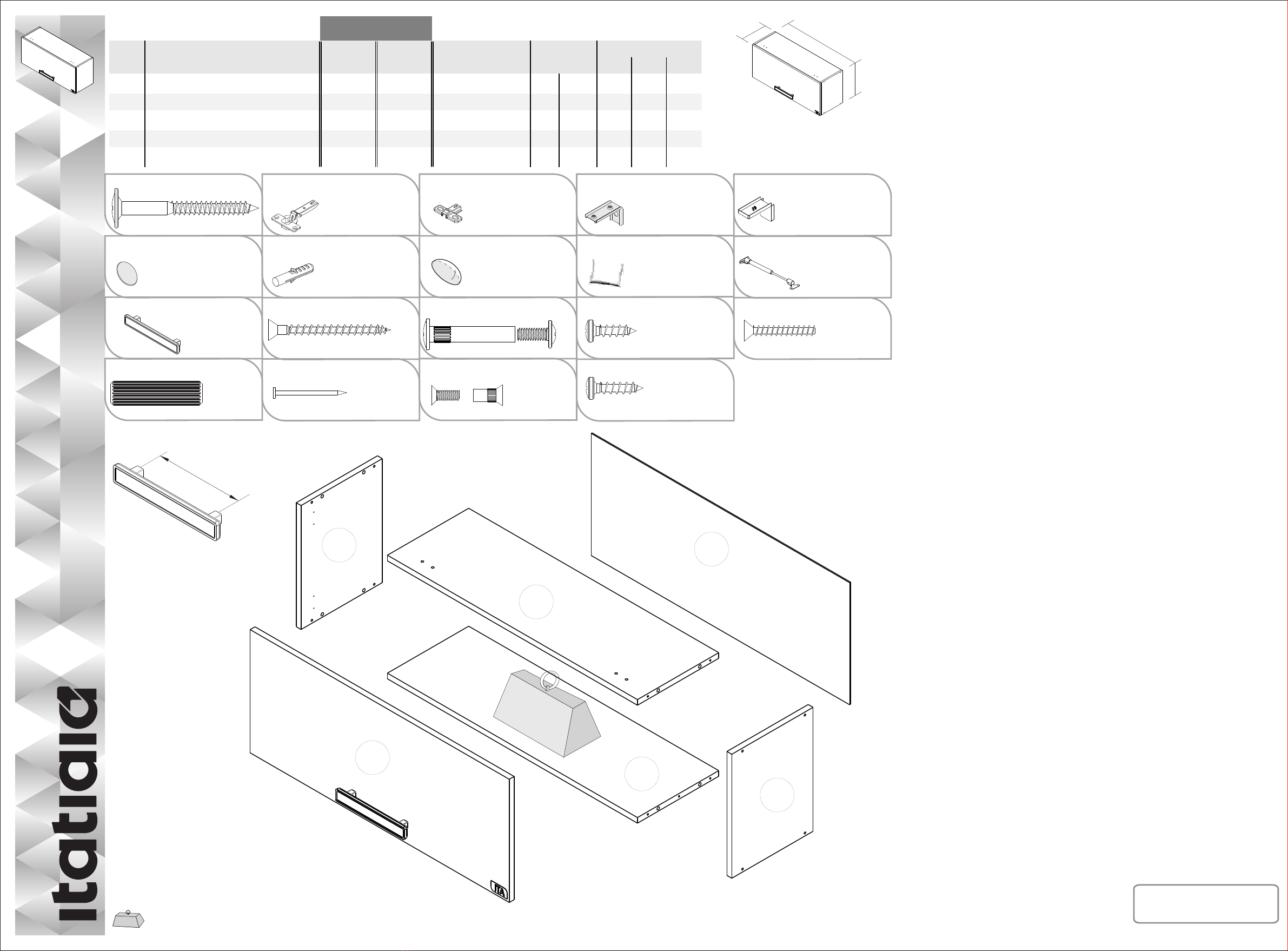

ARM 1PT HOR 80
PRODUTO MONTADO:
A: 330 L: 800 P: 270 MM
L
P
A
F1 - 1000001195 - DOB RETO
26MM
02
DOBRADIÇA
FRAME WING
BISAGRA
M13 - 1000000500 - 8 X 30 MM
08
CAVILHA MADEIRA
WODDEN DOWEL
TARUGO DE MADERA
M15 - 1000001177 - PREGO 10 X 10
16 04
M16 - 1000007122 - PARAF UNIÃO FPHS
17MM
F3 - 1000001191- 26MM
02
CALÇO DOBRADIÇA
DOOR WING
SOPORTE BISAGRA
A1 - 1000000216 - PARAF. PHS.FL- 4,8X45mm
02
F5 - 1000001266 - 51 X 38 X 22 MM
02
CANTONEIRA METALICA
METALIC ‘L’ BRACKET
ESQUINERA METÁLICA
02
F8 - 1000000262 - 38 X 8 MM
BUCHA
ANCHOR
TARUGO PLÁSTICO
F10 - 1000001086 - 10G
01
COLA BRANCA
WHITE GLUE
COLA BLANCA
02
CAPA PLASTICA CANTONEIRA
’L’ BRACKET
CAPA PLÁSTICA PARA ESQUINERA
F6 - 1000011882 - 81 X 23 X 6 MM
FRJ
F7 -
1000011893 - FRJ - 12 MM
08
ADESIVO TAPA FURO
COVER STICKER
ADHESIVO TAPA TORNILLO
F9 - 1000001257 - 8 MM
BATENTE P/ PORTA – SILICONE
SILICON STOPPER
TOPE PARA PUERTA - SILICÓN
02
M1 - 1000001179 - PARAF CAB CH FPSH
3,5 X 40 MM
08
M4 - 1000001183 - PARAF UNIAO
METALICO FPHS 28MM
02 08
M6 - 1000001180 - PARAF CAB PANELA
FPHS 4,0 X 14 MM
M23 - PARAF CAB PAN FPHS 3,5x16 MM
04
KIT PISTÃO
KIT GAS SPRING
KIT PISTÓN ARTICULADOR
01
F98 - 3000005128 - 90N - 270MM
PISTÃO ARTICULADOR
GAS SPRING
PISTÓN ARTICULADOR
02
M7 - 1000001181 - 3,5 X 23 MM
12 KG
PUXADOR / DIMENSÃO
HANDLE / DIMENSION
TIRADOR / DIMENSIÓN
160 mm
2
1
1
4
3
5
01
F350 -1000012309 - 211x31x30 MM
PUXADOR
HANDLE
TIRADOR
C OM P LA R G ESP
1LATERAL 330X250 ARM-80 1PH 3100020249 3100020249
M DF PINTADO/PAINTED 2 PC 330 250 15
2TAM PO 769X250 ARM -80 1PH 3100020248 3100020248 M DF PINTADO/PAINTED 1 PC 769 250 15
3BASE 769X250 ARM -80 3100020247 3100020247
M DF PINTADO/PAINTED 1 PC 769 250 15
4COSTA 325X795 3100020246 3100020246 HDF PINTADO/PAINTED 1 PC 795 325 3
5PORTA H 328X797 I1 ETQI 3100020245 3100020478
M DF PINTADO/PAINTED 1 PC 797 328 15
ID EN T IFIQU E A C OR D O
SEU A R M Á RIO
A C A B A M EN T O
F IN I SH
T ER M I N A C IÓN
QU A N T ID A D E
QU A N T IT Y
CANTIDAD
D imensão - M M
D imensi o n/ D i mensio n
N º
D ES C R IÇÃ O
D ES C R IPT IO N
D ES C R IPC IÓN
F R EI JÓ
OFF W HITE
TERMO DE GARANTIA
PARABÉNS!
Você acaba de comprar um produto que é referência de qualidade, durabilidade e beleza em todo o Brasil. Isso porque a Itatiaia faz de
tudo para oferecer a você as melhores cozinhas de madeira do mercado.
DISPOSIÇÕES E PRAZOS DE GARANTIA
A Itatiaia Móveis S/A estipula que o produto especificado, fica garantido pelo prazo de 6 (seis) meses, contados a partir da entrega
efetivado produto. Este prazo é compreendido como sendo: 3 (três) meses como garantia legal e 3 (três) meses como garantia
contratual.
Constatado o eventual defeito de fabricação, o consumidor deverá entrar em contato com a loja onde adquiriu o produto.
No prazo de garantia, as partes eventualmente defeituosas serão substituídas gratuitamente, por outra da mesma linha e modelo.
O projeto, instalação e a montagem na residência do consumidor não é de responsabilidade da Itatiaia. A montagem deve seguir
corretamente as instruções que se encontram dentro da embalagem de cada módulo.
Esta garantia é válida em todo o território brasileiro, inclusive em toda e qualquer região litorânea.
A Itatiaia se reserva o direito de efetuar modificações de caráter técnico em seus produtos, sem aviso prévio.
EXCLUSÃO DA GARANTIA
O presente termo exclui de sua garantia:
- danos causados em conseqüência de acidentes, mau uso, manuseio ou deslocamento incorreto dos produtos;
- danos causados por montagem inadequada;
- danos em decorrência de agentes externos (inundações, incêndios, etc);
- danos causados pela utilização de produtos de limpeza não recomendados no manual de instrução do produto;
- despesas de transporte, frete ou seguro;
- defeitos oriundos da utilização do produto em ambientes sujeitos a gases corrosivos, umidade excessiva ou em locais de
altas/baixas temperaturas, poeira ou acidez.
A Itatiaia não se responsabiliza por incorreta instalação de cubas, pias, mármores, granitos ou similares. Também não será
responsável pelas instalações elétricas, hidráulicas e de gás, bem como pelos danos que estes possam vir a causar ao produto.
A fixação dos armários de forma segura e garantida depende da qualidade da parede na qual os mesmos serão instalados. A Itatiaia
não se responsabiliza por danos causados por instalação dos armários em paredes inadequadas.
A Itatiaia não se responsabiliza por incorreta instalação de eletrodomésticos. Esta instalação deve seguir o indicado pelo fabricante.
CUIDE BIEN DE SU APARADOR
Indicaciones de limpieza y conservación
- Evite arrastrar objetos encima de los aparadores. Ellos pueden riscar o dañar el acabado de su mueble de cocina.
- Si es necesario mover el producto, retire los objetos del interior del armario.
- Para limpieza, se debe utilizar apenas producto neutro (verifique en el embalaje del produto
si está escrito “neutro”). Remueva el exceso con un paño húmedo y a seguir seque luego.
- Nunca utilize sapólios, esponja de acero o cualquier material que pueda arañar la superfície de los armarios durante la limpieza.
- No es recomendable utilizar productos con amoniaco.
- No utilizar plásticos o papeles coloridos para forrar los armarios.
- Debe evitarse guardar sal, cebolla, kétchup, mostaza o cualquier producto ácido sin el embalaje de protección.
- Para los armarios con lavaplatos, es importante tomar cuidado alrededor de ella, evitando el contacto directo con el agua en las demás partes del
producto. El área expuesta a la humedad puede influir en la durabilidad de sus muebles.
- Evite la exposición directa al sol. Se sugiere la utilización de cortinas para proteger sus muebles de cocina.
- Los productos adquiridos fuera de Brasil con defectos de fabricación de productos, avor póngase en contacto con la tienda donde compró su Cucina
Itatiaia.
- Esta orientación se debe guardar para futuras referencias, si es necesario.
ATENCIÓN: No utilize paños muy humedecidos en la limpieza del armario, pues la humedad.
TAKING GOOD CARE OF YOUR CABINET
Cleaning and caring instructions:
- Avoid dragging objects on top of the cabinet. They might scratch the finishing.
- If it is necessary to move the product, remove the objects from inside the cabinet.
- Only non-abrasive natural chemical products are recommended to clean your cabinet. Simply wipe the cabinet down with a wet cloth to remove the
cleaning product excess.
- Never clean the cabinet with scouring powders, steel scrubber pads or any other product which can scratch its surface.
- Chemical products are not recommended.
- Cabinet surfaces should not be covered with colored plastic or paper sheets.
- Acid substances like salt, onion, ketchup and mustard must remain properly stored in sealed containers.
- Avoid the direct contact of water with other surfaces than the sink, as the - Avoid the direct contact of water with other surfaces than the sink, as the
humidity can affect the durability of the cabinets.
- Avoid cabinets exposure to direct Sun light. Drapers suggested.
- For technical assistance outside Brazil, please, contact the store where you purchased your Itatiaia kitchen.
- This guidance should be saved for future reference, if necessary.
BEWARE: Do not use a damp cloth to clean the cabinet. Excessive moisture can damage its surface.
CUIDE BEM DO SEU ARMÁRIO
Dicas de limpeza e conservação:
- Evite arrastar objetos em cima dos armários. Eles podem riscar e prejudicar o acabamento de seu móvel de
cozinha.
- Caso seja necessário mover o produto, retire os objetos do interior do armário.
- Para limpeza, deve ser utilizado apenas produto neutro (verifique na embalagem do produto se está escrito
“neutro”). Remova o excesso com pano úmido e seque logo a seguir.
- Nunca utilize sapólios, esponja de aço ou qualquer material que possa arranhar a superfície dos armários
durante a limpeza.
- Não se recomenda o uso de produtos à base de amoníaco.
- Não utilize plásticos ou papéis coloridos para forrar os armários.
- Deve-se evitar guardar sal, cebola, catchup, mostarda e outras substâncias ácidas sem as devidas
embalagens de proteção.
- Para os armários com pia, é importante tomar cuidado ao redor dela, evitando-se o contato direto com água
nas demais partes do produto. A área exposta a umidade pode influenciar na durabilidade dos seus móveis.
- Tente evitar a exposição direta ao sol. Sugere-se utilização de cortinas para proteger seus móveis de
cozinha.
- Produtos adquiridos fora do Brasil com defeitos de fabricação, favor entrar em contato com a loja onde
adquiriu sua Cozinha Itatiaia.
- Esta orientação deve ser guardada para futura consulta, caso necessário.
ATENÇÃO: Não utilize panos muito umedecidos na limpeza do armário, pois a umidade excessiva pode
danificar o produto.

M1
8x
IMPORTANTE: NECESSÁRIO FIXAÇÃO NA PAREDE
IMPORTANT: CABINET MUST BE ATTACHED TO THE WALL
IMPORTANTE: ES NECESARIO FIJAR EN LA PARED
F98
F98
8mm - 5/16”
F7
8x
0°
2x
PORTA
DOOR
PUERTA
(797 X 328 X 15 mm)
M1
08x
M13
08x
M15
16x
F7
08x
M6
04x
M16
04x
F8
02x
F6
02x
F9
02x
01 02 03
05 06
09 10
07 08
04
A1
02x
M6
04x
F5
02x
F98
01x
STANLY
*Tools Needed (not supplied)
* FERRAMENTAS NECESSÁRIAS NÃO FORNECIDAS
STANLY
Montagem e Fixação
Mouting and Fixation
Montaje e Fijación
2x
M4
11
M4
02
1x
M23
M23
1x
M23
04x
08x
M7
02x
F10 F10
Importante: Passar cola para as cavilhas
Apply glue to the dowels
Importante: Pasar cola en los tarugos
F3
M16
M16
F3
02x
F1
02x
F226
01x
F350
M7
1x
M6
2x
F1
1
12
3
4
5
5
5
2x
16x
M15
F8
2x
2x
F5
F6
A1 2x
F1
2x
F3
