iWeld GORILLA POCKETPOWER 130 IGBT User manual

RCUTTING EDGE WELDING
HASZNÁLATI UTASÍTÁS
IGBT technológiás, mikroprocesszor vezérlésű
egyenáramú elektróda hegesztő inverter
GORILLA POCKETPOWER 130 IGBT
GORILLA POCKETPOWER 150 IGBT
GORILLA POCKETPOWER 170 IGBT
GORILLA POCKETPOWER 190 IGBT

HU

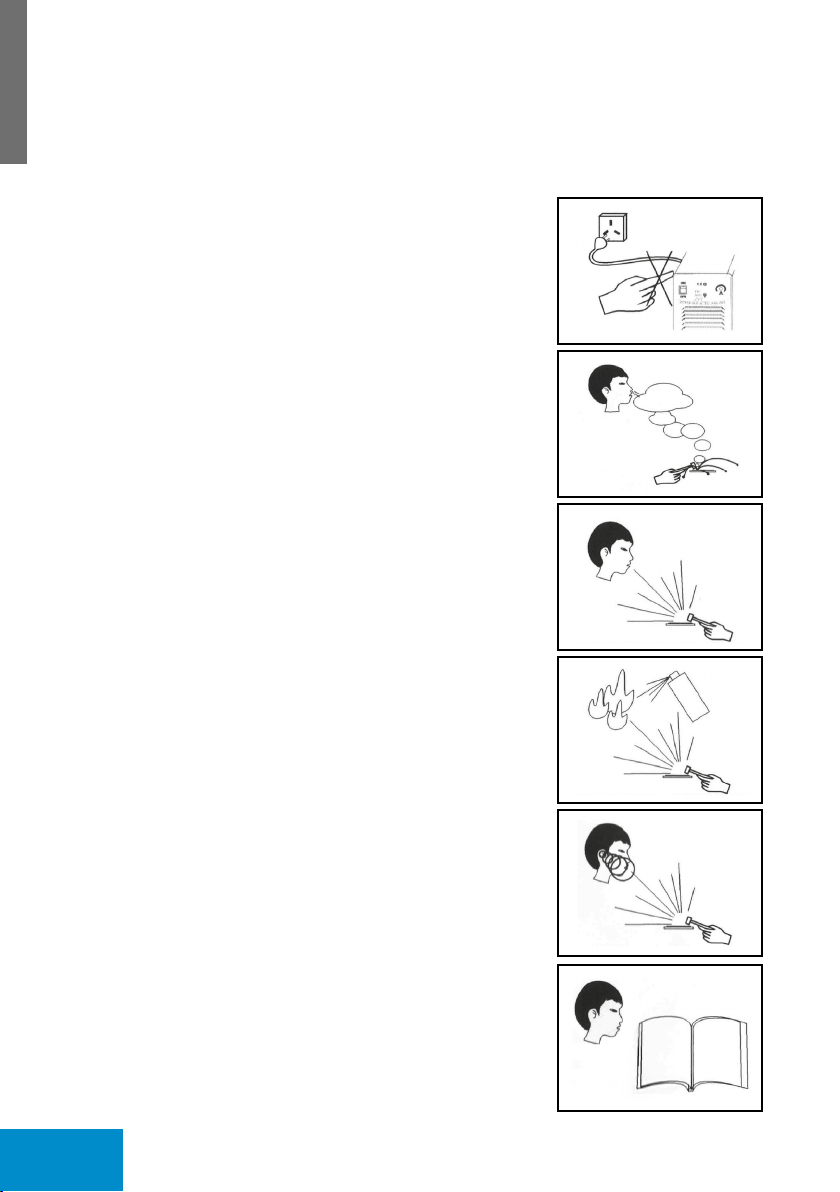

FIGYELEM!
A hegesztés és vágás veszélyes üzem! Ha nem körültekintően dolgoznak könnyen bal-
esetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért a
műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa el
 gyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt!
• Hegesztés alatt ne kapcsoljon más üzemmódra,
mert árt a gépnek!
• Használaton kívül csatlakoztassa le a munkakábe-
leket a gépről.
• A főkapcsoló gomb biztosítja a készülék teljes
áramtalanítását.
• A hegesztő tartozékok, kiegészítők sérülésmentesek,
kiváló minőségűek legyenek.
• Csak szakképzett személy használja a készüléket!
Az áramütés végzetes lehet!
• Földeléskábelt – amennyiben szükséges, mert nem
földelt a hálózat - az előírásoknak megfelelően
csatlakoztassa!
• Csupasz kézzel ne érjen semmilyen vezető részhez
a hegesztő körben, mint elektróda vagy vezeték
vég! Hegesztéskor a kezelő viseljen száraz védő-
kesztyűt !
Kerülje a füst vagy gázok belégzését!
• Hegesztéskor keletkezett füst és gázok ártalmasak
az egészségre.
• Munkaterület legyen jól szellőztetett!
Az ív fénykibocsátásaártaszemnekésbőrnek!
• Hegesztés alatt viseljen hegesztő pajzsot,
védőszemüveget és védőöltözetet a fény és a
hősugárzás ellen!
• A munkaterületen vagy annak közelében tartózko-
dókat is védeni kell a sugárzásoktól!
TŰZVESZÉLY!
• A hegesztési fröccsenés tüzet okozhat, ezért a gyúl-
ékony anyagot távolítsa el a munkaterületről!
• A tűzoltó készülék jelenléte és a kezelő tűzvédelmi
szakképesítése is szükséges a gép használatához!
Zaj: Árthat a hallásnak!
• Hegesztéskor / vágáskor keletkező zaj árthat a
hallásnak, használjon fülvédőt!
Meghibásodás:
• Tanulmányozza át a kézikönyvet
• Hívja forgalmazóját további tanácsért.
2

HU
TARTALOMJEGYZÉK
BEVEZETÉS 4.
FŐBB PARAMÉTEREK 5.
BEÜZEMELÉS 6.
MŰKÖDÉS 7.
ÓVINTÉZKEDÉSEK 8.
FIGYELEM!
A hegesztés és vágás veszélyes üzem! Ha nem körültekintően dolgoznak könnyen bal-
esetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért a
műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa el
 gyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt!
• Hegesztés alatt ne kapcsoljon más üzemmódra,
mert árt a gépnek!
• Használaton kívül csatlakoztassa le a munkakábe-
leket a gépről.
• A főkapcsoló gomb biztosítja a készülék teljes
áramtalanítását.
• A hegesztő tartozékok, kiegészítők sérülésmentesek,
kiváló minőségűek legyenek.
• Csak szakképzett személy használja a készüléket!
Az áramütés végzetes lehet!
• Földeléskábelt – amennyiben szükséges, mert nem
földelt a hálózat - az előírásoknak megfelelően
csatlakoztassa!
• Csupasz kézzel ne érjen semmilyen vezető részhez
a hegesztő körben, mint elektróda vagy vezeték
vég! Hegesztéskor a kezelő viseljen száraz védő-
kesztyűt !
Kerülje a füst vagy gázok belégzését!
• Hegesztéskor keletkezett füst és gázok ártalmasak
az egészségre.
• Munkaterület legyen jól szellőztetett!
Az ív fénykibocsátásaártaszemnekésbőrnek!
• Hegesztés alatt viseljen hegesztő pajzsot,
védőszemüveget és védőöltözetet a fény és a
hősugárzás ellen!
• A munkaterületen vagy annak közelében tartózko-
dókat is védeni kell a sugárzásoktól!
TŰZVESZÉLY!
• A hegesztési fröccsenés tüzet okozhat, ezért a gyúl-
ékony anyagot távolítsa el a munkaterületről!
• A tűzoltó készülék jelenléte és a kezelő tűzvédelmi
szakképesítése is szükséges a gép használatához!
Zaj: Árthat a hallásnak!
• Hegesztéskor / vágáskor keletkező zaj árthat a
hallásnak, használjon fülvédőt!
Meghibásodás:
• Tanulmányozza át a kézikönyvet
• Hívja forgalmazóját további tanácsért.
3

HU
Bevezetés
Először is köszönjük, hogy hegesztőgépünket választotta és használja.
Hegesztőgépünk fejlett inverter technológiával készült és a nagy frekvenciájú, nagy
teljesítményű IGBT (15kHz) egyen irányítja az áramot, majd PWM használatával a kime-
nő egyenáramot nagy teljesítményű munkavégzésre alkalmassá teszi, nagyban
csökkentve a fő transzformátor tömegét és méreteit, 30%-al növelve a hatékonyságot.
A gép főbb tulajdonságai, előnyei: stabil működés, határozott ív erő, könnyű súly, hor-
dozható, energiatakarékos és halk működés.
A mikroprocesszor vezérlés folyamatosan segíti a hegesztő ív optimális karakterének
megtartásában.
A POCKETPOWER sorozat előnyös tulajdonságai, a kis méret és súly, könnyű kezelhe-
tőséggel és jó terhelhetőséggel társulva sokoldalú eszközzé teszik a kisipari és hobbi
felhasználók számára.
Szívesen meghallgatjuk a felhasználók javaslatait, hogy a termékek és szolgáltatások
minőségén javítsunk.
1. A gép karbantartása 1 évig garantált, kivéve egyéb alkatrészeket.
2. Ez alatt minden szerviz ingyenes, kivéve a szándékos rongálásból és a nem rendel-
tetésszerű használatból adódó meghibásodás.
3. A kezelőnek, felhasználónak nem megengedett, hogy kijavítsa vagy megszerelje
a gépet, alkatrészt cseréljen, különben a gyártó nem vállal felelősséget és a gép
elveszíti a jótállást.
4

HU
1. Főparaméterek
POCKETPOWER
190 IGBT
POCKETPOWER
170 IGBT
POCKETPOWER
150 IGBT
POCKETPOWER
130 IGBT
80POCPWR190 80POCPWR170 80POCPWR150 80POCPWR130
Hot-Start    
ARC force    
Anti-stick    
Műanyag koffer    
Hálózati feszültség 230V AC±10% - 50/60 Hz
Max./effektív áramfelvétel 36.5A / 25.6A 31A / 23A 26.7A / 19.5A 22.1A / 16.4A
Hatásfok 85%
Bekapcsolási idő
(10 perc/20°C)
180A 60%
139A 100%
160A 60%
124A 100%
140A 60%
108A 100%
120A 60%
93A 100%
Hegesztőáram tartomány 20A-180A 20A-160A 20A-140A 20A-120A
Munkafeszültség 20.8V - 27.2 V 20.8V - 26.4 V 20.8V - 25.6 V 20.8V -24.8 V
Üresjárati feszültség 64 V
Szigetelési osztály B
Védelmi osztály IP23
Elektróda átmérő Ø 2.0-4.0 mm Ø 2.0-3.2 mm
Tömeg 2,8 kg
Méret 230 x 100 x 150 mm
5

HU

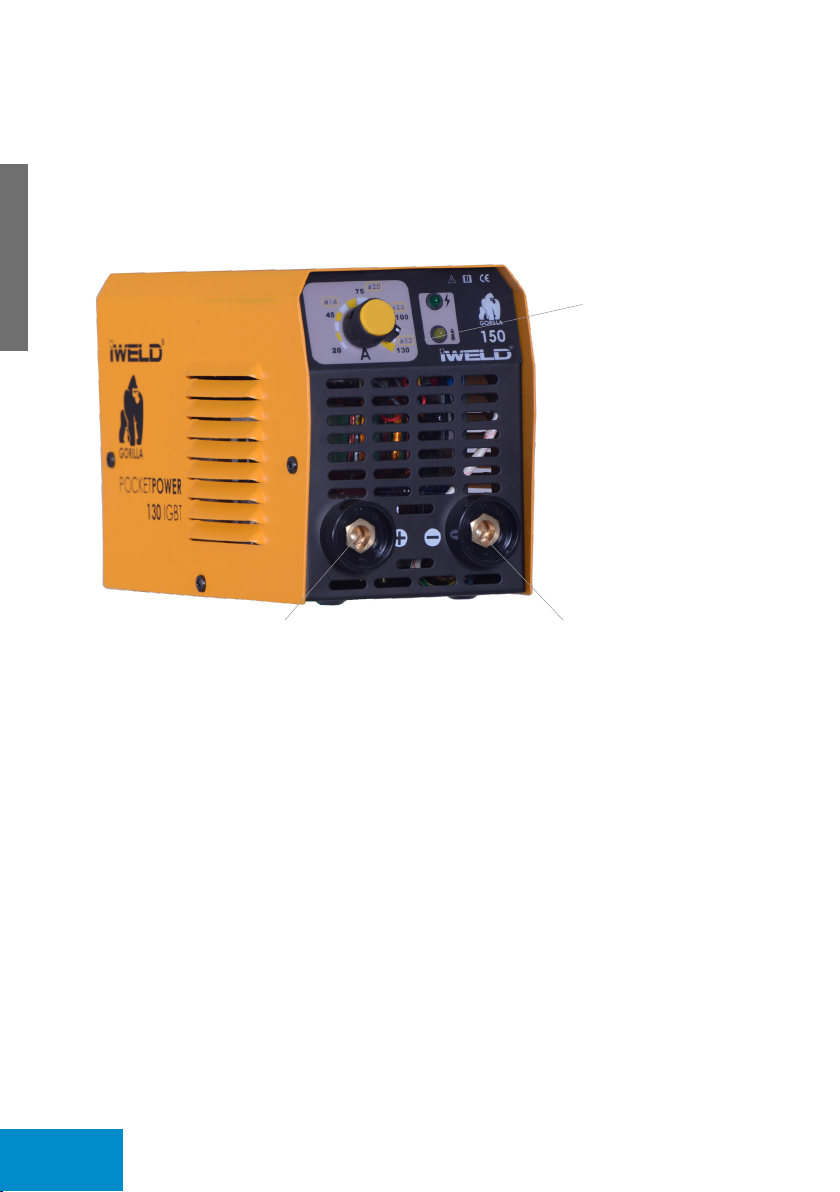

Kezelőpanel
Pozitív csatlakozó Negatív csatlakozó
2. Beüzemelés
2-1. Hálózatra csatlakozás
1. Minden gép saját bemeneti áramvezetékkel rendelkezik. Megfelelő hálózati
dugaljon keresztül a földelt hálózatra kell csatlakoztatni!
2. Az áramvezetéket a megfelelő hálózati csatlakozóba kell bedugni!
3. Multiméterrel ellenőrizzük, hogy a feszültség megfelelő sávtartományban van-e!
2-2. Kimeneti vezetékek csatlakozása
1. Mindegyik gépnek két lengő csatlakozója van, amit a panelra csatlakoztathatunk
szorosan. Ellenőrizzük, hogy jól csatlakozzanak a kábelek, különben mindkét oldal
sérülhet, eléghet!
2. Elektródafogó-vezeték a negatív pólushoz, míg munkadarab (test) a pozitív pólushoz
kapcsolódik. Ha nem földelt a hálózat, akkor a gépet a hátulján lévő földelési csat-
lakozón keresztül külön földelni kell!
3. Oda kell gyelni az elektróda vezetékre. Általában 2 módja van az egyenirányító
hegesztőgép kapcsolására: pozitív és negatív csatlakozás. Pozitív: elektródatartó
„-„, míg a munkadarab a „+”-hoz. Negatív: munkadarab „-„ , míg elektródatartó
„+” –hoz kapcsolt. A gyakorlatnak megfelelő módot válassza, mivel hibás kapcsolás
instabil ívet, illetve sok fröccsenést okozhat. Ilyenkor cserélje meg a polaritást, hogy
elkerülje a hibás géphasználatot!
4. Ha a munkadarab túl messze van a géptől (50-100m) és a hosszabbító vezeték
túl hosszú, akkor a vezeték keresztmetszetét növelni kell, hogy elkerüljük a feszült-
ség-esést.
6

HU
Hegesztőáram értékek különböző elektróda átmérőkhöz
Elektróda átmérő (mm) 1.6 2.0 2.5 3.2 4.0
Hegesztőáram (A) 40-80 60-100 80-120 100-150 140-180

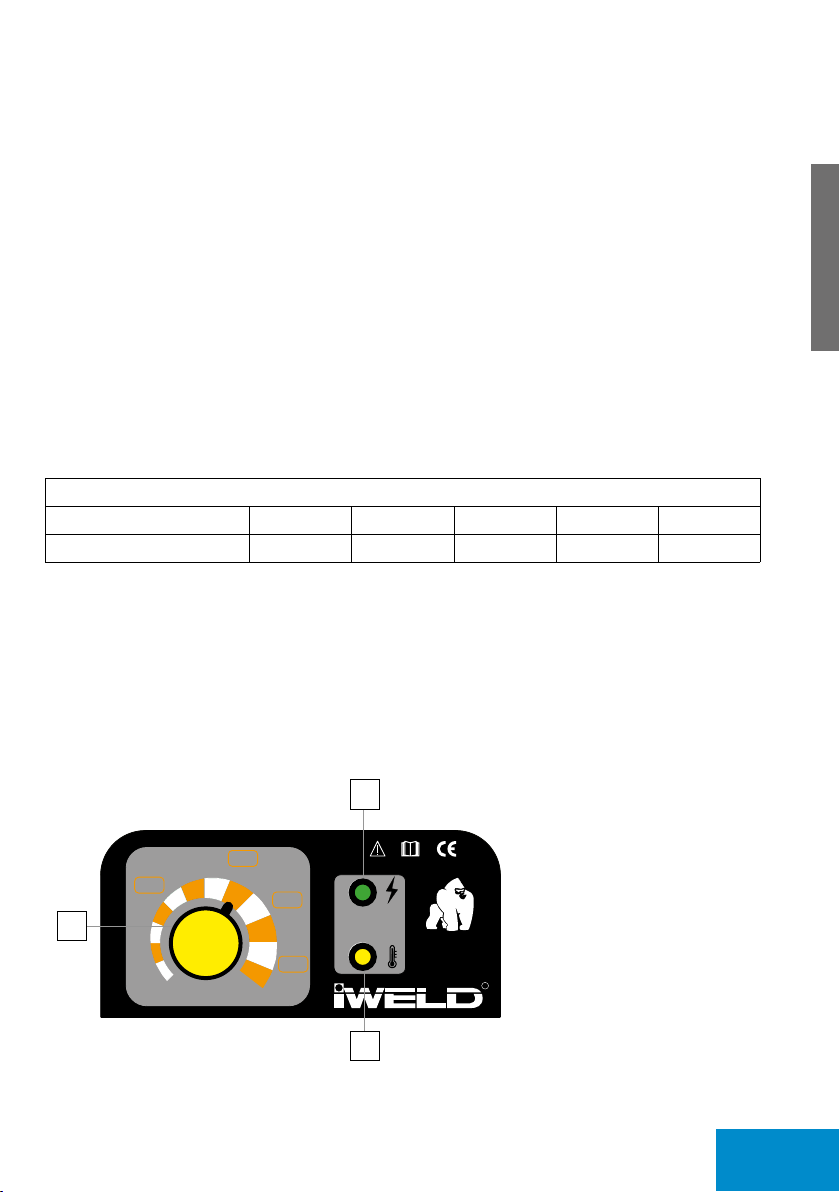

1 Hővédelem állapot jelző
2Bekapcsolt állapot jelző
3Áramerősség szabályozó
gomb
3-1 Kezelőpanelelemei
2-3.Ellenőrzés
1. Ellenőrizzük, hogy a gép megfelelő módon legyen földelve!
2. Ellenőrizzük, hogy minden csatlakozás tökéletes legyen, különösen a gép földelése!
3. Ellenőrizzük, hogy elektródafogó és a testkábel kábelcsatlakozása tökéletes legyen!
4. Ellenőrizzük, hogy kimenetek polaritása megfelelő legyen!
5. A hegesztési fröccsenés tüzet okozhat, ezért ellenőrizze, hogy nincs-e gyúlékony
anyag a munkaterületen!
3. Működés
1. Kapcsolja be a főáram kapcsolót, a ventilátor forogni kezd.
2. Gyakorlati alkalmazásnak megfelelően állítsa a hegesztőáram erősségét a hegesz-
téshez szükséges értékre.
3. Általában a hegesztési áram erőssége az elektróda átmérőnek megfelelően az
alábbiak szerint alakul. Bizonyosodjon meg arról, hogy ezzel az áramerősség tarta-
lékkal az Ön készüléke rendelkezik, más esetben ne is próbálja a munkát elvégezni!
mm
A4
(Kg)
*
技术要求：
1、尺寸大小如图
2、底色为黑色,正面为磨砂面；
3、颜色如图所示. 设计
审核
批准
廖水全 2014-12-29 ARC120M贴膜 CR-YF-TM-04B05
投影视图 图幅 单位 重量
版 本 第 1 页
共 1 页
比 例
1:1
深圳市千荣科技有限公司
CHANRONG
130
75
45
20
A/0
100
R
GORILLA
130
ø 1.6
ø 2.0
ø 3.2
ø 2.5
A
2
1
3
3-2.MegengedettBekapcsolásiIdő(BI)
Kizárólag a megadott bekapcsolási időtartamig használja a gépet! (lásd műszaki para-
méterek) Ha túlmegy ezen időn a gép váratlanul leállhat. Ez a belső túlterhelés követ-
keztében lehetséges, mert a gép túlmelegszik. Ilyenkor nem szükséges a gépet kikap-
csolni, hagyni kell a ventilátort működni a hőmérséklet csökkentése végett. Általában
5-10 percen belül a gép újra működőképes.
7

HU
Biztonságikövetelmények
A hegesztőgép rendelkezik túlfeszültség / túláram / túlmelegedés elleni védelemmel. Ha bár-
mely előbbi esemény bekövetkezne, a gép automatikusan leáll. Azonban a túlságos igény-
bevétel károsítja a gépet, ezért tartsa be az alábbiakat:
1. Szellőzés. Hegesztéskor erős áram megy át a gépen, ezért természetes szellőzés nem elég a
gép hűtéséhez! Biztosítani kell a megfelelő hűtést, ezért a gép és bármely körülötte lévő tárgy
közötti távolság minimum 30 cm legyen! A jó szellőzés fontos a gép normális működéséhez és
hosszú élettartamához!
2. Folyamatosan a hegesztőáram nem lépheti túl a megengedett maximális értéket! Áram túlter-
helés rövidíti a gép élettartamát vagy a gép tönkremeneteléhez vezethet!
3. Túlfeszültség tiltott! A feszültségsáv betartásához kövesse a főbb paraméter táblázatot! He-
gesztőgép automatikusan kompenzálja a feszültséget, ami lehetővé teszi a feszültség megen-
gedett határok között tartását. Ha bemeneti feszültség túllépné az előírt értéket, károsodnak
a gép részei!
4. A gépet földelni kell! Amennyiben a gép szabványos, földelt hálózati vezetékről működik,
abban az esetben a földelés automatikusan biztosított. Ha generátorról, vagy külföldön, isme-
retlen, nem földelt hálózatról használja a gépet, szükséges a gépen található földelési ponton
keresztül annak földelésvezetékhez csatlakoztatása az áramütés kivédésére.
5. Hirtelen leállás állhat be hegesztés közben, ha túlterhelés lép fel, vagy a gép túlmelegszik.
Ilyenkor ne indítsa újra a gépet, ne próbáljon azonnal dolgozni vele, de a főkapcsolót se kap-
csolja le, így hagyja a beépített ventilátort megfelelően lehűteni a hegesztőgépe
Karbantartás
1. Áramtalanítsa a gépet karbantartás vagy javítás előtt!
2. Bizonyosodjon meg róla, hogy a földelés megfelelő!
3. Ellenőrizze, hogy a belső gáz- és áramcsatlakozások tökéletesek, és szorítson, állítson rajtuk, ha
szükséges. Ha oxidációt tapasztal, csiszolópapírral távolítsa el és azután csatlakoztassa újra a
vezetéket!
4. Kezét, haját, laza ruhadarabot tartson távol áramalatti részektől, mint vezetékek, ventilátor!
5. Rendszeresen portalanítsa a gépet tiszta, száraz sűrített levegővel! Ahol sok a füst és szennye-
zett a levegő a gépet naponta tisztítsa!
6. A gáz nyomása megfelelő legyen, hogy ne károsítson alkatrészeket a gépben.
7. Ha víz kerülne, pl. eső, a gépbe megfelelően szárítsa ki és ellenőrizze a szigetelést! Csak ha
mindent rendben talál, azután folytassa a hegesztést!
8. Ha sokáig nem használja, eredeti csomagolásban száraz helyen tárolja!
Óvintézkedések
Munkaterület
1. A hegesztőkészüléket pormentes, korróziót okozó gáz, gyúlékony anyagoktól mentes, maxi-
mum 90% nedvességtartalmú helyiségben használja!
2. A szabadban kerülje a hegesztést, hacsak nem védett a napfénytől, esőtől, hótól.
A munkaterület hőmérséklete -10°C és +40°C között legyen!
3. Faltól a készüléket legalább 30 cm-re helyezze el!
4. Jól szellőző helyiségben végezze a hegesztést!
8

CUTTING EDGE WELDING
R
CE MEGFELELŐSÉGI NYILATKOZAT
MINŐSÉGI TANUSÍTVÁNY
ügyvezető igazgató:
Bódi András
www.iweld.hu [email protected]
Forgalmazó: IWELD Ltd.
2314 Halásztelek
II. Rákóczi Ferenc út 90/B
Tel: [phone]
Fax: [phone]
Termék: GORILLA POCKETPOWER 130
GORILLA POCKETPOWER 150
GORILLA POCKETPOWER 170
GORILLA POCKETPOWER 190
IGBT technológiás, mikroprocesszor vezérlésű
egyenáramú elektróda hegesztő inverterek
Alkalmazott szabályok (1): EN ISO 12100:2011
EN 50199:1998 és EN 55011 2002/95/CE
EN 60974-10:2014/A1:2015 -05
EN 60974-1:2013
(1) Hivatkozás a jelenleg hatályos törvényekre, szabályokra és előírásokra.
A termékkel és annak használatával kapcsolatos érvényben lévő jogszabályokat meg kell
ismerni, gyelembe kell venni és be kell tartani.
Gyártó kijelenti, hogy a fent meghatározott termék megfelel az összes fenti megadott sza-
bálynak és megfelel a 2004/108 / EK és 2006/95 / CE irányelvek által meghatározott alap-
vető követelményeknek.
Szériaszám:
Halásztelek, 2014-01-08
HU
9

RCUTTING EDGE WELDING
MANUAL DE UTILIZARE
Tehnologia IGBT, controlat de microprocesor
Aparate de sudare cu electrod învelit MMA
GORILLA POCKETPOWER 130 IGBT
GORILLA POCKETPOWER 150 IGBT
GORILLA POCKETPOWER 170 IGBT
GORILLA POCKETPOWER 190 IGBT

RO
• Nu trece la un alt mod în timpul sudării!
• Scoateţi din priză atunci când nu este în utilizare.
• Butonul de alimentare asigură o întrerupere com-
pletă
• Consumabile de sudura, accesorii, trebuie sa fiie
perfectă
• Numai personalul calificat trebuie să folosească
echipamentul
Electrocutarea–poatecauzamoartea!
• Echipamentul trebuie să fie împământat, conform
standardului aplicat!
• Nu atingeţi niciodată piese electrizate sau baghe-
ta de sudură electrică fără protecţie sau purtând
mănuşi sau haine ude!
• Asiguraţi-vă că dumneavoastră şi piesa de prelu-
crat sunteţi izolaţi. Asiguraţi-vă că poziţia dumnea-
voastră de lucru este sigură.
Fumul–poatefinocivsănătăţiidumneavoastră!!
• Ţineţi-vă capul la distanţă de fum.
Radiaţiaarculuielectric–Poatedăunaochilorşipielii
dumneavoastră!
• Vă rugăm să purtaţi mască de sudură corespunză-
toare, filtru şi îmbrăcăminte de protecţie pentru a
vă proteja ochii şi corpul.
• Folosiţi o mască corespunzătoare sau o cortină
pentru a feri privitorii de pericol.
Incendiul
• Scânteia de sudură poate cauza apariţia focului.
Vă rugăm să vă asiguraţi că nu există substanţe in-
flamabile pe suprafaţa unde se execută lucrarea
Zgomotul excesiv poate dăuna sănătăţii!
• Purtaţi întodeauna căşti de urechi sau alte echipa-
mente pentru a vă proteja urechile.
Defecţiuni
• Vă rugăm să soluţionaţi problemele conform indi-
caţiilor 2 relevante din manual.
• Consultaţi persoane autorizate atunci când aveţi
probleme.
ATENTIE!
Pentru siguranţa dumneavoastră şi a celor din jur, vă rugăm să citiţi acest manual
înainte de instalarea şi utilizarea echipamentului. Vă rugăm să folosiţi echipament de
protecţie în timpul sudării sau tăierii. Pentru mai multe detalii, consultaţi instrucţiunile
de utilizare.
12

RO
CUPRINS
INTRODUCERE 14.
PARAMETRII 15.
PUNEREA ÎN FUNCŢIUNE 16.
FUNCŢIONARE 17.
PRECAUŢII 18.
ÎNTREŢINERE 18.
13

RO
Introducere
Vă mulţumim că aţi cumpărat echipamentul de sudură! Aparatul de sudura ad-
optă tehnologia avansată inverter. Echipamentul de sudare cu arc de tip inver-
tor a beneciat de teoria alimentării cu invertor şi a componentelor sale. Tranzisto-
rul cu efect de câmp IGBT înaltă putere este folosit pentru alimentarea sudării cu
arc de tip invertor. Acest tip de aparat de sudare are următoarele caracteristici:
eciente,economice cu randament energetic ridicat, portabilitate, arc electric stabil,
constanta arcului electric, tensiune înaltă la fără sarcină şi consum redus la funcţiona-
rea în gol. Aparatul de sudura poate  utilizat pentru sudarea oţelului inoxidabil, aliajului
din oţel, oţel car-bonului, cuprului şi altor metale neferoase.
Aparatele POCKETPOWER de sudura este funcţional la altitudine ridicată, pe câmp,
în interior şi afară etc. Se caracterizează prin masă compactă, greutate uşoară, insta-
lare şi utilizare simple în comparaţie cu alte produse din aceeaşi categorie din ţară şi
străinătate.
1. 12 de luni garantie.
2. Pentru toate invertoarele de sudare comercializate si service specializat atat in pe-
rioada de garantie.
3. Utilizatorul nu este permis să corecteze sau să stabilească în caz contrar, producă-
torul nu este răspunzător.
14

RO
1. Parametrii
POCKETPOWER
190 IGBT
POCKETPOWER
170 IGBT
POCKETPOWER
150 IGBT
POCKETPOWER
130 IGBT
80POCPWR190 80POCPWR170 80POCPWR150 80POCPWR130
Hot-Start    
ARC force    
Anti-stick    
Carcasa din plastic    
Tensiune de alimentare 230V AC±10% - 50/60 Hz
Curentul de intrare max/ef. 36.5A / 25.6A 31A / 23A 26.7A / 19.5A 22.1A / 16.4A
Ecienţă 85%
Raport sarcină de durată
(10 perc/20 OC)
180A 60%
139A 100%
160A 60%
124A 100%
140A 60%
108A 100%
120A 60%
93A 100%
Reglare curent de ieşire 20A-180A 20A-160A 20A-140A 20A-120A
Tensiune de ieşire nominală 20.8V - 27.2 V 20.8V - 26.4 V 20.8V - 25.6 V 20.8V -24.8 V
Tensiune la mers în gol 64 V
Clasa de izolaţie B
Grad de protecţie IP23
Diametru electrod Ø 2.0-4.0 mm Ø 2.0-3.2 mm
Greutate 2,8 kg
Dimensiuni exterioare 230 x 100 x 150 mm
15

RO
Panoul du control
Borna de iesire
(pozitiva)
Borna de liesire
(negativa)
2. Punereaînfuncţiune
2-1.Conexiunelareţea
1. Asiguraţi-vă că oriciul de admisie al aparatului nu este blocat sau acoperit pentru a evita ca
sistemul de răcire să-şi piardă ecienţa.
2. Conectaţi aparatul de sudură la sursa de alimentare potrivită în funcţie de cerinţele aparatului.
3. După realizarea celor menţionate, instalarea este încheiată şi aparatul poate  utilizat pentru
sudare.
2-2.LiniideieşiredeaderaresiconexiunepistoletulMIG-MAG
1. Asiguraţi-vă că borna de pământ a prizei de curent are o împământare sigură.
2. Cablul, clema de racord la pământ şi priza trebuie să e împământate; priza trebuie introdusă
în polul de ieşire „-” şi strânsă în sens orar. Priza cablului buclă trebuie introdusă în polul de ieşire
„+” şi strânsă în sens orar; clema de racord la pământ de la cealaltă bornă trebuie să susţină
piesa de prelucrat.
3. Fiţi atenţi la polaritatea conectării; există două moduri de conectare pentru maşina de sudare
cu curent continuu: conectare pozitivă şi conectare negativă. Pentru conectarea pozitivă,
pistolul de sudare se conectează la polul negativ, piesa de prelucrat se conectează la polul
pozitiv. Pentru conectarea negativă, piesa de prelucrat se conectează la polul negativ iar
pistolul de sudare se conectează la polul pozitiv. Alegerea trebuie făcută în funcţie de parti-
cularităţile tehnicii de sudare ale piesei de prelucrat. Fenomenul de arc instabil şi împroşcare
largă poate apărea dacă alegerea a fost făcută greşit. În acest caz, vă rugăm să schimbaţi
priza pentru a modica polaritatea.
4. Secţiunea cablului trebuie să e mai largă pentru a reduce scăderea bruscă de tensiune dacă
distanţa dintre piesa de prelucrat şi maşina de sudare este prea mare (50-100m) şi cablul se-
cundar (cablul pistolului şi cablul de legare la pământ) este mai lung.
16

RO
mm
A4
(Kg)
*
技术要求：
1、尺寸大小如图
2、底色为黑色,正面为磨砂面；
3、颜色如图所示. 设计
审核
批准
廖水全 2014-12-29 ARC120M贴膜 CR-YF-TM-04B05
投影视图 图幅 单位 重量
版 本 第 1 页
共 1 页
比 例
1:1
深圳市千荣科技有限公司
CHANRONG
130
75
45
20
A/0
100
R
GORILLA
130
ø 1.6
ø 2.0
ø 3.2
ø 2.5
A
Sudare valorile curente de diferite diametre de electrozi
Diametre (mm) 1.6 2.0 2.5 3.2 4.0
Curente (A) 40-80 60-100 80-120 100-150 140-180
1LED INDICATOR ANOMALII
2STATUTUL DE PROTECŢIE
3 BUTON DE REGLARE CURENT
3-1 Functii Panoul de control
2-3.Vericare
1. Vericaţi dacă aparatul este împământat în mod corespunzător!
2. Asiguraţi-vă că toate conexiunile să e perfect.
3. Vericaţi conexiunile prin cablu de electrozi, clasti şi pistoletul MIG-MAG să e perfect!
4. Asiguraţi-vă că polaritatea este ieşirile corecte!
5. Sudare stropi poate provoca un incendiu!
3. Funcţionarea
1. Rotiţi butonul de pornire, iar ventilatorul va începe să se rotească.
2. Reglaţi butoanele curentului de sudare şi arcului pentru ca funcţia de sudare să e înconformi-
tate cu cerinţele de lucru.
3. În general, curentul de sudare se reglează în funcţie de diametrul electrodului de sudare după
cum urmează:
4. Butonul arcului serveşte pentru a regla puterea de sudare cu arc electric iniţială
2
1
3
17

RO
Măsurideprecauţie
Spaţiuldelucru
1. Aparatul de sudare se va utiliza într-o încăpere fără praf, fără gaze corozive, fără materiale inflamabile, cu
conținut de umiditate de maxim 90%.
2. Se va evita sudarea în aer liber, cu excepția cazurilor în care operațiunea este efectuată ferit de razele solare,
de ploaie, de căldură; temperatura spațiului de lucru trebuie să fie între -10oC și +40oC.
3. Aparatul se va amplasa la cel puțin 30 cm de perete.
4. Sudarea se va realiza într-o încăpere bine aerisită.!
Cerinţedesecuritate
Aparatul de sudare dispune de protecție față de supratensiune / față de valori prea mari ale curentului / față de
supra-încălzire. Dacă survine orice eveniment menționat anterior, aparatul se oprește în mod automat. Dar
utilizarea în exces dăunează aparatului, astfel că este recomandat să respectați următoarele:
1. Ventilare. În timpul sudării aparatul este parcurs de curenți mari, astfel că ventilarea naturală nu este sufi-
cientă pentru răcirea aparatului. Este necesar să se asigure răcirea corespunzătoare, astfel că distanța
dintre aparat și orice obiect va fi de cel puțin 30 cm. Pentru funcționarea corespunzătoare și durata de viață
a aparatului este necesară o ventilare bună.
2. Nu este permis ca valoarea intensității curentului de sudare să depășească în mod permanent valoarea
maximă permisă. Supra-sarcina de curent scurtează durata de viață a aparatului sau poate conduce la
deteriorarea aparatului.
3. Este interzisă supratensiunea! Pentru respectarea valorilor tensiunii de alimentare, consultați tabelul de pa-
rametri de funcționare. Aparatul de sudare compensează în mod automat tensiunea de alimentare, ceea ce
face posibilă aflarea tensiunii în domeniul indicat. Dacă tensiunea de intrare depășește valoarea indicată,
componentele aparatului se vor deteriora.
4. Aparatul este necesar să fie legat la pământ. În cazul în care aparatul funcționează de la o rețea legată la
pământ, standard, legarea la pământ a aparatului este asigurată în mod automat. Dacă aparatul este utilizat
de la un generator de curent, în străinătate, sau de la o rețea de alimentare electrică necunoscută, este ne-
cesară legarea sa la masă prin punctul de împământare existent pe acesta, pentru evitarea unor eventuale
electrocutări.
5. În timpul sudării poate apărea o întrerupere bruscă a funcționării, atunci când apare o suprasarcină, sau
dacă aparatul se supraîncălzește. Într-o asemenea situație nu se va porni din nou aparatul, nu se va încerca
imediat continuarea lucrului, dar nici nu se va decupla comutatorul principal, lăsând ventilatorul incorporat
să răcească aparatul de sudare
Întreţinerea
1. Înainte de orice operație de întreținere sau de reparație, aparatul se va scoate de sub tensiune!
2. Se va verifica să fie corespunzătoare legarea la pământ.
3. Se va verifica să fie perfecte racordurile interioare de gaz și de curent și se vor regla, strânge dacă este
necesar; dacă se observă oxidare pe anumite piese, se va îndepărta cu hârtie abrazivă, după care se va
conecta din nou conductorul respectiv.
4. Feriți-vă mâinile, părul, părțile de vestimentație largi de părțile aparatului aflate sub tensiune, de conductoare,
de ventilator.
5. Îndepărtați în mod regulat praful de pe aparat cu aer comprimat curat și uscat; unde fumul este prea mult iar
aerul este poluat aparatul se va curăța zilnic!
6. Presiunea din aparat va fi corespunzătoare, pentru a evita deteriorarea componentelor acestuia.
7. Dacă în aparat pătrunde apă, de exemplu cu ocazia unei ploi, aparatul se va usca în mod corespunzător și
se va verifica izolația sa! Sudarea se va continua numai dacă toate verificările au confirmat că totul este în
ordine!
8. Dacă nu utilizați aparatul o perioadă îndelungată, depozitați-l în ambalajul original, într-un loc uscat.
18

RO
CUTTING EDGE WELDING
R
CERTIFICAT DE CONFORMITATE
CERTIFICAT DE CALITATE
Director Executiv
Bódi András
www.iweld.ro [email protected]
Furnizorul: IWELD Ltd.
2314 Halásztelek
Strada II. Rákóczi Ferenc nr. 90/B
Tel: [phone]
Fax: [phone]
Produsul: GORILLA POCKETPOWER 130
GORILLA POCKETPOWER 150
GORILLA POCKETPOWER 170
GORILLA POCKETPOWER 190
Tehnologia IGBT, controlat de microprocesor
Aparate de sudare cu electrod învelit MMA
Standardele aplicate (1): EN ISO 12100:2011
EN 50199:1998 şi EN 55011 2002/95/CE
EN 60974-10:2014/A1:2015 -05
EN 60974-1:2013
(1) Referire la legile, standardele şi normativele aate în vigoare la momentul actual.
Prevederile legale conexe cu produsul şi cu utilizarea sa este necesar să e cunoscute,
aplicate şi respectate.
Producătorul declară că produsul denit mai sus corespunde tuturor standardelor indicate
mai sus li cerinţelor fundamentale denite de Regulamentele UE 2004/108 / Ce şi 2006/95 /
CE.
Serie de fabricaţie:
Halásztelek, 08.01.2014
19
