j5 create JUD500 User manual

ULTRA STATION
JUD500
QUICK INSTALLATION GUIDE
GUÍA DE INSTALACIÓN RÁPIDA
KURZANLEITUNG FÜR INSTALLATION
GUIDE D'INSTALLATION RAPIDE
快速安裝
EN :
E
S :
DE :
FR :
日本語 :
繁中文 :

2
Step 1. Device Driver Installation
Installation –Windows
1. Insert the Driver CD into the drive; the setup program should launch automatically.
2. Click on “ Install the Latest Driver” or press “Install Driver” to start the installation (Please
make sure the network is available.)
* Update Driver is available at www.j5create.com in “support > download” area.
Paso 1. Instalación del Driver del Dispositivo
Instalación -Windows
1. Inserte el CD de controladores en la unidad de CD-ROM; El programa de instalación
debería abrirse automáticamente.
2. clic en “Instalar el último controlador”. o presione “Instalar controlador” para iniciar la
instalación ( Asegúrese de que la red esté disponible )
* Actualice controladores está disponible en www. j5create.com en el área “support >
download”.
Windows
Step
1

3
Schritt 1. Installation Für Gerätetreiber
Installation-Windows
1. Treiber-CD einlegen; das Einstellungsprogramm sollte jetzt automtaisch starten
2. klicken Sie auf “ Den neuesten Treiber installieren oder klicken sie auf “ Treiber
installieren”, um die Installation zu starten (Stellen Sie sicher, dass das Netzwerk
verfügbar ist.)
* Treiber update gibt es auf www.j5create.com unter „support > download“.
Étape 1. Device Driver Installation
Installation -Windows
1. insérez le CD-ROM dans le lecteur de CD, Le programme d'installation doit se lancer
automatiquement.
2. Cliquez sur “ Installer le dernier pilote” ou appuyez sur “Installer le pilote” pour démarrer
l'installation (Assurez-vous que le réseau est disponible)
* Mise à jour de Pilote est disponible sur www.j5create.com dans la rubrique «soutien /
téléchargement » domaine.
步驟 1. 軟體驅動程式安裝
安裝流程 - Windows
1. 將驅動程式光碟片放入光碟機中，安裝精靈將會自動執行。
2. 請按 “安裝最新驅動程式”或是點選“安裝驅動程式” 進行安裝光碟驅動程式。( 請注意需要開
啟網際網路進行下載 )
* 歡迎隨時造訪 www.j5create.com“技術支援”下載最新版驅動程式。
Step
1

4

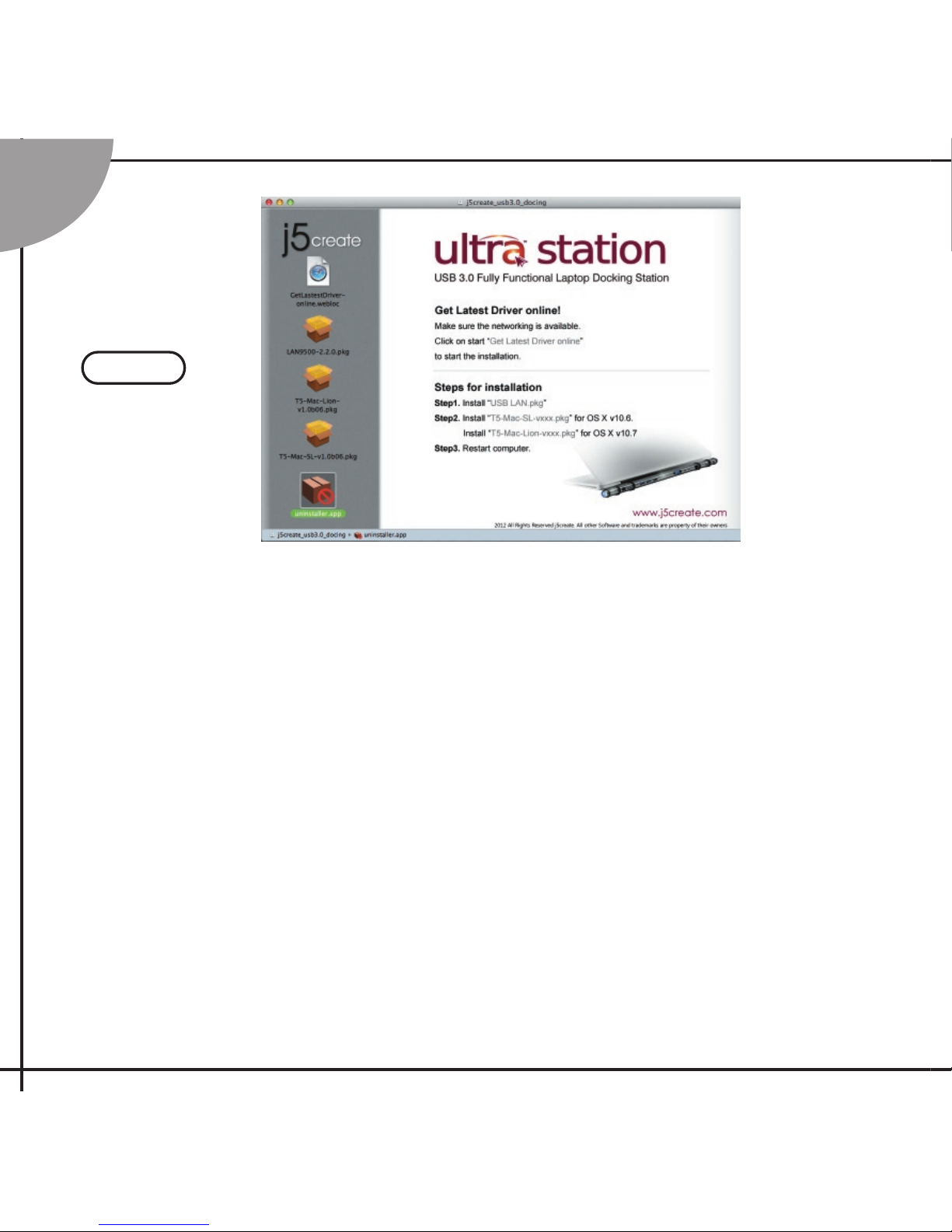

Installation – MAC
1. Insert the Driver CD into the CD-ROM drive; and run the .dmg le to load drivers in the“
mac_install”folder. The installation page will be launched.
2. Click on start “ Get Last Driver online” , or Press “Install Lan” to start the installation
3. After Lan driver installation nished, Choose the OS version you are using and press “Install
Driver” to start the installation (Please make sure the networking is available.)
* Update Driver is available at www.j5create.com in “support > download” area.
Installieren – MAC
1. Legen Sie die Treiber-CD in das CD-ROM-Laufwerk ein; und starten Sie die Datei mit der
Endung .dmg, um die Treiber im “ mac_install” Ordner zu laden Die Installationsseite wird
Instalación – MAC
1. Inserte el CD de controladores en la unidad de CD-ROM; y ejecute el archivo .dmg para
cargar los controladores en la carpeta “mac_install”
2. Para iniciar la instalación haga clic en “Instalar el último controlador” o presione “Instalar
LAN” para iniciar la instalación
3. Tras nalizar la instalación del controlador Lan, elija laversión del SO que utiliza y presione
“Instalar controlador” para iniciar la instalación.(Asegúrese de que la red esté disponible.)
* Actualice controladores está disponible en www. j5create.com en el área “support >
download”.
MAC
Step
1

5
Installation – MAC
1. Insérez le CD de pilotes dans le lecteur de CD-ROM; et exécutez le chier .dmg pour
charger les pilotes dans le dossier « mac_install »
2. cliquez sur “ Installer le dernier pilote”. ou appuyez sur “Installer le LAN pilote” pour
démarrer l'installation
3. Une fois que l'installation du pilote Lan est terminée, Choisissez la version OS que vous
utilisez appuyez sur “Installer le pilote” pour démarrer l'installation.(Assurez-vous que le
réseau est disponible.)
* Mise à jour de Pilote est disponible sur www.j5create.com dans la rubrique «soutien /
téléchargement » domaine.
安裝流程 - MAC
1. 請將驅動程式光碟片放入光碟機中，選擇 mac_install 檔案夾並點開 .dmg 檔案，將會出現軟體安裝介面
2. 請按 “安裝最新驅動程式”或是點選 “install LAN” 進行安裝光碟 Lan 驅動程式。
3. 完成 Lan 驅動程式後，選取電腦使用 OS 版本進行安裝“Install Driver”驅動程式 。( 請注意需要開啟網
際網路。)
* 歡迎隨時造訪 www.j5create.com“技術支援”下載最新版驅動程式。
gestartet.
2. Um die Installation zu starten, klicken Sie auf “ Den neuesten Treiber installieren”. oder
klicken sie auf “ LAN installieren”, um die Installation zu starten
3. Nach Abschluss der LAN-Treiber Installation, klicken sie auf “ Treiber installieren”, um die
Installation zu starten (wählen Sie die Betriebssystemversion, die Sie verwenden&).
* Stellen Sie sicher, dass das Netzwerk verfügbar ist
* Treiber update gibt es auf www.j5create.com unter „support > download“.
Step
1

9
Étape 3. l'installation Wormhole
Installation – Windows
1. Branchez l’autre extrémité du Wormhole Switch de j5 à un port USB sur le second
ordinateur.L’appareil démarre automatiquement l’installation du logiciel sur deux
ordinateurs.
2. La fenêtre pourrait sautée hors “lecture automatique” option. S’il vous plaît Cliquez sur
l’option “Exécuter WKMLoader.exe” pour terminer l’installation.
* Mise à jour de Wormhole: Aller à « » et Sélectionnez «mise à jour en ligne»
步驟 3. Wormhole 安裝流程
安裝流程 - Windows
1. 將 J5 create Wormhole Switch 另一端連接至第二台電腦的 USB 埠 .Wormhole Switch 的軟體會自動開啟
並執行
2. 當彈出自動撥放視窗時，請選取執行“Run WKMLoader.exe”來啟動軟體
* 更新 Wormhole : 在 “ ” 下選擇“檢查更新” 或是 “在線更新”
Step
3
Windows

11
Installation – MAC
1. Lorsque vous connectez d'abord le commutateur Wormhole Switch à l'ordinateur MAC,
une fenêtre pop up afche, "Assistant de conguration du clavier’’ suivez les étapes pour
sélectionner le type de clavier.
2. Après avoir branché le commutateur Wormhole Switch, l’icône "Wormhole Switch
” CDROM apparaîtra sur le bureau ou sur le "Macintosh HD". Double cliquez sur l’icone
"Wormhole Switch ".
* Mise à jour de Wormhole: Aller à « » et Sélectionnez «mise à jour en ligne»
安裝流程 - MAC
1. 第一次連接 Wormhole Switch 至 MAC 電腦 , 會彈跳出以下視窗 , 上面寫著 : “鍵盤設定助理”, 請照著
指示完成鍵盤設定步驟。
2. 插入 Wormhole Switch 之後會在桌面出現“Wormhole” CDROM 圖示 無論是在桌面 或是 在“Macintosh
HD”硬碟下出現此圖案 , 都請您雙擊 “Wormhole” 圖樣執行 Wormhole 程式 .
* 更新 Wormhole : 在 “ ” 下選擇“檢查更新” 或是 “在線更新”
Step
3

13
Schritt 4. Erleben Sie Hervorragende Features
⑤⑥VGA/HDMI -Funktion - Erweiterter Modus/ Spiegelmodus/ Primärer Modus/
Ausrichtung der Anzeige (* Ausrichtung der Anzeige-Funktion ist auf MAC nicht
verfügbar)
⑪Wormhole-Funktion
* Um die Installation zu starten, klicken Sie auf das Wormhole -Symbol ( ) in der
unteren rechten Ecke des Bildschirms.
- Geteilte Maus- und Tastaturanwendung/ Klemmbrettmitteilung/ Dateitransfer
- Compartir teclado para iPad(* USB-Verbindungsset erforderlich.)
Étape 4. Explore Les Caractéristiques Les Plus Remarquables
⑤⑥Fonction de VGA/HDMI - Le mode étendu/ Le mode miroir/ Le mode primaire/
Orientation de l’affchage (* Orientation de l’affchage fonction n’est pas sur MAC)
⑪Fonction de Wormhole
* Pour commencer la conguration, veuillez cliquer sur l'icône de l'utilitaire Wormhole
() en bas à droite de l'écran.
- Partage du Clavier et de la Souris/ partage Clipboard/ transfert de chiers
- Partage de clavier pour iPad(* Requis Kit de connexion.)
步驟 4. 立即體驗 OUTSTANDING 功能
⑤⑥ VGA/HDMI 功能 - 延伸螢幕 / 複製螢幕 / 主螢幕切換 / 旋轉螢幕 (* 在 MAC 作業系統下並
不支援旋轉螢幕功能 )
⑪Wormhole 功能
* 開始設定功能，請點選 Wormhole Switch 圖示 ( )
- 鍵盤滑鼠分享 / 剪貼簿功能分享 / 資料檔案傳輸
- 電腦鍵盤分享於 iPad (* 需要 iPad 專用的 USB 轉換器 )
Step
4

14
Required Environments
♦ Microsoft Windows 7/XP (32-bit or 64-bit)
♦ Mac OS X 10.6 Snow Leopard / 10.7 Lion
♦ Available USB port(USB 3.0 is
recommended)
♦ Minimum System Requirements
CPU: Intel 2 core Quad 2.33 GHz
RAM: 2 GB DDR2
♦ iPad: *USB connection kit
* Windows XP user: “Windows Media
Player” is recommended
* Suggest Windows XP & MAC USB2.0 for
"offce application only"
Entorno requerido
♦ Microsoft Windows 7, XP (32 bits o 64 bits)
♦ Mac OS X 10.6 Snow Leopard / 10.7 Lion
♦ Un puerto USB disponible (USB 3.0
recomendado)
♦ Requisitos mínimos del sistema
CPU: Intel Core 2 Quad 2.33 GHz
RAM: 2 GB DDR 2
♦ iPad: USB connection kit
* Usuario Windows XP: “Windows Media
Player” es recomendado
* Sugerimos el uso de Windows XP &
Mac USB 2.0 para “aplicación de ofcina”
únicamente.
Systemanforderungen
♦ Microsoft Windows 7, XP (32-bit oder 64-
bit)
♦ Mac OS X 10.6 Snow Leopard / 10.7 Lion
♦ Freier USB -Anschluss(USB 3.0
empfohlen)
♦ Systemvoraussetzungen (mindestens)
CPU: Intel 2 core Quad 2.33 GHz
RAM: 2 GB DDR2
♦ iPad: USB-Verbindungsset
* Windows XP-Nutzer: “Windows Media
Player” Empfohlen
* Empfehlen Windows XP & Mac USB 2.0
nur für den ‘Bürogebrauch
Environnement requis
♦ Microsoft Windows 7, XP (32 bits ou 64
bits)
♦ Mac OS X 10.6 Snow Leopard /10.7 Lion
♦ Un Port USB disponible (USB 3.0 est
recommandé)
♦ Conguration minimale requise
CPU: Intel 2 core Quad 2.33 GHz
RAM: 2 Go DDR2
♦ iPad: Kit de connexion USB
* Windows XP utilisateur :“Windows Media
Player” est recommandé
* Suggérons Windows XP & Mac USB 2.0
pour « l’application de bureau » seulement

15
使用環境需求
♦ 支援 Microsoft Windows 7, XP (32-bit or 64-bit)
♦ 支援 Mac OS 10.6 Snow Leopard / 10.7 Lion
♦ USB 埠(建議USB 3.0 )
♦ 系統規格需求
CPU 處理器 : Intel 2 core Quad 2.33 GHz
RAM 記憶體 : 2 GB DDR2
♦ iPad: 需要 iPad 的 “USB connection kit”( 轉換器 )
* Windows XP 使用者 : 建議使用 “Windows
Media Player”
* 建議 Windows XP & MAC USB 2.0 使用在 " 文
書處理 " 軟體上
技術支援資訊
美國客服專線：[phone]
台灣客服專線：[phone]#19
客服時間：星期一至星期五 9:30 AM -6:00 PM
( 台灣時間 )
Email 信箱：[e-mail]
SUPPORT TECHNIQUE
Numéro gratuit: [phone]
Heures d’ouverture:
lun. - Ven. 10:00 a.m - 06:00 U.S.A-E.S.T
Email: [e-mail]
TECHNISCHER SUPPORT
Kostenloser Anruf bei:[phone]
Sprechstunden:
Mon. – Frei. 10.00-18.00 U.S.A-E.S.T
E-mail:[e-mail]
SOPORTE TÉCNICO
Número gratuito: [phone]
Horario de atención:
Lun-Vier. 10:00 a.m – 6:00 U.S.A-E.S.T
Email: [e-mail]

16
STOP!!
If you have any issue using this product,
please try the following instructions below before returning this product to the store.
1. The User Manual
Contains detailed instructions and a troubleshooting section,
many common issues can be easily resolved by reading the user manual.
2. Online Support
Please visit the j5 create website (www.j5create.com) to nd the latest software for your
device. If you still experience issues, you can submit a trouble ticket through j5 web support.
Your ticket will be handled within 24 hours.
We stand behind our products and it is our goal to provide you world class support.
3. Telephone Support
Please call us @ [phone] and one of our support technicians will be very happy to
assist you.
TECHNICAL SUPPORT
Toll free number: [phone]
Business Hours: Mon. – Fri. 10:00 a.m – 6:00 p.m E.S.T
Email: [email protected]
