Jabra PRO 930 User manual

81-03324 D
Jabra PRO™930
www.jabra.com
Quick Start Guide
© 2011 GN Netcom A/S. All rights reserved. Jabra®is a registered
trademark of GN Netcom A/S. All other trademarks included
herein are the property of their respective owners.
(Design and specifications subject to change without notice).
DESIGN REGISTRATION PENDING INTERNATIONAL
REGISTER YOUR JABRA AT JABRA.COM/REGISTER – FOR NEWS, SUPPORT AND COMPETITIONS
www.jabra.com
MADE IN CHINA
Type: WHB003
?
MЛ05

CUSTOMER SUPPORT
EUROPE
Belgique/Belgium + 49 (0)8031 2651 72
Czech Republic + 420 800 522 722
Danmark Kontakt venligst din nærmeste
forhandler (via følgende link)
www.jabra.dk/forhandler
Deutschland + 49 (0)8031 2651 72
Espzaña [phone]
France + 33 (0) 130 589 075
Italia [phone]
Luxembourg + 49 (0)8031 2651 72,
Nederland + 49 (0)8031 2651 72
Norge + 47 32 22 74 70
Österreich + 49 (0)8031 2651 72
Poland 0-801-800-550;
+ 48 12 254-40-15
Russia [email protected]
Suomi + 358 204 85 6040
Sverige + 46 (0)8 693 09 00
United Kingdom + 44 (0)1784 220 172
MIDDLE EAST/AFRICA
E-mail Support: suppor[email protected]
USA & CANADA
Canada 1-800-489-4199
USA 1-800-826-4656
WEB
www.jabra.com (for the latest support information and
online User Manuals).
ASIA
Australia 1-800-636-086 (local distributor)
China + 86-21-5836 5067
Hong Kong 800-968-265 (Toll free)
India 000-800-852-1185 (Toll free)
Indonesia 001-803-852-7664
Japan + 81-3-5297-7976
Malaysia 1800-812-160 (Toll free)
New Zealand 0800-447-982 (Toll free)
Philippines 1800-765-7022 (ETPI)
1800-1855-0144 (PLDT)
Singapore 800-8523-794 -(Toll free)
Taiwan 0080-186-3013 (Toll free)
Thailand 001-8008523-794 (Toll free)
For more languages please refer to the manuals
on the CD.
GN Netcom A/S
Lautrupbjerg 7
DK-2750 Ballerup
Denmark

LANGUAGES
ENGLISH / US 2
FRANÇAIS / FR 8
DEUTSCH / DE 14
ESPAÑOL / ES 20
繁體中文 / CHT 26
Optional accessories
PACKAGE CONTENTS

32
US

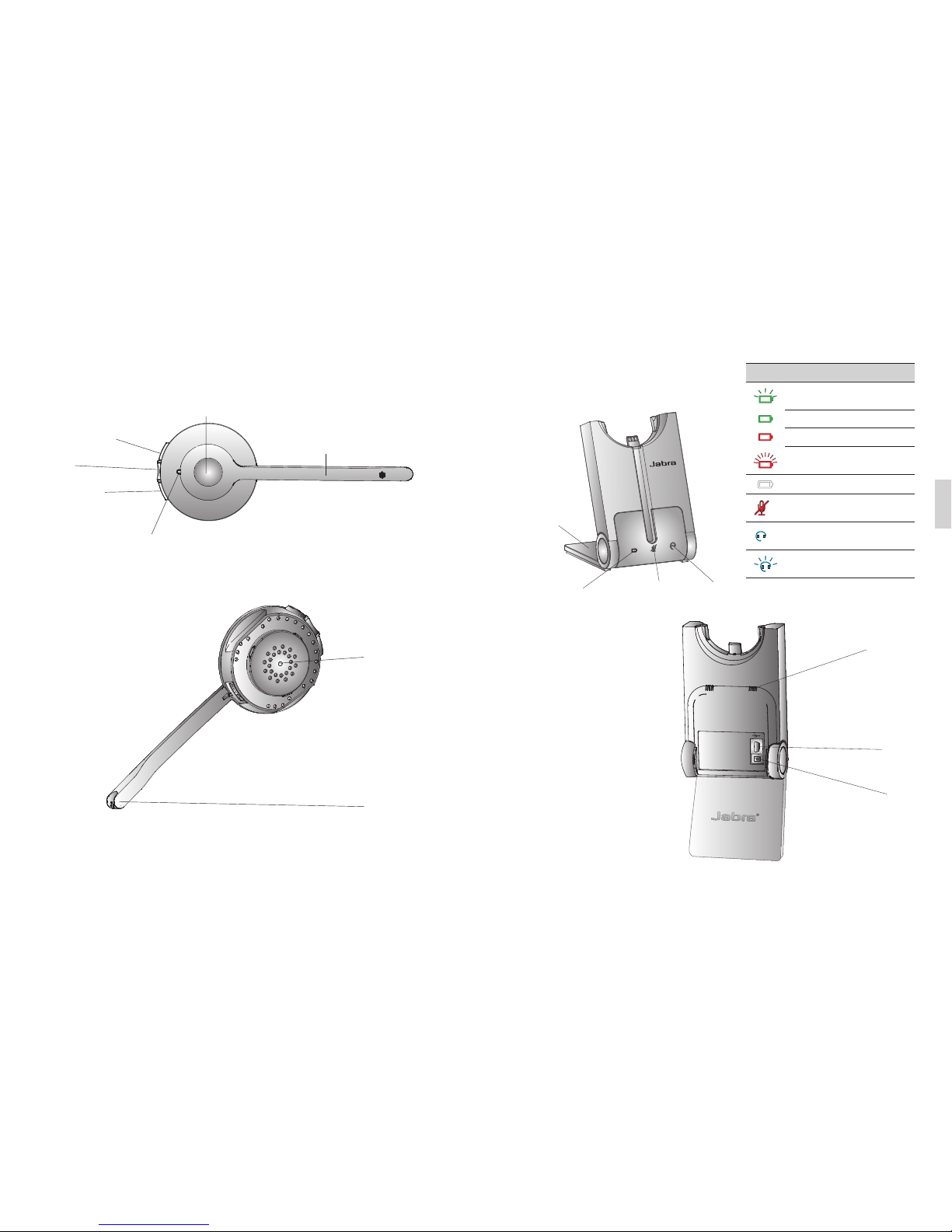

JABRA PRO 930 BASE
1
Mute indicator Audio link
indicator
Battery indicator
Power adapter port
USB port
Speaker
Foldable base
stand
Speaker
Noise-cancelling
microphone
Speaker volume down
Speaker volume up
Mute
Microphone boom arm
Multi-function buttton
Icon Event
Battery charging (slow ash)
Full battery
Low battery
Very low battery (fast ash)
Unknown battery status
Microphone muted
Active audio link between
headset and base
Searching for headset
LED indicator
JABRA PRO 930 HEADSET

54
US

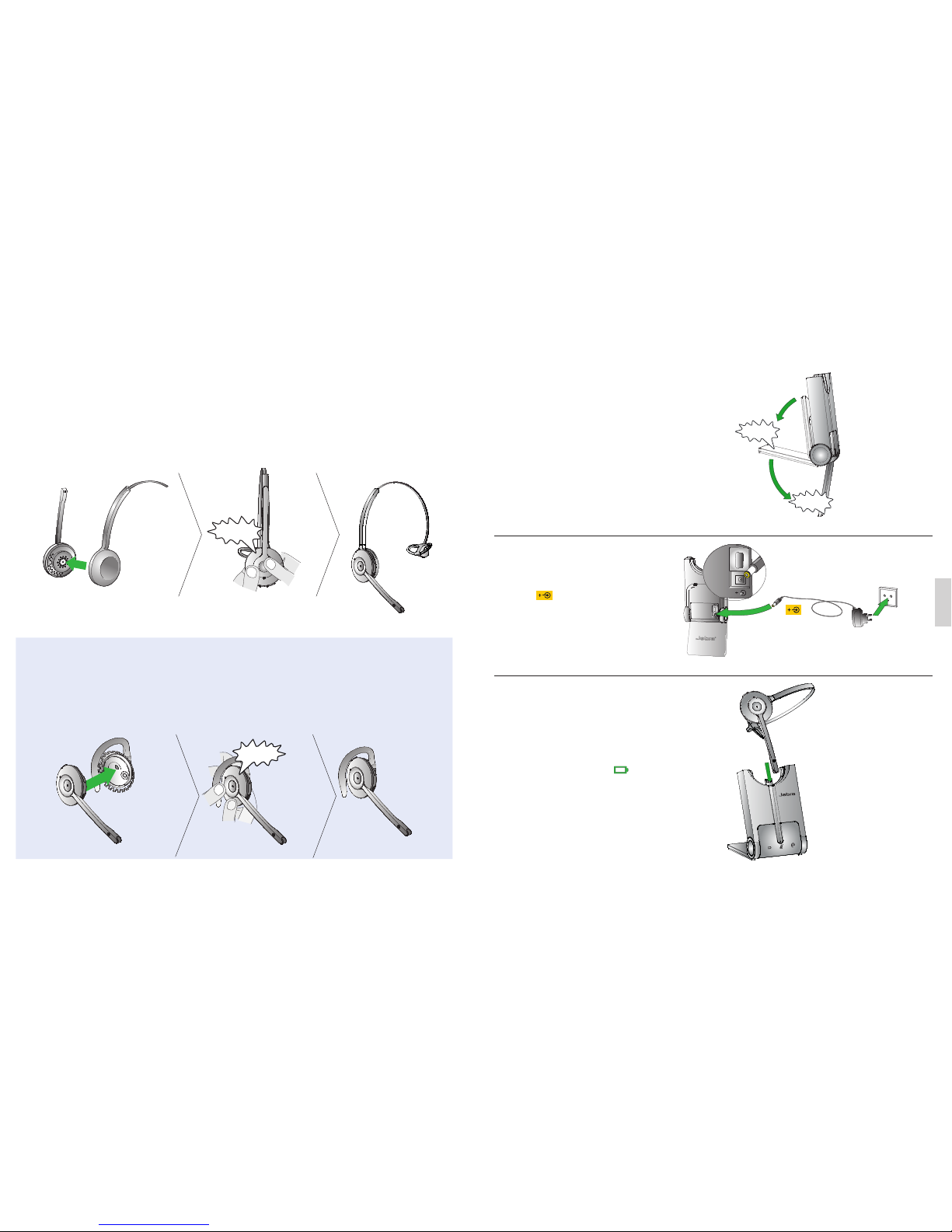

SETUP
STEP 1: ATTACH THE HEADBAND
1. Align the headset and the headband wearing-style attachment, as illustrated, and press firmly together until
they click into place (snap-to-click).
2. Rotate the microphone boom arm for left or right ear use.
3. Adjust the length of the headband to fit snug against the head.
CLICK
OPTIONAL ACCESSORIES
Attaching the earhook (not supplied in all regions)
1. Assemble the earhook wearing-style attachment for left or right ear use. If necessary, remove the earbud
and replace with another size for best t.
2. Align the headset and the earhook wearing-style attachment, as illustrated, and press firmly together until
they click into place (snap-to-click).
3. Shape the earhook to t snug around the ear.
CLICK
STEP 2: UNFOLD THE BASE
The Jabra PRO base stand can be
folded into three positions: open,
closed, and standing position.
CLICK
STEP 3: CONNECT TO POWER
1. Plug the supplied power adapter
into the port marked on the
base.
2. Connect the power adapter to the
mains power socket.
STEP 4: DOCK THE HEADSET
Dock the headset. When docked
correctly the headset battery will
begin charging, if needed.
Charge for 20 minutes or until the
battery indicator on the base
is steady green. Keep the headset
docked during setup.
CLICK

76
US

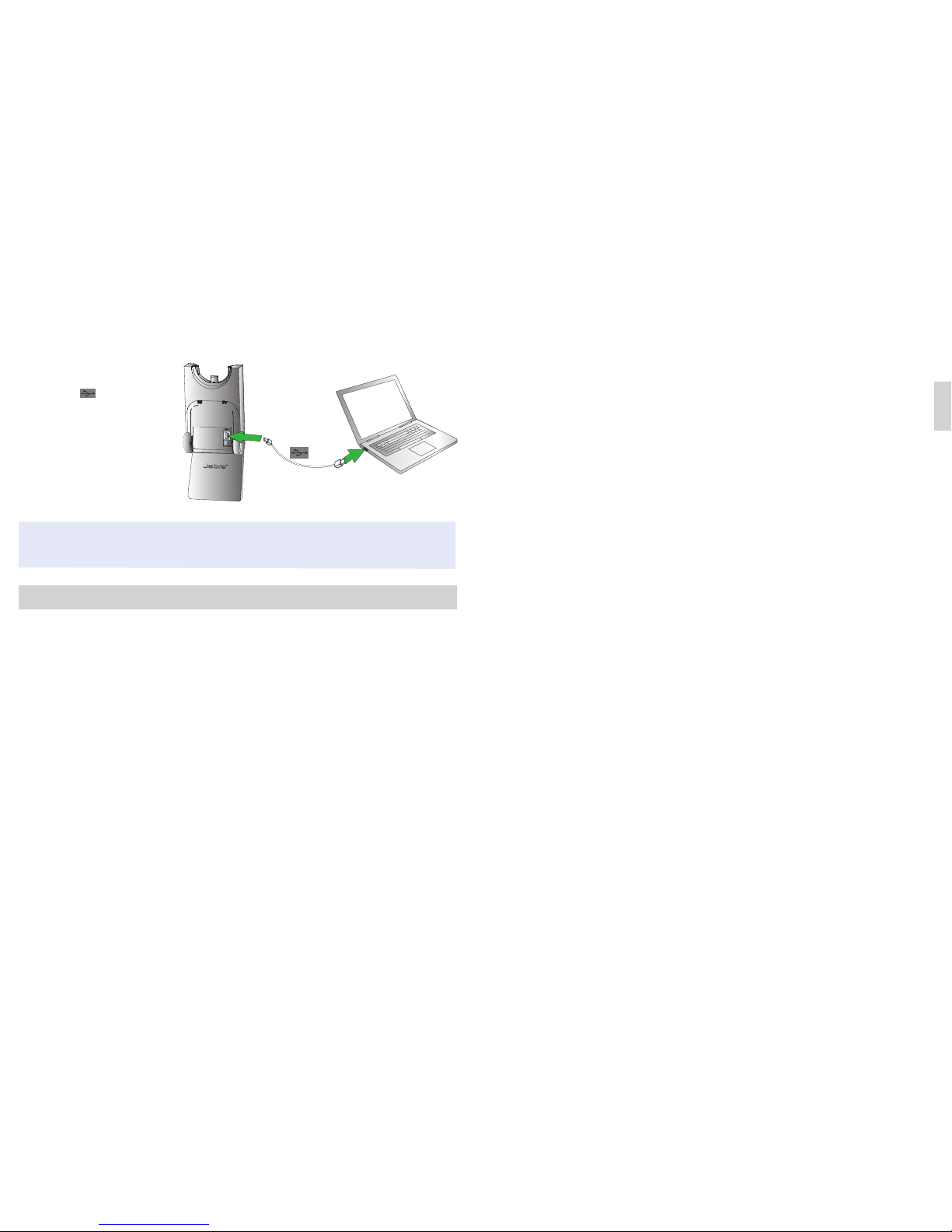

Step 5: Connect to PC
1. Plug the supplied USB cable into the
port marked on the base.
2. Connect the USB cable to any free
USB slot on the PC.
3. Install Jabra PC Suite software from
the supplied CD.
IMPORTANT
Set the Jabra PRO 930 as speaker and microphone in the softphone audio settings.
YOU HAVE NOW SUCCESSFULLY CONNECTED YOUR JABRA PRO 930

8
FR
9
BASE DU JABRA PRO 930
1
Voyant d’activation/
de désactivation
du microphone
Voyant de
liaison audio
Voyant d’état
de la batterie
Port de
l’adaptateur
secteur
Port USB
Haut-parleur
Support de
base pliable
Haut-parleur
Microphone
anti-bruit
Bouton de réduction
du volume
Bouton d’augmentation
du volume
Bouton Muet
Bras articulé du microphone
Bouton multifonction
Icône Événement
Batterie en charge
(clignotement lent)
Batterie chargée
Batterie faible
Batterie très faible
(clignotement rapide)
État de la batterie inconnu
Microphone désactivé
Liaison audio active entre le
micro-casque et la base
Recherche du micro-casque
en cours
Voyant lumineux
MICRO-CASQUE JABRA PRO 930

10
FR
11
CONFIGURATION
ÉTAPE 1 : FIXATION DU SERRE-TÊTE
1. Alignez le micro-casque et la fixation de port d’oreillette du serre-tête, comme l’indique l’illustration, et pressez
doucement sur les deux éléments jusqu’à ce qu’ils s’enclenchent correctement (vous entendez un clic).
2. Faites pivoter le bras articulé du microphone pour utiliser l’oreille gauche ou droite selon le besoin.
3. Réglez la longueur du serre-tête pour qu’il s’adapte à la tête.
CLIC
ACCESSOIRES EN OPTION
Fixation du contour d’oreille (le contour d’oreille n’est pas fourni dans toutes les régions)
1. Assemblez la xation de port d’oreillette du contour d’oreille de manière à l’utiliser sur l’oreille gauche ou droite. Si
nécessaire, retirez l’embout d’écouteur et remplacez-le par un embout d’une autre taille pour qu’il s’ajuste correctement.
2. Alignez le micro-casque et la fixation de port d’oreillette du contour d’oreille, comme l’indique l’illustration,
et pressez doucement sur les deux éléments jusqu’à ce qu’ils s’enclenchent correctement (vous entendez un clic).
3. Ajustez le contour d’oreille pour qu’il s’adapte à l’oreille.
CLIC
ÉTAPE 2 : OUVERTURE
DE LA BASE
Le support de la base Jabra PRO
possède trois positions : ouverte,
fermée et entrouverte.
CLIC
ÉTAPE 3 : RACCORDEMENT
AU SECTEUR
1. Branchez l’adaptateur secteur
fourni sur le port de la base.
2. Raccordez l’adaptateur secteur à la
prise murale.
ÉTAPE 4 : INSERTION DU
MICRO-CASQUE DANS LE
SUPPORT
Insérez le micro-casque dans son s
upport. Une fois le micro-casque
correctement inséré, la batterie
commence à se charger, si nécessaire.
Chargez pendant 20minutes ou
jusqu’à ce que le voyant d’état
de la batterie de la base soit
vert xe. Laissez le micro-casque
inséré dans le support pendant la
conguration.
CLIC

12
FR
13

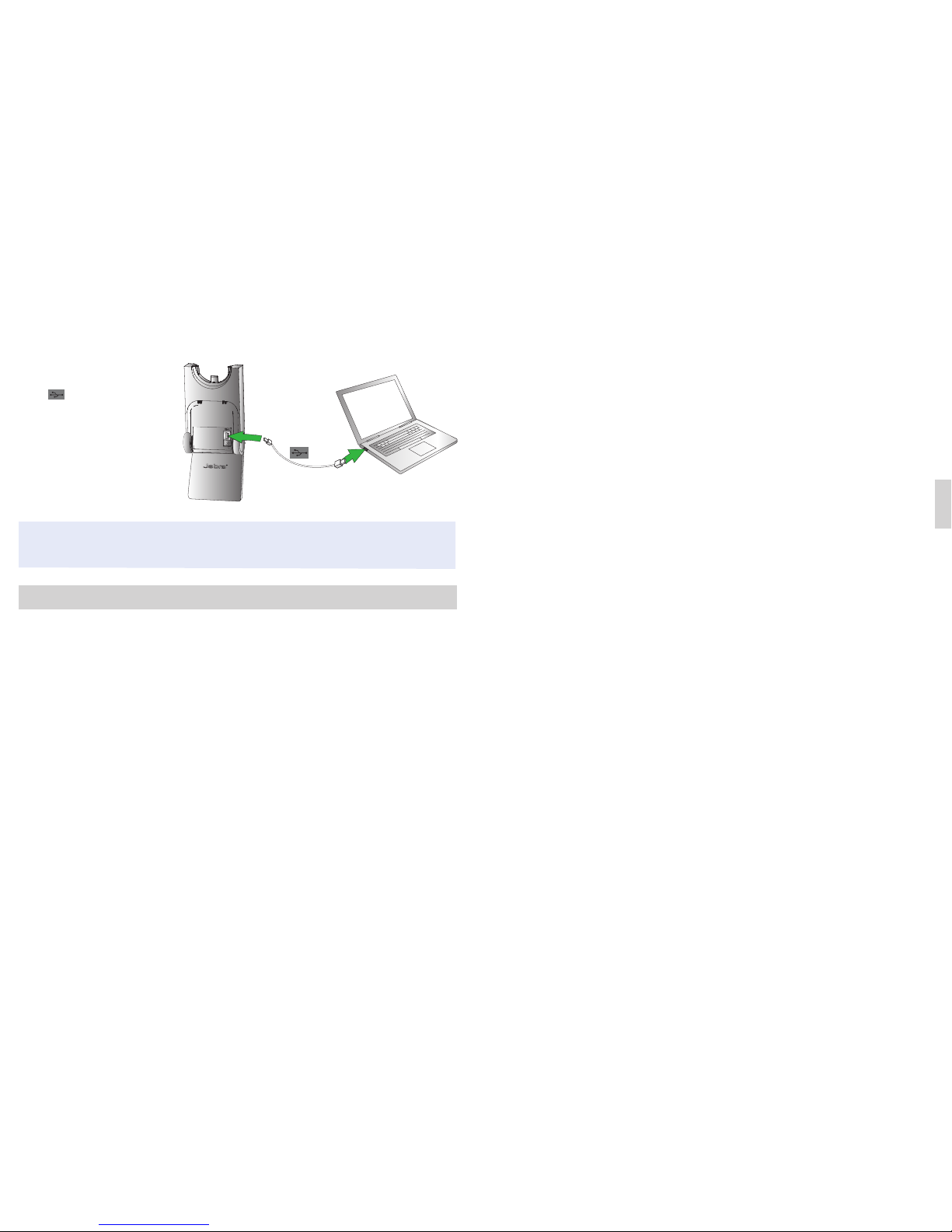

Étape 5: Connexion à l’ordinateur
1. Branchez le câble USB fourni sur le
port de la base.
2. Connectez le câble USB à un port
USB disponible de l’ordinateur.
3. Installez la suite Jabra PC Suite à
partir du CD fourni.
IMPORTANT
Dénissez le Jabra PRO 930 en tant que haut-parleur et microphone dans les paramètres audio du logiciel
de téléphonie.
VOUS AVEZ MAINTENANT CORRECTEMENT CONNECTÉ VOTRE JABRAPRO930.

14
DE
15
JABRA PRO 930 BASISSTATION
1
Stummschaltungsanzeige AudioverbindungsanzeigeAkkuanzeige
Netzteilanschluss
USB-Anschluss
Lautsprecher
Faltbare
Basisstation
Lautsprecher
Mikrofon mit
Geräuschunterdrückung
Lautsprecher leiser
Lautsprecher lauter
Stummschaltung
Mikrofonarm
Multifunktionstaste
Symbol Ereignis
Akku wird geladen (blinkt
langsam)
Akku voll
Akkuladestand niedrig
Akkuladestand sehr niedrig
(blinkt schnell)
Akkuladestand unbekannt
Mikrofon stummgeschaltet
Audioverbindung zwischen
Headset und Basisstation aktiv
Suche nach Headset
durchführen
LED-Anzeige
JABRA PRO 930 HEADSETS

16
DE
17
SETUP (EINRICHTUNG)
SCHRITT 1: BEFESTIGEN DES ÜBERKOPFBÜGELS
1. Richten Sie Headset und Überkopfbügel wie abgebildet aus und drücken Sie sie fest zusammen, bis sie mit
einem Klicken einrasten.
2. Drehen Sie den Mikrofonarm wie zur Nutzung des Headsets am linken oder rechten Ohr erforderlich.
3. Passen Sie die Länge des Überkopfbügels an, so dass dieser bequem an Ihrem Kopf anliegt.
KLICK
OPTIONALES ZUBEHÖR
Ohrbügel befestigen (nicht in allen Regionen im Lieferumfang enthalten)
1. Montieren Sie den Ohrbügel wie zur Nutzung am linken oder rechten Ohr erforderlich. Bei Bedarf können
Sie den Ohrstöpsel entfernen und durch eine andere Größe ersetzen.
2. Richten Sie Headset und Ohrbügel wie abgebildet aus und drücken Sie sie zusammen, bis sie mit einem
Klicken einrasten.
3. Formen Sie den Ohrbügel so, dass er bequem an Ihrem Ohr sitzt.
KLICK
SCHRITT 2: AUFKLAPPEN DER
BASISSTATION
Die Jabra PRO-Basisstation kann in
drei Positionen aufgeklappt sein,
oen, geschlossen und stehend.
KLICK
SCHRITT 3: ANSCHLUSS AN DIE
NETZSTROMVERSORGUNG
1. Stecken Sie das mitgelieferte
Netzteil in den mit dem
Symbol markierten
Stromversorgungsbuchse
an der Basisstation.
2. Stecken Sie das Netzteil in eine
Steckdose ein.
SCHRITT 4: ANDOCKEN DES
HEADSETS
Legen Sie das Headset in den
Ladeschacht ein. Ist das Headset
korrekt angedockt, wird der Akku
aufgeladen, falls dies erforderlich ist.
Laden Sie das Headset 20 Minuten
lang bzw., bis die Akkuanzeige
an der Basisstation grün leuchtet,
auf. Das Headset muss während
der Konguration angedockt
bleiben.
KLICK

18
DE
19
Schritt5: Anschließen an einen
Computer
1. Stecken Sie das mitgelieferte
USB-Kabel in den mit dem Symbol
markierten Anschluss an der
Basisstation.
2. Verbinden Sie das USB-Kabel mit
einem freien USB-Anschluss des
Computers.
3. Installieren Sie die Jabra PC Suite
von der mitgelieferten CD.
WICHTIG
Legen Sie in den Einstellungen der Softphone-Anwendung das Jabra PRO 930 als Lautsprecher und als
Mikrofon fest.
IHR JABRA PRO 930 IST JETZT ANGESCHLOSSEN.

20
ES
21
BASE JABRA PRO 930
1
Indicador
de silencio
Indicador de
conexión de audio
Indicador
de batería
Puerto para
adaptador de
alimentación
Puerto USB
Altavoz
Soporte de la
base plegable
Altavoz
Micrófono
con reducción
de ruidos
Bajar volumen del altavoz
Subir volumen
del altavoz
Activar el modo
de silencio
Brazo articulado
del micrófono
Botón multifunción
Icono Evento
Batería cargándose
(parpadeo lento)
Batería con carga completa
Batería baja
Batería muy baja (parpadeo
rápido)
Estado de batería desconocido
Micrófono en silencio
Conexión de audio activa
entre el auricular y la base
Búsqueda del auricular
Indicador LED
AURICULAR JABRA PRO 930

22
ES
23
CONFIGURACIÓN
PASO 1: COLOCACIÓN DEL AURICULAR
1. Alinee el auricular y la diadema para la cabeza, tal como se ve en la ilustración, y presione con fuerza hasta
que encajen correctamente (oirá un clic).
2. Gire el brazo articulado del micrófono según sea necesario para usarlo en la oreja izquierda o derecha.
3. Ajuste la longitud de la diadema para que se adapte cómodamente a su cabeza.
CLIC
ACCESORIOS OPCIONALES
Colocación del gancho para la oreja (no se incluye en todas las regiones)
1. Monte el gancho para usarlo en la oreja derecha o en la izquierda. Si es necesario, saque el audífono
y sustitúyalo por otro tamaño que se ajuste mejor.
2. Alinee el auricular y el gancho para la oreja, tal como se ve en la ilustración, y presione con fuerza hasta
que encajen correctamente (oirá un clic).
3. Moldee el gancho para que quede bien ajustado a la oreja.
CLIC
PASO 2: DESPLIEGUE LA BASE
La base de Jabra PRO se puede plegar
en tres posiciones: abierta, cerrada
y de pie.
CLIC
PASO 3: CONEXIÓN A LA RED
ELÉCTRICA
1. Enchufe el adaptador de
alimentación suministrado
al puerto de la base con la
marca .
2. Conecte el adaptador de
alimentación al enchufe de
la red eléctrica.
PASO 4: ACOPLAMIENTO DEL
AURICULAR EN LA BASE
Acople el auricular en la base.
Cuando esté correctamente
acoplado, la batería del auricular se
empezará a cargar si es necesario.
Cargue durante 20 minutos o hasta
que el indicador de batería de la
base muestre una luz verde ja.
Mantenga el auricular en la base
durante la conguración.
CLIC

24
ES
25
Paso 5: Conexión a un PC
1. Conecte el cable USB suministrado al
puerto de la base con la marca .
2. Conecte el cable USB a cualquier
puerto USB libre del PC.
3. Instale el software Jabra PC Suite con
el CD suministrado.
IMPORTANTE
Congure el Jabra PRO 930 como altavoz y micrófono en la conguración de audio del softphone.
YA HA CONECTADO CON ÉXITO SU JABRA PRO 930

26
CHT
27
JABRA PRO 930 基座
1
靜音指示燈 音頻連結指示燈電池指示燈
電源變壓器插孔
USB 插孔
揚聲器
可摺疊式
基座架
揚聲器
帶噪音消除
功能的麥克風
調低揚聲器音量
調高揚聲器音量
靜音
麥克風延伸臂
多功能按鈕
圖示 事件
電池正在充電（慢速閃爍）
完全充電
電力不足
電量極低（快速閃爍）
不明的電池狀態
麥克風已靜音
耳機與基座之間存在音頻連結
正在搜尋耳機
LED 指示燈
JABRA PRO 930 耳機

28
CHT
29
安裝
步驟 1：組合頭帶
1. 對準耳機與頭帶附件（如圖所示），然後按緊直到附件卡緊入位（聽到卡嗒聲）。
2. 視乎需要，旋轉麥克風延伸臂以便用於左耳或右耳。
3. 調節頭帶的長度，使它緊貼環繞您的頭部。
卡嗒聲
可選配件
組合耳勾（並非在所有地區提供）
1. 組合耳勾附件，供左耳或右耳使用。如有需要，可取下耳塞並以尺寸最合適的耳塞替換。
2. 對準耳機與耳勾附件（如圖所示），然後按緊直到附件卡緊入位（聽到卡嗒聲）。
3. 調整耳勾形狀，令其緊貼您的耳朵。
卡嗒聲
步驟 2：拉開基座
Jabra PRO 基座架有三種摺疊方式：
敞開、閉合及直立位置。
卡嗒聲
步驟 3：連接至電源
1. 將隨附的電源變壓器插入基座上
標示為 的插孔。
2. 將電源變壓器連接到主電源插座。
步驟 4：把耳機放在基座上
把耳機放在基座上。當耳機妥當放
在基座上後，耳機電池將會開始進
行充電（如有需要）。
充電 20 分鐘或是等至基座上的電池
指示燈 一直亮綠燈。設定期
間，請保持耳機放在基座上。
卡嗒聲

30
CHT
31
步驟 5：連接電腦
1. 將隨附的 USB 纜線插入基座上標示為
的插孔。
2. 連接 USB 纜線到電腦的任何可用 USB
插孔。
3. 使用隨附的CD 安裝 Jabra PC Suite。
重要事項
於軟體式電話的音頻設定中將 Jabra PRO 930 設定為揚聲器及麥克風。
現在您即完成連接 JABRA PRO 930
