JBM 53724 User manual

WIDEOSKOP Z WIFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
ENDOSCOPIO WIFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
ENDOSCÓPIO COM WIFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
ENDOSZKÓPIAWIFI-VEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
VIDEOSCOPE WIFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
WIFI ENDOSCOPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
ENDOSKOPMIT WIFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
ENDOSCOP CU WIFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
ЭНДОСКОПИЯ С WI-FI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
ENDOSCOPIO CON WIFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
ENDOSCOOPMET WIFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
53724
MANUAL DE INSTRUCCIONES · INSTRUCTION MANUAL · GUIDE D’UTILISATION ·BEDIENUNGSANLEITUNG ·
MANUALE D’USO ·MANUALDE INSTRUÇÕES ·MANUALDE INSTRUCŢIUNI ·INSTRUCTIEHANDLEIDING·
ÜZEMELTETÉSI UTASÍTÁS ·РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ·INSTRUKCJA OBSŁUGI

· 2 ·
REF. 53724
MANUAL DE INSTRUCCIONES
ES
Descripción
Endoscopio con conexión wi compatible con todos
los smartphones del mercado. Apta para conectar con
tabletas y PC. El equipo incluye:
• Endoscopio
• Cable de carga
• Punta de gancho
• Punta magnética
• Punta con espejo para visión lateral
• Hebilla de recambio
Características
Diámetro de la lente: 5.5mm
Luz de la cámara: 6 LED ajustables
Temperatura de funcionamiento: 0-45ºC
Batería 1800mAh batería de litio
Tiempo de trabajo 1.5H
Entrada de energía DC 5V 500 mAh / 1A
Resistente al agua IP67 (solo para lente)
Longitud focal 4 cm ~ ∞
Resolución de la cámara 2560 x 1920
Píxeles del sensor 5 millones de píxeles
Ángulo de visión de 70 grados
Sistema de soporte IOS / Android
Formato de foto PNG
Formato de video MP4
Estructura
Instalación y uso en smartphone
1. Descargue e instale la aplicación de JBM
CAMPLLONG S.L. a través de la App Store
en dispositivos IOS o desde Google Play en
dispositivos Android.
2. Busque y conecte la
señal wi “TC WiFi” en
su dispositivo
(no necesita
contraseña).
3. Inicie la aplicación,
aparecerá en la
parte superior de la
app un icono con
una cámara.
4. Podrá ver y grabar
imágenes.
Cargador
Botón
encendido / apagado Control de luz por rueda
Indicador de señal
Indicador de batería

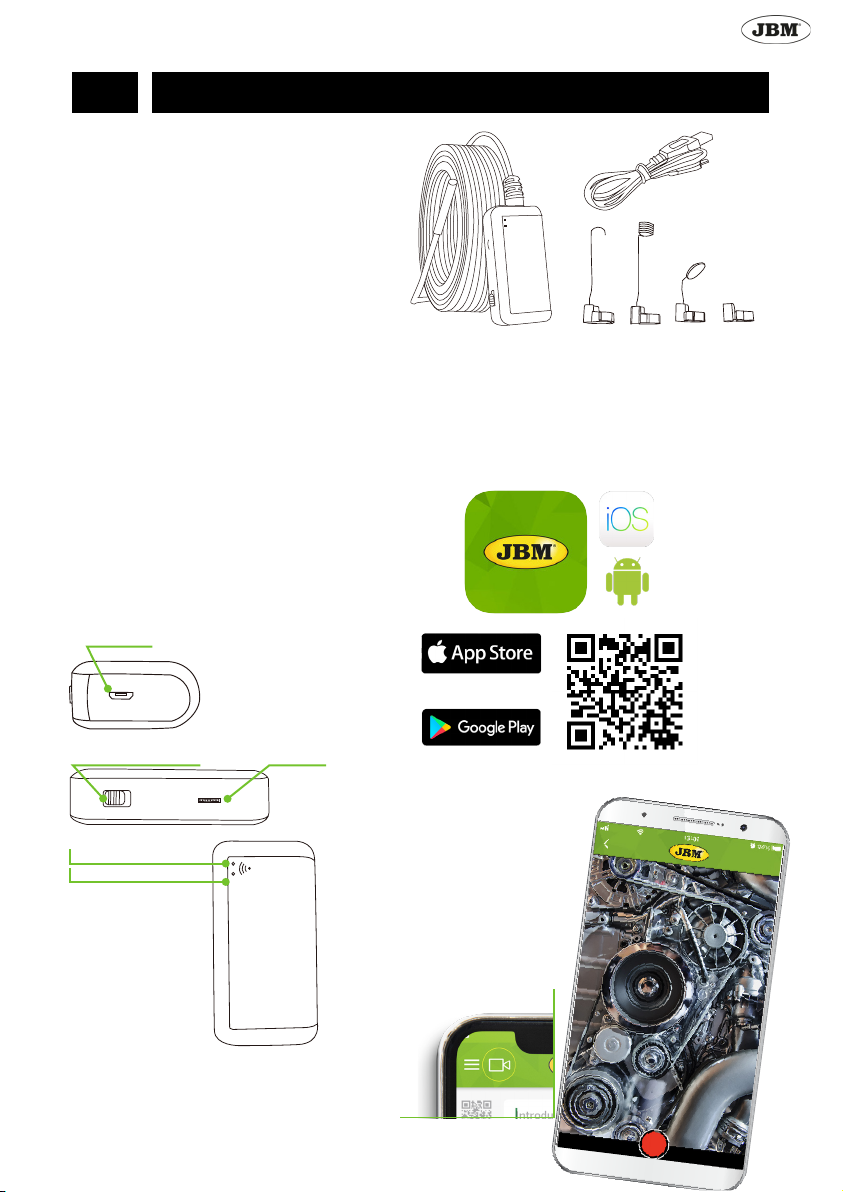

· 3 ·
REF. 53724
INSTRUCTION MANUAL
EN
Description
Endoscope with Wi-Fi enabled compatible with
all kind of smartphones. Able to connect with
tablets and computers. The equipment includes:
• Endoscope
• Charging cable
• Hook tip
• Magnetic tip
• Mirror tip for side view
• Replacement buckle
Features
Lens diameter 5.5mm
Camera light sourse 6 Adjustable LEDS
Operating temperature 32 to 113 F(0-45 degree)
Battery 1800mAh lithium Battery
Working time 1.5H
Power input DC 5V 500 mAh/1A
Waterproof IP67 (For lens only)
focal length 4cm~∞
Camera resolution 2560*1920
Sensor pixels 5 Million pixels
Viewing angle 70 degree
Support system IOS Android
Photo format PNG
Video format MP4
Description of parts
Installation and use in smartphone
1. Download and install the JBM app at the App Store
for iOS devices, or use Google Play for devices
using Android operating system.
2. Find Wi-Fi sign “Wi-Fi
Check” in your device
which doesn’t need a
password
3. Initiate the app.
Above it will appear
a camera icon.
4. Click on it, you’ll
be able to see and
record images
Charger
On / O󰀨 Switch Light control
wheel
Wi-Fi signal indicator
Battery indicator

· 4 ·
REF. 53724
GUIDE D’UTILISATION
FR
Description
Endoscope avec fonction de transfert d’image par Wi-Fi.
Possibilité de se connecter à n’importe quel smartphone.
Possibilité de travailler avec une tablette ou un ordinateur.
Le lot de livraison comprend:
• Caméra endoscopique
• Émetteur Wi-Fi
• Buse crochet
• Buse aimant
• Buse rétroviseur
Caractéristiques
• Diamètre de la sonde: 5,5 mm
• Rétroéclairage: 6 diodes LED avec contrôle de la
luminosité
• Température de fonctionnement: 0-45°C (32-113°F)
• Capacité de la batterie: 1800 mA h (lithium)
• Autonomie de la batterie: 1,5 heures
• Tension d’alimentation: 5V de courant continu, 500
mA h/1 A
• Boîtier étanche IP67 (sonde uniquement)
• Distance focale: 4 cm à ∞
• Résolution de la caméra: 2560x1920
• Résolution matricielle: 5 millions de pixels
• Angle de vision: 70°
• Systèmes d’exploitation pris en charge: iOS, Android
• Format d’images: PNG
• Format vidéo: MP4
Description des éléments de l’émetteur Wi-Fi
Connexion au smartphone
1. Téléchargez et installez l’application JBM dans
l’App Store (pour les appareils iOS) ou Google
Play (pour les appareils Android).
Connecteur pour charger la batterie
Interrupteur (ON/OFF)
Contrôle de la
luminosité du
rétroéclairage
Indicateur de signal
Indicateur batterie
2. Connectez-vous au
réseau « TC WiFi
» à partir de votre
smartphone (aucun mot
de passe n’est requis).
3. Initiate the app.
Above it will appear a
camera icon.
4. Cliquez sur
cette icône pour
commencer à
visualiser ou
enregistrer une
image.

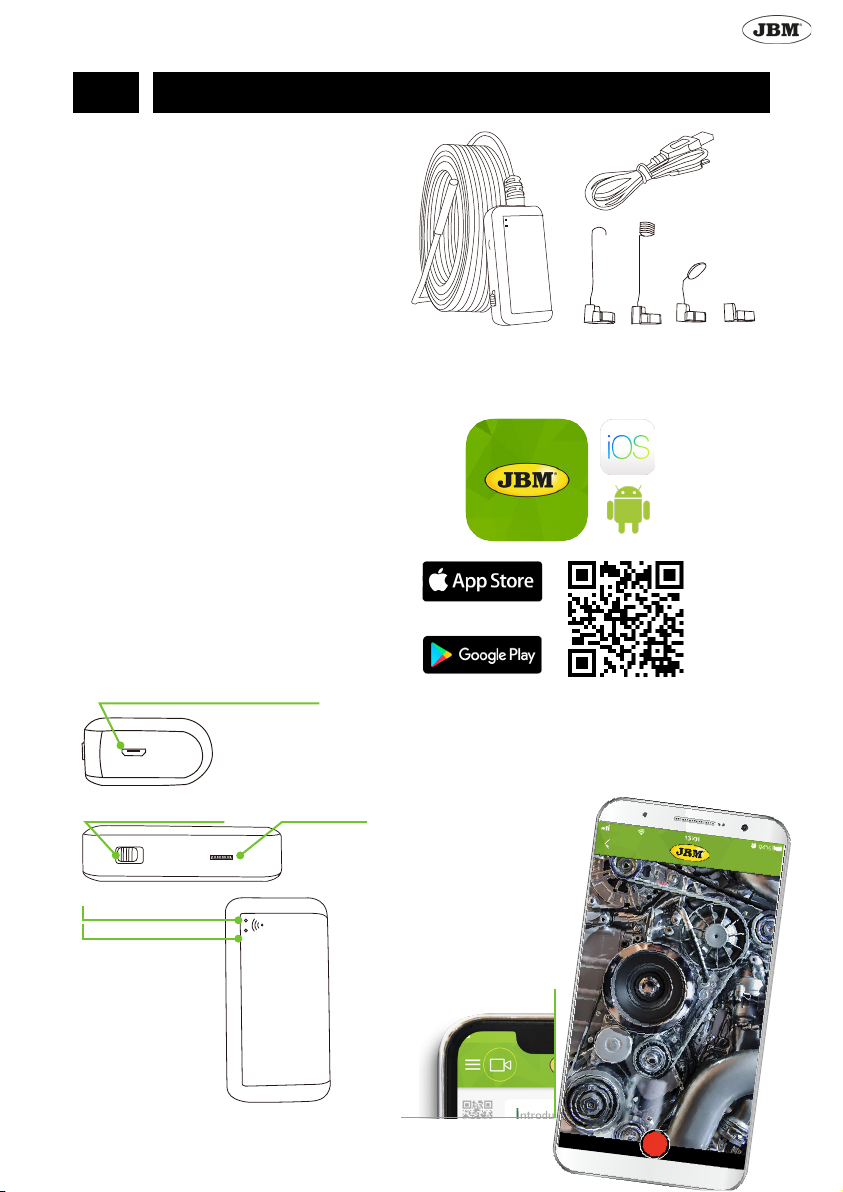

· 5 ·
REF. 53724
BEDIENUNGSANLEITUNG
DE
Beschreibung
Endoskop mit Wi-Fi-Bildübertragungsfunktion.
Anschlußmöglichkeit zu jedem Smartphone.
Unterstützung für die Arbeit mit einem Tablet
oder einem Computer. Die Lieferung erfolgt mit:
• Endoskopische Kamera
• Wi-Fi-Sender
• Hakenansatz
• Magnetansatz
• Seitensichtspiegelansatz
Angaben
• Durchmesser der Sonde: 5,5 mm
• Beleuchtung: 6 LEDs mit der
Helligkeitseinstellung
• Betriebstemperatur: 0-45°C (32-113°F)
• Batteriekapazität: 1800 mA·h (Lithium)
• Batteriebetriebsdauer: 1,5 h
• Netzspannung: 5 V DC, 500 mA·h/1 A
• Wasserdichtes Gehäuse IP67 (nur Sonde)
• Brennweite: 4 cm bis ∞
• Kameraauösung: 2560x1920
• Sensorauösung: 5 MP
• Blickwinkel: 70°
• Unterstützte Betriebssysteme: iOS, Android
• Bildformat: PNG
• Videoformat: MP4
Beschreibung der Wi-Fi-Senderelemente
Anschluss zum Smartphone
1. Laden und installieren Sie die JBM-
Anwendung im App Store (für iOS-Geräte)
oder in Google Play (für Android-Geräte).
2. Stellen Sie mit Ihrem Smartphone eine
Verbindung zum Wi-Fi-Check-Netzwerk her
(kein Kennwort erforderlich).
3. Starten Sie die Applikation. Im oberen Teil
des Bildschirms wird das Kamerasymbol
angezeigt.
4. Drücken Sie es, um
die Bildbetrachtung
oder -aufzeichnung
zu beginnen.
Ladebuchse
Schalter (EIN/AUS) Helligkeitseinstellung
Wi-Fi-Signalanzeige
Ladestandsanzeige (rot)

· 6 ·
REF. 53724
MANUALE D’USO
IT
Descrizione
Un endoscopio che ha la funzione di trasmettere
immagini tramite Wi-Fi. Possibilità di connettersi
a qualsiasi smartphone. Compatibile con tablet o
computer. Componenti inclusi nella fornitura:
• Camera endoscopica
• Trasmettitiore Wi-Fi
• Inserto a gancio
• Inserto magnetico
• Inserto a specchio laterale
Caratteristiche
• RIl diametro della sonda: 5,5 mm
• Retroilluminazione: 6 LED dimmerabili
• Temperatura di esercizio: 0-45°C (32-113°F)
• Capacità della batteria: 1800 mAh (litio)
• Durata della batteria: 1,5 ore
• Tensione di alimentazione: 5 V CC, 500 mAh/1 A
• Custodia impermeabile IP67 (solo sonda)
• Lunghezza focale: da 4 cm a ∞.
• Risoluzione della fotocamera: 2560x1920
• Risoluzione della matrice: 5 megapixel
• Angolo di veduta: 70°
• Sistemi operativi supportati: iOS, Android
• Formato immagine: PNG
• Formato video: MP4
Descrizione dei componenti del
trasmettitore Wi-Fi
Connessione ad uno smartphone
1. Caricare e installare l’applicazione JBM dall’App
Store (per dispositivi su base iOS) o dal Google
Play (per dispositivi su base Android).
2. Connettersi alla rete “TC WiFi” con lo
smartphone (non è
necessario inserire la
password).
3. Avviare l’applicazione.
L’icona della
fotocamera appare
nella parte superiore
dello schermo.
4. Fare clic su di
esso per iniziare
a visualizzare
o registrare
un’immagine.
Presa di caricamento per batteria
Pulsante di accensione/
spegnimento (ON/OFF)
Regolatore di
luminosità della
retroilluminazione
Indicatore del segnale Wi-Fi
Indicatore della batteria

· 7 ·
REF. 53724
MANUAL DE INSTRUÇÕES
PT
Descrição
Endoscópio com função de transferência de ima-
gem Wi-Fi. Capacidade de se conectar a qualquer
smartphone. Suporte para trabalhar com um tablet
ou computador. O pacote inclui:
• Câmera endoscópica
• Transmissor Wi-Fi
• Capa de gancho
• Capa de ímã
• Capa de espelho lateral
Características
• Diâmetro da sonda: 5.5mm
• Luz de fundo: 6 LEDs com controle de brilho
• Temperatura de operação: 0-45°C (32-113°F)
• Capacidade da bateria: 1800 mAh (lítio)
• Duração da bateria: 1.5 horas
• Tensão de alimentação: 5 V CC, 500 mAh / 1 A
• Corpo à prova d’água IP67 (somente sonda)
• Tamanho focal: 4 cm a ∞
• Resolução da câmera: 2560x1920
• Resolução da matriz: 5 MP
• Ângulo de visão: 70°
• SO suportado: iOS, Android
• Formato da imagem: PNG
• Formato de vídeo: MP4
Descrição dos elementos do transmissor Wi-Fi
Conexão de Smartphone
1. Faça o download e instale o aplicativo JBM na App
Store (para dispositivos iOS) ou no Google Play (para
dispositivos Android).
2. Conecte-se à rede “TC
WiFi” do seu smartphone
(nenhuma senha
necessária).
3. Inicie o aplicativo.
Um ícone da câmera
aparecerá na parte
superior da tela.
4. Clique nele para
começar a visualizar
ou gravar uma
imagem.
Tomada para carregamento de bateria
Interruptor
(LIG/DESLIG) Regulador de brilho
da luz de fundo
Indicador do sinal Wi-Fi
Indicador de bateria

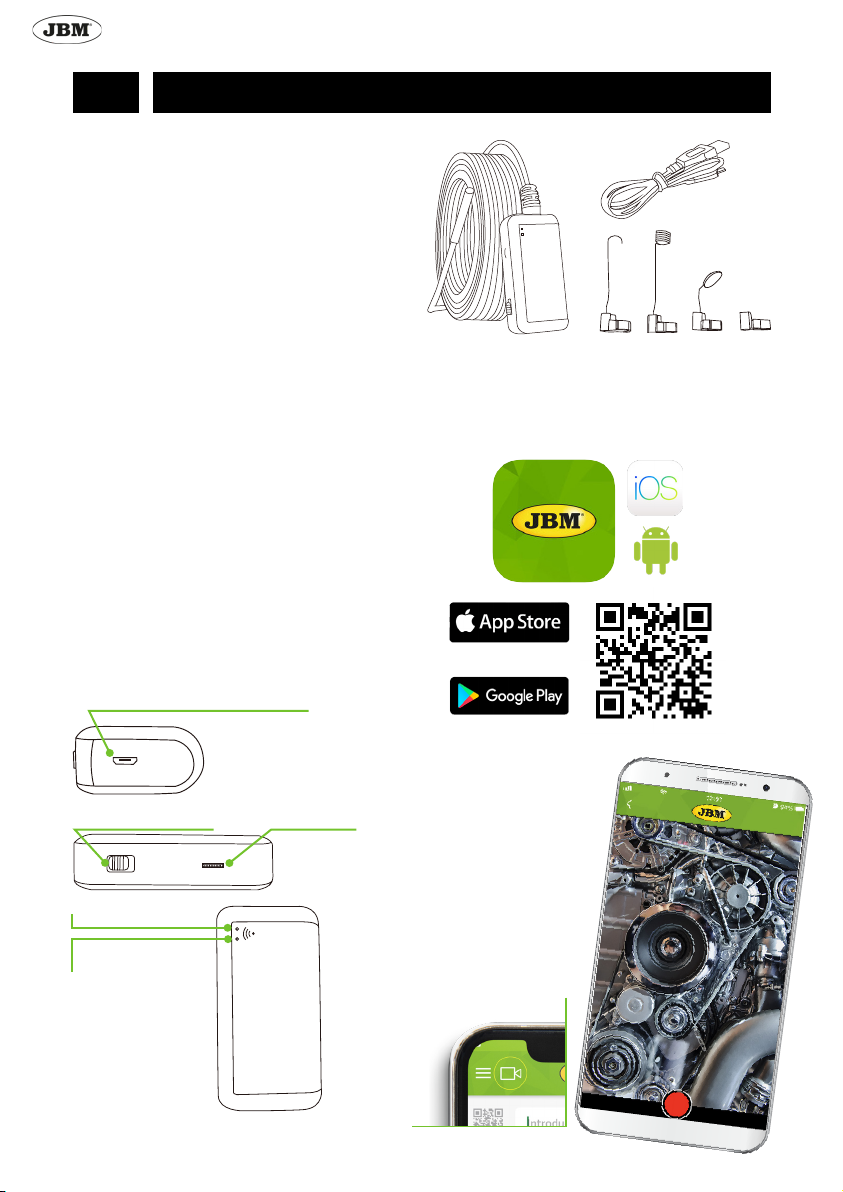

· 8 ·
REF. 53724
MANUAL DE INSTRUCŢIUNI
RO
Descriere
Endoscop cu funcție de transmitere a imaginii
prin Wi-Fi. Posibilitatea de conectare la
orice smartphone. Compatibil cu tableta sau
computerul. Setul de livrare include:
• Cameră endoscopică
• Transmițător Wi-Fi
• Duză-cârlig
• Duză-magnet
• Duză-oglindă laterală
Caracteristici
• Diametrul sondei: 5,5 mm
• Lumină de fundal: 6 LED-uri cu
luminozitate reglabilă
• Temperatura de lucru: 0-45°C (32-113°F)
• Capacitatea bateriei: 1800 mA·h (litiu)
• Durata de funcționare de la baterie: 1,5
ore
• Tensiune de alimentare: 5 V curent
continuu, 500 mA·h/1 A
• Carcasă impermeabilă IP67 (numai
sonda)
• Distanța focală: de la 4 cm până la ∞
• Rezoluția camerei: 2560x1920
• Rezoluția matricei: 5 Mp
• Unghi de vizualizare: 70°
• Sisteme de operare acceptate: iOS,
Android
• Format imagine: PNG
• Format video: MP4
Descrierea elementelor transmițătorului
Wi-Fi
Conectarea la smartphone
1. Descărcați și instalați aplicația JBM în App Store
(pentru dispozitive iOS) sau Google Play (pentru
dispozitive Android).
2. Conectați-vă la rețeaua
“TC WIFi” de pe
smartphone (nu este
necesară introducerea
parolei).
3. Lansați aplicația.
În partea de sus a
ecranului va apărea
pictograma camerei.
4. Faceți clic pe acesta
pentru a începe
vizualizarea sau
înregistrarea unei
imagini.
Conector pentru încărcarea bateriei
Comutator
(PORNIT / OPRIT)
Controlul
luminozității luminii
de fundal
Indicator de semnal Wi-Fi
Indicator de
încărcare a bateriei

· 9 ·
REF. 53724
INSTRUCTIEHANDLEIDING
NL
Beschrijving
Endoscoop met Wi-Fi-functie voor beeldoverdracht.
Mogelijkheid om verbinding te maken met elke
smartphone. Ondersteuning voor het werken met
een tablet of computer. Pakket bestaat uit:
• Endoscopische camera
• Wi-Fi zender
• Haakmondstuk
• Magneetmondstuk
• Spiegelmondstuk van zijdelingse zichtbaarheid
Kenmerken
• Sondediameter: 5,5 mm
• Achtergrondverlichting: 6 LED’s met
helderheidsregeling
• Bedrijfstemperatuur: 0-45°C (32-113°F)
• Batterijcapaciteit: 1800 mAh (lithium)
• Levensduur batterij: 1,5 uur
• Voedingsspanning: 5 V gelijkstroom, 500 mA
· h/1 A
• Waterdichte behuizing IP67 (alleen sonde)
• Brandpuntsafstand: 4 cm tot ∞
• Camera resolutie: 2560x1920
• Matrixresolutie: 5 MP
• Kijkhoek: 70°
• Ondersteunde besturingssystemen: iOS,
Android
• Afbeeldingsformaat: PNG
• Videoformaat: MP4
Beschrijving van Wi-Fi -zenderelementen
Smartphone-verbinding
1. Download en installeer de JBM-app in de App
Store (voor iOS-apparaten) of Google Play (voor
Android-apparaten).
2. Maak vanaf uw
smartphone verbinding
met het “TC WiFi”
-netwerk (geen
wachtwoord vereist).
3. Start de app. Bovenaan
het scherm verschijnt
een camerapictogram.
4. Klik erop, om met het
bekijken of opnemen
van een afbeelding te
beginnen.
Stekker voor oplader
Schakelaar (AAN/UIT) Regelaar van de
achtergrondverlichting
Indicator Wi-Fi-signaal
Batterij indicator

HU

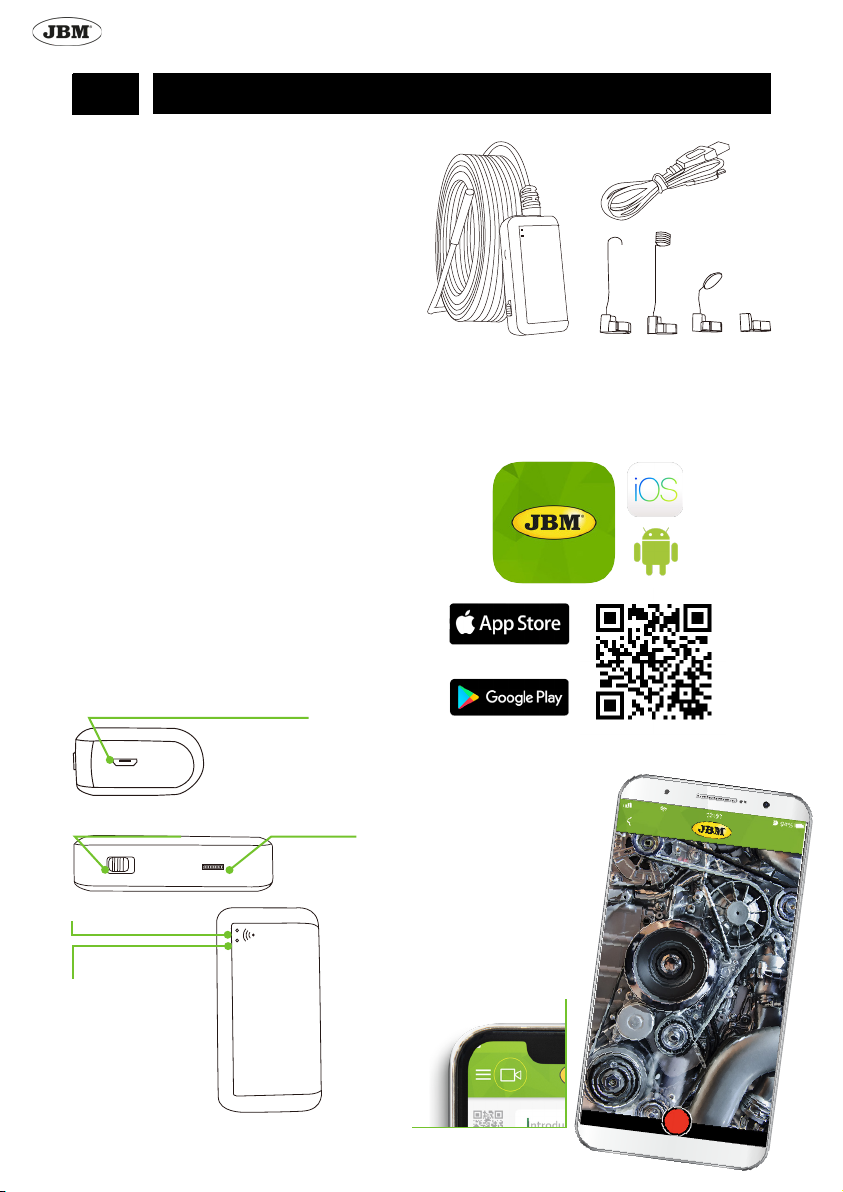

· 10 ·
REF. 53724
ÜZEMELTETÉSI UTASÍTÁS
HU
Leírás
Endoszkóp Wi-Fi képátviteli funkcióval. Bármely
okostelefonhoz való csatlakozás lehetőséggel.
Támogatás táblagéppel vagy számítógéppel
történő munkavégzéshez. A készlet tartalmazza:
• Endoszkópos kamera
• Wi-Fi adó
• Horgos feltét
• Mágnes-feltét
• Oldalnézeti tükör feltét
Jellemzők
• Szonda átmérő: 5,5 mm
• Háttérvilágítás: 6 LED fényerő-szabályozással
• Működési hőmérséklet: 0-45°C (32-113°F)
• Az akkumulátor kapacitása: 1800 mAh (lítium)
• Az akkumulátor élettartama: 1,5 óra
• Tápfeszültség: 5 V DC 500 mAh / 1 A
• IP67 vízálló ház (csak szonda)
• Fókusztávolság: 4 cm – ∞
• Kamera felbontása: 2560x1920
• Mátrix felbontás: 5 MP
• Látási szög: 70°
• Támogatott operációs rendszer: iOS, Android
• Képformátum: PNG
• Videoformátum: MP4
A Wi-Fi adóegység elemeinek leírása
Csatlakozás
1. Töltse le és telepítse a JBM alkalmazást az App
Store-ból (iOS-eszköz esetén) vagy a Google
Play-ből (Android- eszköz esetén).
2. Csatlakozzon a “TC
Wi-Fi” hálózathoz
okostelefonjáról (jelszó
nem szükséges).
3. Indítsa el az
alkalmazást. A
képernyő tetején
megjelenik a kamera
ikonja
4. Kattintson rá a kép
megtekintésének
vagy rögzítésének
megkezdéséhez.
Csatlakozó az akkumulátor töltéséhez
Kapcsoló (BE/KI)
Háttérvilágítás
fényerő-
szabályozása
Wi-Fi jelző
Akkumulátor
töltésszintjének
jelzője

RU
· 11 ·
REF. 53724
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
RU
Описание
Эндоскоп с функцией передачи изображения
по Wi-Fi. Возможность подключения к любому
смартфону. Поддержка работы с планшетом или
компьютером. В комплект поставки входит:
• Эндоскопическая камера
• Передатчик Wi-Fi
• Насадка-крючок
• Насадка-магнит
• Насадка-зеркало бокового обзора
Характеристики
• Диаметр зонда: 5,5 мм
• Подсветка: 6 светодиодов с регулировкой
яркости
• Рабчая температура: 0-45°C (32-113 °F)
• Ёмкость батареи: 1800 мА·ч (литиевая)
• Время работы от батареи: 1,5 ч
• Напряжение питания: 5 В пост. тока, 500
мА·ч/1 А
• Водонепроницаемый корпус IP67 (только
зонд)
• Фокусное расстояние: от 4 см до ∞
• Разрешение камеры: 2560x1920
• Разрешение матрицы: 5 Мп
• Угол обзора: 70°
• Поддерживаемые ОС: iOS, Android
• Формат снимков: PNG
• Формат видео: MP4
Описание элементов передатчика Wi-Fi
Подключение к смартфону
1. Загрузите и установите приложение JBM в App
Store (для устройств на базе iOS) или Google
Play (для устройств на базе Android).
2. Подключитесь к сети
“TC Wi-Fi” со смартфона
(ввод пароля не
требуется).
3. Запустите приложение.
В верхней части
экрана появится
значок камеры.
4. Нажмите на него,
чтобы начать
просмотр или запись
изображения.
Разъём для зарядки батареи
Выключатель
(ВКЛ/ВЫКЛ) Регулятор яркости
подсветки
Индикатор сигнала
Wi-Fi
Индикатор заряда
батареи

· 12 ·
REF. 53724
INSTRUKCJA OBSŁUGI
PL
Opis produktu
Endoskop z funkcją przekazu obrazu za pośred-
nictwem Wi-Fi. Możliwość współpracy z dowol-
nym smartfonem, tabletem lub komputerem. W
składzie zestawu urządzenia:
• Kamera endoskopiczna
• Moduł Wi-Fi
• Końcówka-haczyk
• Końcówka-magnes
• Końcówka-lusterko
Dane techniczne
• RozdŚrednica sondy: 5,5 mm
• Podświetlenie: 6 diod LED z możliwością
ściemniania
• Temperatura pracy: 0-45°C (32-113°F)
• Pojemność akumulatora: 1800 mAh (lit)
• Żywotność baterii: 1,5 godziny
• Napięcie zasilania: 5 VDC, 500 mAh/1 A
• Wodoszczelna obudowa IP67 (tylko sonda)
• Odległość ogniskowa: od 4 cm do ∞.
• Rozdzielczość kamery: 2560x1920
• Rozdzielczość matrycy: 5 megapikseli
• Kąt widzenia: 70°
• Obsługiwany system operacyjny: iOS, An-
droid
• Format zdjęcia: PNG
• Format wideo: MP4m
Opis elementów modułu Wi-Fi
Połaczenie ze smartfonem
1. Załadować oraz zainstalować aplikację JBM z
App Store (dla urządzeń z systemem operacyjnym
iOS) lub Google Play (dla urządzeń z systemem
operacyjnym Android).
2. Podłączyć się do
sieci “TC Wi-Fi” ze
smatfonu (nie wymaga
wprowadzenia hasła).
3. Uruchom aplikację. W
górnej części ekranu
pojawi się ikona
kamery.
4. Naciśnij na ikonę,
aby rozpocząć
oglądanie lub
nagrywanie obrazu.
Złącze do ładowarki
Włącznik (On/O󰀨) Regulator
oświetlenia
Wskaźnik sygnału Wi-Fi
Wskaźnik
naładowania baterii
www.jbmcamp.com
C/ Rejas, 2 - P5, Ocina 17
28821 Coslada (Madrid)
[e-mail]
Tel. [phone]
Fax. [phone]
