jeiko JKAL37BR User manual

JKAL37BR
Sistema d’allarme anti-intrusione
con guida a sintesi vocale
doppio combinatore telefonico
GSM & PSTN
Burglar alarm system
speech guide
Twin dialer GSM & PSTN

INTRODUZIONE
Gentile Cliente,la ringraziamo di aver scelto un nostro prodotto e confidiamo
che questa scelta soddisfi a pieno le Sue aspettative. Prima di utilizzare questo
apparecchio, La invitiamo a leggere attentamente il presente “libretto di
istruzioni per l'uso” al fine di familiarizzare con il sistema d'allarme ed eliminare
qualsiasi malfunzionamento che potrebbe insorgere da un installazione errata o
non perfettamente adeguata al prodotto .stesso.
ALLGUARD JKAL370GSM
Sistema di Allarme due aree,
32 zone senza fili e 8 zone filari
ALLGUARD JKAL370GSM si installa in modo semplice e veloce, un sistema di
allarme fatto per essere installato da un utente fai da te, senza rompere muri,
spostare mobili o sporcare. Nel seguente manuale vengono fornite le indicazioni e
consigli per una corretta messa in funzione del sistema, sono necessarie 1 o 2 ore
per la completa installazione.
Contenuto del KIT
- 1 X Centrale di Allarme (incluso batterie ricaricabili interne)
- 1 X Sensore di Movimento (batteria inclusa)
- 1 X rilevatore di apertura porta con contatto magnetico(batteria inclusa)
- 1 X Telecomando (batteria inclusa).
Accessori:
- 1 X Cavo telefonico.
- 1 X Batteria 3V litio per il sensore di movimento.
- 1 X Adattatori AC/DC per centrale di allarme
- 1 X Manuale di istruzione.
- 1 X Guida rapida.
- 1 X Staffa orientabile x fissaggio del sensore di movimento.
1X Staffa di fissaggio per centrale allarme
- 1 X kit Viti e tasselli per installazione centrale di allarme e sensori
- 2 X kit Viti e tasselli per fissaggio contatto magnetico e rilevatore PIR.
- 8X Resistenze per zone filari
INTRODUZIONE
1

*Guida vocale per programmazione e operazioni d’uso.
*Regolazione volume della guida vocale
*Interfaccia utente : LCD display grafico con icone & indicatori stato
*Programmazione indipendente per ogni zona.
*Registrazione sensori senza filo automatica e manuale
*Cancellazione singola di ogni sensore o totale con un solo comando.
*Selezione attivazione o bypass di ogni zona.
*8Telecomandi/tastiere registrabili
Numero illimitato di sirene senza fili monodirezionali collegabili,
1 sirenaJKAL3ESB bidirezionale collegabile.
*Messaggio vocale d’allarme
*4 numeri telefonici memorizzabil + 2 per centrali di vigillanza
*Registrazione degli ultimi 120 eventi
*Memoria e ripristino dello stato in caso di mancanza di energia
elettrica
*Protocollo di comunicazione CONTACT ID con centrali di vigilanza
*Riconoscimento tipo di allarme :in allarme il display indica la zona in
allarme,il tipo di allarme e l’icona.
Controllo remoto : interagibilita’ a distanza tramite telefono
*Sistema di supervisione per manonissione e livello batteria dei
sensori senza fili.
*Intervento sirena personalizzabile in funzione del tipo di allarme
*Sistema rilevamento manomissione impianto dei sensori filari.
*Report alla centrale di monitoraggio programmabile.
Inserimento/disinserimento automatico programmabile.
*Doppia password : password di sistema e PIN utente
*Monitoraggio & controllo funzionalita’ dei sensori filari
*Monitoraggio &controllo funzionalita’ dei sensori senza filo
*Segnalazione anomalia zona durante inserimento/disinserimento
*Segnalazione batteria scarica sensore.
*Funzione di controllo/ispezione zone filari e senza filo,
*Attivazione sirena in caso di emergenza .
*Doppio combinatore telefonico PSTN e GSM
*2 aree attivabili con relativi inserimenti : Totale o Parziale
*32 zone senza filo e 8 zone filari
CARATTERISTICHE
INTRODUZIONE
2

Tutti i componenti del sistema di allarme ALLGUARD JKAL370GSM sono disegnati e
progettati con un alto standard di sicurezza e qualità per fornire una protezione
sicura, completa e duratura ; utilizzano il sistema di trasmissione digitale random
jumper code di ultima generazione che garantisce la massima sicurezza , immunità
ai disturbi e riduce i falsi alalrmi.Il sistema ė progettato per permettere una
installazione semplice utilizzando i normali utensili fai da te comunemente
disponibili in molte abitazioni o di facile reperimento, ad ogni modo ė importante
leggere attentamente il funzionamento della centrale di allarme, le procedure di
istallazione contenute nel manuale e soprattutto pianificare gli interventi prima
dell'installazione definitiva, ė importante che le procedure descritte in questo
manuale siano accuratamente seguite in sequenza.
Questo manuale deve essere conservato in un luogo sicuro per futuro riferimento.
Distanza di funzionamento.
La distanza di funzionamento dei sensori di trasmissione/ricezione del sistema
(descritta nelle specifiche tecniche del seguente manuale), ė misurata nelle
condizioni ideali, ossia senza ostacoli. Se viene interposta una barriera tra il sensore
di movimento/sensore porta magnetico e la centrale di allarme, la distanza di
trasmissione diminuirà a secondo del tipo di barriera, ( esempio, muri in cemento,
soffitti, porte in PVC, rinforzate ecc.) riducono la distanza di trasmissione.
Tipo di barriera e distanza di riduzione
Parete in cartongesso: 10-30%
Parete in mattoni con intonaco: 20-40%
Parete di mattoni doppio strato: 30-70%
Parete in metallo/radiatore: 90-100%
Sistema di sicurezza
Questo sistema è stato progettato per rilevare intrusioni indesiderate, peraltro è un
efficace deterrente per chi tenta intrusioni nei posti protetti, ad ogni modo ė
consigliabile disporre un adeguato sistema di protezione fisica delle parti da
proteggere, come finestre di sicurezza, porte rinforzate con serrature sicure, tutto
questo unito al nostro sistema di allarme porterà ad una adeguata protezione e
deterrente per ogni malintezionato.
Per operare con il sistema ė necessario disporre del proprio telecomando incluso e
già registrato alla centrale di allarme, ė possibile registrare fino a 8 telecomandi
sempre alla centrale di allarme tramite la sua tastiere di comando, cosi come di
seguito descritto nel funzionamento, oppure ė possibile operare con il sistema di
allarme tramite la tastiera della centrale stessa o quella ausiliare (opzionale ).
Consigliamo di avere cura del proprio telecomando e soprattutto non perderlo.
INTRODUZIONE
FUNZIONAMENTO
3

Sicurezza.
Durante l'uso di attrezzi da lavoro per l'installazione della centrale di
allarme o dei sensori, seguire i consigli dei fabbricanti, (utilizzare strumenti
di protezione, tipo, guanti da lavoro, occhiali di sicurezza ove previsti),
prima di utilizzare un trapano elettrico o a batterie, assicurasi che le punte
per il foro siano del tipo appropriato, (cemento o legno) soprattutto
verificare prima di forare che nella posizione da voi accertata non passino
cavi elettrici o tubi per l'acqua. Quando usate delle scale, assicurarsi della
corretta angolazione di apertura, e soprattutto che il piano di appoggio sia
corretto e la scala non sia traballante.
Durante l'installazione della sirena (opzionale), fate attenzione a non
provocare falsi allarmi in prossimità del vostro orecchio per non causare
danni allo stesso.
INTRODUZIONE E VEDUTA D'INSIEME
La centrale con sirena incorporata JKAL37BR riceve i segnali radio
trasmessi dai rivelatori, dai telecomandi. E' la centrale stessa che attiva la
propria sirena incorporata ed i dispositivi di allarme (sirene esterne,
combinatore telefonico) in caso di allarme intrusione, emergenza .
La centrale JKAL37BR conferma tramite il display LCD e spie luminose la
buona ricezione dei comandi di accensione o spegnimento inviati da
telecomando o tastiera.
La sirena incorporata nella centrale JKAL37BR del sistema antiintrusione
disorienta l'intruso.
La sirena esterna (opzionale) grazie al lampeggiante permette, una più
rapida ed efficace localizzazione del luogo dove si sta verificando l'allarme,
oltre ad allertare il vicinato con il suono.
La sirena si attiva istantaneamente in caso di allarme o emergenza per un
tempo programmabile e può essere disattivata dall'utente dal
telecomando o dalla tastiera di comando.
Avviso in sintesi vocale tramite il combinatore telefonico incorporato.
In caso d’allarme, il combinatore telefonico effettuerà le chiamate ai
numeri da voi memorizzati (istituto vigilanza, parenti, amici, vicini, per un
massimo di 6 numeri telefonici), allerterà loro con il messagiio in sintesi
vocale.
La sequenza di chiamate verrà interrotta solo al momento in cui la centrale
d'allarme riceve un comando dal numero chiamato.
I
INTRODUZIONE
4

Il sistema di allarme senza fili ALLGUARD JKAL370GSM ha 2 aree di
intervento concatenate (Parziale e Totale).che possono essere
attivate a vs. scelta. Le 32 zone (sensori senza filo) e le 8 (sensori
filari) possono essere configurati in vari modi. I sensori aggiuntivi
sono disponibili presso un qualsiasi rivenditore Jeiko, i modelli
disponibili sono elencati a seguito:
- Sensore di Movimento (senza fili) da interno JKAL3PIR
- Sensore di Movimento (senza fili) a tenda da interno JKAL3PIT
- Sensore di Movimento (senza fili) da esterno JKAL3POU
- Rilevatore di apertura (senza fili) Porta/Finestra JKAL3DW
- Sirena ricaricabile JKAL3ES
- Sirena superpower (senza fili, con pannello solare) JKAL3ESB
- Telecomando JKAL3RC
- Tastiera ausiliare di comando (senza fili) JKAL3EKP
SISTEMI DI PROTEZIONE
Il sistema di allarme JKAL370GSM vi permette di proteggere
totalmente la vostra abitazione oppure di rimanere all'interno della
vostra abitazione mantenendo la protezione anti intrusione
perimetrale (per esempio: aperture porte, finestre e garage).
PROTEZIONE TOTALE (entrambe le aree inserite).
È possibile proteggere tutta l'abitazione compresi box e ripostigli
attrezzi.
L'attivazione totale protegge tutte le zone dell'intera proprietà,
INTRODUZIONE
5

PROTEZIONE PARZIALE (area perimetrale inserita).
La centrale di allarme, vi consente di attivare separatamente le zone (i
sensori) registrati e configurati nell'area perimetrale.
Pertanto durante le ore notturne attivando le zone perimetrali, potrete
così occupare i locali senza che i sensori di movimento posizionati
all'interno attivino il sistema d'allarme. Viceversa in caso di intrusione i
sensori perimetrali attiveranno il sistemi di allarme.
Il sistema di allarme JKAL370GSM è progettato per essere flessibile,
semplice e sicuro ; dotandovi di più sensori di movimento e di apertura ,
proteggerete molte più aree della vostra abitazione garantendovi cosi
maggior sicurezza.
RITARDO DI INSERIMENTO SISTEMA (entrata/uscita).
Quando l'allarme viene inserito, la guida vocale vi informa dell’inserimento
in corso ed emette dei Bep di avvisoper il tempo programmato,
segnalando ill tempo di ritardo d'inserimento dell'attivazione dei sensori di
movimento e contatti magnetici delle zone selezionate per la protezione .
Durante il count down, nessuna intrusione viene rilevata, questo vi
permette di uscire comodamente dalla vostra abitazione senza provocare
allarmi indesiderati. La sirena esterna confermerà l'inserimento ed il
disinserimento dell'allarme con 2 Bip(solo con funzione abilitata). Se il
tempo di uscita viene posto a 0 secondi, in caso di rilevamento da parte dei
sensori prima dell'uscita la centrale entrerà in funzione provocando
l'allarme antintrusione. Quanto sopra ha validità anche per il tempo di
entrata, trascorsi i secondi impostati, se la centrale non viene disattivata,
parte il sistema di allarme. A secondo delle vostre esigente i tempi di ritardo
entrata ed uscita sono programmabili da 0 a 99 secondi.
TEMPO DI FUNZIONAMENTO SIRENA .
Qualora per vs. esigenze vogliate ridurre o aumentare il tempo di
funzionamento della sirena , potete impostare il tempo di funzionamento
sirena da 0 fino ad un max di 30 minuti.
INTRODUZIONE
6

Tastiera
Disinserimento /down
Inserimento totale/Exit
Inserimento parziale /Up
Check/Enter
Led disinserito Led allarme
Led inserimento
Led indicatore Rete
Buzzer e microfono
Sirena
INTRODUZIONE
1.2 Introduzione del pannello di controllo.
7
SIGNIFICATO DELLE ICONE
NOTA :
Led Indicatore Rete: Acceso in presenza di tensione,
spento in assenza di tensione,Lampeggiante con sensori aperti.
Led Indicatore Allarme: Rosso lampeggiante allarme in corso.
Led Indicatore Inserimento: Rosso fisso sistema TOTALE inserito
Rosso lampeggiante sistema PERIMETRALE inserito.
Led Indicatore Dinserimento: Acceso verde sistema disinserito
Attenzione
Guida vocale
LCD display
1Tasto da premere
[#] O
Indicazioni

2. Installazione & connessioni
2.1 Preparazione del sistema
Aprire la confezione e verificare che il prodotto sia completo
di tutti gli accessori.
Installazione & connessioni
2.2 Installazione del sistema
Posizionamento e installazione della centrale di allarme.
Prima di procedere con l'istallazione della centrale di allarme, ė
consigliabile osservare i seguenti punti sotto menzionati:
* La centrale di controllo va posizionata in un posto sicuro
difficilmente accessibile ad eventuali intrusi, ma facilmente
accessibile per la sua gestione da parte dell'utente per le
operazioni di programmazione, inserimento e disinserimento.
*.La centrale di controllo deve essere installata e fissata su una
parete, oppure in orizzontale su un ripiano, importante non coprire
la centrale, in quanto questa ė dotata di una sirena interna ed in
caso di intrusione i suoni della sirena esterna e di quella interna
confonderanno l'intruso.
*.La centrale di allarme deve essere installata ad un’altezza
conveniente tra 1.5 e 1,7m accessibile per le varie operazioni
giornaliere.
*.Individuare un punto con presa di alimentazione a 220 per poter
collegare l'alimentare AC/DC 220V / 12VDC alla centrale di allarme
e possibilmente vicino ad una presa telefonica per collegare il cavo
per il combinatore telefonico incorporato.
Nota: Ė consigliabile in caso di famiglie con bambini, installare la
centrale all'altezza suggerita o comunque lontano da eventuali
possibili manomissioni per non provocare inserimenti di allarme
indesiderati.
8

Installazione & connessioni
Si raccomanda:
Antimanomissione
Sportello SIM
Passaggio cavi
Passaggio cavi
1.Rimuovere la staffa dalla centrale d’allarme spingendola
verso il basso e seguendo le istruzioni riportate nella figura a
seguito.
Di posizionare la centrale di allarme in prossimità dell'ingresso della
porta principale in modo che si possa udire il tono di attivazione e
disattivazione del sistema di allarme da parte dell'utilizzatore.
*. Di posizionare la centrale di allarme nella zona di ingresso protetto
da porta e rilevatore di apertura, oppure da sensore di movimento in
modo da proteggere la centrale da qualunque intrusione illegale. In
questo modo l’intruso dovrà obbligatoriamente passare nell’area
protetta prima di accedere alla centrale di allarme.
L’iinstallazione e le connessioni del sistema sono semplici e non
richiedono l’apertura della centrale d’allarme.
Installazione della centrale di allarme.
2.Contrassegnare la superficie da forare, praticare i fori e
fissare la staffa utilizzando le viti ed i tasselli in dotazione.
9
Fori di fissaggio
Foro di fissaggio
ganci di fissaggio
ganci di fissaggio
3.Come mostrato nella figura inserire la centrale d’allarme
sulla staffa.
2
3.1 assicuratevi che non vi siano grandi
superfici metalliche in prossimita’ della centrale.
3. Assicuratevi della comunicazione tra la
centrale d’allarme ed i sensori
Metal

Linea telefonica
Volume guida
vocale
2.3 Connessioni
Connessioni
2.4 Connessioni dispositivi senza filo
2.4.1 SENSORI
Prima di installare i sensori dalla
centrale d’allarme sia inferiore a 50 metri
; stabile e
sicura.
controllare che la distanza
ed eventuali
ostacoli interposti, non influiscano con la trasmissione a
radiofrequenza in modo che la comunicazione sia
2.4.2 SIRENA ESTERNA
Posizionare la sirena prestando attenzione alla massima
distanza menzionata nelle specifiche della sirena stessa.
Effettuare i collegamenti come da figura a seguito riportata.

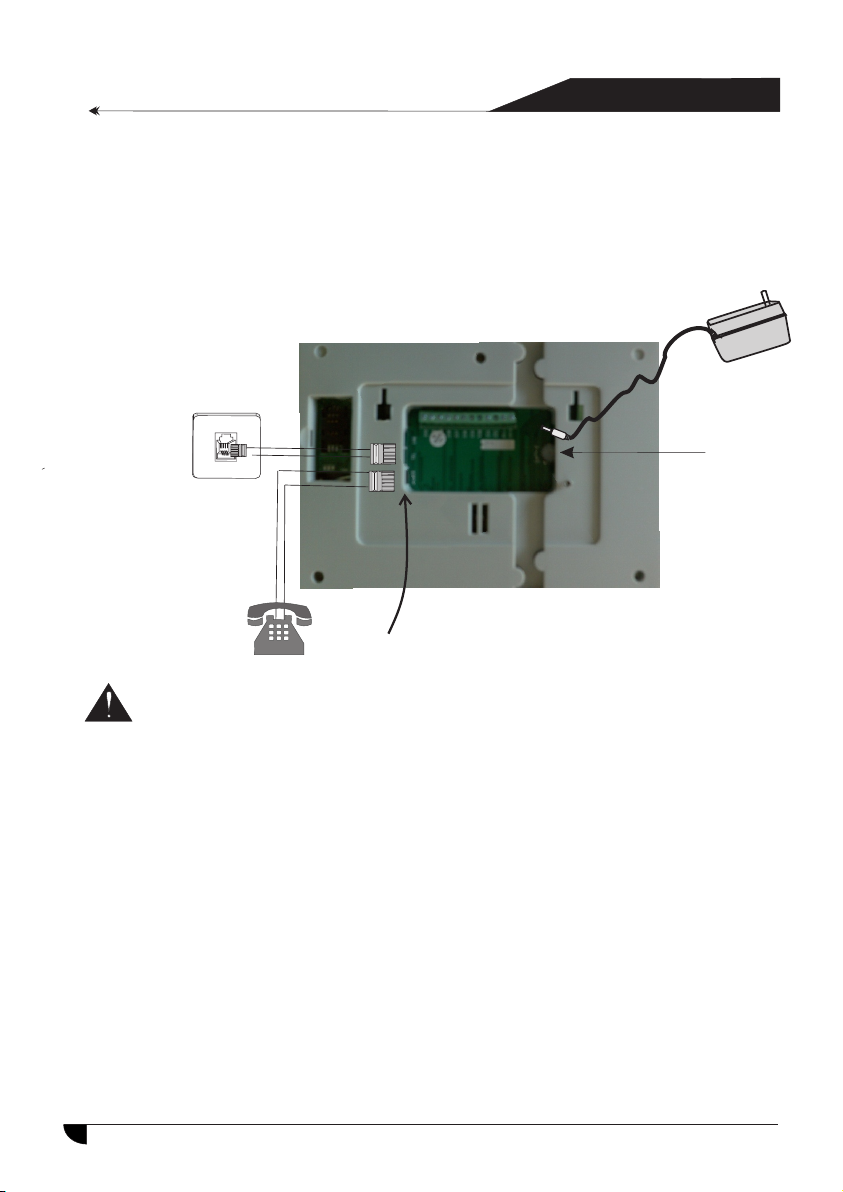

Collegareil cavo della linea telefonica ed il telefono nelle prese
dedicate
Inserire il jack di alimentazione nell’apposita presa ed inserire
l’alimentatore nella presa di corrente a muro.
10
Per spegnere completamente la centrale,dopo avere
scollegato l’alimentatoreAC/DC digitare password utente
premere per 3 secondi il tasto #, in tal modo la batteria
ricaribile integrata sarà scollegata fino alla successivo
collegamento della rete.
Alimentatore
Telefono
Antenna GSM
Nota:
Collegare un’antenna GSM esterna
solo in caso di segnale debole
vedi pag.59

Connessione sensori fillari
11
2,5,1 La programmazione di fabbrica prevede le zone filari disattivate.
Nel caso di utilizzo provvedete ad attivarle.
All’inserimento dell’allarme se viene rilevata un’anomalia su una zona
filare, la guida vocale informa dell’anomalia ; Con coIlegamento N.C.
display indichera’ il numero della zona con anomalia seguito da il
simbolo C.Con coIlegamento N.O. il display indichera’ il numero della
zona con anomalia seguito da il simbolo O.Il sistema non è inseribile da
telecomando o tastiera finchè l’anomalia non è risolta.
Richiedono il collegamento delle resistenze da 10K in serie
2.5.2 La corrente max erogabile sui terminali d’uscita e’ 100mA (12V)
Qualora necessitiate di una corrente superiore, collegare un
alimentatore dedicato. In caso di black out l’uscita dei 12Volt dalla
centrale verra’ interrotta, pertanto i sensori di movimento NC
potrebbero segnalare un’ allarme.
Connessione sensori NC (normalmente chiuso)
2.5.3 Qualora venga collegato un solo sensore alla centrale, collegare
le resistenze ai morsetti non usati.
Voltaggio sirena 6-12V
2.5 Connessioni sensori filari
<100 mA
Telefono
TEL
Linea
Telefonica
LINE
output DC 12V
polo positivo d’uscita
Nota:
In assenza di rete AC power,
la tensione d’uscita al
terminale AUX e’ di 9V
Collegamento N.C
Collegamento N.O
Antenna GSM
DC 12V
1500mA
Nota:
Collegare un’antenna GSM esterna
solo in caso di segnale debole
vedi pag.59

Settaggi e funzioni di base
3 Settaggi di base
12
Di seguito troverete le impostazioni di fabbrica, è possibile
modificarle secondo vs. esigenze..
-Password di sistema: 9876
-Password Utente: 1234
-Tempo di ritardo Entrata / uscita : econdi
-Combinatore GSM : disattivato ( prioritàPSTN)
-Squilli telefono PSTN per collegamento da remoto: 7
- Test mancanza linea telefonica: attivo
- Rapporto per inserimento / disinserimento (per CMS): disattivato
- Stato auto inserimento / disinserimento :disattivato
- Orario per auto inserimento / disinserimento : 00:00
- Orario di rapporto per operazione inserimento / disinserimento
(per CMS) : 00:00
-Tipi di allarme con sirena attiva (suono) :intrusione,
perimetrale,ritardata, manomissione,incendio, gas .
-Tipi di allarme con Sirena disattivata (non suona) : emergenza
-Nessun numero telefonico e codice sistema memorizzati
- Zone filari:disattivate
-Cicli di composizione numeri memorizzati per allarme : 5 (fissi)
-Tempo di ascolto ambientale : 10 secondi (fissi)
10 s
3.1 Impostazioni di fabbrica
Programmazione di fabbrica delle zone senza filo
1
2
3
4
5
6
7
8
9~32
Intrusione:attivo quando il sistema d’allarme e’ inserito TOTALE
Perimetrale:attivo quando il sistema d’allarme e’ inserito TOTALE
e o PERIMETRALE
Gas/incendio/emergenza:sempre attivi
Intrusione
Intrusione
Intrusione
Intrusione
Intrusione
Intrusione
Intrusione
Intrusione
Perimetrale
Zona senzafili Zona senzafili
Zona tipo Zona tipo

Descrizione delle icone del Display
La sirena solare JKAL3ESB è identificata come zona 41
Gli allarmi «emergenza» sono identificati come zona «00"
Le impostazioni di fabbrica sono state studiate per
incontrare le esigenze piu comuni degli utenti ,pertanto
all’utente e’ richiesta una programmazione molto semplice.
Indicazioni di anomalia nella zona disponibili solo con
controllo sensori magnetici e test presenza sensori ( rif.
par.4.66 ) attivati .
Zona + “S”-- Problema su zona collegamento N.O.(solo con
controllo attivo)
Zona + “C”-- Problema su zona con collegamento N.C.(solo con
controllo attivo)
Zona + Icona batteria + 8 --: sensore con batteria scarica
Zona + “L” -- perdita del segnale del sensore della zona.
13
Settaggi e funzioni di base
Descrizione
Icona
Icona Descrizione
Livello segnale
GSM
Emergenza
Batteria scarica
Allarme
Inserimento
TOTALE
Inserimento
PARZIALE
Disinserito
Comunicazione
GSM
CMS
Connessione
alla vigilanza
Linea telefonica
assente
G

Operazioni di base
Accensione: Collegando l’adattatore AC/DC la batteria
di backup si ricarica automaticamente.
Impostazioni di sistema: premere il tasto [*]e mantenerlo premuto per
3 secondi+ password amministratore + tasto [#]:
Disinserimento sistema: Password utente +[DISARM].
Emergenza : A sistema disinserito, premere e mantenere premuto per
3 secondi il tasto di disinserimento.
Indicatori LED:
Arm LED-- ACCESO rosso con inserimento Totale del sistema : LAMPEGGIANTE
con inserimento Parziale .
Disarm LED-- ACCESO verde con sistema disinserito;LAMPEGGIANTE sistema
disinserito sensore magnetico aperto; SPENTO dopo aver inserito
il sistema d’allarme.
Power LED-- ACCESO segnala presenza della rete d’alimentazione.
Alarm LED-- LAMPEGGIANTE rosso durante l’allarme e fino allo spegnimento del
sistema.
Annunci vocali facilitano e guidano le escursioni e selezioni nel
menu e sottomenu di impostazione sistema. Premendo i tasti "up" e
"check" vi sposterete nell’opzione vicina.
Impostazioni di base
I sensori ed il telecomando inclusi nella confezione sono già registrati
nella centrale d’allarme e pertanto pronti per il funzionamento.
Premere il tasto * per 3 secondi, poi digitare la password
amministratore [9876] accedere alle impostazioni del sistema.
Per ciascun menu premere # o il tasto enter per accedere premere
il tasto back per uscire. Dopo essere entrati nel menu principale
la guida vocale vi dara’ tutte le opzioni potrete premere il tasto
corrispondente o premere i tasti up e down per selezionare l’opzione
desiderata, dopodiche premere enter o # per entrare nelle impostazioni,
poi premere ENTER o # per salvare le impostazioni..la guida vocale
annuncera’ le impostazioni salvate a conferma dell’operazione riuscita ,
contrariamante il cambio di impostazioni non è avvenuto con successo.
La tastiera con i tasti numerici, i numeri per digitare le password e [*]
per cancellare, [#] per confermare.
3.2 Impostazioni e funzioni di base
14
Settaggi e funzioni di base

3.3 Avviso di allarme tramite combinatore telefonico
In caso d’allarme, il combinatore telefonico effettuerà le chiamate ai numeri
da voi memorizzati (parenti, amici, vicini, per un massimo di 4 numeri
telefonici) allerterà , in sintesi vocale, con il messaggio da Voi registrato.
La sequenza di chiamate verrà interrotta solo al momento in cui la centrale
d'allarme riceve il comando 1 o 0 dal telefono che ha risposto.
Il combinatore telefonico chiamera’
i 4 numeri telefonici memorizzati.
Chiamata
3.4 Gestione remota via telefono
Procedura d’allarme
Comandi (a centrale disinserita)
Settaggi e funzioni di base
Chiamate il numero telefonico dove è collegata la centrale.
-Dopo aver digitato il numero telefonico, la centrale di allarme si collegherà
dopo gli squilli programmati (default 7 squilli).
-Successivamente la voce guida registrata nella centrale di allarme richiederà di
digitare il Password utente di 4 digit ( .
Digitare il Password utente di accesso alla centrale di allarme seguire la guida
vocale per interagire..
Password di default 1234)
15
Disattiva funzione controllo linea telefonica --------------747410#
Attiva funzione controllo linea telefonica--------------------747411#
Disattiva funzione controllo sensori magnetici------------- 747413#
Attiva funzione controllo sensori magnetici --------------- -747412#
Disattiva Sirena per mancanza linea telefonica------------- 858512#
Attiva Sirena per mancanza linea telefonica-- ---------------858513#
Allarme in corso, seguire le indicazioni
per interagire con il sistema
1Per arrestare l’allarme premi 1
Controllo zona in allarme premi 2
Per ascolto ambientale premi 3
Per disinserire il sistema premi 4
Per inserire il sistema premi 5
Per attivare la sirena premi 6
Per riascoltare il messaggio premi 7
Premi 0 per terminare
2
3
4
5
6
7
0
Report d’allarme
Dopo aver impartito il comando ,
la centrale risponderà : ope razione eseguita con successo

phone
Chiamata telefonica Per esempio,il telefono
squilla7 volte . Dopo 7
squilli,il sistema risponde.
Digitare la password
seguendo la guida
vocale
3.5 Istituto di vigilanza
Il sistema utilizza il protocollo Ademco Contact Id per trasmettere le
informazioni dell’allarme alla centrale di vigilanza. Quando il sistema
riceve la conferma di allarme ricevuto dall’istituto di vigilanza la centrale
cessa la chiamata; Nel caso di mancata conferma di allarme
ricevuto il sistema continua a chiamare per 5 volte l’istituto di vigilanza.
State accedendo al vs. sistema d’allarme Jeiko , prego digitare
la vostra password.
1Premi 1 per inserire il sistema
Premi 2 per disinserire il sistema
Premi 3 per richedere lo stato
del sistema
Ascolto ambientale
Premi 0 per terminare
2
3
4
X X X X
4.digital password utente
0
#
3.6 Procedure d’allarme
Le zone tipo intrusione e perimetrale sono attivate /disattivate dallo stato
di inserimento/disinserimento del sistema ( Totale, Parziale) altre zone tipo
Gas, Incedio sono attive 24 ore su 24.
Settaggi e funzioni di base
16
Dopo aver impartito il comando , la centrale risponderà :
ope razione eseguita con successo

Evento d’allarme & processo
Dopo un allarme e successivo spegnimento la centrale non accetta
comandi per circa 1 minuto.
CMS centrale vigilanza
Rete Telefonica
Centrale
vigilanza privata
Telefono Telefono Telefono cellulare
Filari
Senza fili
1. I sensori inviano il
segnale d’allarme alla
centrale d’allarme
2. La centrale d’allarme chiama i numeri
telefonici programmati e nel contempo
aziona la sirena.
3. La centrale
d’allarme chiama ed
invia tracciati alla
centrale di vigilanza..
1. Il numero di zona e’ visualizzata dai primi due digit:
( 1-32 zone senza fili - 33-40 zone filari - 00 panico - 41 sirena esterna)
2 I digit seguenti indicano il codice tipo allarme
3 L’icona visualizzata indica lo stato del sistema
4 L’indicatore led ALARM indica l’allarme in corso.
Visualizzazioni
Display:
Settaggi e funzioni di base
17

3.7 Allarme in caso di linea telefonica assente
o guasta
3.8 Allarme in caso di manomissione zone
Comandi di controllo (digitare a centrale disinserita)
Disattiva funzione controllo linea telefonica 747410#
Attiva funzione controlla linea telefonica 747411#
Disattiva Sirena per mancanza linea telefonica-------- 858512#
Attiva Sirena per mancanza linea telefonica------------858513#
Solo ed esclusivamente a funzione attivata, qualora la centrale
d’allarme rileva l’assenza o un guasto alla linea telefonica , se
l’allarme e’ inserito attiva immediatamente la sirena; ad allarme
disinserito la centrale d’allarme da l’avviso di linea telefonica
assente, Beep per 30 secondi , attiva la sirena d’allarme ed
inoltre se il combinatore GSM è attivo invia un SMS <<Problemi
di linea telefonica>> ed effettua una chiamata ai telefoni
memorizzati.Quando la linea telefonica ritorna nella normalità
il combinatore GSM invia un SMS <<Linea telefonica
ripristinata>> Il display visualizza le seguenti informazioni:
3.8.1 Quando la centrale d’allarme riceve il segnale di
manomissione , la centrale attiva immediatamente la sirena
ed il combinatore telefonico che provvede a chiamare l’istituto
di vigilanza ed i numeri memorizzati.
Dopo aver resettato il sensore che ha subito il tentativo di
manomissione , il medesimo sensore sara’ pronto per
segnalare altri tentativi di manomissione.
L’allarme manomissione è sempre attivo, anche a sistema
disinserito.
3.8.2 Visualizzazione messaggi di manomissione sul display
Il display indica il numero della zona manomessa.
18
Settaggi e funzioni di base
