Operating Instructions
Dear Customer,
Many thanks for the confidence you have shown in us with the purchase of your new JET-machine. This manual has been
prepared for the owner and operators of a JET JML-1014VSI / JWL-1220VS wood lathe to promote safety during installation,
operation and maintenance procedures. Please read and understand the information contained in these operating instructions
and the accompanying documents. To obtain maximum life and efficiency from your machine, and to use the machine safely,
read this manual thoroughly and follow instructions carefully.
…Table of Contents
1. Declaration of conformity
2. Warranty
3. Safety
Authorized use
General safety notes
Remaining hazards
4. Machine specifications
Technical data
Noise emission
Contents of delivery
5. Transport and start up
Transport and installation
Assembly
Mains connection
Dust collection
Starting operation
6. Machine operation
7. Setup and adjustments
Changing spindle speeds
Adjusting tool rest
Installing work holding
Adjusting tailstock
Headstock spindle index
8. Maintenance and inspection
9. Trouble shooting
10. Environmental protection
11. Available accessories
1. Declaration of conformity
On our own responsibility we hereby
declare that this product complies with
the regulations* listed on page 2.
Designed in consideration with the
standards**.
2. Warranty
The Seller guarantees that the
supplied product is free from material
defects and manufacturing faults. This
warranty does not cover any defects
which are caused, either directly or
indirectly, by incorrect use,
carelessness, accidental damage,
repair, inadequate maintenance or
cleaning and normal wear and tear.
Guarantee and/or warranty claims
must be made within twelve months
from the date of purchase (date of
invoice). Any further claims shall be
excluded.
This warranty includes all guarantee
obligations of the Seller and replaces
all previous declarations and
agreements concerning warranties.
The warranty period is valid for eight
hours of daily use. If this is exceeded,
the warranty period shall be reduced
in proportion to the excess use, but to
no less than three months.
Returning rejected goods requires the
prior express consent of the Seller and
is at the Buyer’s risk and expense.
Further warranty details can be found
in the General Terms and Conditions
(GTC). The GTC can be viewed at
www.jettools.com or can be sent by
post upon request.
The Seller reserves the right to make
changes to the product and
accessories at any time.
3. Safety
3.1 Authorized use
This wood lathe is designed for
turning wood only. Machining of other
materials is not permitted and may be
carried out in specific cases only after
consulting with the manufacturer.
The proper use also includes
compliance with the operating and
maintenance instructions given in this
manual.
The machine must be operated only
by persons familiar with its operation
and maintenance and who are familiar
with its hazards.
The required minimum age must be
observed.
The machine must only be used in a
technically perfect condition.
When working on the machine, all
safety mechanisms and covers must
be mounted.
In addition to the safety requirements
contained in these operating
instructions and your country’s
applicable regulations, you should
observe the generally recognized
technical rules concerning the
operation of woodworking machines.
Any other use exceeds authorization.
In the event of unauthorized use of the
machine, the manufacturer renounces
all liability and the responsibility is
transferred exclusively to the operator
3.2 General safety notes
Woodworking machines can be
dangerous if not used properly.
Therefore the appropriate general
technical rules as well as the following
notes must be observed.
Read and understand the entire
instruction manual before attempting
assembly or operation.
Keep this operating instruction close
by the machine, protected from dirt
and humidity, and pass it over to the
new owner if you part with the tool.
No changes to the machine may be
made.
Daily inspect the function and
existence of the safety appliances
before you start the machine.
Do not attempt operation in this case,
protect the machine by unplugging the
mains cable.
Remove all loose clothing and confine
long hair.

4
Before operating the machine, remove
tie, rings, watches, other jewellery,
and roll up sleeves above the elbows.
Wear safety shoes; never wear leisure
shoes or sandals.
Always wear the approved working
outfit.
Do not wear gloves.
Wear goggles when working
Install the machine so that there is
sufficient space for safe operation and
workpiece handling.
Keep work area well lighted.
The machine is designed to operate in
closed rooms and must be placed
stable on firm and levelled table
surface.
Make sure that the power cord does
not impede work and cause people to
trip.
Keep the floor around the machine
clean and free of scrap material, oil
and grease.
Stay alert!
Give your work undivided attention.
Use common sense. Do not operate
the machine when you are tired.
Do not operate the machine under the
influence of drugs, alcohol or any
medication. Be aware that medication
can change your behaviour.
Never reach into the machine while it
is operating or running down.
Never leave a running machine
unattended. Before you leave the
workplace switch off the machine.
Keep children and visitors a safe
distance from the work area.
Do not operate the electric tool near
inflammable liquids or gases.
Observe the fire fighting and fire alert
options, for example the fire
extinguisher operation and place.
Do not use the machine in a dump
environment and do not expose it to
rain.
Wood dust is explosive and can also
represent a risk to health.
Dust form some tropical woods in
particular, and from hardwoods like
beach and oak, is classified as a
carcinogenic substance.
Always use a suitable dust collection
device
Before machining, remove any nails
and other foreign bodies from the
workpiece.
Make sure to guide and hold the chisel
with both hands safe and tight during
machining.
Work only with well sharpened tools.
Machine only stock which is chucked
securely on the machine, always
check before switching the machine
on.
Provide workpieces with centre holes
before clamping between centres.
Work large and unbalanced
workpieces at low spindle speed only.
Workpieces with cracks may not be
used.
Remove the chuck key or dowel pins
before turning the machine on.
Always close the belt cover.
Specifications regarding the maximum
or minimum size of the workpiece
must be observed.
Do not remove chips and workpiece
parts until the machine is at a
standstill.
Never stop work pieces with the hand
during run out.
Never take measurements on a
rotating workpiece.
Do not stand on the machine.
Connection and repair work on the
electrical installation may be carried
out by a qualified electrician only.
Have a damaged or worn power cord
replaced immediately.
Make all machine adjustments or
maintenance with the machine
unplugged from the power source.
Never use an incandescant light bulb.
High risk of wooden dust and cutting
chips to chatch fire on a hot light bulb.
Only use flurescent bulb (max 11W).
3.3 Remaining hazards
When using the machine according to
regulations some remaining hazards
may still exist.
The rotating workpiece can cause
injury.
Workpieces that are inhomogeneous
or weak can explode when being
processed due to centrifugal force.
Only process selected woods without
defects.
Unbalanced workpieces can be
hazardous.
Injuries can occur when feeding
tooling, if tool supports are not
correctly adjusted or if turning tools
are blunt.
Risk of kickback. The tooling is caught
by the rotating workpiece and thrown
back to the operator.
Thrown workpieces and workpiece
parts can lead to injury.
Dust and noise can be health hazards.
Be sure to wear personal protection
gear such as safety goggles and dust
mask. Use a suitable dust collection
system.
The use of incorrect mains supply or a
damaged power cord can lead to
injuries caused by electricity.
4. Machine specifications
4.1 Technical data
JML-1014VSI:
Swing over bed 250mm
Centre distance 350mm
Number of mechanical speeds 3
Spindle speed range 1 500-1200rpm
Spindle speed range 2 1100-2600rpm
Spindle speed range 3 1700-3900rpm
Spindle nose 1” x 8 TPI (M33x3,5)
Headstock spindle taper MT 2
Spindle index lock 24 x 15°
Tailstock spindle taper MT 2
Tailstock hole diameter 9mm
Tailstock ram travel 50mm
Tool rest length 150mm
Overall (LxWxH) 630x200x360mm
Net weight 30 kg
Mains 230V ~1/N/PE 50Hz
Output power 0,37 kW (0,5HP) S1
Reference current 3 A
Extension cord (H07RN-F): 3x1,5²
Installation fuse protection 10A
JWL-1220VS:
Swing over bed 305mm
Centre distance 510mm
Number of mechanical speeds 6
Spindle speed range 1 200-470rpm
Spindle speed range 2 330-800rpm
Spindle speed range 3 500-1200rpm
Spindle speed range 4 760-1800rpm
Spindle speed range 5 1100-2700rpm
Spindle speed range 6 1800-4300rpm
Spindle nose 1” x 8 TPI (M33x3,5)
Headstock spindle taper MT 2
Spindle index lock 24 x 15°
Tailstock spindle taper MT 2
Tailstock hole diameter 9mm
Tailstock ram travel 50mm
Tool rest length 150, 250 mm

5
Overall (LxWxH) 810x300x390mm
Net weight 45 kg
Mains 230V ~1/N/PE 50Hz
Output power 0,55 kW (0,75HP) S1
Reference current 4.1 A
Extension cord (H07RN-F): 3x1,5²
Installation fuse protection 10A
4.2 Noise emission
Acoustic pressure level (EN 11202):
Idling 67,4 dB (A)
In operation 76,5 dB (A)
The specified values are emission
levels and are not necessarily to be
seen as safe operating levels.
As workplace conditions vary, this
information is intended to allow the
user to make a better estimation of the
hazards and risks involved only.
4.3 Content of delivery
Work lamp (JWL-1220VS only…..
fluorescent bulb not included)
150mm tool rest
250mm tool rest (JWL-1220VS only)
Spindle adapter 1”x8TPI / M33x3,5
75mm face plate
Safety goggles
Spur centre and tooling knockout
Operating tools
Assembly kit
Operating manual
Spare parts list.
5. Transport and start up
5.1 Transport and installation
The machine is designed to operate in
closed rooms and must be placed
stable on a firm and levelled table
surface.
5.2 Assembly
If you notice transport damage while
unpacking, notify your supplier
immediately. Do not operate the
machine!
Dispose of the packing in an
environmentally friendly manner.
Clean all rust protected surfaces with
a mild solvent.
The JML-1014VSI is fully assembled.
JWL-1220VS:
Install the tool caddy using the two
pan head screws (Fig 1).
Fig 1
Install a max 11W, 230V flurescent
bulb into to the work lamp (Fig 2).
Fig 2
Warning:
Never use an incandescant bulb
(high risk of wooden dust and
cutting chips to chatch fire on a hot
light bulb).
5.3 Mains connection
Mains connection and any extension
cords used must comply with
applicable regulations.
The mains voltage must comply with
the information on the machine
licence plate.
The mains connection must have a
10 A surge-proof fuse.
Only use power cords marked
H07RN-F
Connections and repairs to the
electrical equipment may only be
carried out by qualified electricians.
5.4 Dust collection
Use a suitable dust collection and
filtration system to avoid a high dust
concentrations in the air.
5.5 Starting operation

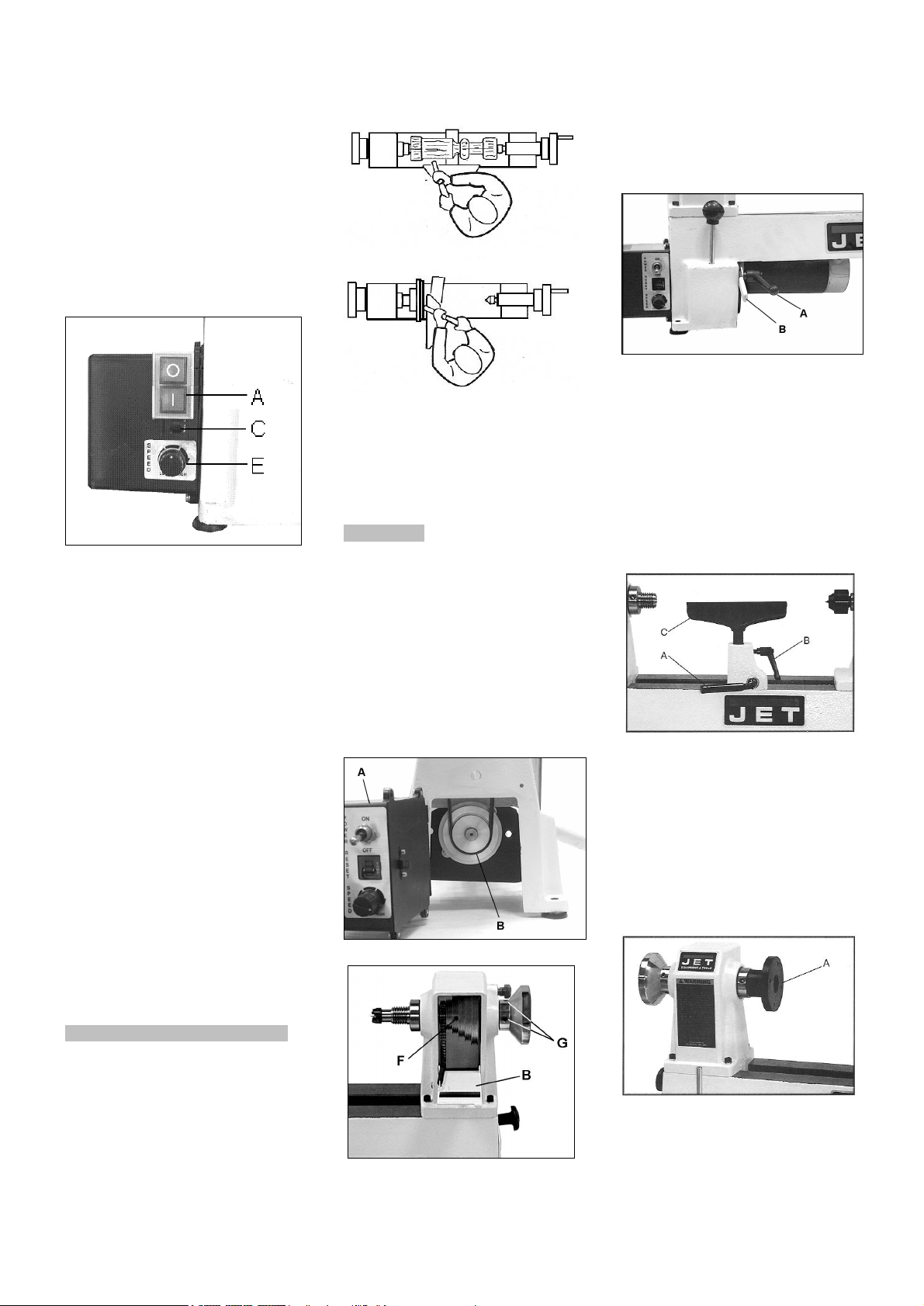

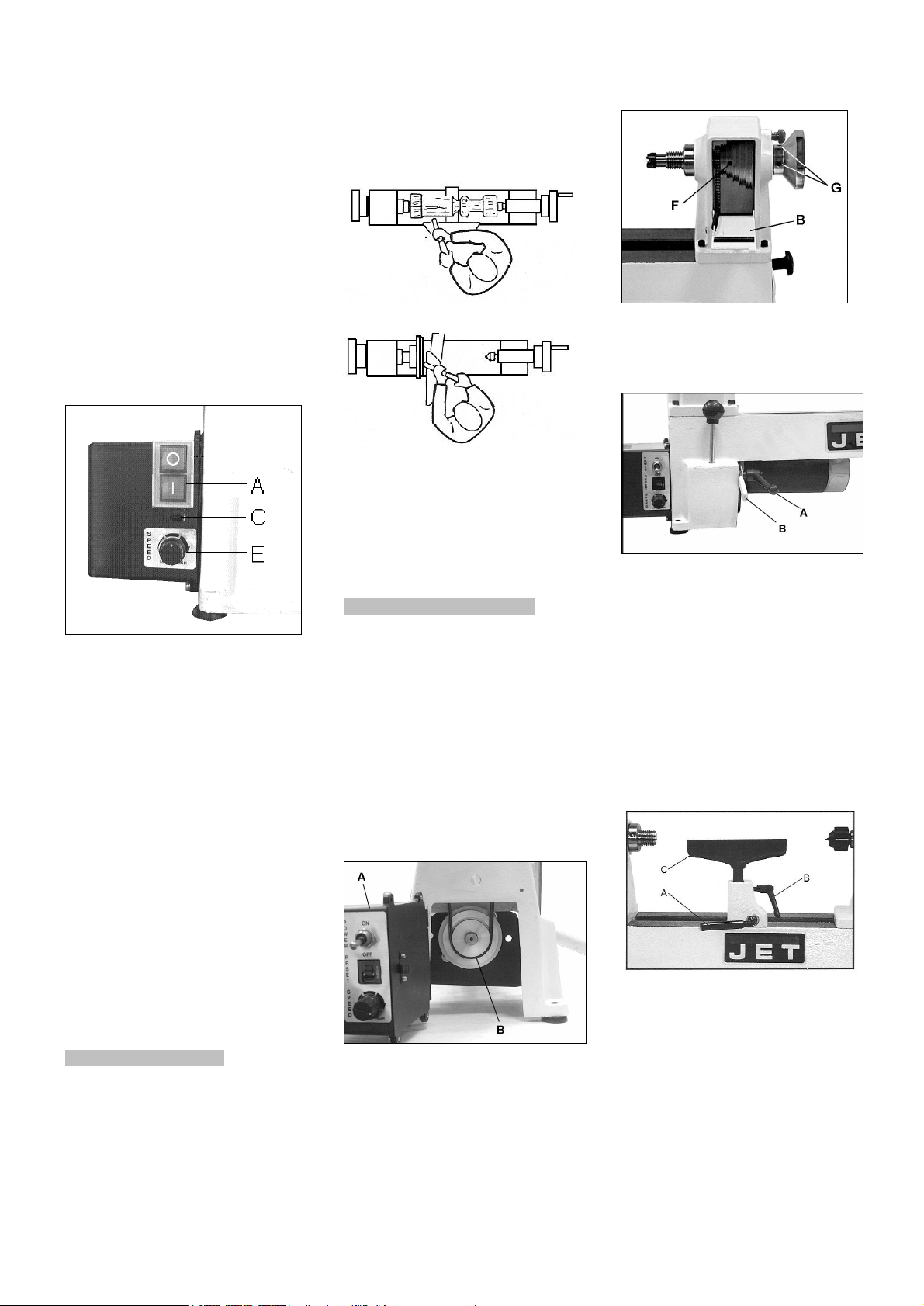

You can start the machine with the
green ON-button (A, Fig 3).
The lathe will begin turning and
driving the headstock spindle. The
lathe will reach full speed in about 1 to
3 seconds.
Fig 3
The red OFF-button stops the
machine.
Wait for the workpiece to come to a
complete stop.
The variable speeds of the lathe are
controlled by the speed knob (E) on
the control box as well as the position
of the belt on the pulleys.
Warning:
Always set the speed control knob to
its lowest setting before starting lathe.
Never start a workpiece at maximum
speed.
In case of machine overload the reset
button (C) will react.
-Turn off machine power
-Push the reset button
-Then re-start the lathe.
6. Machine operation
Successful wood turning does not
result from high speeds, but rather,
from the correct use of turning tools.
A perfect and sharp wood turner tool
is a precondition for professional
wood-turning.

6
Fig 4
Always support the tool on the tool
rest and guide with the palm of your
hand keeping your fingers closed.
7. Setup and adjustments
General note:
Setup and adjustment work may
only be carried out after the
machine is protected against
accidental starting by pulling the
mains plug.
7.1 Changing speed range
Disconnect the machine from the
power source (unplug) !
Pull open the control box at the left
side of the base (A, Fig 5) and the
access door at the back side of the
headstock (B, Fig 6) to expose the
pulleys.
Fig 5
Fig 6
Take tension off the belt. Loosen the
motor plate lock (A, Fig 7) and lift up
motor plate handle (B).
Fig 7
You can now position the belt in the
desired speed range.
Close and lock the belt covers.
7.2 Adjusting tool rest
Position the tool rest ( C, Fig 8) as
close to the workpiece as possible.
Tighten handle (A) to lock.
Fig 8
Set the height to appr. 3mm above
centre. Tighten indexable knob (B, Fig
8).
7.3 Installing work holding
Disconnect the machine from the
power source (unplug)
The face plate (A, Fig 9) screws on
the spindle nose thread.
Fig 9
Mount the workpiece directly to the
face plate using 4 wood screws from
the back. Be careful to use screws
short enough not to interfere with the
cutting process but long enough to
hold the workpiece securely to the
face plate.
If screw mounting is not allowed at all,
the work may be glued to a backing
block and the backing block screwed
to the face plate. A piece of paper in
the glue joint will prevent damaging
the wood when separated later.
Mount the face plate with the
workpiece already attached onto the
spindle nose thread and hand tighten.
Turn the workpiece by hand to see if it
rests securely and can be rotated
freely.
For face plate turning the tool rest is
set slightly lower than centreline.
Caution: always cut with your chisel
on the left half of the workpiece only.

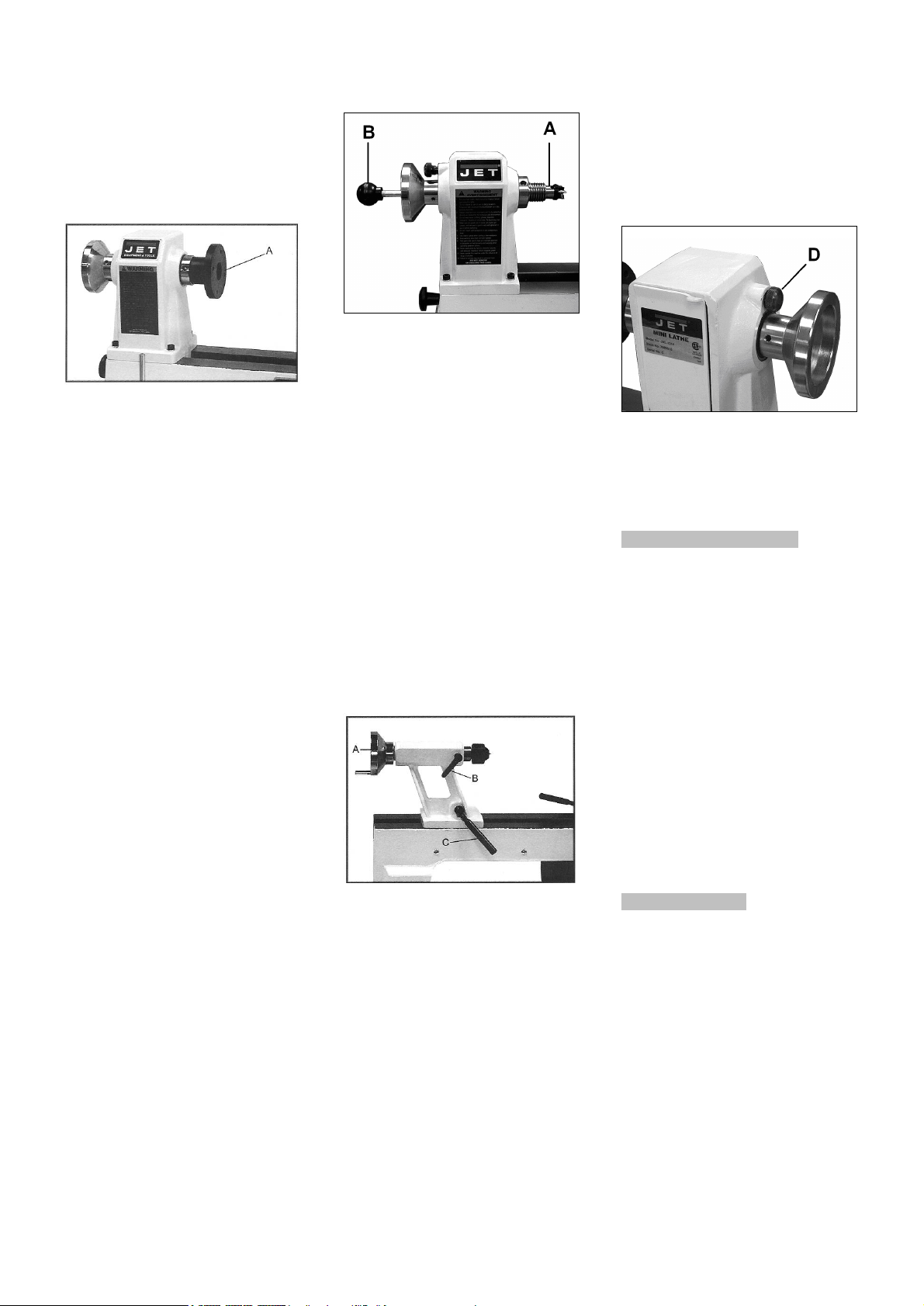

The spur drive centre (A, Fig 10)
locks into the spindle taper and can be
removed with the knockout rod (B).
Fig 10

7
Mount the workpiece between the spur
drive and the tailstock live centre.
Turn the tailstock hand wheel until the
live centre well penetrates the
workpiece. Reverse the hand wheel by
one quarter turn and lock the tailstock
spindle.
Turn the workpiece by hand to see if it
rests securely between centres and
can be rotated freely.
For turning between centres the tool
rest is set appr. 3mm higher than
centreline.
7.4 Adjusting tailstock
Turn the hand wheel (A, Fig 11)
clockwise to move tailstock spindle
forward. Lock spindle with the
indexable knob (B).
Fig 11
The handle (C, Fig 11) locks the
tailstock in position on the bed.
The live centre can be ejected by
turning the hand wheel counter-
clockwise.
The live centre pin can be removed to
allow deep hole drilling operations.
7.5 Headstock spindle index
The index feature allows you to cut
evenly spaced features in a workpiece
while keeping the Lathe headstock
spindle locked.
There are 24 index positions on the
lafthe.
Thread indexing pin (D, Fig 12) into
the headstock. Make sure that it
locates in one of the pulley holes.
Fig 12
NOTE:
Back out the index pin completely
to free the spindle before turning
on the lathe.
8. Maintenance and inspection
General notes:
Maintenance, cleaning and repair
work may only be carried out after
the machine is protected against
accidental starting by pulling the
mains plug.
Clean the machine regularly.
A coat of paste wax applied to the bed
will help keep the surface clean and
maintain smooth movement of the
tool rest and tailstock.
Defective safety devices must be
replaces immediately.
Repair and maintenance work on the
electrical system may only be carried
out by a qualified electrician.
9. Trouble shooting
Motor doesn’t start
*No electricity-
check mains and fuse.
*Defective switch, motor or cord-
consult an electrician.
Machine vibrates excessively
*Stand on uneven floor-
adjust stand for even support.
*Workpiece is not properly centred-
*The speed is too high-
10. Environmental protection
Protect the environment.
Your appliance contains valuable
materials which can be recovered or
recycled. Please leave it at a
specialized institution.
11. Available accessories
Stock number 708354
Machine stand JML-1014VSI
Stock number 708378
Machine stand JWL-1220VS
Stock number 708355
Machine bed extension JML-1014VSI
(660mm)
Stock number 708377
Machine bed extension JWL-1220VS
(710mm)
Stock number 708356
Machine stand extension 660mm
JML-1014VSI
Stock number 708379
Machine stand extension 710mm
JWL-1220VS
Stock number 708330
Spur drive centre MT2
Stock number 708331
Live centre MT2
Stock number 708332
Face shield
Stock number 708333
Face plate 150mm
Stock number 708334
Face plate 75mm
Stock number 708335
Knockout bar
Stock number 709160
3 piece HSS wood turning chisel set
Stock number 709008
8 piece HSS wood turning chisel set
Refer to the JET-Pricelist
for various tools and work holding.

8
DE - DEUTSCH
Gebrauchsanleitung
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen JET-Maschine entgegengebracht haben. Diese Anleitung
ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der JET
Drechselbank JML-1014VSI / JWL-1220VS erstellt worden. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung
und der beiliegenden Dokumente. Lesen Sie diese Anleitung vollständig, insbesondere die Sicherheitshinweise, bevor Sie die
Maschine zusammenbauen, in Betrieb nehmen oder warten. Um eine maximale Lebensdauer und Leistungsfähigkeit Ihrer
Maschine zu erreichen befolgen Sie bitte sorgfältig die Anweisungen.
Inhaltsverzeichnis
1. Konformitätserklärung
2. Garantieleistungen
3. Sicherheit
Bestimmungsgemäße Verwendung
Allgemeine Sicherheitshinweise
Restrisiken
4. Maschinenspezifikation
Technische Daten
Schallemission
Lieferumfang
5. Transport und Inbetriebnahme
Transport und Aufstellung
Montage
Elektrischer Anschluss
Absaug Anschluss
Inbetriebnahme
6. Betrieb der Maschine
7. Rüst- und Einstellarbeiten
Drehzahlwechsel
Handstahlauflage Einstellung
Spannmittel Montage
Reitstock Einstellung
Spindelteilung
8. Wartung und Inspektion
9. Störungsabhilfe
10. Umweltschutz
11. Lieferbares Zubehör
1. Konformitätserklärung
Wir erklären in alleiniger
Verantwortlichkeit, dass dieses
Produkt mit den auf Seite 2
angegebenen Richtlinien*
übereinstimmt.
Bei der Konstruktion wurden folgende
Normen** berücksichtigt.
2. Garantieleistungen
Der Verkäufer garantiert, dass das
gelieferte Produkt frei von Material-
und Fertigungsfehlern ist. Diese
Garantie trifft nicht auf jene Defekte
zu, welche auf direkten oder
indirekten, nicht fachgerechten
Gebrauch, Unachtsamkeit,
Unfallschaden, Reparatur,
mangelhafte Wartung bzw. Reinigung
sowie normalen Verschleiß
zurückzuführen sind.
Garantie- bzw. Gewährleistungs-
ansprüche müssen innerhalb von 12
Monaten ab dem Verkaufsdatum
(Rechnungsdatum) geltend gemacht
werden. Weitergehende Ansprüche
sind ausgeschlossen.
Die vorliegende Garantie umfasst
sämtliche Garantieverpflichtungen
seitens des Verkäufers und ersetzt alle
früheren Erklärungen und
Vereinbarungen betreffend Garantien.
Die Garantiefrist gilt für eine tägliche
Betriebszeit von 8 Stunden. Wird
diese überschritten, so verkürzt sich
die Garantiefrist proportional zur
Überschreitung, jedoch höchstens auf
3 Monate.
Die Rücksendung beanstandeter
Ware bedarf der ausdrücklichen
vorherigen Zustimmung vom
Verkäufer und geht auf Kosten und
Gefahr des Käufers.
Die ausführlichen Garantieleistungen
sind den Allgemeinen
Geschäftsbedingungen (AGB) zu
entnehmen. Die AGB sind unter
www.jettools.com einzusehen oder
werden auf Anfrage per Post
zugestellt.
Der Verkäufer behält sich das Recht
vor, jederzeit Änderungen am Produkt
und Zubehör vorzunehmen.
3. Sicherheit
3.1 Bestimmungsgemäße
Verwendung
Diese Drechselbank ist ausschließlich
zum Drechseln von Holz geeignet.
Die Bearbeitung anderer Werkstoffe
ist nicht zulässig bzw. darf in
Sonderfällen nur nach Rücksprache
mit dem Maschinenhersteller erfolgen.
Die bestimmungsgemäße
Verwendung beinhaltet auch die
Einhaltung der vom Hersteller
angegebenen Betriebs- und
Wartungsanweisungen.
Die Maschine darf ausschließlich von
Personen bedient werden, die mit
Betrieb und Wartung vertraut und
über die Gefahren unterrichtet sind.
Das gesetzliche Mindestalter ist
einzuhalten.
Die Maschine darf nur in technisch
einwandfreiem Zustand benutzt
werden.
Beim Arbeiten an der Maschine
müssen sämtliche
Schutzeinrichtungen und
Abdeckungen montiert sein.
Neben den in der Gebrauchsanleitung
enthaltenen Sicherheitshinweisen und
den besonderen Vorschriften Ihres
Landes sind die für den Betrieb von
Holzbearbeitungsmaschinen
allgemein anerkannten
fachtechnischen Regeln zu beachten.
Jeder darüber hinaus gehende
Gebrauch gilt als nicht
bestimmungsgemäß und für daraus
resultierende Schäden haftet der
Hersteller nicht. Das Risiko trägt allein
der Benutzer.

9
3.2 Allgemeine Sicherheitshinweise
Holzbearbeitungsmaschinen können
bei unsachgemäßem Gebrauch
gefährlich sein.
Deshalb ist zum sicheren Betreiben
die Beachtung der zutreffenden
Unfallverhütungs- Vorschriften und
der nachfolgenden Hinweise
erforderlich.
Lesen und verstehen Sie die
komplette Gebrauchsanleitung bevor
Sie mit Montage oder Betrieb der
Maschine beginnen.
Bewahren Sie die
Bedienungsanleitung, geschützt vor
Schmutz und Feuchtigkeit, bei der
Maschine auf, und geben Sie sie an
einen neuen Eigentümer weiter.
An der Maschine dürfen keine
Veränderungen, An- und Umbauten
vorgenommen werden.
Überprüfen Sie täglich vor dem
Einschalten der Maschine die
einwandfreie Funktion und das
Vorhandensein der erforderlichen
Schutzeinrichtungen.
Festgestellte Mängel an der Maschine
oder den Sicherheitseinrichtungen
sind zu melden und von den
beauftragten Personen zu beheben.
Nehmen Sie die Maschine in solchen
Fällen nicht in Betrieb, sichern Sie die
Maschine gegen Einschalten durch
Ziehen des Netzsteckers.
Zum Schutz von langem Kopfhaar
Mütze oder Haarnetz aufsetzen.
Enganliegende Kleidung tragen,
Schmuck, Ringe und Armbanduhren
ablegen.
Tragen Sie Schutzschuhe, keinesfalls
Freizeitschuhe oder Sandalen.
Verwenden Sie die durch Vorschriften
geforderte persönliche
Schutzausrüstung.
Beim Arbeiten an der Maschine keine
Handschuhe tragen.
Beim Arbeiten Schutzbrille tragen.
Die Maschine so aufstellen, dass
genügend Platz zum Bedienen und
zum Führen der Werkstücke gegeben
ist.
Sorgen Sie für gute Beleuchtung.
Die Aufstellung der Maschine sollte in
geschlossenen Räumen erfolgen, die
Aufstellfläche muss ausreichend eben
und belastungsfähig sein
Beachten Sie dass die elektrische
Zuleitung nicht den Arbeitsablauf
behindert und nicht zur Stolperstelle
wird.
Den Arbeitsplatz frei von
behindernden Werkstücken, etc.
halten.
Seien Sie aufmerksam und
konzentriert. Gehen Sie mit Vernunft
an die Arbeit.
Arbeiten Sie niemals unter dem
Einfluss von Rauschmitteln wie
Alkohol und Drogen an der Maschine.
Beachten Sie, dass auch
Medikamente Einfluss auf Ihr
Verhalten nehmen können.
Niemals in die laufende Maschine
greifen.
Die laufende Maschine nie
unbeaufsichtigt lassen.
Vor dem Verlassen des Arbeitsplatzes
die Maschine ausschalten.
Halten Sie Unbeteiligte, insbesondere
Kinder vom Gefahrenbereich fern.
Benützen Sie die Maschine nicht in
der Nähe von brennbaren
Flüssigkeiten oder Gasen.
Beachten Sie die Brandmelde- und
Brandbekämpfungsmöglichkeiten z.B.
Standort und Bedienung von
Feuerlöschern.
Benützen Sie die Maschine nicht in
feuchter Umgebung und setzen Sie sie
nicht dem Regen aus.
Holzstaub ist explosiv und kann
gesundheitsschädigend sein.
Achten Sie stets darauf, dass keine zu
große Staubkonzentration entsteht –
verwenden Sie stets eine geeignete
Absauganlage
Insbesondere tropische Hölzer und
harte Hölzer wie Buche und Eiche sind
als krebserregend eingestuft.
Vor der Bearbeitung Nägel und andere
Fremdkörper aus dem Werkstück
entfernen.
Es ist darauf zu achten dass das
Drechselwerkzeug beim Bearbeiten
mit beiden Händen sicher gehalten
und sicher geführt wird.
Nur mit gut geschärften Werkzeugen
arbeiten.
Bearbeiten Sie nur ein Werkstück, das
sicher eingespannt ist. Vor dem
Einschalten immer prüfen.
Werkstücke vor dem Spannen
zwischen Spitzen beidseitig mit
Zentrierbohrung versehen.
Große und unwuchtige Werkstücke
nur mit kleiner Drehzahl bearbeiten.
Rissige Werkstücke dürfen nicht
verwendet werden.
Spannschlüssel oder Spannstifte vor
dem Einschalten der Maschine
entfernen.
Riemenabdeckung immer schließen.
Angaben über die min. und max.
Werkstückabmessungen müssen
eingehalten werden
Späne und Werkstückteile nur bei
stehender Maschine entfernen.
Auslaufende Werkstücke nie von
Hand abbremsen.
Messungen nie am rotierenden
Werkstück vornehmen.
Nicht auf der Maschine stehen.
Arbeiten an der elektrischen
Ausrüstung der Maschine dürfen nur
durch eine Elektrofachkraft
vorgenommen werden.
Tauschen Sie ein beschädigtes
Netzkabel sofort aus.
Umrüst-, Einstell- und
Reinigungsarbeiten nur im
Maschinenstillstand und bei
gezogenem Netzstecker vornehmen.
Verwenden Sie niemals eine
Glühbirne für die Maschinenleuchte.
Holzstaub und Drechselspäne können
sich an einer heißen Glühbirne
entzünden.
Nur Leuchtstoff-Birnen (max.11W)
verwenden.
3.3 Restrisiken
Auch bei vorschriftsmäßiger
Benutzung der Maschine bestehen die
nachfolgend aufgeführten Restrisiken.
Verletzungsgefahr durch das frei
rotierende Werkstück.
Nicht homogene bzw. nicht belastbare
Werkstücke können auf Grund der
Zentrifugalkraft explodieren.
Verarbeiten Sie nur ausgesuchte
Hölzer ohne Fehler.
Unwuchtige Werkstücke führen zu
Verletzungsgefahr.
Verletzungsgefahr durch unsichere
Werkzeugführung, bei nicht exakt
angestellter Werkzeugauflage und
stumpfem oder defektem
Drechselwerkzeug.

10
Rückschlaggefahr. Das Werkzeug
wird von dem sich drehenden
Werkstück erfasst und gegen den
Bediener geschleudert.
Gefährdung durch wegfliegende
Werkstücke und Werkstückteile.
Gefährdung durch Lärm und Staub.
Unbedingt persönliche
Schutzausrüstungen wie Augen-,
Gehör- und Staubschutz tragen.
Eine geeignete Absauganlage
einsetzen!
Gefährdung durch Strom, bei nicht
ordnungsgemäßer Verkabelung.
4. Maschinenspezifikation
4.1 Technische Daten
JML-1014VSI:
Drehdurchmesser über Bett 250mm
Spitzenweite 350mm
Riemenstufen 3
Drehzahlbereich 1 500-1200U/min
Drehzahlbereich 2 1100-2600U/min
Drehzahlbereich 3 1700-3900U/min
Spindelnase 1“x 8 TPI (M33x3,5)
Spindelkonus MK 2
Spindelteilung 24 x 15°
Reitstockkonus MK 2
Reitstockbohrung 9mm
Pinolenhub 50mm
Handstahlauflage Länge 150mm
Maschinenabmessungen
(LxBxH) 630X200X360mm
Maschinengewicht 30 kg
Netzanschluss 230V ~1/N/PE 50Hz
Abgabeleistung 0,37 kW ( 0,5PS) S1
Betriebsstrom 3A
Anschlussleitung (H07RN-F)3x1,5mm²
Bauseitige Absicherung 10A
JWL-1220VS:
Drehdurchmesser über Bett 305mm
Spitzenweite 510mm
Riemenstufen 6
Drehzahlbereich 1 200-470U/min
Drehzahlbereich 2 330-800U/min
Drehzahlbereich 3 500-1200U/min
Drehzahlbereich 4 760-1800U/min
Drehzahlbereich 5 1100-2700U/min
Drehzahlbereich 6 1800-4300U/min
Spindelnase 1“x 8 TPI (M33x3,5)
Spindelkonus MK 2
Spindelteilung 24 x 15°
Reitstockkonus MK 2
Reitstockbohrung 9mm
Pinolenhub 50mm
Handstahlauflage Länge 150, 250 mm
Maschinenabmessungen (LxBxH)
810x300x390mm
Maschinengewicht 45 kg
Netzanschluss 230V ~1/N/PE 50Hz
Abgabeleistung 0,56 kW (0,75PS) S1
Betriebsstrom 4.1 A
Anschlussleitung (H07RN-F): 3x1,5²
Bauseitige Absicherung 10A
4.2 Schallemission
Schalldruckpegel( nach EN 11202):
Leerlauf 67,4 dB(A)
Bearbeitung 76,5 dB(A)
Die angegebenen Werte sind
Emissionspegel und sind nicht
notwendigerweise Pegel für sicheres
Arbeiten.
Sie sollen dem Anwender eine
Abschätzung der Gefährdung und des
Risikos ermöglichen.
4.3 Lieferumfang
Maschinenleuchte (nur JWL-1220VS
….Leuchtstoff-Birne nicht mitgeliefert)
150mm Handstahlauflage
250mm Handstahlauflage (JWL-
1220VS)
Spindeladapter 1”x8TPI / M33x3,5
75mm Aufspannscheibe
Schutzbrille
Stirnmitnehmer und Ausstoßbolzen
Bedienwerkzeug
Montagezubehör
Gebrauchsanleitung
Ersatzteilliste
5. Transport und Inbetriebnahme
5.1. Transport und Aufstellung
Die Aufstellung der Maschine sollte in
geschlossenen Räumen erfolgen, die
Aufstellfläche muss ausreichend eben
und belastungsfähig sein
5.2 Montage
Wenn Sie beim Auspacken einen
Transportschaden feststellen,
benachrichtigen Sie umgehend Ihren
Händler, nehmen Sie das Gerät nicht
in Betrieb.
Entsorgen Sie die Verpackung bitte
umweltgerecht.
Entfernen Sie das Rostschutzfett mit
einem milden Lösungsmittel.
Die JML-1014VSI ist bereits
gebrauchsfertig montiert.
JWL-1220VS:
Befestigen Sie die Werkzeugablage
mit den zwei Linsenkopfschrauben
(Fig 1).
Fig 1
Schrauben Sie eine Leuchtstoff Birne
mit max. 11 W, 230 V in die
Maschinenleuchte (Fig 2)
Fig 2
ACHTUNG:
Verwenden Sie niemals eine
Glühbirne für die
Maschinenleuchte.
Holzstaub und Drechselspäne
können sich an einer heißen
Glühbirne entzünden.
5.3 Elektrischer Anschluss
Der kundenseitige Netzanschluss
sowie die verwendeten
Verlängerungsleitungen müssen den
Vorschriften entsprechen.
Die Netzspannung und Frequenz
müssen mit den Leistungsschilddaten
an der Maschine übereinstimmen.
Die bauliche Absicherung muss dabei
10A betragen.
Verwenden Sie nur
Anschlussleitungen mit
Kennzeichnung H07RN-F

11
Anschlüsse und Reparaturen der
elektrischen Ausrüstung dürfen nur
von einen Elektrofachkraft
durchgeführt werden.
5.4 Absaug Anschluss
Vermeiden Sie eine hohe
Luftstaubkonzentration. Setzen Sie ein
geeignetes Absaug- bzw. Filtersystem
ein.
5.5 Inbetriebnahme
Mit dem grünen Eintaster (A, Fig 3)
kann die Maschine gestartet werden.
Der Spindelanlauf erfolgt langsam.
Die eingestellte Drehzahl wird in ca. 1
bis 3 Sekunden erreicht.
Fig 3
Zum Stillsetzen drücken Sie den
Roten Aus-Taster.
Warten Sie bis das Werkstück zum
Stillstand kommt.
Es stehen 3 Drehzahlbereiche durch
Riemenumlegen zur Verfügung.
Die gewünschte Drehzahl kann am
Drehgriff (E) stufenlos eingestellt
werden.
Achtung:
Stellen Sie vor jedem Maschinenstart
den Drehgriff (E) auf die niedrigste
Stufe. Die Maschine niemals in der
höchsten Stufe starten.
Bei zu starker Motorbelastung reagiert
der Überlastschalter (C).
-Schalten Sie zuerst die Maschine am
roten Aus-Taster aus
-Drücken Sie den Überlastschalter.
-Schalten Sie die Maschine erneut ein.
6. Betrieb der Maschine
Erfolgreiches Drechseln hängt nicht
von hohen Drehzahlen ab, sondern
von der richtigen Anwendung der
Drechselwerkzeuge.
Eine Voraussetzung für fachgerechtes
Drechseln ist ein einwandfreies und
geschärftes Drechselwerkzeug.
Fig 4
Das Drechselwerkzeug immer
aufgelegt an der Handstahlauflage
führen. Dabei die Finger geschlossen
halten und mit dem Handballen an der
Handstahlauflage abstützen.
7. Rüst- und Einstellarbeiten
Allgemeine Hinweise
Vor Rüst- und Einstellarbeiten muss
die Maschine gegen Inbetriebnahme
gesichert werden.
Netzstecker ziehen!
7.1 Drehzahlwechsel
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Die Riemendeckel links am
Maschinenbett (A, Fig 5) und hinten
am Spindelstock (B, Fig 6) öffnen.
Fig 5
Fig 6
Den Riemen entspannen. Indexiergriff
(A, Fig 7) lösen und Motor am Griff
(B) anheben.
Fig 7
Den Riemen auf der gewünschten
Drehzahlstufe auflegen
(Drehzahlangabe siehe
Riemendeckel).
Riemendeckel schließen.
7.2 Handstahlauflage Einstellung
Stellen Sie die Handstahlauflage (C,
Fig 8) so nahe an das Werkstück als
möglich und fixieren Sie mit dem
Hebel (A).
Fig 8
Stellen Sie die Höhe ca. 3mm über die
Spitzenhöhe und klemmen Sie mit
dem Indexiergriff (B, Fig 8).

12
7.3 Spannmittel Montage
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Die Aufspannscheibe (A, Fig 9) wird
auf die Spindelnase aufgeschraubt.
Fig 9
Befestigen Sie das Werkstück mit 4
Holzschrauben von Hinten direkt an
der Aufspannscheibe.
Seien Sie vorsichtig bei der
Schraubenwahl. Zu lange Schrauben
ragen in den Zerspanungsbereich und
zu kurze ergeben keine sichere
Aufspannung.
Falls keine Schraubenbefestigung
zulässig ist kann das Werkstück auch
auf eine Trägerscheibe aufgeklebt
werden, welche wiederum mit der
Aufspannscheibe verschraubt ist.
Mit einem dazwischengeklebten Stück
Papier vermeiden Sie
Beschädigungen des Werkstücks
beim späteren Lösen.
Die Aufspannscheibe zusammen mit
dem bereits aufgespannten Werkstück
auf die Spindelnase aufschrauben und
von Hand festziehen.
Drehen Sie das Werkstück von Hand
und prüfen Sie die sichere
Aufspannung und die freie Rotation.
Beim Arbeiten mit der
Aufspannscheibe wird die Höhe der
Handstahlauflage leicht unterhalb der
Spitzenhöhe eingestellt.
Achtung: Arbeiten Sie mit dem
Drehstahl nur links von der Drehmitte
Der Stirnmitnehmer (A, Fig 10) wird
in den Spindelkonus eingesteckt und
kann mit dem Ausstoßbolzen (B)
wieder entfernt werden.
Fig 10
Spannen Sie das zentrierte Werkstück
zwischen den Stirnmitnehmer und die
Reitstock Mitlaufkörnerspitze.
Drehen Sie das Reitstock Handrad bis
die Mitlaufkörnerspitze im Werkstück
gut festsitzt. Drehen Sie das Handrad
eine Vierteldrehung zurück und
klemmen Sie die Reitstockpinole fest.
Drehen Sie das Werkstück von Hand
und prüfen Sie die sichere
Aufspannung und die freie Rotation.
Beim Arbeiten zwischen den Spitzen
wird die Höhe der Handstahlauflage
ca. 3 mm über der Spitzenhöhe
eingestellt.
7.4 Reitstock Einstellung
Drehen Sie das Handrad (A, Fig 11)
im Uhrzeigersinn um die Pinole
auszufahren und klemmen Sie den
Indexiergriff (B).
Fig 11
Der Hebel (C, Fig 11) klemmt den
Reitstock am Maschinenbett fest.
Der Rollkörner kann durch Drehen des
Handrads im Gegen-Uhrzeigersinn
ausgeworfen werden.
Zum Tieflochbohren entfernen Sie die
Zentrierspitze des Rollkörners.
7.5 Spindelteilung
Die Spindelteilung ermöglicht das
Festsetzen der Spindel in
gleichmäßigen Abständen.
Schrauben Sie dazu den Indexierstift
(D, Fig 12) in den Spindelstock.
In der Riemenscheibe befinden sich
24 Bohrungen im Abstand von 15°, in
welchen der Indexierstift voll einrasten
muss.
Fig 12
HINWEIS:
Lösen Sie den Indexierstift bevor
Sie die Maschine einschalten.
8. Wartung und Inspektion
Allgemeine Hinweise
Vor Wartungs- Reinigungs- und
Reparaturarbeiten muss die
Maschine gegen Inbetriebnahme
gesichert werden.
Netzstecker ziehen!
Reinigen Sie die Maschine in
regelmäßigen Zeitabständen.
Ein leichter Wachsüberzug am
Maschinenbett reduziert Rost und
ermöglicht leichtes Gleiten der
Handstahlauflage.
Beschädigte Sicherheitseinrichtungen
sofort ersetzen.
Anschlüsse und Reparaturen der
elektrischen Ausrüstung dürfen nur
von einer Elektrofachkraft
durchgeführt werden.
9. Störungsabhilfe
Motor startet nicht
*Kein Strom-
Netzsicherung prüfen.
*Motor, Schalter oder Kabel defekt-
Elektrofachkraft kontaktieren.
Starke Maschinenvibrationen
*Maschine steht uneben-
Ausgleich schaffen.
*Das Werkstück ist schlecht zentriert-
*Die Drehzahl ist zu hoch-
