Johnson Controls S9210-BC Series User manual

Installation Instructions
Metasys®and Johnson Controls®are registered trademarks of Johnson Controls, Inc.
All other marks herein are the marks of their respective owners. © 2010 Johnson Controls, Inc.
Johnson Controls, Inc
Building Efficiency
Headquarters: Milwaukee, Wisconsin, USA
Branch Offices: Principal Cities World-wide
www.johnsoncontrols.com
S9210-BxC / S9220-BxC
ON/OFF Electric Spring Return Actuators for fire damper
P/N 14-88360-2374 Rev. B
Issue Date 06 2010
Figure1: Dimensions inmm
Figure 3: Side A and Side B of Actuator
Figure 4: Fitting the Anti-rotation Bracket on the Damper Frame or Duct
Figure 5: Changing the position of the Coupler
Figure 6: Allowed shaft lenght
Figure 2: ST1.72E Dimensions

S9210-BxC / S9220-BxC

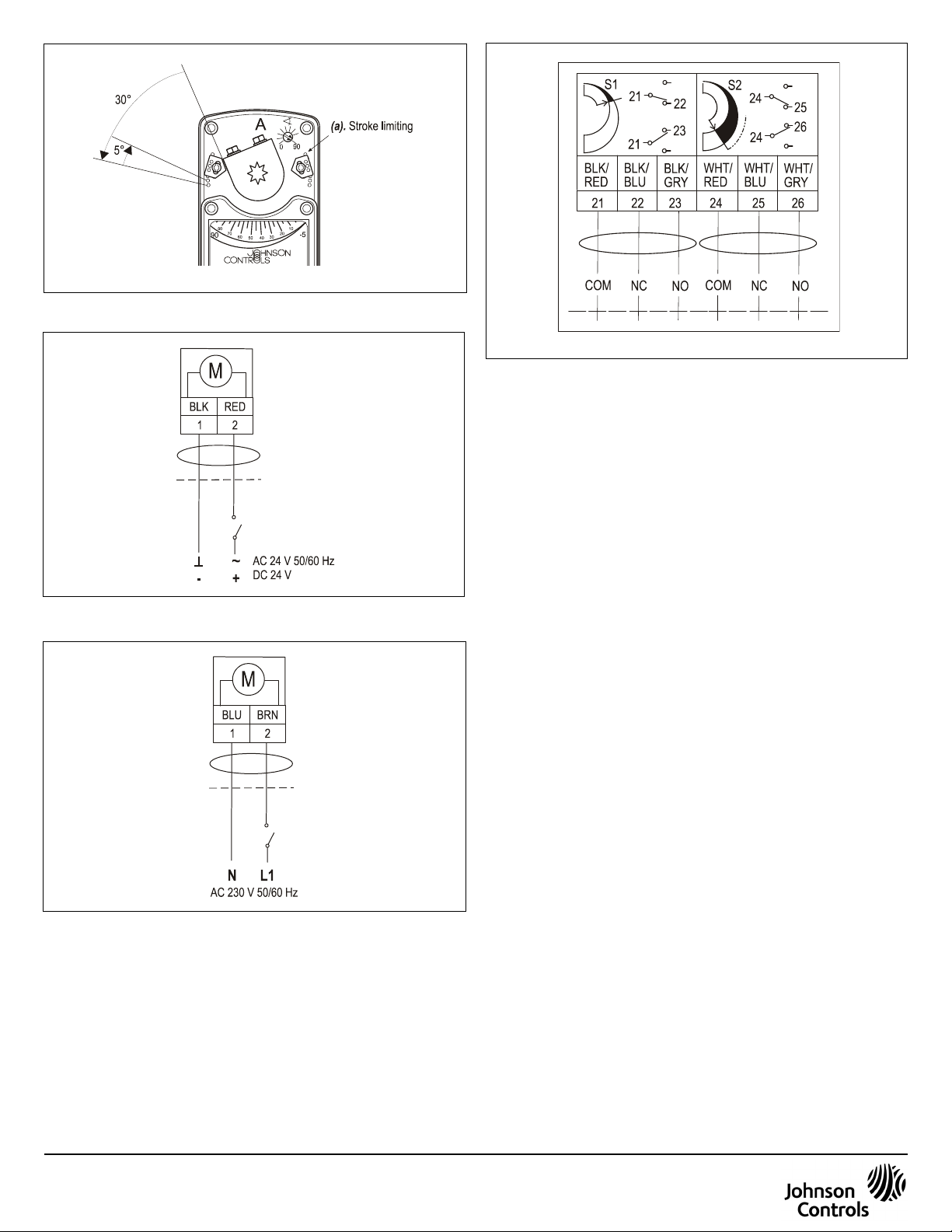

Figure 7: Angle of rotation limiting
Figure 9: S92x0-BDx-C ON/OFF Control Wiring Diagram
Figure 8: S92x0-BGx-C ON/OFF Control Wiring Diagram
Figure 10: Auxiliary Switch Wiring Diagram

S9210-BxC / S9220-BxC1
English
READ THIS INSTRUCTION SHEET AND THE SAFETY WARNINGS
CAREFULLY BEFORE INSTALLING AND SAVE IT FOR FUTURE USE
General Features
The On/Off Fire Electric Spring Return Actuators are direct-mount, spring, bidirectional
actuators and do not require a damper linkage. The actuators are intended to be
installed on a fire damper. The actuators operate on AC 24 V power at 50/60 Hz,
DC 24 V power or AC 230 V power at 50/60 Hz.
When the control signal is applied the actuator drives the damper to the operational
position, while evenly tensioning the integrated spring. After a power failure the stored
energy in the spring immediately brings the damper to the safety position.
Figure 1: Dimensions in mm
(a). Mounting Hole (6 Locations)
(b). Shaft coupler
Figure 2: ST1.72E Dimensions
The ST1.72E temperature sensor is directly connected to the actuator.
(a). Connection cable:
0.6 m UL758 type AWM Halogen-free
Temperature: -20 °C...+55 °C
Switch point of temperature sensor:
ST1.72E = ca. 72 °C
Standard:
Halogen-gas-emission: IEC60754-1
Fire resistant: IEC60332-1
Installation and adjustment
Figure 3: Side A and B of actuator
Side A: CCW Spring Return Direction
Side B: CW Spring Return Direction
(a). Auxiliary switch adjuster
(b). Manual Override
Figure 4: Fitting the Anti-rotation Bracket on the Damper Frame
or Duct
(a). M3 x 9.5 mm. Self - Drilling Sheet Metal Screw (Two Locations)
Figure 5: Changing the position of the coupler
Figure 6: Allowed shaft lenght
Attach the actuator to the damper spindle by means of the adapter and secure the
locking device with the screws provided.
Figure 7: Angle of rotation limiting
(a). Stroke limiting
The actuator is factory set for 90° rotation. Attaching a stroke limiting stop (optional
M9220-603 Adjustable Stop Kit) in the farthest mounting position will reduces the
rotation range of the actuator by 5°. Each progressive mounting position reduces the
rotation range an additional 5° to a maximum of 30° in either end stop position.
Selecting the direction of rotation
For CCW spring return direction, mount the actuator to the damper shaft so that Side A
of the actuator is away from the damper as illustrated in Figure 2. To change the spring
return direction to CW, mount the actuator to the damper shaft so that Side B of the
actuator is away from the damper.
Wiring
Wiring Diagrams
Figure 8: S92x0-BGx-C ON/OFF Control
Figure 9: S92x0-BDx-C ON/OFF Control
Figure 10: Auxiliary Switch
Auxiliary Switches
These models include two integral auxiliary switches, one fixed (S1) and one adjustable
(S2), accessible on either face of the actuator (as illustrated in Figure 2). The nominal
factory setting for S1 Auxiliary Switch is 11° closing, and the nominal factory setting for
S2 Auxiliary Switch is 81° opening (relative to a 0 to 90° rotation range).
The switch point of S2 Auxiliary Switch is independently and continuously adjustable
from 25 to 95°.
Use the method in the following example for the most accurate positioning of S2
Auxiliary Switch.
1. Move the actuator to the full spring return position.
2. Rotate the switch adjuster until it points to the desired switch point.
3. Connect S2 Auxiliary Switch to a power source or an ohmmeter, and apply power to
the actuator. The actuator moves to the fully open position and holds while power is
applied.
4. Observe the switch point. If required, repeat Steps 2 and 3.
Setup and Adjustment
Manual Override
Use only the supplied manual override crank to reposition the actuator hub when using
the manual override feature.
1. De-energize the actuator.
2. Insert the hex end of the manual override crank into the manual override adjustment
point on the face of the actuator.
3. Rotate the manual override crank in the direction indicated by the arrow on the label.
4. Rotate the manual override crank a half turn in the opposite direction to lock the
actuator hub in place.
5. To unlock the actuator hub, rotate the manual override crank in the direction indicated
by the arrow on the label. The actuator hub automatically unlocks when power is
applied to the actuator, and returns the actuator to normal drive and spring return
operation.
IMPORTANT: When calculating the torque required to operate dampers, it is essential
to take info account all the data supplied by the damper manufacturer.
WARNING: Do not install or use this Proportional Electric Spring Return
Actuator in or near environments where corrosive substances or vapors
could be present. Exposure of the electric actuator to corrosive
environments may damage the internal components of the device, and
will void the warranty.
WARNING: The electrical connections for the actuators must be
e x e c ut e d i n a c co r d a n ce wi t h t h e re l e v an t le g a l r e q u i r em e n ts .
In order to avoid any personal injury or damage to the equipment or
other property, always isolate the power supply before commencing any
work on the electrical wiring. In order to avoid danger to property, it is
important for the equipment to be used solely for which it is intended.
WARNING: The integrated circuits in the actuator are sensitive to static
electricity. Take suitable precautions.
WARNING: Disconnect each of multiple power supplies before making
electrical connections.
More than one disconnect may be required to completely de-energize
equipment. Contact with components carrying hazardous voltage can
cause electric shock and may result in severe personal injury or death.
IMPORTANT: Use the Proportional Electric Spring Return Actuator only to control
equipment under normal operating conditions. Where failure or malfunction of the
electric actuator could lead to personal injury or property damage to the controlled
equipment or other property, additional precautions must be designed into the control
system. Incorporate and maintain other devices such as supervisory or alarm system
or safety or limit controls intended to warn of, or protect against, failure or malfunction
on the electric actuator.
IMPORTANT: Applying excessive torque to the manual override or running the
manual override with a power tool may damage the internal components of the
actuator and cause premature failure. At the end of travel, the rotational resistance
increases; do not force the actuator hub past this point.
This document is subject to change without notice

S9210-BxC / S9220-BxC2
Ordering Codes
Technical Specifications
S 9 2 10 - B D C- 31 A 2-POINT actuator with 2 auxiliary
switches
-
A
B
C
=
=
=
=
no sensors
with ambient thermosensor
with duct sensor
with duct and ambient sensor
31
32
33
34
=
=
=
=
10 mm Couppler
11 mm Couppler
12 mm Couppler
14 mm Couppler
D
G
=
=
230 VAC
24 V AC/DC
10
20
=
=
10 Nm
20 Nm
Product Codes S9210-BGC-xxx S9220-BGC-xxx S9210-BDC-xxx S9220-BDC-xxx
ON/OFF
Power Requirements AC 24 V (AC 19.2 V to 28.8 V) at 50/60 Hz
Class 2 (North America) or SELV (Europa) AC 230 V (AC 198 to 264 V) at 50/60 Hz
Power Requirements
- Running 26 VA 0.12 A 0.15 A
- Holding Position 9.3 VA 0.09 A
DC 24 V (DC 21.6 to 26.4 V), Class 2 (North America) or SELV (Europe) ---
- Running 15.6 W 17.6 W ---
- Holding Position 2.6 W 2.8 W ---
Transformer Sizing Requirements
- Minimum per Actuator 25 VA --- 25 VA ---
Input Signal / Adjustments --- --- --- ---
Auxiliary Switch Rating Two Single-Pole, Double-Throw (SPDT), Double-Insulated Switches with Gold Flash Contacts:
AC 24 V, 50 VA Pilot Duty;
AC 120 V, 5.8 A Resistive, 1/4 hp, 275 VA Pilot Duty;
AC 240 V, 5.0 A Resistive, 1/4 hp, 275 VA Pilot Duty
Spring Return Direction is Selectable with Mounting Position of Actuator:
Side A, Actuator Face Away from Damper for CCW Spring Return;
Side B, Actuator Face Away from Damper for CW Spring Return
Running and Spring Return Torque 10 Nm 20 Nm for a Single Actuator 10 Nm 20 Nm for a Single Actuator
Rotation Range Optional
M9210-603 Adjustable Stop Kit Optional M9220-603 Adjustable Stop Kit Optional M9210-603 Adjustable Stop Kit Optional M9220-603 Adjustable Stop Kit
Adjustable from 30 to 90° CW or CCW Mechanically Limited to 90°
Rotation Time
- Power On (Running 24 to 57 Seconds for 0 to 10 Nm
at All Operating Conditions 24 to 57 Seconds for 0 to 20 Nm at All Operating Conditions 24 to 57 Seconds for 0 to 10 Nm at All Operating Conditions 24 to 57 Seconds for 0 to 20 Nm at All Operating Conditions
35 Seconds Nominal at Full Rated Load
- Power Off (Spring Returning) 11 to 15 Seconds for 0 to 10 Nm
at Room Temperature
35 Seconds maximum
for 0 to 10 Nm at -30° C
130 Seconds maximum
for 0 to 10 Nm at -40° C
11 to 15 Seconds for 0 to 20 Nm
at Room Temperature
35 Seconds maximum
for 0 to 20 Nm at -30° C
130 Seconds maximum
for 0 to 20 Nm at -40° C
11 to 15 Seconds for 0 to 10 Nm
at Room Temperature
35 Seconds maximum
for 0 to 10 Nm at -30° C
130 Seconds maximum
for 0 to 10 Nm at -40° C
11 to 15 Seconds for 0 to 20 Nm
at Room Temperature
35 Seconds maximum
for 0 to 20 Nm at -30° C
130 Seconds maximum
for 0 to 20 Nm at -40° C
Cycles 60,000 Full Stroke Cycles; 1,500,000 repositions
Audible Noise Rating
- Power On (Running) <66 dBA at 1 m
- Power On (Holding) <18 dBA at 1 m
- Power Off (Spring Returning) <66 dBA at 1 m
Electrical Connections
(Actuator and Auxiliary Switches) 1.2 m Halogen-Free Cable with 18 AWG (0.75 mm2) Wire Leads
Conduit Connections Integral Connectors for 10 mm Flexible Metal Conduit
Mechanical Connections
- Standard Shaft Clamp Available 10, 11, 12, and 14 mm Square Shafts
Aluminum Enclosure NEMA 2 (IP54) for All Mounting Orientations
Ambient Conditions
- Operating -40 to 55° C; 90% RH Maximum, Noncondensing
- Storage -65 to 85° C; 95% RH Maximum, Noncondensing
Shipping Weight 2.9 kg 3.5 Kg
Dimensions See Figure 1
Conformity EMC Directive 2004/108/EC
Low Voltage Directive 2006/95/EC

S9210-BxC / S9220-BxC3
Français
LISEZ ATTENTIVEMENT LES PRÉSENTES INSTRUCTIONS ET LES
CONSIGNES DE SÉCURITÉ AVANT DE PROCÉDER À L'INSTALLATION
ET CONSERVEZ-LES AUX FINS D’UTILISATION ULTÉRIEURE.
Caractéristiques générales
Les commandes électriques de marche/arrêt anti-incendie à rappel par ressort sont des
commandes bidirectionnelles à ressort et montage direct, qui ne nécessitent pas de
tringlerie de registre. Elles s'installent sur un système de prévention des incendies et
sont alimentées en AC 24 V à 50/60 Hz, DC 24 V ou AC 230 V à 50/60 Hz.
L’envoi du signal de régulation à la commande passe le clapet en position
opérationnelle, tout en tendant son ressort de manière uniforme. En cas de panne de
courant, l’énergie stockée dans le ressort repasse immédiatement le clapet en position
de sécurité.
Figure 1: Dimensions en mm
(a). Trou de montage (6 endroits)
(b). Coupleur d’axe
Figure 2: Dimensions du capteur ST1.72E
Le capteur de température ST1.72E est connecté directement à la commande.
(a). Câble de connexion:
0.6 m UL758 type: AWM, sans Halogène
Température: -20 °C à +55 °C
Point de commutation du capteur de température:
ST1.72E = environ 72 °C
Normes :
Émission de gaz halogène: CEI60754-1
Résistance au feu: CEI60332-1
Installation et réglage
Figure 3: Côtés A et B de la commande
Côté A: Sens anti-horaire de rappel du ressort
Côté B: Sens horaire de rappel du ressort
(a). Dispositif de réglage du commutateur auxiliaire
(b). Commande manuelle
Figure 4: Montage du support anti-rotation sur le cadre ou le conduit
du clapet
(a). Vis autoperceuse M3 x 9,5 mm pour tôle (deux endroits)
Figure 5: Changement de position du coupleur
Figure 6: Longueur d’axe admissible
Fixez la commande à l’axe du clapet à l’aide de l’adaptateur et fermez le dispositif de
verrouillage à l’aide des vis fournies.
Figure 7: Limitation de l’angle de rotation
(a). Limitation de la course
La commande est réglée en usine à un angle de rotation de 90°. La pose d'une butée de
fin de course (kit de fin de course réglable M9220-603 en option) à la position de
montage la plus éloignée diminue la plage de rotation de la commande de 5°. Chaque
position de montage suivante réduit la plage de rotation de 5° supplémentaires, jusqu’à
30° maximum à l’une ou l’autre des positions de butée de fin de course.
Sélection du sens de rotation
Rappel par ressort dans le sens anti-horaire: montez la commande sur l’axe du clapet
de manière à ce que son côté A se trouve à distance du clapet, comme illustré par la
figure 2. Pour passer au sens horaire, montez la commande sur l’axe du clapet de
manière à ce que son côté B se trouve à distance du clapet.
Câblage
Schémas de câblage
Figure 8: Commande de marche/arrêt S92x0-BGx-C
Figure 9: Commande de marche/arrêt S92x0-BDx-C
Figure 10: Commutateur auxiliaire
Commutateurs auxiliaires
Ces modèles comportent deux commutateurs auxiliaires intégrés, l’un fixe (S1) et l’autre
réglable (S2), accessibles par l’une ou l’autre face de la commande (voir figure 2). Le
réglage nominal en usine du commutateur auxiliaire S1 est de 11° pour la fermeture et
celui de S2 est de 81° pour l’ouverture (par rapport à une plage de rotation de 0 à 90°).
Le point de commutation du commutateur auxiliaire S2 est réglable indépendamment en
continu de 25 à 95°.
Utilisez la méthode de l’exemple suivant pour positionner le commutateur auxiliaire S2
de la manière la plus précise possible.
1. Passez la commande en position rappel par ressort intégral.
2. Faites tourner le dispositif de réglage du commutateur jusqu’à ce qu’il pointe vers le
point de commutation désiré.
3. Branchez le commutateur auxiliaire S2 à une source d’alimentation ou à un
ohmmètre et mettez la commande sous tension. Elle passe en position d’ouverture
intégrale et y demeure tant qu’elle est sous tension.
4. Observez le point de commutation. Si nécessaire, répétez les étapes 2 et 3.
Configuration et réglage
Commande manuelle
Utilisez uniquement la manivelle de commande manuelle fournie pour repositionner le
moyeu de la commande quand vous vous servez de la fonction commande manuelle.
1. Mettez la commande hors tension.
2. Insérez l’extrémité hexagonale de la manivelle de commande manuelle dans le point
de réglage de commande manuelle placé sur la face de la commande.
3. Faites tourner la manivelle de commande manuelle dans le sens indiqué par la flèche
sur l’étiquette.
4. Faites tourner la manivelle de commande manuelle d’un demi-tour dans le sens
opposé pour verrouiller le moyeu de la commande en position.
5. Pour déverrouiller le moyeu de la commande, faites tourner la manivelle de
commande manuelle dans le sens indiqué par la flèche sur l’étiquette. Le moyeu de
la commande se déverrouille automatiquement quand on met la commande sous
tension et qu’on la repasse à son fonctionnement normal d'entraînement et de rappel
par ressort.
IMPORTANT: Lors du calcul du couple de fonctionnement des clapets, il faut
impérativement tenir compte de toutes les données communiquées par leur
fournisseur.
ATTENTION: Ne posez pas ou n’utilisez pas cette commande dans des
environnements où se trouvent des substances ou des vapeurs
corrosives, ni à proximité. L’exposition de la commande électrique à des
environnements corrosifs risque d’endommager ses composants
internes et d’annuler la garantie.
ATTENTION: Le branchement électrique des commandes doit respecter
les obligations légales pertinentes. Pour éviter les dommages corporels
ou matériels, toujours isoler l’alimentation électrique avant d’intervenir
sur le câblage. Pour ne pas endommager l’équipement, il est important
de ne l’utiliser qu’aux fins pour lesquelles il a été conçu.
ATTENTION: Les circuits intégrés de la commande sont sensibles à
l'électricité statique. Prenez les précautions requises.
ATTENTION: Débranchez chacune des alimentations électriques avant
de procéder aux connexions.
Il faudra peut-être en déconnecter plusieurs avant que l’équipement soit
totalement hors tension. Le contact avec des composants porteurs d’une
tension dangereuse peut provoquer une électrocution, ainsi que des
lésions graves ou fatales.
IMPORTANT: Utilisez la commande proportionnelle électrique à rappel par ressort
uniquement pour réguler l’équipement dans des conditions de service normales. Si
une panne ou une défaillance de la commande électrique risque de provoquer des
lésions corporelles ou des dommages matériels à l'équipement régulé ou à d’autres
appareils, il faut intégrer des mesures de sécurité supplémentaires au système de
régulation. Incorporez d'autres dispositifs tels qu’un système de supervision ou
d'alarme ou bien des contrôles de sécurité ou de limites pour avertir en cas de panne
ou de défaillance de la commande électrique ou vous en protéger. Veillez à assurer la
maintenance de ces dispositifs.
IMPORTANT: L’application d’un couple excessif à la commande manuelle ou
l’utilisation de la commande manuelle avec un outil électrique risque d’endommager
les composants internes de la commande et de provoquer une panne prématurée.
En fin de course, la résistance à la rotation augmente. Ne forcez pas le moyeu de la
commande à dépasser ce point.
Ce document peut être sujet à modification sans préavis

S9210-BxC / S9220-BxC4
Références pour la commande
Caractéristiques techniques
S 9 2 10 - B D C- 31 A Commande à 2 points avec 2 commutateurs auxiliaires
-
A
B
C
=
=
=
=
sans capteur
avec capteur de température ambiante
avec capteur de conduit
avec capteur de conduit et de température ambiante
31
32
33
34
=
=
=
=
Coupleur 10 mm
Coupleur 11 mm
Coupleur 12 mm
Coupleur 14 mm
D
G
=
=
230 VCA
24 V CA/CC
10
20
=
=
10 Nm
20 Nm
Codes produits S9210-BGC-xxx S9220-BGC-xxx S9210-BDC-xxx S9220-BDC-xxx
Marche/arrêt
Alimentation requise AC 24 V (AC 19,2 à 28,8 V) à 50/60 Hz
Classe 2 (Amérique du Nord) ou SELV (Europe) AC 230 V (198 à 264 VCA) à 50/60 Hz
- Fonctionnement 26 VA 0,12 A 0,15 A
- Position de maintien 9,3 VA 0,09 A
DC 24 V (DC 21,6 à 26,4 V), Classe 2 (Amérique du Nord) ou SELV (Europe) ---
- Fonctionnement 15,6 W 17,6 W ---
- Position de maintien 2,6 W 2,8 W ---
Dimensionnement du
transformateur
- Minimum par commande 25 VA --- 25 VA ---
Signal d’entrée/Réglages --- --- --- ---
Caractéristiques nominales des
commutateurs auxiliaires
Deux commutateurs unipolaires à deux directions et deux isolations avec contacts flash en or :
Commande pilote AC 24 V, 50 VA
Commande pilote AC 120 V, 5,8 A résistif, 1/4 cv, 275 VA
Commande pilote AC 240 V, 5.0 A résistif, 1/4 cv, 275 VA
Rappel par ressort Sens sélectionnable en fonction de la position de montage de la commande:
Côté A, face de la commande éloignée du clapet pour le rappel par ressort anti-horaire
Côté B, face de la commande éloignée du clapet pour le rappel par ressort horaire
Couple de fonctionnement et de
rappel par ressort 10 Nm 20 Nm pour une seule commande 10 Nm 20 Nm pour une seule commande
Plage de rotation En option
Kit de fin de course réglable M9210-603 En option Kit de fin de course réglable M9220-603 En option Kit de fin de course réglable M9210-603 En option Kit de fin de course réglable M9220-603
Réglable de 30 à 90° dans le sens horaire ou anti-horaire. Limite mécanique à 90°
Temps de rotation
- Sous tension (fonctionnement) 24 à 57 secondes de 0 à 10 Nm
pour toutes les conditions de service 24 à 57 secondes de 0 à 20 Nm pour toutes les conditions de service 24 à 57 secondes de 0 à 10 Nm pour toutes les conditions de service 24 à 57 secondes de 0 à 20 Nm pour toutes les conditions de service
35 secondes nominales à charge nominale complète
- Hors tension (rappel par ressort) 11 à 15 secondes de 0 à 10 Nm
à température ambiante
35 secondes maximum
de 0 à 10 Nm à -30°C
130 secondes maximum
de 0 à 10 Nm à -40°C
11 à 15 secondes de 0 à 20 Nm
à température ambiante
35 secondes maximum
de 0 à 20 Nm à -30°C
130 secondes maximum
de 0 à 20 Nm à -40°C
11 à 15 secondes de 0 à 10 Nm
à température ambiante
35 secondes maximum
de 0 à 10 Nm à -30°C
130 secondes maximum
de 0 à 10 Nm à -40°C
11 à 15 secondes de 0 à 20 Nm
à température ambiante
35 secondes maximum
de 0 à 20 Nm à -30°C
130 secondes maximum
de 0 à 20 Nm à -40°C
Cycles 60 000 cycles à pleine course, 1 500 000 repositionnements
Niveau sonore audible nominal
- Sous tension (fonctionnement) <66 dBA à 1 m
- Sous tension (maintien) <18 dBA à 1 m
- Hors tension (rappel par ressort) <66 dBA à 1 m
Connexions électriques
(interrupteurs auxiliaires de la
commande) Câble de 1,2 m sans halogène avec fils 18 AWG (0,75 mm2)
Connexions des conduits Connecteurs intégrés pour conduits métalliques flexibles de 10 mm
Raccords mécaniques
- Collier de serrage d’axe standard
disponible Axes carrés 10, 11, 12 et 14 mm
Enceinte en aluminium NEMA 2 (IP54) pour tous les sens de montage
Conditions ambiantes
- Fonctionnement -40 à 55° C; 90 % HR maximum, sans condensation
- Stockage -65 à 85° C; 95 % HR maximum, sans condensation
Poids d’expédition 2,9 kg 3,5 kg
Dimensions Voir la figure 1
Conformité Directive EMC 2004/108/EC
Basse Tension 2006/95/EC

S9210-BxC / S9220-BxC5
Deutsch
LESEN SIE DIESE ANLEITUNG UND DIE SICHERHEITSHINWEISE VOR
DER INSTALLATION SORGFÄLTIG DURCH UND BEWAHREN SIE SIE
FÜR SPÄTERE REFERENZZWECKE AUF
Allgemeine Merkmale
Die elektrischen AUF/ZU-Feuer-Stellantriebe mit Federrücklauf sind direkt bidirektionale
Stellantriebe. Sie sind für die Installation in einer Feuerklappe vorgesehen. Die
Stellantriebe arbeiten mit 24 V Wechselstrom bei 50/60 Hz, Gleichstrom 24 V oder
Wechselstrom 230 V bei 50/60 Hz.
Wenn das Steuersignal angewendet wird, bringt der Stellantrieb die Klappe in die
Betriebsposition, während die eingebaute Feder gleichmäßig gespannt wird. Nach
einem Stromausfall bringt die in der Feder gespeicherte Energie die Klappe unmittelbar
in die Sicherheitsposition.
Abbildung 1: Abmessungen in mm
(a). Montagebohrung (6 Positionen)
(b). Achsenadapter
Abbildung 2: ST1.72E Größe
Der Temperatursensor ST1.72E ist direkt mit dem Stellantrieb verbunden.
(a). Anschlusskabel:
0.6 M UL758 Typ AWM Halogenfrei
Temperatur: –20 °C bis +55 °C
Schaltpunkt des Temperatursensors:
ST1.72E = ca. 72 °C
Standard:
Halogenemission: IEC60754-1
Feuerbeständigkeit: IEC60332-1
Installation und Einstellung
Abbildung 3: Seiten A und B des Stellantriebs
Seite A: Federrücklaufrichtung gegen den Uhrzeigersinn
Seite B: Federrücklaufrichtung im Uhrzeigersinn
(a). Hilfsschalterjustierung
(b). Handbetätigung
Abbildung 4: Befestigung der Verdrehsicherung am Klappenrahmen
oder an der Rohrleitung
(a). M3 x 9,5 mm. Gewindebohrende Blechschraube
(zwei Positionen)
Abbildung 5: Änderung der Adapterposition
Abbildung 6: Zulässige Achsenlänge
Bringen Sie den Stellantrieb mit Hilfe des Adapters an der Klappenachse an und
befestigen Sie den Steck-Schraubklemmen-Anschluss mit den mitgelieferten
Schrauben.
Abbildung 7: Drehwinkelbegrenzung
(a). Drehwinkelbegrenzer
Der Stellantrieb ist werksseitig auf eine Drehung von 90° ausgelegt. Die Anbringung
einer Drehwinkelbegrenzung (Option M9220-603 Einstellbarer Begrenzerbausatz) an der
äußersten Montageposition reduziert den Drehbereich des Stellantriebs um 5°. Jede
folgende Montageposition reduziert den Drehwinkel um weitere 5° auf maximal 30° in
jeder Endhalteposition.
Wahl der Drehrichtungs
Für die Federrücklaufrichtung gegen den Uhrzeigersinn montieren Sie den Stellantrieb
so an den Adapterschaft, dass Seite A des Stellantriebs von der Klappe weg zeigt, wie
in Abbildung 2 gezeigt. Um die Federrücklaufrichtung in den Uhrzeigersinn zu wechseln,
montieren Sie den Stellantrieb so am Klappenschaft, dass Seite B des Stellantriebs von
der Klappe weg zeigt.
Verdrahtung
Anschlusspläne
Abbildung 8: S92x0-BGx-C AUF/ZU-Steuerung
Abbildung 9: S92x0-BDx-C AUF/ZU-Steuerung
Abbildung 10: Hilfsschalter
Hilfsschalter
Diese Modelle beinhalten zwei eingebaute Hilfsschalter, einen festen (S1) und einen
einstellbaren (S2), auf die von beiden Seiten des Stellantriebs aus zugegriffen werden
kann (wie in Abbildung 2 gezeigt). Die werksseitige Solleinstellung für den Hilfsschalter
S1 ist das Schließen bei 11°, die werksseitige Solleinstellung für den Hilfsschalter S2 ist
das Öffnen bei 81° (entsprechend einem Drehwinkel von 0 bis 90°).
Der Schaltpunkt des Hilfsschalters S2 ist unabhängig und stetig einstellbar von
25 bis 95°.
Gehen Sie nach der im folgenden Beispiel gezeigten Verfahrensweise vor, um die
genaueste Position für den Hilfsschalter S2 zu erhalten.
1. Bewegen Sie den Stellantrieb auf die volle Federrücklaufposition.
2. Drehen Sie den Schaltregler, bis er auf den gewünschten Schaltpunkt zeigt.
3. Schließen Sie den Hilfsschalter S2 an eine Stromquelle oder an ein Ohmmeter an
und setzen Sie den Stellantrieb unter Spannung. Der Stellantrieb geht zur vollen
Öffnungsposition und bleibt in dieser Position, solange Strom anliegt.
4. Beobachten Sie den Schaltpunkt. Wiederholen Sie gegebenenfalls die Schritte 2 und 3.
Einstellungen
Handbetätigung
Verwenden Sie die im Lieferumfang enthaltene Handkurbel, um den Stellantrieb neu zu
positionieren, wenn die Handbetätigung aktiviert ist.
1. Klemmen Sie den Antrieb ab.
2. Führen Sie das sechseckige Ende der Handkurbel in den Einstellpunkt für die
Handbetätigung an der Vorderseite des Stellantriebs ein.
3. Drehen Sie die Handkurbel in die durch den Pfeil auf dem Aufkleber angezeigte
Richtung.
4. Drehen Sie die Handkurbel um eine halbe Umdrehung in die Gegenrichtung, um den
Stellantriebsnabe zu arretieren.
5. Um den Stellantrieb zu entsperren, drehen Sie die Handkurbel in die durch den Pfeil
auf dem Aufkleber angezeigte Richtung. Der Stellantrieb wird automatisch entsperrt,
wenn er unter Spannung gesetzt wird, und er wird zurück in den normalen Antriebs-
und Federrücklaufbetrieb versetzt.
WICHTIG: Bei der Berechnung des für die Verstellung der Klappen erforderlichen
Drehmoments sind die Angaben des Klappenherstellers zu beachten.
ACHTUNG: Montieren oder verwenden Sie diesen Stellantrieb nicht in
Umgebungen oder in der Nähe von Umgebungen, wo korrosive
Substanzen oder Dämpfe auftreten können. Wenn der elektrische
Stellantrieb korrosiven Umgebungen ausgesetzt ist, können die internen
Komponenten des Geräts beschädigt werden und die Garantie erlischt.
ACHTUNG: Die elektrischen Anschlüsse für die Stellantriebe müssen in
Übereinstimmung mit den einschlägigen gesetzlichen Bestimmungen
erfolgen. Um Personenschäden bzw. eine Beschädigung der Ausrüstung
oder sonstigen Sachschaden zu vermeiden, trennen Sie das Gerät vor
jeglichem Eingriff an der elektrischen Verdrahtung von der
Stromversorgung. Zur Vermeidung von Sachschäden darf die
Ausrüstung nur bestimmungsgemäß eingesetzt werden.
ACHTUNG: Die im Stellantrieb integrierten Schaltkreise reagieren
empfindlich auf elektrostatische Entladungen. Ergreifen Sie
entsprechende Vorsichtsmaßnahmen.
ACHTUNG: Entfernen Sie alle Stromversorgungen, bevor Sie elektrische
Verbindungen herstellen.
Um die Anlage völlig stromlos zu machen, müssen möglicherweise
mehrere Versorgungen entfernt werden. Eine Berührung von
Komponenten, die unter gefährlicher Spannung stehen, kann einen
elektrischen Schlag verursachen und zu schweren Verletzungen oder
zum Tod von Menschen führen.
WICHTIG: Verwenden Sie den elektrischen Stellantrieb mit Federrücklauf nur, um
Geräte unter normalen Betriebsbedingungen zu steuern. Falls ein Ausfall oder eine
Fehlfunktion des elektrischen Stellantriebs zu Personenschäden oder Sachschäden an
den gesteuerten Geräten oder anderen Objekten führen könnten, müssen zusätzliche
Vorsichtsmaßnahmen in das Steuersystem aufgenommen werden werden. Bauen Sie
andere Geräte ein und achten Sie auf ihren fehlerfreien Betrieb, wie beispielsweise
Überwachungs- oder Alarmsysteme oder Sicherheits- oder Begrenzerelemente, um
vor Ausfall oder Fehlfunktionen des elektrischen Stellantriebs zu warnen oder davor zu
schützen.
WICHTIG: Die Anwendung eines übermäßigen Drehmoments bei der Handbetätigung
oder die Handbetätigung mit einem elektrischen Werkzeug kann die internen
Komponenten des Stellantriebs beschädigen und einen vorzeitigen Fehler
verursachen. Am Ende des Drehwegs steigt der Drehwiderstand. Erzwingen Sie keine
Bewegung der Stellantriebsnabe über diesen Punkt hinaus.
Änderungen des Dokuments vorbehalten

S9210-BxC / S9220-BxC6
Bestellcodes
Technische Daten
S 9 2 10 - B D C- 31 A 2-Punkt-Stellantrieb mit 2 Hilfsschaltern
-
A
B
C
=
=
=
=
keine Sensoren
mit Umgebungstemperatursensor
mit Rohrleitungssensor
mit Rohrleitungs- und Umgebungssensor
31
32
33
34
=
=
=
=
10 mm-Adapter
11 mm-Adapter
12 mm-Adapter
14 mm-Adapter
D
G
=
=
230 VAC
24 V AC/DC
10
20
=
=
10 Nm
20 Nm
Produktnamen S9210-BGC-xxx S9220-BGC-xxx S9210-BDC-xxx S9220-BDC-xxx
AUF/ZU
Leistungsaufnahme AC 24 V (AC 19,2 bis 28,8 V) bei 50/60 Hz
Klasse 2 (Nordamerika) oder SELV (Europa) AC 230 V (AC 198 bis 264 V) bei 50/60 Hz
- Betrieb 26 VA 0,12 A 0,15 A
- Halteposition 9,3 VA 0,09 A
DC 24 V (DC 21,6 bis 26,4 V), Klasse 2 (Nordamerika) oder SELV (Europa) ---
- Betrieb 15,6 W 17,6 W ---
- Halteposition 2,6 W 2,8 W ---
Erforderliche Transformatorgröße
- Mindestwert pro Stellantrieb 25 VA --- 25 VA ---
Eingangssignal/Anpassungen --- --- --- ---
Hilfsschalter Schaltleistung Zwei doppelt isolierte SPDT-Schalter mit Goldkontakten:
AC 24 V, 50 VA Schaltleistung;
AC 120 V, 5,8 A Last, 1/4 hp, 275 VA Schaltleistung;
AC 240 V, 5,0 A Last, 1/4 hp, 275 VA Schaltleistung
Federrücklauf Die Richtung ist auswählbar durch die Montageposition des Stellantriebs
Seite A, Stellantrieb zeigt von der Klappe weg, um einen Federrücklauf gegen den Uhrzeigersinn zu realisieren;
Seite BA, Stellantrieb zeigt von der Klappe weg, um einen Federrücklauf im Uhrzeigersinn zu realisieren
Drehmoment für Betrieb und
Federrücklauf 10 Nm 20 Nm für einen Einzelstellantrieb 10 Nm 20 Nm für einen Einzelstellantrieb
Drehbereich Optional
M9210-603 Adjustable Stop Kit
(Einstellbarer Begrenzer-Bausatz)
Optional
M9220-603 Adjustable Stop Kit
(Einstellbarer Begrenzer-Bausatz)
Optional
M9210-603 Adjustable Stop Kit
(Einstellbarer Begrenzer-Bausatz)
Optional
M9220-603 Adjustable Stop Kit
(Einstellbarer Begrenzer-Bausatz)
Einstellbar von 30 bis 90° im oder gegen den Uhrzeigersinn, begrenzt auf 90°
Drehzeit
- Einschalten (Betrieb) 24 bis 57 Sekunden für 0 bis 10 Nm
bei allen Betriebsbedingungen 24 bis 57 Sekunden für 0 bis 20 Nm bei allen Betriebsbedingungen 24 bis 57 Sekunden für 0 bis 10 Nm bei allen Betriebsbedingungen 24 bis 57 Sekunden für 0 bis 20 Nm bei allen Betriebsbedingungen
35 Sekunden nominal bei voller Last
- Ausgeschaltet (Federrücklauf) 11 bis 15 Sekunden für 0 bis 10 Nm
bei Zimmertemperatur
35 Sekunden maximal
für 0 bis 10 Nm bei -30 °C
130 Sekunden maximal
für 0 bis 10 Nm bei -40 °C
11 bis 15 Sekunden für 0 bis 20 Nm
bei Zimmertemperatur
35 Sekunden maximal
für 0 bis 20 Nm bei -30 °C
130 Sekunden maximal
für 0 bis 20 Nm bei -40 °C
11 bis 15 Sekunden für 0 bis 10 Nm
bei Zimmertemperatur
35 Sekunden maximal
für 0 bis 10 Nm bei -30 °C
130 Sekunden maximal
für 0 bis 10 Nm bei -40 °C
11 bis 15 Sekunden für 0 bis 20 Nm
bei Zimmertemperatur
35 Sekunden maximal
für 0 bis 20 Nm bei -30 °C
130 Sekunden maximal
für 0 bis 20 Nm bei -40 °C
Zyklen 60.000 volle Hubzyklen; 1.500.000 Neupositionierungen
Schallpegelmessung
- Einschalten (Betrieb) <66 dBA bei 1 m
- Einschalten (Halten) <18 dBA bei 1 m
- Ausgeschaltet (Federrücklauf) <66 dBA bei 1 m
Elektrische Anschlüsse
(Stellantriebshilfsschalter) 1,2 m halogen-freies Kabel mit 18 AWG (0,75 mm2) Drahtanschlüssen
Leitungsanschlüsse Eingebaute Stecker für 10 mm Metallschutzschlauch
Mechanische Anschlüsse
- Standardachsklemme lieferbar Vierkantachsen mit 10, 11, 12 und 14 mm
Aluminiumgehäuse NEMA 2 (IP54) für alle Montagerichtungen
Umgebungsbedingungen
- im Betrieb -40 bis 55 °C; 90% relative Luftfeuchtigkeit, nicht kondensierend
- Lagerung -65 bis 85 °C; 95% relative Luftfeuchtigkeit, nicht kondensierend
Ausliefergewicht 2,9 kg 3,5 kg
Abmessungen Siehe Abbildung 1
Konformität EMV-Richtlinie 2004/108/EG
Niederspannungsrichtline 2006/95/EG

S9210-BxC / S9220-BxC7
Italiano
LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI E LE AVVERTENZE
PRIMA DELL'INSTALLAZIONE E CONSERVARLE PER USO FUTURO
Funzioni generali
Gli attuatori elettrici ON/OFF, con ritorno a molla, per serrande tagliafuoco sono attuatori
bidirezionali a molla a montaggio diretto che non richiedono il collegamento della
serranda. Gli attuatori funzionano con alimentazione da AC 24 V a 50/60 Hz, DC 24 V o
AC 230 V a 50/60 Hz.
Quando si applica il segnale di controllo, l'attuatore guida la serranda nella posizione di
funzionamento, mettendo in tensione la molla integrata. A seguito di un'interruzione di
alimentazione, l'energia immagazzinata nella molla porta immediatamente la serranda
nella posizione di sicurezza.
Figura 1: Dimensioni in mm
(a). Foro di montaggio (6 sedi)
(b). Giunto albero
Figura 2: ST1.72E Dimensioni
Il sensore di temperatura ST1.72E è direttamente connesso all'attuatore.
(a). Cavo di collegamento:
0.6 m UL758 tipo AWM senza alogeni
Temperatura: -20 °C ...+55 °C
Punto d'azionamento del sensore di temperatura:
ST1.72E = ca. 72 °C
Standard:
Emissione di gas alogeni: IEC60754-1
Resistenza al fuoco: IEC60332-1
Installazione e regolazione
Figura 3: Lato A e B dell'attuatore
Lato A: direzione di ritorno a molla in senso antiorario
Lato B: direzione di ritorno a molla in senso orario
(a). Dispositivo di regolazione interruttore ausiliario
(b). Comando manuale
Figura 4: Montaggio della guida antirotazione sul telaio della serranda o
condotto
(a). Vite autofilettante da lamiera M3 x 9,5 mm. (due sedi)
Figura 5: Modifica della posizione del giunto
Figura 6: Lunghezza albero consentita
Collegare l'attuatore al perno della serranda mediante l'adattatore e fissare il dispositivo
di bloccaggio con le viti fornite.
Figura 7: Limitazione dell'angolo di rotazione
(a). Limitazione corsa
L'attuatore è preimpostato per una rotazione di 90°. L'installazione di un fermo di
limitazione della corsa (kit fermo regolabile M9220-603 opzionale) nella posizione di
montaggio più lontana consente di ridurre l'intervallo di rotazione dell'attuatore di 5°.
Ogni posizione di montaggio progressiva riduce l'intervallo di rotazione di altri 5° fino a un
massimo di 30° in entrambe le posizioni di fine corsa.
Selezione della direzione di rotazione
Per la direzione di ritorno a molla in senso antiorario, montare l'attuatore sull'albero della
serranda in modo che il lato A dell'attuatore si trovi lontano dalla serranda come
illustrato nella figura 2. Per modificare la direzione di ritorno a molla in senso orario,
montare l'attuatore sull'albero della serranda in modo che il lato B dell'attuatore si trovi
lontano dalla serranda.
Cablaggio
Schemi di cablaggio
Figura 8: S92x0-BGx-C Controllo ON/OFF
Figura 9: S92x0-BDx-C Controllo ON/OFF
Figura 10: Interruttore ausiliario
Interruttori ausiliari
Questi modelli includono due interruttori ausiliari integrali, uno fisso (S1) e uno
regolabile (S2), accessibili da entrambi i lati dell'attuatore (come illustrato nella figura 2).
L'impostazione predefinita nominale per l'interruttore ausiliario S1 è 11° in chiusura,
mentre l'impostazione predefinita nominale per l'interruttore ausiliario S2 è 81° in
apertura (relativamente ad un intervallo di rotazione di 0 - 90°).
Il limite di commutazione dell'interruttore ausiliario S2 è regolabile in modo indipendente
e continuo da 25 a 95°.
Utilizzare il metodo nell'esempio seguente per il posizionamento preciso dell'interruttore
ausiliario S2.
1. Spostare l'attuatore nella posizione di ritorno a molla completa.
2. Ruotare il dispositivo di regolazione dell'interruttore fino a portarlo sul limite di
commutazione desiderato.
3. Collegare l'interruttore ausiliario S2 ad un'alimentazione o ad un ohmmetro e
alimentare l'attuatore. L'attuatore si sposta nella posizione di apertura completa e
rimane in questa posizione fino a quando viene alimentato.
4. Osservare il limite di commutazione. Se necessario, ripetere i passaggi 2 e 3.
Impostazione e regolazione
Comando manuale
Utilizzare solo la manovella di comando manuale fornita per riposizionare l'attuatore
quando si utilizza la funzione di comando manuale.
1. Togliere la tensione all'attuatore.
2. Inserire l'estremità esagonale della manovella del comando manuale nel punto di
regolazione del comando manuale sul lato principale dell'attuatore.
3. Ruotare la manovella del comando manuale nella direzione indicata dalla freccia
sull'etichetta.
4. Ruotare la manovella del comando manuale di mezzo giro nella direzione opposta
per bloccare l'attuatore.
5. Per sbloccare l'attuatore, ruotare la manovella del comando manuale nella direzione
indicata dalla freccia sull'etichetta. L'attuatore si sblocca automaticamente quando
l'attuatore viene alimentato e ripristina il normale funzionamento di azionamento e di
ritorno a molla.
IMPORTANTE: quando si calcola la coppia richiesta per il funzionamento delle
serrande, è necessario considerare tutti i dati forniti dal produttore della serranda.
AVVERTENZA: non installare o utilizzare questo attuatore all'interno o in
prossimità di ambienti in cui possono essere presenti sostanze o vapori
corrosivi. L'esposizione dell'attuatore ad ambienti corrosivi può
danneggiare i componenti interni del dispositivo e rendere nulla la
garanzia.
AVVERTENZA: eseguire i collegamenti elettrici degli attuatori
rispettando le normative legali. Per evitare lesioni personali o danni
all'apparecchiatura o altre proprietà, isolare sempre l'alimentatore prima
di iniziare qualsiasi operazione sul cablaggio elettrico.
Per evitare danni a proprietà, è importante utilizzare l'apparecchiatura
solo per lo scopo designato.
AVVERTENZA: i circuiti integrati all'interno dell'attuatore sono sensibili
all'elettricità statica. Adottare le precauzioni del caso.
AVVERTENZA: prima di eseguire delle connessioni elettriche, scollegare
tutte le sorgenti di alimentazione.
Per togliere la tensione all'apparecchiatura, potrebbero essere
necessarie più operazioni di sconnessione. Il contatto con componenti
sottoposti a tensioni pericolose può causare scosse elettriche con
conseguenti lesioni personali gravi o morte.
IMPORTANTE: utilizzare l'attuatore solo per controllare l'apparecchiatura in condizioni
di funzionamento normali. Se un guasto o un malfunzionamento dell'attuatore elettrico
può causare lesioni personali o danni all'apparecchiatura controllata o altra proprietà, è
necessario adottare precauzioni aggiuntive nel sistema di controllo. Includere e gestire
altri dispositivi, ad esempio sistemi di supervisione o di allarme oppure controlli di
limitazione o sicurezza che hanno lo scopo di avvisare o proteggere da guasti o
malfunzionamenti dell'attuatore elettrico.
IMPORTANTE: l'applicazione di una coppia eccessiva al comando manuale o l'uso di
un attrezzo a motore per eseguire il comando manuale può danneggiare i componenti
interni dell'attuatore e causare un malfunzionamento precoce. A fine corsa, la
resistenza alla rotazione aumenta; non forzare l'attuatore oltre questo limite.
Questo documento può essere soggetto a modifiche senza preavviso

S9210-BxC / S9220-BxC8
Codici ordine
Specifiche tecniche
S 9 2 10 - B D C- 31 A Attuatore a 2 punti con 2 interruttori ausiliari
-
A
B
C
=
=
=
=
nessun sensore
con termosensore ambiente
con sensore condotto
con sensore ambiente e condotto
31
32
33
34
=
=
=
=
Giunto da 10 mm
Giunto da 11 mm
Giunto da 12 mm
Giunto da 14 mm
D
G
=
=
AC 230 V
AC/DC 24 V
10
20
=
=
10 Nm
20 Nm
Codici prodotti S9210-BGC-xxx S9220-BGC-xxx S9210-BDC-xxx S9220-BDC-xxx
ON/OFF
Requisiti di alimentazione AC 24 V (da AC 19,2 a 28,8 V) a 50/60 Hz:
Classe 2 (Nord America) o SELV (Europa) AC 230 V (da AC 198 a 264 V) a 50/60 Hz:
- Funzionamento 26 VA 0,12 A 0,15 A
- Posizione di attesa 9,3 VA 0,09 A
DC 24 V (da DC 21,6 a 26,4 V), Classe 2 (Nord America) o SELV (Europa) ---
- Funzionamento 15,6 W 17,6 W ---
- Posizione di attesa 2,6 W 2,8 W ---
Requisiti dimensionamento
trasformatore
- Minimo per attuatore 25 VA --- 25 VA ---
Segnale di ingresso/regolazioni --- --- --- ---
Dati nominali interruttore ausiliario Due interruttori a doppio isolamento SPDT (Single-Pole, Double-Thro) con contatti Gold Flash:
AC 24 V, 50 VA Pilot Duty;
AC 120 V, 5,8 A resistivo, 1/4 hp, 275 VA Pilot Duty;
AC 240 V, 5,0 A resistivo, 1/4 hp, 275 VA Pilot Duty
Ritorno a molla La direzione è selezionabile con la posizione di montaggio dell'attuatore:
Lato A, lato principale attuatore lontano da serranda per ritorno a molla in senso antiorario;
Lato B, lato attuatore lontano da serranda per ritorno a molla in senso orario
Coppia di funzionamento e di
ritorno a molla 10 Nm 20 Nm per un singolo attuatore 10 Nm 20 Nm per un singolo attuatore
Intervallo di rotazione Opzionale
Kit fermo regolabile M9210-603 Opzionale Kit fermo regolabile M9220-603 Opzionale Kit fermo regolabile M9210-603 Opzionale Kit fermo regolabile M9220-603
Regolabile da 30 a 90° in senso orario o antiorario Limitato meccanicamente a 90°
Tempo di rotazione
- Acceso (funzionamento) Da 24 a 57 secondi per 0 - 10 Nm
in tutte le condizioni di funzionamento Da 24 a 57 secondi per 0 - 20 Nm in tutte le condizioni di funzionamento Da 24 a 57 secondi per 0 - 10 Nm in tutte le condizioni di funzionamento Da 24 a 57 secondi per 0 - 20 Nm in tutte le condizioni di funzionamento
35 secondi nominali a carico massimo
- Spento (ritorno a molla) Da 11 a 15 secondi per 0 - 10 Nm
a temperatura ambiente
35 secondi massimo
per 0 - 10 Nm a -30° C
130 secondi massimo
per 0 - 10 Nm a -40° C
Da 11 a 15 secondi per 0 - 20 Nm
a temperatura ambiente
35 secondi massimo
per 0 - 20 Nm a -30° C
130 secondi massimo
per 0 - 20 Nm a -40° C
Da 11 a 15 secondi per 0 - 10 Nm
a temperatura ambiente
35 secondi massimo
per 0 - 10 Nm a -30° C
130 secondi massimo
per 0 - 10 Nm a -40° C
Da 11 a 15 secondi per 0 - 20 Nm
a temperatura ambiente
35 secondi massimo
per 0 - 20 Nm a -30° C
130 secondi massimo
per 0 - 20 Nm a -40° C
Cicli 60.000 cicli a corsa completa; 1.500.000 riposizionamenti
Classificazione rumore percepibile
- Acceso (funzionamento) <66 dBA a 1 m
- Acceso (attesa) <18 dBA a 1 m
- Spento (ritorno a molla) <66 dBA a 1 m
Connessioni elettriche
(interruttori ausiliari attuatore) Cavo da 1,2 m senza alogeno con terminali 18 AWG (0,75 mm2)
Connessioni condotto Connettori integrali per condotto metallico flessibile da 10 mm
Connessioni meccaniche
- Morsetto su asta standard
disponibile Alberi quadrati da 10, 11, 12 e 14 mm
Contenitore di alluminio NEMA 2 (IP54) per tutti gli orientamenti di montaggio
Condizioni ambientali
- Funzionamento -Da 40 a 55° C; 90% umidità relativa massima, senza condensa
- Conservazione -Da 65 a 85° C; 95% umidità relativa massima, senza condensa
Peso di spedizione 2,9 kg 3,5 Kg
Dimensioni Vedere la figura 1
Conformità Direttiva Compatibilità Elettromagnetica 2004/108/CE
Direttiva Bassa Tensione 2006/95/CE

S9210-BxC / S9220-BxC9
Español
ANTES DE LA INSTALACIÓN, LEA ATENTAMENTE ESTAS
INSTRUCCIONES Y LAS ADVERTENCIAS DE SEGURIDAD Y
CONSÉRVELAS PARA SU USO FUTURO
Características generales
Los actuadores eléctricos con control On/Off y retroceso por muelle para válvulas
cortafuegos son actuadores bidireccionales, de montaje directo y con muelle que no
requieren una conexión de regulador. Los actuadores se han diseñado para instalarse
en reguladores cortafuegos y funcionan con corriente de AC 24 V a 50/60 Hz, DC 24 V
o AC 230 V a 50/60 Hz.
Cuando se aplica la señal de control, el actuador lleva el regulador a la posición de
funcionamiento, al tiempo que tensa de forma uniforme el muelle integrado. Tras un
fallo de alimentación, la energía almacenada en el muelle devuelve de inmediato el
regulador a la posición de seguridad.
Figura 1: Dimensiones en mm
(a). Orificio de montaje (6 ubicaciones)
(b). Acoplador del eje
Figura 2: Dimensiones ST1.72E
El sensor de temperatura ST1.72E está directamente conectado al actuador.
(a). Cable de conexión:
0.6 m UL758 tipo AWM sin halógeno
Temperatura: -20 °C a +55 °C
Punto de conmutación del sensor de temperatura:
ST1.72E = ca. 72 °C
Estándar:
Emisión de gas halógeno: IEC60754-1
Resistente al fuego: IEC60332-1
Instalación y ajuste
Figura 3: Lados A y B del actuador
Lado A: Dirección de retroceso por muelle hacia la izquierda (CCW)
Lado B: Dirección de retroceso por muelle hacia la derecha (CW)
(a). Ajustador del interruptor auxiliar
(b). Anulación manual
Figura 4: Ajuste del soporte antigiro en la estructura o conducto del
regulador
(a). Tornillo autorroscante M3 x 9,5 mm (dos ubicaciones)
Figura 5: Cambio de la posición del acoplador
Figura 6: Longitud de eje permitida
Conecte el actuador al husillo del regulador mediante el adaptador y asegure el
dispositivo de bloqueo con los pernos que se suministran.
Figura 7: Limitación del ángulo de giro
(a). Limitación de carrera
El actuador está configurado de fábrica para un giro de 90°. El acoplamiento de un tope
de limitación de carrera (kit de tope ajustable opcional M9220-603) en la posición de
montaje más alejada reducirá el rango de giro del actuador en 5°. Cada posición de
montaje progresiva reduce el rango de giro en 5° adicionales hasta un máximo de 30° en
cualquier posición de tope final.
Selección de la dirección de giro
Para la dirección de retroceso por muelle hacia la izquierda (CCW), monte el actuador
en el eje del regulador de forma que el lado A del actuador esté alejado del regulador,
como se ilustra en la figura 2. Para cambiar esta dirección hacia la derecha (CW),
monte el actuador en el eje del regulador de forma que el lado B del actuador quede
alejado del regulador.
Cableado
Diagramas del cableado
Figura 8: Control ON/OFF del S92x0-BGx-C
Figura 9: Control ON/OFF del S92x0-BDx-C
Figura 10: Interruptor auxiliar
Interruptores auxiliares
Estos modelos incluyen dos interruptores auxiliares integrados, uno fijo (S1) y otro
ajustable (S2), a los que puede acceder desde ambos lados del actuador (como se
muestra en la figura 2). El ajuste nominal de fábrica para el interruptor auxiliar S1 es 11°
de cierre, mientras que el ajuste nominal para el interruptor auxiliar S2 es 81° de
apertura (en relación con un rango de giro de 0 a 90°).
El punto de conmutación del interruptor auxiliar S2 se puede ajustar de forma
independiente y continua de 25 a 95°.
Utilice el método del ejemplo siguiente para colocar con la mayor precisión posible el
interruptor auxiliar S2.
1. Mueva el actuador hasta la posición de retroceso completo por muelle.
2. Gire el ajustador de interruptor hasta que señale al punto de conmutación deseado.
3. Conecte el interruptor auxiliar S2 a una fuente de alimentación o a un ohmímetro y
aplique corriente al actuador. El actuador se mueve a la posición totalmente abierta y
se mantiene así mientras recibe corriente.
4. Observe el punto de conmutación. Si es preciso, repita los pasos 2 y 3.
Configuración y ajuste
Anulación manual
Cuando se utiliza la función de anulación manual, emplee únicamente la manivela de
anulación manual que se proporciona para volver a colocar el hub del actuador.
1. Desactive el actuador.
2. Inserte el extremo hexagonal de la manivela de anulación manual en el punto de
ajuste de anulación manual en el lado del actuador.
3. Gire la manivela de anulación manual en la dirección que indica la flecha de la
etiqueta.
4. Gire la manivela de anulación manual media vuelta en la dirección opuesta para
bloquear el hub del actuador en su posición.
5. Para desbloquear el hub, gire la manivela de anulación manual en la dirección que
indica la flecha de la etiqueta. El hub del actuador se desbloquea automáticamente
cuando se aplica corriente al actuador y éste recupera su funcionamiento normal de
movimiento y retroceso por muelle.
IMPORTANTE: Para calcular la torsión necesaria para el funcionamiento de los
reguladores, es esencial tener en cuenta todos los datos facilitados por su fabricante.
ADVERTENCIA: No instale ni utilice este actuador en entornos en los que
pudiera haber vapores o sustancias corrosivas ni en sus inmediaciones.
La exposición del actuador eléctrico a entornos corrosivos podría dañar
los componentes internos del dispositivo, lo que anulará la garantía.
ADVERTENCIA: Las conexiones eléctricas de los actuadores deberán
realizarse siguiendo los requisitos legales pertinentes.
Para evitar daños personales, del equipo o de propiedades de terceros,
desconecte siempre el suministro eléctrico antes de realizar cualquier
tipo de trabajo con el cableado. Para evitar daños en la propiedad, es
importante que el equipo se emplee exclusivamente con el fin para el
que ha sido creado.
ADVERTENCIA: Los circuitos integrados del actuador son sensibles a la
electricidad estática. Adopte las debidas precauciones.
ADVERTENCIA: Desconecte todas las fuentes de alimentación antes de
realizar conexiones eléctricas.
Es posible que se necesite más de una desconexión para desactivar por
completo el equipo. El contacto con componentes que conduzcan
voltaje peligroso puede causar descargas eléctricas y tener como
resultado lesiones graves o incluso la muerte.
IMPORTANTE: Utilice el actuador eléctrico proporcional con retroceso por muelle
únicamente para controlar equipamiento en condiciones de funcionamiento normales.
En las situaciones en las que el fallo o mal funcionamiento del actuador eléctrico
pudiera ocasionar lesiones personales o daños en el equipo controlado o en otras
propiedades, se deben diseñar medidas de precaución adicionales en el sistema de
control. Incorpore y conserve otros dispositivos, como sistemas de alarma o
supervisión o controles de límites o de seguridad, con el fin de advertir de fallos o
funcionamientos defectuosos del actuador eléctrico y proteger de ellos.
IMPORTANTE: La aplicación de un par excesivo a la anulación manual o la
realización de esta operación con una herramienta con motor podría dañar los
componentes internos del actuador y provocar un fallo prematuro. Al final del
recorrido, la resistencia al giro aumenta; no fuerce el hub del actuador pasado este
punto.
Este documento está sujeto a cambios sin previo aviso

S9210-BxC / S9220-BxC10
Códigos de pedido
Especificaciones técnicas
S 9 2 10 - B D C- 31 A Actuador de 2 puntos con 2 interruptores auxiliares
-
A
B
C
=
=
=
=
sin sensores
con termosensor de temperatura ambiente
con sensor de conducto
con sensor de conducto y temperatura ambiente
31
32
33
34
=
=
=
=
Acoplador de 10 mm
Acoplador de 11 mm
Acoplador de 12 mm
Acoplador de 14 mm
D
G
=
=
230 V CA
24 V CA/CC
10
20
=
=
10 Nm
20 Nm
Códigos de producto S9210-BGC-xxx S9220-BGC-xxx S9210-BDC-xxx S9220-BDC-xxx
ON/OFF
Requisitos energéticos AC 24 V (AC 19,2 V a 28,8 V ) a 50/60 Hz
Clase 2 (América del Norte) o SELV (Europa) AC 230 V (1AC 98 a 264 V) a 50/60 Hz
- En funcionamiento 26 VA 0,12 A 0,15 A
- Posición de espera 9,3 VA 0,09 A
DC 24 V (DC 21,6 a 26,4 V), Clase 2 (América del Norte) o SELV (Europa) ---
- En funcionamiento 15,6 W 17,6 W ---
- Posición de espera 2,6 W 2,8 W ---
Requisitos de tamaño del
transformador
- Mínimo por actuador 25 VA --- 25 VA ---
Ajustes/Señal de entrada --- --- --- ---
Clasificación de interruptores
auxiliares
Dos interruptores de un solo polo y dos posiciones (SPDT), aislamiento doble con contactos flash dorados:
AC 24 V, 50 VA Pilot Duty;
AC 120 V, 5,8 A de resistencia, 1/4 CV, 275 VA Pilot Duty;
AC 240 V, 5,0 A de resistencia, 1/4 CV, 275 VA Pilot Duty
Retroceso por muelle Dirección seleccionable con posición de montaje del actuador:
Lado A, cara del actuador alejada del regulador para retroceso por muelle hacia la izquierda (CCW);
Lado B, cara del actuador alejada del regulador para retroceso por muelle hacia la derecha (CW)
Par de funcionamiento y de
retroceso por muelle 10 Nm 20 Nm para un solo actuador 10 Nm 20 Nm para un solo actuador
Rango de giro Kit
de tope ajustable M9210-603 opcional Kit de tope ajustable M9220-603 opcional Kit de tope ajustable M9210-603 opcional Kit de tope ajustable M9220-603 opcional
Ajustable de 30 a 90° CW o CCW, limitado mecánicamente a 90°
Tiempo de giro
- Encendido (en funcionamiento) 24 a 57 segundos para 0 a 10 Nm
en todas las condiciones de funcionamiento 24 a 57 segundos para 0 a 20 Nm en todas las condiciones de funcionamiento 24 a 57 segundos para 0 a 10 Nm en todas las condiciones de funcionamiento 24 a 57 segundos para 0 a 20 Nm en todas las condiciones de funcionamiento
35 segundos a carga nominal completa
- Apagado (retroceso por muelle)
11 a 15 segundos para 0 a 10 Nm
a temperatura ambiente
35 segundos como máximo
para 0 a 10 Nm a -30° C
130 segundos como máximo
para 0 a 10 Nm a -40° C
11 a 15 segundos para 0 a 20 Nm
a temperatura ambiente
35 segundos como máximo
para 0 a 20 Nm a -30° C
130 segundos como máximo
para 0 a 20 Nm a -40° C
11 a 15 segundos para 0 a 10 Nm
a temperatura ambiente
35 segundos como máximo
para 0 a 10 Nm a -30° C
130 segundos como máximo
para 0 a 10 Nm a -40° C
11 a 15 segundos para 0 a 20 Nm
a temperatura ambiente
35 segundos como máximo
para 0 a 20 Nm a -30° C
130 segundos como máximo
para 0 a 20 Nm a -40° C
Ciclos 60.000 ciclos de carrera completos, 1.500.000 reposiciones
Nivel de potencia sonora
- Encendido (en funcionamiento) <66 dBA a 1 m
- Encendido (en espera) <18 dBA a 1 m
- Apagado (retroceso por muelle) <66 dBA a 1 m
Conexiones eléctricas
(Actuador e interruptores
auxiliares) Cable de 1,2 m sin halógenos con 18 AWG (0,75 mm2)
Conexiones de conductos Conectores integrales para conducto metálico flexible de 10 mm
Conexiones mecánicas
- Pinza de eje estándar disponible Ejes cuadrados de 10, 11, 12 y 14 mm
Caja de aluminio NEMA 2 (IP54) para todas las orientaciones de montaje
Condiciones ambientales
- En funcionamiento -40 a 55° C; 90% HR máxima, sin condensación
- Almacenamiento -65 a 85° C; 95% HR máxima, sin condensación
Peso de envío 2,9 kg 3,5 Kg
Dimensiones Consulte la figura 1
Conformidad Directiva Electromagnética (EMC) 2004/108/EC
Directiva de Bajo Voltaje 2006/95/EC

S9210-BxC / S9220-BxC11
Nederlands
LEES DIT INSTRUCTIEBLAD EN DE VEILIGHEIDSWAARSCHUWINGEN
ZORGVULDIG VOORDAT DE INSTALLATIE WORDT UITGEVOERD, EN
BEWAAR DIT MATERIAAL ZODAT U HET IN DE TOEKOMST OOK NOG
KUNT RAADPLEGEN
Algemene functies
De AAN/UIT elektrische veerretourbekrachtigers voor schakeldempers zijn direct te
monteren, geveerde, bi-directionele bekrachtigers waarvoor geen demperkoppeling
nodig is. De bekrachtigers zijn bedoeld voor installatie op een schakeldemper. De
bekrachtigers werken met een voeding van AC 24 V bij 50/60 Hz, een voeding van
DC 24 V of een voeding van AC 230 V bij 50/60 Hz.
Wanneer het regelsignaal wordt toegepast, beweegt de bekrachtiger de demper naar de
bedrijfspositie, waarbij de geïntegreerde veer gelijkmatig wordt belast. Na een
stroomstoring brengt de opgeslagen energie in de veer de demper direct terug in de
veiligheidspositie.
Figuur 1: Afmetingen in mm
(a). Montagegaten (6 plaatsen)
(b). Askoppelstuk
Figuur 2: Afmetingen ST1.72E
De ST1.72E-temperatuursensor wordt rechtstreeks op de bekrachtiger aangesloten.
(a). Verbindingskabel:
0.6 m UL758 type AWM halogeenvrij
Temperatuur: -20 °C...+55 °C
Schakelpunt van temperatuursensor:
ST1.72E = ca. 72 °C
Norm:
Halogeengasemissie: IEC60754-1
Brandwerend: IEC60332-1
Installatie en afstelling
Figuur 3: Zijde A en B van bekrachtiger
Zijde A: Veerretourrichting linksom
Zijde B: Veerretourrichting rechtsom
(a). Instelbare AUX-schakelaar
(b). Handmatige wijziging
Figuur 4: De antirotatiebeugel monteren op het demperframe of de
demperleiding
(a). Zelfborende bladmetaalschroef M3 x 9,5 mm (twee plaatsen)
Figuur 5: De positie van het koppelstuk wijzigen
Figuur 6: Toegestane aslengte
Bevestig de bekrachtiger op de demperas door middel van de adapter en zet de
vergrendeling met de meegeleverde schroeven vast.
Figuur 7: Draaihoek begrenzend
(a). Slag begrenzend
De fabrieksinstelling van de bekrachtiger is een draaihoek van 90°. Plaatsing van een
slagstop (optionele instelbare stopset M9220-603) in de verste montagepositie verkleint
het draaibereik van de bekrachtiger met 5°. Elke progressieve montagepositie verkleint
het draaibereik met nog eens 5°, tot een maximum van 30° voor beide eindstopposities.
De draairichting selecteren
Voor de veerretourrichting linksom monteert u de bekrachtiger op de demperas met
zijde A van de bekrachtiger van de demper afgekeerd, zoals in Figuur 2 is afgebeeld.
U wijzigt de veerretourrichting naar rechtsom door de bekrachtiger op de demperas te
monteren met zijde B van de bekrachtiger van de demper afgekeerd.
Bedrading
Bedradingsschema's
Figuur 8: AAN/UIT-regeling S92x0-BGx-C
Figuur 9: AAN/UIT-regeling S92x0-BDx-C
Figuur 10: AUX-schakelaar
AUX-schakelaars
Deze modellen bevatten twee integrale AUX-schakelaars, een vaste (S1) en een
instelbare (S2), die via de beide zijden van de bekrachtiger toegankelijk zijn (zoals is
afgebeeld in Figuur 2). De nominale fabrieksinstelling voor AUX-schakelaar S1 is 11°
gesloten; de nominale fabrieksinstelling voor AUX-schakelaar S2 is 81° geopend (ten
opzichte van een draaibereik van 0 tot 90°).
Het schakelpunt van AUX-schakelaar S2 is onafhankelijk en traploos instelbaar van
25 tot 95°.
Gebruik de methode in het volgende voorbeeld voor de meest nauwkeurige
positionering van AUX-schakelaar S2.
1. Verplaats de bekrachtiger naar de volledige veerretourpositie.
2. Draai de instelbare schakelaar tot het gewenste schakelpunt.
3. Sluit AUX-schakelaar S2 aan op een stroombron of een weerstandsmeter en schakel
de stroom in naar de bekrachtiger. De bekrachtiger gaat en blijft in de volledig
geopende positie zolang er stroom op staat.
4. Kijk naar het schakelpunt. Herhaal indien nodig stap 2 en 3.
Installatie en afstelling
Handmatige wijziging
Gebruik alleen de meegeleverde kruk voor handmatige wijziging om de hubpositie van
de bekrachtiger te wijzigen wanneer u de functie voor handmatige wijziging gebruikt.
1. Schakel de voeding naar de bekrachtiger uit.
2. Voeg het hexagonale einde van de kruk voor handmatige wijziging in het instelpunt
voor handmatige wijziging aan de zijde van de bekrachtiger in.
3. Draai de kruk voor handmatige wijziging in de aangegeven richting door de pijl op het
label.
4. Draai de kruk voor handmatige wijziging een halve slag in de tegenovergestelde
richting om de hub van de bekrachtiger op de plek te vergrendelen.
5. Draai de kruk voor handmatige wijziging in de aangegeven richting door de pijl op het
label om de hub van de bekrachtiger te ontgrendelen. De hub van de bekrachtiger
wordt automatisch ontgrendeld wanneer de bekrachtiger van stroom wordt voorzien
en de bekrachtiger keert terug naar de normale aandrijving en veerretourwerking.
BELANGRIJK: Bij de berekening van het vereiste draaimoment voor bediening van
de dempers is het van essentieel belang alle verstrekte gegevens door de fabrikant
van de demper te gebruiken.
WAARSCHUWING: Gebruik deze bekrachtiger niet in of bij omgevingen
met mogelijk bijtende stoffen of dampen. Bij blootstelling van de
elektrische bekrachtiger aan corroderende omgevingen kunnen de
interne onderdelen van het apparaat beschadigd raken en vervalt de
garantie.
WAARSCHUWING: De elektrische aansluitingen voor de bekrachtigers
moeten in overeenstemming met de relevante wettelijke vereisten
worden uitgevoerd. Om persoonlijk letsel of schade aan de apparatuur of
andere eigendommen te voorkomen, dient u de voeding altijd te isoleren
voordat u met de elektrische bedrading gaat werken.
Om gevaar voor eigendommen te voorkomen, is het van belang de
apparatuur alleen te gebruiken voor het doel waarvoor deze is bestemd.
WAARSCHUWING: De geïntegreerde circuits in de bekrachtiger zijn
gevoelig voor statische elektriciteit. Neem afdoende
voorzorgsmaatregelen.
WAARSCHUWING: Schakel alle meervoudige stroombronnen uit voordat
u elektrische verbindingen maakt.
Mogelijk moet u meerdere voedingen uitschakelen om de apparatuur
geheel van elektriciteit te ontdoen. Contact met onderdelen met een
gevaarlijke spanning kan elektrische schokken veroorzaken en ernstig
persoonlijk letsel of de dood tot gevolg hebben.
BELANGRIJK: Gebruik de proportionele elektrische veerretourbekrachtiger alleen
voor de regeling van apparatuur onder normale bedrijfsomstandigheden. Wanneer de
elektrische bekrachtiger niet goed of helemaal niet werkt en dit persoonlijk letsel of
beschadigingen van de apparatuur of andere eigendommen tot gevolg kan hebben,
moeten aanvullende voorzorgsmaatregelen in het regelsysteem worden ingebouwd.
Zorg voor andere apparaten zoals een bewakings- of alarmeringssysteem of
beveiligings- of begrenzingsmechanismen die waarschuwen bij, of bescherming
bieden tegen, het uitvallen van de elektrische bekrachtiger.
BELANGRIJK: Het toepassen van een overmatig draaimoment op de handmatige
wijziging of het uitvoeren van de handmatige wijziging met elektrisch gereedschap, kan
de interne onderdelen van de bekrachtiger beschadigen en voortijdige uitval
veroorzaken. Aan het einde van de slag neemt de draaiweerstand toe; forceer de hub
van de bekrachtiger niet voorbij dit punt.
Dit document kan zonder kennisgeving worden gewijzigd

S9210-BxC / S9220-BxC12
Bestelcodes
Technische specificaties
S 9 2 10 - B D C- 31 A 2-punts bekrachtiger met 2 AUX-schakelaars
-
A
B
C
=
=
=
=
pas de détecteur
met omgevingstemperatuursensor
met leidingsensor
met leidingsensor en omgevingssensor
31
32
33
34
=
=
=
=
10mm-koppelstuk
11mm-koppelstuk
12mm-koppelstuk
14mm-koppelstuk
D
G
=
=
230 VAC
24 V AC/DC
10
20
=
=
10 Nm
20 Nm
Productcodes S9210-BGC-xxx S9220-BGC-xxx S9210-BDC-xxx S9220-BDC-xxx
AAN/UIT
Voedingsvereisten AC 24 V (AC 19,2 tot 28,8 V) bij 50/60 Hz
Klasse 2 (Noord-Amerika) of SELV (Europa) AC 230 V (AC 198 tot 264 V) bij 50/60 Hz
- Actief 26 VA 0,12 A 0,15 A
- In positie 9,3 VA 0,09 A
DC 24 V (DC 21,6 tot 26,4 V), Klasse 2 (Noord-Amerika) of SELV (Europa) ---
- Actief 15,6 W 17,6 W ---
- In positie 2,6 W 2,8 W ---
Vereisten voor
transformatorgrootte
- Minimum per bekrachtiger 25 VA --- 25 VA ---
Ingangssignaal/instellingen --- --- --- ---
Nominale waarde AUX-schakelaar Twee dubbel geïsoleerde SPDT-schakelaars (Single-Pole, Double-Throw) met Gold Flash-contacten:
AC 24 V, 50 VA waakfunctie
AC 120 V, 5,8 A weerstand, 1/4 hp, 275 VA waakfunctie
AC 240 V, 5,0 A weerstand, 1/4 hp, 275 VA waakfunctie
Veerretour Richting is selecteerbaar door montagepositie van bekrachtiger:
Zijde A, bekrachtiger van demper afgekeerd voor veerretour linksom
Zijde B, bekrachtiger van demper afgekeerd voor veerretour rechtsom
Actief draaimoment en
veerretourdraaimoment 10 Nm 20 Nm voor een enkele bekrachtiger 10 Nm 20 Nm voor een enkele bekrachtiger
Draaibereik Optioneel
Instelbare stopset M9210-603 Optioneel Instelbare stopset M9220-603 Optioneel Instelbare stopset M9210-603 Optioneel Instelbare stopset M9220-603
Instelbaar van 30 tot 90° rechtsom of linksom; mechanisch begrensd tot 90°
Draaitijd
- Voeding aan (actief) 24 tot 57 seconden voor 0 tot 10 Nm
bij alle bedrijfsomstandigheden 24 tot 57 seconden voor 0 tot 20 Nm bij alle bedrijfsomstandigheden 24 tot 57 seconden voor 0 tot 10 Nm bij alle bedrijfsomstandigheden 24 tot 57 seconden voor 0 tot 20 Nm bij alle bedrijfsomstandigheden
35 seconden nominaal bij volledige belasting
- Voeding uit (veerretour) 11 tot 15 seconden voor 0 tot 10 Nm
bij kamertemperatuur
Maximaal 35 seconden
voor 0 tot 10 Nm bij -30 °C
Maximaal 130 seconden
voor 0 tot 10 Nm bij -40 °C
11 tot 15 seconden voor 0 tot 20 Nm
bij kamertemperatuur
Maximaal 35 seconden
voor 0 tot 20 Nm bij -30 °C
Maximaal 130 seconden
voor 0 tot 20 Nm bij -40 °C
11 tot 15 seconden voor 0 tot 10 Nm
bij kamertemperatuur
Maximaal 35 seconden
voor 0 tot 10 Nm bij -30 °C
Maximaal 130 seconden
voor 0 tot 10 Nm bij -40 °C
11 tot 15 seconden voor 0 tot 20 Nm
bij kamertemperatuur
Maximaal 35 seconden
voor 0 tot 20 Nm bij -30 °C
Maximaal 130 seconden
voor 0 tot 20 Nm bij -40 °C
Cycli 60.000 cycli met volledige uitslag; 1.500.000 positiewijzigingen
Nominale geluidswaarde
- Voeding aan (actief) <66 dBA op 1 m
- Voeding aan (in positie) <18 dBA op 1 m
- Voeding uit (veerretour) <66 dBA op 1 m
Elektrische aansluitingen
(bekrachtiger en AUX-schakelaars) 1,2 m halogeenvrije kabel met 18 AWG-draaduiteinden (0,75 mm2)
Geleidingaansluitingen Integrale connectors voor 10 mm flexibele metalen geleiding
Mechanische aansluitingen
- Standaard asklem geleverd
beschikbaar 10, 11, 12 en 14 mm voor vierkante assen
Aluminium behuizing NEMA 2 (IP54) voor alle montagerichtingen
Omgevingsomstandigheden
- In bedrijf -40 tot 55 °C; maximaal 90% RV, niet-condenserend
- Opslag -65 tot 85 °C; maximaal 95% RV, niet-condenserend
Transportgewicht 2,9 kg 3,5 kg
Afmetingen Zie Figuur 1
Conformiteit EMC richtlijn 2004/108/EC
Laagspanningsrichtlijn 2006/95/EC

S9210-BxC / S9220-BxC13
Svenska
LÄS DET HÄR INSTRUKTIONSBLADET OCH
SÄKERHETSANVISNINGARNA NOGGRANT INNAN DU INSTALLERAR
MODULEN OCH SPARA DEM FÖR FRAMTIDA BRUK
Allmänna funktioner
Elektriska ställdon med fjäderåtergång för PÅ/AV-styrning av brandspjäll är
dubbelriktade ställdon med fjäder som direktmonteras och som inte behöver något
länksystem för spjället. Ställdonen är avsedda att användas vid brand. Ställdonen
fungerar med AC 24 V ström vid 50/60 Hz, DC 24 V ström eller AC 230 V ström vid
50/60 Hz.
När styrsignalen skickas driver ställdonet spjället till driftläget samtidigt som den
integrerade fjädern spänns med jämn fördelning. Vid strömavbrott för den lagrade
energin i fjädern omedelbart spjället till säkerhetsläget.
Figur 1: Mått i mm
(a). Monteringshål (6 platser)
(b). Axelkopplare
Figur 2: Mått för ST1.72E
Temperatursensorn ST1.72E är direkt ansluten till ställdonet.
(a). Anslutningskabel:
0.6 m UL758 typ AWM halogenfri
Temperatur: -20 °C till +55 °C
Brytpunkt för temperatursensorn:
ST1.72E=ca 72 °C
Standard:
Halogengasemission: IEC60754-1
Eldbeständigt: IEC60332-1
Installation och justering
Figur 3: Sida A och B på ställdonet
Sida A: Motsols fjäderåtergångsriktning
Sida B: Medsols fjäderåtergångsriktning
(a). Inställning för extra brytare
(b). Manuell åsidosättning
Figur 4: Montera fästet för vridsäkring på spjällramen eller spjällkanalen
(a). M3 × 9,5 mm självborrande plåtskruv (två platser)
Figur 5: Ändra kopplarens läge
Figur 6: Tillåten axellängd
Fäst ställdonet vid spjällspindeln med hjälp av adaptern och skruva fast låsenheten med
de medföljande skruvarna.
Figur 7: Vinkel för roteringsbegränsning
(a). Ändlägen
Ställdonet har fabriksinställningen 90° rotering. Om ett ändlägesstopp (tillval M9220-603
justerbar stoppsats) ansluts i monteringsläget längst bort minskar ställdonets
rotationsområde med 5°. Varje progressivt monteringsläge minskar rotationsområdet
med ytterligare 5° till maximalt 30° i båda ändstoppslägena.
Välja roteringsriktning
För motsols fjäderåtergångsriktning monteras ställdonet till spjällaxeln så att sida A på
ställdonet är vänd bort från spjället enligt bilden i figur 2. Ändra
fjäderåtergångsriktningen till motsols genom att montera ställdonet vid spjällaxeln så att
sida B på ställdonet är vänd bort från spjället.
Kabeldragning
Illustration kabeldragning
Figur 8: S92x0-BGx-C PÅ/AV-styrning
Figur 9: S92x0-BDx-C PÅ/AV-styrning
Figur 10: Extra brytare
Extra brytare
Modellerna har två integrerade extra brytare, en fast (S1) och en justerbar (S2), som
kan nås från båda sidorna av ställdonet (enligt bilden i figur 2). Den nominella
fabriksinställningen är 11° stängning för den extra brytaren S1 och 81° öppning för S2
(relativt till ett rotationsområde på 0 till 90°).
Brytpunkten för den extra brytaren S2 är oberoende och kontinuerligt justerbar från
25 till 95°.
Den mest korrekta inställningen av den extra brytaren S2 görs med hjälp av metoden i
följande exempel.
1. Flytta ställdonet till läget för full returfjädring.
2. Rotera justeraren för brytaren tills den pekar på önskad brytpunkt.
3. Anslut den extra brytaren S2 till en strömkälla eller en ohmmeter och strömsätt
ställdonet. Ställdonet flyttas till det helt öppna läget när strömmen är på.
4. Lägg märke till brytpunkten. Upprepa steg 2 och 3 om det behövs.
Konfiguration och inställning
Manuell åsidosättning
Använd endast den medföljande veven för manuell åsidosättning för att flytta ställdonets
nav när manuell åsidosättning används.
1. Bryt strömmen till ställdonet.
2. Sätt in den sexkantiga änden av veven för manuell åsidosättning i justeringspunkten
för manuell åsidosättning på ställdonets framsida.
3. Rotera veven för manuell åsidosättning i den riktning som anges av pilen på etiketten.
4. Rotera veven för manuell åsidosättning ett halvt varv i motsatt riktning för att låsa fast
ställdonets nav.
5. Lås upp ställdonets nav genom att rotera veven för manuell åsidosättning i den
riktning som anges av pilen på etiketten. Ställdonets nav låses upp automatiskt när
ställdonet strömsätts. Ställdonet återgår då till normal användning och
fjäderåtergångsdrift.
VIKTIGT! När vridmomentet som krävs för att styra spjället beräknas är det viktigt att ta
med alla data från spjällets tillverkare.
VARNING! Ställdonet får inte installeras eller användas i eller i närheten
av miljöer där det kan finnas frätande ämnen eller ångor. Om det
elektriska ställdonet utsätts för frätande miljöer kan enhetens interna
komponenter skadas och garantin upphör då att gälla.
VARNING! De elektriska anslutningarna för ställdonen måste utföras i
enlighet med relevanta juridiska krav. Undvik personskada och skador
på utrustningen eller annan egendom genom att alltid isolera
sp än nin gs ma tn ing en i nn an ar be te u tför s på k ab eld ra gn ing en .
Det är viktigt att utrustningen endast används för det den är avsedd för,
så att skador på egendom undviks.
VARNING! De integrerade kretsarna i ställdonet är känsliga för statisk
elektricitet. Vidta lämpliga åtgärder.
VARNING! Koppla från all spänningsmatning innan de elektriska
anslutningarna görs.
Fler än en spänningsmatning kan behöva kopplas bort innan
utrustningen är helt strömlös. Kontakt med komponenter med farlig
spänning kan ge elektriska stötar som kan orsaka allvarliga eller
livshotande personskador.
VIKTIGT! Använd bara det elektriska ställdonet med fjäderåtergång för proportionell
styrning för att styra utrustning under normala driftförhållanden. Om felaktiga
funktioner hos det elektriska ställdonet kan leda till skador på person, den styrda
utrustningen eller annan egendom måste ytterligare säkerhetsfunktioner integreras i
styrsystemet. Installera och underhåll andra enheter, till exempel övervaknings- eller
larmsystem eller säkerhets- eller begränsningskontroller som är avsedda att varna för,
eller skydda mot, fel hos det elektriska ställdonet.
VIKTIGT! Om veven för manuell åsidosättning vrids för mycket eller om den manuella
åsidosättningen görs med ett elektriskt verktyg kan det orsaka skador på ställdonets
interna komponenter och ställdonet kan sluta att fungera. Rotationsmotståndet ökar i
slutet av rörelsen. Tvinga inte ställdonets nav förbi den punkten.
Det här dokumentet kan ändras utan föregående meddelande

S9210-BxC / S9220-BxC14
Beställningskoder
Tekniska specifikationer
S 9 2 10 - B D C- 31 A 2-punkts ställdon med två extra brytare
-
A
B
C
=
=
=
=
inga sensorer
med omgivningstermosensor
med kanalsensor
med kanal- och omgivningssensor
31
32
33
34
=
=
=
=
10 mm kopplare
11 mm kopplare
12 mm kopplare
14 mm kopplare
D
G
=
=
230 VAC
24 V AC/DC
10
20
=
=
10 Nm
20 Nm
Produktkoder S9210-BGC-xxx S9220-BGC-xxx S9210-BDC-xxx S9220-BDC-xxx
PÅ/AV
Spänningskrav AC 24 V (AC 19,2 V till 28,8 V) vid 50/60 Hz
Klass 2 (Nordamerika) eller SELV (Europa) AC 230 V (AC 198 till 264 V) vid 50/60 Hz
– Drift 26 VA 0,12 A 0,15 A
– Vänteläge 9,3 VA 0,09 A
DC 24 V (DC 21,6 till 26,4 V), klass 2 (Nordamerika) eller SELV (Europe) ---
– Drift 15,6 W 17,6 W ---
– Vänteläge 2,6 W 2,8 W ---
Effektkrav för transformator
– Minimum per ställdon 25 VA --- 25 VA ---
Ingångssignal/inställningar --- --- --- ---
Klassificering för extra brytare Två dubbelisolerade brytare med enpoliga tvåvägskontakter (SPDT) och guldkontakter:
AC 24 V, 50 VA styreffekt,
AC 120 V, 5,8 A resistiv, 1/4 hp, 275 VA styreffekt,
AC 240 V, 5,0 A resistiv, 1/4 hp, 275 VA styreffekt,
Fjäderåtergång Riktningen kan väljas med ställdonets monteringsläge:
Ställdonets sida A bort från spjället för motsols returfjädring,
Ställdonets sida B bort från spjället för medsols returfjädring
Synkront moment och
fjäderåtergångsmoment 10 Nm 20 Nm för ett ställdon 10 Nm 20 Nm för ett ställdon
Rotationsområde Tillval
M9210-603 justerbar stoppsats Tillval M9220-603 justerbar stoppsats Tillval M9210-603 justerbar stoppsats Tillval M9220-603 justerbar stoppsats
Justerbart från 30 till 90° medsols eller motsols, mekaniskt begränsat till 90°
Roteringstid
– Strömmen på (drift) 24 till 57 sekunder för 0 till 10 Nm
vid alla driftförhållanden 24 till 57 sekunder för 0 till 20 Nm vid alla driftförhållanden 24 till 57 sekunder för 0 till 10 Nm vid alla driftförhållanden 24 till 57 sekunder för 0 till 20 Nm vid alla driftförhållanden
35 sekunder nominellt vid full belastning
– Strömmen av
(fjädern returnerad)
11 till 15 sekunder för 0 till 10 Nm
vid rumstemperatur
35 sekunder maximalt
för 0 till 10 Nm vid -30 °C
130 sekunder maximalt
för 0 till 10 Nm vid -40 °C
11 till 15 sekunder för 0 till 20 Nm
vid rumstemperatur
35 sekunder maximalt
för 0 till 20 Nm vid -30 °C
130 sekunder maximalt
för 0 till 20 Nm vid -40 °C
11 till 15 sekunder för 0 till 10 Nm
vid rumstemperatur
35 sekunder maximalt
för 0 till 10 Nm vid -30 °C
130 sekunder maximalt
för 0 till 10 Nm vid -40 °C
11 till 15 sekunder för 0 till 20 Nm
vid rumstemperatur
35 sekunder maximalt
för 0 till 20 Nm vid -30 °C
130 sekunder maximalt
för 0 till 20 Nm vid -40 °C
Cykler 60 000 kompletta cykler, 1 500 000 förflyttningar
Klassificering av hörbart brus
– Strömmen på (drift) <66 dBA vid 1 m
– Strömmen på (vänteläge) <18 dBA vid 1 m
– Strömmen av
(fjädern returnerad) <66 dBA vid 1 m
Elektriska anslutningar
(ställdon och extra brytare) 1,2 m halogenfri kabel med 18 AWG (0,75 mm2) trådkablar
Ledningsanslutningar Integrerade anslutningar för 10 mm mjuk metalledning
Mekaniska anslutningar
– Axelklämma i standardutförande
finns 10, 11, 12 och 14 mm fyrkantiga axlar
Aluminiumkåpa NEMA 2 (IP54) för alla monteringsriktningar
Omgivningsförhållanden
– I drift -40 till 55 °C, 90 % maximal luftfuktighet, icke-kondenserande
– Förvaring -65 till 85 °C, 95 % maximal luftfuktighet, icke-kondenserande
Transportvikt 2,9 kg 3,5 kg
Mått Se figur 1
Överensstämmelse Elektromagnetisk kompatibilitet direktiv 2004/108/EC
Elektrisk utrustning avsedd för användning inom vissa spänningsgränser directiv 2006/95/EC

S9210-BxC / S9220-BxC15
Čeština
PŘED INSTALACÍ SI POZORNĚPŘEČTĚTE TYTO POKYNY A
BEZPEČNOSTNÍ VAROVÁNÍ A USCHOVEJTE JE PRO POZDĚJŠÍ
POUŽITÍ
Všeobecné charakteristiky
Požární elektrické dvoupolohové servopohony s pružinovým zpětným chodem jsou
pružinová obousměrná zařízení určená pro přímou montáž a pro připojení ke klapce
nevyžadují spojovací člen. Tyto servopohony jsou určeny k instalaci na požární klapky.
Servopohony pracují s napájením AC 24 V při 50/60 Hz, DC 24 V nebo AC 230 V
při 50/60 Hz.
Po aplikaci řídicího signálu servopohon otočí klapku do provozní polohy, přičemž
stejnoměrněnapíná vestavěnou pružinu. Při výpadku napájení energie akumulovaná v
pružiněokamžitěpřitáhne klapku do bezpečnostní polohy.
Obr. 1: Rozměry v mm
(a). montážní otvor (6 pozic)
(b). spojovací prvek hřídele
Obr. 2: ST1.72E – rozměry
Teplotní snímačST1.72E je připojen přímo k servopohonu.
(a). Připojovací kabel:
0.6 m UL758 Typ AWM bez obsahu halogenů
Teplota: -20 °C...+55 °C
Spínací bod snímače teploty:
ST1.72E = asi 72 °C
Normy:
Emise plynných halogenů: IEC60754-1
Odolnost proti ohni: IEC60332-1
Instalace a nastavení
Obr. 3: Strana A a B servopohonu
Strana A: pružinový zpětný chod proti směru hodinových ručiček
Strana B: pružinový zpětný chod ve směru hodinových ručiček
(a). seřizovací prvek pomocného spínače
(b). ruční přestavení
Obr. 4: Upevnění pojistky proti přetočení na rám klapky nebo na
potrubí
(a). samořezný šroub do plechu M3 x 9.5 mm (dvěpozice)
Obr. 5: Změna polohy spojovacího prvku
Obr. 6: Přípustná délka hřídele
Pomocí adaptéru připevněte servopohon k hnacímu hřídeli klapky a dodanými šrouby
zajistěte blokovací zařízení.
Obr. 7: Omezení úhlu natočení
(a). omezení délky zdvihu
Otáčení servopohonu je výrobcem nastaveno na 90°. Umístěním zarážky zdvihu
(volitelná sada nastavitelných zarážek M9220-603) do nejvzdálenější montážní polohy
se rozsah otáčení servopohonu sníží o 5°. Každá následující montážní poloha sníží
rozsah otáčení o dalších 5° až do maximální hodnoty 30° v obou koncových polohách
zarážky.
Výběr směru otáčení
Pružinový zpětný chod proti směru hodinových ručiček zajistíte tak, že servopohon
namontujete na hřídel klapky stranou A směrem od klapky, jak je znázorněno na obr. 2.
Chcete-li směr pružinového zpětného chodu obrátit, upevněte servopohon na hřídel
klapky tak, aby strana B směřovala od klapky.
Zapojení
Schémata zapojení
Obr. 8: Dvoupolohový regulátor S92x0-BGx-C
Obr. 9: Dvoupolohový regulátor S92x0-BDx-C
Obr. 10: Pomocný spínač
Pomocné spínače
Tyto modely obsahují dva integrované pomocné spínače, jeden pevný (S1) a jeden
nastavitelný (S2), které jsou dostupné na obou stranách servopohonu (jak je
znázorněno na obr. 2). Jmenovité tovární nastavení pomocného spínače S1 je 11° pro
uzavření a jmenovité tovární nastavení pomocného spínače S2 81° pro otevření
(vzhledem k rozsahu otáčení 0 až 90°).
Bod přepnutí pomocného spínače S2 je nezávisle a plynule nastavitelný v rozsahu
25 až 95°.
Pro maximální přesnost polohování pomocného spínače S2 použijte postup uvedený v
následujícím příkladu.
1. Otočte servopohon do krajní polohy pružinového zpětného chodu.
2. Otáčejte seřizovacím prvkem spínače, dokud nebude mířit k požadovanému bodu
přepnutí.
3. Připojte pomocný spínačS2 ke zdroji napájení nebo k ohmmetru a zapněte napájení
servopohonu. Servopohon se pootočí do polohy úplného otevření a zůstane tam,
dokud bude připojeno napájení.
4. Sledujte bod přepnutí. Podle potřeby opakujte krok 2 a 3.
Nastavení a seřízení
Ruční přestavení
Ke změněpolohy náboje servopohonu pomocí funkce ručního přestavení používejte
pouze kliku dodanou pro tento účel.
1. Vypněte napájení servopohonu.
2. Zasuňte šestihranný konec kliky pro ruční přestavení do odpovídajícího otvoru na
přední straněservopohonu.
3. Otáčejte klikou ve směru vyznačeném šipkou na štítku.
4. Uzamkněte náboj servopohonu otočením kliky pro ruční přestavení o polovinu otáčky
v opačném směru.
5. Chcete-li náboj servopohonu odemknout, otočte klikou pro ruční přestavení ve směru
vyznačeném šipkou na štítku. Náboj servopohonu se po zapnutí napájení
automaticky odemkne a vrátí servopohon do normálního a pružinového zpětného
chodu.
DŮLEŽITÉ: Při výpočtu točivého momentu potřebného k ovládání klapek musí být
zohledněny veškeré údaje poskytnuté výrobcem klapek.
UPOZORNĚNÍ: Neinstalujte a nepoužívejte tento servopohon v prostredí
s možným výskytem korozívních látek nebo výparu ani v jeho blízkosti.
Použití elektrického servopohonu v korozívním prostředí může způsobit
poškození vnitřních součástí zařízení a je důvodem ke zrušení záruky.
UPOZORNĚNÍ: Elektrická zapojení servopohonu musí být v souladu s
požadavky příslušných zákonů. Aby nedošlo k poraněním osob nebo
poškození zařízení či jiného majetku, vždy před zahájením prací s
elektrickým zapojením odpojte zdroj napájení.
Zařízení může být používáno výhradněk účelům, k nimž je určeno, v
opačném případěby mohlo dojít k jeho poškození.
UPOZORNĚNÍ: Integrované obvody ve servopohonu jsou citlivé na
statický proud. Učiňte proto příslušná opatření.
UPOZORNĚNÍ: Před zapojením elektrických přívodůodpojte veškeré
zdroje napájení.
Aby bylo zařízení úplněvypnuto, bude pravděpodobněnutné odpojit
více připojení. Dotyk s komponenty pod nebezpečným napětím může
způsobit zasažení elektrickým proudem a mohlo by vést k vážnému
poranění či úmrtí.
DŮLEŽITÉ:Proporcionální elektrický servopohon s pružinovým zpětným chodem lze
používat pouze k ovládání zařízení při běžných provozních podmínkách. Pokud by
selhání nebo nesprávná činnost elektrického servopohonu mohly vést k poranění osob
nebo poškození ovládaného zařízení či jiného majetku, musí být v regulačním sytému
zavedena další preventivní opatření. Je vhodné do systému začlenit a udržovat další
zařízení, jako například dohlížecí nebo výstražné systémy a ovládací prvky limitních
hodnot nebo zabezpečení určené k varování či ochraněv případězávady nebo
chybné funkce elektrického servopohonu.
DŮLEŽITÉ: Použití nadměrného točivého momentu nebo elektrického nástroje při
ručním přestavení může způsobit poškození vnitřních komponent servopohonu nebo
předčasné selhání. Na konci chodu se zvyšuje odpor proti otáčení, neposouvejte náboj
servopohonu za tento bod.
Dokument může být změněn bez předchozího upozornění

S9210-BxC / S9220-BxC16
Objednací kódy
Technické údaje
S 9 2 10 - B D C- 31 A Dvoubodový servopohon se 2 pomocnými spínači
-
A
B
C
=
=
=
=
žádné snímace
s vnějším tepelným čidlem
s čidlem proudění
s čidlem proudění a vnějších podmínek
31
32
33
34
=
=
=
=
spojovací prvek o velikosti 10 mm
spojovací prvek o velikosti 11 mm
spojovací prvek o velikosti 12 mm
spojovací prvek o velikosti 14 mm
D
G= =230 VAC 24 V AC/DC
10
20 = =10 Nm 20 Nm
Kódy produktůS9210-BGC-xxx S9220-BGC-xxx S9210-BDC-xxx S9220-BDC-xxx
dvoupolohový
Napájení AC 24 V (AC 19,2 V až 28,8 V)
při 50/60 Hz třída 2 (Severní Amerika)
nebo SELV (Evropa) AC 230 V (AC 198 až 264 V) při 50/60 Hz
– provoz 26 VA 0,12 A 0,15 A
– klidová poloha 9,3 VA 0,09 A
DC 24 V (DC 21,6 až 26,4 V), třída 2 (Severní Amerika) nebo SELV (Evropa) ---
– provoz 15,6 W 17,6 W ---
– klidová poloha 2,6 W 2,8 W ---
Dimenzování transformátoru
– minimální hodnota na jeden
servopohon
25 VA --- 25 VA ---
Vstupní signál / nastavení --- --- --- ---
Charakteristiky pomocného
spínače
dva jednopólové dvojcestné spínače (SPDT) s dvojitou izolací a s pozlacenými kontakty:
řídicí zatížení AC 24 V, 50 VA;
odporový AC 120 V, 5.8 A, 1/4 hp, řídicí zatížení 275 VA;
odporový AC 240 V, 5,0 A, 1/4 hp, řídicí zatížení 275 VA
Pružinový zpětný chod směr lze vybrat volbou montážní polohy servopohonu:
strana A, servopohon přední stranou směrem od klapky – pružinový zpětný chod proti směru hodinových ručiček;
strana B, servopohon přední stranou směrem od klapky – pružinový zpětný chod ve směru hodinových ručiček
Provozní točivý moment a točivý
moment pružinového zpětného
chodu 10 Nm 20 Nm při jednom servopohonu 10 Nm 20 Nm při jednom servopohonu
Rozsah otáčení volitelná
sada nastavitelných zarážek
M9210-603
volitelná
sada nastavitelných zarážek
M9220-603
volitelná
sada nastavitelných zarážek
M9210-603
volitelná
sada nastavitelných zarážek
M9220-603
nastavitelný v rozsahu 30 až 90° ve směru nebo proti směru hodinových ručiček, mechanicky omezen na 90°
Doba otáčení
– napájení zapnuto (provoz) 24 až 57 sekund pro 0 až 10 Nm
při všech provozních podmínkách 24 až 57 sekund pro 0 až 20 Nm při všech provozních podmínkách 24 až 57 sekund pro 0 až 10 Nm při všech provozních podmínkách 24 až 57 sekund pro 0 až 20 Nm při všech provozních podmínkách
35 sekund (nominálně) při plném jmenovitém zatížení
– napájení vypnuto
(pružinový zpětný chod)
11 až 15 sekund pro 0 až 10 Nm
při pokojové teplotě
max. 35 sekund
pro 0 až 10 Nm při -30° C
max. 130 sekund
pro 0 až 10 Nm při -40° C
11 až 15 sekund pro 0 až 20 Nm
při pokojové teplotě
max. 35 sekund
pro 0 až 20 Nm při -30° C
max. 130 sekund
pro 0 až 20 Nm při -40° C
11 až 15 sekund pro 0 až 10 Nm
při pokojové teplotě
max. 35 sekund
pro 0 až 10 Nm při -30° C
max. 130 sekund
pro 0 až 10 Nm při -40° C
11 až 15 sekund pro 0 až 20 Nm
při pokojové teplotě
max. 35 sekund
pro 0 až 20 Nm při -30° C
max. 130 sekund
pro 0 až 20 Nm při -40° C
Počet cyklů60 000 cyklůs plným zdvihem; 1 500 000 polohových posunutí
Hlučnost
– napájení zapnuto (provoz) <66 dBA ve vzdálenosti 1 m
– napájení zapnuto (klid) <18 dBA ve vzdálenosti 1 m
– napájení vypnuto (pružinový
zpětný chod)
<66 dBA ve vzdálenosti 1 m
Elektrická připojení
(servopohon a pomocné spínače) kabel bez obsahu halogenůo délce 1,2 m s drátěnými vodiči 18 AWG (0,75 mm2)
Připojení kabelůintegrální konektory pro 10mm pružnou kovovou hadici
Mechanická připojení
– k dispozici je běžná spojka
pro hřídel
čtyřhranné hřídele 10, 11, 12 a 14 mm
Hliníkový kryt NEMA 2 (IP54) pro všechny orientace při montáži
Podmínky prostředí
– provozní -40 až 55° C; max. relativní vlhkost 90 %, bez kondenzace
– při skladování -65 až 85° C; max. relativní vlhkost 95 %, bez kondenzace
Přepravní hmotnost 2,9 kg 3,5 kg
Rozměry viz obr. 1
Shoda Směrnice EMC 2004/108/EC
Směrnice pro nízkonapět’ová zařízení 2006/95/EC

S9210-BxC / S9220-BxC17
Polski
PRZED INSTALACJĄNALEŻY UWAŻNIE PRZECZYTAĆ
TĘINSTRUKCJĘI OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA
ORAZ ZACHOWAĆJE W CELU PÓNIEJSZEGO UŻYCIA
Informacje ogólne
Siłowniki elektryczne przeciwpożarowe typu ON/OFF ze sprężynowym urządzeniem
powrotnym sądwukierunkowymi siłownikami montowanymi bezpośrednio i nie
wymagająłączenia do przepustnicy. Siłowniki te sąprzewidziane do instalowania
na klapie przeciwpożarowej odcinającej. Siłowniki mogąbyćzasilane prądem
przemiennym 24 V AC o częstotliwości 50/60 Hz, prądem stałym 24 V DC lub
prądem przemiennym AC 230 V o częstotliwości 50/60 Hz.
Sygnałsterujący doprowadzony do siłownika powoduje ustawienie przepustnicy
wpołożeniu pracy podczas równomiernego naciągania sprężyny. W wypadku awarii
zasilania energia sprężyny powoduje natychmiastowe ustawienie przepustnicy
w bezpiecznym położeniu.
Rysunek 1: Wymiary w mm
(a). Otwór montażowy (w 6 miejscach)
(b). Łącznik wałka
Rysunek 2: Wymiary ST1.72E
Czujnik temperatury ST1.72E jest podłączony bezpośrednio do siłownika.
(a). Przewód połączeniowy:
0.6 m UL758 Typ AWM niezawierający chlorowców
Temperatura: od –20 °C do +55 °C
Punkt przełączania czujnika temperatury:
ST1.72E — ok. 72 °C
Standardy:
Emisja gazów halogenowych: IEC60754-1
Ognioodporność: IEC60332-1
Instalacja i regulacja
Rysunek 3: Strona A i B siłownika
Strona A: Kierunek obrotu sprężynowego urządzenia powrotnego w lewo
Strona B: Kierunek obrotu sprężynowego urządzenia powrotnego w prawo
(a). Pomocniczy przełącznik regulacyjny
(b). Obsługa ręczna
Rysunek 4: Mocowanie wspornika zapobiegającego obrotowi na
ramie przepustnicy lub kanale
(a). M3 x 9,5 mm, śruba samogwintująca (dwa położenia)
Rysunek 5: Zmiana położenia łącznika
Rysunek 6: Dopuszczalna długość wałka
Siłownik należy umocowaćdo wałka przepustnicy za pomocąadaptera i zabezpieczyć
urządzenie blokujące dostarczonymi śrubami.
Rysunek 7: Ograniczanie kąta obrotu
(a). Ograniczenie skoku
Siłownik jest ustawiony fabrycznie na obrót o 90°. Umocowanie ogranicznika stopu
(opcjonalny zestaw regulacyjny M9220-603) w następnym położeniu zmniejsza obrót
siłownika o 5°. Każde następne położenie zmniejsza zakres obrotu o kolejne 5° do
maksymalnie 30° w obu położeniach końcowych.
Wybór kierunku obrotów
Aby uzyskaćkierunek obrotu sprężynowego urządzenia powrotnego w lewo, siłownik
należy umocowaćdo wałka przepustnicy w taki sposób, że strona A siłownika jest
odwrócona od przepustnicy, jak pokazano na rysunku 2. Aby zmienićkierunek obrotów
na przeciwny, siłownik należy umocowaćdo wałka przepustnicy w taki sposób, że
strona B siłownika jest odwrócona od przepustnicy.
Okablowanie
Schemat okablowania
Rysunek 8: Sterowanie S92x0-BGx-C ON/OFF
Rysunek 9: Sterowanie S92x0-BDx-C ON/OFF
Rysunek 10: Przełącznik pomocniczy
Przełączniki pomocnicze
Ten model ma wbudowane dwa przełączniki pomocnicze, jeden stały (S1) i jeden
regulowany (S2), dostępny po obu stronach czołowych siłownika (zob. rys. 2).
Fabrycznie przełącznik S1 jest ustawiony na 11° do zamykania, a przełącznik S2 na 81°
do otwierania (względem zakresu obrotów od 0 do 90° ).
Punkt przełączania pomocniczego przełącznika S2 można regulowaćniezależnie
w sposób ciągły, w zakresie od 25 do 95°.
Aby uzyskaćmożliwie najbardziej dokładne ustawienie przełącznika pomocniczego S2,
należy użyćmetody podanej w poniższym przykładzie.
1. Przesunąć siłownik do położenia pełnego powrotu sprężyny.
2. Obracaćregulator przełącznika ażdo osiągnięcia żądanego punktu przełączenia.
3. Podłączyćprzełącznik S2 do źródła zasilania lub omomierza i włączyćsiłownik.
Siłownik przesunie siędo położenia całkowicie otwartego i zatrzyma się, a zasilanie
pozostanie włączone.
4. Sprawdzićpunkt przełączenia. W razie potrzeby powtórzyćkroki 2 i 3.
Konfiguracja i regulacja
Obsługa ręczna
Podczas obsługi ręcznej w celu zmiany położenia piasty siłownika należy używać
wyłącznie dostarczonej korby.
1. Wyłączyćzasilanie siłownika.
2. Włożyćsześciokątny koniec korby w gniazdo ręcznej regulacji z przodu siłownika.
3. Obrócićkorbęw kierunku wskazanym przez strzałkęna etykiecie.
4. Obrócićkorbędo obsługi ręcznej o półobrotu w kierunku przeciwnym, aby
zablokowaćpiastęsiłownika w tym położeniu.
5. Aby odblokowaćpiastęsiłownika, należy korbędo obsługi ręcznej obracać
w kierunku wskazanym przez strzałkęna etykiecie. Piasta siłownika odblokuje się
automatycznie po podłączeniu do niego zasilania i siłownik powróci do normalnego
trybu pracy — ruchu i powrotu sprężyny.
WAŻNE: Podczas obliczania wielkości momentu obrotowego wymaganego do pracy
przepustnicy należy wziąć pod uwagęwszystkie dane dostarczone przez producenta
przepustnicy.
OSTRZEŻENIE: Siłownika elektrycznego ze sprężynowym urządzeniem
powrotnym służącego do regulacji proporcjonalnej nie należy instalować
w miejscach, w których występująsubstancje albo opary powodujące
korozję, ani w ich pobliżu. Narażenie elektrycznego siłownika na korozję
może uszkodzićwewnętrzne elementy urządzenia i spowodować
utratęgwarancji.
OSTRZEŻENIE: Połączenia elektryczne siłownika musząbyćwykonane
zgodnie z odpowiednimi przepisami. Aby uniknąć obrażeń, uszkodzenia
sprzętu lub innego mienia, należy zawsze odłączyćzasilanie przed
przystąpieniem do wszelkich prac związanych z okablowaniem.
Aby uniknąć niebezpieczeństwa uszkodzenia mienia, należy używać
urządzenia wyłącznie do tego, do czego zostało przeznaczone.
OSTRZEŻENIE: Obwody drukowane siłownika sąwrażliwe na
elektryczność statyczną. Należy zachowaćodpowiednie środki
ostrożności.
OSTRZEŻENIE: Przed wykonaniem podłączenia elektrycznego należy
odłączyćwszystkie zasilacze.
Aby całkowicie odłączyćurządzenie od zasilania, może byćkonieczne
wykonanie odłączenia w kilku miejscach. Dotknięcie elementów
będących pod niebezpiecznym napięciem może spowodować
porażenie i poważne obrażenia lub nawet śmierć.
WAŻNE: Siłownika elektrycznego ze sprężynowym urządzeniem powrotnym
służącego do regulacji proporcjonalnej należy używaćdo sterowania urządzeniami
tylko w normalnych warunkach pracy. Jeśli awaria lub wadliwe działanie elektrycznego
siłownika mogłoby doprowadzićdo obrażeńciała lub uszkodzenia sterowanego,
względnie innego, urządzenia, w systemie sterowania należy zastosowaćdodatkowe
środki ostrożności. W takim wypadku należy zainstalowaći utrzymywaćinne
urządzenia, na przykład systemy nadzoru lub alarmowe, regulatory zabezpieczające
lub ograniczające, mające na celu ostrzeganie lub zabezpieczenie przed awariąlub
wadliwym działaniem siłownika elektrycznego.
WAŻNE: Używanie nadmiernej siły podczas obsługi ręcznej lub stosowanie do tego
narzędzi elektrycznych może trwale uszkodzićwewnętrzne elementy siłownika.
Wkońcowym położeniu opór podczas obracania korby wzrasta i nie należy
przestawiaćpiasty siłownika poza to położenie.
Informacje zawarte w tym dokumencie mogąulec zmianie bez powiadomienia

S9210-BxC / S9220-BxC18
Kody do zamówienia produktu
Dane techniczne
S 9 2 10 - B D C- 31 A 2-PUNKTOWY siłownik
z 2 przełącznikami pomocniczymi
-
A
B
C
=
=
=
=
bez czujników
z czujnikiem temperatury otoczenia
z czujnikiem kanału
z czujnikiem kanału i otoczenia
31
32
33
34
=
=
=
=
łącznik 10 mm
łącznik 11 mm
łącznik 12 mm
łącznik 14 mm
D
G= =230 V AC 24 V AC/DC
10
20= =10 Nm 20 Nm
Kody produktów S9210-BGC-xxx S9220-BGC-xxx S9210-BDC-xxx S9220-BDC-xxx
ON/OFF
Zasilanie 24 V AC (19,2–28,8 V AC) przy/60 Hz
Klasa 2 (Ameryka Północna) lub SELV (Europa) 230 V AC (198–264 V AC) przy 50/60 Hz
Zasilanie
– W ruchu 26 VA 0,12 A 0,15 A
– W położeniu zatrzymania 9,3 VA 0,09 A
24 V DC (21,6–26,4 V DC), klasa 2 (Ameryka Północna) lub SELV (Europa) ---
– W ruchu 15,6 W 17,6 W ---
– W położeniu zatrzymania 2,6 W 2,8 W ---
Moc transformatora
– Minimalna na siłownik 25 VA --- 25 VA ---
Sygnałwejściowy/regulacje --- --- --- ---
Przełącznik pomocniczy Dwa jednobiegunowe, dwupołożeniowy (SPDT), podwójnie izolowane przełączniki ze stykami pozłacanymi typu Flash:
AC 24 V, 50 VA Pilot Duty;
AC 120 V, 5,8 A opornościowe, 1/4 hp, 275 VA Pilot Duty;
AC 240 V, 5,0 A opornościowe, 1/4 hp, 275 VA Pilot Duty
Sprężynowe urządzenie powrotne Kierunek obrotu zależy od sposobu montażu siłownika:
Strona A, czoło siłownika odwrócone od przepustnicy – obroty w lewo;
Strona B, czoło siłownika odwrócone od przepustnicy – obroty w prawo;
Moment obrotowy ruchu
isprężynowego urządzenia
powrotnego 10 Nm 20 Nm w wypadku jednego siłownika; 10 Nm 20 Nm w wypadku jednego siłownika;
Zakres obrotu Opcjonalnie
Regulowany punkt zatrzymania M9210-
603
Opcjonalnie
Regulowany punkt zatrzymania M9220-
603
Opcjonalnie
Regulowany punkt zatrzymania M9210-
603
Opcjonalnie
Regulowany punkt zatrzymania M9220-
603
Regulacja w zakresie 30–90°, obroty w prawo lub w lewo, mechanicznie ograniczone do 90°
Czas obrotu
– Zasilanie włączone (w ruchu) 24–57 sekund dla obciążenia 10 Nm
we wszystkich warunkach pracy 24–57 sekund dla 0–20 Nm we wszystkich warunkach pracy 24–57 sekund dla obciążenia 10 Nm we wszystkich warunkach pracy 24–57 sekund dla 0–20 Nm we wszystkich warunkach pracy
Nominalnie 35 sekund przy pełnym obciążeniu nominalnym
– Zasilanie wyłączone (powrót za
pomocąsprężyny)
11–15 sekund dla 0–10 Nm
w temperaturze pokojowej
Maksymalnie 35 sekund
dla obciążenia 0–10 Nm w
temperaturze –30°C
Maksymalnie 130 sekund
dla obciążenia 0–10 Nm w
temperaturze –40°C
11–15 sekund dla 0–20 Nm
w temperaturze pokojowej
Maksymalnie 35 sekund
dla obciążenia 0–20 Nm w
temperaturze –30°C
Maksymalnie 130 sekund
dla obciążenia 0–20 Nm w
temperaturze –40°C
11–15 sekund dla 0–10 Nm
w temperaturze pokojowej
Maksymalnie 35 sekund
dla obciążenia 0–10 Nm w
temperaturze –30°C
Maksymalnie 130 sekund
dla obciążenia 0–10 Nm w
temperaturze –40°C
11–15 sekund dla 0–20 Nm
w temperaturze pokojowej
Maksymalnie 35 sekund
dla obciążenia 0–20 Nm w
temperaturze –30°C
Maksymalnie 130 sekund
dla obciążenia 0–20 Nm w
temperaturze –40°C
Cykle 60 000 pełnych cykli skoku; 1 500 000 zmian położenia
Poziom słyszalnego szumu
– Zasilanie włączone (w ruchu) <66 dBA w odległości 1 m
– Zasilanie włączone (zatrzymanie) <18 dBA w odległości 1 m
– Zasilanie wyłączone (powrót za
pomocąsprężyny)
<66 dBA w odległości 1 m
Połączenia elektryczne
(Siłownik i przełączniki
pomocnicze) Przewód bezhalogenowy 1,2 m z żyłami 18 AWG (0,75 mm2)
Połączenia rurki izolacyjnej Zintegrowane złącza do 10 mm elastycznej rurki metalowej
Połączenia mechaniczne
– Dostępny standardowy
zacisk wałka Wałki kwadratowe 10, 11, 12 i 14 mm
Obudowa aluminiowa NEMA 2 (klasa IP54) przy wszystkich położeniach montażu
Warunki otoczenia
– Praca Od –40 do 55°C; maksymalna wilgotność względna 90%, bez kondensacji
– Przechowywanie Od –65 do 85°C; maksymalna wilgotność względna 95%, bez kondensacji
Ciężar wysyłkowy 2,9 kg 3,5 kg
Wymiary Zob. rys. 1
Zgodność Dyrektywa kompatybilności elektromagnetycznej 2004/108/WE
Dyrektywa niskonapięciowa 2006/95/WE
