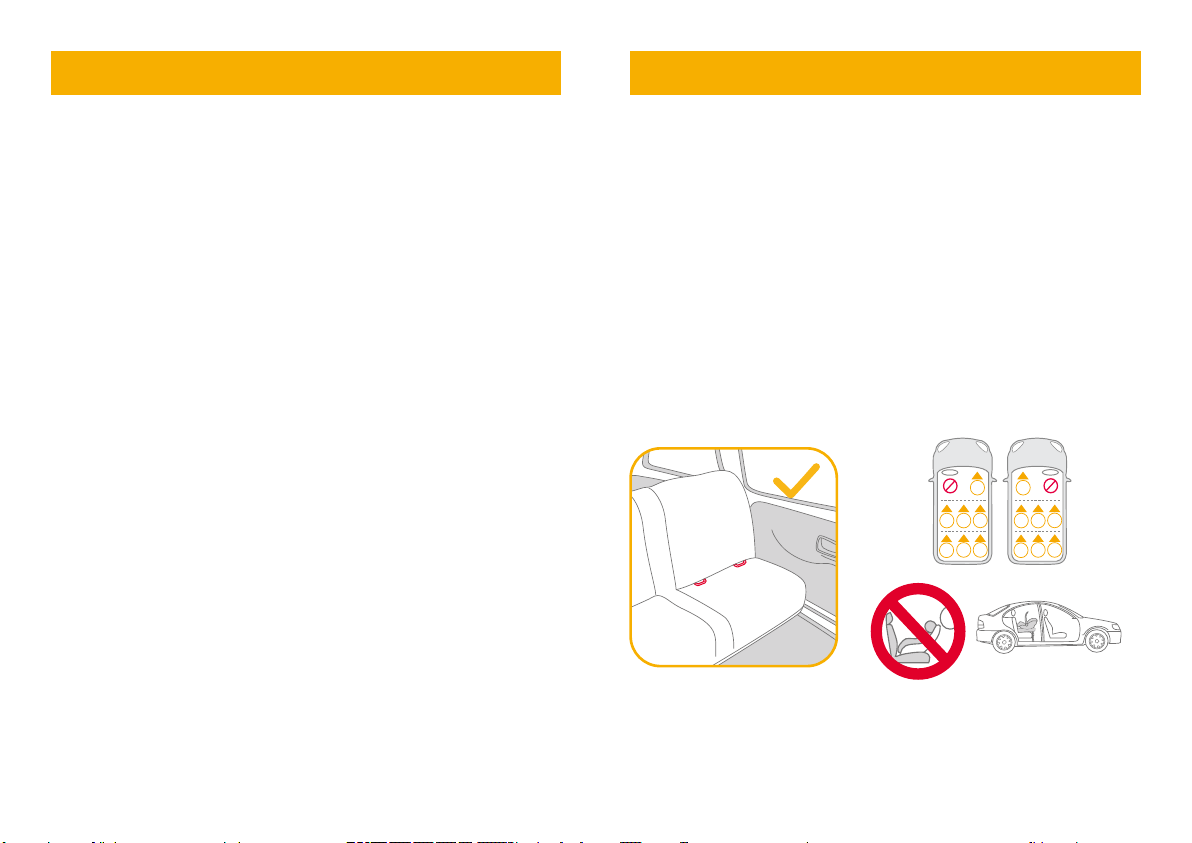

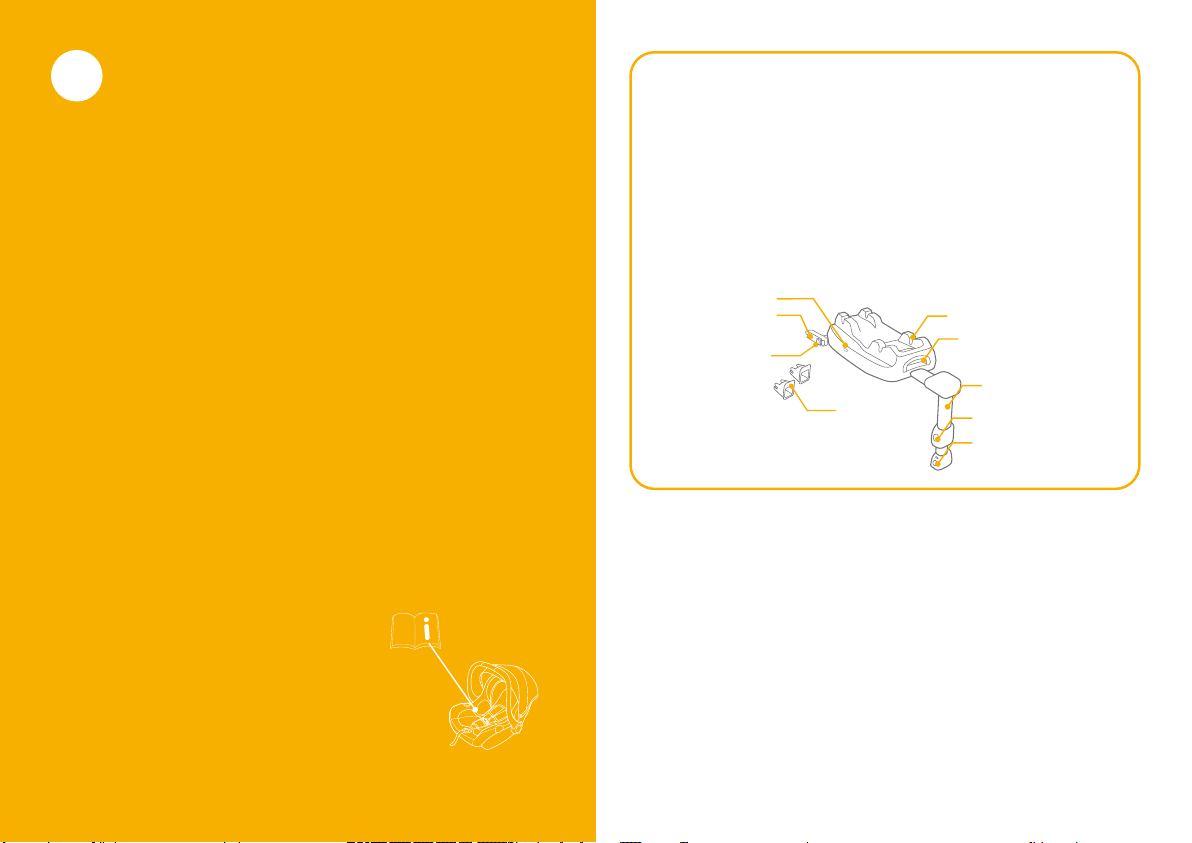

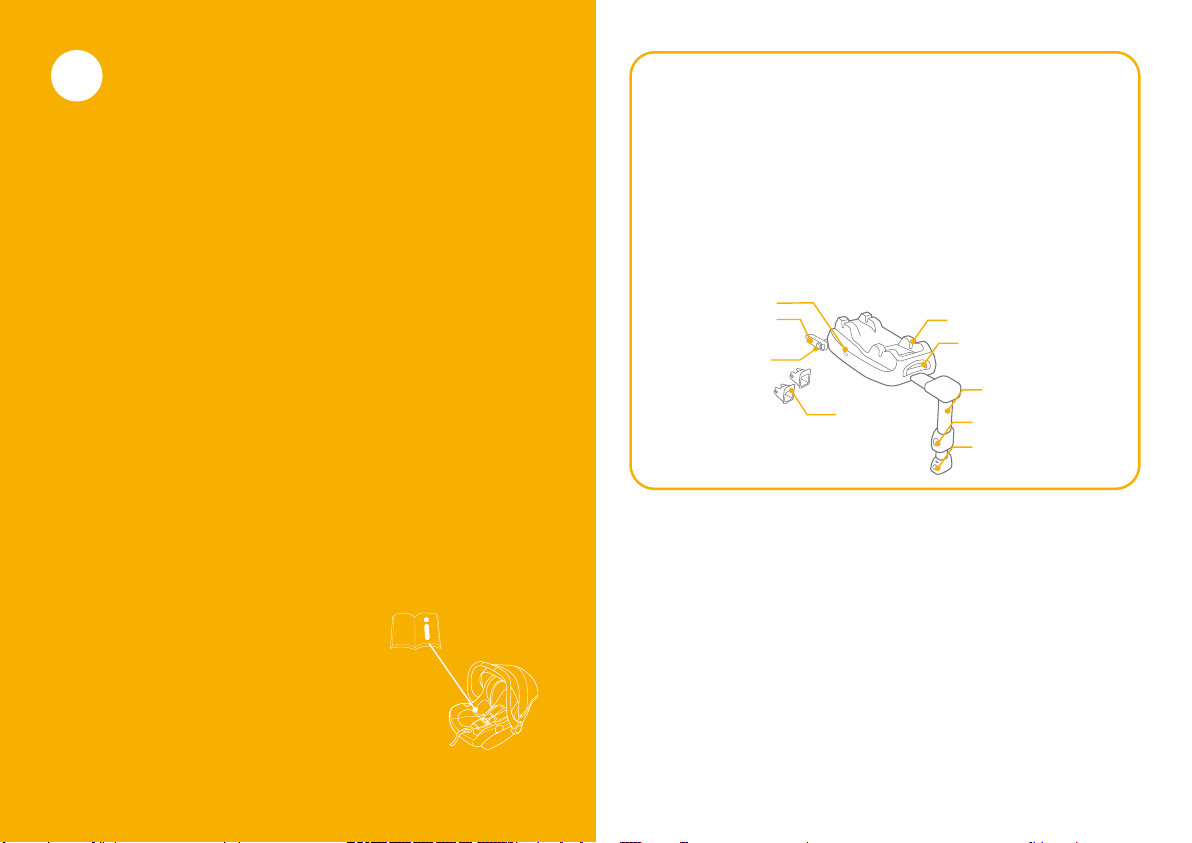

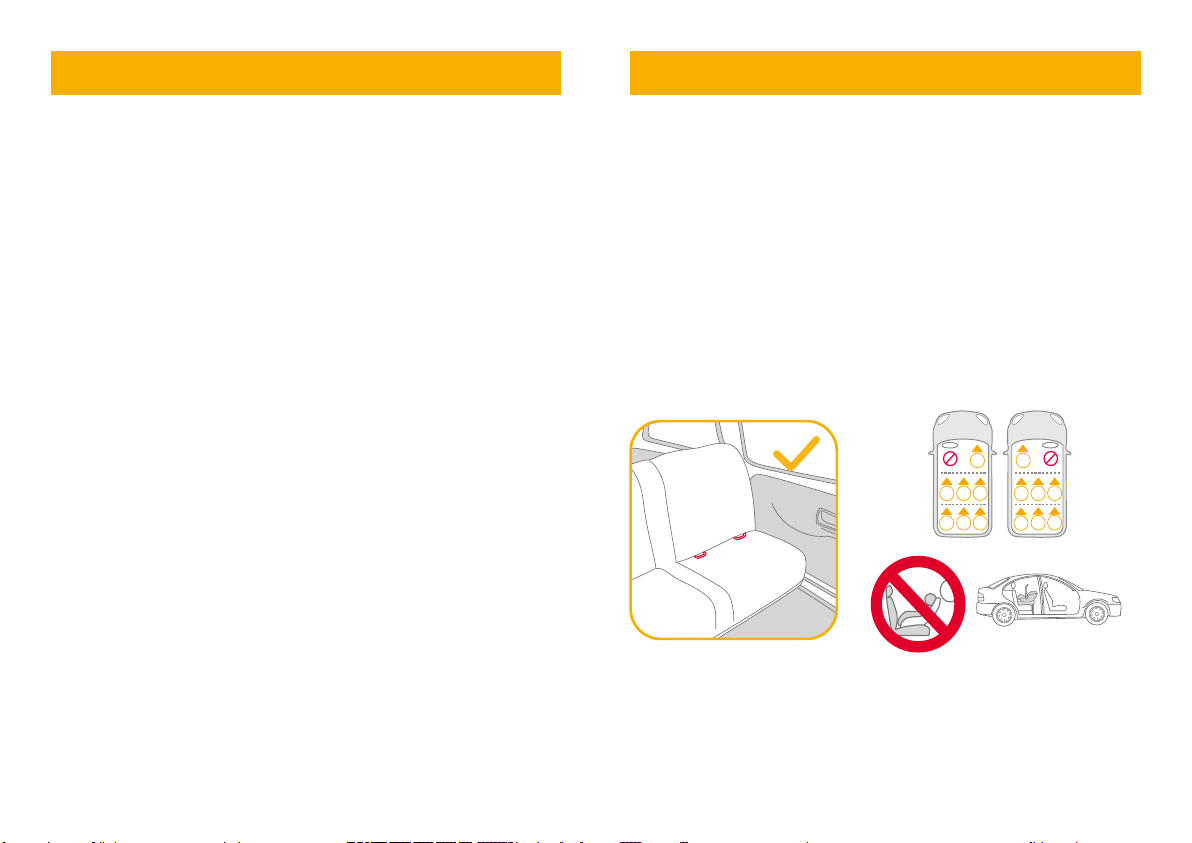

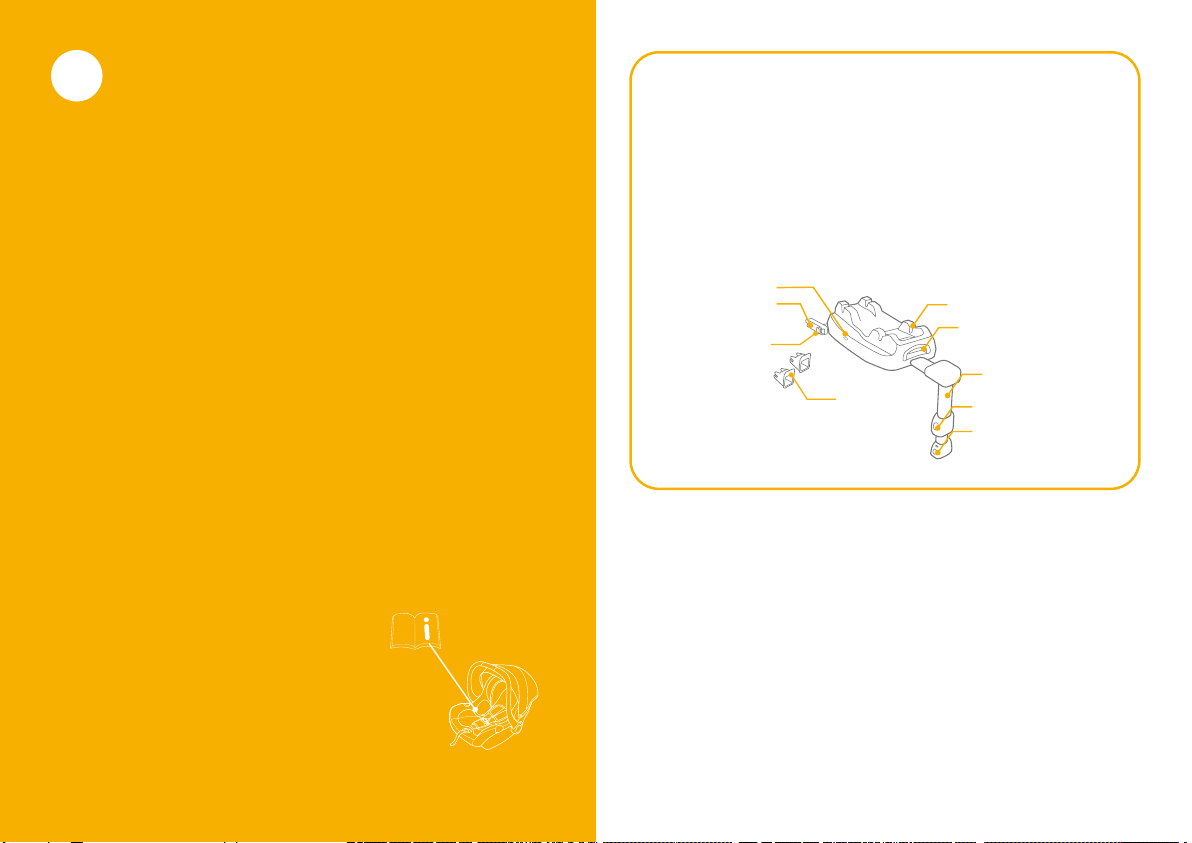

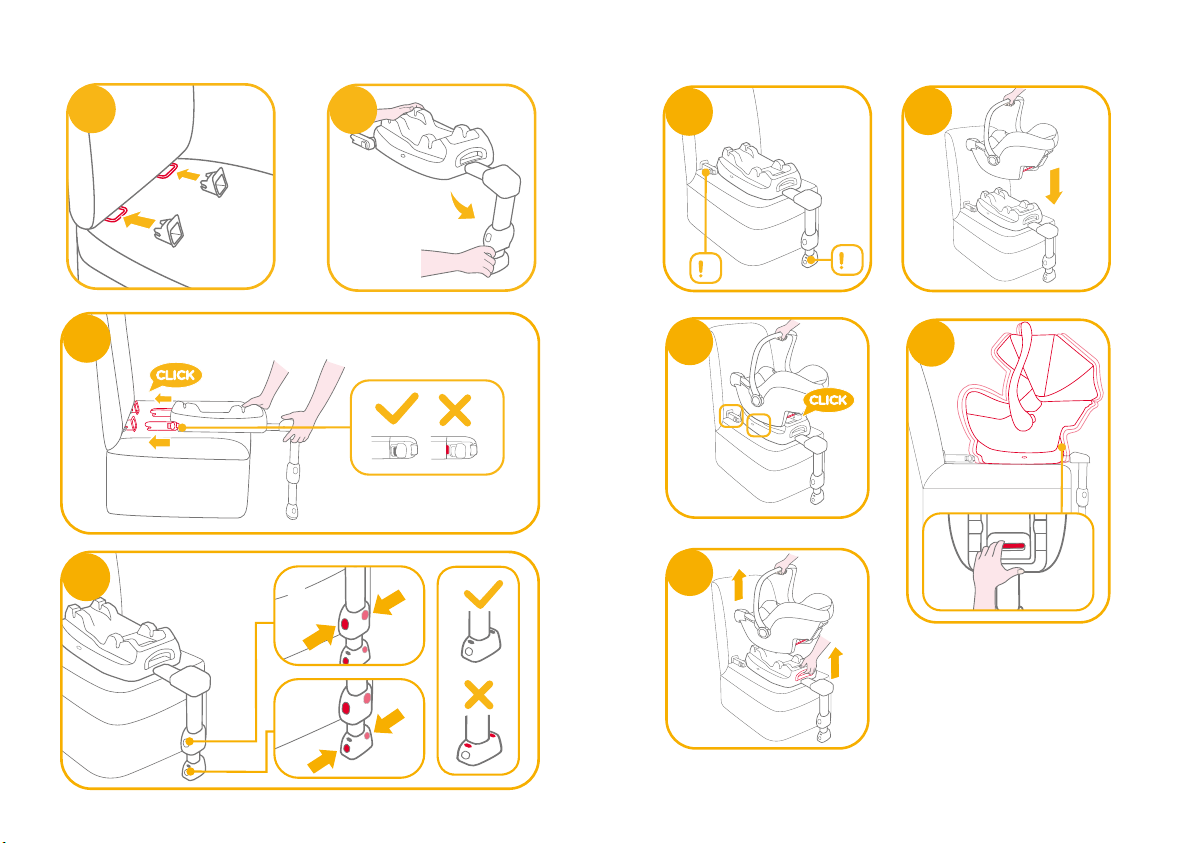

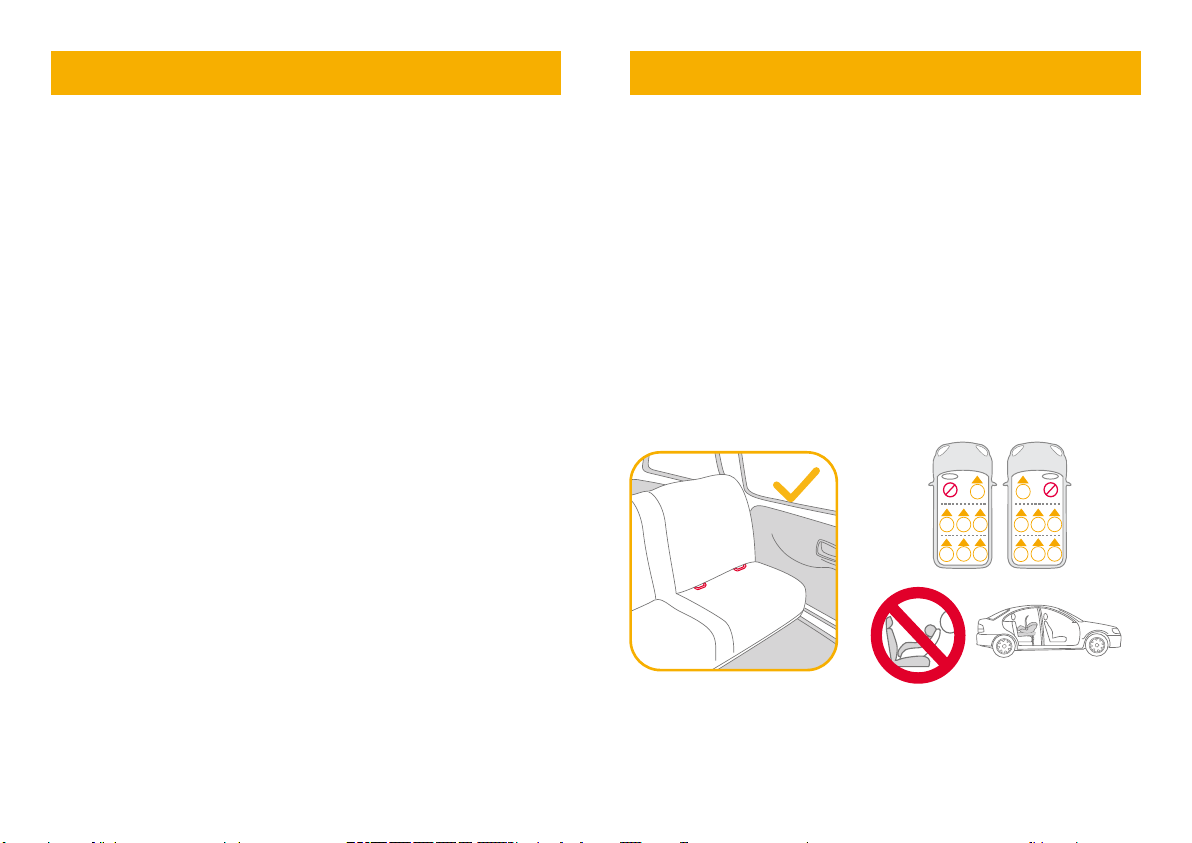

1. Encaixe os guias ISOFIX nos pontos de fixação ISOFIX. 1Os guias
ISOFIX podem proteger a superfície do banco do veículo contra
roturas. Também servem para guiar os conectores ISOFIX.
2. Desdobre a perna de carga a partir do compartimento de
armazenamento. 2
3. Alinhe os conectores ISOFIX com os guias ISOFIX e, em seguida,
encaixe ambos os conectores ISOFIX nos pontos de fixação ISOFIX.
3
!Certifique-se de que ambos os conectores ISOFIX estão
corretamente encaixados nos pontos de fixação ISOFIX. Deverá
ouvir dois cliques e a cor dos indicadores de ambos os conectores
ISOFIX deverá ser completamente verde. 3-1
!Certifique-se de que a base está firmemente instalada puxando por
ambos os conectores ISOFIX.
4. Depois de colocar a base no banco do veículo, estique a perna de
carga até ao piso do veículo 4. Se o indicador da perna de carga
apresentar a cor verde, significa que a instalação está correta e a
cor vermelha significa que a instalação está incorreta. 4-3
!A perna de apoio tem 24 posições. Quando o indicador da perna de
carga apresentar a cor vermelha, significa que a perna de carga está
numa posição incorreta.
!Certifique-se de que a perna de apoio está em contacto com o piso
do veículo.
!Aperte o botão de desbloqueio da perna de carga e, em seguida,
encurte a perna de carga para cima.
5. A ilustração apresenta a base totalmente montada. 5
!Os conectores ISOFIX devem estar encaixados e bloqueados nos
pontos de fixação ISOFIX. 5-1
Instalação com base
ver imagens 1- 10
!A perna de apoio deve estar corretamente instalada com o indicador
em cor verde. 5-2
6. Pressione o transportador na base 6, se o dispositivo de retenção
estiver corretamente encaixado, o indicador do dispositivo
apresentará a cor verde. 7
!Puxe pelo transportador para se certificar de que o mesmo se
encontra corretamente encaixado na base.
7. Pressione o botão de desbloqueio da base e empurre a base para
trás contra o banco do veículo até que esteja apertado. 8
8.
Para desencaixar o módulo transportador
9
-2, levante-o enquanto
pressiona o botão de desbloqueio do módulo transportador.
9
-1
9. Para remover a base, pressione primeiro o botão de bloqueio
secundário 10 -1 e, em seguida, o botão 10 -2 nos conectores
ISOFIX antes de remover a base do banco do veículo. 10
