Jula 660-042 User manual

Bruksanvisning för väggskåp
Bruksanvisning for veggskap
Instrukcja obsługi regału ściennego
User instructions for wall cabinet
660-042

SE - Bruksanvisning i original
NO - Bruksanvisning (Oversettelse av original bruksanvisning)
PL - Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji)
EN - Operating instructions (Translation of the original instructions)
Date of production: 2015-06-08
© Jula AB

SVENSKA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
TEKNISKA DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
NORSK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
TEKNISKE DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
POLSKI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
DANE TECHNICZNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
MONTAŻ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
ENGLISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
ASSEMBLY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

SE
4
Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov.
TEKNISKA DATA
Mått B120 x H60 x D20 cm
Vikt 15 kg
MONTERING
1. Placera den övre panelen vertikalt med bakkanten mot golvet.
2. I ena kanten av den övre panelen nns 3 hål, avsedda för dörrarna. Denna kant ska vara vänd
från golvet.
– Montera vänster och höger sidopanel med tappar och skruvar.
– Montera mittpanel I och II med tappar och skruvar. Var noga med att inte blanda ihop
dem. Mittpanel II har en dubbel tätning på framkanten.
3. Res upp den delvis monterade hyllan och montera bakpanelen med tappar och skruvar.
4. Lägg den delvis monterade hyllan med baksidan mot golvet.
– För in den övre svängtappen på respektive dörr i motsvarande hål på den övre panelen.
– Passa in den nedre svängtappen på respektive dörr mot hålen i bottenpanelen och
montera bottenpanelen på sido- och mittpanelerna med tappar och skruvar.
5. Skruva fast de två upphängningsdonen på bakpanelens bakkant.
6. Passa in ett dörrlås i varje dörr och montera med bricka och mutter.
7. Dra åt alla skruvförband stadigt. Montera hyllbärare och hyllplan.
8. Sätt upp skåpet på väggen med träskruv eller med betongankaren och skruv. Använd skruvar
som passar för underlaget och som klarar vikten av skåpet och innehållet.
Bruksanvisning för
väggskåp
SVENSKA

SE
5

SE
6
Nr Benämning Antal
1 Övre panel 1
2 Mittpanel 2
3 Upphängningsdon 2
4 Skruv M5 x 8 24
5 Skruv M5 24
6 Höger sidopanel 1
7 Bakpanel 3
8 Upphängningsdon 18
9 Hyllplan 6
10 Höger dörr 1
11 Bottenpanel 1
12 Lås 2
13 Vänster dörr 1
14 Vänster sidopanel 1
15 Bricka 6

NO
7
Les bruksanvisningen nøye før bruk.
Ta vare på den for fremtidig bruk.
TEKNISKE DATA
Mål B120xH60xD20mm
Vekt 15 kg
MONTERING
1. Plasser det øvre panelet vertikalt med bakkanten mot gulvet.
2. Langs den ene kanten av det øvre panelet er det tre hull til dørene. Denne kanten skal være
vendt vekk fra gulvet.
– Monter venstre og høyre sidepanel med tapper og skruer.
– Monter midtpanel I og II med tapper og skruer. Pass på at du ikke forveksler dem.
Midtpanel II har en dobbelt tetning på fremkanten.
3. Sett opp den delvis monterte hyllen og monter bakpanelet med tapper og skruer.
4. Legg den delvis monterte hyllen med baksiden ned mot gulvet.
– Sett den øvre dreietappen på hver dør inn i motsvarende hull på det øvre panelet.
– Innrett den nedre dreietappen på hver dør mot hullene i bunnpanelet og monter
bunnpanelet på side- og midtpanelene med tapper og skruer.
5. Skru fast de to opphengsfestene på bakpanelets bakkant.
6. Sett en dørlås i hver dør og fest dem med skiver og muttere.
7. Stram alle skrueforbindelser skikkelig. Monter hylleholdere og hylleplater.
8. Skru skapet opp på veggen med treskruer eller betongankere og skruer. Bruk skruer som er
egnet til veggen og tåler vekten av skapet pluss skapets innhold.
Bruksanvisning for
veggskap
NORSK

NO
8

NO
9
Nr. Betegnelse Antall
1 Øvre panel 1
2 Midtpanel 2
3 Opphengsfeste 2
4 Skrue M5 X 8 24
5 Skrue M5 24
6 Høyre sidepanel 1
7 Bakpanel 3
8 Opphengsfeste 18
9 Hylleplate 6
10 Høyre dør 1
11 Bunnpanel 1
12 Lås 2
13 Venstre dør 1
14 Venstre sidepanel 1
15 Skive 6

PL
10
Przed użyciem uważnie przeczytaj instrukcję obsługi!
Zachowaj ją naprzyszłość.
DANE TECHNICZNE
Wymiary szer.120cmx wys.60cmx gł.20cm
Masa 15kg
MONTAŻ
1. Ustaw panel górny pionowo tak, by jego tylna krawędź była skierowana wstronę podłogi.
2. Na jednej zkrawędzi panelu górnego znajdują się trzy otwory przeznaczone do montażu
drzwi. Ta krawędź ma być skierowana wstronę przeciwną do podłogi.
– Użyj sworzni iśrub do zamontowania lewego iprawego panelu bocznego.
– Użyj sworzni iśrub do zamontowania panelu środkowego I iII. Uważaj, aby ich nie
pomylić. Panel środkowy II ma podwójną uszczelkę naprzedniej krawędzi.
3. Podnieś częściowo złożony regał izamontuj panel tylny sworzniami iśrubami.
4. Ułóż częściowo złożony regał tylną stroną napodłodze.
– Wprowadź górny sworzeń obrotowy każdego ze skrzydeł drzwi wodpowiedni otwór
wpanelu górnym.
– Dopasuj dolny sworzeń obrotowy każdego ze skrzydeł drzwi do otworu wpanelu dolnym,
anastępnie przymocuj panel dolny do paneli środkowych ibocznych sworzniami iśrubami.
5. Przykręć obydwie zawieszki do tylnej krawędzi panelu tylnego.
6. Włóż zamki do otworów wdrzwiach iprzymocuj je podkładką inakrętką.
7. Mocno dokręć wszystkie połączenia śrubowe. Zamontuj wsporniki półek ipółki.
8. Zawieś regał na ścianie, używając wkrętów dodrewna lub wkrętów dobetonu zkołkiem. Użyj
wkrętów przeznaczonych do danego podłoża, które wytrzymają masę regału ijego zawartości.
Instrukcja obsługi
regału ściennego
POLSKI

PL
11

PL
12
Lp. Nazwa Liczba
1 Panel górny 1
2 Panel środkowy 2
3 Zawieszka 2
4 Śruba M5x8 24
5 ŚrubaM5 24
6 Prawy panel boczny 1
7 Panel tylny 3
8 Zawieszka 18
9 Półka 6
10 Prawe skrzydło drzwi 1
11 Panel dolny 1
12 Zamek 2
13 Lewe skrzydło drzwi 1
14 Lewy panel boczny 1
15 Podkładka 6

EN
13
Read the user instructions carefully before use!
Save these instructions for future reference.
TECHNICAL DATA
Dimensions W120 x H60 x D20 cm
Weight 15 kg

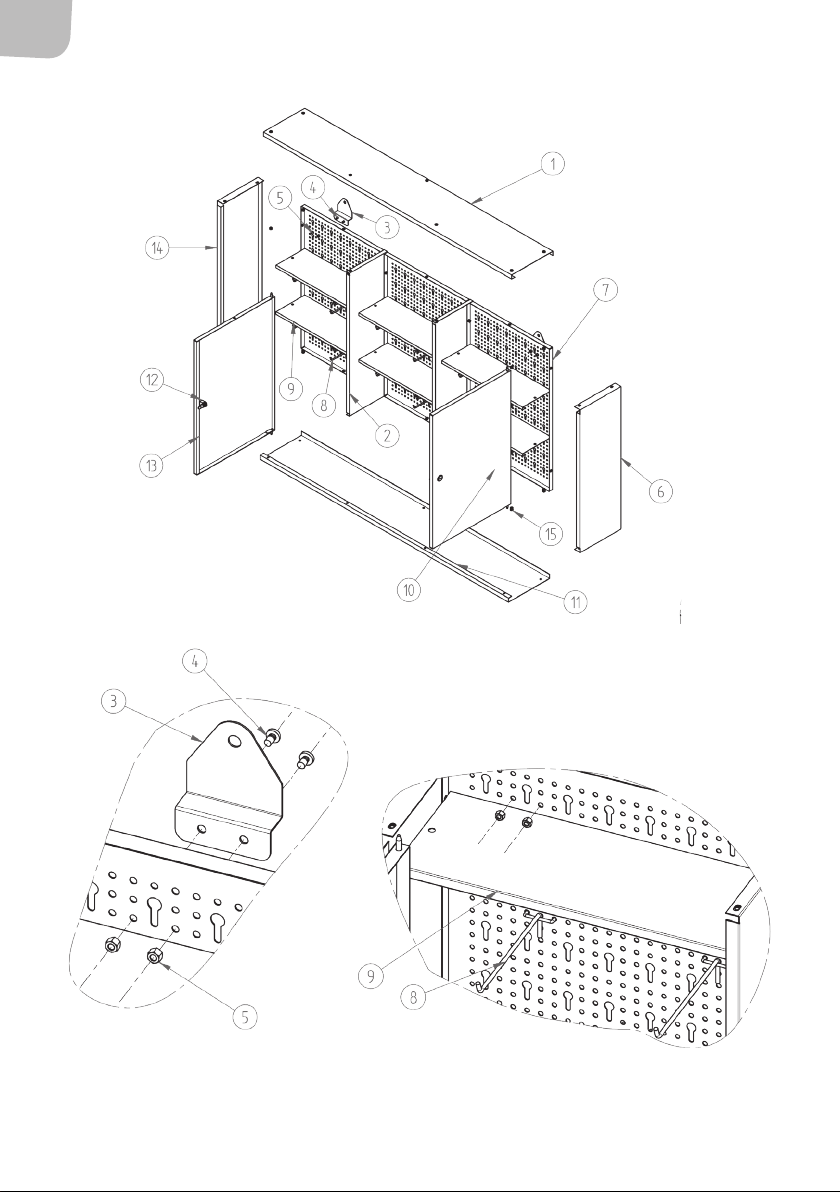

ASSEMBLY
1. Place the upper panel vertically with the rear end against the oor.
2. There are 3 holes at one edge of the top panel intended for the doors. This edge must face
away from the oor.
– Assemble the left and right-hand side panels with pins and screws.
– Assemble the centre panel I and II with pins and screws. Exercise care not to mix them up.
Centre panel II has a double seal on the front edge.
3. Lift up the partially assembled shelf and t the rear panel with pins and screws.
4. Place the partially assembled shelf with the rear towards the oor.
– Insert the upper pivot on each door in the corresponding holes on the upper panel.
– Align the lower pivot on each door with the holes in the bottom panel and t the bottom
panel on the side and centre panels with pins and screws.
5. Fasten the two mounting brackets on the rear edge of the rear panel.
6. Align the door locks in each door and t the washer and nut.
7. Tighten all bolted joints rmly. Assemble the shelf supports and shelves.
8. Put the cabinet on the wall with wood screws or with concrete anchors and screws. Use screws
suitable for the substrate and which can support the weight of the cabinet and contents.
User instructions for
wall cabinet
ENGLISH

EN
14

EN
15
No. Designation Qty
1 Upper panel 1
2 Centre panel 2
3 Mounting bracket 2
4 Screw M5 x 8 24
5 Screw M5 24
6 Right side panel 1
7 Rear panel 3
8 Mounting bracket 18
9 Shelf 6
10 Right-hand door 1
11 Bottom panel 1
12 Lock 2
13 Left-hand door 1
14 Left side panel 1
15 Washer 6

Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon
67 90 01 34.
Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG
www.jula.no
Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie
znaszym działem obsługi klienta pod numerem: 22 338 88 88
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0511-34 20 00
Jula AB, Box 363, 532 24 SKARA
www.jula.se
Jula reserves the right to make changes. In the event of problems, please contact our service department.
www.jula.com
