JUNO TL214LED User manual

IMPORTANT SAFETY/OPERATING INSTRUCTIONS
1. Read and save all instructions.
2. Do not install this Trac in wet locations.
3. Do not install any fixture assembly closer than 6 inches from
any curtain or similar combustible material.
4. Trac intended to be connected to 12 volt secondary of an
isolated type transformer supply.
5. Use only fixtures and fittings intended for use with Juno TL Series Trac.
6. Do not exceed 20 amp capacity of Trac 12 (240 watts at 12 volts)
or 25 amp capacity of Trac 12/25 (300 watts at 12 volts).
7. Reference local electrical/building codes for approved
wiring techniques.
CAUTION
• To reduce the risk of fire and electric shock, use only with JUNO
TL Series track systems.
• For use with JUNO TL Series and TF Series Power Units.
INSTRUCTIONS PERTAINING TO A RISK OF FIRE OR INJURY
IMPORTANT SAFETY INSTRUCTIONS
WARNING
To reduce the risk of FIRE OR INJURY:
• Turn off power and allow to cool before repositioning or
replacing TL214LED luminaire.
• Keep luminaire away from materials that may burn.
• Do not operate luminaire with a missing or damaged Optic Lens
that covers the LEDs.
FIXTURE INSTALLATION
1. To install the TL214LED luminaire on TL Series Trac, orient the
TL214LED perpendicular to the trac and insert the contacts into
the trac channel.

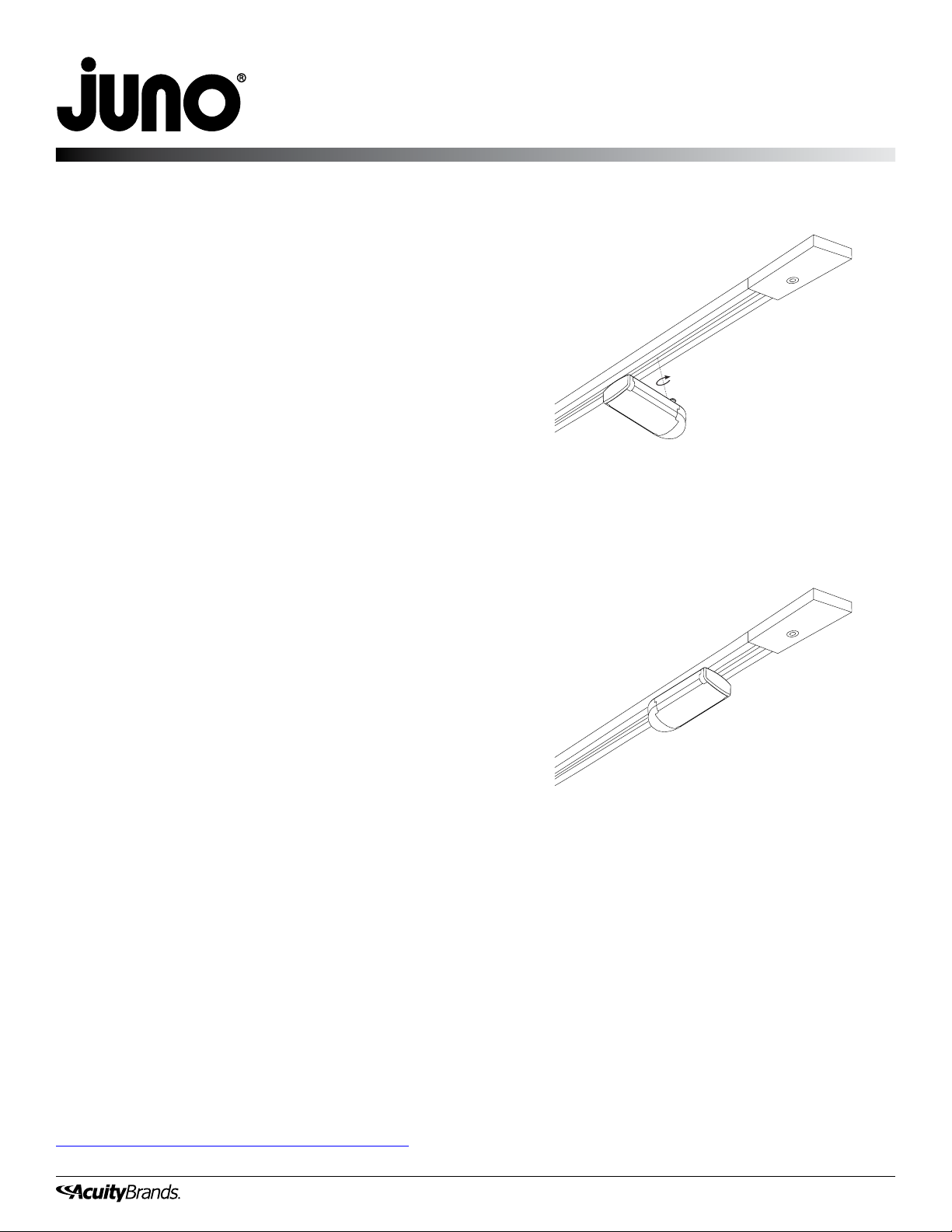

2. Rotate the luminaire one-quarter turn (90˚) in either direction (Fig. 1)
until the contacts “snap” into the trac channel (luminaire will be
parallel to trac as shown in Fig. 2) to ensure contact with the
trac buss bars.
3. Repeat steps 1 and 2 above for all TL214LED luminaires
being installed.
4. Apply power to the system and confirm the voltage at the first
luminaire. The voltage at the first luminaire should not continuously
exceed 12 volts or the luminaire life will be degraded. If the voltage
exceeds 12 volts at the first luminaire, additional load must be added
to the power supply to reduce the system voltage. Contact Juno
Product Services if an overvoltage situation cannot be resolved.
90˚
Fig. 1
Fig. 2
For Juno TL214LED
INSTALLATION INSTRUCTIONS
1 of 1
1300 S. Wolf Road • Des Plaines, IL 60018 • Phone [phone] • Visit us at www.acuitybrands.com/juno-trac
©2017 Acuity Brands Lighting, Inc Rev 3/17 P3414
WARRANTY
Limited warranty located at:
www.acuitybrands.com/CustomerResources/Terms_and_conditions.aspx
Technical Services Phone [phone]

Para TL214LED de Juno
INSTRUCCIONES DE INSTALACIÓN
90˚
Figura 1
Figura 2
INSTRUCCIONES IMPORTANTES DE SEGURIDAD/OPERACIÓN
1. Lea y guarde todas las instrucciones.
2. No instale este Trac en lugares húmedos.
3. No instale ningún ensamblaje de accesorio a menos de 6 pulgadas
de cualquier cortina o material combustible similar.
4. Los Trac están destinados para ser conectados al secundario de 12
voltios de una fuente de energía de transformador de tipo aislado.
5. Sólo use accesorios y herrajes destinados al uso con Trac Juno de
la Serie TL.
6. No exceda la capacidad de 20 amperios del Trac 12 (240 vatios a
12 voltios) o capacidad de 25 amperios del Trac 12/25 (300 vatios a
12 voltios).
7. Refiérase a los códigos eléctricos/construcción locales para las
técnicas de alambrado aprobados.
ADVERTENCIA
• Para reducir el riesgo de incendio y descarga eléctrica, sólo use
con sistemas de pista JUNO de la Serie TL.
• Para uso con Unidades de Poder JUNO de la Serie TL y TF.
INSTRUCCIONES RELACIONADAS AL RIESGO DE INCENDIO
O LESIONES INSTRUCCIONES IMPORTANTES DE SEGURIDAD
PRECAUCIÓN
Para reducir el riesgo de INCENDIO O LESIÓN:
• Apague la energía y permita que se enfríe antes de cambiar la
posición o reemplazar la lámpara TL214LEDX.
• Mantenga la lámpara alejada de materiales que se puedan incendiar.
• No opere la lámpara sin el Lente Óptico que cubre los LEDs o con
uno que esté dañado.
INSTALACIÓN DEL ACCESORIO
1. Para instalar la lámpara TL214LEDX en Trac de la Serie TL, oriente
la TL214LEDX perpendicular al trac e inserte los contactos en el
canal del trac.
2. Gire la lámpara un cuarto de giro (90º) en cualquier dirección
(Figura 1) hasta que los contactos “chasqueen” en el canal del
trac (la lámpara estará paralela al trac como se muestra en la
Figura 2) para asegurar el contacto con las barras de conexión
del trac.
3. Repita los pasos 1 y 2 anteriores para todas las lámparas
TL214LEDX que se estén instalando.
4. Aplique la energía al sistema y confirme el voltaje en la primera
lámpara. El voltaje en la primera lámpara no debería de exceder
continuamente los 12 voltios o se disminuirá la vida útil de la lámpara.
Si el voltaje excede los 12 voltios en la primera lámpara, se debe
agregar carga adicional a la fuente de energía para reducir el voltaje
del sistema. Póngase en contacto con el Servicio al Cliente de
Productos Juno si no se puede resolver una situación de sobrevoltaje.
1 de 1
1300 S. Wolf Road • Des Plaines, IL 60018 • Teléfono 800-323-5068 • Visítenos en www.acuitybrands.com/juno-trac
©2017 Acuity Brands Lighting, Inc Rev 3/17 P3414
GARANTÍA
Garantía limitada ubicada en
www.acuitybrands.com/CustomerResources/Terms_and_conditions.aspx
Teléfono de servicio de técnicos [phone]
