Jydepejsen EOS User manual

Betjeningsvejledning - DK
Befeuerungsanleitung - D
User´s manual - GB
Mode d´emploi - F
Användarhandbok - S
EOS

1. Indledning
Tillykke med købet af din nye brændeovn. Du har sikkert allerede monteret brændeovnen og har måske haft
fyret op i den første gang. For de fleste af os er betjeningsvejledningen først noget, man tyr til, når alt andet
ikke virker – især hvis man har haft en brændeovn i huset i mange år. På trods af dette håber vi alligevel, at
du vil bruge lidt tid på at læse denne vejledning igennem, da brugen af en brændeovn er meget individuel
fra model til model. Man skal, før man får glæde af sin brændeovn, lære den at kende, hvilket ikke er van-
skeligt, men blot kræver lidt tålmodighed. For yderligere information om varme, brændefyring, forstyrrelser i
forbrændingen samt vedligeholdelse af brændeovnen, henvises til Jydepejsens hjemmeside www.jydepejsen.
com.
2. Opstilling
Brændeovne fra Jydepejsen er afprøvet og godkendt af afprøvningsinstitutter efter gældende lovkrav. Før
den endelige godkendelse af brændeovnen har den gennemgået diverse brandtekniske tests. Brændeovnen
er afprøvet med topudgang. Under afprøvningen er der benyttet birketræ med en fugtighed på 15 - 21%.
Du bør være opmærksom på, at din brændeovn installeres i overensstemmelse med gældende regler, be-
kendtgørelser og minimumsafstande til brændbart materiale. Se i øvrigt typeskiltet på ovnen.
Du bør også forsikre dig om at der kan tilføres tilstrækkelig forbrændingsluft,
også samtidigt med brugen af andre varme- og udsugningsanordninger. Huse i
dag er ofte så godt isolerede, at det vha. friskluftsventiler kan være nødvendigt
at tilføre frisk luft ude fra.
Er der eventuelt friskluftsriste, skal blokering af disse forhindres.
Du bør endvidere kontrollere, at vermiplader er monteret korrekt i brændkammeret. Placeringen af disse
kan ses på illustrationen i denne vejledning.
Gulv / underlag
Ovnen skal opstilles på et ikke-brændbart underlag - d.v.s. hvor der ikke er klinke-, flise- eller murstensgulv,
skal ovnen overholde kravene om afstanden til brændbart materiale under ovnen, som er gældende i det
pågældende land. Tag din forhandler med på råd.
Brændeovnen skal endvidere placeres på et underlag med tilstrækkelig bæreevne.

3. Garanti
På fabriksnye brændeovne fra Jydepejsen ydes 5 års garanti. Garantien dækker:
- Fabrikationsfejl.
- Gennembrænding af stålet, under forudsætning af, at der er fyret korrekt i brændeovnen.
Såfremt du har spørgsmål eller får behov for service i garantiperioden, bedes du henvende dig til din for-
handler, som vil være dig behjælpelig med en løsning. Du skal altid oplyse forhandleren om, hvilken model
du har købt, samt hvilket serienummer din brændeovn er forsynet med. Serienummeret er at finde på type-
skiltet, som sidder indvendigt på brænderumslågen.
Følgende forhold er ikke dækket af garantien:
- Transportskader.
- Følgeskader forårsaget ved brug af brændeovnen.
- Skader opstået som følge af fejlagtig brug, f.eks. ved overophedning. Dette undgås ved at følge
forskrifterne i betjeningsvejledningen.
Hvis uheldet er ude, og din brændeovn skal repareres under garantien, skal du kunne forevise dateret og
kvitteret faktura, hvorpå forhandlerens og ovnmodellens navn fremgår. Ved garantireparationer dækkes
omkostninger til nye reservedele og arbejdsløn af Jydepejsen A/S. Eventuelle omkostninger såsom arbejds-
løn til af- og genmontering af skorsten er kun dækket ved forudgående aftale med Jydepejsen A/S.
På brændeovnen er påmonteret dele som udsættes for et naturligt slid. Sådanne dele er ikke omfattet af
garantien, og man må påregne udskiftning af disse. Hvor ofte dette skal ske er individuelt, da det afhænger
af brugen af brændeovnen. Følgende dele på brændeovnen er sliddele:
- Vermiculiteplader
- Røgvenderplader
- Tætningsbånd
Endvidere omfatter garantien ikke glas, fedtsten og keramikkakler. Såfremt ovennævnte dele skal udskiftes,
kan disse bestilles hos din forhandler - se afsnittet om vedligeholdelse.
4. Produktbeskrivelse
EOS er en konvektionsovn som er bygget omkring et stålbrændkammer og beklædt med støbejern. Stø-
bejernet har den positive egenskab, at det på grund af en større masse akkumulerer varmen bedre, end
stålovnene gør det.
For at kompensere for det varmetab, der er i brændkammeret, i form af stråling gennem det store glas
areal, er ovnen udstyret med en bundplade i vermiculite, hvilket isolerer bedre end en stålbund med ryste-
rist. Dette resulterer i en langt bedre forbrænding.
For at opnå en god forbrænding er der to kriterier der skal være opfyldt:
- ovnen skal kunne holde glasset rent
- ovnen skal kunne leve optil gældende miljømæssige krav.

For at kunne leve op til dette, har Jydepejsen udviklet et luftsystem, som består af tre delsystemer (se ill.)
Opstartsluft:
Opstartsluften giver luft direkte ind i bunden af bålet gennem de forreste stykker vermiculite. Opstarsluften
er 100% åben når ovnens luftregulering er helt åben.
Forbrændingsluft:
Forbrændingsluften tilfører bålet en langt større mængde luft, og er med til at sikre en god forbrænding
gennem hele forløbet. Forbrændingsluften fungerer også som rudeskyl. På grund af den vertikale luftspalte
ned langs glassene, trækkes luften tværs over glassene og sikrer at de forbliver rene under forbrændingen.
Denne reguleres også via ovnens luftregulering.
Tertiærluft:
Tertiærluft tilføres gennem brændkammerets bagerste vermiculiteplade, og sikrer en sidste forbrænding af
gasser øverst i brændkammeret. Den tertiære luft er ikke regulerbar, hvilket forbedrer forbrændingen ved
min. tilførsel af forbrændingsluft.
Forbrændingsluft
TertiærluftOpstartsluft
LUFTTILFØRSEL

5. Fyringsvejledning
Det er meget vigtigt at sikre sig, at der er et godt træk i skorstenen. Det er alfa og omega, at skorstenen
arbejder sammen med brændeovnen. Din forhandler eller skorstensfejer vil være i stand til at rådgive dig
om dine skorstensforhold. Såfremt skorstenen ikke har været brugt i en længere periode, skal denne kon-
trolleres for blokeringer før ibrugtagning.
Det kan i nogle tilfælde være relevant med en installation af en spjældanordning, for at kunne styre trækket
i ovnen.

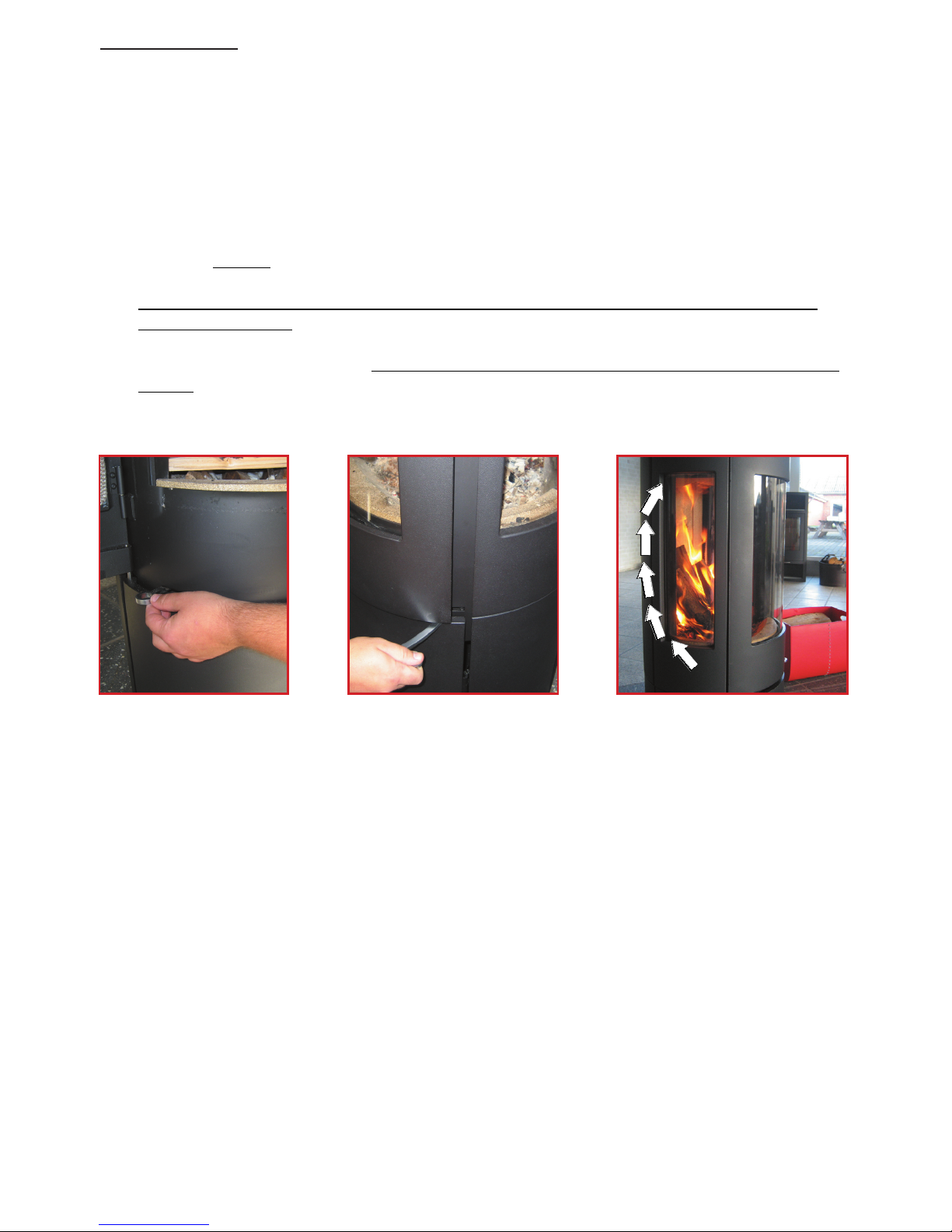

LUFTREGULERING
Forbrændingsluft
Opstartsluft
Lufthjul
Luft-
regulering

Vær opmærksom på at brændeovn og skorsten reagerer anderledes i henholdsvis varm og kold luft samt
blæst og stille vejr, og at der derfor kræves en anderledes regulering af lufttilførslen.
Når dette er på plads, er det vigtigt, at du får brændeovnen og skorstenen til at arbejde sammen. Det gør
du ved at følge denne vejledning og anvende let antændeligt brændsel i brændkammeret, indtil det gode
træk er opnået.
Det er vigtigt at bemærke sig, at malingen hærder ved de første optændinger. Det betyder, at brændeovnen
vil afgive røg og lugt, som vil være borte efter ca. 1 time. Dog kan udluftning i denne fase anbefales. Endvi-
dere bør du ikke røre brændeovnen, inden malingen er hærdet, da denne ellers kan skalle af.
Da ovnen også består af dele i pladestål, som i optændings- nedkølingsfasen giver sig, kan dette resultere
i en knitrelyd. Fænomenet er helt normalt for pladejernsdele, og kan ikke betragtes som en fejl på brænde-
ovnen.
Alle Jydepejsens brændeovne er intermitterende.
Den maksimale påfyldningshøjde er 35 cm.

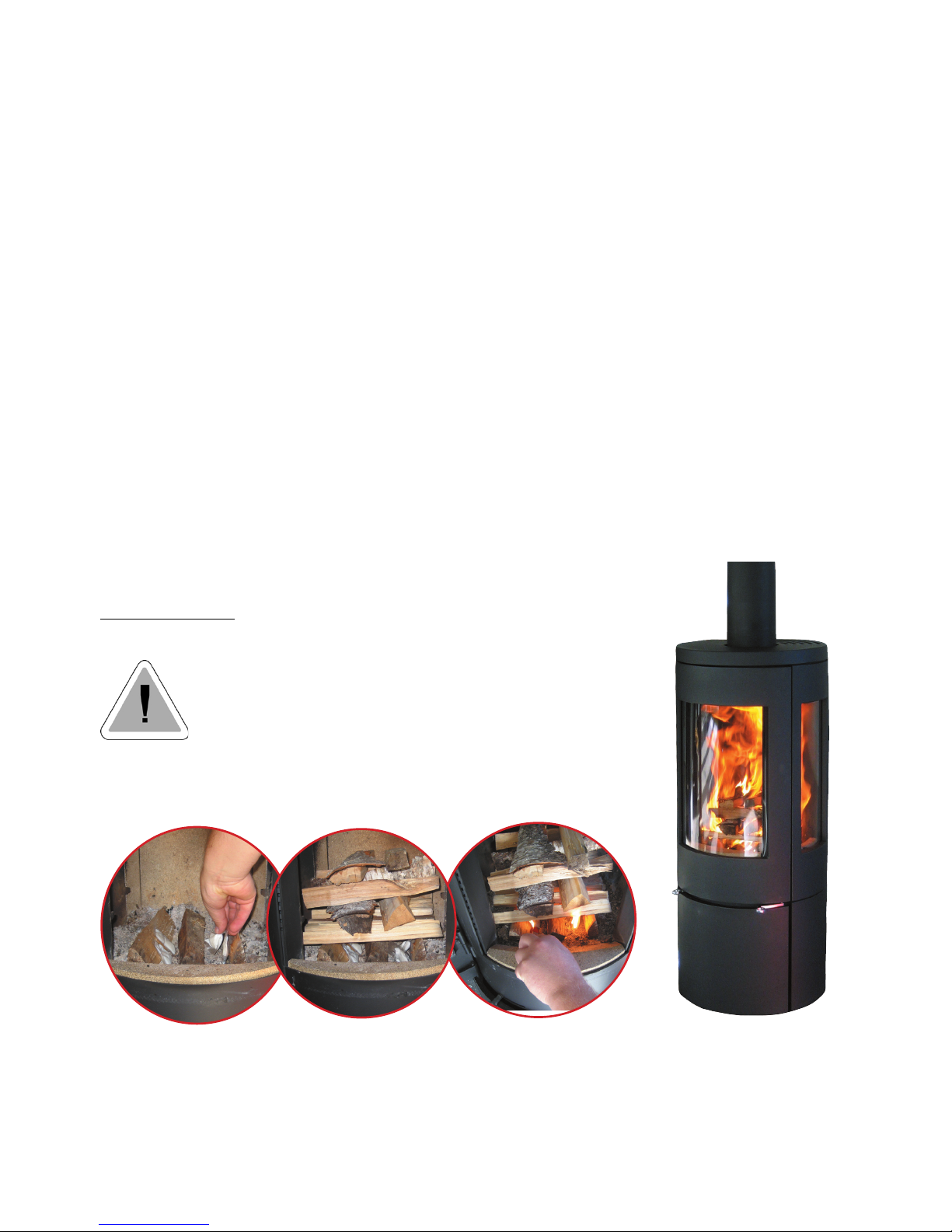

Opstartsfasen
Brug ALDRIG imprægneret træ, malet træ, plastlaminat, krydsfiner,
spånplader, skrald, mælkekartoner, tryksager eller lignende. Ved
brug af disse materialer, bortfalder garantien, da de kan indeholde
giftige, ætsende og farlige dampe, når de forbrændes.
Endvidere kan de udvikle den giftige gasart dioxin, hvilket vil skade ovnen og mil-
jøet.
3.
Luk lågen, men lad opstartsluften være
aktiveret 100% nogle minutter endnu, til
der er godt gang i bålet, og luk derefter ned
til der er et roligt og stabilt flammebillede.
Husk, dette er forskelligt fra skorsten til
skorsten, og i forhold til vejret.
1.
Læg ca. 2 kg optændingspinde i brændkam-
meret, så pindene er jævnt fordelt over hele
bunden.
2.
Antænd bålet ved hjælp af firestarters –
kontroller at luftspjældet står i helt åben
position (helt til venstre), så opstartsluften
er aktiveret.

6. Vedligeholdelse
Tætningsbånd og vermiplader er sliddele som skal udskiftes. Hvor ofte dette skal ske, afhænger af brugen
af brændeovnen. I nogle tilfælde udskiftes disse dele hvert år og i andre hvert 2. / 3. år. Tætningsbånd
skal som hovedregel udskiftes, når det er fladtrykt, og lågen ikke slutter tæt mod brændeovnens front. Nye
pakninger samt lim kan bestilles hos din forhandler, som også kan forestå udskiftningen. Vermiplader skal
udskiftes, når de er tyndslidte, eller når eventuelle revner er så store, at stålet i brændkammeret kan ses,
da de herved mister isolerings- og varmereflekteringsevnen. Bevægelige og mekaniske dele bør smøres
min. 1 gang årligt (lukketøj, hængsler, m.m.) med et varmebestandigt smøremiddel.
Vi anbefaler brug af originale reservedele.
Påfyring
Når der er opnået et glødelag kan der påfyres. Det er vigtigt, at lågen ikke åbnes når der er flammer i ov-
nen, da dette kan give røggener i stuen. Påfyring foretages efter varmebehov, og påfyringsgraden afhænger
af årstiden. Der må max. påfyres 3 kg brændestykker for hver 1½ - 2 timer. Vær opmærksom på, at særligt
de udvendige dele af ovnen bliver varme under fyring.
1. Luftreguleringen skydes helt til venstre, så den står i helt åben position.
2. Lågen åbnes forsigtigt og står på klem i min. 2 minutter, så asken ikke hvirvles ud.
3. Spred gløderne jævnt ud i bunden af ovnen.
4. undgå at gløder i den forreste del at ovnen ligger højere end hullerne til opstartsluften.
5. Efterfølgende påfyres 2-4 brændestykker, afhængig af størrelse. De placeres skråt op af bag-
pladen, for at sikre optimal forbrænding.
6. Luk lågen, men lad opstartsluften være aktiveret 100% nogle minutter endnu, til ilden har fået
godt fat, og luk derefter ned til der er et roligt og stabilt flammebillede.
Lågen skal holdes lukket når der ikke tændes op, fyres, eller fjernes aske, for at forhindre røggas udslip.
Forstyrelser i optændingen eller forbrændingen skyldes oftest vådt træ eller manglende træk i storstene
Kontroller derfor at skorstenen ikke er helt eller delvis blokeret, og at røgvenderpladerne sidder rigtig. For
yderlig fejlsøgning henvises der til Jydepejsens hjemmeside www.jydepejsen.com.
Skulle man blive udsat for en overophedning eller skorstensbrand luk da helt for både primær og sekundær
lufttilførelse, og følg udviklingen.

Rensning/rengøring indvendigt
Der skal til enhver tid være adgang til skorstensrensning.
Udskiftning af Vermiculiteplader
(Vejledningen følges også ved en rensning af brændeovnen, da det her vil være nødvendigt at fjerne bræn-
derumsbeklædningen).
1. De 2 ”bagplader – side” placeres i hver sin side, bag det bagerste, lodrette rør.
2. ”Bagpladen” placeres mellem de to ”bagplader – side”. Toppen af bagpladen skal fikseres først, inden
den skubbes helt bagud for neden.
3. De 2 ”frontstykker – side” placeres i henholdsvis højre og venstre side. (Højre = 55800040, venstre
55800038). Toppen fikseres først, hvorefter bunden skubbes ind på plads.
4. De 2 ”sidestykker” placeres i hver sin side mellem det bagerste, lodrette rør og ”frontstykke – side”
5. Bundplade lægges ind og fikserer alle tidligere placerede stykker Vermiculite
6. ”Frontstykke – midt” placeres mellem de to forreste, lodrette luftlæber, så den passer ned over det lille
stykke firkantrør, som går gennem bundpladen
7. ”Røgvenderpladen” sættes ind. Røgvenderpladen ligger oven på den stålring, som er øverst i brænd-
kammeret og den skubbes bagud mod bagpladerne og holder dem på plads i toppen.
Røgvenderplade
Bagplade - midt
2 bagplader - side
Bundplade
2 sidestykker
Frontstykke - midt
2 frontstykker
- side

Reservedelsoversigt
Varenr. Varenavn Mål (mm)
55800005 Røgvenderplade 325 x 250 x 25
55800039 Bagplade – midt 576 x 231 x 35
55800043 Bagplade – side (2 stk./ovn) 569 x 67 x 35
55800037 Bundplade 384 x 351 x 25
55800044 Sidestykke (2 stk./ovn) 142 x 83 x 35
55800068 Frontstykke – midt 265 x 114 x 53
55800040 Frontstykke – side (højre) 575 x 48 x 35
55800038 Frontstykke – side (venstre) 575 x 48 x 35
55800010 Vermi sæt
Lågeglas med tætningssnor
Side glas med tætningssnor
55800045 Brændefang
Pakningssæt
Udskiftning af tætningsbånd på lågen
1. Tætningsbåndet på lågen fjernes og båndsporet renses. (lågen kan blive siddende på ovnen)
2. Læg en stribe ildfast lim i sporet, hvor det gamle tætningsbånd har siddet.
3. Nyt tætningsbånd trykkes i sporet.
4. Luk lågen og lad limen hærde ca. 1 døgn før lågen igen åbnes. Såfremt limen ikke er ordentligt hærdet
inden lågen åbnes kan tætningsbåndet falde ud.
Med passende mellemrum skal brændeovnen tømmes for aske. Vær forsigtig med at hælde aske direkte i
affaldsposen. Der kan være gløder, selv op til et døgn efter at ilden i brændeovnen er gået ud.
Før skorstensfejning bør røgvenderpladerne fjernes. Herved kan løs sod fra skorstenen falde ned i brænd-
kammeret. Både luftregulering og lågen bør lukkes så der ikke kommer sod og aske ud i rummet.
Brændeovnen bør efterses jævnligt af en kvalificeret fagmand, for løbende at sikre ovnens optimale funk-
tion. Der må ikke foretages uautoriserede konstruktionsændringer på ovnen, da dette er ulovligt, og både
garanti og afprøvningsresultater bortfalder i sådanne tilfælde.

Techniske Specifikationer Model EOS 1065 Model EOS 1175 Model EOS 1245
Mål 1065 x Ø480 1175 x Ø480 1245 x Ø480
Varianter Grå/sort/ Grå/sort/ Grå/sort/
fedtstenstop fedtstenstop fedtstenstop
Varmeydelse EN 13 240 5 kW 5 kW 5 kW
Varmeydelse min./max. 3-7 kW 3-7 kW 3-7 kW
Brændkammermål hxbxd Ø355 x 550 Ø355 x 550 Ø355 x 550
Vægt 183 Kg 191 Kg 204 Kg
Røgafgang Ø 150 mm Ø 150 mm Ø 150 mm
Tilslutningshøjde bagudgang 922,50 mm 1033,50 1033,50
Tilslutningshøjde topafgang 1083 mm 1194 mm 1245 mm
Røggasmasseflow 8,1 G/S 8,1 G/S 8,1 G/S
Røggastemperatur 386o C 386o C 386o C
Afstand vægtilslutning
Opvarmer ca.
Virkningsgrad 70% 70% 70%
Afstand til brændbare materialer:
Røgrør uden isolering Røgrør med isolering
bag 150 75
side 90 grader 700 700
side 45 grader (hjørneinstallation) 600 600
front 800 900

1. Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Kaminofens. Sicherlich haben Sie schon den Kaminofen
aufgestellt und wahrscheinlich auch das erste Anheizen vorgenommen. Die meisten von uns greifen erst
auf die Bedienungsanleitung zurück, wenn alle Stränge reißen – insbesondere wenn man schon lange einen
Kaminofen im Haus hat. Wir hoffen trotzdem, daß Sie sich dafür Zeit nehmen diese Bedienungsanleitung
durchzulesen, da der Gebrauch von einem Kaminofen unterschiedlich ist - abhängig vom gekauften Modell.
Bevor Sie mit Ihrem Kaminofen vertraut sind, müssen Sie ihn kennenlernen. Diese Aufgabe ist nicht müh-
sam, bloß wird ein bißchen Geduld gefordert. Nähere Informationen über Wärme, Holzheizung, Verbren-
nungsstörungen und Wartung von Kaminöfen finden Sie auf Jydepejsens Homepage www.jydepejsen.com.
2. Aufstellung
Kaminöfen von Jydepejsen sind bewährt und nach den geltenden gesetztlichen Vorschriften von Testinsti-
tuten zugelassen. Vor seiner endgültigen Zulassung musste der Kaminofen etliche feuertechnische Tests
absolvieren. Der Kaminofen wird mit Rauchabzug oben getestet.
Beim Test wird Birkenholz mit einem Feuchtigkeitsgehalt von 15 - 21% verwendet.
Bitte achten Sie darauf, daß Ihr Kaminofen mit den angegebenen Mindestabständen zu brennbaren Materia-
lien aufgestellt wird. Siehe auch das Typenschild am Ofen.
Sie sollten außerdem prüfen, dass die Vermiculite-Platten korrekt in der Brennkammer montiert sind. Ihre
Platzierung geht aus der Illustration in dieser Anleitung hervor.
Boden/ Unterlage
Der Ofen ist auf einer feuerfesten Unterlage aufzustellen - d.h., ist kein Klinker-, Fliesen- oder Backstein-
boden vorhanden, sind die in dem jeweiligen Aufstellungsland geltenden Vorschriften über die Abstände zu
brennbarem Material unter dem Ofen einzuhalten. Fragen Sie im Zweifelsfall Ihren Lieferanten.
Darüber hinaus ist bei der Aufstellung des Kaminofens auf hinreichende Tragfähigkeit zu achten.

3. Garantie
Auf fabrikneue Kaminöfen der Firma Jydepejsen A/S wird 5 Jahre Garantie gewährt. Die Garantie umfaßt:
- Fabrikationsfehler
- Durchbrennen bei korrekter Feuerung
Bei eventueller Reklamation während der Garantiezeit wenden Sie sich bitte an den Fachhändler, der den
Kaminofen verkauft hat. Eine datierte und quittierte Rechnung, aus dem der Name des Fachhändlers her-
vorgeht, ist in Verbindung mit Garantiereparaturen vorzulegen.
Außerdem bitten wir Sie, das Ofenmodell und die Seriennummer anzugeben, wenn Sie Serviceleistungen
Ihres Fachhandels in Anspruch nehmen möchten. Die Seriennummer finden Sie auf dem Typenschild, das
sich auf der Innerseite der Tür befindet.
Folgendes ist von der Garantie ausgeschlossen:
- Transportschäden
- Schäden, die durch Fehlbedienung oder falsche Nutzung entstanden sind, zum Beispiel durch Überhit-
zung
- Folgeschäden und Schäden an anderen Gegenständen, die durch den Gebrauch des Kaminofens ver-
ursacht wurden
- Die Vorschriften der Bedienungsanleitung wurden nicht befolgt.
Bei einer eventuellen Garantiereparatur sind die Kosten der Ersatzteile und der Arbeitslohn von Jydepejsen
A/S gedeckt. Demontage/Wiedermontage zum Schornstein, der Transport und die Wiederaufstellung des Ka-
minofens sind nicht in der Garantie enthalten, und sind folglich vom Käufer selbst zu tragen. Der Kaminofen
ist mit Verschleißteile versehen, die wegen Abnutzung ausgewechselt werden müssen. Solche Verschleißteile
sind nicht von der Garantie gedeckt, und wie oft sie ausgewechselt werden müssen ist individuell, abhängig
vom Gebrauch des Ofens.
Die Verschleißteile sind:
- Vermiculitplatten
- Rauchumlenkplatten
- Dichtungsbänder
Außerdem sind Glas, Keramikkacheln und Specksteine nicht von der Garantie gedeckt.
Sollten oben genannte Teile kaputtgehen, oder wegen Verschleiß ausgetauscht werden müssen, können
Sie neue Teile bei Ihrem Fachhändler bestellen. Weitere Informationen über Ersatzteile für Ihren Kaminofen
finden Sie in dieser Befeuerungsanleitung.

4. Produktbeschreibung
EOS ist ein Konvektionsofen, der um eine Stahlbrennkammer gebaut ist, mit Verkleidung aus Gußeisen.
Der Vorteil beim Gußeisen im Verhältnis zum Stahlblech ist eine bessere Akkumulation der Wärme, wegen
der größeren Maße. Um für den Wärmeverlust, verursacht bei Strahlung durch den großen Glasbereich,
zu kompensieren, ist EOS mit einer Bodenplatte aus Vermiculite konstruiert. Dieses Material hat eine viel
bessere Isolationsvermögen als einer Stahlboden mit Rüttelrost. Endergebnis ist hierdurch eine erheblich
bessere Verbrennung.
Um diese gute Verbrennung zu erziehlen, müssen folgende Bedingungen vorausgesetzt werden:
- der Ofen muß den ganzen Glasbereich sauber halten können
- der Ofen muß den geltenden Umweltschutzforderungen erfüllen.
Um diese Bedingungen, als Hersteller, erfüllen zu können, hat Jydepejsen A/S ein neues Luftsystem ent-
wickelt, das aus 3 Teilsysteme besteht (siehe Abbildung).
Anmacheluft:
Die Anmacheluft führt durch die vorderen Vermiculiteplatten eine Luftmenge direkt unten im Feuer zu. Die
Anmacheluft steht in vollig offener Position, wenn die Luftregulierung am Ofen ganz offen steht.
Verbrennungsluft:
Die Verbrennungsluft führt dem Feuer eine große Menge Luft zu, und hat hier-durch eine große Bedeutung
für die gute und reine Verbrennung. Die Verbrennungsluft hat ebenfalls eine Funktion als Scheibespülung.
Wegen des vertikalen Luftschlitzes längs den Glasscheiben, wird die Luft quer über jede Scheibe gezieht
und sichert hierdurch daß die Scheiben sauber verbleibten, während der ganzen Verbrennung. Die Verbren-
nungsluft wird ebenfalls durch die Luftregelung am Ofen reguliert.
Tertiärluft:
Die Tertiärluft wird duch die hintere Vermiculiteplatte in der Brennkammer zugeführt, und sichert die Ver-
brennung der letzten Gase oben in der Brennkammer. Die Tertiärluft ist nicht regelbar.

LUFTREGELUNG
Verbrennungsluft
Anmacheluft
Luftrad
Luft-
regelung

5. Befeuerungsanleitung
Es ist sehr wichtig, daß Sie sich von einem guten Zug im Schornstein vergewissern. Es ist alles entschei-
dend, daß der Schornstein mit dem Kaminofen zusammenarbeitet. Ihr Händler oder Schornsteinfeger kann
Ihnen mit Beratung über Ihre Schornsteinverhältnisse behilflich sein.
Wenn diese Verhältnisse in Ordnung sind ist die nächste wichtige Voraussetzung, daß die Zusammenarbeit
zwischen dem Schornstein und dem Kaminofen gewährleistet ist. Das erreichen Sie dadurch, daß Sie diese
Bedienungsanleitung sorgfältig befolgen und durch Verwendung von leichtanheizbarem, trockenem Brenn-
holz. Für Informationen über das korrekte Anheizen und die vernünftige Befeuerung im Allgemeinen wird
auf www.jydepejsen.com hingewiesen.
Wichtige Anmerkung: Die Lackierung härtet während der ersten Heizvorgänge aus. Vermeiden Sie den
Kaminofen während dieser Phase zu berühren da es passieren kann, daß sich der Lack abschält. Es ist
zu empfehlen beim ersten Anheizen zu lüften, da Rauch und Geruch durch den Einbrennprozeß entstehen
können. Dieser Rauch und der Geruch sind nicht gefährlich und die Rauch-/Geruchsbelästigung wird nach
ca. 1 Stunde verschwunden sein.
Da dieser Kaminofen mit Teile aus Stahlblech konstruiert ist, die sich während der ersten Heiz- und
Abkühlungsphasen ausdehnen und zusammenziehen, können Knistergeräusche auftreten. Der Effekt ist für
Stahlplatten normal und kein Mangel des Kaminofens.
Alle Kaminöfen von Jydepejsen sind intermittierend.
Die maximale Befeuerungshöhe beträgt 35 cm.
Das erste Anheizen
Verwenden Sie NIEMALS imprägniertes Holz, gestrichenes Holz,
Kunststofflaminat, Sperrholz, Spanplatten, Müll, Milchkartons,
Drucksachen o. ä. Beim Verbrennen dieser Materialien entfällt die
Garantie, da giftige, ätzende und gefährliche Dämpfe entstehen
können. Außerdem kann dabei die giftige Gasart Dioxin entstehen,
das dem Kaminofen und der Umwelt schadet.
3.
Die Tür ist sofort zu schließen, die Anmacheluft
muß aber noch ein Paar Minuten offenstehen,
bis das Feuer dem Anmacheholz gut erfaßt hat.
Hiernach abjustieren, bis Sie ruhige Flammen
erreichen. Wie viel ist vom Wetter und
Schornsteinzug abhängig.
1.
Ca. 2 Kg. Anmacheholz ist mit Anzünder in
die Brennkammer zu legen. Das Anmache-
holz ist quer auf einander auf dem ganzen
Boden aufzubauen.
2.
Kontrollieren Sie, daß der Luftschieber in
völlig offener Position steht (ganz links),
um die Anmacheluft ganz zu aktivieren.

1. Schieben Sie den Luftschieber in ganz offene Position (links)
2. Um den Unterdruck zu minimieren sollten Sie die Ofentür für ca. 2 min. einen Spaltbreit offen stehen
lassen, bevor Sie die Tür völlig aufmachen.
3. Die Tür ist langsam zu öffnen.
4. Die Gluten sind in der Brennkammer gleichmäßig auszubreiten.
5. Vermeiden Sie, daß Gluten vorne in der Brennkammer höher als die Löcher für die Zufuhr von Ver-
brennnungsluft liegen.
6. 2 – 4 Holzscheiten sind in die Brennkammer nachzulegen, von Größe abhängig. Um die optimale
Verbrennung zu sichern, sind die Holzscheiten schräg und längs der Hinterplatte zu plazieren (siehe
Abb. 3).
7. Schließen Sie sofort die Ofentür. die Anmacheluft muß aber noch ein Paar Minuten offenstehen, bis das
Feuer den Holzscheiten gut erfaßt hat. Hiernach abjustieren, bis Sie ruhige Flammen erreichen.
6. Wartung
Dichtungen und Vermiculitplatten sind Verschleißteile und müssen wegen Abnutzung ausgewechselt werden.
Wie oft ist vom Gebrauch des Kaminofens abhängig – in einigen Fällen sind diese Teile jedes Jahr auszu-
wechseln, in anderen Fällen alle 2 oder 3 Jahre. Dichtungsbänder sind vorwiegend auszuwechseln wenn sie
flachgedrückt worden sind, und die Tür nicht dicht an der Ofenfront schließt. Sie können einen neuen Dich-
tungssatz mit Kleber bei Ihrem Händler bestellen.
Die Vermiculitplatten sind auszuwechseln wenn sie fadenscheinig sind, oder wenn eventuelle Risse so groß
sind, daß der Stahl in der Brennkammer dadurch sichtbar ist. Bitte sorgen Sie dafür, daß abgenutzte Vermi-
culitplatten rechtzeitig ausgewechselt werden, da sie sonst ihr Wärmereflektierungs- und Isolierungsvermö-
gen verloren haben.
Wir empfehlen die Verwendung von Originalersatzteilen.
Bewegliche und mechanische Teile sollten mindestens einmal järhlich mit einem hitzebeständigen Schmier-
mittel geschmiert werden (Verschluß, Scharniere usw).
Nachlegen von Holz
Nachdem sich eine Glutschicht gebildet hat, kann nachgelegt werden. Es ist wichtig, die Brennkammertür
nicht zu öffnen, solange Flammen im Ofen zu sehen sind, da dies zu Rauchbelästigung im Zimmer führen
kann. Nachlegen je nach Wärmebedarf; die Menge hängt von der Jahreszeit ab. Für jeweils 1½ - 2 Stunden
dürfen max. 3 kg Holzscheite nachgelegt werden. Beachten Sie, daß insbesondere die äußeren Teile des
Ofens im Betrieb heiß werden.

Der Kaminofen sollte regelmäßig von einem Fachmann inspiziert werden, um eine dauerhaft optimale Funk-
tion zu gewährleisten. Unautorisierte Konstruktionsänderungen am Ofen sind nicht zulässig, da sie gesetzt-
lich verboten sind; Garantie und Testergebnisse verlieren dadurch ihre Gültigkeit.
Austausch des Dichtungsbands an der Tür
1. Das Dichtungsband an der Tür entfernen und die Bandauflagenut reinigen (die Tür kann dabei
am Ofen verbleiben).
2. Einen streifen feuerfesten Kleber in die Nut legen (in der sich das Dichtungsband befand).
3. Das neue Dichtungsband in die Nut drücken.
4. Ofentür schließen und den Klebstoff vor dem erneuten Öffnen der Tür ca. 24 Std. härten lassen.
Sollte der Klebstoff beim Öffnen der Tür noch nicht ausgehärtet sein, kann das Dichtungsband
abfallen.
Innenreinigung
Die Schornsteinreinigung muss jederzeit möglich sein.

Austausch von Vermiculiteplatten
Dieser Anleitung ist auch bei der Reinigung des Ofens zu folgen, weil dabei ebenfalls die Brennkammeraus-
kleidung entfernt werden muss.
1. Die 2 ”Hinterplatten - seitlich” sind in jeder Seite zu plazieren, hinter dem hinteren, senkrechten Rohr.
2. Die ”Hinterplatte - mitte” ist zwischen die 2 ”Hinterplatten - seitlich” zu plazieren. Der obere Teil der
Hinterplatte muß festgesetzt werden, hiernach ist der untere Teil nach hinten zu scieben.
3. Die 2 ”Fronplatten - seitlich” sind bzw. rechts und links zu plazieren. (Rechts - Nr. 55800040, links -
Nr. 55800038) Der obere Teil der Platte muß festgesetzt werden, hiernach ist der untere Teil seitlich
zu scieben.
4. Die 2 ”Seiteplatten” sind an jede Seite zu plazieren, zwischen dem hinteren, senkrechten Rohr und
”Frontplatte - seitlich”
5. Die Bodenplatte ist einzulegen und setzt hierdurch alle früher plazierten Vermiculiteplatten fest.
6. Die ”Frontplatte - mitte” ist zwischen den 2, senkrechten Luftlippen zu plazieren, unten anzupassen
über über dem kleinen Viereckrohr, das durch die Bodenplatte geht.
7. Die ”Rauchumlenkplatte” ist einzusetzen - sie liegt auf dem Stahlring oben in der Brennkammer und
ist nach hinten gegen die Hinterplatten zu schieben, und hält somit die Hinterplatten oben fest.
Rauchumlenkplatte
Hinterplatte - mitte
2 Hinterplatten
seitlich
Bodenplatte
2 Seiteplatten
Frontplatte - mitte
2 ”Fronplatten
- seitlich”

Ersatzteilübersicht
Artikelnr. Bezeichnung Maße in mm
55800005 Vermiculite Rauchumlenkplatte 325 x 250 x 25
55800039 Vermiculite Hinterplatte - mitte 576 x 231 x 35
55800043 Vermiculite Hinterplatte (2 Stck./Ofen) 569 x 67 x 35
55800037 Vermiculite Bodenplatte 384 x 351 x 25
55800044 Vermiculite Seiteplatte (2 Stck./Ofen) 142 x 83 x 35
55800068 Vermiculite Frontplatte - mitte 265 x 114 x 53
55800040 Vermiculite Frontplatte - seitlich rechts 575 x 48 x 35
55800038 Vermiculite Frontplatte - seitlich links 575 x 48 x 35
55800010 Vermiculitesatz
Scheibe mit Dichtung
Seitescheibe mit Dichtung
55800045 Holzfang
44300140 Dichtungssatz mit Kleber
Technische Spezifikationen Modell EOS 1065 Modell EOS 1175 Modell EOS 1245
Maße 1065 x Ø480 1175 x Ø480 1245 x Ø480
Varianten Grau/schwarz/ Grau/schwarz/ Grau/schwarz/
Specksteintop Specksteintop Specksteintop
Nennwärmeleistung EN 13 240 5 kW 5 kW 5 kW
Leistung min./max. 3-7 kW 3-7 kW 3-7 kW
Brennkammer hxbxt Ø355 x 550 Ø355 x 550 Ø355 x 550
Gewicht 183 Kg 191 Kg 204 Kg
Rauchabgang Ø 150 mm Ø 150 mm Ø 150 mm
Anschlußhöhe Abgang hinten 922,50 mm 1033,50 mm 1033,50 mm
Anschlußhöhe Abgang oben 1083 mm 1194 mm 1245 mm
Abgasmassenstrom 8,1 G/S 8,1 G/S 8,1 G/S
Abgastemperatur am Stutzen 386o C 386o C 386o C
Abstand Wandanschluß
Erwärmte Wohnfläche ung.
Wirkungsgrad 70% 70% 70%
Abstand zu brennbaren Materialien:
Rauchrohr ohne Isolierung Rauchrohr mit Isolierung
hinten 150 75
seitlich 90 Grad 700 700
seitlich 45 Grad (Eckinstallation) 600 600
vor 800 900
