WIRELESS MICROPHONE SYSTEM
KN-MICW511

2
ENGLISH
Introduction:
Wireless microphone system with 1 channel for semi-professional use. Whether you use
it for a speech, singing debut or karaoke performance: there‘s always a good sound.

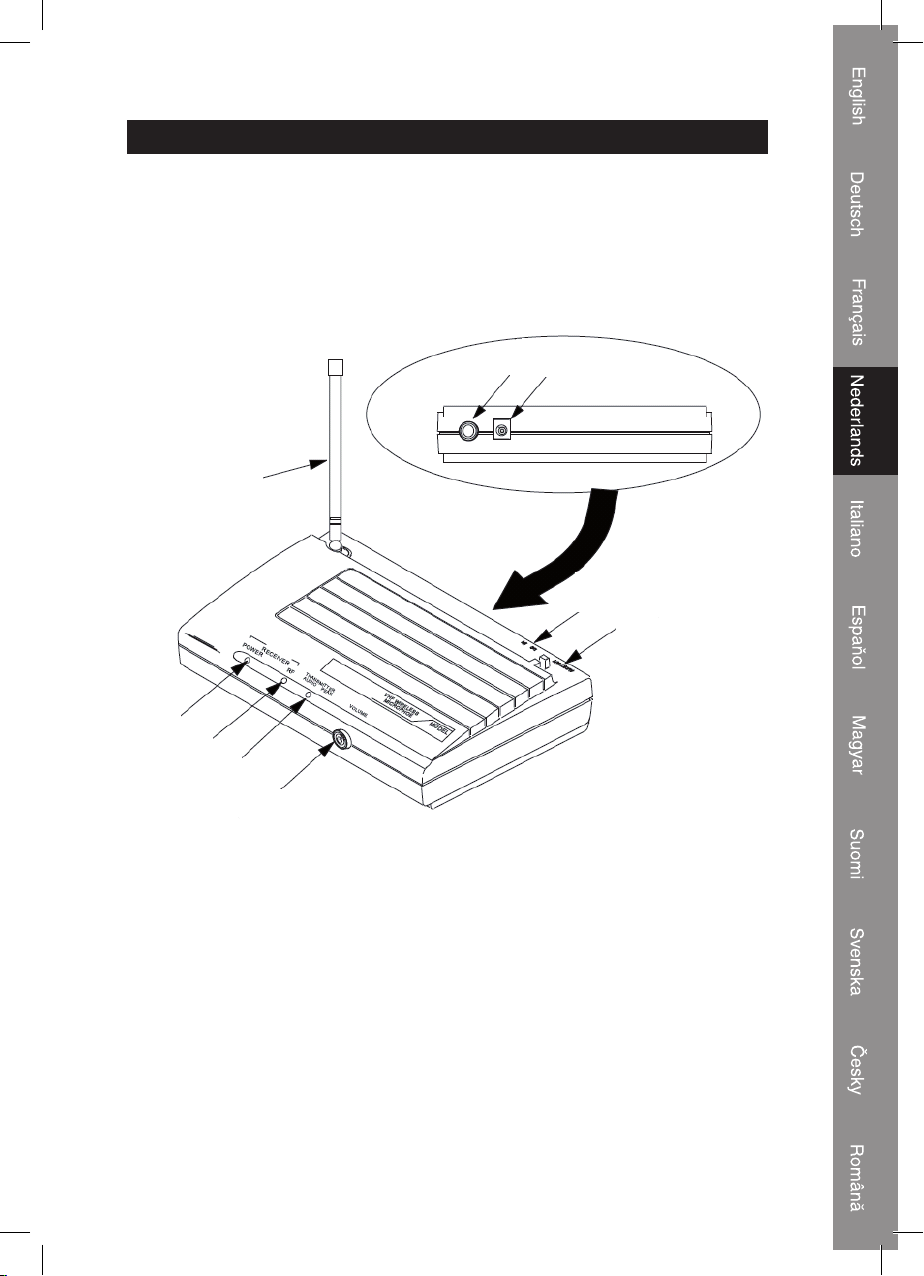

Description receiver:
2
3
4
6
5
7
6
7
1
1. ANTENNA: For the reception of the signals from the microphone
2. POWER INDICATOR: Lights up red when the receiver is powered on
3. RF SIGNAL INDICATOR: Lights up green constantly when microphone signal is
received
4. PEAK INDICATOR: Flashes orange when the audio signal is to loud and will be
distorted
5. VOLUME CONTROL: Adjusts the output volume of the receiver to the mixer or
amplifier
6. AUDIO OUT: Output of the audio signals for mixer or amplifier
7. POWER INPUT: Connection for the DC plug of the AC/DC adapter

3
Description microphone:

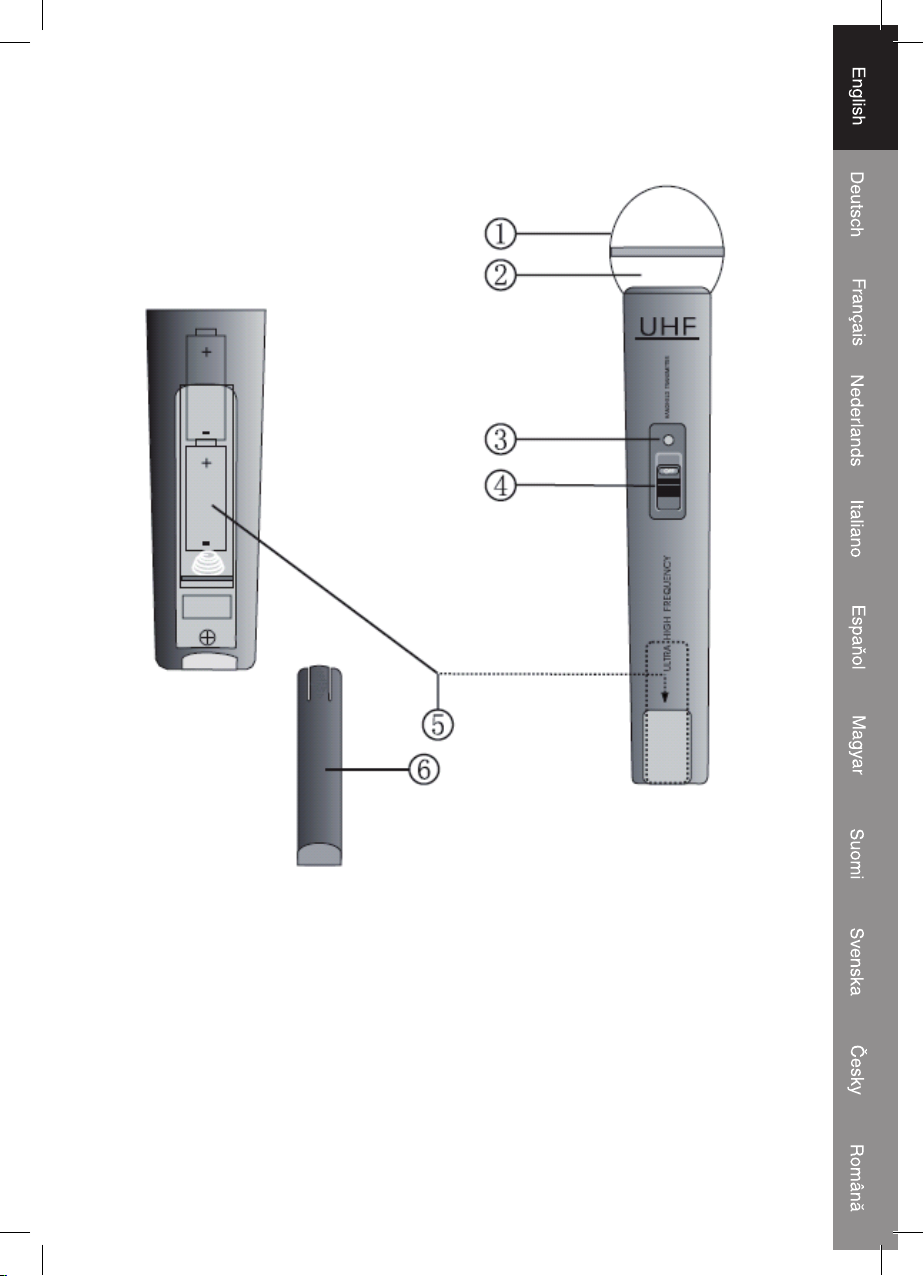

1. GRILL: Covers and protects the inside microphone element
2. MICROPHONE ELEMENT (inside): Picks up the audio signal
3. POWER / BATTERY INDICATOR: Flashes once when the power is on and lights up
constantly when the battery is running out of power.
4. ON/OFF SWITCH: 3 Positions for ON, MUTE (middle position) or OFF
5. BATTERY COMPARTMENT: For 2x AA batteries
6. BATTERY COVER: Provides access to the battery compartment

4
Operation:
1. Put the antenna straight up for optimal reception.
2. Connect the connection cable with the 6,35mm plugs to the output of the receiver and
mixer or amplifier.
3. Connect the DC plug of the AC/DC adapter to the DC input on the rear side of the
receiver. Connect the power plug to a wall outlet.
Note: the receiver is automatically powered on.
4. Open the battery compartment of the microphone and place 2x AA batteries according
to the indicated polarity markers.
5. Switch on, after closing the battery compartment, the microphone with the ON/OFF
switch.
6. The system is ready to use.
Specifications:
• Frequency: UHF 863 MHz
• Transmit power: 10 mW
• Dynamic range: >90 dB
• Total harmonic distortion: <0.5 %
• Frequency response: 40 Hz-15 KHz, ±3 dB
• Modulation: FM
• Audio output level: 0-±400 mV
• Power supply: 230~240 V AC, 17 V DC
• Power consumption: ±4 W
• S/N ratio: >90 dB
• Battery: 2x AA 1.5 V
• Battery life: ± 4~6 hours

5
Declaration of conformity
We,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
The Netherlands
Tel.: [phone]
Email: [e-mail]
Declare that product:
Brand: König Electronic
Model: KN-MICW511
Description: Wireless microphone system
Is in conformity with the following standards
EN 50371
EN 60065
EN 301 489-1/-9
EN 300 422-1/-2
And complies with the requirements of the European Union Directives 1999/5/EC
‘s-Hertogenbosch, 19th January 2009
Mrs. J. Gilad
Purchase Director

6
Safety precautions:
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION To reduce risk of electric shock, this product should
ONLY be opened by an authorized technician when
service is required. Disconnect the product from mains
and other equipment if a problem should occur. Do not expose the product to water or
moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modifications of the
product or damage caused due to incorrect use of this product.
General:
Designs and specifications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their
respective holders and are hereby recognized as such.
Attention:
This product is marked with this symbol. It means that used electrical and
electronic products should not be mixed with general household waste. There
is a separate collections system for these products.
Copyright ©

7
DEUTSCH
Einführung:
Drahtloses Mikrofonsystem mit 1 Kanal für halbprofessionelle Anwendung. Egal, ob Sie
es für eine Rede, ein Gesangsdebüt oder eine Karaoke-Veranstaltung benutzen: es gibt
immer einen guten Klang.
Beschreibung Empfänger:
2
3
4
6
5
7
6
7
1
1. ANTENNE: Für den Empfang der Signale vom Mikrofon
2. NETZANZEIGE: Leuchtet rot, wenn der Empfänger angeschaltet ist
3. HF-SIGNAL-ANZEIGE: Leuchtet dauernd grün, wenn ein Mikrofonsignal empfangen
wird
4. SPITZENANZEIGE: Blinkt orange, wenn das Audiosignal zu laut ist und verzerrt wird
5. LAUTSTÄRKEREGLER: Stellt die Ausgangslautstärke des Empfängers zum Mischpult
oder Verstärker ein
6. AUDIO OUT: Ausgang der Audiosignale für Mischpult oder Verstärker
7. STROMEINGANG: Anschluss für DC-Stecker des Netzadapters

8

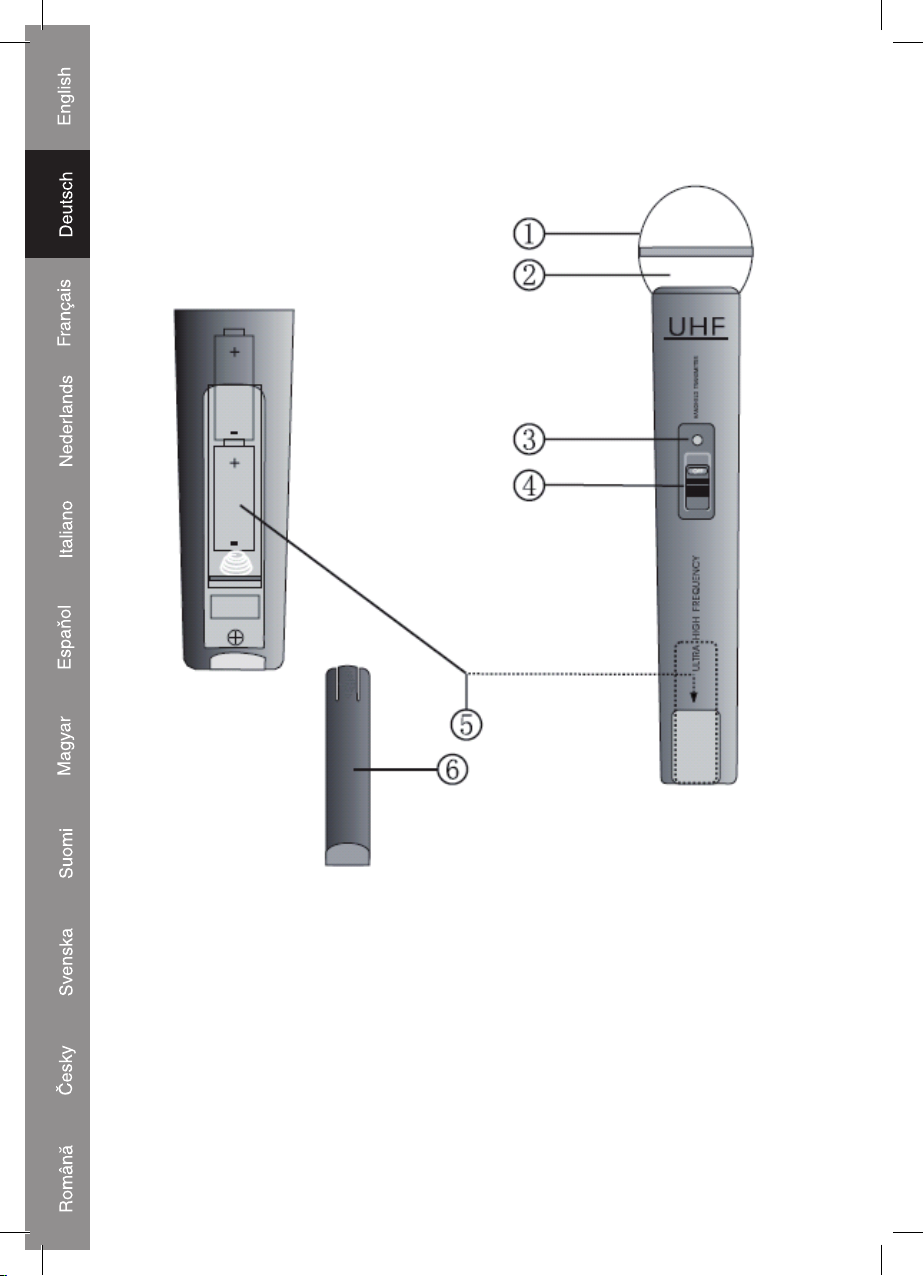

Beschreibung Mikrofon:
1. GITTER: Verdeckt und schützt das Mikrofon im Inneren
2. MIKROFONELEMENT (im Inneren): Nimmt das Audiosignal auf
3. NETZ/BATTERIELADEZUSTAND-ANZEIGE: Blinkt einmal, wenn Strom eingeschaltet
wird, und leuchtet dauernd, wenn die Batterie zu Ende geht.
4. AN-/AUSSCHALTER: 3 Positionen für AN, STUMMSCHALTEN (mittlere Position) oder
AUS
5. BATTERIEFACH: Für 2 AA-Batterien
6. BATTERIEABDECKUNG: Bietet Zugang zum Batteriefach

9
Bedienung:
1. Richten Sie die Antenne gerade nach oben aus, um das Mikrofonsignal optimal zu
empfangen.
2. Schließen Sie das Verbindungskabel mit den 6,35 mm-Steckern an den Ausgang des
Empfängers und des Mischpults oder Verstärkers an.
3. Schließen Sie den DC-Stecker des Netzadapters an den DC-Eingang an der Rückseite
des Empfängers an. Schließen Sie den Netzstecker an eine Wandsteckdose an.
Anmerkung: Der Empfänger wird automatisch angeschaltet.
4. Öffnen Sie das Batteriefach des Mikrofons und legen 2 AA-Batterien mit der richtigen
Polarität ein.
5. Nach dem Schließen des Batteriefachs schalten Sie das Mikrofon mit dem An-/
Ausschalter an.
6. Das System ist nun betriebsbereit.
Technische Daten:
• Frequenz: UHF 863 MHz
• Sendeleistung: 10 mW
• Dynamischer Bereich: > 90 dB
• Klirrfaktor: < 0,5%
• Frequenzgang: 40 Hz-15 kHz, ±3 dB
• Modulation: FM
• Audioausgangspegel: 0 - 400 mV
• Stromversorgung: 230-240 V AC, 17 V DC
• Stromverbrauch: 4 W
• Störabstand: > 90 dB
• Batterie: 2x AA 1,5 V
• Lebensdauer der Batterie: 4-6 Stunden

10
Konformitätserklärung
Wir,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
Niederlande
Tel.: [phone]
Email: [e-mail]
erklären, dass das Produkt:
Marke: König Electronic
Modell: KN-MICW511
Beschreibung: Drahtloses Mikrofonsystem
den folgenden Standards entspricht:
EN 50371
EN 60065
EN 301 489-1/-9
EN 300 422-1/-2
Und es entspricht den Anforderungen der EG-Richtlinie 1999/5/EC.
‘s-Hertogenbosch, 19. Januar 2009
J. Gilad
Einkaufsleiterin

11
Sicherheitsvorkehrungen:
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
VORSICHT Um das Risiko eines elektrischen Schlags zu
verringern, sollte dieses Produkt AUSSCHLIESSLICH
von einem autorisierten Techniker geöffnet werden,
wenn eine Reparatur erforderlich ist. Trennen Sie das Produkt vom Stromnetz und
anderen Geräten, wenn ein Problem auftreten sollte. Sorgen Sie dafür, dass das Gerät
nicht mit Wasser oder Feuchtigkeit in Berührung kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel
verwenden.
Garantie:
Es kann keine Garantie oder Haftung bei Veränderungen und Modifikationen des
Produktes oder für Schäden, die aufgrund einer unsachgemäßen Anwendung des
Produktes entstanden sind, übernommen werden.
Allgemeines:
Design und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen
ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass
ausgediente elektrische und elektronische Produkte nicht im normalen
Hausmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte
Sammelsysteme zur Verfügung.
Copyright ©

12
FRANÇAIS
Introduction :
Ensemble micro sans fil avec 1 canal pour utilisation semi-professionnelle. Que vous
l'utilisiez pour un discours, pour vos débuts de chanteur ou pour une performance de
karaoké : vous obtiendrez toujours un bon son.
Descriptif du récepteur :
2
3
4
6
5
7
6
7
1
1. ANTENNE : pour la réception des signaux du micro
2. TÉMOIN D'ALIMENTATION : s'allume en rouge lorsque le récepteur est mis en marche
3. TÉMOIN DE SIGNAL RF : s'allume en vert de façon fixe lorsque le signal du micro est
reçu
4. TÉMOIN DE CRÊTE : clignote en orange lorsque le signal audio est trop fort et
distordu
5. CONTROLE DU VOLUME : règle le volume de sortie du récepteur vers la console de
mixage ou l'amplificateur
6. SORTIE AUDIO : sortie des signaux audio pour la console de mixage ou l'amplificateur
7. ENTRÉE DE L'ALIMENTATION : connexion pour la fiche CC de l'adaptateur secteur

13

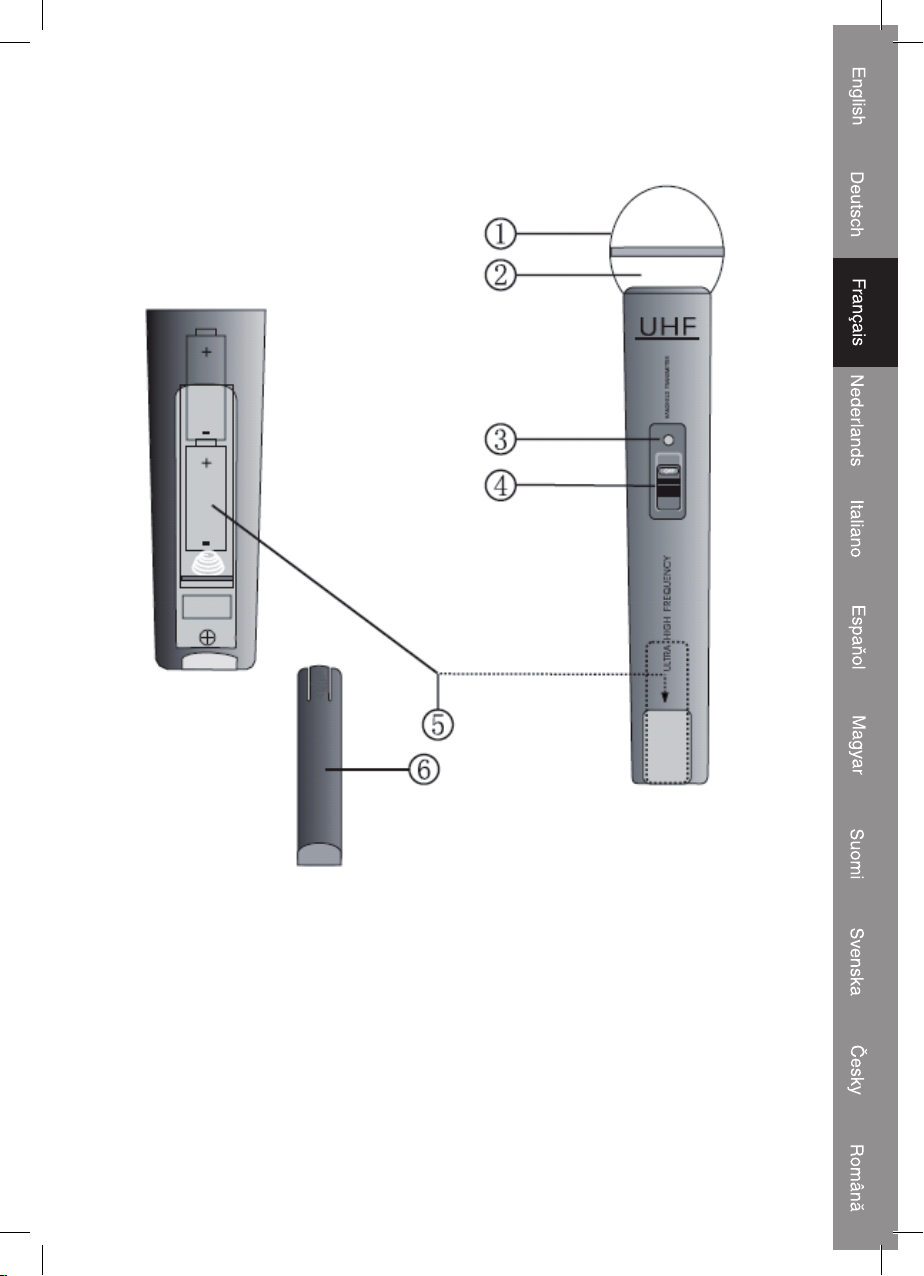

Description du micro:
1. GRILLE : couvre et protège l'élément interne du micro
2. ÉLÉMENT DU MICRO (interne) : détecte le signal audio
3. TÉMOIN D'ÉTAT DE L'ALIMENTATION/PILE : clignote une fois lors de la mise en
marche et s'allume en permanence lorsque la pile est presque déchargée.
4. INTERRUPTEUR MARCHE/ARRÊT : 3 positions pour MARCHE, MUET (position
intermédiaire) ou ARRÊT
5. COMPARTIMENT À PILES : pour 2 piles AA
6. COUVERCLE DU COMPARTIMENT À PILES : permet d'accéder au compartiment à
piles

14
Fonctionnement :
1. Placez l'antenne droite pour une réception optimale du signal du micro.
2. Branchez le câble de connexion avec les fiches de 6,35 mm dans la sortie du récepteur
et dans la console de mixage ou dans l'amplificateur.
3. Branchez la fiche CC de l'adaptateur secteur dans l'entrée CC à l'arrière du récepteur.
Branchez la fiche d'alimentation dans une prise secteur.
Remarque : le récepteur est automatiquement mis en marche.
4. Ouvrez le compartiment à piles du micro et placez 2 piles AA en respectant la polarité.
5. Après avoir fermé le compartiment à piles, mettez le micro en marche avec l'interrupteur
MARCHE/ARRÊT.
6. Le système est prêt à l'utilisation.
Caractéristiques techniques :
• Fréquence : UHF 863 MHz
• Puissance de transmission : 10 mW
• Plage dynamique : >90 dB
• Distorsion harmonique totale : <0.5 %
• Réponse en fréquence : 40 Hz-15 KHz, ±3 dB
• Modulation : FM
• Niveau sortie audio : 0-±400 mV
• Alimentation électrique : 230~240 VCA, 17 VCC
• Consommation électrique: ±4W
• Rapport signal/bruit : >90 dB
• Piles : 2 x AA 1,5 V
• Durée de vie des piles : ± 4~6 heures

15
Déclaration de conformité
Nous,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
Pays-Bas
Tél. : [phone]
E-mail : [e-mail]
Déclarons que le produit :
Marque : König Electronic
Modèle : KN-MICW511
Description : Ensemble micro sans fil
est conforme aux normes suivantes :
EN 50371
EN 60065
EN 301 489-1/-9
EN 300 422-1/-2
et qu'il est conforme aux prescriptions des Directives de l'Union Européenne 1999/5/CE.
‘s-Hertogenbosch, 19 janvier 2009
Mme. J. Gilad
Directrice des Achats

16
Consignes de sécurité :
RISQUE DE CHOC
ÉLECTRIQUE
NE PAS OUVRIR
ATTENTION Afin de réduire les risques de chocs électriques, ce
produit ne doit être ouvert QUE par un technicien
qualifié agréé en cas de réparation. Débranchez
l'appareil du secteur et des autres équipements en cas de problème. N'exposez jamais
l'appareil à l'eau ou à l'humidité.
Entretien :
Ne nettoyez qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou
de transformation du produit ou en cas de dommages provoqués par une utilisation
incorrecte de l'appareil.
Généralités :
Le design et les caractéristiques techniques sont sujets à modification sans notification
préalable.
Tous les logos de marques et noms de produits sont des marques déposées ou
immatriculées dont leurs détenteurs sont titulaires et sont donc reconnues comme telles
dans ce document.
Attention :
Ce symbole figure sur l'appareil. Il signifie que les produits électriques et
électroniques ne doivent pas être jetés avec les ordures ménagères. Le
système de collecte est différent pour ce genre de produits.
Copyright ©

17
NEDERLANDS
Introductie:
Draadloos microfoonsysteem met 1 kanaal voor semiprofessioneel gebruik. Of u het gaat
gebruiken voor een toespraak, een zangdebuut of een karaoke optreden: het geluid is
altijd goed.
Beschrijving ontvanger:
2
3
4
6
5
7
6
7
1
1. ANTENNE: Voor de ontvangst van de microfoonsignalen
2. POWER AANDUIDING: Gaat rood branden als de ontvanger is ingeschakeld
3. RF-SIGNAALAANDUIDING: Gaat constant groen branden als er een microfoonsignaal
is ontvangen
4. PIEK AANDUIDING: Gaat oranje knipperen als het audiosignaal te luid is of vervormd
wordt
5. VOLUME BEDIENING: Regelt het uitgangsvolume van de ontvanger naar een
mengpaneel of een versterker
6. AUDIO UIT: Uitgang van de audiosignalen naar een mengpaneel of een versterker
7. POWER INPUT: Transformatoraansluiting

18

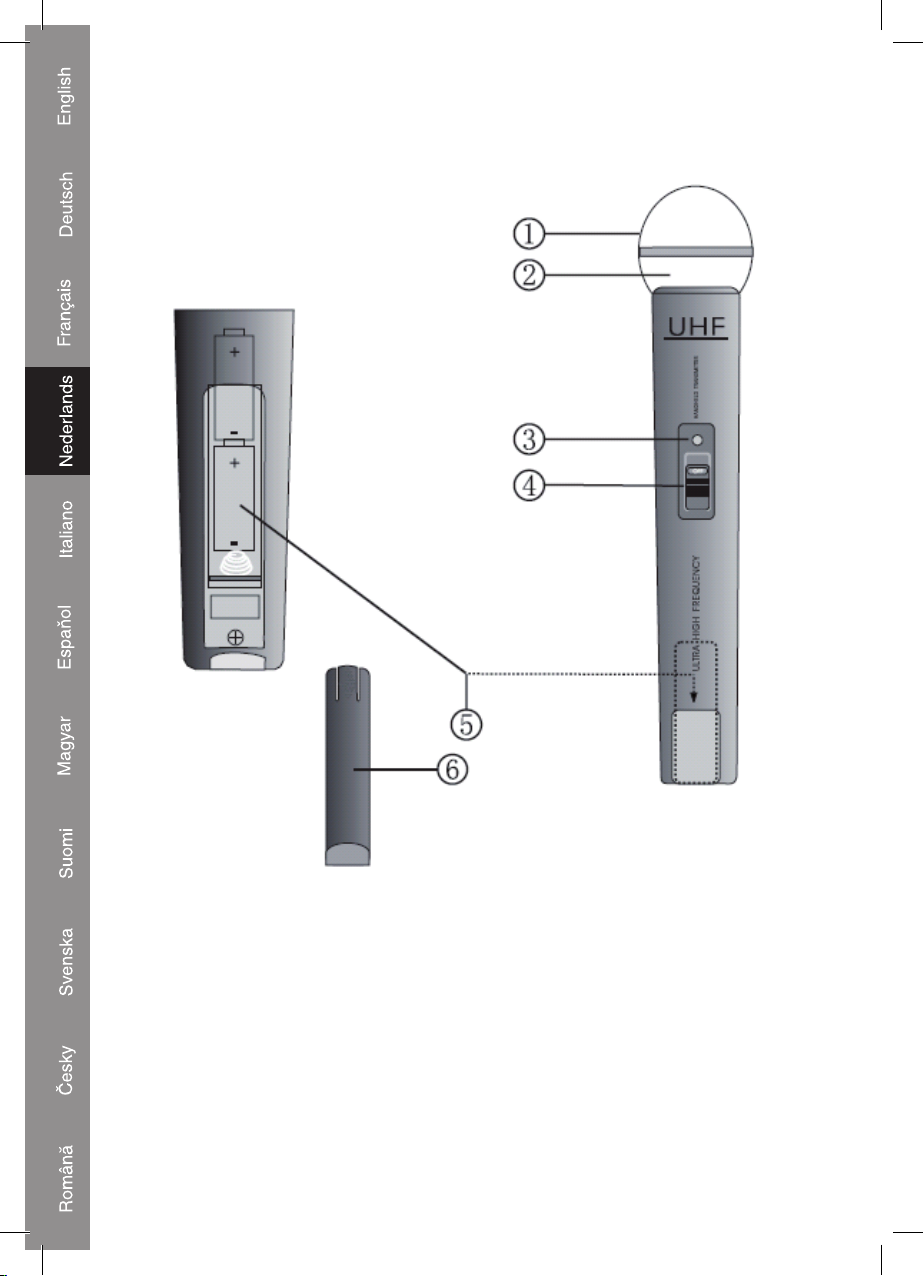

Beschrijving microfoon:
1. GAASKAP: Bedekt en beschermt het microfoonelement.
2. MICROFOONELEMENT (binnenin): Vangt geluiden op.
3. IN GEBRUIK / BATTERIJSTATUS AANDUIDING: Knippert één keer wanneer
ingeschakeld en brandt constant als de batterij leeg raakt.
4. AAN/UIT SCHAKELAAR: 3 Posities voor AAN, GEDEMPT (middelste positie) of UIT.
5. BATTERIJVAKJE: Voor 2x AA batterijen.
6. BATTERIJKLEPJE: Geeft toegang tot het batterijvakje

19
Bediening:
1. Zet de antenne rechtop voor de optimale ontvangst.
2. Sluit de microfoonkabel met de 6.35mm stekkers aan op de uitgang van de ontvanger
en op een mengpaneel of een versterker.
3. Sluit de stekker van de transformator aan op de POWER ingang aan de achterkant van
de ontvanger. Steek de transformatorstekker in een stopcontact.
NB: de ontvanger wordt automatisch ingeschakeld.
4. Open het batterijvakje van de microfoon en plaats 2x AA batterijen, denk om de juiste
polariteit.
5. Schakel, na het sluiten van het batterijvakje, de microfoon in met de AAN/UIT
schakelaar.
6. Het systeem is nu klaar voor gebruik.
Specificaties:
• Frequentie: UHF 863 MHz
• Zendvermogen: 10 mW
• Dynamisch bereik: > 90 dB
• Totale harmonische vervorming: < 0,5%
• Frequentiebereik: 40 Hz-15 KHz, ±3 dB
• Modulatie: FM
• Audio-uitgangsniveau: 0-±400 mV
• Voeding: 230 - 240 V wisselstroom ~ 17 V gelijkstroom
• Energieverbruik: ±4 W
• Signaal/ruis verhouding: > 90 dB
• Batterijen: 2x AA 1.5 V
• Batterijduur: circa 4 ~ 6 uur

20
Conformiteitsverklaring
Wij,
Nedis BV
De Tweeling 28
5215 MC ’s-Hertogenbosch
Nederland
Tel.: [phone]
E-mail: [e-mail]
verklaren dat het product:
Merknaam: König Electronic
Model: KN-MICW511
Omschrijving: Draadloos microfoonsysteem
in overeenstemming met de volgende normen is
EN 50371
EN 60065
EN 301 489-1/-9
EN 300 422-1/-2
en voldoet aan de vereiste richtlijn 1999/5/EG van de Europese Unie.
‘s-Hertogenbosch, 19 januari 2009
Mevr. J. Gilad
Directeur inkoop
