Kärcher 670 M User manual

Deutsch
English
Français
Italiano
Nederlands
Español
Português
K 6.70 M
670 M
5.960-662A (2004284-05-03)

3
DE
EN
FR
IT
NL
ES
PT
Montage
Assembly
Assemblage
Montaggio
Montage
Montaje del aparato
Montagem
Zubehör
Special accessories
Accessoires en option
Accessori speciali
Speciaal toebehoren
Accesorios opcionales
Acessórios especiais
Ersatzteile
Replacement parts
Pièces de rechange
Ricambi
Vervangingsonderdelen
Repuestos
Peças de reposição
Deutsch.......................................... Betriebsanleitung
Vorsicht! Benutzen Sie das Gerät nicht ohne
die Betriebsanleitung gelesen zu haben.
English ...................................Operating instructions
Caution! Do not use the unit without first
having read the operating instructions.
Français ....................................... Notice d’utilisation
Attention! N’utilisez pas l’appareil sans avoir lu
la notice d’utilisation.
Italiano ......................................... Istruzioni per l’uso
Attenzione! Non utilizzare l’apparececchio
senza aver letto le istruzioni per l’uso
Nederlands.................................Gebruiksaanwijzing
Voorzichtig! Gebruik het apparaat niet zonder
de gebruiksaanwijzing gelezen te hebben.
Español............................. Instrucciones de servicio
Cuidado! No utilice el aparato sin haber leido el
instrucciones de servicio.
Português............................ Instruccao de operacao
Atencao! Nao utilize o aparehlo sem ter lido a
instruccao de operacao.
4
52
44
36
28
20
12
62
63
60

4 - Deutsch
1 Zugbügel
Gerät über ebene Flächen transportieren
2 Hauptschalter
Gerät einschalten – I
Gerät ausschalten – 0
3 Schlauchtrommel mit Klappgriff
Hochdruckschlauch aufwickeln
4 Reinigungsmittel-Behälter
Reinigungsmittel ansaugen und dosieren (+/–)
5 Wasseranschluß
Zulaufschlauch anschließen
6 Strahlrohr
Druck regulieren
7 Handspritzpistole
Einschalten – Sicherungsknopf drücken und
Hebel ziehen
Ausschalten – Hebel loslassen
8 Automatische Netzkabelaufwicklung
9 Anschlußkabel mit Netzstecker
Lesen Sie vor der ersten Benutzung des Gerätes
diese Bedienungsanleitung und handeln Sie da-
nach.
Bewahren Sie diese Bedienungsanleitung für spä-
teren Gebrauch oder für Nachbesitzer auf.
Bestimmungsgemäße Verwendung
Verwenden Sie dieses Gerät ausschließlich im
nichtgewerblichen Bereich
–zumReinigen von Maschinen,Fahrzeugen, Bau-
werken, Werkzeugen, Fassaden, Terrassen,
Gartengerätenusw. mit Hochdruck-Wasserstrahl
(bei Bedarf mit Zusatz von Reinigungsmitteln).
–zur Motorenreinigung nur an Orten mit entspre-
chendem Ölabscheider.
–mitvon Kärcher zugelassenen Zubehör-, Ersatz-
teilen und Reinigungsmitteln. Beachten Sie die
Hinweise,die den Reinigungsmittelnbeigegeben
sind.
Allgemeine Sicherheitshinweise
Erlauben Sie niemals Kindern und Jugendlichen
den Umgang mit dem Gerät.
Lassen Sie das Gerät niemals unbeaufsichtigt, so-
lange der Hauptschalter eingeschaltet ist.
Gerät nicht in explosionsgefährdeten Räumen
betreiben.
Keine Gegenstände abspritzen, die gesundheits-
gefährdende Stoffe (z. B.Asbest) enthalten.
Wasserstrahl nicht auf stromführende elektrische
Anlagen und das Gerät selbst richten.
Kurzanleitung
Zusammenbauen
Prüfen Sie beim Auspacken den Packungsinhalt.
Benachrichtigen Sie bei Transportschäden bitte
Ihren Händler.
Der Zusammenbau ist auf Seite 60/61 in Bildern
dargestellt.
Sicherheitshinweise

Deutsch - 5
DE
EN
FR
IT
NL
ES
PT
Umweltschutz

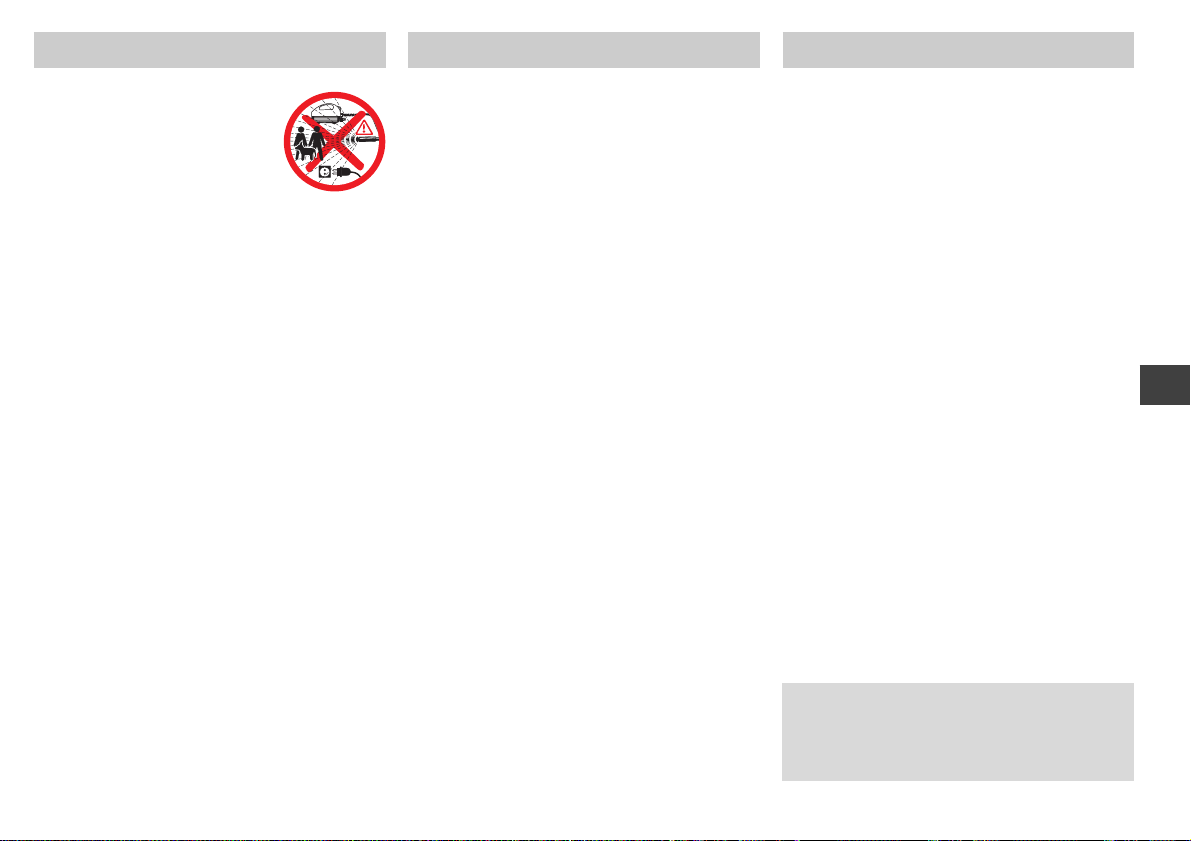

Warnzeichen am Gerät
Richten Sie den Hochdruckstrahl
nie auf Menschen, Tiere, das Ge-
rät oder elektrische Teile.
Sicherheitseinrichtungen
Sicherheitseinrichtungen dienen dem Schutz vor
Verletzungen und dürfen nicht verändert oder um-
gangen werden.
Überströmventil mit Druckschalter
Wird der Hebel an der Handspritzpistole losgelas-
sen, schaltet der Druckschalter die Pumpe ab, der
Hochdruckstrahl stoppt. Wird der Hebel gezogen,
schaltet der Druckschalter die Pumpe wieder ein.
Das Überströmventil verhindert zudem, daß der
zulässige Betriebsdruck überschritten wird.
Sicherungsknopf
Der Sicherungsknopf an der Handspritzpistole
verhindert unbeabsichtigtes Einschalten des Ge-
rätes.
Vor dem ersten Betrieb
Verpackung entsorgen
Die Verpackungsmaterialien sind recyclebar. Bitte
führen Sie die Verpackung der Wiederverwertung
zu.
Altgerät entsorgen
Bereits bei der Entwicklung dieses Gerätes wur-
deauf gute Recyclingfähigkeit geachtet. Trotzdem
können Teile oder Stoffe enthalten sein, die nicht
in den Hausmüll gelangen sollten.
Informationen über umweltgerechte Entsorgung
erhalten Sie bei Ihrem Kärcher-Händler.
Wasser sparen
Durch den Einsatz dieses Gerätes sparen Sie im
Vergleich zu anderen Reinigungsmethoden bis zu
85 % Wasser. Das Gerät kann auch mit Regen-
wasser betrieben werden (Wasserfilter verwen-
den).
Abwasser entlasten
BittegehenSie sparsam mit Reinigungsmittelnum.
Beachten Sie die Dosierempfehlungen, die den
Reinigungsmitteln beigegeben sind.
Anschlußvoraussetzungen
AnschlußwertesieheTypenschild(auf der Geräte-
haube) und Technische Daten.
ElektrischerAnschluß
DieangegebeneSpannungaufdemTypenschild muß
mit der Spannung der Stromquelle übereinstimmen.
Das Gerät darf nur an ordnungsgemäß installierte
Steckdosen mit Schutzkontakt angeschlossen
werden (Mindestabsicherung 16ATräge).
Zur Vermeidung von Elektrounfällen wird empfoh-
len eine Steckdose mit vorgeschaltetem Fehler-
strom-Schutzschalter (max. 30 mA) zu benutzen.
Nur spritzwassergeschützte Verlängerungskabel
mitausreichendem Leiterquerschnitt (10 m:3 x 1,5
mm², 30 m: 3 x 2,5 mm²) verwenden und ganz
von der Kabeltrommel abwickeln.
Anschluß an Wasserleitung
Zulaufschlauch (nicht im Lieferumfang) mit han-
delsüblicher Schnellkupplung und folgenden Ab-
messungen verwenden:
– Länge mindestens 7,5 m
– Innendurchmesser mindestens ½ Zoll (13 mm)
Schmutzim Zulaufwasser kann das Gerätbeschä-
digen. Um dies zu verhindern, wird die Verwen-
dungeines WasserfiltersAnschluß3/4"empfohlen
(sieheAbschnitt Sonderzubehör, Seite 11 und 62).
Vorschriften des Wasserversorgungsunterneh-
mens beachten.
Für Deutschland:
Sollte Ihre Hauswasserversorgungnichtmiteinem
Rohrunterbrecher (min.A2) ausgestattet sein, ver-
wendenSiebittedenKärcher-Rückflußverhinderer
(sieheAbschnitt Sonderzubehör, Seite 11 und 62).
Sicherheitshinweise

6 - Deutsch
Bedienung
Wasserversorgung
Das Gerät kann aus der Wasserleitung oder ei-
nem offenen Behälter mit Wasser versorgt wer-
den.
Wasserversorgung aus der Wasserleitung
•EinenZulaufschlauch (nicht imLieferumfang) am
Wasseranschluß des Gerätes und am Wasser-
zulauf anschließen.
•Wasserzulauf öffnen.
!
Gefahr!
Fahrzeugreifen/Reifenventile können durch
den Hochdruckstrahl beschädigt werden und plat-
zen. Erstes Anzeichen hierfür ist eine Verfärbung
des Reifens. Reinigung mit einem Abstand von
mindestens 30 cm.
Netzstecker niemals mit feuchten Händen anfas-
sen.
Anschlußleitungmit Netzstecker vorjedem Betrieb
aufSchäden prüfen.BeschädigteAnschlußleitung
unverzüglich durch autorisierten Kundendienst/
Elektro-Fachkraft austauschen lassen.
Hochdruckschlauch vor jedem Betrieb auf Schä-
den prüfen. Beschädigten Hochdruckschlauch
unverzüglich austauschen.
!
Warnung!
Durch den austretenden Wasserstrahl an der
Hochdruckdüse wirkt eine Rückstoßkraft auf die
Handspritzpistole. Für sicheren Stand sorgen und
Handspritzpistole und Strahlrohr gut festhalten.
Zum Schutz vor zurückspritzenden Teilen bei Be-
darfgeeignete Schutzkleidung/Schutzbrille tragen.
Nie barfuß oder in Sandalen arbeiten.
Wasserversorgung aus offenem Behälter
• Kupplungsteil für Wasserzulauf abschrauben.
• Saugschlauch mit Filter (nicht im Lieferumfang,
sieheAbschnitt Sonderzubehör, Seite 11und 62)
am Wasseranschluß des Gerätes anschrauben.
• Filter in den Behälter hängen.
• Gerät vor dem Betrieb entlüften.
– Pistole ohne Strahlrohr verwenden.
– Gerät einschalten und solange laufen lassen,
bis das Wasser blasenfrei aus der Pistole aus-
tritt.
– Gerät ausschalten und Strahlrohr mit Pistole
verbinden.

Deutsch - 7
DE
EN
FR
IT
NL
ES
PT
Vorbereiten
Das Netzkabel können Sie in beliebiger Länge
(max. 6,5 m) abwickeln. Die Kabeltrommel rastet
hörbar in halben Umdrehungsschritten ein.
Hinweis: Beinicht ganz abgewickeltem Netzkabel
kann sich die Kabeltrommel bis zu 60 °C erwär-
men.Dadurch entsteht keine Beeinträchtigung der
Funktion/Sicherheit des Gerätes.
•Netzstecker einstecken.
•Hauptschalter auf „I“.
Einschalten
•Sicherungsknopf an der Handspritzpistole drük-
ken und Hebel ziehen.
Ausschalten
•Hebel loslassen.
In Arbeitspausen und beim Verlassen des Gerä-
tes durch Drücken des Sicherungsknopfes das
Gerät vor unbeabsichtigtem Einschalten sichern.
Arbeitsdruck / Wassermenge
regulieren
Arbeitsdruck erhöhen:
Strahlrohr in Richtung „+“ drehen.
Arbeitsdruck verringern:
Strahlrohr in Richtung „–“ drehen.
Zubehör anschließen
Folgendes Zubehör ist, je nach Modell, im Liefer-
umfang enthalten oder im Fachhandel erhältlich
(sieheAbschnitt Sonderzubehör, Seite 11und 62).
• Jeweiliges Zubehör gegen Strahlrohr tauschen:
Dreckfräser
für hartnäckige Verschmutzungen
– z. B.vermooste Gehwegplatten oder Fassaden.
Ohne Reinigungsmittel und mit höchstemArbeits-
druck arbeiten.
Waschbürste
für große, glatte Flächen
– z. B. am Auto, Wohnwagen oder Boot. Reini-
gungsmittel kann zugemischt werden.
Rotierende Waschbürste
für schonende und gründliche Reinigung
– z. B. Karosserie- und Glasflächen. Reinigungs-
mittel kann zugemischt werden.
Bedienung

8 - Deutsch
Reinigungsmittel zumischen
• Reinigungsmitteltank füllen mit .......
- Reinigungsmittel-Tab und Wasser oder
- Reinigungsmittelkonzentrat und Wasser
Dosierempfehlungen auf den Gebindeetiketten
der Reinigungsmittel beachten
• Reinigungsmittel dosieren (Reinigungsmittel-
Dosierventil)
– Mittlere Menge: Mittelstellung
– Große Menge: Stellung „+“
– Kleine Menge: Stellung „–“.
• Strahlrohr in Richtung „–“ bis zum Anschlag
drehen.
Empfohlene Reinigungsmethode
1. Reinigungsmittel sparsam auf die trockene
Oberfläche sprühen und einwirken (nicht trock-
nen) lassen.
2. Gelösten Schmutz mit dem Hochdruckstrahl
abspülen.
Reinigungsmittel
Für störungsfreies Arbeiten und passend zur je-
weiligen Reinigungsaufgabe empfehlen wir unser
Kärcher-Reinigungs- und Pflegemittelprogramm.
Bitte lassen Sie sich beraten oder fordern Sie In-
formationen dazu an. Hier eine kleineAuswahl:
Universalreiniger ............. Profi RM 555 ULTRA
Autoreiniger ..................... Profi RM 565 ULTRA
Bootreiniger ..................... Profi RM 575 ULTRA
Haus- und Gartenreiniger
.......................................... Profi RM 570 ULTRA
Bedienung Betrieb beenden
• Hauptschalter auf „0“.
• Netzstecker ziehen.
Stecker nicht mit nassen Händen anfassen!
Immer am Stecker anfassen, nicht am Kabel
ziehen.
• Am Netzstecker ziehen bis kein Rastgeräusch
in der Netzkabelaufwicklung hörbar ist.
Netzstecker loslassen: Netzkabel wird automa-
tisch aufgewickelt

Deutsch - 9
DE
EN
FR
IT
NL
ES
PT
Achtung! Frostkann das nicht vollständig entleer-
te Gerät zerstören. Gerät im Winter in einem frost-
freien Raum aufbewahren.
• Strahlrohrvon der Handspritzpistole trennen und
in die Halter stecken.
• Hebel an der Handspritzpistole ziehen, bis das
Gerät drucklos ist.
• Sicherungsknopf drücken, um Gerät gegen un-
beabsichtigtes Einschalten zu sichern.
• Hochdruckschlauch auf die Schlauchtrommel
wickeln.
• Gerät vor dem Transport ausschalten.
• Zum Transport über Treppen oder Hindernisse
das Gerät am Transportgriff anheben.
• Zum Transport über ebene Flächen das Gerät
am Zugbügel ziehen.
Aufbewahren/Transportieren Pflege und Wartung
Reinigen
Vor längerer Lagerung, z. B. im Winter:
• Reinigungsmittel-Dosierventil vom Reinigungs-
mittel-Saugschlauchabziehen und unter fließen-
dem Wasser reinigen.
• SiebimWasseranschlußmiteinerFlachzange her-
ausziehenund unter fließendem Wasserreinigen.
Warten
Das Gerät ist wartungsfrei.
• ÜberprüfenSieregelmäßigdieNetzanschlußleitung
und den Hochdruckschlauch auf Beschädigungen.
Betrieb beenden
Bei Wasserversorgung aus der Wasserleitung
• Wasserzulauf schließen.
• Gerät vom Wasseranschluß trennen.
Bei Wasserversorgung aus offenem Behälter
• Saugschlauchmit Filter am Wasseranschlußdes
Gerätes abschrauben.

10 - Deutsch
Störung Ursache Abhilfe
Gerät läuft nicht Stromzufuhr unterbrochen Netzstecker ziehen! Anschlußkabel, Netzstecker,
Verlängerungskabel und Kabelverbindungen auf
Schaden prüfen
Gerät kommt nicht auf Druck Einstellung Strahlrohr auf „–“ Strahlrohr auf „+“ stellen
Im Saugbetrieb – Gerät nicht entlüftet Gerät entlüften, siehe „Bedienung“
Sieb im Wasseranschluß verstopft Sieb reinigen, siehe „Pflege und Wartung“
Wasserzulaufmenge zu gering Wasserzulauf bis zum Wasseranschluß des
Gerätes auf Dichtheit und Durchfluß prüfen
Starke Druckschwankungen Hochdruckdüse im Strahlrohr verstopft Strahlrohr abnehmen, Bohrung in der
Hochdruckdüse mit einer Nadel reinigen
und von vorne mit Wasser durchspülen
Wasser tritt auf der Gehäuseunterseite aus Pumpe undicht 3 Tropfen pro Minute sind zulässig. Bei stärkerer
Undichtigkeit Kundendienst aufsuchen
Reinigungsmittel wird nicht angesaugt Einstellung Strahlrohr auf „+“ Strahlrohr auf „–“ stellen
Reinigungsmittel-Dosierventil im
Reinigungsmittel-Saugschlauch verstopft Reinigungsmittel-Dosierventil reinigen, siehe „Pflege und Wartung“
Kundendienst
Bei Fragen oder Störungen hilft Ihnen unsere
Kärcher-Niederlassung gern weiter.
Service Hotline (für Deutschland):
0 71 95 / 9 03 20 65
Hilfe bei Störungen
Störungen haben oft einfache Ursachen, die Sie
mit Hilfe der folgenden Übersicht selbst beheben
können.Im Zweifelsfall oder bei hier nicht genann-
ter Störung/Abhilfe wenden Sie sich bitte an den
autorisierten Kundendienst.
!
Stromschlaggefahr!
Reparaturarbeiten am Gerät dürfen nur vom auto-
risierten Kundendienst durchgeführt werden.
Einschaltvorgänge erzeugen kurzzeitige Span-
nungsabsenkungen.BeiungünstigenNetzbedin-
gungen können Beeinträchtigungen anderer Ge-
räte auftreten. Bei Netzimpedanzen <0,15 Ohm
sind keine Störungen zu erwarten.
Ersatzteile
Verwenden Sie ausschließlich Original-Kärcher-
Ersatzteile.Eine Ersatzteilübersicht finden Sie am
Ende dieser Bedienungsanleitung.

Deutsch - 11
DE
EN
FR
IT
NL
ES
PT
Technische Daten
Sonderzubehör erweitert die Nutzungsmöglich-
keiten Ihres Gerätes. Nähere Informationen dazu
erhalten Sie bei Ihrem Kärcher-Händler.
Abbildungen siehe Seite 62.
1Dreckfräser
2Spritzschutz für Dreckfräser
3Rohrreinigungsset
4Rotierende Waschbürste
5Waschbürste
6Naßstrahlset
7Flexibles Strahlrohr
8Dreifachdüse mit Strahlrohr
9Strahlrohr für schwer zugängliche Stellen
10 Bodenstrahlrohr
11 Strahlrohrverlängerung
12 Hochdruckschlauch
13 Hochdruck-Schlauchverlängerung
14 Großmengen-Saugset
15 Saugschlauch mit Filter
16 Wasserfilter
17 Rückflußverhinderer
18 T-Racer
Sonderzubehör
Garantie
Im jeweiligen Land gelten die von unserer zustän-
digen Vertriebs-Gesellschaft herausgegebenen
Garantiebedingungen.Etwaige Störungen an dem
Gerät beseitigen wir innerhalb der Garantiefrist
kostenlos, sofern ein Material- oder Herstellungs-
fehler die Ursache sein sollte.
Im Garantiefall wenden Sie sich bitte mit Zubehör
und Kaufbeleg an Ihren Händler oder die nächste
autorisierte Kundendienststelle.
EG Konformitätserklärung
Hiermit erklären wir, daß die nachfolgend bezeichnete
Maschineaufgrund ihrer Konzipierungund Bauart sowie
indervonunsinVerkehrgebrachtenAusführungdenein-
schlägigengrundlegendenSicherheits-undGesundheits-
anforderungen der EG-Richtlinien entspricht. Bei einer
nichtmit unsabgestimmtenÄnderungderMaschine ver-
liert diese Erklärung ihre Gültigkeit.
Produkt: Hochdruckreiniger
Typ: 1.138-xxx
Einschlägige EG-Richtlinien:
89/392/EWG+ (91/368/EWG, 93/44/EWG, 93/68/EWG,
98/37/EG)
73/23/EWG + (93/68/EWG)
89/336/EWG + (91/263/EWG, 92/31/EWG, 93/68/EWG)
2000/14/EG
Angewandte harmonisierte Normen:
DIN EN 55014 – 1: 2000 + A1: 2001
DIN EN 55014 – 2: 1997
DIN EN 60335 – 1
DIN EN 60335 – 2 – 79
DIN EN 61000 – 3 – 2: 2000
DIN EN 61000 – 3 – 3: 1995 + A1: 2001
AngewandtesKonformitätsbewertungsverfahren:
Anhang V
Schallleistungspegel
Gemessen : 91 dB(A)
Garantiert: 93 dB(A)
Es ist durch interne Maßnahmen sichergestellt, daß die
SeriengeräteimmerdenAnforderungenderaktuellenEG-
Richtlinien und den angewandten Normen entsprechen.
Die Unterzeichnenden handeln im Auftrag und mit Voll-
macht der Geschäftsführung. 5.957-566 (04/03)
AlfredKärcherGmbH&Co.KG
Cleaning Systems
Alfred-Kärcher-Str. 28–40
P.O. Box 160
D-71349 Winnenden
S. Reiser H. Jenner
Stromanschluß
Spannung (bei 1~50 Hz) 220-240 V
Anschlußleistung 2,5 kW
Netzsicherung (träge) 16 A
Schutzklasse 1,IP X5
Wasseranschluß
Zulauftemperatur (max.) 60 °C
Zulaufmenge (min.) 10 l/min
Zulaufdruck (max.) (6 bar) 0,6 MPa
Leistungsdaten
Nenndruck (130 bar) 13 MPa
Betriebsdruck max. (140 bar) 14 MPa
Fördermenge (530 l/h) 8,8 l/min
Reinigungsmittel-Dosierung 0,2 l/min
Saughöhe aus offenem Behälter 20°C 1 m
Rückstoßkraft der Handspritzpistole 21 N
Hand-Arm Vibration (ISO 5349) 0,8 m/s2
Schalldruckpegel LPA(EN 60704-1) 75 dB(A)
SchalleistungspegelLWA(2000/14/EG) 93 dB(A)
Maße
Länge/Breite/Höhe 500/410/925 mm
Gewicht 21 kg
Stromlaufplan
C1 Betriebskondensator
F1 Thermo-Kontakt
M1 Motor
S1 Geräteschalter
S2 Druckschalter

12 - English
Short instructions
1 Drawing bar
Transport unit over even surfaces
2 Master switch
Switch on unit – I
Switch off unit – 0
3 Hose reel with folding handle
Winding up the high-pressure hose
4 Cleaning agent container
Draw in and meter cleaning agent (+/–)
5 Water connection
Connect supply hose
6 Spray lance
Regulate pressure
7 Handgun
Switch on – press safety button and pull lever
Switch off – release lever
8 Automatic mains cable rewinding
9 Power cord with power plug
Safety Notes
Before first use of the unit read these operating
instructions and act in accordance with them.
Keep these operating instructions in a safe place
for later use or for a subsequent owner.
Use of the unit as authorized
Use this unit exclusively for non-industrial
purposes
– for cleaning machines, vehicles, buildings,
tools, facades, terraces, garden implements,
etc., with high-pressure water jet (if necessary
with the addition of cleaning agents).
– for cleaning vehicle engines only in locations
equipped with an appropriate oil separator.
– with accessories, replacement parts and
cleaning agents authorized by Kärcher.
Please comply with instructions supplied with
the cleaning agents.
General safety notes
Never permit children and adolescents
to handle the unit.
Never leave the unit unattended whilst the
master switch is switched on.
Never operate the unit in potentially explosive
spaces.
Do not spray any objects which contain health-
endangering substances (e.g. asbestos).
Assembly
When unpacking check the contents. Inform
your dealer of any damage in transportation.
Assembly of the unit is demonstrated with
pictures on page 60/61 “Step by Step”.

English - 13
DE
EN
FR
IT
NL
ES
PT
Warning signs on the unit
Never direct the high-pressure
jet at human beings, animals,
the unit itself or at electrical
parts.
Safety devices
Safety devices serve to protect against injuries
and must not be changed or circumvented.
Relief valve with pressure switch
When the lever on the handgun is released the
pressure switch switches off the pump and the
high-pressure jet ceases. When the lever is
pulled the pressure switch switches on the pump
again.
Moreover, the relief valve prevents the
permissible operating pressure from being
exceeded.
Safety button
The safety button on the handgun prevents
inadvertent switching on of the unit.
Environmental protection
Dispose of packaging
The packaging materials are recyclable. Please
hand in the packaging for recycling.
Dispose of old equipment
You can obtain information about environment-
protecting disposal from your Kärcher dealer.
Save water
In comparison to other cleaning methods, by the
use of this unit you save up to 85 % of the water
otherwise needed. The unit can also be operated
with rain-water (use a water filter).
Ease the burden on waste water
Please use the cleaning agents sparingly.
Observe the dosage recommendations which
are supplied with the cleaning agents.
Before first use
Connection requirements
See rating plate or Technical Data for connected
values.
Electrical connection
The voltage shown on the rating plate must
match the supply voltage. The current source
must be properly earthed.
We recommend that this equipment is only
connected into a socket which is protected by a
circuit-breaker that would be actuated by a 30 mA
residual current.
Only use splash-protected extension cable with
a sufficient conductor cross-section
(10 m: 3 x 1.5 mm², 30 m: 3 x 2.5 mm²) and
unwind completely from the cable drum.
Connection to water line
Supply hose (not supplied).
Only use supply hoses with the following
dimensions: length at least 7.5 m,
diameter at least ½".
Dirt in the feed water could lead to the appliance
beingdamaged.To avoidthis risk, we recommend
fitting a Kärcher water filter (see “Special
accessories”).
Comply with the stipulations of the water supply
company.
Safety Notes

14 - English
Operation
!
Serious danger!
Vehicle tyres and tyre valves can be damaged
by the high-pressure jet and become perforated.
The first sign of this is a discoloration of the
tyre. When cleaning them maintain a distance of
at least 30 cm.
Never grasp the power plug with wet hands.
Before each use check the power cord and
power plug for damage. Have a damaged power
cord replaced immediately by an authorized
Kärcher service point or an electrical specialist.
Before each use check the high-pressure hose
for damage. Replace a damaged high-pressure
hose immediately.
!
Danger of injury!
Owing to the water jet emerging from the high-
pressure nozzle a recoil force operates on the
handgun. Ensure you have a secure footing and
hold the handgun and spray lance firmly.
If necessary wear protective clothing for
protection against return spray.
Water supply
The unit can either be supplied from the water
main or from water in an open container.
Water supply from the water main
Connect a supply hose (not included) to
the water inlet of the unit and to the water
supply (e.g. water tap).
Open the water supply.
Water supply from an open container
Unscrew the coupling part for the water inlet.
Screw the suction hose with filter (not
included, see “Special accessories”) onto the
water connection of the unit.
Hang the filter in the container.
Vent the unit before operation.
– Let the pump run without the spray lance
until water comes out of the handgun. Then
connect the spray lance again.

English - 15
DE
EN
FR
IT
NL
ES
PT
Preparation
The mains cable can be unwound to an
appropriate length (max. 6,5 m). The cable drum
audibly locks into place for every half revolution.
Note: If the power cable has not completely
unreeled, the cable drum can warm up to 60 °C.
This will not cause any impairment to the
functioning or safety of the unit.
Insert power plug.
Turn master switch to “I”.
Switching on
Press safety button on the handgun and pull
the lever.
Switching off
Release the lever.
During breaks in work and when leaving the unit
secure it against inadvertent switching on by
pressing the safety button.
Regulate operating pressure/
flow rate
Raise operating pressure:
twist spray lance in direction “+”.
Reduce operating pressure:
twist spray lance in direction “–”.
Operation
Connect accessories
Depending on the model the following
accessories are either included in the scope
of delivery or are obtainable from specialist
dealers (see also “Special accessories”).
Exchange the respective accessory with the
spray lance.
Wash brush
for large, smooth surfaces – e.g. on the
automobile, caravan or boat.
Cleaning agent can be added.
Rotating wash brush
for gentle and thorough cleaning – e.g. bodywork
and glass surfaces.
Cleaning agent can be added.
Rotary nozzle
for stubborn accumulations of grime – e.g.
moss-covered promenade tiles or facades.
Work without cleaning agent and with the
highest operating pressure.

16 - English
Adding the cleaning agent
• Fill the detergent reservoir with .......
..... Detergent tablet and water or
..... Detergent concentrate and water.
Observe metering recommendations on the
packaging label of the detergent.
Meter out the cleaning agent (cleaning agent
metering valve)
– medium quantity: centre-position
– large quantity: “+” position
– small quantity: “–” position.
Twist the spray lance in the “–” direction until
the stop.
Recommended cleaning method
1. Spray the cleaning agent on the dry surface
sparingly and let it react (but not dry out).
2. Wash off the loosened dirt with the high-
pressure jet.
Master switch to “0”.
Draw out power plug.
Drawoutthemains cable untilnomoreunwinding
noisescan be heard.Thenwhen you release the
cable it will be automatically wound up.
Operation Finishing operations
Cleaning agents
For trouble-free operation and for matching to
the relevant cleaning task we recommend our
Kärcher cleaning agents and care range. Please
let us advise you or ask for information about
them. Here is a small selection:
Universal cleaner Profi RM 555 ULTRA
Automobile cleaner Profi RM 565 ULTRA
House and garden cleaner
Profi RM 570 ULTRA
Boat cleaner Profi RM 575 ULTRA
When the water has been supplied from the
water main
Close the water supply tap.
Separate the unit from the water connection.
When the water has been supplied from an
open container
Unscrew the suction hose with filter at the
water inlet of the unit.

English - 17
DE
EN
FR
IT
NL
ES
PT
Pull the lever on the handgun until the unit is
without pressure.
Press in the safety button to protect the unit
against inadvertent switching on.
Wind the high-pressure hose on the hose
reel.
Caution! Frost can destroy an incompletely
emptied unit. In the winter keep the unit in a
frost-free room.
Separate the spray lance from the handgun
and place it in its holder.
Care and MaintenanceFinishing operations Safekeeping / Transportation
Switch off the unit before transporting it.
To transport it over stairs or obstacles lift the
unit.
To transport the unit over even surfaces draw
it by the drawing bar.
Cleaning
Before long periods of storage, e.g. in winter:
Pull the cleaning agent metering valve off the
cleaning agent suction hose and clean
it under running water.
Pull out the strainer in the water inlet with flat-
nose pliers and clean it under running water.
Maintenance
The unit is maintenance-free.

18 - English
Help with faults
Fault Cause Remedy
Unit does not run Power supply interrupted Draw out power plug! Check power cord, power
plug, extension cable and cable connections for
damage
Unit does not come up to pressure Spray lance set to “–” Set spray lance to “+”
In suction operation – unit not vented Vent unit, see “Operation”
Strainer in water inlet blocked Clean strainer, see “Care and Maintenance”
Water supply quantity too low Check the water supply to the water inlet of the
unit for leaks and throughput
Strong pressure fluctuations High-pressure nozzle in spray lance blocked Take off the spray lance, clean the hole in the
high-pressure nozzle with a needle and rinse
through with water again
Water comes out of the housing underside Pump leaking 3 drops per minute are acceptable. For greater
leakages contact the customer service
Cleaning agent is not drawn in Spray lance set to “+” Set spray lance to “–”
Cleaning agent valve in the cleaning agent suction
hose blocked Clean cleaning agent metering valve, see “Care and Maintenance”
Faults often have simple causes which you can
rectify yourself with the aid of the following
summary. In case of doubt or of faults or
remedies not mentioned here apply to the
authorized customer service.
!
Danger of electric shock!
Repair work on the unit can only be carried out
by the authorized customer service.
Customer Service
In the case of questions or faults our Kärcher
branches will be pleased to assist you further:
Replacement parts
Use exclusively Kärcher original replacement
parts. You will find a replacement parts summary
at the end of these operating instructions.
Inrush currents cause short-time voltage drops.
Under unfavourable power supply conditions
other equipment may be affected. If the system
impedance of the power supply is < 0,15 Ohms,
disturbances are unlikely to occur.

English - 19
DE
EN
FR
IT
NL
ES
PT
Special accessoriesTechnical Data
Special accessories expand the scope of use of
your machine. You can obtain further information
from your Kärcher dealer.
See page 62 for illustrations.
1Rotary nozzle
2Spray guard for rotary nozzle
3Pipe-cleaning set
4Rotating wash brush
5Wash brush
6Wet blasting set
7Flexible spray lance
8Three-way nozzle with spray lance
9Spray lance for places which are difficult
to access
10 Floor spray lance
11 Spray lance extension
12 High-pressure hose
13 Hose extension
14 Large volume suction set
15 Suction hose with filter
16 Water filter
17 Non-return valve
18 T-Racer
Guarantee
In each country the guarantee conditions issued
by our responsible sales company are applicable.
We clear any faults occurring in the unit free of
charge during the period of guarantee providing
the cause is a fault in a material or in the
manufacture.
In the case of a claim under the guarantee please
contact your dealer or the nearest authorized
customer service point, accompanying your claim
with accessories and purchase voucher.
Power supply
Voltage (at 1~50 Hz) 220-240 V
Connected load 2,5 kW
Supply fuses (time-lag) 16 A
Safety class 1,IP X5
Water connection
Supply temperature (max.) 60 °C
Supply volume (min.) 10 l/min
Supply pressure (max.) (6 bar) 0,6 MPar
Performance data
Operating pressure (130 bar) 13 MPa
Pump pressure max. (140 bar) 14 MPa
Flow rate (530 l/h) 8,8 l/min
Cleaning agent metering 0,2 l/min
Suction height from open container (20°C)1 m
Recoil force of the handgun 21 N
Hand-transmitted vibration (ISO 5349) 0,8 m/s²
Sound pressure level LPA(EN 60704-1) 75 dB(A)
Sound power level LWA(2000/14/EC) 93 dB(A)
Dimensions
Length/Width/Height 500/410/925 mm
Weight 21 kg
EU Declaration of Conformity
We hereby declare that the equipment described below
conforms to the relevant fundamental safety and health
requirementsof theappropriateEU Directives,bothinits
basic design and construction as well as in the version
marketed by us.This declaration will cease to be valid if
any modifications are made to the machine without our
express approval.
Product: High-pressure cleaner
Model: 1.138-xxx
Relevant EU Directives:
89/392/EEC (+ 91/368/EEC, 93/44/EEC, 93/68/EEC,
98/37/EC)
73/23/EEC (+ 93/68/EEC)
89/336/EEC (+ 91/263/EEC, 92/31/EEC, 93/68/EEC)
2000/14/EC
Harmonised standards applied:
DIN EN 55014 – 1: 2000 + A1: 2001
DIN EN 55014 – 2: 1997
DIN EN 60335 – 1
DIN EN 60335 – 2 – 79
DIN EN 61000 – 3 – 2: 2000
DIN EN 61000 – 3 – 3: 1995 + A1: 2001
Conformity assessment procedure followed:
Annex V
Sound power level
Measured: 91 dB(A)
Guaranteed: 93 dB(A)
Appropriateinternalmeasures have beentaken to ensu-
re that series-production units conform at all times to the
requirements of current EU Directives and relevant
standards.The signatories are empowered to represent
and act on behalf of the company management.
5.957-566 (04/03)
AlfredKärcherGmbH&Co.KG
Cleaning Systems
Alfred-Kärcher-Str. 28–40
P.O. Box 160
D-71349 Winnenden
H. JennerS. Reiser
Circuit Diagram
C1Running capacitor
F1 Temperature fuse
M1Motor
S1Appliance switch
S2Pressure-operated
switch

20 - Français
Notice succincte
1 Guidon pour tracter l’appareil
Il sert à transporter l’appareil sur les surfaces
planes.
2 Interrupteur principal
Position I pour allumer l’appareil.
Position 0 pour l’éteindre.
3 Tambour à flexible avec poignée
rabattable
Pour enrouler le flexible haute pression.
4 Flexible d’aspiration de détergent
Aspiration et dosage du détergent (+/–)
5 Prise d’eau
Raccordez-y le flexible d’alimentation en eau.
6 Lance
Elle sert à réguler la pression.
7 Poignée-pistolet
Pour l’enclencher, enfoncez le cran d’arrêt
puis appuyez sur la gâchette.
Pour la couper, relâchez la gâchette.
8 Enrouleur automatique du câble
d’alimentation
9 Cordon d’alimentation à fiche mâle
Consignes de sécurité
Avant d’utiliser cet appareil pour la première fois,
veuillez lire la présente notice et vous conformer
aux instructions qu’elle contient.
Rangez cette notice d’instructions en vue de son
utilisation future ou pour le cas où l’appareil
devrait changer de propriétaire.
Conformité d’utilisation
Veuillez n’utiliser cet appareil que dans des
applications non-professionnelles:
– Pour nettoyer des machines, véhicules,
ouvrages, outils, façades, terrasses, appareils
de jardin avec le jet haute pression (auquel
vous aurez rajouté du détergent suivant
besoins).
– Pour nettoyer des moteurs, mais seulement sur
des sites équipés d’un séparateur d’huile.
– Servez-vous d’accessoires, de pièces de
rechange et de détergents recommandés par
Kärcher. Veuillez respecter les instructions
accompagnant les détergents.
Consignes de sécurité générales
Ne permettez jamais aux enfants et aux
adolescents d’utiliser cet appareil.
Ne laissez jamais cet appareil sans surveillance
tant que son interrupteur principal se trouve en
position enclenchée.
Ne faites jamais marcher l’appareil dans des
locaux à risque d’explosion.
Ne dirigez jamais le jet sur des objets contenant
des matières dangereuses pour la santé
(l’amiante par ex.).
Consignes de sécuritéNotice succincte
Assemblage
Si lors du déballage vous constatez des dégâts
dus au transport, veuillez en informer votre
revendeur par lettre recommandée avec accusé
de réception dans les trois jours. Faites les
réserves nécessaires sur le bon de livraison
(article 105 du Code de Commerce).
L’assemblage est décrit et illustré par des
figures à la page 60/61 intitulée «Pas à pas».
