Deutsch
– 1
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
–Vor erster Inbetriebnahme Sicherheits-
hinweise Nr. 5.951-949 unbedingt le-
sen!
–Bei Transportschaden sofort Händler
informieren.
–Packungsinhalt beim Auspacken prü-
fen.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Inhaltsverzeichnis
Umweltschutz DE - 1
Symbole in der Betriebsan-
leitung
DE - 1
Übersicht DE - 2
Symbole auf dem Gerät DE - 2
Bestimmungsgemäße Ver-
wendung
DE - 2
Sicherheitshinweise DE - 3
Sicherheitseinrichtungen DE - 4
Inbetriebnahme DE - 4
Bedienung DE - 7
Lagerung DE - 10
Transport DE - 10
Pflege und Wartung DE - 10
Hilfe bei Störungen DE - 12
Garantie DE - 14
Zubehör und Ersatzteile DE - 14
CE-Erklärung DE - 14
Technische Daten DE - 15
Wiederkehrende Prüfungen DE - 16
Umweltschutz
Die Verpackungsmaterialien
sind recyclebar. Bitte werfen
Sie die Verpackungen nicht in
den Hausmüll, sondern führen
Sie diese einer Wiederverwer-
tung zu.
Altgeräte enthalten wertvolle
recyclingfähige Materialien, die
einer Verwertung zugeführt
werden sollten. Batterien, Öl
und ähnliche Stoffe dürfen
nicht in die Umwelt gelangen.
Bitte entsorgen Sie Altgeräte
deshalb über geeignete Sam-
melsysteme.
Bitte Batterie oder Akku um-
weltgerecht entsorgen. Batteri-
en und Akkus enthalten Stoffe,
die nicht in die Umwelt gelan-
gen dürfen. Bitte entsorgen Sie
diese deshalb über geeignete
Sammelsysteme.
Bitte Motorenöl, Heizöl, Diesel und Ben-
zin nicht in die Umwelt gelangen lassen.
Bitte Boden schützen und Altöl umwelt-
gerecht entsorgen.
Symbole in der
Betriebsanleitung
Pb
4 DE

– 2
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Bild 1
1 Powerdüse mit Überwurfmutter
2 Strahlrohr
3 Handspritzpistole mit Sicherungsraste
4 Hebel der Handspritzpistole
5 Hochdruckschlauch
6 Chokehebel
7 Enthärterbehälter
8 Magnetventil
9 Schwimmerbehälter
10 Benzin-Motor
11 Schlüsselschalter (Motor)
12 Ölablassschraube (Motor)
13 Kraftstofftank
14 Brennstofftank
15 Öleinfüllschraube (Motor)
16 Ölmessstab (Motor)
17 Wasseranschluss mit Sieb
18 Reinigungsmittel-Saugschlauch mit Fil-
ter
19 Hochdruckanschluss
20 Batterie
21 Brennstoffpumpe
22 Brennstofffilter
23 Brennergebläse
24 Durchlauferhitzer
25 Elektrokasten
26 Typenschild
27 Brennerschauglas
28 Brennerdeckel
29 Düsenstock
30 Zündkerzenstecker (Brenner)
31 Manometer
32 Kraftstoffpumpe
33 Kraftstofffilter
34 Luftfilter
35 Feinfilter
36 Filter Wassermangelsicherung
37 Sicherheitsventil
38 Druck-/Mengenregulierung
39 Ölschauglas
40 Hochdruckpumpe
41 Druckschalter
42 Druckspeicher
43 Wassermangelsicherung
44 Überströmventil
45 Thermoventil
46 Ölablassschraube (Pumpe)
47 Öleinfüllschraube mit Ölmessstab
(Pumpe)
48 Umschaltventil Saugwasser
Bild 2
1 Temperaturregler
2 Kontrolllampe Brennstoff
3 Kontrolllampe Flüssigenthärter
4 Reinigungsmittel-Dosierventil
5 Reset-Taste des Wassertemperaturbe-
grenzers
6 Reset-Taste des Abgastemperaturbe-
grenzers
Hochdruckstrahlen können bei
unsachgemäßem Gebrauch ge-
fährlich sein. Der Strahl darf
nicht auf Personen, Tiere, aktive elektri-
sche Ausrüstung oder auf das Gerät selbst
gerichtet werden.
Hinweis: Gilt nur für Deutschland: Das Ge-
rät ist nur für den mobilen (nicht stationä-
ren) Betrieb bestimmt.
Das Gerät wird speziell dort eingesetzt, wo
kein elektrischer Anschluss zur Verfügung
Übersicht
Geräteelemente
Bedienfeld
Symbole auf dem Gerät
Vergiftungsgefahr! Abgase
nicht einatmen.
Bestimmungsgemäße
Verwendung
5DE

– 3
steht und mit Heißwasser gearbeitet wer-
den soll.
Reinigen von: Maschinen, Fahrzeugen,
Bauwerken, Werkzeugen, Fassaden, Ter-
rassen, Gartengeräten, etc.
–Zum Reinigen von Fassaden, Terras-
sen, Gartengeräten etc. nur den Hoch-
druckstrahl ohne Reinigungsmittel
verwenden.
–Für hartnäckige Verschmutzungen
empfehlen wir den Dreckfräser als Son-
derzubehör.
Gefahr
Verletzungsgefahr! Beim Einsatz an Tank-
stellen oder anderen Gefahrenbereichen
entsprechende Sicherheitsvorschriften be-
achten.
Gefahr
–Hochdruckreiniger nicht betreiben,
wenn Kraftstoff verschüttet worden ist,
sondern das Gerät an einen anderen
Ort bringen und jegliche Funkenbildung
vermeiden.
–Kraftstoff nicht in der Nähe von offenem
Feuer oder Geräten wie Öfen, Heizkes-
sel, Wassererhitzer usw. aufbewahren,
verschütten oder verwenden, die eine
Zündflamme haben oder Funken erzeu-
gen können.
–Leicht entzündbare Gegenstände und
Materialien vom Schalldämpfer fernhal-
ten (mindestens 2 m).
–Motor nicht ohne Schalldämpfer betrei-
ben und diesen regelmäßig kontrollie-
ren, reinigen und nötigenfalls erneuern.
–Motor nicht in wald-, busch- oder gras-
bestandenem Gelände einsetzen, ohne
dass der Auspuff mit einem Funkenfän-
ger ausgerüstet ist.
–Außer bei Einstellarbeiten den Motor
nicht mit abgenommenem Luftfilter oder
ohne Abdeckung über dem Ansaugstut-
zen laufen lassen.
–Keine Verstellungen an Regelfedern,
Reglergestängen oder anderen Teilen
vornehmen, die eine Erhöhung der Mo-
tordrehzahl bewirken können.
–Verbrennungsgefahr! Heiße Schall-
dämpfer, Zylinder oder Kühlrippen nicht
berühren.
–Hände und Füße nie in die Nähe be-
wegter oder umlaufender Teile bringen.
–Vergiftungsgefahr! Gerät darf nicht in
geschlossenen Räumen betrieben wer-
den.
–Jeweilige nationale Vorschriften des
Gesetzgebers für Flüssigkeitsstrahler
beachten.
–Jeweilige nationale Vorschriften des
Gesetzgebers zur Unfallverhütung be-
achten. Flüssigkeitsstrahler müssen re-
gelmäßig geprüft und das Ergebnis der
Prüfung schriftlich festgehalten werden.
–Die Heizeinrichtung des Gerätes ist
eine Feuerungsanlage. Feuerungsan-
lagen müssen regelmäßig nach den je-
weiligen nationalen Vorschriften des
Gesetzgebers überprüft werden.
–Gemäß gültigen nationalen Bestim-
mungen muss dieser Hochdruckreini-
ger bei gewerblichem Einsatz erstmalig
von einer befähigten Person in Betrieb
genommen werden. KÄRCHER hat die-
se Erstinbetriebnahme bereits für Sie
durchgeführt und dokumentiert. Die Do-
kumentation dazu erhalten Sie auf
Nachfrage über Ihren KÄRCHER Part-
ner. Bitte halten Sie bei Nachfragen zur
Dokumentation die Teile- und Wer-
knummer des Gerätes bereit.
–Wir weisen darauf hin, dass das Gerät
gemäß den gültigen nationalen Bestim-
mungen wiederkehrend von einer befä-
Bitte mineralölhaltiges Abwasser nicht
ins Erdreich, Gewässer oder Kanalisati-
on gelangen lassen. Motorenwäsche und
Unterbodenwäsche deshalb bitte nur an
geeigneten Plätzen mit Ölabscheider
durchführen.
Sicherheitshinweise
Allgemein
6 DE

– 4
higten Person geprüft werden muss.
Bitte wenden Sie sich dazu an Ihren
KÄRCHER Partner.
Gefahr
Verletzungsgefahr!
–Nur Original-Hochdruckschläuche ver-
wenden.
–Der Hochdruckschlauch und die Spritz-
einrichtung müssen für den in den
Technischen Daten angegebenen ma-
ximalen Betriebsüberdruck geeignet
sein.
–Kontakt mit Chemikalien vermeiden.
–Hochdruckschlauch täglich kontrollie-
ren.
Geknickte Schläuche nicht mehr ver-
wenden.
Ist die äußere Drahtlage sichtbar,
Hochdruckschlauch nicht mehr verwen-
den.
–Hochdruckschlauch mit beschädigtem
Gewinde nicht mehr verwenden.
–Hochdruckschlauch so verlegen, dass
dieser nicht überfahren werden kann.
–Durch Überfahren, Knicken, Stoßen be-
lasteten Schlauch nicht mehr verwen-
den, auch wenn keine Beschädigung
sichtbar ist.
–Hochdruckschlauch so lagern, dass
keine mechanischen Belastungen auf-
treten.
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au-
ßer Kraft gesetzt oder in ihrer Funktion um-
gangen werden.
Die Wassermangelsicherung verhindert die
Überhitzung des Brenners bei Wasserman-
gel. Nur bei ausreichender Wasserversor-
gung geht der Brenner in Betrieb.
–Ist die Handspritzpistole geschlossen,
öffnet sich das Überströmventil und die
Hochdruckpumpe leitet das Wasser zur
Pumpensaugseite zurück. Dadurch
wird eine Überschreitung des zulässi-
gen Arbeitsdrucks verhindert.
–Das Überströmventil ist werkseitig ein-
gestellt und plombiert. Einstellung nur
durch den Kundendienst.
–Das Sicherheitsventil öffnet, wenn das
Überströmventil defekt ist.
–Das Sicherheitsventil ist werkseitig ein-
gestellt und plombiert. Einstellung nur
durch den Kundendienst.
Das Thermoventil öffnet bei Überschrei-
tung der maximal zulässigen Wassertem-
peratur und leitet das Heißwasser ins Freie.
Der Druckschalter schaltet den Brenner bei
Unterschreitung des minimalen Arbeits-
drucks aus und bei Überschreitung wieder
ein.
Der Wassertemperaturbegrenzer schaltet
den Brenner bei Erreichen einer zu hohen
Wassertemperatur am Kesselausgang
aus.
Der Abgastemperaturbegrenzer schaltet
den Brenner bei Überschreiten der maxi-
malen Abgastemperatur ab.
몇Warnung
Verletzungsgefahr! Gerät, Zuleitungen,
Hochdruckschlauch und Anschlüsse müs-
sen in einwandfreiem Zustand sein. Falls
der Zustand nicht einwandfrei ist, darf das
Gerät nicht benutzt werden.
Hochdruckschlauch
Sicherheitseinrichtungen
Wassermangelsicherung
Überströmventil
Sicherheitsventil
Thermoventil an der Pumpe
Druckschalter
Wassertemperaturbegrenzer
Abgastemperaturbegrenzer
Inbetriebnahme
7DE

– 5
Vorsicht
Bei milchigem Öl sofort Kärcher-Kunden-
dienst informieren.
ÎÖlstand der Hochdruckpumpe durch
Ölmessstab kontrollieren.
Gerät nicht in Betrieb nehmen, wenn der
Ölstand unter „MIN“ abgesunken ist.
ÎBei Bedarf Öl nachfüllen (siehe Techni-
sche Daten).
Abschnitt „Sicherheitshinweise“ beach-
ten!
ÎVor Inbetriebnahme die Betriebsanlei-
tung des Motorenherstellers lesen und
insbesondere die Sicherheitshinweise
beachten.
ÎLuftfilter prüfen.
ÎÖlstand des Motors kontrollieren.
Gerät nicht in Betrieb nehmen, wenn der
Ölstand unter „MIN“ abgesunken ist.
ÎBei Bedarf Öl nachfüllen.
ÎKraftstofftank mit bleifreiem Benzin fül-
len.
Keine 2-Takt-Mischung verwenden.
Vorsicht
Beschädigungsgefahr der Brennstoffpum-
pe durch Trockenlauf. Brennstofftank auch
bei Kaltwasserbetrieb soweit befüllen, bis
die Kontrolllampe Brennstoff erlischt.
Gefahr
Explosionsgefahr! Nur Dieselkraftstoff oder
leichtes Heizöl einfüllen. Ungeeignete
Brennstoffe, z. B. Benzin, dürfen nicht ver-
wendet werden.
ÎBrennstoff auffüllen.
ÎTankverschluss schließen.
ÎÜbergelaufenen Brennstoff abwischen.
Hinweis: Ein Probegebinde Flüssigenthär-
ter ist im Lieferumfang enthalten.

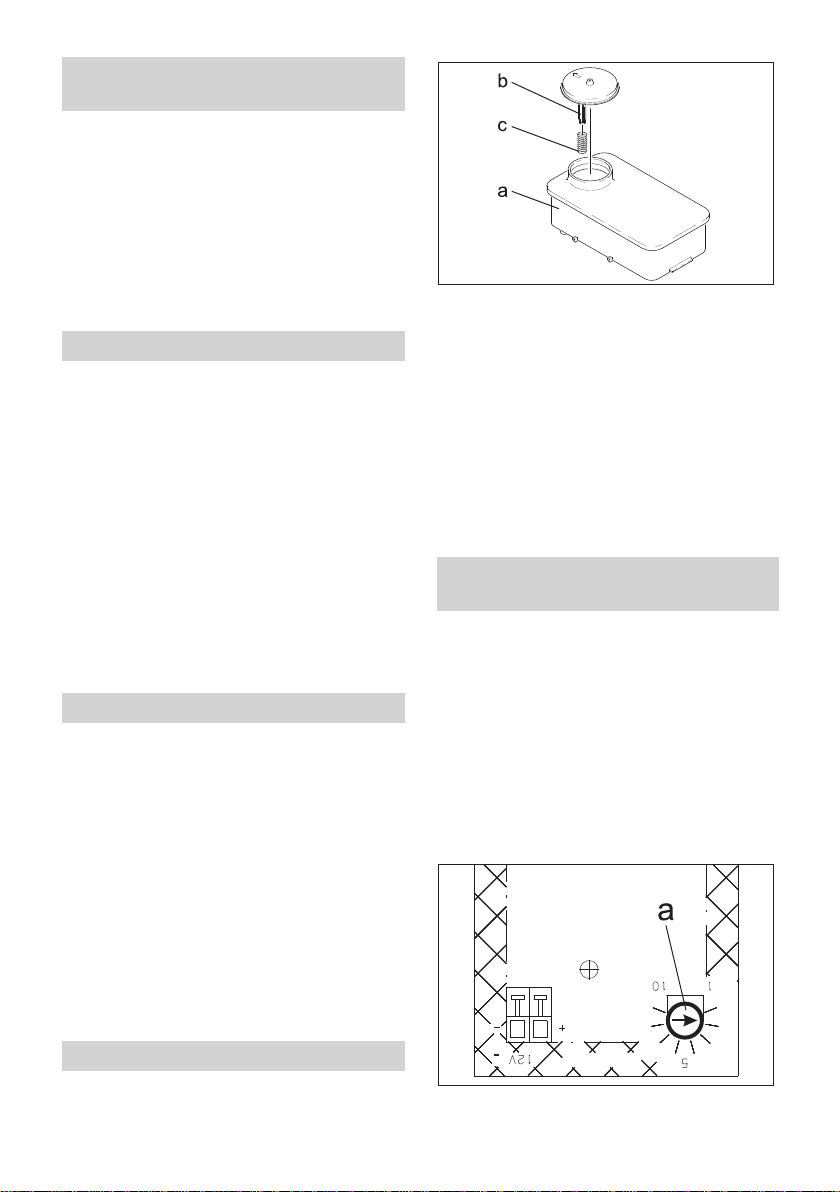

ÎFeder (c) von der Deckelstütze (b) des
Enthärterbehälters (a) entfernen.
ÎBehälter mit Kärcher-Enthärterflüssig-
keit RM 110 (Best.-Nr. 2.780-001) fül-
len.
Der Flüssigenthärter verhindert die Verkal-
kung der Heizschlange beim Betrieb mit
kalkhaltigem Leitungswasser. Er wird dem
Zulauf im Wasserkasten tröpfchenweise
zudosiert.
Die Dosierung ist werkseitig auf mittlere
Wasserhärte eingestellt.
Gefahr
Gefährliche elektrische Spannung! Einstel-
lung darf nur durch eine Elektro-Fachkraft
erfolgen.
ÎDie örtliche Wasserhärte ermitteln:
–Über das örtliche Versorgungsunter-
nehmen,
–mit einem Härteprüfgerät (Best.-Nr.
6.768-004).
ÎElektrokasten öffnen.
ÎDrehpotentiometer (a) je nach Wasser-
härte einstellen. Aus der Tabelle kann
Ölstand der Hochdruckpumpe kont-
rollieren
Motor
Brennstoff auffüllen
Flüssigenthärter auffüllen
Zudosierung Flüssigenthärter
einstellen
8 DE

– 6
die richtige Einstellung entnommen
werden.
Beispiel:
Für eine Wasserhärte von 15 °dH Skalen-
wert 7 am Drehpotentiometer einstellen.
Beachten Sie beim Umgang mit Batterien
unbedingt folgende Warnhinweise: Gefahr
Explosionsgefahr! Keine Werkzeuge oder
Ähnliches auf die Batterie, d.h. auf Endpole
und Zellenverbinder legen.
Gefahr
Verletzungsgefahr! Wunden niemals mit
Blei in Berührung bringen. Nach der Arbeit
an Batterien immer die Hände reinigen.
ÎBatterie in den Batteriebehälter stellen.
ÎPolklemme (rotes Kabel) am Pluspol
(+) anschließen.
ÎPolklemme am Minuspol (-) anschlie-
ßen.
ÎBatteriebehälter durch Deckel ver-
schließen.
ÎDeckel des Batteriebehälters durch
Spannband befestigen.
Hinweis: Die Batteriepole und Polklem-
men auf ausreichenden Schutz durch Pol-
schutzfett kontrollieren.
Wasserhärte (°dH) Skala am Drehpo-
tentiometer
510
10 8
15 7
20 6,5
25 6
30 5,5
Batterie
Sicherheitshinweise Batterie
Hinweise auf der Batterie und
in der Gebrauchsanweisung
beachten!
Augenschutz tragen!
Kinder von Säure und Batteri-
en fern halten!
Explosionsgefahr!
Feuer, Funken, offenes Licht
und Rauchen verboten!
Verätzungsgefahr!
Erste Hilfe!
Warnvermerk!
Entsorgung!
Batterie nicht in Mülltonne
werfen!
Batterie einbauen und anschließen
9DE

– 7
Gefahr
Verletzungsgefahr! Sicherheitsvorschriften
beim Umgang mit Batterien beachten. Ge-
brauchsanweisung des Ladegerätherstel-
lers beachten.
ÎBatterie abklemmen.
ÎPluspol-Leitung des Ladegerätes mit
dem Pluspolanschluss der Batterie ver-
binden.
ÎMinuspol-Leitung des Ladegerätes mit
dem Minuspolanschluss der Batterie
verbinden.
ÎNetzstecker einstecken und Ladegerät
einschalten.
ÎBatterie mit kleinstmöglichem Lade-
strom laden.
ÎSpannband des Batteriebehälterde-
ckels lösen.
ÎDeckel des Batteriebehälters abneh-
men.
ÎPolklemme am Minuspol (-) abklem-
men.
ÎPolklemme am Pluspol (+) abklemmen.
ÎBatterie aus dem Batteriebehälter neh-
men.
ÎVerbrauchte Batterie gemäß den gel-
tenden Bestimmungen entsorgen.
Vorsicht
Bei säuregefüllten Batterien regelmäßig
den Flüssigkeitsstand überprüfen.
ÎAlle Zellverschlüsse herausdrehen.
ÎBei zu geringem Flüssigkeitspegel Zel-
len mit destilliertem Wasser bis zur
Markierung auffüllen.
ÎBatterie laden.
ÎZellverschlüsse einschrauben.
ÎHochdruckschlauch und Strahlrohr mit
der Handspritzpistole verbinden.
Î
Powerdüse auf das Strahlrohr montieren.
Überwurfmutter handfest anziehen.
ÎHochdruckschlauch am Hochdruckan-
schluss des Gerätes montieren.
Bild A-C
Anschlusswerte siehe Technische Daten.
ÎZulaufschlauch (Mindestlänge 7,5 m,
Mindestdurchmesser 1“) am Wasser-
anschluss des Gerätes und am Was-
serzulauf (zum Beispiel Wasserhahn)
anschließen.
ÎWasserzulauf öffnen.
Hinweis: Der Zulaufschlauch ist nicht im
Lieferumfang enthalten.
–Dieser Hochdruckreiniger ist mit ent-
sprechendem Zubehör zum Ansaugen
von Oberflächenwasser z. B. aus Re-
gentonnen oder Teichen geeignet.
–Ansaughöhe max. 1 m.
Gefahr
Saugen Sie niemals Wasser aus einem
Trinkwasserbehälter an. Saugen Sie nie-
mals lösungsmittelhaltige Flüssigkeiten wie
Lackverdünnung, Benzin, Öl oder ungefil-
tertes Wasser an. Die Dichtungen im Gerät
sind nicht lösungsmittelbeständig. Der
Sprühnebel von Lösungsmitteln ist hoch-
entzündlich, explosiv und giftig.
ÎSaugschlauch (Durchmesser mindes-
tens 1“) mit Filter (Zubehör) am Um-
schaltventil Saugwasser anschließen.
ÎReinigungsmittel-Dosierventil auf „0“
stellen.
ÎUmschaltventil Saugwasser öffnen.
Gefahr
Explosionsgefahr!
Keine brennbaren Flüssigkeiten versprü-
hen.
Gefahr
–Gerät auf einen festen Untergrund stel-
len.
Batterie laden
Batterie ausbauen
Flüssigkeitsstand der Batterie prüfen
und korrigieren
Handspritzpistole montieren
Montage Ersatz-Hochdruck-
schlauch
Wasseranschluss
Wasser aus Behälter ansaugen
Bedienung
10 DE

– 8
–Der Hochdruckreiniger darf nicht von
Kindern betrieben werden. (Gefahr von
Unfällen durch unsachgemäße Ver-
wendung des Gerätes).
–Der Hochdruckstrahl erzeugt bei der
Benutzung des Gerätes einen hohen
Geräuschpegel. Gefahr von Gehör-
schäden. Bei der Arbeit mit dem Gerät
unbedingt einen geeigneten Gehör-
schutz tragen.
–Der aus der Hochdruckdüse austreten-
de Wasserstrahl verursacht einen
Rückstoß der Pistole. Ein abgewinkel-
tes Strahlrohr kann zusätzlich ein Dreh-
moment verursachen. Deshalb
Strahlrohr und Pistole fest in den Hän-
den halten.
–Niemals Wasserstrahl auf Personen,
Tiere, das Gerät selbst oder elektrische
Bauteile richten.
–Fahrzeugreifen/Reifenventile dürfen
nur mit einem Mindest-Spritzabstand
von 30 cm gereinigt werden. Sonst
kann der Fahrzeugreifen/das Reifen-
ventil durch den Hochdruckstrahl be-
schädigt werden. Das erste Anzeichen
einer Beschädigung ist die Verfärbung
des Reifens. Beschädigte Fahrzeugrei-
fen sind eine Gefahrenquelle.
–Asbesthaltige und andere Materialien,
die gesundheitsgefährdende Stoffe ent-
halten, dürfen nicht abgespritzt werden.
–Zum Schutz des Betreibers vor Spritz-
wasser ist geeignete Schutzkleidung zu
tragen.
–Stets auf feste Verschraubung aller An-
schlussschläuche achten.
–Der Hebel der Handspritzpistole darf
bei Betrieb nicht festgeklemmt werden.
ÎDruck/Temperatur und Reinigungsmit-
telkonzentration entsprechend der zu
reinigenden Oberfläche einstellen.
Das Gerät ist mit folgender Düse ausge-
stattet:
Powerdüse, 25° Strahlwinkel
–Hochdruck-Flachstrahl (25°) für groß-
flächige Verschmutzungen
Hinweis: Hochdruckstrahl immer zuerst
aus größerer Entfernung auf zu reinigen-
des Objekt richten, um Schäden durch zu
hohen Druck zu vermeiden.
–Für hartnäckige Verschmutzungen
–Schmutz lösen:
Reinigungsmittel sparsam aufsprühen
und 1...5 Minuten einwirken, aber nicht
eintrocknen lassen.
–Schmutz entfernen:
Gelösten Schmutz mit Hochdruckstrahl
abspülen.
ÎWasserzulauf öffnen.
ÎTemperaturregler auf Betrieb mit Kalt-/
Heißwasser stellen.
ÎMotor entsprechend der Betriebsanlei-
tung des Motorenherstellers starten.
ÎHebel der Handspritzpistole betätigen.
ÎTemperaturregler auf „OFF“ stellen.
Gefahr
Verbrühungsgefahr!
ÎTemperaturregler auf gewünschte Ar-
beitstemperatur (max. 98 °C) einstel-
len. Der Brenner wird eingeschaltet.
Gefahr
Verbrühungsgefahr! Bei Arbeitstemperatu-
ren über 98 °C darf der Arbeitsdruck
3,2 MPa (32 bar) nicht überschreiten.
Deshalb müssen folgende Maßnahmen un-
bedingt ausgeführt werden:

ÎHochdruckdüse (Edelstahl) durch
Dampfdüse (Messing, im Lieferum-
fang) ersetzen.
Reinigen
Powerdüse
Rotordüse (Zubehör)
Empfohlene Reinigungsmethode
Gerät einschalten
Betrieb mit Kaltwasser
Betrieb mit Heißwasser
Betrieb mit Dampf
11DE

– 9
ÎDruck-/Mengenregulierung am Über-
strömventil auf minimale Fördermenge
einstellen.
ÎTemperaturregler auf min. 100 °C stel-
len.
Gefahr
Verbrühungsgefahr!
Wir empfehlen folgende Reinigungstempe-
raturen:
–Entkonservieren, stark fetthaltige Ver-
schmutzungen
100-110 °C
–Auftauen von Zuschlagstoffen, teilwei-
se Fassadenreinigung
bis 140 °C
ÎArbeitsdruck und Fördermenge durch
Drehen der Druck-/Mengenregulierung
am Überströmventil einstellen.
Vorsicht
Ungeeignete Reinigungsmittel können das
Gerät und das zu reinigende Objekt be-
schädigen.
–Zur Schonung der Umwelt sparsam mit
Reinigungsmitteln umgehen.
–Dosierempfehlung und Hinweise be-
achten, die den Reinigungsmitteln bei-
gegeben sind.
–Es dürfen nur Reinigungsmittel verwen-
det werden, zu denen der Geräteher-
steller seine Zustimmung gibt.
–Kärcher-Reinigungsmittel garantieren
ein störungsfreies Arbeiten. Bitte lassen
Sie sich beraten oder fordern Sie unse-
ren Katalog oder unsere Reinigungs-
mittel-Informationsblätter an.
ÎReinigungsmittel-Saugschlauch in ei-
nen Behälter mit Reinigungsmittel hän-
gen.
ÎReinigungsmittel-Dosierventil auf ge-
wünschte Konzentration stellen.
ÎHebel der Handspritzpistole loslassen.
Hinweis: Wenn der Hebel der Handspritz-
pistole losgelassen wird, läuft der Motor mit
Leerlaufdrehzahl weiter. Dadurch zirkuliert
das Wasser innerhalb der Pumpe und er-
wärmt sich. Wenn der Zylinderkopf an der
Pumpe die maximal zulässige Temperatur
(80 °C) erreicht hat, öffnet das Thermoven-
til an der Pumpe und leitet das Heißwasser
ins Freie.
Bei Betrieb mit Druckwasser aus dem Was-
serleitungsnetz kann das Abkühlen be-
schleunigt werden:
ÎHebel der Handspritzpistole ca. 2–3 Mi-
nuten ziehen, damit durchfließendes
Wasser den Zylinderkopf abkühlt.
ÎReinigungsmittel-Dosierventil auf „0“
stellen.
ÎGerät bei geöffneter Handspritzpistole
mindestens 1 Minute klarspülen.
Gefahr
Verbrühungsgefahr durch heißes Wasser!
Nach dem Betrieb mit Heißwasser oder
Dampf, muss das Gerät zur Abkühlung
mindestens zwei Minuten mit Kaltwasser
bei geöffneter Pistole betrieben werden.
Nach dem Betrieb mit salzhaltigem Wasser
(Meerwasser) Gerät mindestens 2–3 Minu-
ten bei geöffneter Handspritzpistole mit
Leitungswasser klarspülen.
Vorsicht
Motor niemals unter Volllast bei geöffneter
Handspritzpistole abstellen.
ÎTemperaturregler auf „OFF“ stellen.
ÎHebel der Handspritzpistole loslassen.
Motor regelt auf Leerlaufdrehzahl.
ÎSchlüsselschalter am Motor auf „OFF"
stellen.
ÎWasserzulauf schließen.
Bestell-Nr. Typ
5.130-448 HDS 13/24 PE
Arbeitsdruck und Fördermenge
einstellen
Betrieb mit Reinigungsmittel
Betrieb unterbrechen
Nach Betrieb mit Reinigungsmittel
Gerät ausschalten
12 DE

– 10
ÎHandspritzpistole betätigen, bis das
Gerät drucklos ist.
ÎHandspritzpistole mit Sicherungsraste
gegen unbeabsichtigtes Öffnen si-
chern.
ÎWasserzulaufschlauch vom Gerät ab-
schrauben.
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach-
ten.
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be-
achten.
ÎBeim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.
Mit Ihrem Händler können Sie eine regel-
mäßige Sicherheitsinspektion vereinbaren
oder einen Wartungsvertrag abschließen.
Bitte lassen Sie sich beraten.
ÎHochdruckschlauch auf Beschädigung
überprüfen (Berstgefahr). Beschädig-
ten Hochdruckschlauch unverzüglich
austauschen.
ÎÖlstand des Motors kontrollieren.
ÎÖlstand der Hochdruckpumpe kontrol-
lieren.
Vorsicht
Bei milchigem Öl sofort Kärcher-Kunden-
dienst informieren.
ÎSieb im Wasseranschluss reinigen.
ÎFeinfilter reinigen.
ÎFilter am Reinigungsmittel-Saug-
schlauch reinigen.
ÎMotoröl wechseln.
ÎÖl der Hochdruckpumpe wechseln.
ÎLuftfilter des Motors überprüfen, bei Be-
darf reinigen.
ÎSieb in der Wassermangelsicherung
überprüfen, bei Bedarf reinigen.
ÎMotoröl wechseln.
ÎKraftstofffilter des Motors reinigen oder
wechseln.
ÎHochdruckdüse tauschen.
ÎZündkerze des Motors überprüfen, bei
Bedarf wechseln.
ÎÖl der Hochdruckpumpe wechseln.
ÎGerät entkalken.
ÎRiemen überprüfen, bei Bedarf aus-
wechseln (Kundendienst).
ÎDruckprüfung gemäß Herstellervorga-
be durchführen.
Öl wechseln:
ÎAuffangbehälter für ca. 1 Liter Öl bereit-
stellen.
ÎÖlablassschraube herausdrehen.
ÎÖl in Auffangbehälter ablassen.
Lagerung
Transport
Pflege und Wartung
Wartungsintervalle
Täglich
Wöchentlich
Im ersten Monat oder nach 20 Betriebs-
stunden
Nach 50 Betriebsstunden
Alle 50 Betriebsstunden
Monatlich
Halbjährlich oder alle 100 Betriebsstun-
den
Halbjährlich oder alle 500 Betriebsstun-
den
Halbjährlich
Jährlich oder alle 300 Betriebsstunden
Jährlich oder alle 500 Betriebsstunden
800 Betriebsstunden
Spätestens alle 5 Jahre wiederkehrend
Wartungsarbeiten
Hochdruckpumpe
13DE

– 11
ÎÖlablassschraube eindrehen.
ÎNeues Öl langsam bis zur „MAX“ Mar-
kierung am Ölmessstab einfüllen.
Hinweis: Luftblasen müssen entweichen
können.
Ölsorte und Füllmenge siehe Techni-
sche Daten.
Wartungsarbeiten am Motor entsprechend
den Angaben in der Betriebsanleitung des
Motorenherstellers ausführen.
Bei Ablagerungen in den Rohrleitungen
steigt der Strömungswiderstand, so dass
die Belastung für den Motor zu groß wird.
Gefahr
Explosionsgefahr durch brennbare Gase!
Beim Entkalken ist Rauchen verboten. Für
gute Belüftung sorgen.
Gefahr
Verätzungsgefahr durch Säure! Schutzbril-
le und Schutzhandschuhe tragen.
Durchführung:
Zur Entfernung dürfen nach gesetzlichen
Vorschriften nur geprüfte Kesselsteinlöse-
mittel mit Prüfzeichen benutzt werden.
–RM 100 (Best.-Nr. 6.287-008) löst Kalk-
stein und einfache Verbindungen aus
Kalkstein und Waschmittelrückständen.
–RM 101 (Best.-Nr. 6.287-013) löst Abla-
gerungen, die mit RM 100 nicht ablös-
bar sind.
ÎEinen 20-Liter-Behälter mit 15 l Wasser
füllen.
ÎEinen Liter Kesselsteinlösemittel dazu-
geben.
ÎWasserschlauch am Umschaltventil
Saugwasser anschließen und freies
Ende in den Behälter hängen.
ÎDas angeschlossene Strahlrohr ohne
Düse in den Behälter stecken.
ÎMotor entsprechend der Betriebsanlei-
tung des Motorenherstellers starten.
ÎHandspritzpistole öffnen und während
des Entkalkens nicht wieder schließen.
ÎTemperaturregler auf Arbeitstempera-
tur von 40 °C einstellen.
ÎGerät laufen lassen, bis Arbeitstempe-
ratur erreicht ist.
ÎGerät abschalten und 20 Minuten ste-
hen lassen. Die Handspritzpistole muss
geöffnet bleiben.
ÎGerät anschließend leerpumpen.
Hinweis: Wir empfehlen zum Korrosions-
schutz und zur Neutralisierung der Säure-
reste anschließend eine alkalische Lösung
(z.B. RM 81) über den Reinigungsmittelbe-
hälter durch das Gerät zu pumpen.
Vorsicht
Beschädigungsgefahr! Gefrierendes Was-
ser im Gerät kann Teile des Gerätes zer-
stören.
–Gerät im Winter in einem beheizten
Raum aufbewahren oder entleeren. Bei
längeren Betriebspausen empfiehlt es
sich, Frostschutzmittel durch das Gerät
zu pumpen.
–Ist eine frostfreie Lagerung nicht mög-
lich, Gerät stilllegen.
Wasser ablassen:
ÎWasserzulaufschlauch und Hochdruck-
schlauch abschrauben.
ÎZulaufleitung am Kesselboden ab-
schrauben und Heizschlange leerlau-
fen lassen.
ÎGerät max. 1 Minute laufen lassen bis
Pumpe und Leitungen leer sind.
Gerät mit Frostschutzmittel durchspü-
len:
Hinweis: Handhabungsvorschriften des
Frostschutzmittelherstellers beachten.
ÎHandelsübliches Frostschutzmittel in
Schwimmerbehälter einfüllen.
ÎGerät (ohne Brenner) einschalten, bis
Gerät komplett durchspült ist.
Dadurch wird auch ein gewisser Korrosi-
onsschutz erreicht.
Altöl umweltgerecht entsorgen oder an
einer autorisierten Sammelstelle abge-
ben.
Motor
Gerät entkalken
Frostschutz
14 DE

– 12
–Abgastemperaturbegrenzer hat ausge-
löst.
ÎGerät ausschalten.
ÎReset-Taste des Abgastemperaturbe-
grenzers am Elektrokasten drücken.
ÎGerät einschalten.
–Abgastemperaturbegrenzer hat wieder-
holt ausgelöst.
ÎGerät durch Kundendienst prüfen las-
sen.
–Brennstofftank leer
ÎAuffüllen.
–Flüssigenthärter-Behälter ist leer, aus
technischen Gründen verbleibt immer
ein Rest im Behälter.
ÎAuffüllen.
–Elektroden im Behälter verschmutzt
ÎElektroden reinigen.
Hinweise in der Betriebsanleitung des Mo-
torenherstellers beachten!
–Beide Zündkerzen (Motor) ver-
schmutzt/defekt
ÎZündkerzen reinigen oder wechseln.
–Kraftstofffilter verschmutzt
ÎKraftstofffilter reinigen oder wechseln.
–Kraftstoffpumpe defekt
ÎKraftstoffpumpe austauschen (Kunden-
dienst).
–Betriebsdrehzahl des Motors zu niedrig
ÎBetriebsdrehzahl des Motors prüfen
(siehe Technische Daten).
–Eine von beiden Zündkerzen (Motor)
verschmutzt/defekt
ÎZündkerze reinigen oder wechseln.
–Falsche Düse
ÎDüse auf richtige Größe überprüfen
(siehe „Technische Daten“).
–Düse verstopft/ausgewaschen
ÎDüse reinigen/erneuern.
–Sieb im Wasseranschluss verschmutzt
ÎSieb reinigen.
–Feinfilter verschmutzt
ÎFeinfilter reinigen.
–Wasserzulaufmenge zu gering
ÎWasserzulaufmenge prüfen (siehe
Technische Daten).
–Zulaufleitungen zur Pumpe undicht
oder verstopft
ÎSämtliche Zulaufleitungen zur Pumpe
prüfen.
–Schwimmerventil im Schwimmerbehäl-
ter klemmt
ÎSchwimmerventil instandsetzen.
–Hochdrucksystem undicht
ÎHochdrucksystem und Anschlüsse auf
Dichtigkeit prüfen und gegebenenfalls
abdichten.
–Überströmventil defekt
ÎÜberströmventil austauschen (Kunden-
dienst).
–Luft im System
Pumpe entlüften:
ÎReinigungsmittel-Dosierventil auf „0“
stellen.
ÎWasserzulauf öffnen.
ÎMotor entsprechend der Betriebsanlei-
tung des Motorenherstellers starten.
ÎZur Entlüftung des Gerätes Düse ab-
schrauben und Gerät so lange laufen
lassen, bis das Wasser blasenfrei aus-
tritt.
ÎGerät ausschalten und Düse wieder
aufschrauben.
–Pumpe undicht
Hinweis: Zulässig sind 3 Tropfen/Minute.
ÎBei stärkerer Undichtigkeit Gerät durch
Kundendienst prüfen lassen.
Hilfe bei Störungen
Kontrolllampe Brennstoff leuchtet
Kontrolllampe Flüssigenthärter
leuchtet
Motor läuft nicht
Gerät baut keinen Druck auf
Hochdruckpumpe undicht
15DE

– 13
–Zulaufleitungen zur Pumpe undicht
ÎSämtliche Zulaufleitungen zur Pumpe
prüfen.
–Schwingungsdämpfer defekt
ÎSchwingungsdämpfer austauschen
(Kundendienst).
–Luft im System
Pumpe entlüften:
ÎReinigungsmittel-Dosierventil auf „0“
stellen.
ÎWasserzulauf öffnen.
ÎMotor entsprechend der Betriebsanlei-
tung des Motorenherstellers starten.
ÎZur Entlüftung des Gerätes Düse ab-
schrauben und Gerät so lange laufen
lassen, bis das Wasser blasenfrei aus-
tritt.
ÎGerät ausschalten und Düse wieder
aufschrauben.
–Reinigungsmittel-Saugschlauch mit Fil-
ter undicht oder verstopft
ÎReinigungsmittel-Saugschlauch mit Fil-
ter prüfen/reinigen.
–Rückschlagventil im Anschluss des
Reinigungsmittel-Saugschlauches ver-
klebt
ÎRückschlagventil im Anschluss des
Reinigungsmittel-Saugschlauches rei-
nigen/erneuern.
–Reinigungsmittel-Dosierventil ist ge-
schlossen oder undicht/verstopft
ÎReinigungsmittel-Dosierventil öffnen
oder prüfen/reinigen.
–Düse verstopft
ÎDüse reinigen.
–Gerät ist verkalkt
ÎGerät entkalken.
–Sieb in der Wassermangelsicherung
verschmutzt
ÎSieb reinigen.
–Überströmventil defekt
ÎÜberströmventil austauschen (Kunden-
dienst).
–Wassertemperaturbegrenzer hat aus-
gelöst.
ÎGerät ausschalten.
ÎReset-Taste des Wassertemperaturbe-
grenzers am Elektrokasten drücken.
ÎGerät einschalten.
–Wassertemperaturbegrenzer hat wie-
derholt ausgelöst.
ÎGerät durch Kundendienst prüfen las-
sen.
–Brennstofftank leer
ÎAuffüllen.
–Wassermangel
ÎWasseranschluss prüfen, Zuleitungen
prüfen, Wassermangelsicherung reini-
gen.
–Brennstoffpumpe defekt
ÎBrennstoffpumpe austauschen (Kun-
dendienst).
–Brennstofffilter verschmutzt
ÎBrennstofffilter wechseln.
–Kein Zündfunke
ÎIst beim Betrieb kein Zündfunke durch
das Schauglas sichtbar, Gerät durch
Kundendienst prüfen lassen.
–Arbeitsdruck/Fördermenge zu hoch
ÎArbeitsdruck/Fördermenge an der
Druck-/Mengenregulierung verringern.
–Verrußte Heizschlange
ÎGerät vom Kundendienst entrußen las-
sen.
Kann die Störung nicht behoben wer-
den, muss das Gerät vom Kundendienst
überprüft werden.
Hochdruckpumpe klopft
Gerät saugt kein Reinigungsmittel
an
Überströmventil macht bei geöffne-
ter Handspritzpistole laufend auf/zu
Brenner zündet nicht
Eingestellte Temperatur wird bei
Betrieb mit Heißwasser nicht
erreicht
16 DE

– 14
In jedem Land gelten die von unserer zu-
ständigen Vertriebs-Gesellschaft heraus-
gegebenen Garantiebedingungen. Etwaige
Störungen an dem Gerät beseitigen wir in-
nerhalb der Garantiefrist kostenlos, sofern
ein Material- oder Herstellungsfehler die
Ursache sein sollte.
–Es dürfen nur Zubehör und Ersatzteile
verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö-
rungsfrei betrieben werden kann.
–Eine Auswahl der am häufigsten benö-
tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.
–Weitere Informationen über Ersatzteile
erhalten Sie unter www.kaercher.com
im Bereich Service.
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
5.957-842
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Winnenden, 2010/07/14
Garantie
Zubehör und Ersatzteile
CE-Erklärung
Produkt: Hochdruckreiniger mit
Dampfstufe
Typ: 1.811-xxx
Einschlägige EG-Richtlinien
97/23/EG
2006/42/EG (+2009/127/EG)
2000/14/EG
2004/108/EG
Kategorie der Baugruppe
II
Konformitätsverfahren
Modul H
Heizschlange
Konformitätsbewertung Modul H
Sicherheitsventil
Konformitätsbewertung Art. 3 Abs. 3
Steuerblock
Konformitätsbewertung Modul H
diverse Rohrleitungen
Konformitätsbewertung Art. 3 Abs. 3
Angewandte harmonisierte Normen
EN 55012: 2002 + A1: 2005
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
Angewandte Spezifikationen:
AD 2000 in Anlehnung
TRD 801 in Anlehnung
Angewandtes Konformitätsbewer-
tungsverfahren
2000/14/EG: Anhang V
Gemessen: 103
Garantiert: 104
Name der benannten Stelle:
für 97/23/EG
TÜV Rheinland Industrie Service GmbH
Am Grauen Stein
51105 Köln
Kenn-Nr. 0035
CEO Head of Approbation
17DE

– 15
Technische Daten
Typ HDS 13/24 PE
Motor
Benzin-Motor Honda -- GX 620, 2 Zylinder,
4 Takt
Nennleistung bei 3600 1/min kW (PS) 14,7 (20)
Spezifischer Verbrauch g/kWh 313
Betriebsdrehzahl 1/min 3200-3400
Batterie V, Ah 12, 45
Wasseranschluss
Zulauftemperatur (max.) °C 60
Zulaufmenge (min.) l/h (l/min) 1450 (24,2)
Zulaufdruck (max.) MPa (bar) 1 (10)
Zulaufschlauch-Länge m 7,5
Zulaufschlauch-Durchmesser (min.) Zoll 1
Max. Saughöhe aus offenem Behälter (20 °C) m 1
Leistungsdaten
Fördermenge Wasser l/h (l/min) 680-1250 (11,3-20,8)
Arbeitsdruck Wasser (mit Standarddüse) MPa (bar) 3-24 (30-240)
Max. Betriebsüberdruck (Sicherheitsventil) MPa (bar) 27 (270)
Fördermenge Dampfbetrieb l/h (l/min) 680 (11,3)
Max. Arbeitsdruck Dampfbetrieb (mit Dampfdüse) MPa (bar) 3,2 (32)
Teile-Nr. Dampfdüse -- 5.130-448
Max. Arbeitstemperatur Heißwasser °C 98
Arbeitstemperatur Dampfbetrieb °C 98-150
Reinigungsmittelansaugung l/h (l/min) 0-40 (0-0,7)
Brennerleistung kW 100
Maximaler Heizölverbrauch kg/h 9
Düsengröße -- 070
Rückstoßkraft der Handspritzpistole (max.) N 76
Ermittelte Werte gemäß EN 60335-2-79
Geräuschemission
Schalldruckpegel LpA dB(A) 87
Unsicherheit KpA dB(A) 1
Schallleistungspegel LWA + Unsicherheit KWA dB(A) 104
Hand-Arm Vibrationswert
Handspritzpistole m/s21,37
Strahlrohr m/s21,52
Unsicherheit K m/s21,0
Betriebsstoffe
Kraftstoff (Motor) -- Benzin, bleifrei
Brennstoff (Brenner) -- Heizöl EL oder Diesel
Ölmenge - Pumpe l 0,9
Ölsorte - Pumpe Motorenöl
15W40
Best.-Nr. 6.288-050.0
Maße und Gewichte
Länge x Breite x Höhe mm 1290 x 810 x 1090
Gewicht ohne Zubehör kg 310
Kraftstofftank (Motor) l 41,7
Brennstofftank (Brenner) l 41,7
18 DE

– 16
Hinweis
Die Prüffristempfehlungen entsprechend
der jeweiligen nationalen Anforderungen
des Betreiberlandes sind zu beachten.
Wiederkehrende Prüfungen
Prüfung durchge-
führt durch:
Äußere Prüfung Innere Prüfung Festigkeitsprü-
fung
Name Unterschrift der be-
fähigten Person/
Datum
Unterschrift der be-
fähigten Person/
Datum
Unterschrift der be-
fähigten Person/
Datum
Name Unterschrift der be-
fähigten Person/
Datum
Unterschrift der be-
fähigten Person/
Datum
Unterschrift der be-
fähigten Person/
Datum
Name Unterschrift der be-
fähigten Person/
Datum
Unterschrift der be-
fähigten Person/
Datum
Unterschrift der be-
fähigten Person/
Datum
Name Unterschrift der be-
fähigten Person/
Datum
Unterschrift der be-
fähigten Person/
Datum
Unterschrift der be-
fähigten Person/
Datum
Name Unterschrift der be-
fähigten Person/
Datum
Unterschrift der be-
fähigten Person/
Datum
Unterschrift der be-
fähigten Person/
Datum
Name Unterschrift der be-
fähigten Person/
Datum
Unterschrift der be-
fähigten Person/
Datum
Unterschrift der be-
fähigten Person/
Datum
19DE
