Kärcher K 4 Premium User manual

Register and win!
www.karcher.com
59647820 (02/13)
K 4 Premium
Deutsch 5
English 14
Français 23
Italiano 33
Nederlands 42
Español 51
Português 61
Dansk 70
Norsk 79
Svenska 88
Suomi 97
Ελληνικά 106
Türkçe 115
Русский 124
Magyar 134
Čeština 143
Slovenščina 152
Polski 161
Româneşte 170
Slovenčina 179
Hrvatski 188
Srpski 197
Български 206
Eesti 215
Latviešu 224
Lietuviškai 233
Українська 242

2

3

4

– 3
Sehr geehrter Kunde,
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
Der Lieferumfang ihres Gerätes ist auf der
Verpackung abgebildet. Prüfen Sie beim
Auspacken den Inhalt auf Vollständigkeit.
Bei fehlendem Zubehör oder bei Transport-
schäden benachrichtigen Sie bitte ihren
Händler.
Verwenden Sie diesen Hochdruckreiniger
ausschließlich für den Privathaushalt:
–zum Reinigen von Maschinen, Fahr-
zeugen, Bauwerken, Werkzeugen,
Fassaden, Terrassen, Gartengeräten
usw. mit Hochdruck-Wasserstrahl (bei
Bedarf mit Zusatz von Reinigungsmit-
tel).
–mit von KÄRCHER zugelassenen Zu-
behörteilen, Ersatzteilen und Reini-
gungsmitteln. Beachten Sie die
Hinweise, die den Reinigungsmitteln
beigegeben sind.
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Hochdruckstrahl nicht auf Per-
sonen, Tiere, aktive elektri-
sche Ausrüstung oder auf das
Gerät selbst richten. Gerät vor
Frost schützen.
Die Verpackungsmaterialien sind re-
cyclebar. Bitte werfen Sie die Verpa-
ckungen nicht in den Hausmüll,
sondern führen Sie diese einer Wie-
derverwertung zu.
Altgeräte enthalten wertvolle recyc-
lingfähige Materialien, die einer Ver-
wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte deshalb
über geeignete Sammelsysteme.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
In jedem Land gelten die von unserer zustän-
digen Vertriebsgesellschaft herausgegebe-
nen Garantiebedingungen. Etwaige Störun-
gen an Ihrem Gerät beseitigen wir innerhalb
der Garantiefrist kostenlos, sofern ein Materi-
al- oder Herstellungsfehler die Ursache sein
sollte. Im Garantiefall wenden Sie sich bitte
mit Kaufbeleg an Ihren Händler oder die
nächste autorisierte Kundendienststelle.
(Adresse siehe Rückseite)
Inhalt
Allgemeine Hinweise . . . . . . . . . . DE 3
Sicherheitshinweise . . . . . . . . . . . DE 4
Bedienung . . . . . . . . . . . . . . . . . . DE 6
Transport . . . . . . . . . . . . . . . . . . . DE 9
Lagerung . . . . . . . . . . . . . . . . . . . DE 9
Pflege und Wartung . . . . . . . . . . . DE 10
Hilfe bei Störungen . . . . . . . . . . . . DE 10
Technische Daten . . . . . . . . . . . . . DE 11
EG-Konformitätserklärung . . . . . . DE 11
Allgemeine Hinweise
Lieferumfang
Bestimmungsgemäße Verwendung
Symbole in der Betriebsanleitung
Symbole auf dem Gerät
Umweltschutz
Garantie
5DE

– 4
Gefahr
Netzstecker und Steckdose niemals mit
feuchten Händen anfassen.
Das Gerät nicht in Betrieb setzen, wenn
die Netzanschlussleitung oder wichtige
Teile des Gerätes, z.B. Hochdruck-
schlauch, Handspritzpistole oder Si-
cherheitseinrichtungen beschädigt
sind.
Netzanschlussleitung mit Netzstecker
vor jedem Betrieb auf Schäden prüfen.
Beschädigte Netzanschlussleitung un-
verzüglich durch autorisierten Kunden-
dienst/Elektro-Fachkraft austauschen
lassen.
Hochdruckschlauch vor jedem Betrieb
auf Schäden prüfen. Beschädigten
Hochdruckschlauch unverzüglich aus-
tauschen.
Der Betrieb in explosionsgefährdeten
Bereichen ist untersagt.
Beim Einsatz des Gerätes in Gefahrbe-
reichen (z.B. Tankstellen) sind die ent-
sprechenden Sicherheitsvorschriften
zu beachten.
Hochdruckstrahlen können bei unsach-
gemäßem Gebrauch gefährlich sein.
Der Strahl darf nicht auf Personen, Tie-
re, aktive elektrische Ausrüstung oder
auf das Gerät selbst gerichtet werden.
Den Hochdruckstrahl nicht auf andere
oder sich selbst richten, um Kleidung
oder Schuhwerk zu reinigen.
Keine Gegenstände abspritzen, die ge-
sundheitsgefährdende Stoffe (z.B. As-
best) enthalten.
Fahrzeugreifen/Reifenventile können
durch den Hochdruckstrahl beschädigt
werden und platzen. Erstes Anzeichen
hierfür ist eine Verfärbung des Reifens.
Beschädigte Fahrzeugreifen/Reifen-
ventile sind lebensgefährlich. Mindes-
tens 30 cm Strahlabstand bei der
Reinigung einhalten!
Explosionsgefahr!
Keine brennbaren Flüssigkeiten ver-
sprühen.
Niemals lösungsmittelhaltige Flüssig-
keiten oder unverdünnte Säuren und
Lösungsmittel ansaugen! Dazu zählen
z.B. Benzin, Farbverdünner oder Heiz-
öl. Der Sprühnebel ist hochentzündlich,
explosiv und giftig. Kein Aceton, unver-
dünnte Säuren und Lösungsmittel ver-
wenden, da sie die am Gerät
verwendeten Materialien angreifen.
몇Warnung
Netzstecker und Kupplung einer Ver-
längerungsleitung müssen wasserdicht
sein und dürfen nicht im Wasser liegen.
Ungeeignete Verlängerungsleitungen
können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlän-
gerungsleitungen mit ausreichendem
Leitungsquerschnitt:
1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2
Verlängerungsleitung immer vollstän-
dig von der Kabeltrommel abwickeln.
Hochdruckschläuche, Armaturen und
Kupplungen sind wichtig für die Geräte-
sicherheit. Nur vom Hersteller empfoh-
lene Hochdruckschläuche, Armaturen
und Kupplungen verwenden.
Dieses Gerät ist nicht dafür bestimmt,
durch Personen mit eingeschränkten
physischen, sensorischen oder geisti-
gen Fähigkeiten benutzt zu werden.
Das Gerät darf nicht von Kindern oder
nicht unterwiesenen Personen betrie-
ben werden.
Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.
Verpackungsfolien von Kindern fernhal-
ten, es besteht Erstickungsgefahr!
Dieses Gerät wurde entwickelt für die
Verwendung von Reinigungsmittel, die
vom Hersteller geliefert oder empfohlen
werden. Die Verwendung von anderen
Reinigungsmitteln oder Chemikalien
kann die Sicherheit des Gerätes beein-
trächtigen.
Der Benutzer hat das Gerät bestim-
mungsgemäß zu verwenden. Er hat die
örtlichen Gegebenheiten zu berück-
Sicherheitshinweise
6 DE

– 5
sichtigen und beim Arbeiten mit dem
Gerät auf Personen im Umfeld zu ach-
ten.
Das Gerät nicht verwenden, wenn sich
andere Personen in Reichweite befin-
den, es sei denn, sie tragen Schutzklei-
dung.
Zum Schutz vor zurückspritzendem
Wasser oder Schmutz geeignete
Schutzkleidung und Schutzbrille tra-
gen.
Vorsicht
Bei längeren Arbeitspausen Gerät am
Hauptschalter / Geräteschalter aus-
schalten oder Netzstecker ziehen.
Das Gerät bei Temperaturen unter 0 °C
nicht betreiben.
Mindestens 30 cm Strahlabstand bei
der Reinigung von lackierten Oberflä-
chen einhalten, um Beschädigungen zu
vermeiden.
Das Gerät niemals unbeaufsichtigt las-
sen, solange das Gerät in Betrieb ist.
Darauf achten, dass Netzanschluss-
oder Verlängerungsleitung nicht durch
Überfahren, Quetschen, Zerren oder
dergleichen verletzt oder beschädigt
werden. Die Netzleitungen vor Hitze, Öl
und scharfen Kanten schützen.
Alle stromführenden Teile im Arbeitsbe-
reich müssen strahlwassergeschützt
sein.
Das Gerät darf nur an einen elektri-
schen Anschluss angeschlossen wer-
den, der von einem Elektroinstallateur
gemäß IEC 60364 ausgeführt wurde.
Das Gerät nur an Wechselstrom an-
schließen. Die Spannung muss mit dem
Typenschild des Gerätes übereinstim-
men.
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30 mA) zu betreiben.
Reinigungsarbeiten, bei denen ölhalti-
ges Abwasser entsteht z.B. Motoren-
wäsche, Unterbodenwäsche dürfen nur
an Waschplätzen mit Ölabscheider
durchgeführt werden.
Vorsicht
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht ver-
ändert oder umgangen werden.
Der Geräteschalter verhindert den unbeab-
sichtigten Betrieb des Gerätes.
Die Verriegelung sperrt den Hebel der
Handspritzpistole und verhindert den unbe-
absichtigten Start des Gerätes.
Das Überströmventil verhindert eine Über-
schreitung des zulässigen Arbeitsdrucks.
Wird der Hebel an der Handspritzpistole
losgelassen, schaltet der Druckschalter die
Pumpe ab, der Hochdruckstrahl stoppt.
Wird der Hebel gezogen, schaltet die Pum-
pe wieder ein.
Vorsicht
Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen, um Unfälle oder
Beschädigungen durch Umfallen des Ge-
räts zu vermeiden.
–Die Standsicherheit des Gerätes ist ge-
währleistet, wenn es auf einer ebenen
Fläche abgestellt wird.
Sicherheitseinrichtungen
Geräteschalter
Verriegelung Handspritzpistole
Überströmventil mit Druckschalter
Voraussetzungen für die
Standsicherheit
7DE

– 6
In dieser Betriebsanleitung wird die maxi-
male Ausstattung beschrieben. Je nach
Modell gibt es Unterschiede im Lieferum-
fang (siehe Verpackung).
Abbildungen siehe Ausklapp-
seite!
1 Kupplung für Wasseranschluss
2 Aufbewahrung für Handspritzpistole
3 Wasseranschluss mit eingebautem
Sieb
4 Geräteschalter „0/OFF“ / „I/ON“
5 Hochdruckschlauch
6 Dosierregler für Reinigungsmittel
7 Aufbewahrung für Handspritzpistole
8 Hochdruck-Schlauchtrommel
9 Transportgriff
10 Handkurbel für Schlauchtrommel
11 Aufbewahrung Plug 'n' Clean Reini-
gungsmittelflasche mit Anschluss für
Reinigungsmittel
12 Aufbewahrung für Zubehör
13 Aufbewahrungshaken für Netzan-
schlussleitung
14 Netzanschlussleitung mit Netzstecker
15 Plug 'n' Clean Reinigungsmittelflasche
mit Verschlussdeckel
16 Räder
17 Handspritzpistole
18 Verriegelung Handspritzpistole
19 Taste zum Trennen des Hochdruck-
schlauches von der Handspritzpistole
20 Strahlrohr mit Druckregulierung (Vario
Power)
21 Strahlrohr mit Dreckfräser
Sonderzubehör erweitert die Nutzungs-
möglichkeiten Ihres Gerätes. Nähere Infor-
mationen dazu erhalten Sie bei Ihrem
KÄRCHER-Händler.
Dem Gerät lose beigelegte Teile vor Inbe-
triebnahme montieren.

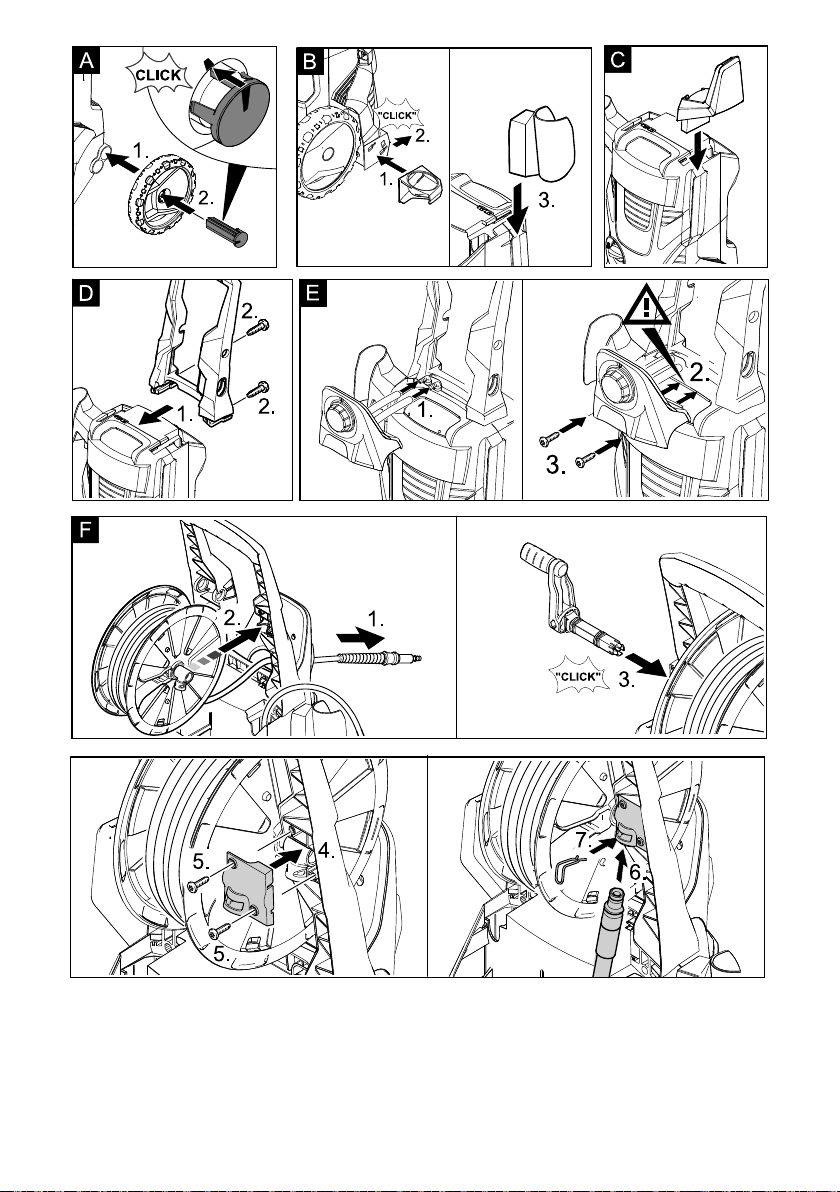

Abbildung
Räder in Aufnahme drücken.
Räder mit beiliegendem Stopfen si-
chern. Ausrichtung des Stopfens be-
achten!
Abbildung
Unteren Halter in Aussparungen setzen
und nach vorne schieben, er rastet hör-
bar ein.
Oberen Halter ansetzen und bis An-
schlag nach unten drücken.
Abbildung
Aufbewahrungshaken eindrücken und
in oberer Position einrasten.
Abbildung
Benötigt werden die zwei mitgelieferten
Schrauben und ein Kreuzschlitz-Schrau-
bendreher PH 2.
Transportgriff in Führung einschieben
und mit 2 Schrauben sichern.
Abbildung
Benötigt werden die zwei mitgelieferten
Schrauben und ein Kreuzschlitz-Schrau-
bendreher PH 2.
Beide Reinigungsmittelschläuche auf
Anschlüsse stecken.
Dosierregler aufsetzen und mit zwei
Schrauben befestigen.
Hinweis: Bei der Montage unbedingt dar-
auf achten dass sich die Laschen vom Do-
sierregler in den vorgesehenen Aussparun-
gen am Gehäuse fixieren.
Abbildung
Das freie Ende des aufgewickelten
Hochdrucksschlauches durch die Aus-
sparungen am Dosierregler schieben.
Bedienung
Gerätebeschreibung
Sonderzubehör
Vor Inbetriebnahme
Räder montieren
Aufbewahrung für Handspritzpistole
montieren
Aufbewahrungshaken für
Netzanschlussleitung montieren
Transportgriff montieren
Dosierregler für Reinigungsmittel
montieren
Hochdruck-Schlauchtrommel anbauen
8 DE

– 7
Schlauchtrommel in die Aufnahmen am
Transportgriff ansetzen.
Achse der Handkurbel in die Führungen
stecken.
Fixierplatte aufsetzen und mit 2 Schrau-
ben sichern.
Anschlussnippel vom kurzen Hoch-
druckschlauch in die Messingaufnahme
drücken, mit Klammer sichern.
Hinweis: Auf richtige Ausrichtung des An-
schlussnippels achten.
Abbildung
Hochdruckschlauch in Handspritzpisto-
le stecken, bis dieser hörbar einrastet.
Hinweis: Auf richtige Ausrichtung des An-
schlussnippels achten.
Sichere Verbindung durch Ziehen am
Hochdruckschlauch prüfen.
몇Warnung
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys-
temtrenner der Fa. KÄRCHER oder alter-
nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden. Wasser, das durch
einen Systemtrenner geflossen ist, wird als
nicht trinkbar eingestuft.
Vorsicht
Systemtrenner immer an der Wasserver-
sorgung, niemals direkt am Gerät anschlie-
ßen!
Hinweis: Verunreinigungen im Wasser
können die Hochdruckpumpe und das Zu-
behör beschädigen. Zum Schutz wird die
Verwendung des KÄRCHER-Wasserfilters
(Sonderzubehör, Bestellnummer 4.730-
059) empfohlen.
Vorschriften des Wasserversorgungsunter-
nehmens beachten.
Anschlusswerte siehe Typenschild/Techni-
sche Daten.
Einen gewebeverstärkten Wasser-
schlauch (nicht im Lieferumfang) mit ei-
ner handelsüblichen Kupplung verwen-
den. (Durchmesser mindestens 1/2 Zoll
bzw. 13 mm; Länge mindestens 7,5 m).
Abbildung
Kupplung auf Wasseranschluss des
Gerätes schrauben.
Wasserschlauch auf Kupplung des Ge-
rätes stecken, und an die Wasserver-
sorgung anschließen.
Dieser Hochdruckreiniger ist mit dem KÄR-
CHER-Saugschlauch mit Rückschlagventil
(Sonderzubehör, Bestellnr. 4.440-238)
zum Ansaugen von Oberflächenwasser z.
B. aus Regentonnen oder Teichen geeig-
net (Maximale Ansaughöhe siehe techni-
sche Daten).
KÄRCHER-Saugschlauch mit Rück-
schlagventil mit Wasser füllen, an Was-
seranschluss schrauben und in
Regentonne hängen.
Gerät entlüften: Gerät ohne angeschlos-
senen Hochdruckschlauch einschalten
und warten (max. 2 Minuten), bis Was-
ser blasenfrei am Hochdruckanschluss
austritt. Gerät ausschalten und Hoch-
druckschlauch wieder anschließen.
Vorsicht
Trockenlauf von mehr als 2 Minuten führt
zu Beschädigungen an der Hochdruck-
pumpe. Baut das Gerät innerhalb von 2 Mi-
nuten keinen Druck auf, Gerät abschalten
und gemäß Hinweisen im Kapitel „Hilfe bei
Störungen“ verfahren.
Abbildung
Strahlrohr in Handspritzpistole einste-
cken und durch 90° Drehung fixieren.
Abbildung
Hochdruckschlauch komplett von der
Schlauchtrommel abwickeln. Dabei am
Transportgriff gegenhalten.
Hinweis: Befindet sich die Handkurbel
in Sicherungsposition, diese vorher
nach oben klappen.
Wasserhahn vollständig öffnen.
Netzstecker in Steckdose stecken.
Gerät einschalten „I/ON“.
Hochdruckschlauch mit
Handspritzpistole verbinden
Wasserversorgung
Wasserversorgung aus Wasserleitung
Wasser aus offenen Behältern ansaugen
Inbetriebnahme
9DE

– 8
몇Gefahr
Durch den austretenden Wasserstrahl an
der Hochdruckdüse wirkt eine Rückstoß-
kraft auf die Handspritzpistole. Für siche-
ren Stand sorgen, Handspritzpistole und
Strahlrohr gut festhalten.
Vorsicht
Vor Reinigungsbeginn sicherstellen dass
der Hochdruckreiniger sicher auf ebenem
Untergrund steht. Bei der Reinigung Schutz-
brille und Schutzkleidung verwenden.
Hebel der Handspritzpistole entsperren.
Hebel ziehen, das Gerät schaltet ein.
Hinweis: Wird der Hebel wieder losgelas-
sen, schaltet das Gerät wieder ab. Der
Hochdruck im System bleibt erhalten.
Für die gängigsten Reinigungsaufgaben.
Der Arbeitsdruck ist stufenlos zwischen
„Min“ und „Max“ regelbar.
Hebel der Handspritzpistole loslassen.
Strahlrohr auf die gewünschte Stellung
drehen.
Hinweis: Zum Arbeiten mit Reinigungsmit-
tel geeignet, Strahlrohr dazu auf Stellung
„Mix“ drehen.
Für hartnäckige Verschmutzungen.
Vorsicht
Autoreifen, Lack oder empfindlichen Ober-
flächen wie Holz nicht mit dem Dreckfräser
reinigen, Gefahr der Beschädigung.
Nicht zum Arbeiten mit Reinigungsmittel
geeignet.
Verwenden Sie zur jeweiligen Reinigungs-
aufgabe ausschließlich KÄRCHER Reini-
gungs- und Pflegemittel, da diese speziell
für die Verwendung mit Ihrem Gerät entwi-
ckelt wurden. Die Verwendung von anderen
Reinigungs- und Pflegemitteln kann zu
schnellerem Verschleiß und dem Erlöschen
der Garantieansprüche führen. Bitte infor-
mieren Sie sich im Fachhandel oder fordern
Sie direkt bei KÄRCHER Informationen an.
Hinweise zum Reinigungsmittel: Die ge-
bräuchlichsten KÄRCHER Reinigungsmit-
tel können für diese Geräte bereits ge-
brauchsfertig in der Plug 'n' Clean Reini-
gungsmittelflasche mit Verschlussdeckel
gekauft werden. So entfällt das lästige Um-
bzw. Einfüllen.
Abbildung
Deckel von der Plug 'n' Clean Reini-
gungsmittelflasche abnehmen und die
Flasche mit der Öffnung nach unten in
den Anschluss für Reinigungsmittel
drücken.
Abbildung
Ansaugmenge der Reinigungsmittellö-
sung mit Dosierregler für Reinigungs-
mittel einstellen.
Strahlrohr mit Druckregulierung (Vario
Power) verwenden.
Strahlrohr auf Stellung „Mix“ drehen.
Hinweis: Dadurch wird bei Betrieb die
Reinigungsmittellösung dem Wasser-
strahl zugemischt.
Reinigungsmittel sparsam auf die tro-
ckene Oberfläche sprühen und einwir-
ken (nicht trocknen) lassen.
Gelösten Schmutz mit Hochdruckstrahl
abspülen.
Hebel der Handspritzpistole loslassen.
Hebel der Handspritzpistole verriegeln.
Bei längeren Arbeitspausen (über 5 Mi-
nuten) zusätzlich das Gerät ausschal-
ten „0/OFF“.
Handspritzpistole in Aufbewahrung für
Handspritzpistole stecken.
Betrieb
Strahlrohr mit Druckregulierung
(Vario Power)
Strahlrohr mit Dreckfräser
Arbeiten mit Reinigungsmittel
Empfohlene Reinigungsmethode
Betrieb unterbrechen
10 DE

– 9
Vorsicht
Den Hochdruckschlauch nur von der Hand-
spritzpistole oder dem Gerät trennen, wenn
kein Druck im System vorhanden ist.
Plug 'n' Clean Reinigungsmittelflasche
aus Aufnahme herausziehen und mit
Deckel verschließen. Zur Aufbewah-
rung um 180 ° gedreht in Aufnahme
stellen.
Hebel der Handspritzpistole loslassen.
Gerät ausschalten „0/OFF“.
Wasserhahn schließen.
Hebel der Handspritzpistole drücken,
um den noch vorhandenen Druck im
System abzubauen.
Gerät von der Wasserversorgung tren-
nen.
Vorsicht: Beim Trennen von Zulauf–
oder Hochdruckschlauch kann nach
dem Betrieb warmes Wasser aus den
Anschlüssen austreten.
Hebel der Handspritzpistole verriegeln.
Netzstecker ziehen.
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den beim Transport das Gewicht des Gerä-
tes beachten (siehe technische Daten).
Gerät am Tragegriff hochheben und tra-
gen.
Gerät am Transportgriff ziehen.
Vor liegendem Transport: Plug 'n' Clean
Reinigungsmittelflasche aus Aufnahme
herausziehen und mit Deckel verschlie-
ßen.
Gerät gegen Verrutschen und Kippen
sichern.
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe tech-
nische Daten).
Gerät auf einer ebenen Fläche abstel-
len.
Abbildung
Handkurbel gegen den Uhrzeigersinn
drehen und Hochdruckschlauch voll-
ständig auf die Schlauchtrommel aufwi-
ckeln.
Handspritzpistole mit Strahlrohr in Auf-
bewahrung für Handspritzpistole stel-
len.
Netzanschlussleitung und Zubehör am
Gerät verstauen. Gerät in trockenen
Räumen aufbewahren.
Vorsicht
Gerät und Zubehör vor Frost schützen.
Das Gerät und das Zubehör werden von
Frost zerstört, wenn sie nicht vollständig
von Wasser entleert sind. Um Schäden zu
vermeiden:
Gerät vollständig von Wasser entleeren:
Gerät von der Wasserversorgung tren-
nen.
Strahlrohr von der Handspritzpistole
trennen.
Gerät einschalten (1/ON) und Hebel der
Handspritzpistole drücken bis kein
Wasser mehr austritt (ca. 1 min).
Gerät ausschalten.
Gerät mit komplettem Zubehör in einem
frostsicheren Raum aufbewahren.
Betrieb beenden
Transport
Transport von Hand
Transport in Fahrzeugen
Lagerung
Gerät aufbewahren
Frostschutz
11DE

– 10
Gefahr
Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzste-
cker ziehen.
Das Gerät ist wartungsfrei.
Vor längerer Lagerung, z. B. im Winter:
Gerät vollständig von Wasser entlee-
ren:
(siehe Beschreibung dazu im Kapitel
„Frostschutz)
Abbildung
Sieb im Wasseranschluss mit einer
Flachzange herausziehen und unter
fließendem Wasser reinigen.
Verwenden Sie ausschließlich Original
KÄRCHER Ersatzteile. Eine Ersatzteilüber-
sicht finden Sie am Ende dieser Betriebs-
anleitung.
Kleinere Störungen können Sie mit Hilfe
der folgenden Übersicht selbst beheben.
Im Zweifelsfall wenden Sie sich bitte an den
autorisierten Kundendienst.
Gefahr
Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzste-
cker ziehen.
Reparaturarbeiten und Arbeiten an elektri-
schen Bauteilen dürfen nur vom autorisier-
ten Kundendienst durchgeführt werden.
Hebel der Handspritzpistole ziehen,
das Gerät schaltet ein.
Prüfen ob die angegebene Spannung
auf dem Typenschild mit der Spannung
der Stromquelle übereinstimmt.
Netzanschlussleitung auf Beschädi-
gung prüfen.
Einstellung am Strahlrohr prüfen.
Gerät vor dem Betrieb entlüften.
Ohne angeschlossenes Strahlrohr das
Gerät einschalten und laufen lassen
(max. 2 Minuten), bis Wasser blasenfrei
an der Pistole austritt. Gerät ausschal-
ten und Strahlrohr wieder anschließen.
Wasserversorgung überprüfen.
Sieb im Wasseranschluss mit einer
Flachzange herausziehen und unter
fließendem Wasser reinigen.
Ursache: Spannungsabfall wegen schwa-
chem Stromnetz oder bei Verwendung ei-
nes Verlängerungskabels.
Beim Einschalten zuerst den Hebel der
Handspritzpistole ziehen, dann den Ge-
räteschalter auf „I/ON“ stellen.
Hochdruckdüse reinigen: Verschmut-
zungen aus der Düsenbohrung mit ei-
ner Nadel entfernen und von vorne mit
Wasser ausspülen.
Wasserzulaufmenge überprüfen.
Eine geringe Undichtheit des Gerätes
ist technisch bedingt. Bei starker Un-
dichtheit den autorisierten Kunden-
dienst beauftragen.
Strahlrohr mit Druckregulierung (Vario
Power) verwenden.
Strahlrohr auf Stellung „Mix“ drehen.
Einstellung am Dosierregler für Reini-
gungsmittel überprüfen.
Saugschlauch für Reinigungsmittel auf
Knickstellen überprüfen.
Pflege und Wartung
Wartung
Pflege
Ersatzteile
Hilfe bei Störungen
Gerät läuft nicht
Gerät kommt nicht auf Druck
Gerät läuft nicht an, Motor brummt
Starke Druckschwankungen
Gerät undicht
Reinigungsmittel wird nicht
angesaugt
12 DE

– 11
Technische Änderungen vorbehalten!
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Technische Daten
Elektrischer Anschluss
Spannung 230
1~50
V
Hz
Anschlussleistung 1,8 kW
Schutzgrad IP X5
Schutzklasse I
Netzabsicherung (träge) 10 A
Wasseranschluss
Zulaufdruck (max.) 0,8 MPa
Zulauftemperatur (max.) 40 °C
Zulaufmenge (min.) 10 l/min
Max. Ansaughöhe 0,5 m
Leistungsdaten
Arbeitsdruck 11 MPa
Max. zulässiger Druck 13 MPa
Fördermenge, Wasser 6,3 l/min
Fördermenge, Reinigungsmittel 0,3 l/min
Rückstoßkraft der
Handspritzpistole
16 N
Maße und Gewichte
Länge 349 mm
Breite 426 mm
Höhe 878 mm
Gewicht, betriebsbereit mit
Zubehör
15,3 kg
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Unsicherheit K
<2,5
0,3
m/s2
m/s2
Schalldruckpegel LpA
Unsicherheit KpA
75
3
dB(A)
dB(A)
Schallleistungspegel LWA +
Unsicherheit KWA
92 dB(A)
EG-Konformitätserklärung
Produkt: Hochdruckreiniger
Typ: 1.180-xxx
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG
2011/65/EG
Angewandte harmonisierte Normen
EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Angewandtes
Konformitätsbewertungsverfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
Gemessen: 89
Garantiert: 92
Winnenden, 2013/02/01
CEO Head of Approbation
13DE

– 3
Dear Customer,
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
The scope of delivery of your appliance is il-
lustrated on the packaging. Check the con-
tents of the appliance for completeness
when unpacking.
In the event of missing accessories or any
transport damage, please contact your
dealer.
This high-pressure cleaner is designed for
domestic use only:
–to clean machines, vehicles, buildings,
tools, facades, terraces, garden equip-
ment etc. using a high-pressure water
jet (and detergents if required).
–with accessories, replacement parts
and detergents approved by KÄRCH-
ER. Observe the instructions provided
with these detergents.
Danger
Immediate danger that can cause severe
injury or even death.
몇Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
The high pressure jet may not
be directed at persons, ani-
mals, live electrical equipment
or at the appliance itself. Pro-
tect the appliance against frost.
The packaging material can be recy-
cled. Please do not place the packag-
ing into the ordinary refuse for disposal,
but arrange for the proper recycling.
Old appliances contain valuable ma-
terials that can be recycled. Please
arrange for the proper recycling of old
appliances. Please dispose your old
appliances using appropriate collec-
tion systems.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
The warranty terms published by the rele-
vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man-
ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
(See address on the reverse)
Contents
General information . . . . . . . . . . . EN 3
Safety instructions . . . . . . . . . . . . EN 4
Operation . . . . . . . . . . . . . . . . . . . EN 6
Transport . . . . . . . . . . . . . . . . . . . EN 9
Storage . . . . . . . . . . . . . . . . . . . . . EN 9
Maintenance and care . . . . . . . . . EN 9
Troubleshooting . . . . . . . . . . . . . . EN 10
Technical specifications . . . . . . . . EN 11
EC Declaration of Conformity . . . . EN 11
General information
Scope of delivery
Proper Use
Symbols in the operating
instructions
Symbols on the machine
Environmental protection
Warranty
14 EN

– 4
Danger
Never touch the mains plug and the
socket with wet hands.
The appliance must not be used if the
power cord or important parts of the ap-
pliance, e.g. high pressure hoses, trig-
ger gun or safety devices are damaged.
Check the power cord and mains plug
for damage before every use. If the
power cord is damaged, please arrange
for it to be replaced immediately by an
authorised repair agent or a skilled
electrician.
Check the high pressure hose for dam-
age before every use. Please arrange
for the immediate replacement of a
damaged high pressure hose.
The appliance may not be used in areas
where a risk of explosion is present.
If the appliance is used in hazardous ar-
eas (e.g. filling stations) all of the safety
provisions and operating instructions
detailed in this manual must be ob-
served.
High pressure jets can be dangerous if
improperly used. The jet must not be di-
rected at persons, animals, live electri-
cal equipment or at the appliance itself.
The high pressure jet must not be di-
rected at other persons or directed by
the user at him/herself to clean clothing
or footwear.
Never use the appliance to clean ob-
jects containing hazardous substances
(e.g. asbestos).
Vehicle tyres or tyre valves are suscep-
tible to damage from the high pressure
jet and may burst. The first indication of
this is a discolouration of the tyre. Dam-
aged vehicle tyres/tyre valves are high-
ly dangerous. Ensure that a distance of
at least 30 cm is observed when clean-
ing with the jet!
Risk of explosion!
Do not spray flammable liquids.
Never draw in fluids containing solvents
or undiluted acids! This includes petrol,
paint thinner and heating oil. The spray
mist thus generated is highly inflamma-
ble, explosive and poisonous. Do not
use acetone, undiluted acids or sol-
vents as they are damaging to the ma-
terials from which the appliance is
made.
몇Warning
The mains plug and the coupling of an
extension cable must be watertight and
must never lay in the water.
Unsuitable extension cables can be
hazardous. Only use extension cables
outdoors which have been approved for
this purpose and labelled with a suffi-
cient cable cross-section:
1 - 10 m: 1.5 mm2; 10 - 30 m: 2.5 mm2
Always fully unroll electrical cables from
the cable drum.
High pressure hoses, fixtures and cou-
plings are important for the safety of the
appliance. Only use high pressure hos-
es, fixtures and couplings recommend-
ed by the manufacturer.
This appliance is not intended for use
by persons with reduced physical, sen-
sory or mental capabilities.
The appliance must not be operated by
children or persons who have not been
instructed accordingly.
Children should be supervised to pre-
vent them from playing with the appli-
ance.
Keep packaging film away from children
- risk of suffocation!
This appliance was designed to be
used with detergents which are sup-
plied or recommended by the manufac-
turer. The use of other detergents or
chemicals may compromise the safety
of the appliance.
The operator must use the appliance
correctly. When working with the appli-
ance, he must consider the local condi-
tions and pay due care and attention to
other persons, in particular children,
who are nearby.
Safety instructions
15EN

– 5
Do not use the appliance when there
are other persons around unless they
are also wearing safety equipment.
Wear protective clothing and safety
goggles to protect against splash back
containing water or dirt.
Caution
In case of extended downtimes, switch
the appliance off at the main switch / ap-
pliance switch or remove the mains
plug.
Do not operate the appliance at temper-
atures below 0 °C.
Observe a distance of at least 30 cm
when using the jet to clean painted sur-
faces to avoid damaging paintwork.
Never leave the appliance unattended
when it is in operation.
Make sure that the power cable or ex-
tension cables are not damaged by run-
ning over, pinching, dragging or similar.
Protect the power cable from heat, oil,
and sharp edges.
All current-conducting parts in the work-
ing area must be protected against jet
water.
The appliance may only be connected
to an electrical supply which has been
installed in accordance with IEC 60364.
The appliance may only be connected
to alternating current. The voltage must
correspond with the type plate on the
appliance.
For safety reasons, we recommend that
you operate the appliance only via an
earth-leakage circuit breaker (max.
30 mA).
Cleaning operations which produce oily
waste water, e.g. engine washes, un-
derbody washes, may only be carried
out using washing stations equipped
with an oil separator.
Caution
Safety devices protect the user and must
not be modified or bypassed.
The appliance switch prevents unintention-
al operation of the appliance.
This lock locks the lever of the trigger gun
and prevents the inadvertent start of the ap-
pliance.
The overflow valve prevents the permissi-
ble working pressure from being exceeded.
If the lever on the trigger gun is released
the pressure switch turns off the pump, the
high pressure jet is stopped. If the lever is
pulled the pump is turned on again.
Caution
Create stability for the appliance prior to all
work on or with the appliance to prevent ac-
cidents or damage.
–The stability of the appliance is warrant-
ed when it is placed onto an even sur-
face.
Safety Devices
Power switch
Lock trigger gun
Overflow valve with pressure switch
Prerequisites for the appliance's
stability
16 EN

– 6
These operating instructions describe the
maximum equipment. Depending on the
model, there are differences in the scopes
of delivery (see packaging).
Illustrations on fold-out page!
1 Coupling element for water
connection
2 Storage for trigger gun
3 Water connection with integrated sieve
4 Appliance switch "0/OFF“/ „I/ON“
5 High pressure hose
6 Dosage regulator for detergent
7 Storage for trigger gun
8 High-pressure hose drum
9 Transport handle
10 Hand crank for hose drum
11 Storage of Plug 'n' Clean detergent bot-
tle with detergent connection
12 Storage for accessories
13 Storage hook for mains connection cable
14 Mains cable with mains plug
15 Plug 'n' Clean detergent bottle with
locking lid
16 Wheels
17 Trigger gun
18 Lock trigger gun
19 Key to detach the high pressure hose
from the trigger gun
20 Spray lance with pressure regulation
(Vario Power)
21 Spray lance with Dirtblaster
Special accessories expand the possibili-
ties of using your appliance. Please contact
your KÄRCHER dealer for further informa-
tion.
Mount loose parts delivered with appliance
prior to start-up.
Illustration
Push the wheels into the intake.
Secure the wheels using the included
plug. Align the plug properly!
Illustration
Place the bottom holder into the recess-
es and push forward until it audibly
locks in.
Insert the top holder and push down all
the way.
Illustration
Press in the storage hook and lock it
into the top position.
Illustration
You will need the 2 included screws as well
as a Phillips screwdriver PH 2.
Slide the transport handle into the guide
and secure it with 2 screws.
Illustration
You will need the 2 included screws as well
as a Phillips screwdriver PH 2.
Insert both detergent hoses onto the
hose fittings.
Install the dosage regulator and con-
nect using 2 screws.
Note: During installation you must make
sure that the tongues of the dosage regula-
tor match up with the intended recesses in
the casing.
Illustration
Slide the free end of the coiled high
pressure hose through the recesses on
the dosage regulator.
Insert the hose drum into the intakes on
the transport handle.
Insert the axle of the hand crank into the
guides.
Install the fixating plate and secure it
using 2 screws.
Press the connecting fitting from the
short high pressure hose into the brass
intake, secure with clamps.
Note: Make sure the connection nipple is
aligned correctly.
Operation
Description of the Appliance
Special accessories
Before Startup
Install wheels
Install the storage for trigger gun
Install the storage hook for the mains
connection cable
Install the transport handle
Install the dosage regulator for
detergent
Install the high pressure hose drum
17EN

– 7
Illustration
Push the high pressure hose into the
trigger gun until it locks audibly.
Note: Make sure the connection nipple is
aligned correctly.
Check the secure connection by pulling
on the high pressure hose.
몇Warning
According to the applicable regula-
tions, the appliance must never be
used on the drinking water supply
without a system separator. Use a
suitable system separator manufactured by
KÄRCHER; or, as an alternative, a system
separator as per EN 12729 Type BA. Water
flowing through a system separator is con-
sidered non-drinkable.
Caution
Always connect the system separator to the
water supply, never directly to the appliance!
Note: Impurities in the water can damage
the high-pressure pump and accessories.
For protection, the use of the KÄRCHER
water filter (optional accessory, order no.
4.730-059) is recommended.
Observe regulations of water supplier.
For connection values, see type plate/tech-
nical data.
Use a fibre-reinforced water hose (not
included) with a standard coupling.
(Minimum diameter 1/2 inch (13 mm),
minimum length 7.5 m).
Illustration
Screw the coupling element to the wa-
ter connection on the appliance.
Push the water supply hose onto the
coupling unit, then connect it to the wa-
ter supply.
This high-pressure cleaner is suited to work
with the KÄRCHER suction hose with back-
flow valve (Optional accessory, order no.
4.440-238) to draw in surface water, e.g.
from water butts or ponds (see specifica-
tions for max. suction height).
Fill the KÄRCHER suction hose with
backflow valve with water, screw to wa-
ter supply and hang into the water butt.
Appliance ventilation: Switch the appli-
ance on with the high-pressure hose
detached and operate (max. 2 minutes)
until the water exits the high-pressure
connection without bubbles. Switch off
appliance and reconnect high-pressure
hose.
Caution
Dry runs lasting longer than two minutes
lead to damages to the high pressure
pump. If the appliance does not build up
pressure within two minutes, switch it off
and proceed as instructed in the Chapter
"Troubleshooting".
Illustration
Push the spray lance into the trigger
gun and fasten it by turning it through
90°.
Illustration
Unwind the high pressure hose com-
pletely from the hose drum. Hold on to
the transport handle during this proce-
dure.
Note: If the hand crank is in its secured
position, fold it up first.
Completely open the water tap.
Insert the mains plug into the socket.
Turn on the appliance “I/ON”.
Connect the high pressure hose to the
trigger gun
Water supply
Water supply from mains
Drawing in water from open reservoirs
Start up
18 EN

– 8
몇Danger
The trigger gun is subjected to a recoil force
when the water jet is discharged. Make
sure that you have a firm footing and are
also holding the trigger gun and spray lance
firmly.
Caution
Prior to cleaning, make sure that the high
pressure is placed safely on level ground.
Wear protective goggles and protective
clothing during the cleaning process.
Unlock the lever on the trigger gun.
Pull on the lever of the trigger gun; the
device will switch on.
Note: Release the lever of the trigger gun;
the device will switch off again. High pres-
sure remains in the system.
Carrying out the most common cleaning
tasks. The work pressure can be infinitely
regulated between "Min" and "Max".
Release the lever on the trigger gun.
Turn the spray lance to the desired po-
sition.
Note: Suitable for working with detergent;
for this, turn the spray lance to the "Mix" po-
sition.
For particularly dirty items or areas.
Caution
Car tyres, paint or sensitive surfaces such
as wood should not be cleaned with the dirt
blaster, as there is a risk of damage.
Not suitable for use with detergents.
Please use exclusively KÄRCHER deter-
gents and care products to carry out the re-
spective cleaning task, as these were
specifically developed for your appliance.
The use of other detergents and care prod-
ucts may lead to premature wear and can
invalidate your warranty claims. Please ob-
tain information at your local dealer or re-
quest information directly from KÄRCHER.
Notes regarding the detergent: The most
commonly used KÄRCHER detergents can
be purchased ready to use in their Plug 'n'
Clean detergent bottles with locking lids.
This will make the pesky refilling and filling
processes redundant.
Illustration
Remove the lid from the Plug 'n' Clean
detergent bottle and press the deter-
gent bottle into the detergent connec-
tion with the opening facing down.
Illustration
Adjust the suction volume of the deter-
gent solution by means of the dosage
regulator for detergents.
Use spray lance with pressure regula-
tion (Vario Power).
Turn the spray lance to "Mix" position.
Note: This will mix the detergent with
the water stream.
Spray the detergent sparingly on the
dry surface and allow it to react, but not
to dry.
Spray off loosened dirt with the high
pressure jet.
Release the lever on the trigger gun.
Lock the lever on the trigger gun.
During longer breaks (more than 5 min-
utes), also turn the appliance off using
the "0/OFF" switch.
Insert the trigger gun in its holder.
Caution
Only separate the high-pressure hose from
the trigger gun or the appliance while there
is no pressure in the system.
Remove the Plug 'n' Clean detergent
bottle from the intake and close it with
the lid. To store, place into the intake ro-
tated by 180°.
Release the lever on the trigger gun.
Turn off the appliance "0/OFF".
Turn off tap.
Operation
Spray lance with pressure regulation
Spray lance with Dirtblaster
Working with detergent
Recommended cleaning method
Interrupting operation
Finish operation
19EN

– 9
Press the lever on the trigger gun to re-
lease any remaining pressure in the
system.
Detach the appliance from the water
supply.
Caution: When disconnecting the sup-
ply or high pressure hose, warm water
may leak from the connections after op-
eration.
Lock the lever on the trigger gun.
Pull out the mains plug.
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
during transport (see Specifications).
Lift appliance by the carrying handle
and carry it.
Pull the appliance by its transport handle.
Prior to horizontal transport: Remove
the Plug 'n' Clean detergent bottle from
the intake and close it with the lid.
Secure the appliance against shifting
and tipping over.
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
when selecting a storage location for it (see
Specifications).
Park the machine on an even surface.
Illustration
Wind the entire high pressure hose onto
the hose drum by rotating the hand
crank counter-clockwise.
Insert the trigger gun with the spray
lance into the holder for the trigger gun.
Stow away the mains cable and acces-
sory at the machine. Store the appli-
ance in a dry room.
Caution
Protect the appliance and its accessories
against frost.
The appliance and its accessories can get
destroyed through frost if there is any water
residues in them. To avoid damage to
them:
Completely drain all water from the appli-
ance:
Detach the appliance from the water
supply.
Detach spray lance from the trigger
gun.
Switch the appliance on ("I/ON“), press
the trigger gun lever until no further wa-
ter is discharged (approx. 1 min).
Turn off the appliance.
Store the appliance and the entire ac-
cessories in a frost free room.
Danger
Turn off the appliance and remove the
mains plug prior to any care and mainte-
nance work.
The appliance is maintenance free.
Prior to longer periods of storage, e.g. in
the winter:
Completely drain all water from the ap-
pliance:
(for a description, see section on "Frost
protection")
Illustration
Pull out the sieve in the water connec-
tion using flat-nose pliers and clean un-
der running water.
Use only original KÄRCHER spare parts.
You will find a list of spare parts at the end
of these operating instructions.
Transport
When transporting by hand
When transporting in vehicles
Storage
Storing the Appliance
Frost protection
Maintenance and care
Maintenance
Care
Spare parts
20 EN
