– 1
몇WARNING
When using this product basic precau-
tions should always be followed, in-
cluding the following:
1 Read all the instructions before us-
ing the product.
2 High pressure jets can be danger-
ous if misused. The jet must not be
directed at persons, animals, elec-
trical devices, or the unit itself.
3 To reduce the risk of injury, close
supervision is necessary when a
product is used near children.
4 Know how to stop the product and
bleed pressures quickly. Be thor-
oughly familiar with the controls.
5 Stay alert – watch what you are do-
ing.
6 Wear safety goggles.
7 Do not use acids, alkaline, solvents,
or any flammable material in this
product. These products can cause
physical injuries to the operator and
irreversible damage to the ma-
chine.
8 Do not operate the product when fa-
tigued or under the influence of al-
cohol or drugs.
9 Do not overreach or stand on unsta-
ble support. Keep good footing and
balance at all times.
10 To reduce the risk of electrocution,
keep all connections dry and off the
ground. Do not touch plug with wet
hands.
11 The Trigger Gun Safety Lock pre-
vents the trigger from accidentally
being engaged. This safety feature
DOES NOT lock trigger in the ON
position.
12 Keep operating area clear of all per-
sons.
13 Close cover before operating the
machine.
14 This appliance is intended for com-
mercial use.
15 Follow the maintenance instruc-
tions specified in the manual.
16 This machine has been designed
for use with cleaning chemicals
supplied or recommended by the
manufacturer. The use of other
cleaning chemicals may affect the
operation of the machine and void
the warranty.
17 ProHD 400 Ed only: This product
is provided with a Ground Fault Cir-
cuit Interrupter built into the power
cord plug. If replacement of the plug
or cord is needed, use only identical
replacement parts.
18 ProHD 400 Ed only: Do not use ex-
tension cord with this product.
– Injection hazard: equipment can
cause serious injury if the spray
penetrates the skin. Do not point
the gun at anyone or any part of the
body. In case of penetration seek
medical aid immediately.
– This system is capable of producing
1300 psi/9 MPa.
To avoid rupture and injury, do not
operate this pump with components
rated less than 1300 psi/9,0 MPa
working pressure (including but not
limited to spray guns, hose and
hose connections).
– Before servicing, cleaning, or re-
moval of any part, shut off power
and relieve pressure.
– Do not spray electrical apparatus
and wiring.
– High Pressure. Keep clear of noz-
zle.
IMPORTANT SAFETY INSTRUCTIONS
3EN

– 2
– If connection is made to a potable
water system, the system shall be
protected against backflow.
– The owner and/or user must have
an understanding of the manufac-
turer’s operating instructions and
warnings before using this pressure
washer.
– Warning information should be em-
phasized and understood.
– If the operator is not fluent in Eng-
lish, the manufacturer’s instructions
and warnings shall be read to and
discussed with the operator in the
operator’s native language by the
purchaser/owner, making sure that
the operator comprehends its con-
tents.
– Owner and/or user must study and
maintain for future reference the
manufacturers’ instructions.
This product must be grounded. If it
should malfunction or breakdown,
grounding provides a path of least re-
sistance for electric current to reduce
the risk of electric shock. This product
is equipped with a cord having an
equipment-grounding conductor and a
grounding plug. The plug must be
plugged into an appropriate outlet that
is properly installed and grounded in
accordance with all local codes and or-
dinances.
DANGER
Improper connection of the equipment-
grounding conductor can result in a
risk of electrocution. Check with a qual-
ified electrician or service personnel if
you are in doubt as to whether the out-
let is properly grounded. Do not modify
the plug provided with the product - if it
will not fit the outlet, have a proper out-
let installed by a qualified electrician.
Do not use any type of adapter with this
product.
NOTE - In Canada, the use of a tempo-
rary adaptor is not permitted by the Ca-
nadian Electrical Code.

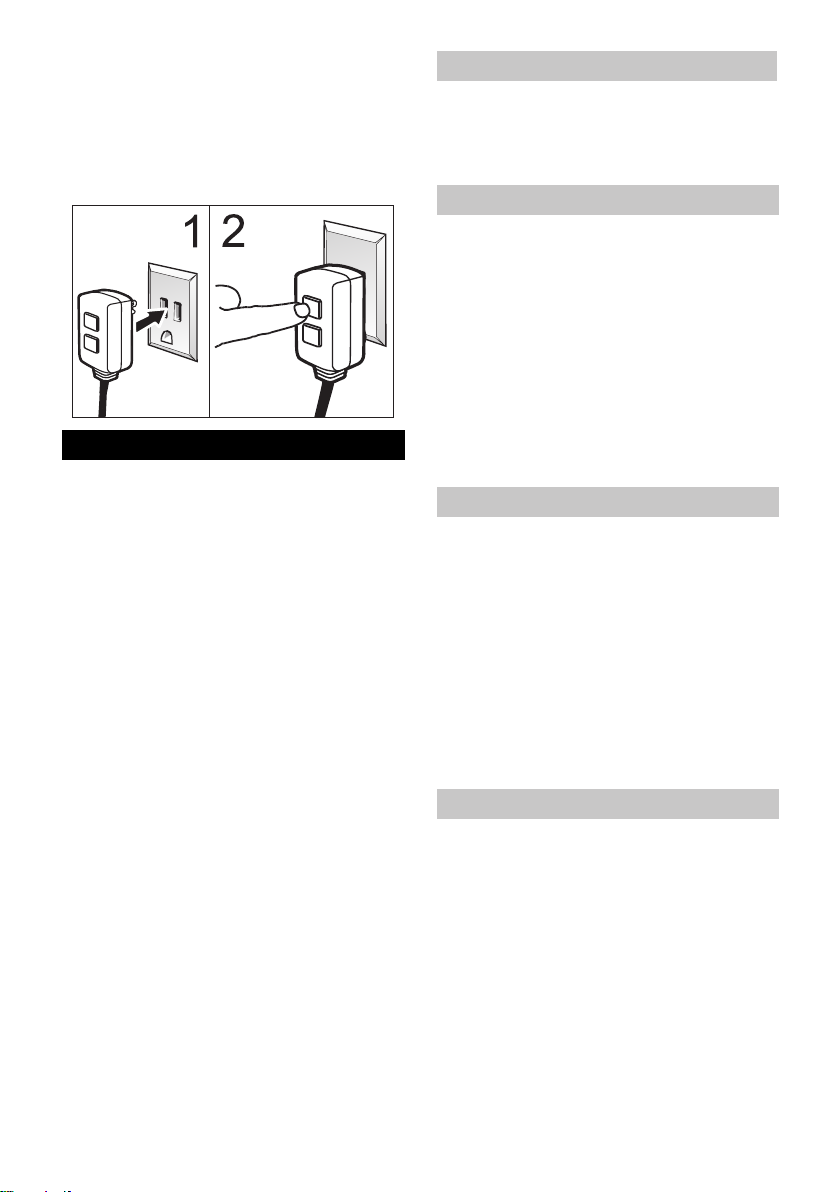

The ProHD 400 Ed is supplied with a
Ground Fault Circuit Interrupter (GFCI)
built into the power cord plug. This de-
vice provides additional protection
from the risk of electric shock. If power
is interrupted in the line, the GFCI will
automatically re-close the circuit to the
load after power is restored. Depend-
ing on the GFCI model, it may be nec-
essary to manually operate the reset
button to restore power to the GFCI
load circuit. If replacement of the plug
or cord is needed use identical re-
placement parts.
몇CAUTION
When connecting the water inlet to the
water supply mains, local regulations
of your water company must be ob-
served. In some areas the unit must
not be connected directly to the public
drinking water supply. This is to ensure
that there is no feedback of chemicals
into the water supply. Direct connec-
tion via a receiver tank or backflow pre-
venter, for example, is permitted.
Dirt in the feed water will damage the
unit. To avoid this risk, we recommend
fitting a water filter.
– Garden hose must be at least 1/2
inch in diameter.
Owner/User Responsibility
GROUNDING INSTRUCTIONS
CANADA
ProHD 400 Ed only: GROUND
FAULT CIRCUIT
INTERRUPTER PROTECTION
WATER SUPPLY
4 EN

– 3
– Flow rate of water supply must not
fall below 2.5 GPM (gallons per
minute).
– Flow rate can be determined by
running the water for one minute
into an empty 2,5-gallon container.
– The water supply temperature must
not exceed 140°F/60°C.
– Never use the pressure washer to
draw in water contaminated with
solvents, e.g. paint thinners, gaso-
line, oil, etc.
– Always prevent debris from being
drawn into the unit by using a clean
water source. Use additional water
filter.
Use only 3-wire extension cords that
have 3-prong grounding-type plugs
and 3-pole cord connectors that accept
the plug from the product. Use only ex-
tension cords that are intended for out-
door use. These extension cords are
identified by a marking "Acceptable for
use with out-door appliances: store in-
doors while not in use." Use only ex-
tension cords having an electrical rat-
ing not less than the rating of the prod-
uct. Do not use damaged extension
cords. Examine extension cord before
using and replace if damaged. Do not
abuse extension cord and do not yank
on any cord to disconnect. Keep cord
away from heat and sharp edges. Al-
ways disconnect the extension cord
from the receptacle before disconnect-
ing the product from the extension
cord.
Do not use extension cord with ProHD
400 Ed.
SAVE THESE INSTRUCTIONS!
Please read and comply with
these original instructions
prior to the initial operation of your ap-
pliance and store them for later use or
subsequent owners.

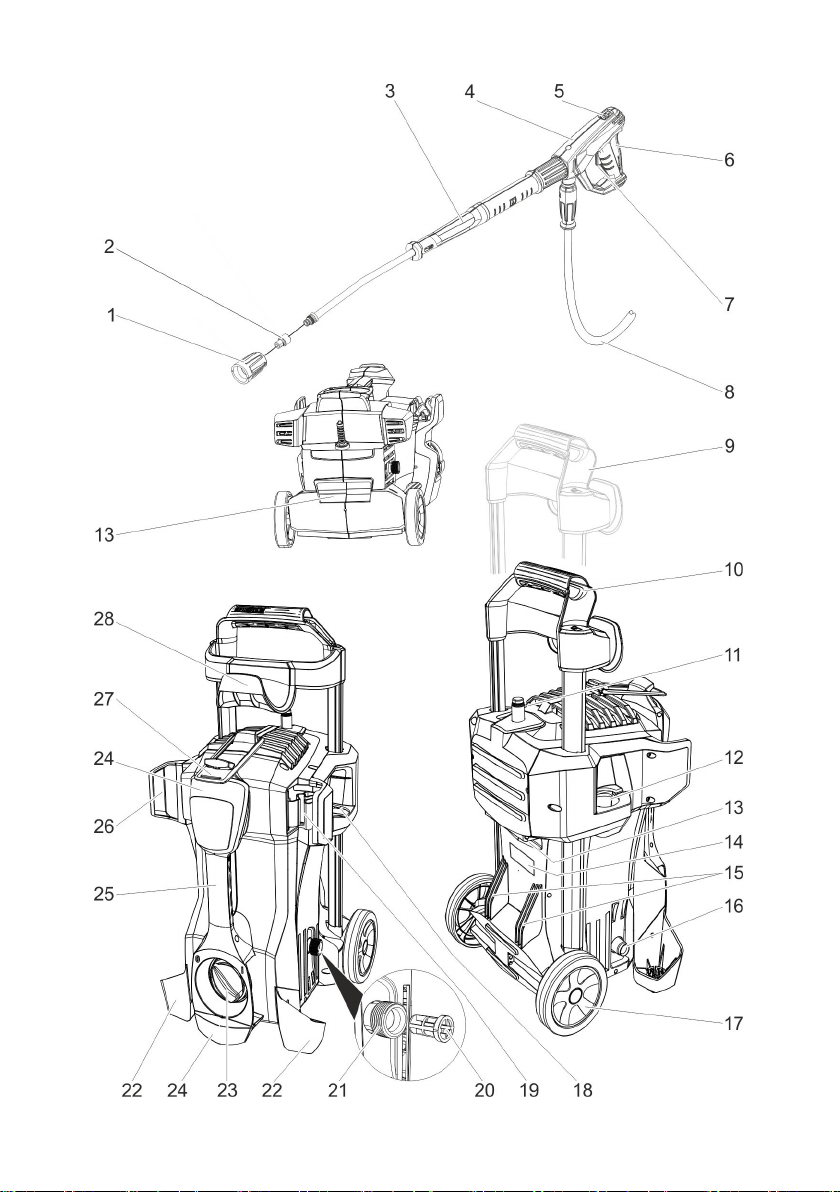

Please unfold the front picture side
1 Nozzle screws
2 Nozzle
3 Spray lance EASY!Lock
4 Trigger gun EASY!Force
5 Safety catch
6 Trigger
7 Safety lever
8 High pressure hose EASY!Lock
9 Push handle, top (extended)
10 Push handle, bottom (slid in)
11 Holder for storage of a nozzle with
screw connection or a surface
cleaner**
12 Nozzle rack for triple nozzle**
13 Recessed grip
14 Nameplate
15 Skid
16 High-pressure connection
EASY!Lock
17 Wheel
ProHD 400, ProHD 600 only:
EXTENSION CORDS
Contents
Device elements . . . . . . . . . EN 3
Safety instructions. . . . . . . . EN 4
Proper use . . . . . . . . . . . . . EN 4
Safety Devices . . . . . . . . . . EN 5
Environmental protection . . EN 5
Before Startup. . . . . . . . . . . EN 5
Start up . . . . . . . . . . . . . . . . EN 6
Operation . . . . . . . . . . . . . . EN 7
Transport. . . . . . . . . . . . . . . EN 8
Storage . . . . . . . . . . . . . . . . EN 9
Care and maintenance . . . . EN 9
Troubleshooting . . . . . . . . . EN 9
Accessories and Spare PartsEN 10
Warranty . . . . . . . . . . . . . . . EN 10
Technical specifications . . . EN 11
Device elements
5EN

– 4
18 Nozzle rack for rotary nozzle (rotary
nozzle is only included in the scope
of delivery with variant
ProHD...Plus)
19 Spray lance holder with clamping,
for transportation
20 Sieve
21 Water connection
22 Quiver for spray lance
23 Power switch
24 Cable clamp
25 Carrying handle
26 Spray lance holder without clamping
27 Rubber band
28 Storage compartment for hoses
** not included in the scope of delivery
– The operating elements for the
cleaning process are yellow.
– Before first start-up it is definitely
necessary to read the operating in-
structions and safety indications Nr.
5.951-949.0!
– Please follow the national rules and
regulations for fluid spray jets of the
respective country.
– Please follow the national rules and
regulations for accident prevention
of the respective country. Fluid
spray jets must be tested regularly
and the results of these tests must
be documented in writing.
– The appliance/accessories must
not be modified.
DANGER
Pointer to immediate danger, which
leads to severe injuries or death.
몇WARNING
Pointer to a possibly dangerous situa-
tion, which can lead to severe injuries
or death.
몇CAUTION
Pointer to a possibly dangerous situa-
tion, which can lead to minor injuries.
ATTENTION
Pointer to a possibly dangerous situa-
tion, which can lead to property damage.
High-pressure jets can be
dangerous if improperly used.
The jet may not be directed at
persons, animals, live electrical equip-
ment or at the appliance itself.
According to applicable regu-
lations, the appliance must
never be used on the drinking
water net without a system separator.
A suitable system separator by
KÄRCHER or alternatively a system
separator according to EN 12729 type
BA must be used.
Water that was flowing through a system
separator is considered non-drinkable.
Use this high pressure cleaner exclu-
sively for
– for cleaning with high-pressure jet
(e.g. cleaning of facades, terraces,
gardening tools).
With optional accessories detergent
can be added.
For stubborn soiling we recommend
the use of a rotor nozzle (only included
in the scope of delivery with model
HD...Plus)
Quality requirements for water:
ATTENTION
Only clean water may be used as high
pressure medium. Impurities will lead
to increased wear and tear or forma-
tion of deposits in the appliance.
If recycled water is used, the following
limit values must not be exceeded.
Colour coding
Safety instructions
Hazard levels
Symbols on the machine
Proper use
6 EN

– 5
Safety devices serve for the protection
of the user and must not be put out of
operation or bypassed with respect to
their function.
If the pulling lever on the trigger gun is
released the pressure switch turns off
the pump, the high-pressure jet is
stopped. If the pulling lever is pulled
the pump is turned on again.
Electrical and electronic devices often
contain components which could po-
tentially pose a danger to human
health and the environment if handled
or disposed of incorrectly. However,
these components are necessary for
the proper operation of the device. De-
vices marked with this symbol must not
be disposed of with regular household
rubbish.
Notes about the ingredients
(REACH)
You will find current information about
the ingredients at:
www.kaercher.com/REACH
Note: The EASY!Lock system joins
components with a quick-fasten thread
solidly and securely with just one turn.
Insert the high pressure nozzle onto
the spray lance.
Install union nut and hand-tighten it
(EASY!Lock).
pH value 6,5...9,5
electrical conductivity * Conductivity
fresh water
+1200 μS/cm
settleable solids ** < 0,5 mg/l
total suspended solids
***
< 50 mg/l
Hydrocarbons < 20 mg/l
Chloride < 300 mg/l
Sulphate < 240 mg/l
Calcium < 200 mg/l
Total hardness < 28 °dH
< 50 °TH
< 500 ppm
(mg CaCO3/l)
Iron < 0,5 mg/l
Manganese < 0,05 mg/l
Copper < 2 mg/l
Active chloride < 0,3 mg/l
free of bad odours
* Maximum total 2000 μS/cm
** Test volume 1 l, settling time 30 min
*** no abrasive substances
Safety Devices
Pressure switch
Environmental protection
The packaging material can
be recycled. Please do not
throw the packaging material
into household waste; please
send it for recycling.
Old appliances contain valu-
able materials that can be re-
cycled; these should be sent
for recycling. Batteries, oil,
and similar substances must
not enter the environment.
Please dispose of your old
appliances using appropriate
collection systems.
Before Startup
Attaching the Accessories
2.
1.
7EN

– 6
Join the spray lance with the trigger
gun and tighten until hand-tight
(EASY!Lock).
Join the high-pressure hose with
trigger gun and high-pressure con-
nection of the appliance and tighten
until hand-tight (EASY!Lock).
몇WARNING
Risk of injury! Appliance, accessories,
supply lines and connections must be
in fault-free condition. If they are not in
a perfect state then the appliance must
not be used.
DANGER
Danger of injury by electric shock.
–It is imperative to connect the appli-
ance to the electric mains by means
of a plug. It is forbidden to perma-
nently connect the appliance to the
power supply. The plug serves for
the disconnection from the mains.
–Use an extension cable with protec-
tive earth conductor (protection
class 1) and an adequate cross
section (see "Technical data") und
fully uncoil it from the cable drum.
For connection values, see type plate/
technical data.
Unwind the mains cable and place it
on the floor.
Insert the mains plug into a socket.
몇WARNING
Observe regulations of water supplier.
According to applicable regu-
lations, the appliance must
never be used on the drinking
water net without a system separator.
A suitable system separator by
KÄRCHER or alternatively a system
separator according to EN 12729 type
BA must be used.
Water that was flowing through a sys-
tem separator is considered non-drink-
able.
몇CAUTION
Always connect the system separator
to the water supply, never directly to
the appliance!
For connection values refer to techni-
cal specifications.
Connect the supply hose (min.
length 7.5 m, minimum diameter 1/
2“) to the water connection point of
the machine and at the water sup-
ply point (for e.g. a tap).
Note:
The supply hose is not included.
Open the water supply.
Screw the suction hose with filter
(optional accessory) to the water
connection.
Appliance ventilation:
Unscrew the nozzle from the spray
lance.
Switch on the appliance and let it
run until the water exiting is bubble-
free.
Let the appliance run for 10 sec-
onds – then switch off the appliance
switch. Repeat the procedure sev-
eral times.
Switch off the appliance and fit the
nozzle again.
STEP 1: Plug the Ground Fault Cir-
cuit Interrupter (GFCI) into a work-
ing outlet.
Start up
Electrical connection
Water connection
Connection to the water supply
Drawing in water from open
reservoirs
ProHD 400 Ed only: GFCI
INSTRUCTIONS
8 EN

– 7
STEP 2: Press ’’TEST’’, then press
’’RESET’’ to assure proper connec-
tion to power.
Note: The actual appearance of the
GFCI may be different from this il-
lustration.
DANGER
Risk of explosion!
Do not spray flammable liquids.
If the appliance is used in hazardous
areas (e.g. filling stations) the corre-
sponding safety regulations must be
observed.
Risk of injury! Hold the hand spray gun
and the spray pipe firmly with both
hands.
Risk of injury! The trigger and safety le-
ver may not be locked during the oper-
ation.
Risk of injury! Contact Customer Ser-
vice if the safety lever is damaged.
Risk of injury from high-pressure water
jet. Slide the safety catch on the trigger
gun forward before performing any
work with the appliance.
몇CAUTION
Risk of injury. Do not operate the appli-
ance variant with a carrying belt while
carrying it.
Environmental damage. Clean motors
at places with a corresponding oil sep-
arator only.
To open the trigger gun: Actuate the
safety lever and trigger.
To close the hand spray gun: Re-
lease the safety lever and trigger.
The appliance can be operated in the
horizontal or upright position.
Note:
The appliance is equipped with a pres-
sure switch. The motor starts up only
when the trigger gun is open.
Set the appliance switch to "I".
Release the trigger gun. To do so,
push the safety catch towards the
back.
Open the hand spray gun.
Close the hand spray gun.
The appliance switches off.
Secure the trigger gun. To do so,
push the safety catch towards the
front.
After the interruption:
Release the trigger gun. To do so,
push the safety catch towards the
back.
Open the hand spray gun.
The appliance will switch on again.
Shut off water supply.
Open the hand spray gun.
Switch on the pump with the power
switch and allow to run for about 5-
10 seconds.
Close the hand spray gun.
Set the appliance switch to "0/
OFF“.
Pull main plug out of socket with dry
hands only.
Remove water connection.
Operation
Opening/closing the trigger gun
Operation
Interrupting operation
Turn off the appliance
9EN

– 8
Activate hand spray gun until de-
vice is pressure less.
Secure the trigger gun. To do so,
push the safety catch towards the
front.
Place the spray lance with the trig-
ger gun into the quiver for the spray
lance and snap it into place in the
spray lance holder.
Wind the connection cable around
the cable holder.
Fasten the plug with the mounted
clip.
Slide in push handle.
Wind up the high-pressure hose
and hang it over the hose storage.
ATTENTION
Frost will destroy the not completely
water drained device.
Store the appliance in a frost free area.
Drain water.
Pump in conventional frost protec-
tion agents through the appliance.
Note:
Use normal glycol-based anti-freezing
agents for automobiles.
Observe handling instructions of the
anti-freeze agent manufacturer.
Operate device for max. 1 minute
until the pump and conduits are
empty.
몇CAUTION
Risk of injury and damage! Observe
the weight of the appliance when you
transport it.
ATTENTION
Protect the trigger from damage during
transport.
Hold the appliance at the carrying
handle and the recessed grip for
carrying it.
When transporting in vehicles, se-
cure the appliance according to the
guidelines from slipping and tipping
over.
For transport over longer distances,
pull out the push handle to the end
position and drag the appliance be-
hind you holding the push handle.
In order to climb stairs, pull the ap-
pliance up step by step. The skids
protect the casing from damage.
Attach the connecting piece of the
surface cleaner to the holder on the
high-pressure cleaner.
Screw union nut.
Attach the lifting device to the carry-
ing handle of the appliance.
DANGER
Risk of injury due to machine dropping.
–Adhere to the local accident pre-
vention guidelines and safety
notes.
–Check the carrying handle for dam-
age prior to every transportation by
crane.
–Check the lifting unit for damage
prior to each transport by crane.
Storing the Appliance
Frost protection
If you cannot store it in a frost-free
place:
Transport
Holder for surface cleaner
Transport by crane
Safety information about cranes
10 EN

– 9
–Only lift the appliance using the car-
rying handle.
–Do not use stop chains.
–Protect the lifting device from inad-
vertent load release.
–Remove spray lance with trigger
gun, nozzles, surface cleaner and
other loose objects prior to trans-
portation by crane.
–Do not transport any articles on the
appliance during the lifting process.
–The appliance must only be trans-
ported by properly trained crane
personnel.
–Do stand below the load.
–Ensure that no persons are present
in the immediate vicinity of the
crane.
–Do not leave the appliance on the
crane unattended.
몇CAUTION
Risk of injury and damage! Note the
weight of the appliance in case of stor-
age.
This appliance must only be stored in
interior rooms.
DANGER
Risk of injury by inadvertent startup of
appliance and electrical shock.
First pull out the plug from the mains
before carrying out any tasks on the
machine.
You can sign with your dealer a con-
tract for regular safety inspection or
even sign a maintenance contract.
Please take advice on this matter.
Check connection cable for damag-
es (risk of electrical shock); get the
damaged connection cable re-
placed immediately by an author-
ised customer service person/ elec-
trician.
Check the high pressure hose for
damages (risk of bursting).
Please arrange for the immediate
exchange of a damaged high-pres-
sure hose.
Check appliance (pump) for leaks.
3 drops per minute are permitted
and can come out from the lower
side of the appliance. Call Custom-
er Service if there is heavy leakage.
Clean the sieve in the water con-
nection.
Take out sieve.
Clean the sieve from the outside
and rinse it.
Insert sieve.
Have the maintenance of the de-
vice performed by the customer
service.
DANGER
Risk of injury by inadvertent startup of
appliance and electrical shock.
–Prior to all work on the appliance,
switch off the appliance and pull the
power plug.
–Get the electrical components
checked and repaired only by au-
thorised customer service persons.
Storage
Care and maintenance
Safety inspection/ maintenance
contract
Before each use
Weekly
Clean the sieve in the water
connection
Every 500 operating hours, at
least annually
Troubleshooting
11EN

– 10
–Contact an authorised customer
service person in case of problems
not mentioned in this chapter or if
you are in doubt or when you have
been explicitly asked to do so.
Check connection cable for damag-
es.
Check the supply voltage.
If the appliance is overheated:
Set the appliance switch to "0".
Allow machine to cool down at least
for 15 minutes.
Set the appliance switch to "1".
Call Customer Service in case of
electrical defects.
Check the nozzle size, install cor-
rect nozzle.
Deaerate the appliance (see "Start-
up")
Clean the sieve in the water con-
nection.
Check water supply level (refer to
technical data).
Clean the nozzle.
Replace the nozzle.
Contact Customer Service if need-
ed.
3 drops of water per minute are permit-
ted and can leak from the bottom of the
appliance.
With stronger leak, have device
checked by customer service.
Check the water suction pipe for
leaks.
Deaerate the appliance (see "Start-
up")
Contact Customer Service if need-
ed.
Only use original accessories and
spare parts, they ensure the safe and
trouble-free operation of the device.
For information about accessories and
spare parts, please visit www.kaerch-
er.com.
The warranty terms published by the
relevant sales company are applicable
in each country. We will repair potential
failures of your appliance within the
warranty period free of charge, provid-
ed that such failure is caused by faulty
material or defects in manufacturing. In
the event of a warranty claim please
contact your dealer or the nearest au-
thorized Customer Service centre.
Please submit the proof of purchase.
Appliance is not running
Pressure does not build up in the
appliance
Pump leaky
Pump is vibrating
Accessories and Spare Parts
Warranty
12 EN

– 11
Technical specifications
Type ProHD
400 Ed
ProHD
400
ProHD
600
US CA CA
Main Supply
Voltage V 120
Current type Hz 1~ 60
Connected load A 12 11,5 12
kW (hp) 1,4 (1,9) 1,3 (1,7) 1,4 (1,9)
Protection (slow, char. C) A 15
Type of protection IPX5
Water connection
Max. feed temperature °F (°C) 140 (60)
Min. feed volume GPM (l/
min)
2,5 (9,5)
Suck height from open container
(20 °C)
ft (m) 1,6 (0,5)
Max. feed pressure PSI (MPa) 145 (1)
Performance data
Working pressure PSI (kPa) 1300
(9000)
1200 (8300)
Nozzle size -- 030
Max. operating over-pressure PSI (MPa) 1885 (13)
Water flow rate GPM (l/
min)
1,7 (6,4) 1,55 (5,9) 1,7 (6,4)
Max. recoil force of trigger gun N 14,76
Values determined as per EN 60335-2-79
Hand-arm vibration value m/s22,1
Uncertainty K m/s20,7
Sound pressure level LpA dB(A) 69
Uncertainty KpA dB(A) 3
Sound power level LWA dB(A) 85
Dimensions and weights
Length mm 351
Width mm 312
Height mm 904
Typical operating weight lbs (kg) 45,2 (20,5)
13EN

– 1
몇AVERTISSEMENT
En utilisant ce produit, toujours obser-
ver une certaine prudence élémen-
taire, incluant notamment :
1 Lire toutes les instructions de ser-
vice avant d'utiliser l'appareil.
2 En cas d'utilisation incorrecte, les
jets haute pression peuvent être
dangereux. Ne jamais diriger les
jets de vapeur en direction d'indivi-
dus, d'animaux, de dispositifs élec-
triques ou de l'appareil lui-même.
3 Afin de minimiser les risques de
blessure, ne jamais laisser l'appa-
reil sans surveillance lorsque celui-
ci est utilisé à proximité d'enfants.
4 Il est impératif de savoir arrêter et
mettre l'appareil hors pression rapide-
ment. Une connaissance approfondie
des commandes est nécessaire.
5 Rester attentif – se concentrer sur
la tâche en cours.
6 Le port de lunettes de protection est
obligatoire.
7 N'utiliser en aucun cas d'acides, de
solutions alcalines, de solvants ou
de produits inflammables dans cet
appareil. Ces produits peuvent être
à l'origine de blessures graves ou
d'endommagement irréversible de
l'appareil.
8 L'utilisateur ne doit jamais faire
usage de l'appareil lorsqu'il est fati-
gué ou sous l'emprise d'alcool ou
de drogues.
9 Ne jamais passer ou monter sur
des supports instables. Toujours
rester stable et équilibré.
10 Afin de réduire le risque d'électro-
cution, garder toutes les
connexions au sec et ne pas les
laisser à terre. Ne pas toucher la
fiche avec les mains mouillées.
11 Le dispositif de sécurité de la poi-
gnée-pistolet permet d'éviter tout
actionnement accidentel de la gâ-
chette. Ce dispositif de sécurité NE
verrouille PAS la gâchette en posi-
tion marche (ON).
12 Veiller à ce qu'aucun individu ne se
trouve dans la zone de travail.
13 Fermer le couvercle avant d'utiliser
la machine.
14 Cet appareil est prévu pour un
usage commercial.
15 Respecter les consignes d'entre-
tien figurant dans le manuel.
16 Cette machine a été conçue pour
une utilisation avec des produits
chimiques utilisés pour le net-
toyage, fournis ou recommandés
par le fabricant. L'utilisation
d'autres produits chimiques pour le
nettoyage peut influer sur le fonc-
tionnement de la machine et annu-
ler la garantie.
17 ProHD 400 Ed uniquement : Ce
produit est fourni avec un disjonc-
teur-détecteur de fuites à la terre in-
tégré dans la fiche du cordon d'ali-
mentation. Si la fiche ou le cordon
doit être remplacé, n'utilisez que
des pièces de rechange identiques.
18 ProHD 400 Ed uniquement : N'uti-
lisez pas de rallonge avec ce pro-
duit.
– Risque d'injection : le produit peut
provo-quer de graves blessures en
cas de péné-tration dans la peau.
Ne pas diriger le ca-non vers quel-
qu'un ou vers une partie du corps.
En cas de pénétration, consulter
im-médiatement un médecin.
– Ce système est capable de pro-
duire 1300 psi/9 MPa.
CONSIGNES DE SÉCURITÉ IMPORTANTES
14 FR

– 2
Pour éviter une rupture ou une bles-
sure, ne pas utiliser cette pompe
avec des composants classés à
une pression de service de
1300 psi/9,0 MPa (y compris no-
tamment sur des pistolets de pulvé-
risation, des flexibles et des
raccords de flexible).
– Avant d'effectuer l'entretien, le net-
toyage ou le retrait de toute pièce,
couper le cou-rant et réduire la
pression.
– Ne pas pulvériser sur des appareils
ou des fils électriques.
– Haute pression. Maintenir sans
tuyères.
– Si le branchement à un système
d'eau potable est effectué, le sys-
tème doit être protégé contre un re-
tour de courant.
– Avant d'utiliser ce nettoyeur pres-
sion, le propriétaire et/ou l'utilisa-
teur doit impérativement avoir pris
connaissance des consignes d'utili-
sation et mises en garde du fabri-
cant.
– Il est nécessaire d'insister sur les
avertissements et de les com-
prendre.
– Si l'utilisateur ne parle pas couram-
ment l'anglais, l'acheteur/le proprié-
taire doit lire les consignes et mises
en garde du fabricant avec l'utilisa-
teur dans la langue maternelle de
ce dernier et s'assurer qu'il en com-
prend bien le contenu.
– Le propriétaire et/ou l'utilisateur doit
se familiariser avec les consignes
du fabricant et les conserver afin de
pouvoir s'y référer ultérieurement.
Ce produit doit-être mis à la terre. En
cas de mauvais fonctionnement ou de
panne, la mise à la terre établit un che-
min de moindre résistance pour le cou-
rant électrique afin de réduire le risque
de décharge électrique. Ce produit est
équipé d'un cordon doté d'un conduc-
teur de mise à la terre de l'équipement
et d'une prise de mise à la terre. La
prise doit être branchée dans une prise
appropriée qui est correctement instal-
lée et mise à la terre en conformité
avec les codes et ordonnances locaux.
DANGER
Un conducteur de mise à la terre
d'équipement incorrectement branché
peut entraîner un risque d'électrocu-
tion. Vérifier avec un électricien ou un
technicien d'entretien qualifié en cas
de doute sur la mise à terre correcte de
la prise. Ne pas modifier la fiche four-
nie avec le produit - si elle ne peut pas
être branchée, faire installer une prise
appropriée par un électricien qualifié.
Ne pas utiliser n'importe quel type
d'adaptateur avec ce produit.
NOTE - Au Canada, l'utilisation d'un
adaptateur temporaire n'est pas autori-
sée par le Code canadien de l'électrici-
té.
Le ProHD 400 Ed est fourni avec un
disjoncteur-détecteur de fuites à la
terre (DDFT) intégré dans la fiche du
cordon d'alimentation. Ce dispositif
offre une protection supplémentaire
Responsabilité du propriétaire/
de l'utilisateur
INSTRUCTIONS DE MISE À
LA TERRE
CANADA
ProHD 400 Ed uniquement :
PROTECTION DE
DISJONCTEUR-DETECTEUR
DE FUITES A LA TERRE
15FR

– 3
contre le risque de choc électrique. Si
l'alimentation est coupée dans la ligne,
le DDFT va automatiquement refermer
le circuit à la charge une fois l'alimen-
tation rétablie. En fonction du modèle
du DDFT, il peut être nécessaire d'ac-
tionner manuellement le bouton reset
pour rétablir l'alimentation du circuit de
charge DDFT. Si la fiche ou le cordon
doit être remplacé, utilisez des pièces
de rechange identiques.
몇ATTENTION
Lors de la connexion de l'entrée d'eau
à la canalisation d'alimentation en eau,
les régulations locales de votre compa-
gnie d'eau doivent être observées.
Dans certaines zones, l'appareil ne
doit pas être connecté directement à
l'alimentation en eau potable publique.
Il s'agit de s'assurer qu'il n'y a pas de
retour de produits chimiques dans l'ali-
mentation en eau. Une connexion di-
recte par l'intermédiaire d'un réservoir
de réception ou d'un disconnecteur hy-
draulique par exemple est autorisée.
D'éventuelles impuretés dans l'eau
d'alimentation endommagent l'appa-
reil. Pour prévenir ce risque, nous re-
commandons d'installer un filtre à eau.
– Le tuyau d'arrosage doit avoir un
diamètre minimum de 1/2 pouces.
– Le débit de l'alimentation en eau ne
doit pas être inférieur à 2,5 GPM
(gallons par minute).
– Le débit peut être déterminé en fai-
sant couler l'eau pendant une mi-
nute dans un conteneur vide d'une
contenance de 2,5 gallons.
– La température de l'eau d'alimenta-
tion ne doit pas excéder 140 °F/
60 °C.
– Ne jamais aspirer d'eau contami-
née par des solvants, par exemple
des diluants pour peinture, de l'es-
sence, de l'huile, etc..
– Toujours utiliser une source d'eau
propre afin d'éviter toute infiltration
de débris dans l'appareil. Utiliser un
filtre à eau supplémentaire.
Utiliser uniquement des rallonges à 3
fils, dotées de fiches de terre à 3
fourches et de connecteurs tripolaires
adaptés à la fiche du produit. Utiliser
uniquement des rallonges prévues
pour une utilisation extérieure. Ces ral-
longes sont repérables au marquage
"Peut être utilisé avec des appareils
électriques à l'extérieur : ranger à l'in-
térieur lorsque l'appareil n'est pas utili-
sé." Utiliser uniquement des rallonges
ayant une puissance nominale qui
n'est pas inférieure à celle du produit.
Ne pas utiliser de rallonges endomma-
gées. Examiner la rallonge avant de
l'utiliser et la remplacer si elle est en-
dommagée. Ne pas abîmer la rallonge
et ne pas tirer brusquement sur un cor-
don pour le débrancher. Tenir le cor-
don éloigné des sources de chaleur et
des bords pointus. Toujours débran-
cher la rallonge de la prise de courant
avant de débrancher le produit de la
rallonge.
N'utilisez pas de rallonge avec ProHD
400 Ed.
CONSERVER CES INSTRUCTIONS!
ALIMENTATION EN EAU
ProHD 400, ProHD 600
uniquement : RALLONGES
16 FR

– 4
Lire ce manuel d'utilisation
original avant la première uti-
lisation de votre appareil, le respecter
et le conserver pour une utilisation ul-
térieure ou pour le futur propriétaire.
Veuillez ouvrir la page d'image devant
1 Raccord vissé de buse
2 Buse
3 Tube d’acier EASY!Lock
4 Pistolet de pulvérisation à main EA-
SY!Force
5 Cran de sécurité
6 Levier de départ
7 Manette de sécurité
8 Flexible haute pression EASY!Lock
9 Guidon, en haut (tiré)
10 Guidon, en bas (poussé)
11 Support de rangement d'une buse
avec raccord à vis ou d'un net-
toyeur de surface**
12 Récepteur de buse pour buse
triple**
13 Trou de poignée
14 Plaque signalétique
15 Sabot rigide
16 Raccordement haute pression EA-
SY!Lock
17 Roue
18 Récepteur de buse (rotabuse unique-
ment pour variante ProHD...Plus
dans l'étendue de livraison)
19 Support de la lance avec blocage,
pour le transport
20 Tamis
21 Arrivée d'eau
22 Étui de la lance
23 Interrupteur principal
24 Attache-câble
25 Poignée de transport
26 Support de la lance sans blocage
27 Bande caoutchouc
28 Dépose du flexible
** non compris dans l'étendue de livrai-
son
– Les éléments de commande pour le
processus de nettoyage sont
jaunes.
– Avant la première mise en service,
vous devez impérativement avoir lu
les consignes de sécurité N° 5.951-
949.0 !
– Respecter les dispositions légales
nationales respectives pour les jets
de liquide.
– Respecter les dispositions légales
nationales respectives pour la pré-
vention des accidents. Les jets de
liquides doivent être contrôlés régu-
lièrement et le résultat du contrôle
consigné par écrit.
– Il est interdit d'effectuer des modifica-
tion sur l'appareil/les accessoires.
DANGER
Signale la présence d'un danger imminent
entraînant de graves blessures corpo-
relles et pouvant avoir une issue mortelle.
Table des matières
Éléments de l'appareil . . . . FR 4
Consignes de sécurité . . . . FR 4
Utilisation conforme . . . . . . FR 5
Dispositifs de sécurité . . . . FR 6
Protection de l’environne-
ment . . . . . . . . . . . . . . . . . . FR 6
Avant la mise en service . . FR 6
Mise en service . . . . . . . . . FR 6
Utilisation . . . . . . . . . . . . . . FR 8
Transport . . . . . . . . . . . . . . FR 9
Entreposage. . . . . . . . . . . . FR 10
Entretien et maintenance . . FR 10
Assistance en cas de panne FR 11
Accessoires et pièces de re-
change . . . . . . . . . . . . . . . . FR 11
Garantie . . . . . . . . . . . . . . . FR 11
Caractéristiques techniques FR 12
Éléments de l'appareil
Repérage de couleur
Consignes de sécurité
Niveaux de danger
17FR

– 5
몇AVERTISSEMENT
Signale la présence d'une situation
éventuellement dangereuse pouvant
entraîner de graves blessures corpo-
relles et même avoir une issue mor-
telle.
몇PRÉCAUTION
Remarque relative à une situation po-
tentiellement dangereuse pouvant en-
traîner des blessures légères.
ATTENTION
Remarque relative à une situation
éventuellement dangereuse pouvant
entraîner des dommages matériels.
Une utilisation incorrecte des
jets haute pression peut pré-
senter des dangers. Le jet ne
doit pas être dirigé sur des personnes,
des animaux, des installations élec-
triques actives ni sur l'appareil lui-
même.
Selon les directives en vigueur,
l'appareil ne doit jamais être
exploité sans séparateur de
système sur le réseau d'eau potable.
Utiliser un séparateur de système ap-
proprié de la société KÄRCHER ou en
alternative un séparateur système se-
lon EN 12729 type BA.
L'eau qui s'est écoulée à travers un sé-
parateur système est classifiée comme
non potable.
Utiliser exclusivement ce nettoyeur
haute pression
– pour un nettoyage avec le jet haute
pression (par ex. nettoyage de fa-
çades, de terrasses, d'appareils de
jardinage).
Avec l'accessoire en option, du dé-
tergent peut être mélangé.
Pour des salissures tenaces, nous re-
commandons une rotabuse (unique-
ment pour la variante HD...Plus dans
l'étendue de livraison)
Exigences à la qualité d'eau :
ATTENTION
Utiliser uniquement de l'eau propre
comme fluide haute pression. Des sa-
letés entraînent une usure prématurée
ou des dépôts dans l'appareil.
Si de l'eau de recyclage est utilisée, les
valeurs limites suivantes ne doivent
pas être dépassées.
Des symboles sur l'appareil
Utilisation conforme
Valeur de pH 6,5...9,5
conductivité électrique * Conductivité
de l'eau du
robinet +1200
μS/cm
substances qui se dé-
posent **
< 0,5 mg/l
substances qui peuvent
être filtrées ***
< 50 mg/l
Hydrocarbures < 20 mg/l
Chlorure < 300 mg/l
Sulfate < 240 mg/l
calcium < 200 mg/l
Dureté globale < 28 °dH
< 50 °TH
< 500 ppm
(mg CaCO3/l)
Fer < 0,5 mg/l
Manganèse < 0,05 mg/l
Cuivre < 2 mg/l
Chlore actif < 0,3 mg/l
exempt de mauvaises odeurs
* Total maximal 2000 μS/cm
** Volume d'essai 1 l, temps de dépose
30 min
*** pas de substance abrasive
18 FR

– 6
Les dispositifs de sécurité ont pour but
de protéger l'utilisateur. Par consé-
quent, ils ne doivent en aucun cas être
désactivés ou transformés.
Si vous relâchez la gâchette du pistolet
manuel, la pompe est coupée par un
pressostat, le jet haute pression est ar-
rêté. Si vous tirez sur la gâchette, la
pompe est remise en service.
Les appareils électriques et électro-
niques renferment souvent des com-
posants qui peuvent représenter un
danger potentiel pour l'intégrité phy-
sique et l'environnement s'ils sont mal
utilisés ou éliminés. Ces composants
sont pourtant nécessaires au bon fonc-
tionnement de l'appareil. Les appareils
qui présentent ce symbole ne doivent
pas être jetés avec les déchets ména-
gers.
Instructions relatives aux ingré-
dients (REACH)
Les informations actuelles relatives
aux ingrédients se trouvent sous :
www.kaercher.com/REACH
Remarque : Le système EASY!Lock
relie les composants au moyen d’un fi-
letage rapide et fiable avec une seule
rotation.
Brancher la buse haute pression au
tube d’acier.
Monter l'écrou-raccord et le serrer à
la main (EASY!Lock).
Relier le tube d’acier au pistolet à
main et serrer à la main (EA-
SY!Lock).
Relier le flexible haute pression au
pistolet à main et au flexible haute
pression de l’appareil et serrer à la
main (EASY!Lock).
몇AVERTISSEMENT
Risque de blessure ! L'appareil, les ac-
cessoires, les conduites et les rac-
cords doivent être dans un parfait état.
Ne pas utiliser l'appareil si son état
n'est pas irréprochable.
Dispositifs de sécurité
Pressostat
Protection de
l’environnement
Les matériaux constitutifs de
l’emballage sont recyclables.
Ne pas jeter les emballages
dans les ordures ménagères,
mais les remettre à un sys-
tème de recyclage.
Les appareils usés
contiennent des matériaux
précieux recyclables les-
quels doivent être apportés à
un système de recyclage. Il
est interdit de jeter les batte-
ries, l'huile et les substances
similaires dans l'environne-
ment. Pour cette raison, utili-
ser des systèmes de collecte
adéquats afin d'éliminer les
appareils hors d'usage.
Avant la mise en service
Montage des accessoires
Mise en service
2.
1.
19FR

– 7
DANGER
Risque d'électrocution.
–L'appareil doit impérativement être
raccordé au réseau électrique avec
une fiche. Une connexion au sec-
teur ne pouvant pas être coupée est
interdite. La fiche électrique sert à
la séparation du secteur.
–Utiliser un câble de rallonge avec
conducteur thermique (classe de
protection 1) et d'une section suffi-
sante (cf. « Données techniques »)
et dérouler entièrement l'enrouleur
de câble.
Données de raccordement, voir plaque si-
gnalétique / caractéristiques techniques
Dérouler le câble secteur et le po-
ser sur le sol.
Brancher la fiche secteur dans une
prise de courant.
몇AVERTISSEMENT
Respecter les prescriptions de votre
société distributrice en eau.
Selon les directives en vigueur,
l'appareil ne doit jamais être
exploité sans séparateur de
système sur le réseau d'eau potable.
Utiliser un séparateur de système ap-
proprié de la société KÄRCHER ou en
alternative un séparateur système se-
lon EN 12729 type BA.
L'eau qui s'est écoulée à travers un sé-
parateur système est classifiée comme
non potable.
몇PRÉCAUTION
Toujours connecter le séparateur de
système à l'alimentation en eau, et ja-
mais directement à l'appareil.
Pour les valeurs de raccordement, se
reporter à la section Caractéristiques
techniques.
 Raccorder la conduite d'alimentation
(longueur minimale 7,5 m, diamètre
minimum 1/2") au raccord pour l'arri-
vée d'eau de l'appareil et à l'alimenta-
tion en eau (ex. un robinet).
Remarque :
La conduite d'alimentation n'est pas
comprise dans la livraison.
Ouvrir l'alimentation d'eau.
Visser le flexible d'aspiration avec
le filtre (accessoire en option) sur le
raccord d'alimentation en eau.
Purger l'appareil :
Dévisser la buse de la lance en acier.
Laisser l'appareil en route jusqu'à
l'eau sorte sans faire de bulles.
Faire tourner l'appareil éventuelle-
ment pendant 10 secondes - puis
mettre hors service l'interrupteur
principal. Répéter le processus à
plusieurs reprises.
Arrêter l'appareil et dévisser de
nouveau l'injecteur.
 ETAPE 1 : Brancher le disjoncteur
différentiel dans une prise alimentée.
ETAPE 2 : Appuyer d’abord sur
« TEST », puis sur « RESET » pour
assurer le branchement correct au
secteur.
Remarque : L’apparence effective
du disjoncteur différentiel peut diffé-
rer de l’illustration.
Branchement électrique
Arrivée d'eau
Raccordement à la conduite d'eau
Aspiration d'eau depuis des
réservoirs ouverts
ProHD 400 Ed uniquement :
INSTRUCTIONS DDFT
20 FR
