Sehr geehrter Kunde,
lesen Sie vor der ersten Be-
nutzung Ihres Gerätes diese
Originalbetriebsanleitung, handeln Sie
danach und bewahren Sie diese für
späteren Gebrauch oder für Nachbe-
sitzer auf.
Dieses Gerät wurde für den privaten
Gebrauch entwickelt und ist nicht für
die Beanspruchungen des gewerbli-
chen Einsatzes vorgesehen.
Der Hersteller haftet nicht für eventuel-
le Schäden, die durch nicht bestim-
mungsgemäßen Gebrauch oder fal-
sche Bedienung verursacht werden.
Das Gerät ist vorwiegend zum Fördern
von klarem Wasser (ohne aufgelöste
Gase) aus (Tief-)Brunnen bestimmt,
das in Bewässerungssysteme oder in
die Brauchwasserversorgung eines
Hauses (WC-Spülung, Waschmaschi-
ne, etc.) eingespeist werden kann.
Das Gerät ist nicht dazu bestimmt, in
Schwimmbecken, Gartenteichen und
Springbrunnen zur Umwälzung betrie-
ben zu werden.
Vorsicht
Wasser, das mit diesem Gerät
gefördert wurde, ist kein Trink-
wasser!
Wasser mit einem Verschmut-
zungsgrad bis Korngrösse 0,9 mm
Waschlauge
몇Warnung
Nicht gefördert werden dürfen
ätzende, leicht brennbare oder
explosive Stoffe (z.B. Benzin,
Petroleum, Nitroverdünnung),
Fette, Öle, Salzwasser und Ab-
wasser aus Toilettenanlagen
und verschlammtes Wasser,
das eine geringere Fließfähig-
keit als Wasser hat. Die Tem-
peratur der geförderten
Flüssigkeit darf 35°C nicht
überschreiten.
Das Gerät ist nicht für einen
ununterbrochenen Pumpbe-
trieb oder als stationäre Instal-
lation (z.B. Hebeanlage,
Springbrunnenpumpe) geeig-
net.
Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die
Verpackungen nicht in den Haus-
müll, sondern führen Sie diese ei-
ner Wiederverwertung zu.
Altgeräte enthalten wertvolle re-
cyclingfähige Materialien, die ei-
ner Verwertung zugeführt wer-
den sollten. Bitte entsorgen Sie
Altgeräte deshalb über geeigne-
te Sammelsysteme.
Inhaltsverzeichnis
Inhaltsverzeichnis. . . . . . . . DE . . .1
Allgemeine Hinweise . . . . . DE . . .1
Sicherheit . . . . . . . . . . . . . . DE . . .2
Bedienung . . . . . . . . . . . . . DE . . .4
Reinigung . . . . . . . . . . . . . . DE . . .5
Wartung . . . . . . . . . . . . . . . DE . . .5
Transport . . . . . . . . . . . . . . DE . . .6
Lagerung . . . . . . . . . . . . . . DE . . .6
Sonderzubehör. . . . . . . . . . DE . . .7
Hilfe bei Störungen. . . . . . . DE . . .8
Technische Daten. . . . . . . . DE . . .9
Allgemeine Hinweise
Bestimmungsgemäße
Verwendung
Zugelassene
Förderflüssigkeiten:
Umweltschutz
5DE

– 2
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstof-
fen finden Sie unter:
www.kaercher.de/REACH
In jedem Land gelten die von unserer
zuständigen Vertriebsgesellschaft her-
ausgegebenen Garantiebedingungen.
Etwaige Störungen an Ihrem Gerät be-
seitigen wir innerhalb der Garantiefrist
kostenlos, sofern ein Material- oder
Herstellungsfehler die Ursache sein
sollte. Im Garantiefall wenden Sie sich
bitte mit Kaufbeleg an Ihren Händler
oder die nächste autorisierte Kunden-
dienststelle.
Gefahr
Für eine unmittelbar drohende
Gefahr, die zu schweren Körper-
verletzungen oder zum Tod
führt.
몇Warnung
Für eine möglicherweise gefähr-
liche Situation, die zu schweren
Körperverletzungen oder zum
Tod führen könnte.
Vorsicht
Für eine möglicherweise gefähr-
liche Situation, die zu leichten
Verletzungen oder zu Sach-
schäden führen kann.
Lebensgefahr
Bei Nichtbeachtung der Sicher-
heitshinweise besteht Lebens-
gefahr durch elektrischen
Strom!
Anschlussleitung mit Netzste-
cker vor jedem Betrieb auf
Schäden prüfen. Beschädigte
Anschlussleitung unverzüg-
lich durch autorisierten Kun-
dendienst/Elektro-Fachkraft
austauschen lassen.
Alle elektrischen Steckerver-
bindungen sind im überflu-
tungssicheren Bereich anzu-
bringen.
Ungeeignete elektrische Ver-
längerungsleitungen können
gefährlich sein. Verwenden
Sie im Freien nur dafür zuge-
lassene und entsprechend
gekennzeichnete elektrische
Verlängerungsleitungen mit
ausreichendem Leitungs-
querschnitt.
Netzstecker und Kupplung ei-
ner Verlängerungsleitung
müssen wasserdicht sein und
dürfen nicht im Wasser lie-
gen. Die Kupplung darf wei-
terhin nicht auf dem Boden
liegen. Es wird empfohlen,
Kabeltrommeln zu verwen-
den, die gewährleisten, dass
die Steckdosen sich mindes-
tens 60 mm über dem Boden
befinden.
Garantie
Symbole in der
Betriebsanleitung
Sicherheit
6 DE

– 3
Das Netzanschlusskabel
nicht zum Transportieren
oder Befestigen des Gerätes
benutzen.
Nicht am Netzanschlusska-
bel, sondern am Stecker zie-
hen, um das Gerät vom Netz
zu trennen.
Das Netzanschlusskabel
nicht über scharfe Kanten
ziehen und nicht einquet-
schen.
Die angegebene Spannung
auf dem Typenschild muss
mit der Spannung der Strom-
quelle übereinstimmen.
Um Gefährdungen zu vermei-
den, dürfen Reparaturen und
der Einbau von Ersatzteilen
nur vom autorisierten Kun-
dendienst durchgeführt wer-
den.
Elektrische Schutzeinrichtun-
gen beachten:
Aus Sicherheitsgründen
empfehlen wir grundsätzlich,
das Gerät über einen Fehler-
stromschutzschalter (max.
30mA) zu betreiben.
Der elektrische Anschluss
darf nur von einer Elektro-
fachkraft vorgenommen wer-
den. Die nationalen Bestim-
mungen hierzu sind unbe-
dingt zu beachten!
Dieses Gerät ist nicht dafür
bestimmt, durch Personen
mit eingeschränkten physi-
schen, sensorischen oder
geistigen Fähigkeiten oder
mangels Erfahrungen und/
oder mangels Wissen benutzt
zu werden, es sei denn, sie
werden durch eine für Ihre Si-
cherheit zuständige Person
beaufsichtigt oder erhielten
von ihr Anweisungen, wie das
Gerät zu benutzen ist und ha-
ben die daraus resultieren-
den Gefahren verstanden.
Kinder dürfen das Gerät nur
dann verwenden, wenn sie
über 8 Jahre alt sind und
wenn sie durch eine für ihre
Sicherheit zuständige Person
beaufsichtigt werden oder
von ihr Anweisungen erhiel-
ten, wie das Gerät zu benut-
zen ist und die daraus resul-
tierenden Gefahren verstan-
den haben.
Kinder dürfen mit dem Gerät
nicht spielen.
Kinder beaufsichtigen, um si-
cherzustellen, dass sie nicht
mit dem Gerät spielen.
Die Reinigung und Anwen-
derwartung dürfen von Kin-
dern nicht ohne Aufsicht
durchgeführt werden.
7DE

– 4
1 Rückschlagventil (vormontiert)
2 Anschluss G1 (33,3 mm) Innenge-
winde
3 Schaltkasten/ Fernbedienung
4 Sicherung
5 Ein-/ Ausschalter
6 Netzanschlusskabel mit Stecker
7 Befestigungsseil
8 Abstandsfuß
9 Ansauggitter/ Vorfilter
10 Anschluss-Adapter für Pumpen G1
11 Schlauchanschlussstücke 1“ und 3/4“
12 Schlauchschelle
13 Öse für Befestigungsseil
Um einen fehlerfreien Betrieb des Ge-
räts zu gewährleisten, müssen folgen-
de Voraussetzungen erfüllt sein:
Mindestdurchmesser des Brunnen-
rohrs: 15 cm
Wasserführende Schicht ist groß
genug, um Wasserzufuhr zur Pum-
pe zu gewährleisten.
Hinweis:
Filterrohre verwenden, um gro-
ben Schmutz abzuhalten.
Vorsicht
Gefahr durch unsachgemäße
Bohrung.
Bohrung durch einen Fach-
mann vornehmen lassen.
Vorsicht
Verletzung- und Beschädi-
gungsgefahr durch Umfallen
des Geräts.
Gerät vor jeder Tätigkeit auf
ebener Fläche hinlegen und ge-
gen Wegrollen sichern.
Schaltkasten mit Schrauben an ge-
eigneter Wand befestigen.
Befestigungsseil so an beiden
Ösen befestigen, dass die Pumpe
gerade hängt.
Abbildung
Gartenschlauch oder Steigleitung an-
schließen:
Bei Verwendung eines Garten-
schlauchs, Anschluss-Adapter in
Anschlussstutzen schrauben.
Eine zusätzliche Abdichtung ist
nicht notwendig.
Passendes Schlauchanschluss-
stück auf Anschluss-Adapter
schrauben.
Schlauchende auf Schlauchan-
schlussstück stecken und mit
Schlauchschelle befestigen.
Schlauchschelle mit Ratsche (ca.
5 Nm) festziehen.
Pumpe am Befestigungsseil in die
Förderflüssigkeit ablassen.
Um Verschmutzungen im Ansaug-
bereich zu vermeiden, Pumpe erst
auf Grund setzen und danach min.
50 cm wieder hoch ziehen.
Der Abstandsfuß schützt die Pum-
pe vor Einsinken und Verschmut-
zung.
Befestigungsseil sichern.
Bedienung
Gerätebeschreibung
Voraussetzungen
Vorbereiten
8 DE

– 5
Abbildung
Die maximale Eintauchtiefe (h1) be-
zeichnet die Wassertiefe, in der die
Pumpe noch installiert werden kann.
Es ist in der Regel nicht notwendig die
Pumpe bis zur maximalen Eintauchtie-
fe abzulassen.
Die Förderhöhe (h2) bezeichnet den
Höhenunterschied zwischen Wasser-
spiegel und Wasseraustritt am Ende
des Förderschlauchs. Damit die Pum-
pe fördert muss die max. Förderhöhe
eingehalten werden. Dies muss über
den gesamten Pumpenverlauf beach-
tet werden, da mit sinkendem Wasser-
spiegel (durch das Abpumpen) die För-
derhöhe zunimmt.
Damit die Pumpe selbstständig an-
saugt, muss der Flüssigkeitsstand min-
destens 18 cm über dem Pumpenbo-
den betragen.
Netzstecker in Steckdose stecken.
Ein-/ Ausschalter am Schaltkasten
auf „I“ stellen.
Vorsicht
Trockenlauf schädigt die Pum-
pe.
Pumpe während des Betriebs
nicht unbeaufsichtigt lassen.
Alternativ entweder eine Tro-
ckenlaufsicherung oder einen
elektronischen Druckschalter
mit Trockenlaufsicherung
verwenden (siehe Sonderzu-
behör).
Ein-/ Ausschalter am Schaltkasten
auf „0“ stellen.
Netzstecker aus Steckdose ziehen.
Gefahr
Gefahr eines Stromschlags. Vor
allen Pflege– und Wartungsar-
beiten das Gerät ausschalten
und den Netzstecker ziehen.
Hinweis:
Verschmutzungen können sich abla-
gern und zu Funktionsstörungen füh-
ren.
Die Pumpe in regelmäßigen Abstän-
den mit klarem Wasser durchspülen.
Ein-/ Ausschalter am Schaltkasten
auf „0“ stellen.
Netzstecker aus Steckdose ziehen.
Ansauggitter mit geeigneter Bürste
reinigen und mit klarem Wasser ab-
spülen.
Abbildung
Anschluss-Adapter vom Anschluss-
stutzen abschrauben.
Rückschlagventil entfernen.
Anschluss-Adapter in Anschluss-
stutzen schrauben.
Gartenschlauch an Leitungssystem
und an Pumpenadapter anschlie-
ßen.
Pumpe mit klarem Wasser spülen.
Rückschlagventil montieren.
Auf korrekte Positionierung des
Rückschlagventils achten. Die Be-
schriftung „Up“ muss nach oben
zeigen.
Das Gerät ist wartungsfrei.
Betrieb
Betrieb beenden
Reinigung
Wartung
9DE

– 6
Vorsicht
Um Unfälle oder Verletzungen
zu vermeiden beim Transport
das Gewicht des Gerätes be-
achten.
Gerät gegen Verrutschen und Kip-
pen sichern.
Vorsicht
Um Unfälle oder Verletzungen
zu vermeiden bei der Auswahl
des Lagerortes das Gewicht des
Gerätes beachten.
Gerät liegend aufbewahren und ge-
gen Wegrollen sichern.
몇Achtung
Frost kann das nicht vollständig
entleerte Gerät zerstören.
Gerät vor Lagerung vollstän-
dig entleeren.
Gerät an einem frostfreien
Ort aufbewahren.
Transport
Transport in Fahrzeugen
Lagerung
10 DE

– 7
Sonderzubehör
Die Abbildungen der nachfolgend aufgeführten Sonderzubehöre finden Sie auf
Seite 4 dieser Anleitung.
2.645-
148.0
Schlauch Pri-
moFlex plus 3/4" -
25m
Phthalatfreier 3/4"-Gartenschlauch zum Ver-
binden der Tauchdruckpumpe mit dem Aus-
bringungsgerät.
Auch in anderen Längen und Qualitäten liefer-
bar.
6.997-
359.0
Pumpenanschluss-
stück inkl. Rück-
schlagventil, klein
Vakuumfester Anschluss der Schläuche an die
Pumpe. Für Pumpen mit G1 (33,3 mm)-An-
schlussgewinde und 3/4" und 1" Schläuchen,
inklusive Überwurfmutter, Schlauchklemme,
Flachdichtung und Rückschlagventil.
6.997-
473.0
Anschluss-Adap-
ter für Pumpen G1
Zur Verbindung von Pumpen mit Innengewinde
an Wasseranschlüsse.
6.997-
355.0
Trockenlaufsiche-
rung
Läuft kein Wasser durch die Pumpe, schützt die
Trockenlaufsicherung die Pumpe vor Schäden
und schaltet diese automatisch ab. Mit G1
(33,3mm) Anschlussgewinde.
6.997-
357.0
Elektronischer
Druckschalter mit
Trockenlaufsiche-
rung
Ideal zum Umrüsten einer Tauchdruckpumpe
zum Hauswasserautomaten. Bei Wasserbedarf
schaltet sich die Pumpe automatisch ein und
wieder aus. Läuft kein Wasser durch die Pum-
pe, schützt die Trockenlaufsicherung die Pum-
pe vor Schäden und schaltet diese automatisch
ab. Mit G1 (33,3mm) Anschlussgewinde.
11DE

– 8
Gefahr
Um Gefährdungen zu vermei-
den, dürfen Reparaturen und
der Einbau von Ersatzteilen nur
vom autorisierten Kundendienst
durchgeführt werden.
Vor allen Arbeiten am Gerät,
Gerät ausschalten und Netzste-
cker ziehen.
Hilfe bei Störungen
Störung Ursache Behebung
Pumpe läuft aber
fördert nicht
Luft in der Pumpe Pumpe mehrmals ein- und aus-
schalten, bis Flüssigkeit angesaugt
wird
Ansaugbereich ver-
stopft
Pumpe ausschalten, Netzstecker zie-
hen und Ansaugbereich reinigen.
Wasserspiegel unter
Mindestwasserstand
Pumpe wenn möglich tiefer in För-
derflüssigkeit eintauchen.
Pumpe läuft nicht
an oder bleibt wäh-
rend des Betriebs
plötzlich stehen
Stromversorgung un-
terbrochen
Sicherungen und elektrische Ver-
bindungen prüfen.
Thermoschutzschalter
im Motor hat die Pumpe
wegen Überhitzung des
Motors abgeschaltet.
Pumpe ausschalten, Netzstecker
ziehen, Pumpe abkühlen lassen,
Ansaugbereich reinigen, Trocken-
lauf verhindern.
Schmutzpartikel im An-
saugbereich einge-
klemmt
Pumpe ausschalten, Netzstecker zie-
hen und Ansaugbereich reinigen.
Sicherung am Schalt-
kasten hat ausgelöst.
Pumpe ausschalten, Netzstecker
ziehen, Pumpe reinigen und ggf.
durchspülen. Sicherungsschalter
betätigen.
Förderleistung
nimmt ab
Ansaugbereich ver-
stopft
Pumpe ausschalten, Netzstecker zie-
hen und Ansaugbereich reinigen.
Förderleistung zu
gering
Förderleistung der
Pumpe ist abhängig
von Förderhöhe,
Schlauchdurchmesser
und Schlauchlänge
Max. Förderhöhe beachten, siehe
technische Daten, ggf. anderen
Schlauchdurchmesser oder andere
Schlauchlänge wählen.
Abstandsfuß defekt Mechanische Einwir-
kung auf Abstandsfuß
(Sturz).
Defekten Abstandsfuß mit Innen-
sechskantschlüssel (SW6) ab-
schrauben und ersetzen (Ersatzteil).
Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gerne wei-
ter. Adresse siehe Rückseite.
12 DE

– 9
Technische Änderungen vorbehalten!

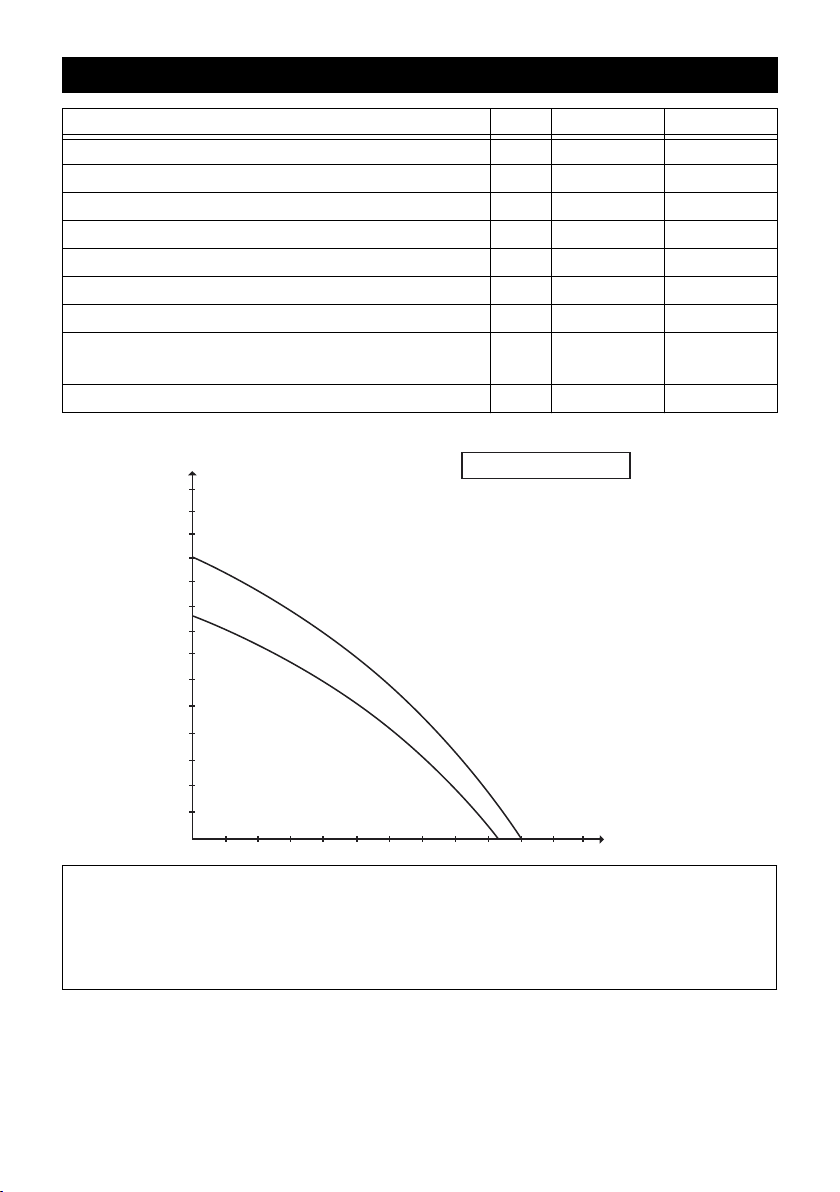

Technische Daten
BP 4 BP 6
Spannung V 230 230
Stromart Hz 50 50
Leistung Pnenn W 700 1000
Max. Fördermenge l/h 4600 5000
Max. Druck bar 4,3 5,5
Max. Förderhöhe m 43 55
Max. Eintauchtiefe m 12 27
Max. Korngröße der förderbaren Schmutzparti-
kel
mm 0,9 0,9
Max. Feststoffgehalt im Wasser kg/m31,0 1,0
I/h
m
1000 2000 3000 4000 5000 6000
40
70
60
50
30
20
10
10m = 0,1MPa (1bar)
BP 4 Deep Well
BP 6 Deep Well
Die mögliche Fördermenge ist umso größer:
- je geringer die Förderhöhen sind
- je größer die Durchmesser der verwendeten Schläuche sind
- umso kürzer die verwendeten Schläuche sind
- je weniger Druckverlust das angeschlossene Zubehör verursacht
13DE

– 1
Dear Customer,
Please read these original
operating instructions prior to
the initial use of your appliance, pro-
ceed accordingly and store them for
later reference or other users.
This appliance has been designed for
use in private households and is not in-
tended for commercial use.
The manufacturer is not responsible
for any damages that may occur on ac-
count of improper use or wrong opera-
tions.
The appliance is mainly intended for
the delivery of clear water (without dis-
solved gases) from (deep) wells that
can be fed into irrigation systems or the
service water of a house (lavatory
flush, washing machine, etc.).
The appliance is not intended to be op-
erated for recirculation in swimming
pools, garden ponds and fountains.
Caution
Water that has been delivered
with this appliance is no drinking
water!
Water with a contamination level up
to a grain size of 0.9 mm
Washing lye
몇Warning
Caustic, slightly inflammable
and other explosive sub-
stances such as petrol, petro-
leum, diluted nitrogen,
greases, oils, salt water and
waste water from toilets as
well as sludgy water that has
a slower flow capacity than
water, should not be trans-
ported using the pump. The
temperature of the transport-
ed fluids should not exceed
35°C.
The appliance is not suitable
for continuous pump opera-
tion or as a stationary installa-
tions (such as a lifting device,
fountain pump).
The packaging material can be
recycled. Please do not place the
packaging into the ordinary re-
fuse for disposal, but arrange for
the proper recycling.
Old appliances contain valuable
materials that can be recycled.
Please arrange for the proper re-
cycling of old appliances. Please
dispose your old appliances using
appropriate collection systems.
Notes about the ingredients
(REACH)
You will find current information about
the ingredients at:
www.kaercher.com/REACH
Contents
General information . . . . . . EN . . .1
Safety . . . . . . . . . . . . . . . . . EN . . .2
Operation . . . . . . . . . . . . . . EN . . .3
Cleaning . . . . . . . . . . . . . . . EN . . .5
Maintenance. . . . . . . . . . . . EN . . .5
Transport . . . . . . . . . . . . . . EN . . .5
Storage. . . . . . . . . . . . . . . . EN . . .5
Special accessories . . . . . . EN . . .6
Troubleshooting . . . . . . . . . EN . . .7
Specifications . . . . . . . . . . . EN . . .8
General information
Proper use
Approved fluids that can be
drained:
Environmental protection
14 EN

– 2
The warranty terms published by the
relevant sales company are applicable
in each country. We will repair potential
failures of your appliance within the
warranty period free of charge, provid-
ed that such failure is caused by faulty
material or defects in manufacturing. In
the event of a warranty claim please
contact your dealer or the nearest au-
thorized Customer Service centre.
Please submit the proof of purchase.
Danger
Immediate danger that can
cause severe injury or even
death.
몇Warning
Possible hazardous situation
that could lead to severe injury
or even death.
Caution
Possible hazardous situation
that could lead to mild injury to
persons or damage to property.
Danger of death
Violating these safety instruc-
tions may result in death through
electrocution.
Check the power cord with
mains plug for damage be-
fore every use. If the power
cord is damaged, please ar-
range immediately for the ex-
change by an authorized cus-
tomer service or a skilled
electrician.
All electrical sockets should
be fixed in an area that is pro-
tected against floods.
Unsuitable electrical exten-
sion cables can be hazard-
ous. Only use electrical ex-
tension cables outdoors
which have been approved
and labelled for this purpose
and have an adequate cable
cross-section.
The mains plug and the cou-
pling of an extension cable
must be watertight and must
never lie in water. Moreover,
the coupling may never lie on
the ground. The use of cable
reels that ensure that the
sockets are at least 60 mm
above the ground is recom-
mended.
Do not use the power cord to
carry/ transport the machine.
To separate the machine
from the mains, pull the plug
and not the power cord.
Do not scrape the power cord
across sharp edges and en-
sure that it does not get
pressed.
The voltage indicated on the
type plate must correspond to
the voltage of the electrical
source.
To avoid risks, all repairs and
replacement of spare parts
may only be carried out by the
authorised customer service
personnel.
Follow the rules for electrical
safety of equipment:
Warranty
Symbols in the operating
instructions
Safety
15EN

– 3
For safety reasons, we rec-
ommend that you operate the
appliance only via a earth-
leakage circuit breaker (max.
30 mA).
The electrical connection of
the system may only be per-
formed by a qualified electri-
cian. Please follow the re-
spective national regulations!
This appliance is not intended
for use by persons with limit-
ed physical, sensory or men-
tal capacities or lacking expe-
rience and/or skills, unless
such persons are accompa-
nied and supervised by a per-
son in charge of their safety
or they have received precise
instructions on the use of this
appliance and have under-
stood the resulting risks.
Children may only use this
appliance if they are over the
age of 8 and supervised by a
person in charge of their safe-
ty, or if they have received in-
structions on the use of this
appliance and have under-
stood the resulting risks.
Children must not play with
this appliance.
Supervise children to prevent
them from playing with the
appliance.
Cleaning and user mainte-
nance must not be performed
by children without supervi-
sion.
1 Check valve (pre-assembled)
2 Connection G1 (33.3) internal
thread
3 Switch cabinet/ remote control
4 Fuse
5 On / Off switch
6 Power cord with plug
7 Fastening rope
8 Spacer foot
9 Intake grille/ pre-filter
10 Connection adapter for pumps G1
11 Hose connection pieces 1" and 3/4"
12 Hose clip
13 Eyelet for fastening rope
In order to ensure the faultless opera-
tion of the appliance, the following pre-
conditions must be fulfilled:
Minimum diameter of the well pipe:
15 cm
The aquifer is large enough to en-
sure the water supply to the pump.
Note:
Use filtering tubes to detain
coarse soiling.
Caution
Risk arising from improper bore.
Have an expert drill the bore.
Operation
Description of the Appliance
Preconditions
16 EN

– 4
Caution
Risk of injury or damage due to
toppling appliance.
Prior to every operation, place
the appliance on a level surface
and secure it against rolling
away.
Attach the switch cabinet to a suita-
ble wall using screws.
Attach the fastening rope on both
eyelets so that the pump hangs
straight.
Illustration
Connect garden hose or lifting tube:
When using a garden hose, screw
the connection adapter into the
connection piece.
Additional sealing is not required.
Screw a fitting hose connection
piece onto the connection adapter.
Attach the hose end to the hose
connection piece and secure it by
means of a hose clamp.
Tighten the hose clamp using a
ratchet (approx. 5 Nm).
Lower the pump on the fastening
rope into the fluid to be delivered.
In order to prevent soiling in the in-
take area, set the pump down on
the ground and then pull it up at
least 50 cm.
The spacer foot protects the pump
against sinking in and soiling.
Secure the fastening rope.
Illustration
The maximum immersion depth (h1)
describes the depth of the water in
which the pump can still be installed.
Usually it is not necessary to lower the
pump to the maximum immersion
depth.
The delivery height (h2) describes the
height difference between the water
level and the water outlet at the end of
the delivery hose. The maximum deliv-
ery height must be observed so that
the pump can deliver. This must be ob-
served over the entire pathway of the
pump, as the delivery height will in-
crease with the falling water level (due
to pumping).
The fluid level must be at least 18 cm
above the pump base for the pump to
draw independently.
Insert the mains plug into the socket.
Set the On/Off switch at the switch
cabinet to "I".
Caution
Dry running damages the pump.
Do not leave the pump unat-
tended during operation.
Alternatively use a dry run
protection or an electronic
pressure switch with dry run
protection (see optional ac-
cessories).
Set the On/Off switch at the switch
cabinet to "0".
Disconnect the main plug from the
socket.
Preparing the Appliance
Operation
Finish operation
17EN

– 5
Danger
Risk of electric shock. Turn off
the appliance and remove the
mains plug prior to performing
any care and maintenance work.
Note:
Soiling can deposit and lead to mal-
functions.
Rinse the pump with clear water at reg-
ular intervals.
Set the On/Off switch at the switch
cabinet to "0".
Disconnect the main plug from the
socket.
Clean the intake grille using a suita-
ble brush and rinse with clear water.
Illustration
Unscrew the connection adapter
from the connection piece.
Remove the check valve.
Screw the connection adapter into
the connection piece.
Connect the garden hose to the
pipe system and the pump adapter.
Rinse pump with clear water.
Install the non-return valve.
Ensure correct positioning of the
check valve. The labelling "Up"
must point upwards.
The appliance is maintenance free.
Caution
In order to prevent accidents or
injuries, mind the weight of the
appliance during transport.
Secure the appliance against shift-
ing and tipping over.
Caution
In order to prevent accidents or
injuries, mind the weight of the
appliance when selecting a stor-
age location.
Store the appliance in a horizontal
position and secure it against rolling
away.
몇Caution
If the appliance is not drained
completely, it can be destroyed
by frost.
Fully drain the appliance prior
to storing it.
Store the appliance in a frost
free area.
Cleaning
Maintenance
Transport
When transporting in
vehicles
Storage
18 EN

– 6
Special accessories
The figures of the following special accessories can be found on page 4 of these
instructions.
2.645-
148.0
Hose PrimoFlex
plus 3/4" -25m
Phtalate-free 3/4" garden hose for connecting
the submersible pressure pump with the appli-
cation equipment.
Also available in other lengths and qualities.
6.997-
359.0
Pump connection
piece incl. check
valve, small
Vacuum-resistant connection of the hoses to
the pump. For pumps with G1 (33.3 mm) con-
nection thread and 3/4" and 1" hoses, including
union nut, hose clamp, flat packing and check
valve.
6.997-
473.0
Connection adapt-
er for pumps G1
To connect pumps to the interior thread of water
connections.
6.997-
355.0
Dry run fuse If no more water flows through the pump, the
dry run fuse will protect the pump from damage
and automatically turn it off. With G1“ (33.3 mm)
threaded connection.
6.997-
357.0
Electronic pressure
switch with dry run
fuse
Perfect for converting a submersible pressure
pump into a domestic water supply system.
With water demand, the pump switches on and
off automatically. If no water flows through the
pump, the dry run protection protects the pump
against damage and automatically switches it
off. With G1 (33.3 mm) connection thread.
19EN

– 7
Danger
To avoid risks, all repairs and re-
placement of spare parts may
only be carried out by authorized
customer service personnel.
First pull out the plug from the
mains before carrying out any
tasks on the machine.
Troubleshooting
Fault Cause Remedy
Pump runs but
does not transport
Air in the pump Switch the pump on and off several
times until fluid is drawn.
Suction area blocked Switch off the pump, pull the mains
plug and clean the intake area.
Water level below mini-
mum water level
Immerse the pump deeper into the
liquid, if possible.
Pump does not run
or suddenly comes
to a standstill dur-
ing operations
Power supply interrupt-
ed
Check fuses and electrical connec-
tions
Thermal protection
switch in the motor has
switched off the pump
as it was overheated.
Switch off the pump, pull the mains
plug, allow the pump to cool down,
clean intake area, prevent dry run-
ning.
Dirt particles have got
jammed into the suction
area
Switch off the pump, pull the mains
plug and clean the intake area.
Fuse at the switch cabi-
net has tripped.
Switch off the pump, pull the mains
plug, clean the pump and flush if
necessary, operate the safety
switch.
Pumping capacity
is reducing
Suction area blocked Switch off the pump, pull the mains
plug and clean the intake area.
Pumping capacity
too low
The pumping capacity
depends on the flow
height, hose diameter
and hose length.
Keep max. flow height, see techni-
cal data. If necessary, select a dif-
ferent hose diameter or hose
length.
Spacer foot defec-
tive
Mechanical effect on
the spacer foot (fall).
Unscrew the defective spacer foot
using a hexagon key (SW6) and re-
place it (spare part).
Our Kärcher branch will be pleased to help you further in the case of questions or
faults. See address on the reverse.
20 EN
