Kärcher SCP 16000 LEVEL SENSOR User manual

Register and win!
www.kaercher.com
SCP 16000 LEVEL SENSOR
SDP 18000 LEVEL SENSOR
59631560 06/10
Deutsch 5Deutsch 5Deutsch 5
English 12
Deutsch 5
English 12
Deutsch 5
English 12
Français 19
Deutsch 5
English 12
Français 19
Deutsch 5
English 12
Français 19
Italiano 26
Deutsch 5
English 12
Français 19
Italiano 26
Deutsch 5
English 12
Français 19
Italiano 26
Nederlands 33
Deutsch 5
English 12
Français 19
Italiano 26
Nederlands 33
Deutsch 5
English 12
Français 19
Italiano 26
Nederlands 33
Español 40
Deutsch 5
English 12
Français 19
Italiano 26
Nederlands 33
Español 40
Deutsch 5
English 12
Français 19
Italiano 26
Nederlands 33
Español 40
Português 47
Deutsch 5
English 12
Français 19
Italiano 26
Nederlands 33
Español 40
Português 47
Deutsch 5
English 12
Français 19
Italiano 26
Nederlands 33
Español 40
Português 47
Ελληνικά 54

2
2

33

4

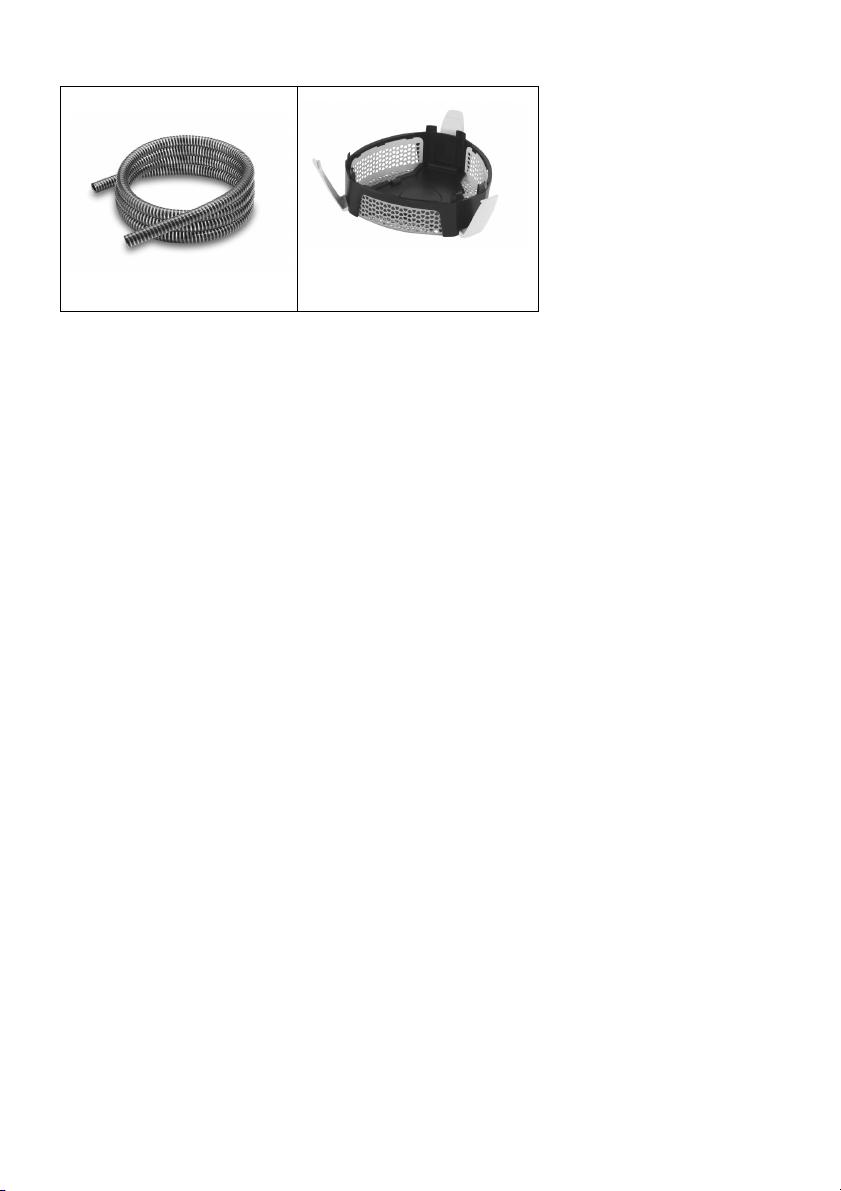

6.997-347.0 / 6.997-346.0 6.997-353.0
4

Deutsch 5
Sehr geehrter Kunde,
Lesen Sie vor der ersten Be-
nutzung Ihres Gerätes diese
Betriebsanleitung und han-
deln Sie danach. Bewahren Sie diese Be-
triebsanleitung für späteren Gebrauch oder
für Nachbesitzer auf.
Dieses Gerät wurde für den privaten Ge-
brauch entwickelt und ist nicht für die Bean-
spruchungen des gewerblichen Einsatzes
vorgesehen.
Der Hersteller haftet nicht für eventuelle
Schäden, die durch nicht bestimmungsge-
mäßen Gebrauch oder falsche Bedienung
verursacht werden.
Das Gerät ist vorwiegend zum Entwässern
bei Überschwemmungen, aber auch zum
Um- und Auspumpen von Behältern, zur
Wasserentnahme aus Brunnen und
Schächten, sowie zum Entwässern von
Booten und Yachten bestimmt, sofern es
sich um Süßwasser handelt.
SCP 16000 (Klarwasserpumpe)
Wasser mit einem Verschmutzungs-
grad bis Korngrösse 5mm
Schwimmbadwasser (bestimmungsge-
mäße Dosierung der Additive vorausge-
setzt)
Waschlauge
SDP 18000 (Schmutzwasserpumpe)
Wasser mit einem Verschmutzungs-
grad bis Korngrösse 30mm
alle Förderflüssigkeiten der Pumpe
SCP 16000
몇Achtung
Das Gerät ist nicht für den ununterbro-
chenen Pumpbetrieb (z.B. Dauerum-
wälzbetrieb im Teich) oder als
stationäre Installation (z.B. Hebeanla-
ge, Springbrunnenpumpe) geeignet.
Nicht gefördert werden dürfen ätzende,
leicht brennbare oder explosive Stoffe
(z.B. Benzin, Petroleum, Nitroverdün-
nung), Fette, Öle, Salzwasser und Ab-
wasser aus Toilettenanlagen und
verschlammtes Wasser, das eine gerin-
gere Fließfähigkeit als Wasser hat. Die
Temperatur der geförderten Flüssigkeit
darf 35°C nicht überschreiten.
Die Verpackungsmaterialien sind re-
cyclebar. Bitte werfen Sie die Verpa-
ckungen nicht in den Hausmüll,
sondern führen Sie diese einer Wiederver-
wertung zu.
Altgeräte enthalten wertvolle recyc-
lingfähige Materialien, die einer Ver-
wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte deshalb über
geeignete Sammelsysteme.
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir in-
nerhalb der Garantiefrist kostenlos, sofern
ein Material- oder Herstellungsfehler die
Ursache sein sollte. Im Garantiefall wenden
Sie sich bitte mit Kaufbeleg an Ihren Händ-
ler oder die nächste autorisierte Kunden-
dienststelle.
Lebensgefahr
Bei Nichtbeachtung der Sicherheitshinwei-
se besteht Lebensgefahr durch elektri-
schen Strom!
Anschlussleitung mit Netzstecker vor
jedem Betrieb auf Schäden prüfen. Be-
schädigte Anschlussleitung unverzüg-
lich durch autorisierten Kundendienst/
Elektro-Fachkraft austauschen lassen.
Alle elektrischen Steckerverbindungen
sind im überflutungssicheren Bereich
anzubringen.
Ungeeignete Verlängerungsleitungen
können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlän-
Bestimmungsgemäße Verwendung
Zugelassene Förderflüssigkeiten:
Umweltschutz
Garantie
Sicherheitshinweise
Deutsch 5

6 Deutsch
gerungsleitungen mit ausreichendem
Leitungsquerschnitt.
Stecker und Kupplung einer verwende-
ten Verlängerungsleitung müssen
spritzwassergeschützt sein.
Das Netzanschlusskabel und das Kabel
des Niveauschalters nicht zum Trans-
portieren oder Befestigen des Gerätes
benutzen.
Nicht am Netzanschlusskabel, sondern
am Stecker ziehen, um das Gerät vom
Netz zu trennen.
Das Netzanschlusskabel nicht über
scharfe Kanten ziehen und nicht ein-
quetschen.
Die angegebene Spannung auf dem
Typenschild muss mit der Spannung
der Stromquelle übereinstimmen.
Um Gefährdungen zu vermeiden, dür-
fen Reparaturen und der Einbau von Er-
satzteilen nur vom autorisierten
Kundendienst durchgeführt werden.
Elektrische Schutzeinrichtungen beach-
ten:
Beim Auspumpen von Schwimmbe-
cken, Gartenteichen und Springbrun-
nen dürfen Tauchpumpen nur über
einen Fehlerstromschutzschalter mit ei-
nem Nennfehlerstrom von max. 30mA
betrieben werden. Wenn sich Personen
im Schwimmbecken oder Gartenteich
befinden, darf die Pumpe nicht betrie-
ben werden.
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30mA) zu betreiben.
Der elektrische Anschluss darf nur von
einer Elektrofachkraft vorgenommen
werden. Die nationalen Bestimmungen
hierzu sind unbedingt zu beachten!
Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sen-
sorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder man-
gels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Si-
cherheit zuständige Person beaufsich-
tigt oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist. Kinder
sollten beaufsichtigt werden, um sicher-
zustellen, dass sie nicht mit dem Gerät
spielen.
Vor Inbetriebnahme der Pumpe sind unbe-
dingt die Sicherheitshinweise zu beachten!
Bitte beachten, dass der „100% Tested“
Aufkleber keinesfalls von der Pumpe ent-
fernt werden darf. Nach Entfernen des Auf-
klebers wird keine Garantie mehr für die
Dichtheit der Pumpe gewährt.
1 Netzanschlusskabel mit Schalter für au-
tomatischen / manuellen Betrieb
2 Niveauschalter (Level Sensor)
3Vorfilter
4 Entlüftungstaste
5 Tragegriff
6 Schlauchanschluss 1“(25,4mm)
7 Schlauchanschluss 11/4“(31,7mm)
8 Überwurfmutter
9 Kabelbinder
Abbildung
ÎSchlauchanschluss mit Überwurfmutter
auf die Pumpe schrauben
ÎSchlauch auf Schlauchanschluss schie-
ben und mit geeigneter Schlauchschel-
le befestigen.
Hinweis:
Je größer der Schlauchdurchmesser und je
kürzer die Schlauchlänge, desto höher die
Förderleistung.
Abbildung
ÎBei Arbeiten ohne Vorfilter Klappfüße
ausklappen (nur SCP 16000).
Abbildung
ÎJe nach Verschmutzungsgrad der För-
derflüssigkeit Vorfilter montieren (z.B.
Laub oder Pflanzenfasern).
Inbetriebnahme
Gerätebeschreibung
Vorbereiten
6Deutsch

Deutsch 7
Abbildung
ÎIm Automatikbetrieb Niveauschalter
auf gewünschte Einschalthöhe einstel-
len.
Abbildung
ÎReicht die einstellbare Schalthöhe im
Automatikbetrieb nicht aus, Klammer
am Niveauschalter zusammendrücken,
Niveauschalter aus Führungsschiene
entnehmen und in gewünschter Schalt-
höhe positionieren.
Abbildung
ÎPumpe standsicher auf festem Unter-
grund in der Förderflüssigkeit aufstellen
oder durch ein am Tragegriff befestigtes
Seil eintauchen.
Der Ansaugbereich darf nicht durch
Verunreinigungen ganz oder teilweise
blockiert werden.
Damit die Pumpe selbstständig ansaugt,
muss der Flüssigkeitsstand mindestens
3cm (SCP 16000), bzw. 8cm (SDP 18000)
betragen.
Ist der Flüssigkeitsstand kleiner als 4cm
(nur SCP 16000), wie im Kapitel Flachsau-
gen beschrieben vorgehen.
ÎNetzstecker in Steckdose stecken und
eine der nachflogend beschriebenen
Betriebsarten wählen.
Im Automatikbetrieb steuert der Niveau-
schalter den Pumpvorgang. Erreicht der
Flüssigkeitsstand den Niveauschalter, star-
tet die Pumpe. Sinkt der Flüssigkeitsstand
unter den Niveauschalter, schaltet die
Pumpe nach 10-60 Sekunden, angepasst
an die Umgebungsbedingungen, automa-
tisch ab. Die Anpassung an die notwendige
Nachlaufzeit führt die Pumpe automatisch
durch. Diese Einstellung bleibt für maximal
24 Stunden gespeichert, bzw. bis der Netz-
stecker gezogen wird. Wird der Netzstecker
vor Ablauf der 24 Stunden gezogen oder
sind die 24 Stunden abgelaufen, setzt die
Pumpe die Nachlaufzeit automatisch auf
den Ausgangswert von 10 Sekunden.
Die Optimierung der Nachlaufzeit vermei-
det häufiges Ein- und Ausschalten der
Pumpe bei schnell ansteigendem Wasser-
pegel. In diesem Fall arbeitet die Pumpe
umso effektiver, je höher der Niveauschal-
ter (Level Sensor) angebracht ist.
Im manuellen Betrieb bleibt die Pumpe
ständig eingeschaltet.
ÎSchalter am Netzstecker auf Position
ON stellen
Hinweis:
Trockenlauf führt zu erhöhtem Verschleiß,
Pumpe im manuellen Betrieb nicht unbe-
aufsichtigt lassen. Bei Trockenlauf Pumpe
innerhalb von 3 Minuten abschalten.
Im Flachsaugbetrieb können Flüssigkeiten
bis zu einer Resthöhe von 1 mm abgesaugt
werden.
ÎVorfilter abnehmen
ÎKlappfüße einklappen
ÎSchalter für Betriebsart auf Position ON
stellen.
ÎBei Restflüssigkeiten mit einer Höhe
von weniger als 10 mm Entlüftungstas-
te drücken, oder Pumpe durch Betäti-
gen des Schalters am Netzstecker
mehrmals ein- und ausschalten, bis
Flüssigkeit angesaugt wird
ÎDie Pumpe nach jedem Gebrauch mit
klarem Wasser durchspülen.
Insbesondere nach der Förderung von
chlorhaltigem Wasser oder anderen
Flüssigkeiten, die Rückstände hinter-
lassen.
Hinweis
Verschmutzungen können sich ablagern
und zu Funktionsstörungen führen.
ÎSchalter am Netzstecker auf Position
OFF stellen.
Betrieb
Automatikbetrieb
Manueller Betrieb
Flachsaugen (nur SCP 16000)
Betrieb beenden
Deutsch 7

8 Deutsch
ÎNetzstecker aus Steckdose ziehen.
ÎVorfilter mit klarem Wasser reinigen.
Das Gerät ist wartungsfrei.
Um ein zuverlässiges Schalten der Pumpe
zu gewährleisten, sollte der Niveauschalter
(Level Sensor) regelmäßig (mindestens
alle 2 Monate) mit einem Tuch gereinigt
werden.
ÎGerät an einem frostfreien Ort aufbe-
wahren.
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Pflege, Wartung
Wartung
Lagerung
CE-Erklärung
Produkt: Pumpe
Typ: 1.645-xxx
Einschlägige EG-Richtlinien
2006/95/EG
2004/108/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006
EN 55014–2: 1997 + A1: 2001
EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
CEO Head of Approbation
8Deutsch

Deutsch 9
Sonderzubehör
Die Abbildungen der nachfolgend aufgeführten Sonderzubehöre finden Sie auf Seite 4
dieser Anleitung.
6.997-346.0 Saugschlauch Me-
terware 1“(25,4mm)
25m
Vakuumfester Spiralschlauch zum Zuschneiden
von individuellen Schlauchlängen. Kombiniert mit
Anschlussstücken und Saugfilter als individuelle
Sauggarnitur einsetzbar.
6.997-347.0 Saugschlauch Me-
terware 3/4“(19mm)
25m
6.997-353.0 Edelstahlvorfilter Der abnehmbare Edelstahlvorfilter erhöht die Funk-
tionssicherheit der Tauchpumpe und schützt das
Pumpenlaufrad vor Verstopfung. Passend für alle
Tauchpumpen mit Level Sensor.
Deutsch 9

10 Deutsch
Hilfe bei Störungen
몇Achtung
Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur
vom autorisierten Kundendienst durchgeführt werden.
Störung Ursache Behebung
Pumpe läuft aber för-
dert nicht
Luft in der Pumpe Entlüftungstaste drücken, oder
Pumpe durch Betätigen des
Schalters am Netzstecker mehr-
mals ein- und ausschalten, bis
Flüssigkeit angesaugt wird
Ansaugbereich verstopft Netzstecker ziehen und Ansaug-
bereich reinigen
(nur bei manuellem Betrieb)
Wasserspiegel unter Mindest-
wasserstand
Pumpe wenn möglich tiefer in
Förderflüssigkeit eintauchen
oder bei SCP 16000 wie im Kapi-
tel Flachsaugen beschrieben vor-
gehen.
Pumpe läuft nicht an
oder bleibt während
des Betriebs plötzlich
stehen
Stromversorgung unterbrochen Sicherungen und elektrische Ver-
bindungen prüfen
Thermoschutzschalter hat
Pumpe wegen Überhitzung ab-
geschaltet
Netzstecker ziehen, Pumpe ab-
kühlen lassen, Ansaugbereich
reinigen, Trockenlauf verhindern
Schmutzpartikel im Ansaugbe-
reich eingeklemmt
Netzstecker ziehen und Ansaug-
bereich reinigen
(nur automatischer Betrieb)
Elektrische Leitfähigkeit der
Förderflüssigkeit zu gering (z.B.
Destiliertes Wasser), Level
Sensor schaltet nicht
Auf manuellen Betrieb wechseln
Level Sensor stoppt Pumpe Position des Niveauschalters
überprüfen
Förderleistung nimmt
ab
Ansaugbereich verstopft Netzstecker ziehen und Ansaug-
bereich reinigen
Förderleistung zu ge-
ring
Förderleistung der Pumpe ist
abhängig von Förderhöhe,
Schlauchdurchmesser und
Schlauchlänge
Max. Förderhöhe beachten, sie-
he technische Daten, ggf. ande-
ren Schlauchdurchmesser oder
andere Schlauchlänge wählen
Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gerne weiter. Adres-
se siehe Rückseite.
10 Deutsch

Deutsch 11

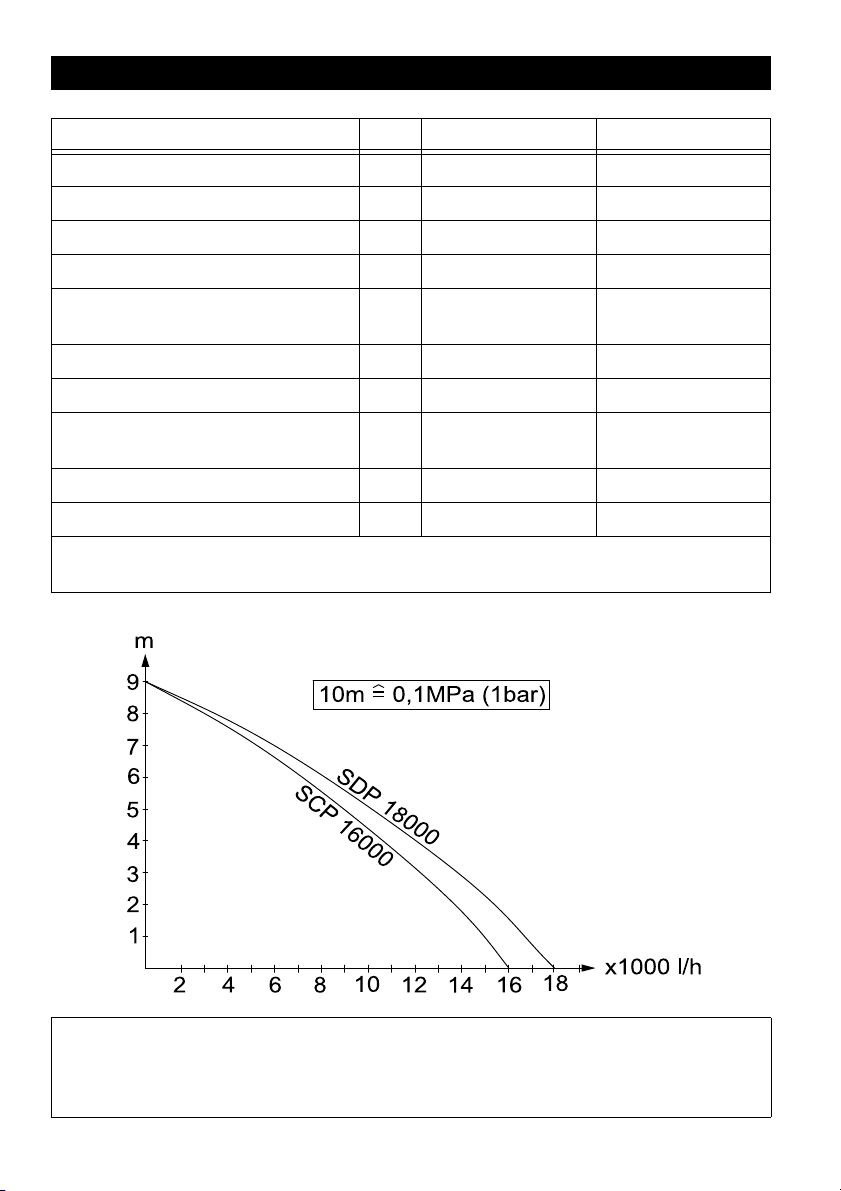

Technische Daten
SCP 16000 SDP 18000
Spannung V 230 - 240 230 - 240
Stromart Hz 50 50
Leistung Pnenn W 900 1100
Max. Fördermenge l/h 16000 18000
Max. Druck MPa
(bar)
0,09
(0,9)
0,09
(0,9)
Max. Förderhöhe m 9 9
Max. Eintauchtiefe m 9 9
Max. Korngröße der förderbaren
Schmutzpartikel
mm 5 30
Gewicht kg 8,2 8,3
Schallleistungspegel (EN 60704-1) dB(A) 56 56
Technische Änderungen vorbehalten!
*Die max. Fördermenge ergibt sich aus der Messung ohne eingesetztes Rückschlagventil.
Die mögliche Fördermenge ist umso größer:
- je geringer die Förderhöhen sind
- je grösser die Durchmesser der verwendeten Schläuche sind
- umso kürzer die verwendeten Schläuche sind
Deutsch 11

Deutsch 5
Dear Customer,
Please read and comply with
these instructions prior to the
initial operation of your appliance. Retain
these operating instructions for future refer-
ence or for subsequent possessors.
This appliance has been designed for use
in private households and is not intended
for commercial use.
The manufacturer is not responsible for any
damages that may occur on account of im-
proper use or wrong operations.
The appliance is to be mainly used for re-
moving water from flooded areas but also
for repumping or pumping out containers,
for removing water from wells and shafts as
well for removing water from boats and
yachts, as long as it is fresh water.
SCP 16000 (clear water pump)
Water with a impurities up to a maxi-
mum grain size of 5mm
Water from swimming pool (provided
the dosing of additives is proper)
Washing lye
SDP 18000 (Dirty water pump)
Water with a impurities up to a maxi-
mum grain size of 30mm
all transportable fluids of the SCP
16000 pump
몇Caution
The appliance is not suitable for contin-
uous pump operation (e.g. continuous
circulation in a pond) or as a stationary
installations (such as a lifting device,
fountain pump).
Caustic, slightly inflammable and other
explosive substances such as petrol,
petroleum, diluted nitrogen, greases,
oils, salt water and waste water from toi-
lets as well as sludgy water that has a
slower flow capacity than water, should
not be transported using the pump. The
temperature of the transported fluids
should not exceed 35°C.
The packaging material can be recy-
cled. Please do not place the pack-
aging into the ordinary refuse for disposal,
but arrange for the proper recycling.
Old appliances contain valuable ma-
terials that can be recycled. Please
arrange for the proper recycling of
old appliances. Please dispose your old ap-
pliances using appropriate collection sys-
tems.
The warranty terms published by the rele-
vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man-
ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
Danger of death
Violating these safety instructions may re-
sult in death through electrocution.
Check the power cord with mains plug
for damage before every use. If the
power cord is damaged, please arrange
immediately for the exchange by an au-
thorized customer service or a skilled
electrician.
All electrical sockets should be fixed in
an area that is protected against floods.
Unsuitable extension cables can be
hazardous. Only use extension cables
outdoors which have been approved for
this purpose and labelled with a suffi-
cient cable cross-section.
The plug and coupling of the extension
cable used must be spray watertight.
Do not use the mains cable or the cable
of the level sensor to transport or fasten
the appliance.
Proper use
Approved fluids that can be drained:
Environmental protection
Warranty
Safety instructions
12 English

6 Deutsch
To separate the machine from the
mains, pull the plug and not the power
cord.
Do not scrape the power cord across
sharp edges and ensure that it does not
get pressed.
The voltage indicated on the type plate
must correspond to the voltage of the
electrical source.
To avoid risks, all repairs and replace-
ment of spare parts may only be carried
out by the authorised customer service
personnel.
Follow the rules for electrical safety of
equipment:
When pumping out swimming pools,
garden ponds and fountains, only using
a earth-leakage circuit breaker with a
nominal leakage current of max. 30 mA
with the immersion pump. Do not oper-
ate the pump if there are persons locat-
ed in the swimming pool or the garden
pond.
For safety reasons, we recommend that
you operate the appliance only via a
earth-leakage circuit breaker (max. 30
mA).
The electrical connection of the system
may only be performed by a qualified
electrician. Please follow the respective
national regulations!
This device is not intended for use by
persons (including children) with re-
duced physical, sensory or mental abili-
ties or lacking experience and/or
knowledge, unless they are supervised
by a person responsible for their safety
or are instructed by these persons on
the use of the device. Children should
be supervised, to ensure that they do
not play with the device.
Please follow the safety instructions before
start-up!
Please keep in mind that the label "100%
tested" may not be removed from the pump.
If the label is removed, there will be no more
warranty for the tightness of the pump.
1 Mains cable for switch for automatic/
manual operations
2 Level Sensor
3Pre-filter
4 Ventilation button
5 Carrying handle
6 Hose connection 1" (25.4 mm)
7 Hose connection 11/4“ (25.4 mm)
8 Union joint
9 Cable connector
Illustration
ÎScrew the suction hose with the union
joint on the pump
ÎPush the hose on the hose connection
and fasten it with appropriate hose clip
Note:
The larger the hose diameter and the short-
er the hose, the higher the feed rate.
Illustration
ÎUnfold the folding legs if you are work-
ing without pre-filter (only SCP 16000 ).
Illustration
ÎInstall the pre-filter depending on the
level of impurities in the fluid to be trans-
ported (for e.g. leaves or plant fibre).
Illustration
ÎIn the Automatic mode set the level
switch to the desired switching height.
Illustration
ÎIf the switching height is inadequate for
automatic mode press together the
clamps of the level sensor, remove the
level sensor out of the guiding tracks
and position it to the desired switching
height.
Illustration
ÎPlace the pump on a level, stabile sur-
face in the liquid to be transported, en-
sure that it is standing firmly or immerse
it using a rope tied to the handle.
Start up
Description of the Appliance
Preparing the Appliance
English 13

Deutsch 7
The suction area should not be blocked
fully or partially through the impurities.
The liquid level must at least be 3 cm (SCP
16000) and 8 cm (SDP 18000) for the pump
to suck in liquids independently.
If the liquid level is less than 4 cm (only SCP
16000), proceed according to instructions
in the chapter of flat suction.
ÎInsert the plug in the socket and select
one of the following operating modes.
In the automatic mode, the level switch con-
trols the pumping operations. The pump
starts when the fluid level reaches the level
sensor. The pump switches off automatical-
ly after 10 to 60 seconds (depending on the
ambient conditions) when the fluid level
falls below the level sensor. The pump au-
tomatically conducts the adaptation to the
necessary trail time. Thi setting remains
saved for a max. of 24 hours or until the
mains plug is pulled out. If the mains plug is
pulled prior to the 24 hour time period, or af-
ter the 24 hours have elapsed, the pump
will automatically set the trail time to the set
value of 10 seconds.
The optimising of the trail time prevents fre-
quent switching on and off of the pump dur-
ing rapidly increasing water levels. In this
case, the pump will work even more effec-
tively, the higher the level sensor is in-
stalled.
In manual opertions the pump remains
switched on continuously.
ÎSet the switch at the level sensor to ON
position
Note:
Dry run leads to increased wear and tear;
do not leave the pump unattended when it
is running. Switch off the pump within 3
minutes of dry running.
In flat suction mode, the fluids can be
sucked off up to 1 mm of residual height.
ÎRemove pre-filter
ÎFold in the folding feet
ÎSet the switch for operating mode to ON
position
ÎWhen the remaining fluids have
reached a height of less than 10 mm,
press the dearation key or switch on/off
the pump many times by pressing the
mains switch till the fluid is sucked off.
ÎRinse the pump with clean water after
use.
Especially after running chlorinated wa-
ter or other liquids that leave residue be-
hind.
Note
Contaminations can accumulate and lead
to malfunctions.
ÎSet the switch at the mains plug to OFF
position.
ÎDisconnect the main plug from the sock-
et.
ÎClean the pre-filter with clean water.
The appliance is maintenance-free.
In order to ensure a reliable switching of the
pump, the level sensor should be cleaned
with a cloth (at least every 2 months).
ÎStore the appliance in a frost free area.
Operation
Automatic operation
Manual operation
Flat suction (only SCP 16000)
Finish operation
Maintenance and Care
Maintenance
Storage
14 English

8 Deutsch
We hereby declare that the machine de-
scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.
The undersigned act on behalf and under
the power of attorney of the company man-
agement.
Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]
CE declaration
Product: Pump
Type: 1.645-xxx
Relevant EU Directives
2006/95/EC
2004/108/EC
Applied harmonized standards
EN 55014–1: 2006
EN 55014–2: 1997 + A1: 2001
EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
CEO Head of Approbation
English 15

Deutsch 9
Special accessories
The figures of the following special accessories can be found on page 4 of these instruc-
tions.
6.997-346.0 Suction hose, by the
meter, 1"(25.4mm)
25 m
Vacuum-tight spiral hose, to be cut into individual
lengths. Can be used as individual suction assem-
bly combined with connections and suction filters.
6.997-347.0 Suction hose, by the
meter, 3/4"(19 mm)
25 m
6.997-353.0 Stainless steel pre-
filter
The removable stainless steel prefilter increases
the functional safety of the immersion pump and
protects the pump impeller from clogging. Suitable
for all submersion pumps with level sensor.
16 English

10 Deutsch
Troubleshooting
몇Caution
To avoid risks, all repairs and replacement of spare parts may only be carried out by the
authorised customer service personnel.
Fault Cause Remedy
Pump runs but does
not transport
Air in the pump Press the deaeration key or
switch on/off the pump many
times at the mains plug by oper-
ating the on/off switch a couple of
times till the fluid is being sucked
Suction area blocked Pull out the mains plug and clean
the suction area
(only in manual mode) Water
level below the minimum water
level
Immerse the pump when possi-
ble in the fluid to be transported
or for SCP 16000 proceed as de-
scribed in flat suction.
Pump does not run or
suddenly comes to a
standstill during opera-
tions
Power supply interrupted Check fuses and electrical con-
nections
Thermal protection switch has
switched off the pump due to
over-heating
Pull out the mains plug, let the
pump cool down, clean the suc-
tion area, prevent dry running
Dirt particles have got jammed
into the suction area
Pull out the mains plug and clean
the suction area
(only automatic mode) Electri-
cal conductivity of the fluid be-
ing transported is too low (for
e.g. distilled water); level sen-
sor does not switch.
Change to manual mode.
Pump operation stopped by lev-
el sensor
Check position of level sensor
Pumping capacity is
reducing
Suction area blocked Pull out the mains plug and clean
the suction area
Pumping capacity too
low
The pumping capacity depends
on the flow height, hose diame-
ter and hose length.
Keep max. flow height, see tech-
nical data. If necessary, select a
different hose diameter or hose
length.
Our Kärcher branch will be pleased to help you further in the case of questions or faults.
See address on the reverse.
English 17

Deutsch 11
Specifications
SCP 16000 SDP 18000
Voltage V 230 - 240 230 - 240
Current type Hz 50 50
Output Pnom W 900 1100
Max. flow rate l/h 16000 18000
Max. pressure MPa
(bar)
0,09
(0,9)
0,09
(0,9)
Max. flow height m 9 9
Max. immersion depth m 9 9
Max. grain size of the dirt particles
that can be transported
mm 5 30
Weight kg 8,2 8,3
Sound levels (EN 60704-1) dB(A) 56 56
Subject to technical modifications!
*The max. flow rate is derived from the measurement without the backflow valve installed.
The possible flow rate is even larger:
- the lower the flow heights are
- the larger the diameter of the hoses used are
- the shorter the hoses used are.
18 English

Deutsch 5
Cher client,
Lisez attentivement ce mode
d’emploi avant la première uti-
lisation de l’appareil et respectez les con-
seils y figurant. Conservez ce mode
d’emploi pour une utilisation ultérieure ou
un éventuel repreneur de votre matériel.
Cet appareil ne doit être utilisé que pour un
usage domestique.
Le fabricant décline tout responsabilité en
cas de dommages issus d'une utilisation
non conforme ou incorrecte de l'appareil.
L'appareil est principalement destiné à la
purge d'inondations, mais aussi pour le
transvasage et la vidange de récipients,
pour prélever de l'eau dans des sources et
des puits ainsi que pour l'asséchage de ba-
teaux et de yachts, dans la mesure où il
s'agit d'eau douce.
SCP 16000 (pompe à eau claire)
de l'eau avec un degré de salissure
avec granulométrie jusqu'à 5 mm
Eau de piscine (dosage de l'additif se-
lon les dispositions imposé au préala-
ble)
Eau de lavage
SDP 18000 (pompe à eau sale)
de l'eau avec un degré de salissure
avec granulométrie jusqu'à 30mm
tous les fluides d'alimentation de la
pompe SCP 16000
몇Attention
L'appareil n'est pas approprié pour un
fonctionnement en pompe ininterrompu
(par ex. fonctionnement de circulation
permanent dans une pièce d'eau) ou en
installation stationnaire (par ex. installa-
tion de levage, pompe à fontaine).
Il est interdit de transporter des subs-
tances corrosives, facilement inflamma-
bles ou explosives (par ex. essence,
pétrole, diluant pour laque cellulosique),
graisses, huiles, eau salée et eaux
usées en provenance des toilettes et
pour les eaux boueuses dont la fluidité
est inférieure à celle de l'eau. La tempé-
rature du fluide transporté ne doit pas
dépasser 35° C.
Les matériaux constitutifs de l’embal-
lage sont recyclables. Ne pas jeter
les emballages dans les ordures ménagè-
res, mais les remettre à un système de re-
cyclage.
Les appareils usés contiennent des
matériaux précieux recyclables les-
quels doivent être apportés à un
système de recyclage. Pour cette raison,
utilisez des systèmes de collecte adéquats
afin d'éliminer les appareils usés.
Dans chaque pays, les conditions de ga-
rantie en vigueur sont celles publiées par
notre société de distribution responsable.
Les éventuelles pannes sur l’appareil sont
réparées gratuitement dans le délai de vali-
dité de la garantie, dans la mesure où cel-
les-ci relèvent d'un défaut matériel ou d'un
vice de fabrication. En cas de recours en
garantie, adressez-vous à votre revendeur
ou au service après-vente agréé le plus
proche munis de votre preuve d'achat.
Danger de mort
Danger de mort par le courant électrique en
cas de non-respect des consignes de sécu-
rité !
Vérifier avant chaque utilisation que le
câble et la fiche mâle ne sont pas défec-
tueux. Un câble d’alimentation endom-
magé doit immédiatement être
remplacé par le service après-vente ou
un électricien agréé.
Toutes les connexions enfichées élec-
triques doivent être effectuées dans
une zone protégée contre les inonda-
tions.
Utilisation conforme
Fluides d'alimentation autorisés :
Protection de l’environnement
Garantie
Consignes de sécurité
Français 19

6 Deutsch
Des rallonges non adaptées peuvent
présenter des risques. N'utiliser en plein
air que des rallonges homologuées
avec une section suffisante.
Les fiches mâles et les raccords des câ-
bles de rallonge utilisés doivent être
protégés contre les éclaboussures.
Ne pas utiliser le câble de raccordement
au secteur et le câble du commutation
de niveau pour transporter ou fixer l'ap-
pareil.
Pour débrancher l'appareil, tirer au ni-
veau de la fiche secteur et non sur le câ-
ble d'alimentation.
Ne pas faire passer le câble d'alimenta-
tion sur des arêtes vives et ne pas le
coincer.
La tension indiquée sur la plaque signa-
létique de l'appareil doit correspondre à
celle de la prise.
Afin d'éviter tout danger, seul le service
après-vente agréé est habilité à effec-
tuer des réparations ou à monter des
pièces de rechanger sur l'appareil.
Respecter les dispositifs de sécurité
électriques :
Les pompes d'immersion peuvent être
exploitées dans les piscines, les étangs
de jardin et les fontaines uniquement
avec un disjoncteur à courant de défaut
d'une intensité nominale de max. 30mA
pour le pompage de vidage. Si des per-
sonnes se trouvent dans les piscines ou
l'étang de jardin, la pompe ne doit pas
être utilisée.
Pour des raisons de sécurité, nous re-
commandons fondamentalement que
l'appareil soit exploité avec un disjonc-
teur de courant de défaut (max. 30mA).
Le raccordement électrique doit être
exécuté uniquement par un électricien.
Respecter impérativement les disposi-
tions nationales pour cette opération !
Cet appareil n'est pas conçu pour être
utilisé par des personnes (y compris
des enfants) avec des capacités physi-
ques, sensorielles ou mentales limitées
ou manquant d'expérience et/ou de
connaissances, sauf si elles sont sur-
veillées par une personne responsable
de leur sécurité ou si elles en obtiennent
des instructions sur la manière d'utiliser
l'appareil. Les enfants doivent être sur-
veillés afin de s'assurer qu'ils ne jouent
pas avec l'appareil.
Avant la mise en service de la pompe, res-
pecter impérativement les consignes de sé-
curité !
Prendre en compte que l'autocollant "100%
tested" ne doit en aucun cas être décollé de
la pompe. La garantie pour l'étanchéité de
la pompe est annulée si l'autocollant est dé-
collé.
1 Câble d'alimentation avec sélecteur
pour mode automatique / manuel
2 Commutateur de niveau (capteur de ni-
veau)
3Préfiltre
4 Touche de purge
5 Poignée de transport
6 Raccordement tuyau 1" (25,4 mm)
7 Raccordement tuyau 11/4“(31,7mm)
8 Écrou chapeau
9 Serre-câble
Illustration
ÎVisser le raccord du tuyau avec les
écrous-raccords sur la pompe
ÎEnfoncer le tuyau sur le raccord du
tuyau et le fixer avec un collier de serra-
ge approprié
Remarque :
Plus le diamètre du flexible est grand et
plus sa longueur est courte, plus la capacité
de refoulement est élevée.
Illustration
ÎLors des travaux sans préfiltre, déplier
les pieds pliables (uniquement SCP
16000).
Mise en service
Description de l’appareil
Préparation
20 Français
