Kärcher GP 60 MOBILE CONTROL User manual

GP 60 MOBILE CONTROL
Register and win!
www.kaercher.com
GP 60 MOBILE CONTROL
GP 70 MOBILE CONTROL
59634320 10/11
Deutsch 5
English 17
Français 29
Italiano 41
Nederlands 53
Español 65
Português 77
Ελληνικά 89

2

3

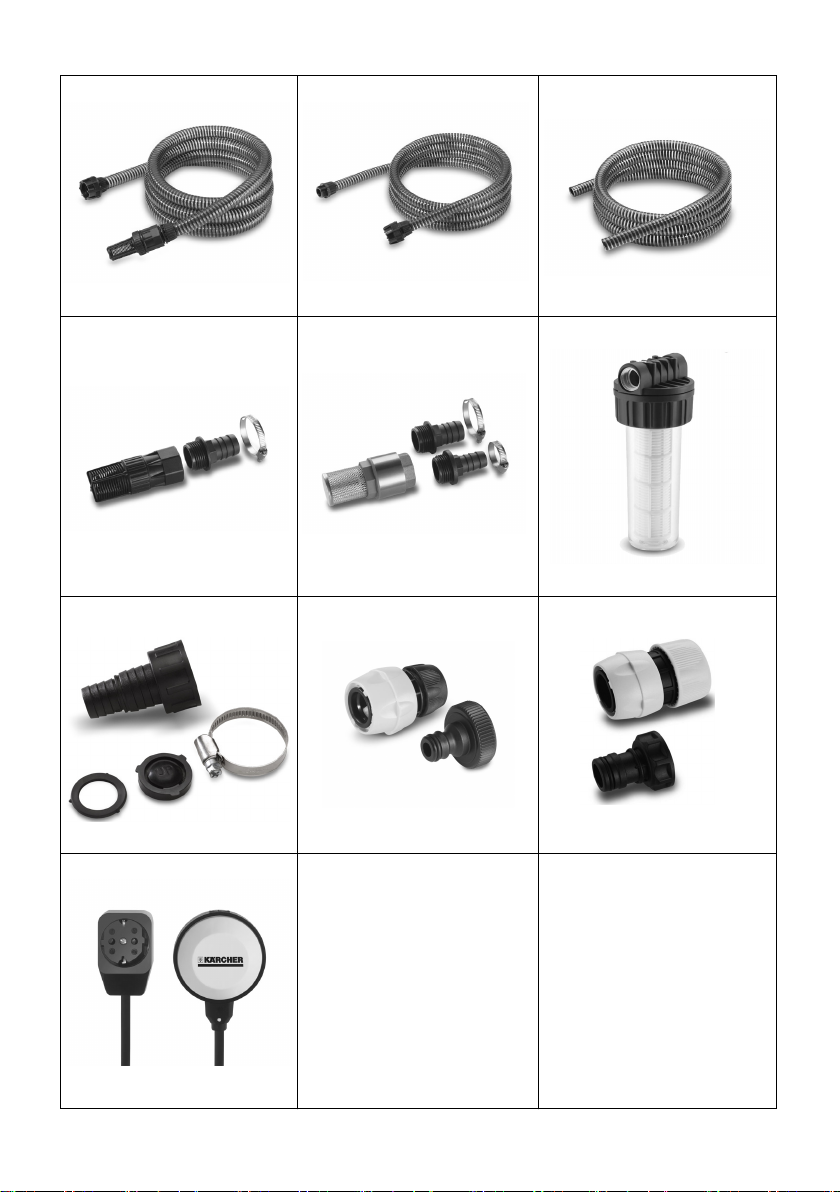

6.997-350.0 / 6.997-349.0 6.997-348.0 6.997-347.0 / 6.997-346.0
6.997-345.0 / 6.997-342.0 6.997-341.0 6.997-344.0
6.997-359.0 6.997-358.0 6.997-340.0
6.997-356.0
4

Deutsch
– 1
Sehr geehrter Kunde,
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
Dieses Gerät wurde für den privaten Ge-
brauch entwickelt und ist nicht für die Bean-
spruchungen des gewerblichen Einsatzes
vorgesehen.
Der Hersteller haftet nicht für eventuelle
Schäden, die durch nicht bestimmungsge-
mäßen Gebrauch oder falsche Bedienung
verursacht werden.
Das Gerät ist vorwiegend zum Einsatz im
Haus und Garten bestimmt.
Das Gerät lässt sich auf Grund der Fern-
steuerfunktion nicht zu einem Hauswasser-
automaten erweitern.
Brauchwasser
Brunnenwasser
Quellwasser
Regenwasser
Schwimmbadwasser (bestimmungsge-
mäße Dosierung der Additive voraus-
gesetzt)
몇Warnung
Nicht gefördert werden dürfen ätzende,
leicht brennbare oder explosive Stoffe
(z.B. Benzin, Petroleum, Nitroverdün-
nung), Fette, Öle, Salzwasser und Ab-
wasser aus Toilettenanlagen und
verschlammtes Wasser, das eine gerin-
gere Fließfähigkeit als Wasser hat. Die
Temperatur der geförderten Flüssigkeit
darf 35°C nicht überschreiten.
Das Gerät ist nicht für einen ununter-
brochenen Pumpbetrieb oder als statio-
näre Installation (z.B. Hebeanlage,
Springbrunnenpumpe) geeignet.
Die Verpackungsmaterialien sind re-
cyclebar. Bitte werfen Sie die Verpa-
ckungen nicht in den Hausmüll, sondern
führen Sie diese einer Wiederverwertung
zu.
Altgeräte enthalten wertvolle recyc-
lingfähige Materialien, die einer Ver-
wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte deshalb über
geeignete Sammelsysteme.
Bitte Batterie oder Akku umweltgerecht
entsorgen. Batterien und Akkus enthalten
Stoffe, die nicht in die Umwelt gelangen
dürfen. Bitte entsorgen Sie diese deshalb
über geeignete Sammelsysteme.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Inhaltsverzeichnis
Allgemeine Hinweise . . . . . DE . . 1
Sicherheitshinweise . . . . . . DE . . 2
Bedienung . . . . . . . . . . . . . DE . . 3
Pflege, Wartung . . . . . . . . . DE . . 7
Transport . . . . . . . . . . . . . . DE . . 7
Lagerung . . . . . . . . . . . . . . DE . . 7
CE-Erklärung . . . . . . . . . . . DE . . 8
Sonderzubehör. . . . . . . . . . DE . . 9
Hilfe bei Störungen. . . . . . . DE . 10
Technische Daten . . . . . . . DE . 12
Allgemeine Hinweise
Bestimmungsgemäße Verwendung
Zugelassene Förderflüssigkeiten:
Umweltschutz
Garantie
5DE

– 2
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Lebensgefahr
Bei Nichtbeachtung der Sicherheitshinwei-
se besteht Lebensgefahr durch elektri-
schen Strom!
Anschlussleitung mit Netzstecker vor
jedem Betrieb auf Schäden prüfen. Be-
schädigte Anschlussleitung unverzüg-
lich durch autorisierten Kundendienst/
Elektro-Fachkraft austauschen lassen.
Alle elektrischen Steckerverbindungen
sind im überflutungssicheren Bereich
anzubringen.
Ungeeignete Verlängerungsleitungen
können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlän-
gerungsleitungen mit ausreichendem
Leitungsquerschnitt.
Stecker und Kupplung einer verwende-
ten Verlängerungsleitung müssen
spritzwassergeschützt sein.
Das Netzanschlusskabel nicht zum
Transportieren oder Befestigen des Ge-
rätes benutzen.
Nicht am Netzanschlusskabel, sondern
am Stecker ziehen, um das Gerät vom
Netz zu trennen.
Das Netzanschlusskabel nicht über
scharfe Kanten ziehen und nicht ein-
quetschen.
Das Gerät stand- und überflutungssi-
cher aufstellen.
Das Gerät nicht dauerhaft im Regen
oder bei feuchter Witterung betreiben.
Die angegebene Spannung auf dem
Typenschild muss mit der Spannung
der Stromquelle übereinstimmen.
Um Gefährdungen zu vermeiden, dür-
fen Reparaturen und der Einbau von
Ersatzteilen nur vom autorisierten Kun-
dendienst durchgeführt werden.
Bei fehlender Wasserzufuhr oder ge-
schlossener Druckseite erhitzt sich das
Wasser in der Pumpe und kann bei
Austritt zu Verletzungen führen!
Pumpe max. 3 Minuten in diesem Be-
triebszustand betreiben.
Die Pumpe darf nicht als Tauchpumpe
verwendet werden.
Bei Verwendung der Pumpe an
Schwimmbecken, Gartenteichen oder
Springbrunnen einen Mindestabstand
von 2m einhalten und Gerät gegen Ab-
rutschen ins Wasser sichern.
Elektrische Schutzeinrichtungen be-
achten:
Pumpen dürfen an Schwimmbecken,
Gartenteichen und Springbrunnen nur
über einen Fehlerstromschutzschalter
mit einem Nennfehlerstrom von max.
30mA betrieben werden. Wenn sich
Personen im Schwimmbecken oder
Gartenteich befinden, darf die Pumpe
nicht betrieben werden.
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30mA) zu betreiben.
Der elektrische Anschluss darf nur von
einer Elektrofachkraft vorgenommen
werden. Die nationalen Bestimmungen
hierzu sind unbedingt zu beachten!
In Österreich müssen Pumpen zum
Gebrauch an Schwimmbecken und
Gartenteichen, die mit einer festen An-
schlussleitung ausgestattet sind, nach
ÖVE B/EN 60555 Teil 1 bis 3, über ei-
nen ÖVE-geprüften Trenn-Transforma-
Symbole in der Betriebsanleitung
Sicherheitshinweise
6 DE

– 3
tor gespeist werden, wobei die
Nennspannung sekundär 230V nicht
überschreiten darf.
Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sen-
sorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder man-
gels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Si-
cherheit zuständige Person beaufsich-
tigt oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist. Kinder
sollten beaufsichtigt werden, um sicher-
zustellen, dass sie nicht mit dem Gerät
spielen.
Vorsicht
Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen um Unfälle oder
Beschädigungen zu vermeiden.
–Die Standsicherheit des Gerätes ist ge-
währleistet wenn es auf einer ebenen
Fläche abgestellt wird.

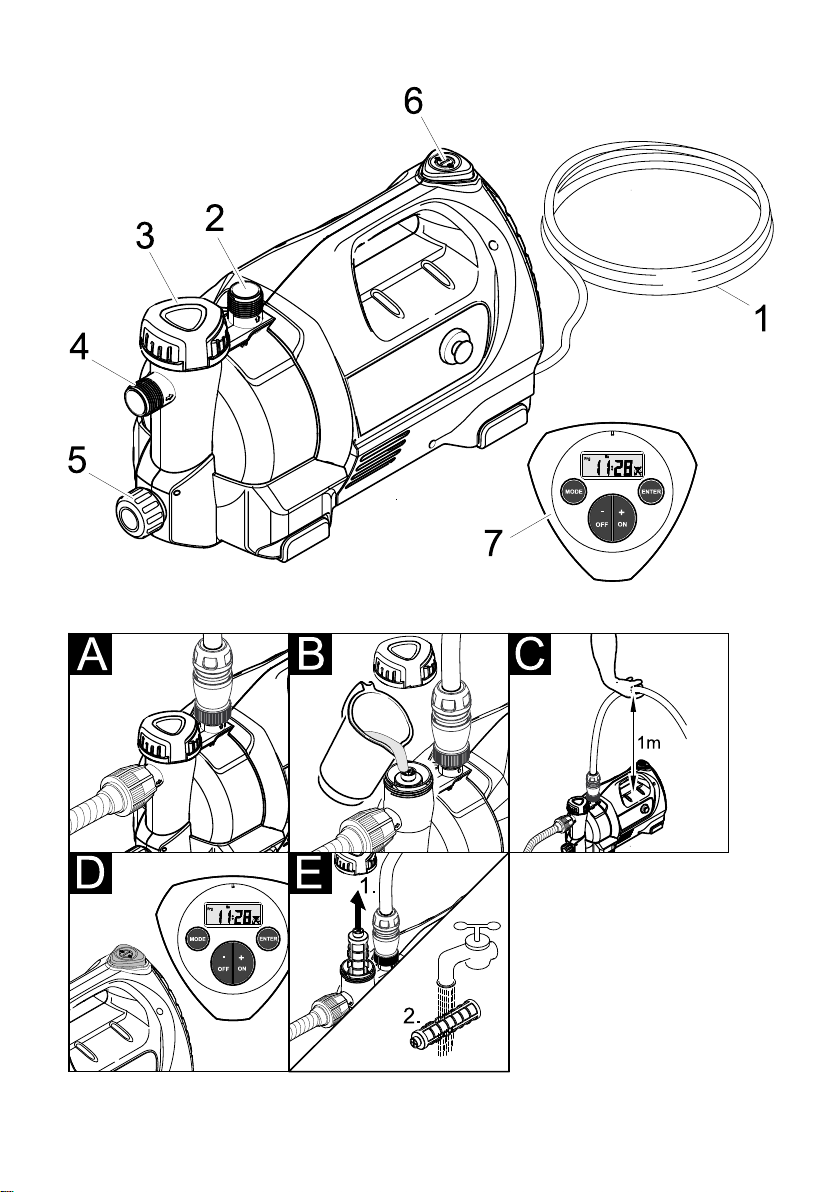

Abbildungen siehe Ausklapp-
seite 3
1 Netzanschlusskabel mit Stecker
2 Anschluss G1 (33,3 mm) Druckleitung
3 Einfüllstutzen mit Vorfilter
4 Anschluss G1 (33,3 mm) Saugleitung
5 Ablassöffnung
6 Ein-/Aus Schalter
7 Fernbedienung
Gefahr
Vor Inbetriebnahme der Pumpe sind unbe-
dingt die Sicherheitshinweise zu beachten!
Abbildung
Saug- und Druckleitung mit Kärcher
Sonderzubehör G1 (33,3mm) anschlie-
ßen.
Hinweis: Zum Pumpen von stark ver-
schmutztem Wasser, z.B. aus Brunnen
oder Teichen, empfehlen wir die Ver-
wendung eines zusätzlichen Vorfilters.
(Sonderzubehör: 6.997-344.0)
Abbildung
Deckel am Einfüllstutzen abschrauben
und Wasser bis zum Überlaufen einfül-
len.
Deckel fest auf den Einfüllstutzen
schrauben.
Vorsicht
Vor jedem Betrieb ist sicherzustellen, dass
das Gerät wie im Kapitel Vorbereiten be-
schrieben angeschlossen ist, da gespei-
cherte Programme durch Einstecken des
Netzsteckers ein sofortiges Starten zur Fol-
ge haben können.
Netzstecker in Steckdose stecken.
Abbildung
Tipp: für eine Verkürzung der Ansaug-
zeit Druckschlauch auf ca. 1m anhe-
ben.
Abbildung
Gerät am Ein- / Ausschalter oder über
die Fernbedienung einschalten (siehe:
Kapitel Fernbedienung: „Pumpe manu-
ell ein-/ ausschalten“).
Warten bis Pumpe ansaugt und gleich-
mäßig fördert.
몇Warnung
Bei fehlender Wasserzufuhr oder geschlos-
sener Druckseite erhitzt sich das Wasser in
der Pumpe und kann bei Austritt zu Verlet-
zungen führen!
Pumpe max. 3 Minuten in diesem Betriebs-
zustand betreiben.
Weitere Funktionen über Fernbedie-
nung wählen
Voraussetzungen für die
Standsicherheit
Bedienung
Gerätebeschreibung
Vorbereiten
Betrieb
7DE

– 4
Diese Fernbedienung ermöglicht folgende
Funktionen:
manuelles Ein- / Ausschalten
manuelles Einschalten und über einen
Timer gesteuertes Ausschalten.
programmgesteuertes Ein- / Auschal-
ten durch zwei Ein - / Ausschaltzeiten.
Es erfolgt eine regelmäßige Wiederho-
lung gemäß den eingestellten Wochen-
tagen oder Tageblöcken.
Nachfolgend sind die einzelnen Funktionen
der Fernbedienung genauer beschrieben.
Die detaillierten Einstellungsschritte finden
Sie auf den in der Tabelle angegebenen
Seiten.

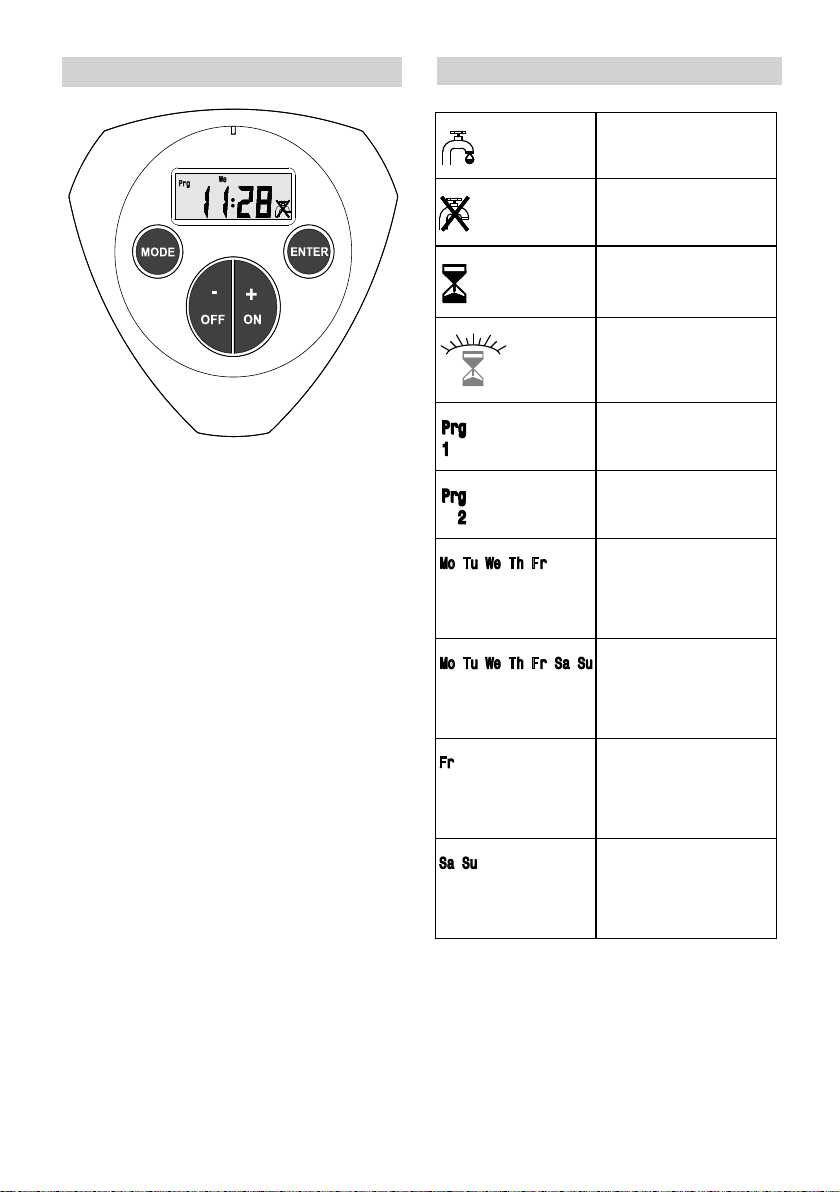

Fernbedienung Symbole im Display
Pumpe an
Pumpe aus
Bewässerungsdauer
voreingestelltes Pro-
gramm läuft / ist ak-
tiv
Programm 1 aktivie-
ren / einstellen
Programm 2 aktivie-
ren / einstellen
Wochentag / Tage-
block: Bewässerung
erfolgt von Montag
bis Freitag.
Wochentag / Tage-
block: Bewässerung
erfolgt an 7 Tagen in
der Woche.
Wochentag / Tage-
block: Bewässerung
erfolgt nur am aus-
gewählten Tag.
Wochentag / Tage-
block: Bewässerung
erfolgt nur am Wo-
chenende.
8 DE

– 5
Grundeinstellungen
Hinweis: Die Fernbedienung ist im Lieferungszustand ausgeschaltet. Durch einen beliebi-
gen Tastendruck wird die Fernbedienung eingeschaltet.
Anzeige bei erster Inbetriebnahme oder
nach Batteriewechsel
Standardanzeige
Anzeige im Ausgangszustand (Uhrzeit be-
reits eingestellt)
Uhr einstellen
Menü zum Einstellen von Uhrzeit
und Wochentag Kapitel 1
Seite 1
Sender abgleichen
Menü zum Abgleich der Frequenz
zwischen Pumpe und Handsen-
der.
Kapitel 2
Seite 1
Hinweis: Der Handsender ist ab Werk mit der Pumpe abgeglichen, eine Einstellung ist
nur beim Austausch des Handsenders notwendig.
Der Senderabgleich kann nur bis max. 30sec. nach Einstecken der Pumpe durchge-
führt werden, gegebenenfalls Pumpe nochmals aus- und wieder einstecken.
Der Abstand zur Pumpe darf während des Abgleichvorganges 5m nicht überschrei-
ten.
Der laufende Abgleichvorgang wird durch mehrmaliges, kurzes Anlaufen der Pumpe
signalisiert.
Blinkt die Anzeige „PAIr“ im Display nicht mehr ist der Abgleich abgeschlossen.
Der erfolgreiche Abgleich kann durch manuelles Starten der Pumpe über die Tasten
„ON“ / „OFF“ der Fernbedienung überprüft werden.
9DE

– 6
Hauptmenü
Pumpe manuell ein / ausschalten
Anzeige im Ausgangszustand
Kapitel 3
Seite 1
Timer Menü
Pumpe schaltet nach Ablauf der eingestell-
ten Laufzeit ( 1 - 59 min) ab. Kapitel 4
Seite 1
Programm 1 aktivieren / deaktivieren
Pumpe wird entsprechend der zuvor unter
Programm 1 eingestellten Zeit aktiviert / de-
aktiviert.
Kapitel 5
Seite 13
Programm 2 aktivieren / deaktivieren
Pumpe wird entsprechend der zuvor unter
Programm 2 eingestellten Zeit aktiviert / de-
aktiviert.
Kapitel 5
Seite 13
Programm 1 (Pr 1) einstellen
Einschaltdauer, Einschaltzeitpunkt und
Wochentag / Tageblock festlegen.
Das Programm wird automatisch aktiviert.
Kapitel 6
Seite 14
Programm 2 (Pr 2) einstellen
Einschaltdauer, Einschaltzeitpunkt und
Wochentag / Tageblock festlegen.
Das Programm wird automatisch aktiviert.
Kapitel 6
Seite 14
10 DE

– 7
Bei Förderung von Wasser mit Zusät-
zen, Pumpe nach jedem Gebrauch mit
klarem Wasser durchspülen.
Gerät ausschalten.
Netzstecker aus Steckdose ziehen.
Gefahr
Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzste-
cker ziehen.
Abbildung
Vorfilter regelmäßig auf Verschmutzun-
gen kontrollieren. Bei sichtbaren Ver-
schmutzungen wie folgt vorgehen:
Deckel am Einfüllstutzen abschrauben.
Vorfilter entnehmen und unter fließen-
dem Wasser reinigen.
Schmutzreste am Boden der Filterauf-
nahme durch Öffnen der Ablassöffnung
ausspülen.
Gereinigten Vorfilter einsetzen.
Deckel auf Einfüllstutzen und auf
Ablassöffnung handfest aufschrauben.
Das Gerät ist wartungsfrei.

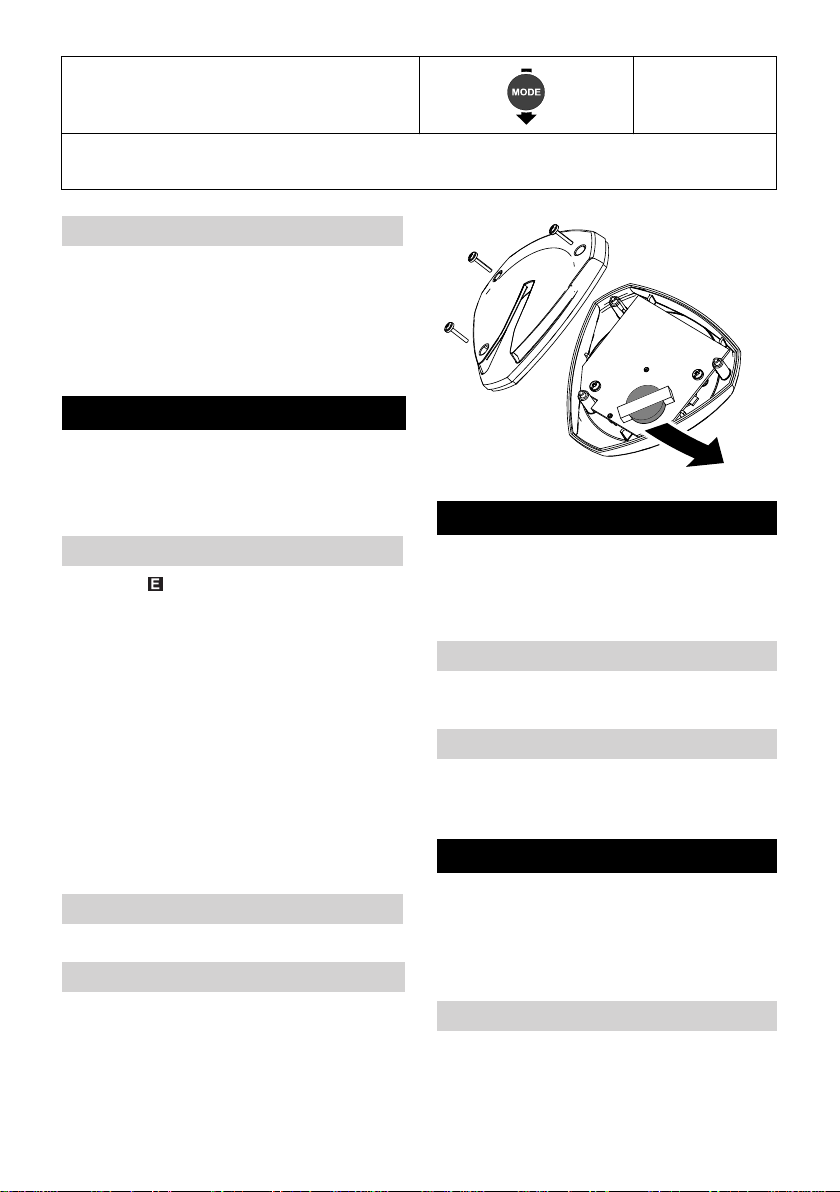

Verwenden Sie ausschließlich Markenbat-
terien vom Typ CR2032
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den beim Transport das Gewicht des Gerä-
tes beachten (siehe technische Daten).
Gerät am Tragegriff hochheben und tra-
gen.
Gerät gegen Verrutschen und Kippen
sichern.
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe tech-
nische Daten).
Wasser in der Pumpe über Ablassöff-
nung (Pos. 5) entleeren.
Gerät an einem frostfreien Ort aufbe-
wahren.
zurück zum Ausgangs-
zustand
Betrieb beenden
Pflege, Wartung
Pflege
Wartung
Batterie
Transport
Transport von Hand
Transport in Fahrzeugen
Lagerung
Gerät aufbewahren
11DE

– 8
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Winnenden, 2010/09/01
EG-Konformitätserklärung
Produkt: Pumpe
Typ: 1.645-xxx
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG
1999/5/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 300220-1 V2.1.1: 2006
EN 300220-2 V2.3.1: 2010
EN 301489-1 V1.8.1:2008
EN 301489-3 V1.4.1: 2002
Angewandte Spezifikationen:
EN 60335–2–41
Angewandtes Konformitätsbewer-
tungsverfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
GP 60 MC
Gemessen: 74
Garantiert: 77
GP 70 MC
Gemessen: 76
Garantiert: 78
CEO Head of Approbation
12 DE

– 9
Sonderzubehör
Die Abbildungen der nachfolgend aufgeführten Sonderzubehöre finden Sie auf Seite 4 die-
ser Anleitung.
6.997-350.0 Sauggarnitur 3,5m Komplett anschlussfertiger, vakuumfester Saug-
schlauch mit Saugfilter und Rückflussstopp. Auch
als Verlängerung des Saugschlauchs verwendbar.
3/4“ (19mm) Schlauch mit G1 (33,3mm) Anschluss-
gewinde.
6.997-349.0 Sauggarnitur 7,0m
6.997-348.0 Saugschlauch 3,5m Komplett anschlussfertiger, vakuumfester Saug-
schlauch zum Direktanschluss an die Pumpe. Zur
Verlängerung der Sauggarnitur oder zur Verwen-
dung mit Saugfiltern. 3/4“ (19mm) Schlauch mit G1
(33,3mm) Anschlussgewinde.
6.997-347.0 Saugschlauch Me-
terware 3/4“ (19
mm), 25 m
Vakuumfester Spiralschlauch zum Zuschneiden
von individuellen Schlauchlängen. Kombiniert mit
Anschlussstücken und Saugfilter als individuelle
Sauggarnitur einsetzbar.
6.997-346.0 Saugschlauch Me-
terware 1“ (25,4
mm), 25 m
6.997-345.0 Saugfilter Basic 3/4“
(19mm)
Zum Anschluss an die Saugschlauch-Meterware.
Der Rückflussstopp verhindert das Zurückfließen
des geförderten Wassers und verkürzt dadurch die
Wiederansaugzeit.
6.997-342.0 Saugfilter Basic 1“
(25,4mm)
6.997-341.0 Saugfilter Premium Zum Anschluss an die Saugschlauch-Meterware.
Der Rückflussstopp verhindert das Zurückfließen
des geförderten Wassers und verkürzt dadurch die
Wiederansaugzeit.
Robuste Metall-Kunststoff-Ausführung. Passend
für 3/4“ (19mm) und 1“ (25,4mm) Schläuche.
6.997-344.0 Vorfilter (Durchfluss
bis 6000 l/h)
Pumpenvorfilter zum Schutz der Pumpe vor groben
Schmutzpartikeln oder Sand. Der Filtereinsatz
kann zur Reinigung entnommen werden. Mit G1
(33,3mm) Anschlussgewinde.
6.997-359.0 Pumpenanschluss-
stück G1 (33,3mm)
Zum vakuumfesten Anschluss des Saugschlau-
ches an die Pumpe.
Passend für 3/4“ (19mm) oder 1“ (25,4mm) Schläu-
che. Mit drehbarem G1 (33,3mm) Anschlussgewin-
de. Inklusive Rückschlagventil, Flachdichtung und
Schlauchklemme. Bei Verwendung für Gartenpum-
pen die Flachdichtung einsetzen.
13DE

– 10
6.997-358.0 Anschlusssatz Ba-
sic G1 (33,3mm)
Zum Anschluss von 1/2“ (12,7mm) Wasserschläu-
chen an Pumpen mit G1 (33,3mm) Anschlussge-
winde.
6.997-340.0 Anschlusssatz Pre-
mium G1 (33,3mm)
Zum Anschluss von 3/4“ (25,4mm) Wasserschläu-
chen an Pumpen mit G1 (33,3mm) Anschlussge-
winde. Für erhöhten Wasserdurchfluss.
6.997-356.0 Schwimmerschalter Schaltet die Pumpe in Abhängigkeit vom Wasser-
stand des Wasserreservoirs automatisch ein und
aus. Mit 10m Spezial-Anschlusskabel.
Hinweis: In Verbindung mit GP 60 / GP 70 nur als
Trockenlaufschutz, zum Abschalten der Pumpe bei
Wassermangel geeignet.
Hilfe bei Störungen
Gefahr
Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur
vom autorisierten Kundendienst durchgeführt werden.
Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.
Störung Ursache Behebung
Pumpe läuft aber fördert
nicht
Luft in der Pumpe siehe Kapitel „Vorbereiten“
Abb. A und B und Kapitel
„Betrieb“ Abb. C
Ansaugleitung verstopft Netzstecker ziehen und
Ansaugleitung reinigen
Vorfilter verunreinigt Vorfilter entnehmen und
unter fließendem Wasser
reinigen, ggf. Schmutzres-
te in der Filteraufnahme
durch Öffnen der Ablassöff-
nung ausspülen.
Pumpe läuft nicht an oder
bleibt während des Be-
triebs plötzlich stehen
Stromversorgung unterbro-
chen
Sicherungen und elektri-
sche Verbindungen prüfen.
Zusätzlich verwendeter
Schwimmerschalter hat die
Pumpe abgeschaltet.
Pumpe über Fernbedie-
nung oder Ein-/Aus Schal-
ter erneut starten, sofern
genügend Wasser vorhan-
den ist.
Motorschutzsicherung hat
Motor wegen Überhitzung ab-
geschaltet
Netzstecker ziehen, Pum-
pe abkühlen lassen, An-
saugbereich reinigen,
Trockenlauf verhindern.
14 DE

– 11
Pumpe schaltet unerwartet
ein oder aus
Programm über Fernbedie-
nung aktiviert
Einstellungen der Fernbe-
dienung prüfen
Batterie der Fernbedienung
leer
Batterie wechseln
Reichweite der Fernbedie-
nung überschritten oder
Funksignal der Fernbedie-
nung durch Funksignale an-
derer Geräte gestört
Abstand zur Pumpe redu-
zieren. Max. Abstand zur
Pumpe 100m, Wände und
andere Hindernisse kön-
nen die Reichweite redu-
zieren.
Förderleistung nimmt ab
oder ist zu gering
Ansaugleitung verstopft Netzstecker ziehen und
Ansaugleitung reinigen
Vorfilter verunreinigt Vorfilter entnehmen und
unter fließendem Wasser
reinigen, ggf. Schmutzres-
te in der Filteraufnahme
durch Öffnen der Ablassöff-
nung ausspülen.
Undichtigkeit auf Saugseite Kontrolle der gesamten An-
saugseite auf Dichtigkeit.
Förderleistung der Pumpe ist
abhängig von der Förderhöhe
und der angeschlossenen Pe-
ripherie
Max. Förderhöhe beach-
ten, siehe technische Da-
ten, ggf. anderen
Schlauchdurchmesser
oder andere Schlauchlän-
ge wählen.
Störung Ursache Behebung
Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gerne weiter. Adresse
siehe Rückseite.
15DE

– 12
Technische Daten
GP 60 GP 70
Spannung V 230 - 240 230 - 240
Frequenz Hz 50
Leistung Pnenn W 1300 1600
Max. Fördermenge l/h 4500 5000
Max. Ansaughöhe m 9
Max. Druck MPa
(bar)
0,55
(5,5)
0,7
(7,0)
Max. Förderhöhe m 55 70
Max. Korngröße der förderbaren Schmutzpartikel mm 1
Gewicht kg 11,8 12,3
Max. Reichweite der Fernbedienung m 100
Sendefrequenz MHz 868,8
Batterietyp CR2032
Technische Änderungen vorbehalten!
Die mögliche Fördermenge ist umso größer:
- je geringer die Ansaug- und Förderhöhen sind
- je größer die Durchmesser der verwendeten Schläuche sind
- umso kürzer die verwendeten Schläuche sind
- je weniger Druckverlust das angeschlossene Zubehör verursacht
16 DE

English
– 1
Dear Customer,
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
This appliance has been designed for use
in private households and is not intended
for commercial use.
The manufacturer is not responsible for any
damages that may occur on account of im-
proper use or wrong operations.
The appliance is primarily meant for use at
home and in the garden.
Due to the remote control function, this de-
vice cannot be extended to become a auto-
matic domestic water supply system.
Used water
Well water
Water source
Rain water
Water from swimming pool (provided
the dosing of additives is proper)
몇Warning
Caustic, slightly inflammable and other
explosive substances such as petrol,
petroleum, diluted nitrogen, greases,
oils, salt water and waste water from
toilets as well as sludgy water that has
a slower flow capacity than water,
should not be transported using the
pump. The temperature of the trans-
ported fluids should not exceed 35°C.
The appliance is not suitable for contin-
uous pump operation or as a stationary
installations (such as a lifting device,
fountain pump).
The packaging material can be recy-
cled. Please do not place the pack-
aging into the ordinary refuse for disposal,
but arrange for the proper recycling.
Old appliances contain valuable ma-
terials that can be recycled. Please
arrange for the proper recycling of
old appliances. Please dispose your old ap-
pliances using appropriate collection sys-
tems.
Please dispose off the normal or recharge-
able batteries in an environment-friendly
manner. Batteries and accumulators con-
tain substances that must not enter the en-
vironment. Please dispose them off using
appropriate collection systems.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
The warranty terms published by the rele-
vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man-
ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
Contents
General information . . . . . . . . .1
Safety instructions . . . . . . . . . .2
Operation . . . . . . . . . . . . . . . . .3
Maintenance and Care. . . . . . .7
Transport . . . . . . . . . . . . . . . . .7
Storage. . . . . . . . . . . . . . . . . . .7
EC Declaration of Conformity . . .8
Special accessories . . . . . . . . .9
Troubleshooting . . . . . . . . . . .10
Specifications . . . . . . . . . . . . .12
General information
Proper use
Approved fluids that can be drained:
Environmental protection
Warranty
17EN

– 2
Danger
Immediate danger that can cause severe
injury or even death.
몇Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
Danger of death
Violating these safety instructions may re-
sult in death through electrocution.
Check the power cord with mains plug
for damage before every use. If the
power cord is damaged, please arrange
immediately for the exchange by an au-
thorized customer service or a skilled
electrician.
All electrical sockets should be fixed in
an area that is protected against floods.
Unsuitable extension cables can be
hazardous. Only use extension cables
outdoors which have been approved for
this purpose and labelled with a suffi-
cient cable cross-section.
The plug and coupling of the extension
cable used must be spray watertight.
Do not use the power cord to carry/
transport the machine.
To separate the machine from the
mains, pull the plug and not the power
cord.
Do not scrape the power cord across
sharp edges and ensure that it does not
get pressed.
Install the appliance in a safe position at
a place protected against flooding.
Do not operate the appliance continu-
ously in rain or during humid weather.
The voltage indicated on the type plate
must correspond to the voltage of the
electrical source.
To avoid risks, all repairs and replace-
ment of spare parts may only be carried
out by the authorised customer service
personnel.
The water in the pump heats up if there
is no water supply or the pressure side
is closed and can cause injury if it flows
out!
The pump may be operated for maxi-
mum 3 minutes in this operating status.
Do not use this pump as an immersion
pump.
When using the pump near to pools,
garden ponds or fountains, observe a
minimum distance of 2m and safeguard
the device against slipping into the wa-
ter.
Follow the rules for electrical safety of
equipment:
Only operate pumps near to pools, gar-
den ponds or fountains, if they are
equipped with an earth leakage circuit
breaker with a nominal error current of
max. 30 mA. It is not permitted to acti-
vate the pump, if persons are in the pool
or garden pond.
For safety reasons, we recommend that
you operate the appliance only via a
earth-leakage circuit breaker (max. 30
mA).
The electrical connection of the system
may only be performed by a qualified
electrician. Please follow the respective
national regulations!
In Austria pumps to be used in swim-
ming pools and garden ponds should
be equipped with a fixed connection line
according to ÖVE B/EN 60555 Part 1 to
3; power supply should be via a ÖVE-
tested isolating transformer whereby
the secondary nominal voltage should
not exceed 230V.
This device is not intended for use by
persons (including children) with re-
duced physical, sensory or mental abil-
Symbols in the operating instruc-
tions
Safety instructions
18 EN

– 3
ities or lacking experience and/or
knowledge, unless they are supervised
by a person responsible for their safety
or are instructed by these persons on
the use of the device. Children should
be supervised, to ensure that they do
not play with the device.
Caution
Create stability for the appliance prior to all
work on or with the appliance to prevent ac-
cidents or damage.
–The stability of the appliance is warrant-
ed when it is placed onto an even sur-
face.
Illustrations on fold-out page 3!
1 Power cord with plug
2 Connection G1(33.3mm) Pressure pipe
3 Filling nozzle with pre-filter
4 Connection G1(33.3mm) Suction pipe
5 Drain opening
6 ON/OFF switch
7 Remote control
Danger
Please follow the safety instructions before
start-up!
Illustration
Connect suction and pressure pipes us-
ing Kärcher special accessory G1
(33.3mm).
Note: To pump heavily contaminated
water, e.g. from wells or ponds, we rec-
ommend using an additional prefilter.
(optional: 6.997-344.0)
Illustration
Unscrew the lid of the filling nozzle and
fill in water till it overflows.
Screw on the lid on the filling nozzle.
Caution
Before each use, you need to ensure that
the device is connected according to the
description in the chapter on Preparations
because programs saved can start immedi-
ately as soon as you plug in the mains.
Insert the mains plug into the socket.
Illustration
Tip: Raise the suction hose by approx.
1m to reduce the suction period.
Illustration
Switch on the device at the on/off switch
or via remote control (see: Chapter on
Remote Control: "Switch on/off pump
manually").
Wait till the pump sucks in and trans-
ports water uniformly
몇Warning
The water in the pump heats up if there is
no water supply or the pressure side is
closed and can cause injury if it flows out!
The pump may be operated for maximum 3
minutes in this operating status.
Select other functions via remote con-
trol
Prerequisites for the appliance's
stability
Operation
Description of the Appliance
Preparing the Appliance
Operation
19EN

– 4
This remote control allows the following
functions:
Manual on/off switching
Manual switch on and switch off via tim-
er control.
Program-controlled on/off switching us-
ing two timings for switching on/off. This
is repeated regularly according to the
week days or day blocks that have been
set.
The following section describes in detail the
individual functions of remote control. You
will find detailed steps on the pages given
in the table.
Remote control Symbols on the display
Pump on
Pump off
Irrigation duration
preset programme is
running / active
Activate / set up pro-
gramme 1
Activate / set up pro-
gramme 2
Day of the week /
day block: Irrigation
takes place from
Monday to Friday.
Day of the week /
day block: Irrigation
takes place 7 days a
week.
Day of the week /
day block: Irrigation
only takes place on
the selected day.
Day of the week /
day block: Irrigation
only takes place on
the weekend.
20 EN
