Kärcher SPP 56 Inox User manual

Register and win!
www.kaercher.com
SPP 56 Inox
SPP 60 Inox
59620780 12/12
Deutsch 5
English 12
Français 19
Italiano 26
Nederlands 33
Español 40
Português 47
Ελληνικά 54
Українська 61

2

3

6.997-347.0 / 6.997-346.0 6.997-359.0
6.997-352.0 / 6.997-354.0
6.997-357.0 6.997-355.0 6.997-356.0
6.997-418.0
4

– 1
Sehr geehrter Kunde,
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
Dieses Gerät wurde für den privaten Ge-
brauch entwickelt und ist nicht für die Bean-
spruchungen des gewerblichen Einsatzes
vorgesehen.
Der Hersteller haftet nicht für eventuelle
Schäden, die durch nicht bestimmungsge-
mäßen Gebrauch oder falsche Bedienung
verursacht werden.
Das Gerät ist vorwiegend zum Fördern von
klarem Wasser (ohne aufgelöste Gase)
aus großen Tiefen bestimmt, eignet sich
aber auch zum Betrieb von Bewässerungs-
systemen.
Wasser mit einem Verschmutzungs-
grad bis Korngrösse 1mm
Schwimmbadwasser (bestimmungsge-
mäße Dosierung der Additive voraus-
gesetzt)
Waschlauge
몇Warnung
Nicht gefördert werden dürfen ätzende,
leicht brennbare oder explosive Stoffe
(z.B. Benzin, Petroleum, Nitroverdün-
nung), Fette, Öle, Salzwasser und Ab-
wasser aus Toilettenanlagen und
verschlammtes Wasser, das eine gerin-
gere Fließfähigkeit als Wasser hat. Die
Temperatur der geförderten Flüssigkeit
darf 35°C nicht überschreiten.
Das Gerät ist nicht für einen ununter-
brochenen Pumpbetrieb oder als statio-
näre Installation (z.B. Hebeanlage,
Springbrunnenpumpe) geeignet.
Die Verpackungsmaterialien sind re-
cyclebar. Bitte werfen Sie die Verpa-
ckungen nicht in den Hausmüll,
sondern führen Sie diese einer Wie-
derverwertung zu.
Altgeräte enthalten wertvolle recy-
clingfähige Materialien, die einer
Verwertung zugeführt werden soll-
ten. Bitte entsorgen Sie Altgeräte deshalb
über geeignete Sammelsysteme.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Inhaltsverzeichnis
Inhaltsverzeichnis. . . . . . . . DE . . .1
Allgemeine Hinweise . . . . . DE . . .1
Sicherheitshinweise . . . . . . DE . . .2
Bedienung . . . . . . . . . . . . . DE . . .3
Reinigung . . . . . . . . . . . . . . DE . . .3
Pflege, Wartung . . . . . . . . . DE . . .4
Transport . . . . . . . . . . . . . . DE . . .4
Lagerung . . . . . . . . . . . . . . DE . . .4
Sonderzubehör. . . . . . . . . . DE . . .5
Hilfe bei Störungen. . . . . . . DE . . .6

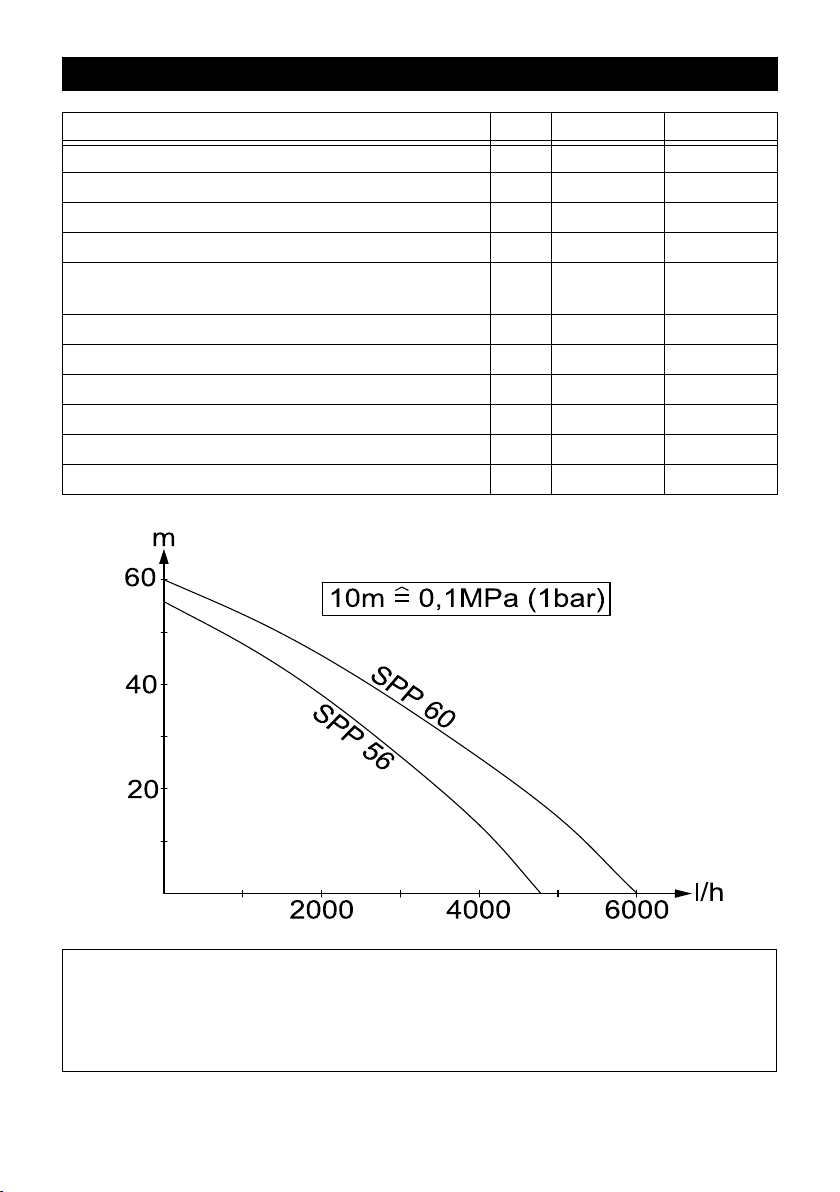

Technische Daten. . . . . . . . DE . . .7
Allgemeine Hinweise
Bestimmungsgemäße Verwendung
Zugelassene Förderflüssigkeiten:
Umweltschutz
Garantie
5DE

– 2
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Lebensgefahr
Bei Nichtbeachtung der Sicherheitshinwei-
se besteht Lebensgefahr durch elektri-
schen Strom!
Anschlussleitung mit Netzstecker vor
jedem Betrieb auf Schäden prüfen. Be-
schädigte Anschlussleitung unverzüg-
lich durch autorisierten Kundendienst/
Elektro-Fachkraft austauschen lassen.
Alle elektrischen Steckerverbindungen
sind im überflutungssicheren Bereich
anzubringen.
Ungeeignete Verlängerungsleitungen
können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlän-
gerungsleitungen mit ausreichendem
Leitungsquerschnitt.
Stecker und Kupplung einer verwende-
ten Verlängerungsleitung müssen
spritzwassergeschützt sein.
Das Netzanschlusskabel nicht zum
Transportieren oder Befestigen des Ge-
rätes benutzen.
Nicht am Netzanschlusskabel, sondern
am Stecker ziehen, um das Gerät vom
Netz zu trennen.
Das Netzanschlusskabel nicht über
scharfe Kanten ziehen und nicht ein-
quetschen.
Die angegebene Spannung auf dem
Typenschild muss mit der Spannung
der Stromquelle übereinstimmen.
Um Gefährdungen zu vermeiden, dür-
fen Reparaturen und der Einbau von
Ersatzteilen nur vom autorisierten Kun-
dendienst durchgeführt werden.
Elektrische Schutzeinrichtungen be-
achten:
Tauchdruckpumpen dürfen in
Schwimmbecken, Gartenteichen und
Springbrunnen nur über einen Fehler-
stromschutzschalter mit einem Nenn-
fehlerstrom von max. 30mA betrieben
werden. Wenn sich Personen im
Schwimmbecken oder Gartenteich be-
finden, darf die Pumpe nicht betrieben
werden.
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30mA) zu betreiben.
Der elektrische Anschluss darf nur von
einer Elektrofachkraft vorgenommen
werden. Die nationalen Bestimmungen
hierzu sind unbedingt zu beachten!
In Österreich müssen Pumpen zum
Gebrauch in Schwimmbecken und Gar-
tenteichen, die mit einer festen An-
schlussleitung ausgestattet sind, nach
ÖVE B/EN 60555 Teil 1 bis 3, über ei-
nen ÖVE-geprüften Trenn-Transforma-
tor gespeist werden, wobei die
Nennspannung sekundär 230V nicht
überschreiten darf.
Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sen-
sorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder man-
gels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Si-
cherheit zuständige Person beaufsich-
tigt oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist. Kinder
sollten beaufsichtigt werden, um sicher-
zustellen, dass sie nicht mit dem Gerät
spielen.
Symbole in der Betriebsanleitung
Sicherheitshinweise
6 DE

– 3
Vorsicht
Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen, um Unfälle oder
Beschädigungen durch Umfallen des Ge-
räts zu vermeiden.
–Die Standsicherheit des Gerätes ist ge-
währleistet, wenn es auf einer ebenen
Fläche abgestellt wird.
1 Anschluss G11/4(41,9 mm) Drucklei-
tung
2 Halterung für Befestigungsseil
3 Ansauggitter
4 Netzanschlusskabel mit Stecker
5 Befestigungsseil
Abbildung
Druckleitung mit im Handel erhältlichem
Zubehör G11/4(41,9 mm) anschließen.
Abbildung
Pumpe an einem Befestigungsseil in
die Förderflüssigkeit ablassen.
Um Verschmutzungen im Ansaugbe-
reich zu vermeiden, Pumpe nicht auf
Grund setzen.
Es ist darauf zu achten, dass die Pum-
pe im Brunnen frei ansaugen kann. Der
Ansaugbereich des Gerätes darf sich
nicht im Sumpf des Brunnens befinden.
Die Eintauchtiefe kann über das beilie-
gende Zugseil oder über ein unterstüt-
zendes Distanzelement eingestellt
werden.
Abbildung
Die Förderhöhe bezeichnet den Höhen-
unterschied zwischen Wasserspiegel
und Wasseraustritt am Ende des För-
derschlauchs. Damit die Pumpe fördert
muss die max. Förderhöhe eingehalten
werden. Dies muss über den gesamten
Pumpenverlauf beachtet werden, da
mit sinkendem Wasserspiegel (durch
das Abpumpen) die Förderhöhe zu-
nimmt.
Damit die Pumpe selbstständig ansaugt,
muss der Flüssigkeitsstand mindestens
10cm betragen.
Netzstecker in Steckdose stecken.
Hinweis:
Trockenlauf führt zu erhöhtem Verschleiß,
Pumpe während des Betriebs nicht unbe-
aufsichtigt lassen.
Alternativ kann entweder eine Trockenlauf-
sicherung oder ein elektronischer Druck-
schalter mit Trockenlaufsicherung
eingesetzt werden. (Als Zubehör erhältlich.)
Netzstecker aus Steckdose ziehen.
Bei stark verschmutzten Förderflüssigkei-
ten kann die Reinigung des Ansauggitters
notwendig sein.
Netzstecker aus Steckdose ziehen.
Abbildung
Achtung: Vor dem Anschluss des
Schlauches muss das integrierte Rück-
schlagventil entfernt werden.
Abbildung
Schrauben entfernen und Ansauggitter
abnehmen.
Ansauggitter mit geeigneter Bürste rei-
nigen und mit Wasser ausspülen.
Ist die Pumpe durch Schlamm oder fei-
nen Sand blockiert, so kann diese Ver-
schmutzung durch Spülen mit
Leitungswasser beseitigt werden.
Schließen Sie dazu den Saugschlauch
an das Leitungswassersystem und an
den Pumpenausgang an und spülen
Sie die Pumpe durch.
Voraussetzungen für die Standsi-
cherheit
Bedienung
Gerätebeschreibung
Vorbereiten
Betrieb
Betrieb beenden
Reinigung
7DE

– 4
Gefahr
Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzste-
cker ziehen.
Hinweis:
Verschmutzungen können sich ablagern
und zu Funktionsstörungen führen.
Die Pumpe nach jedem Gebrauch mit
klarem Wasser durchspülen.
Das Gerät ist wartungsfrei.
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den beim Transport das Gewicht des Gerä-
tes beachten (siehe technische Daten).
Gerät gegen Verrutschen und Kippen
sichern.
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe tech-
nische Daten).
Gerät an einem frostfreien Ort aufbe-
wahren.
Pflege, Wartung
Pflege
Wartung
Transport
Transport in Fahrzeugen
Lagerung
Gerät aufbewahren
8 DE

– 5
Sonderzubehör

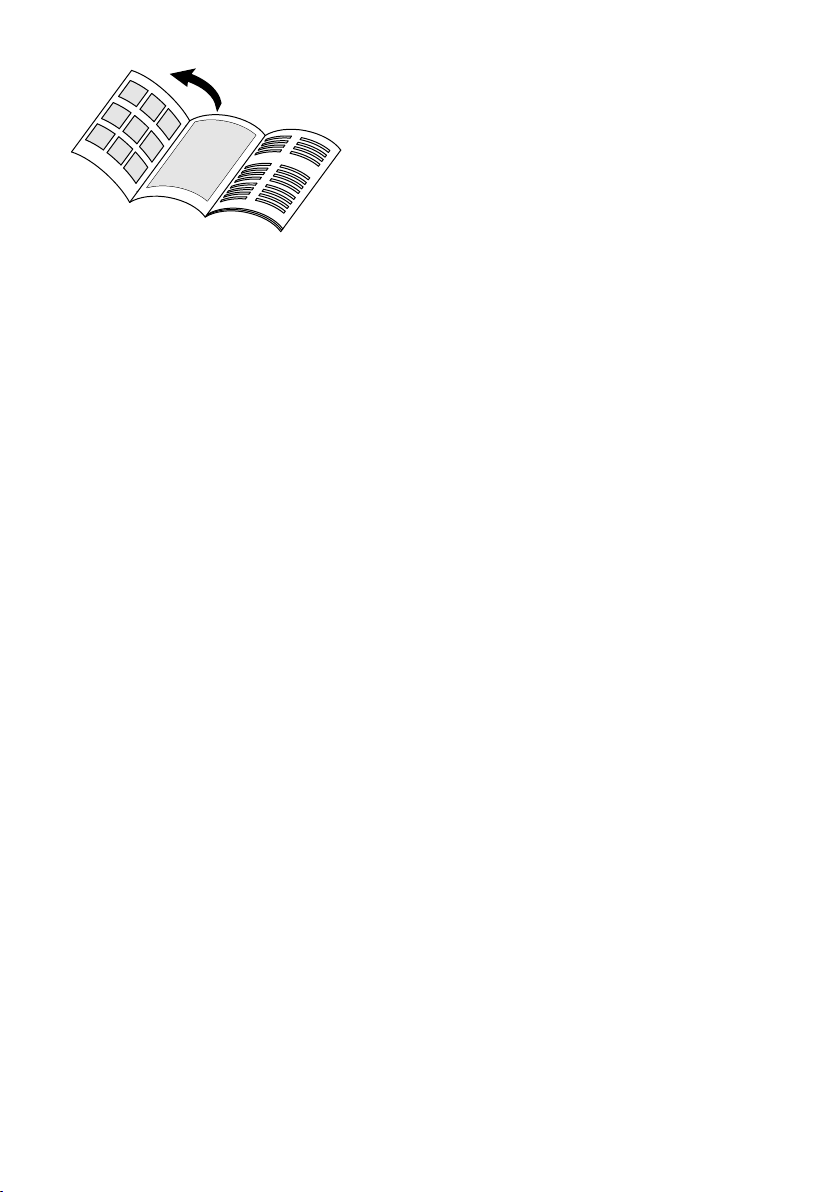

Die Abbildungen der nachfolgend aufgeführten Sonderzubehöre finden Sie auf Seite 4
dieser Anleitung.
6.997-347.0 Saugschlauch Me-
terware 3/4“ (19
mm), 25 m
Vakuumfester Spiralschlauch zum Zuschneiden
von individuellen Schlauchlängen. Kombiniert mit
Anschlussstücken und Saugfilter als individuelle
Sauggarnitur einsetzbar.
6.997-346.0 Saugschlauch Me-
terware 1“ (25,4
mm), 25 m
6.997-359.0 Pumpenanschluss-
stück G1 (33,3 mm)
inkl. Rückschlag-
ventil
Passend für 3/4“ (19 mm) oder 1“ (25,4 mm)
Schläuche. Mit G1 (33,3 mm) Anschlussgewinde.
Bei Verwendung mit Tauchdruckpumpen die Flach-
dichtung einsetzen.
6.997-354.0 Pumpen - An-
schlussstück G1 1/4
(41,9mm) auf G1
(33,3mm)
Zur Verbindung von Pumpen mit Innengewinde an
Wasseranschlüsse.
6.997-357.0 Elektronischer
Druckschalter
Ideal zum Umrüsten einer Gartenpumpe zum Haus-
wasserautomaten. Bei Wasserbedarf schaltet sich
die Pumpe automatisch ein und wieder aus. Läuft
kein Wasser durch die Pumpe, schützt die Trocken-
laufsicherung die Pumpe vor Schäden und schaltet
diese automatisch ab. Mit G1 (33,3mm) An-
schlussgewinde.
6.997-355.0 Trockenlaufsiche-
rung
Läuft kein Wasser durch die Pumpe, schützt die
Trockenlaufsicherung die Pumpe vor Schäden und
schaltet diese automatisch ab. Mit G1 (33,3mm) An-
schlussgewinde.
6.997-356.0 Schwimmerschalter Schaltet die Pumpe in Abhängigkeit vom Wasser-
stand automatisch ein und aus. Mit 10m Spezial-
Anschlusskabel.
6.997-418.0 Pumpenanschluss-
stück G1 1/4(41,9
mm) inkl. Rück-
schlagventil
Vakuumfester Anschluss der Schläuche an die
Pumpe. Passend für 1" (25,4 mm) oder 1 1/4" (31,7
mm) Schläuche. Mit G 1 1/4 (41,9 mm) An-
schlussgewinde, inkl. Überwurfmutter, zwei Pum-
penanschlussstücken, Flachdichtung und
Rückschlagventil. Um den Rücklauf des Wassers in
die Pumpe zu verhindern, Rückschlagventil anstatt
der Flachdichtung einsetzen..
9DE

– 6
Hilfe bei Störungen
Gefahr
Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen
nur vom autorisierten Kundendienst durchgeführt werden.
Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.
Störung Ursache Behebung
Pumpe läuft aber fördert
nicht
Luft in der Pumpe Netzstecker der Pumpe
mehrmals ein- und ausste-
cken, bis Flüssigkeit ange-
saugt wird
Ansaugbereich verstopft Netzstecker ziehen und
Ansaugbereich reinigen.
Wasserspiegel unter Mindest-
wasserstand
Pumpe wenn möglich tiefer
in Förderflüssigkeit eintau-
chen.
Pumpe läuft nicht an oder
bleibt während des Be-
triebs plötzlich stehen
Stromversorgung unterbro-
chen
Sicherungen und elektri-
sche Verbindungen prüfen.
Thermoschutzschalter im Mo-
tor hat die Pumpe wegen
Überhitzung des Motors abge-
schaltet.
Netzstecker ziehen, Pum-
pe abkühlen lassen, An-
saugbereich reinigen,
Trockenlauf verhindern.
Schmutzpartikel im Ansaug-
bereich eingeklemmt
Netzstecker ziehen und
Ansaugbereich reinigen.
Förderleistung nimmt ab Ansaugbereich verstopft Netzstecker ziehen und
Ansaugbereich reinigen.
Förderleistung zu gering Förderleistung der Pumpe ist
abhängig von Förderhöhe,
Schlauchdurchmesser und
Schlauchlänge
Max. Förderhöhe beach-
ten, siehe technische Da-
ten, ggf. anderen
Schlauchdurchmesser
oder andere Schlauchlän-
ge wählen.
Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gerne weiter.
Adresse siehe Rückseite.
10 DE
