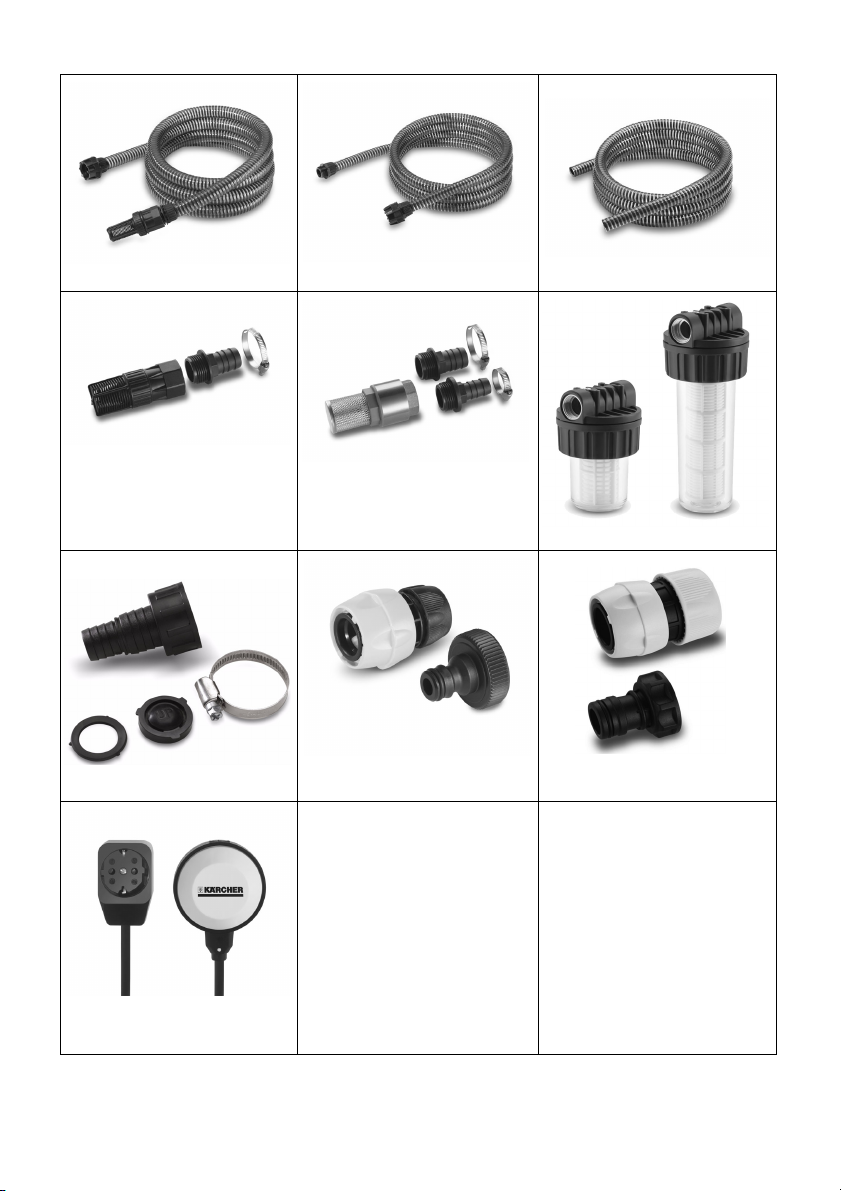

6.997-350.0 / 6.997-349.0 6.997-348.0 6.997-347.0 / 6.997-346.0
6.997-345.0 / 6.997-342.0 6.997-341.0 6.997-343.0 / 6.997-344.0
6.997-359.0 6.997-358.0 6.997-340.0
6.997-356.0
4

– 5
Sehr geehrter Kunde,
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
Dieses Gerät wurde für den privaten Ge-
brauch entwickelt und ist nicht für die Bean-
spruchungen des gewerblichen Einsatzes
vorgesehen.
Der Hersteller haftet nicht für eventuelle
Schäden, die durch nicht bestimmungsge-
mäßen Gebrauch oder falsche Bedienung
verursacht werden.
Das Gerät ist vorwiegend zum Einsatz im
Haus und Garten bestimmt.
Das Gerät lässt sich auf Grund der Fern-
steuerfunktion nicht zu einem Hauswasser-
automaten erweitern.
Brauchwasser
Brunnenwasser
Quellwasser
Regenwasser
Schwimmbadwasser (bestimmungsge-
mäße Dosierung der Additive voraus-
gesetzt)
몇Warnung
Das Gerät ist nicht für den Transport
von Wasser für den menschlichen Ge-
brauch bestimmt.
Nicht gefördert werden dürfen ätzende,
leicht brennbare oder explosive Stoffe
(z.B. Benzin, Petroleum, Nitroverdün-
nung), Fette, Öle, Salzwasser und Ab-
wasser aus Toilettenanlagen und
verschlammtes Wasser, das eine gerin-
gere Fließfähigkeit als Wasser hat. Die
Temperatur der geförderten Flüssigkeit
darf 35°C nicht überschreiten.
Das Gerät ist nicht für einen ununter-
brochenen Pumpbetrieb oder als statio-
näre Installation (z.B. Hebeanlage,
Springbrunnenpumpe) geeignet.
Die Verpackungsmaterialien sind re-
cyclebar. Bitte werfen Sie die Verpa-
ckungen nicht in den Hausmüll,
sondern führen Sie diese einer Wiederver-
wertung zu.
Altgeräte enthalten wertvolle recyc-
lingfähige Materialien, die einer Ver-
wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte deshalb über
geeignete Sammelsysteme.
Bitte Batterie oder Akku umweltgerecht
entsorgen. Batterien und Akkus enthalten
Stoffe, die nicht in die Umwelt gelangen
dürfen. Bitte entsorgen Sie diese deshalb
über geeignete Sammelsysteme.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Inhaltsverzeichnis
Geräteabbildung DE - 3
Allgemeine Hinweise DE - 5
Sicherheitshinweise DE - 6
Bedienung DE - 7
Pflege, Wartung DE - 12
Transport DE - 12
Lagerung DE - 12
CE-Erklärung DE - 13
Sonderzubehör DE - 14
Hilfe bei Störungen DE - 15
Technische Daten DE - 16
Allgemeine Hinweise
Bestimmungsgemäße Verwendung
Zugelassene Förderflüssigkeiten:
Umweltschutz
5DE

– 6
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Lebensgefahr
Bei Nichtbeachtung der Sicherheitshinwei-
se besteht Lebensgefahr durch elektri-
schen Strom!
Anschlussleitung mit Netzstecker vor
jedem Betrieb auf Schäden prüfen. Be-
schädigte Anschlussleitung unverzüg-
lich durch autorisierten Kundendienst/
Elektro-Fachkraft austauschen lassen.
Alle elektrischen Steckerverbindungen
sind im überflutungssicheren Bereich
anzubringen.
Ungeeignete Verlängerungsleitungen
können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlän-
gerungsleitungen mit ausreichendem
Leitungsquerschnitt.
Stecker und Kupplung einer verwende-
ten Verlängerungsleitung müssen
spritzwassergeschützt sein.
Das Netzanschlusskabel nicht zum
Transportieren oder Befestigen des Ge-
rätes benutzen.
Nicht am Netzanschlusskabel, sondern
am Stecker ziehen, um das Gerät vom
Netz zu trennen.
Das Netzanschlusskabel nicht über
scharfe Kanten ziehen und nicht ein-
quetschen.
Das Gerät stand- und überflutungssi-
cher aufstellen.
Das Gerät nicht dauerhaft im Regen
oder bei feuchter Witterung betreiben.
Die angegebene Spannung auf dem
Typenschild muss mit der Spannung
der Stromquelle übereinstimmen.
Um Gefährdungen zu vermeiden, dür-
fen Reparaturen und der Einbau von
Ersatzteilen nur vom autorisierten Kun-
dendienst durchgeführt werden.
Die Pumpe max. 3 Minuten bei fehlen-
der Wasserzufuhr oder geschlossener
Druckseite betreiben. In diesem Zu-
stand erhitzt sich das Wasser in der
Pumpe und kann bei Austritt zu Verlet-
zungen führen!
Die Pumpe darf nicht als Tauchpumpe
verwendet werden.
Bei Verwendung der Pumpe an
Schwimmbecken, Gartenteichen oder
Springbrunnen einen Mindestabstand
von 2m einhalten und Gerät gegen Ab-
rutschen ins Wasser sichern.
Elektrische Schutzeinrichtungen be-
achten:
Pumpen dürfen an Schwimmbecken,
Gartenteichen und Springbrunnen nur
über einen Fehlerstromschutzschalter
mit einem Nennfehlerstrom von max.
30mA betrieben werden. Wenn sich
Personen im Schwimmbecken oder
Gartenteich befinden, darf die Pumpe
nicht betrieben werden.
Garantie
Symbole in der Betriebsanleitung
Sicherheitshinweise
6 DE

– 7
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30mA) zu betreiben.
Der elektrische Anschluss darf nur von
einer Elektrofachkraft vorgenommen
werden. Die nationalen Bestimmungen
hierzu sind unbedingt zu beachten!
In Österreich müssen Pumpen zum
Gebrauch an Schwimmbecken und
Gartenteichen, die mit einer festen An-
schlussleitung ausgestattet sind, nach
ÖVE B/EN 60555 Teil 1 bis 3, über ei-
nen ÖVE-geprüften Trenn-Transforma-
tor gespeist werden, wobei die
Nennspannung sekundär 230V nicht
überschreiten darf.
Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels
Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder er-
hielten von ihr Anweisungen, wie das
Gerät zu benutzen ist. Kinder sollten be-
aufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.
Vorsicht
Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen um Unfälle oder
Beschädigungen zu vermeiden.
–Die Standsicherheit des Gerätes ist ge-
währleistet wenn es auf einer ebenen
Fläche abgestellt wird.

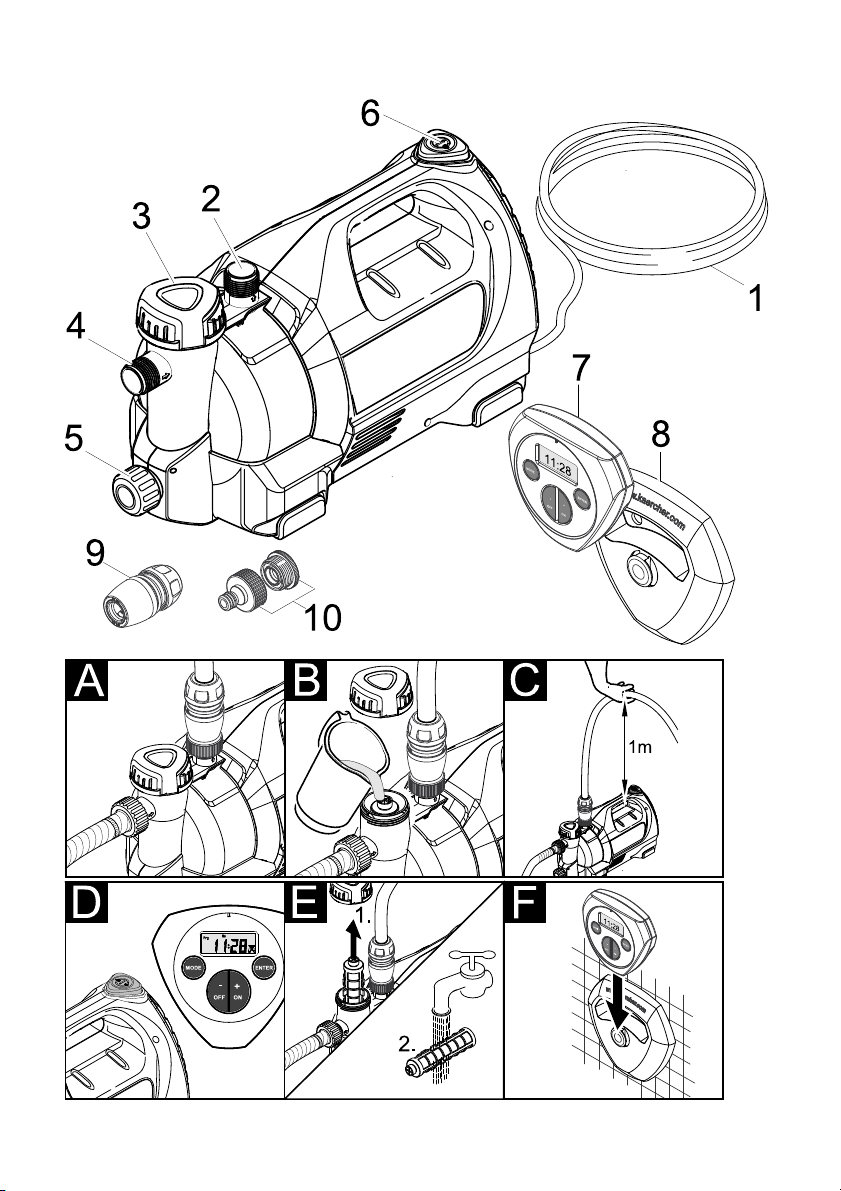

1 Netzanschlusskabel mit Stecker
2 Anschluss G1 (33,3 mm) Druckleitung
3 Einfüllstutzen mit Vorfilter
4 Anschluss G1 (33,3 mm) Saugleitung
5 Ablassöffnung
6 Ein-/Aus Schalter
7 Fernbedienung
8 Wandhalterung für Fernbedienung
9 Universal-Schlauchkupplung mit Aqua
Stop
10 G1-Hahnanschluss mit G3/4-Reduzier-
stück
Vor Inbetriebnahme der Pumpe sind unbe-
dingt die Sicherheitshinweise zu beachten!
Abbildung
ÎSaug- und Druckleitung mit Kärcher
Sonderzubehör G1 (33,3mm) anschlie-
ßen.
Für die Druckleitung können der mitge-
lieferte G1-Hahnanschluss und die Uni-
versal-Schlauchkupplung verwendet
werden.
Hinweis: Zum Pumpen von stark ver-
schmutztem Wasser, z.B. aus Brunnen
oder Teichen, empfehlen wir die Ver-
wendung eines zusätzlichen Vorfilters.
(Sonderzubehör: 6.997-344.0)
Abbildung
ÎDeckel am Einfüllstutzen abschrauben
und Wasser bis zum Überlaufen einfül-
len.
ÎDeckel fest auf den Einfüllstutzen
schrauben.
Voraussetzungen für die
Standsicherheit
Bedienung
Gerätebeschreibung
Vorbereiten
7DE

– 8
Vorsicht
Vor jedem Betrieb ist sicherzustellen, dass
das Gerät wie im Kapitel Vorbereiten be-
schrieben angeschlossen ist, da gespei-
cherte Programme durch Einstecken des
Netzsteckers ein sofortiges Starten zur Fol-
ge haben können.
ÎNetzstecker in Steckdose stecken.
Abbildung
ÎTipp: für eine Verkürzung der Ansaug-
zeit Druckschlauch auf ca. 1m anhe-
ben.
Abbildung
ÎGerät am Ein- / Ausschalter oder über
die Fernbedienung einschalten (siehe:
Kapitel Fernbedienung: „Pumpe manu-
ell ein-/ ausschalten“).
ÎWarten bis Pumpe ansaugt und gleich-
mässig fördert.
몇Warnung
Bei fehlender Wasserzufuhr oder geschlos-
sener Druckseite erhitzt sich das Wasser in
der Pumpe und kann bei Austritt zu Verlet-
zungen führen!
Pumpe max. 3 Minuten in diesem Betriebs-
zustand betreiben.
ÎWeitere Funktionen über Fernbedie-
nung wählen
Diese Fernbedienung ermöglicht folgende
Funktionen:
manuelles Ein- / Ausschalten
manuelles Einschalten und über einen
Timer gesteuertes Ausschalten.
programmgesteuertes Ein- / Auschal-
ten durch zwei Ein - / Ausschaltzeiten.
Es erfolgt eine regelmäßige Wiederho-
lung gemäß den eingestellten Wochen-
tagen oder Tageblöcken.
Betrieb Fernbedienung
8 DE

– 9
Nachfolgend sind die einzelnen Funktionen
der Fernbedienung genauer beschrieben.
Die detailierten Einstellungsschritte finden
Sie auf den in der Tabelle angegebenen
Seiten.
Symbole im Display
Pumpe an
Pumpe aus
Bewässerungsdauer
voreingestelltes Pro-
gramm läuft / ist aktiv
Programm 1 aktivieren
/ einstellen
Programm 2 aktivieren
/ einstellen
Wochentag / Tage-
block: Bewässerung
erfolgt von Montag
bis Freitag.
Wochentag / Tage-
block: Bewässerung
erfolgt an 7 Tagen in
der Woche.
Wochentag / Tage-
block: Bewässerung
erfolgt nur am ausge-
wählten Tag.
Wochentag / Tage-
block: Bewässerung
erfolgt nur am Wo-
chenende.
9DE

– 10
Grundeinstellungen
Hinweis: Die Fernbedienung ist im Lieferungszustand ausgeschaltet. Durch einen beliebi-
gen Tastendruck wird die Fernbedienung eingeschaltet.
Anzeige bei erster Inbetriebnahme oder
nach Batteriewechsel
Standardanzeige
Anzeige im Ausgangszustand (Uhrzeit be-
reits eingestellt)
Uhr einstellen
Menü zum Einstellen von Uhrzeit
und Wochentag Kapitel 1
Seite 97
Sender abgleichen
Menü zum Abgleich der Frequenz
zwischen Pumpe und Handsender. Kapitel 2
Seite 98
Hinweis: Der Handsender ist ab Werk mit der Pumpe abgeglichen, eine Einstellung ist
nur beim Austausch des Handsenders notwendig.
Der Senderabgleich kann nur bis max. 30sec. nach Einstecken der Pumpe durchge-
führt werden, gegebenenfalls Pumpe nochmals aus- und wieder einstecken.
Der Abstand zur Pumpe darf während des Abgleichvorganges 5m nicht überschreiten.
Der laufende Abgleichvorgang wird durch mehrmaliges, kurzes Anlaufen der Pumpe
signalisiert.
Blinkt die Anzeige „PAIr“ im Display nicht mehr ist der Abgleich abgeschlossen.
Der erfolgreiche Abgleich kann durch manuelles Starten der Pumpe über die Tasten
„ON“ / „OFF“ der Fernbedienung überprüft werden.
10 DE

– 11
Hauptmenü
Pumpe manuell ein / ausschalten
Anzeige im Ausgangszustand
Kapitel 3
Seite 98
Timer Menü
Pumpe schaltet nach Ablauf der eingestell-
ten Laufzeit ( 1 - 59 min) ab. Kapitel 4
Seite 98
Programm 1 aktivieren / deaktivieren
Pumpe wird entsprechend der zuvor unter
Programm 1 eingestellten Zeit aktiviert /
deaktiviert.
Kapitel 5
Seite 99
Programm 2 aktivieren / deaktivieren
Pumpe wird entsprechend der zuvor unter
Programm 2 eingestellten Zeit aktiviert /
deaktiviert.
Kapitel 5
Seite 99
Programm 1 (Pr 1) einstellen
Einschaltdauer, Einschaltzeitpunkt und
Wochentag / Tageblock festlegen.
Das Programm wird automatisch aktiviert.
Kapitel 6
Seite 100
Programm 2 (Pr 2) einstellen
Einschaltdauer, Einschaltzeitpunkt und
Wochentag / Tageblock festlegen.
Das Programm wird automatisch aktiviert.
Kapitel 6
Seite 100
zurück zum Ausgangs-
zustand
11DE

– 12
ÎBei Förderung von Wasser mit Zusät-
zen, Pumpe nach jedem Gebrauch mit
klarem Wasser durchspülen.
ÎGerät ausschalten.
ÎNetzstecker aus Steckdose ziehen.
Gefahr
Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzste-
cker ziehen.
Abbildung
ÎVorfilter regelmäßig auf Verschmutzun-
gen kontrollieren. Bei sichtbaren Ver-
schmutzungen wie folgt vorgehen:
ÎDeckel am Einfüllstutzen abschrauben.
ÎVorfilter entnehmen und unter fließen-
dem Wasser reinigen.
ÎSchmutzreste am Boden der Filterauf-
nahme durch Öffnen der Ablassöffnung
ausspülen.
ÎGereinigten Vorfilter einsetzen.
ÎDeckel auf Einfüllstutzen und auf Ablas-
söffnung handfest aufschrauben.
Das Gerät ist wartungsfrei.
Verwenden Sie auschließlich Markenbatte-
rien vom Typ CR2032
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den beim Transport das Gewicht des Gerä-
tes beachten (siehe technische Daten).
ÎGerät am Tragegriff hochheben und tragen.
ÎGerät gegen Verrutschen und Kippen
sichern.
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe tech-
nische Daten).
ÎWasser in der Pumpe über Ablassöff-
nung (Pos. 5) entleeren.
ÎGerät an einem frostfreien Ort aufbe-
wahren.
Betrieb beenden
Pflege, Wartung
Pflege
Wartung
Batterie
Transport
Transport von Hand
Transport in Fahrzeugen
Lagerung
Gerät aufbewahren
12 DE

– 13
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Winnenden, 2010/09/01
CE-Erklärung
Produkt: Pumpe
Typ: 1.645-xxx
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG
1999/5/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 300220-1 V2.1.1: 2006
EN 300220-2 V2.1.1: 2006
EN 301489-1 V1.4.1:2002
EN 301489-3 V1.4.1: 2002
Angewandte Spezifikationen:
EN 60335–2–41
Angewandtes Konformitätsbewer-
tungsverfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
GP 50 MC
Gemessen: 71
Garantiert: 73
CEO Head of Approbation
13DE

– 14
Sonderzubehör
Die Abbildungen der nachfolgend aufgeführten Sonderzubehöre finden Sie auf Seite 4
dieser Anleitung.
6.997-350.0 Sauggarnitur 3,5m Komplett anschlussfertiger, vakuumfester Saugschlauch mit
Saugfilter und Rückflussstopp. Auch als Verlängerung des
Saugschlauchs verwendbar. 3/4“ (19mm) Schlauch mit G1
(33,3mm) Anschlussgewinde.
6.997-349.0 Sauggarnitur 7,0m
6.997-348.0 Saugschlauch 3,5m Komplett anschlussfertiger, vakuumfester Saugschlauch zum
Direktanschluss an die Pumpe. Zur Verlängerung der Sauggar-
nitur oder zur Verwendung mit Saugfiltern. 3/4“ (19mm)
Schlauch mit G1 (33,3mm) Anschlussgewinde.
6.997-347.0 Saugschlauch Me-
terware 3/4“
(19mm) 25m
Vakuumfester Spiralschlauch zum Zuschneiden von individuel-
len Schlauchlängen. Kombiniert mit Anschlussstücken und
Saugfilter als individuelle Sauggarnitur einsetzbar.
6.997-346.0 Saugschlauch Me-
terware 1“
(25,4mm) 25m
6.997-345.0 Saugfilter Basic 3/4“
(19mm)
Zum Anschluss an die Saugschlauch-Meterware. Der Rück-
flussstopp verhindert das Zurückfließen des geförderten Was-
sers und verkürzt dadurch die Wiederansaugzeit.
6.997-342.0 Saugfilter Basic 1“
(25,4mm)
6.997-341.0 Saugfilter Premium Zum Anschluss an die Saugschlauch-Meterware. Der Rück-
flussstopp verhindert das Zurückfließen des geförderten Was-
sers und verkürzt dadurch die Wiederansaugzeit.
Robuste Metall-Kunststoff-Ausführung. Passend für 3/4“
(19mm) und 1“ (25,4mm) Schläuche.
6.997-343.0 Vorfilter (Durchfluss
bis 3000 l/h)
Pumpenvorfilter zum Schutz der Pumpe vor groben Schmutzp-
artikeln oder Sand. Der Filtereinsatz kann zur Reinigung ent-
nommen werden. Mit G1 (33,3mm) Anschlussgewinde.
6.997-344.0 Vorfilter (Durchfluss
bis 6000 l/h)
6.997-359.0 Pumpenanschluss-
stück G1 (33,3mm)
Zum vakuumfesten Anschluss des Saugschlauches an die
Pumpe.
Passend für 3/4“ (19mm) oder 1“ (25,4mm) Schläuche. Mit
drehbarem G1 (33,3mm) Anschlussgewinde. Inklusive Rück-
schlagventil, Flachdichtung und Schlauchklemme. Bei Verwen-
dung für Gartenpumpen die Flachdichtung einsetzen.
6.997-358.0 Anschlusssatz
Basic G1 (33,3mm)
Zum Anschluss von 1/2“ (12,7mm) Wasserschläuchen an
Pumpen mit G1 (33,3mm) Anschlussgewinde.
6.997-340.0 Anschlusssatz Pre-
mium G1(33,3mm)
Zum Anschluss von 3/4“ (25,4mm) Wasserschläuchen an
Pumpen mit G1 (33,3mm) Anschlussgewinde. Für erhöhten
Wasserdurchfluss.
6.997-356.0 Schwimmerschalter Schaltet die Pumpe in Abhängingkeit vom Wasserstand des
Wasserreservoirs automatisch ein und aus. Mit 10m Spezial-
Anschlusskabel.
Hinweis: In Verbindung mit GP 50 nur als Trockenlaufschutz,
zum Abschalten der Pumpe bei Wassermangel geeignet.
14 DE

– 15
Hilfe bei Störungen
Gefahr
Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur
vom autorisierten Kundendienst durchgeführt werden.
Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.
Störung Ursache Behebung
Pumpe läuft aber för-
dert nicht
Luft in der Pumpe siehe Kapitel „Vorbereiten“ Abb. A und B
und Kapitel „Betrieb“ Abb. C
Ansaugleitung verstopft Netzstecker ziehen und Ansaugleitung rei-
nigen
Vorfilter verunreinigt Vorfilter entnehmen und unter fließendem
Wasser reinigen, ggf. Schmutzreste in der
Filteraufnahme durch Öffnen der Ablass-
öffnung ausspülen.
Pumpe läuft nicht an
oder bleibt während
des Betriebs plötzlich
stehen
Stromversorgung unterbrochen Sicherungen und elektrische Verbindun-
gen prüfen
Zusätzlich verwendeter Schwim-
merschalter hat die Pumpe ab-
geschaltet.
Pumpe über Fernbedienung oder Ein-/Aus
Schalter erneut starten, sofern genügend
Wasser vorhanden ist.
Thermoschutzschalter hat Pum-
pe wegen Überhitzung abge-
schaltet
Netzstecker ziehen, Pumpe abkühlen las-
sen, Ansaugbereich reinigen, Trockenlauf
verhindern
Pumpe schaltet un-
erwartet ein oder aus
Programm über Fernbedienung
aktiviert
Einstellungen der Fernbedienung prüfen
Batterie der Fernbedienung leer Batterie wechseln
Reichweite der Fernbedienung
überschritten oder Funksignal
der Fernbedienung durch Funk-
signale anderer Geräte gestört
Abstand zur Pumpe reduzieren. Max. Ab-
stand zur Pumpe 100m, Wände und ande-
re Hindernisse können die Reichweite
reduzieren.
Förderleistungnimmt
ab oder ist zu gering
Ansaugleitung verstopft Netzstecker ziehen und Ansaugleitung rei-
nigen
Vorfilter verunreinigt Vorfilter entnehmen und unter fließendem
Wasser reinigen, ggf. Schmutzreste in der
Filteraufnahme durch Öffnen der Ablass-
öffnung ausspülen.
Undichtigkeit auf Saugseite Kontrolle der gesamten Ansaugseite auf
Dichtigkeit.
Förderleistung der Pumpe ist ab-
hängig von der Förderhöhe und
der angeschlossenen Peripherie
Max. Förderhöhe beachten, siehe techni-
sche Daten, ggf. anderen Schlauchdurch-
messer oder andere Schlauchlänge
wählen
Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gerne weiter. Adres-
se siehe Rückseite.
15DE

– 16
Technische Daten
GP 50
Spannung V 230 - 240
Frequenz Hz 50
Leistung Pnenn W 1050
Max. Fördermenge l/h 4000
Max. Ansaughöhe m 9
Max. Druck MPa
(bar)
0,47
(4,7)
Max. Förderhöhe m 47
Max. Korngröße der förderbaren Schmutzpartikel mm 1
Gewicht kg 10,2
Max. Reichweite der Fernbedienung m 100
Sendefrequenz MHz 868,8
Batterietyp CR2032
Technische Änderungen vorbehalten!
Die mögliche Fördermenge ist umso größer:
- je geringer die Ansaug- und Förderhöhen sind
- je grösser die Durchmesser der verwendeten Schläuche sind
- umso kürzer die verwendeten Schläuche sind
- je weniger Druckverlust das angeschlossene Zubehör verursacht
16 DE

– 5
Dear Customer,
Please read and comply with these
original instructions prior to the initial
operation of your appliance and store them for
later use or subsequent owners.
This appliance has been designed for use
in private households and is not intended
for commercial use.
The manufacturer is not responsible for any
damages that may occur on account of im-
proper use or wrong operations.
The appliance is primarily meant for use at
home and in the garden.
Due to the remote control function, this de-
vice cannot be extended to become a auto-
matic domestic water supply system.
processed water
Well water
Water source
Rain water
Water from swimming pool (provided
the dosing of additives is proper)
몇Warning
The device is not meant for transporting wa-
ter for human consumption.
Caustic, slightly inflammable and other ex-
plosive substances such as petrol, petrole-
um, diluted nitrogen, greases, oils, salt
water and waste water from toilets as well
as sludgy water that has a slower flow ca-
pacity than water, should not be transported
using the pump. The temperature of the
transported fluids should not exceed 35°C.
The appliance is not suitable for continuous
pump operation or as a stationary installa-
tions (such as a lifting device, fountain
pump).
The packaging material can be recy-
cled. Please do not place the packag-
ing into the ordinary refuse for disposal, but
arrange for the proper recycling.
Old appliances contain valuable ma-
terials that can be recycled. Please ar-
range for the proper recycling of old
appliances. Please dispose your old appli-
ances using appropriate collection systems.
Please dispose off the normal or rechargea-
ble batteries in an environment-friendly man-
ner. Batteries and accumulators contain
substances that must not enter the environ-
ment. Please dispose them off using appro-
priate collection systems.
Notes about the ingredients (REACH)
You will find current information about the in-
gredients at:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
The warranty terms published by the rele-
vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man-
ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
Contents
Illustration of appliance EN - 3
General information EN - 5
Safety instructions EN - 6
Operation EN - 7
Maintenance and Care EN -11
Transport EN - 11
Storage EN - 11
CE Declaration EN - 12
Special accessories EN - 13
Troubleshooting EN - 14
Technical specifications EN - 15
General information
Proper use
Approved fluids that can be drained:
Environmental protection
Warranty
17EN

– 6
Danger
Immediate danger that can cause severe
injury or even death.
몇Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
Danger of death
Violating these safety instructions may re-
sult in death through electrocution.
Check the power cord with mains plug
for damage before every use. If the
power cord is damaged, please arrange
immediately for the exchange by an au-
thorized customer service or a skilled
electrician.
All electrical sockets should be fixed in
an area that is protected against floods.
Unsuitable extension cables can be
hazardous. Only use extension cables
outdoors which have been approved for
this purpose and labelled with a suffi-
cient cable cross-section.
The plug and coupling of the extension
cable used must be spray watertight.
Do not use the power cord to carry/ trans-
port the machine.
To separate the machine from the mains,
pull the plug and not the power cord.
Do not scrape the power cord across
sharp edges and ensure that it does not
get pressed.
Install the appliance in a safe position at
a place protected against flooding.
Do not operate the appliance continu-
ously in rain or during humid weather.
The voltage indicated on the type plate
must correspond to the voltage of the
electrical source.
To avoid risks, all repairs and replacement
of spare parts may only be carried out by
the authorised customer service personnel.
Operate the pump for a max. of 3 minutes if
there is no water supply or if the pressure
side is closed. In this condition, the water
heats up in the pump and can cause inju-
ries when escaping!
Do not use this pump as an immersion
pump.
When using the pump near to pools, gar-
den ponds or fountains, observe a mini-
mum distance of 2m and safeguard the
device against slipping into the water.
Follow the rules for electrical safety of
equipment:
Only operate pumps near to pools, gar-
den ponds or fountains, if they are
equipped with an earth leakage circuit
breaker with a nominal error current of
max. 30 mA. It is not permitted to acti-
vate the pump, if persons are in the pool
or garden pond.
For safety reasons, we recommend that
you operate the appliance only via a earth-
leakage circuit breaker (max. 30 mA).
The electrical connection of the system
may only be performed by a qualified
electrician. Please follow the respective
national regulations!
In Austria pumps to be used in swim-
ming pools and garden ponds should
be equipped with a fixed connection line
according to ÖVE B/EN 60555 Part 1 to
3; power supply should be via a ÖVE-
tested isolating transformer whereby
the secondary nominal voltage should
not exceed 230V.
This device is not intended for use by
persons (including children) with re-
duced physical, sensory or mental abil-
ities or lacking experience and/or
knowledge, unless they are supervised
by a person responsible for their safety
or are instructed by these persons on
the use of the device. Children should
be supervised, to ensure that they do
not play with the device.
Symbols in the operating
instructions
Safety instructions
18 EN

– 7
Caution
Create stability for the appliance prior to all
work on or with the appliance to prevent ac-
cidents or damage.
–The stability of the appliance is warranted
when it is placed onto an even surface.
1 Power cord with plug
2 Connection G1(33.3mm) Pressure pipe
3 Filling nozzle with pre-filter
4 Connection G1(33.3mm) Suction pipe
5 Drain opening
6 ON/OFF switch
7 Remote control
8 Wall mount for remote control
9 Universal hose coupling with Aqua Stop
10 G1 tap connection with G 3/4 reducer
Please follow the safety instructions before
start-up!
Illustration
ÎConnect suction and pressure pipes us-
ing Kärcher special accessory G1
(33.3mm).
The G1 tap connection and the univer-
sal hose coupling (included in the deliv-
ery) can be used for the pressure line.
Note: To pump heavily contaminated
water, e.g. from wells or ponds, we rec-
ommend using an additional prefilter.
(optional: 6.997-344.0)
Illustration
ÎUnscrew the lid of the filling nozzle and
fill in water till it overflows.
ÎScrew on the lid on the filling nozzle.
Caution
Before each use, you need to ensure that
the device is connected according to the
description in the chapter on Preparations
because programs saved can start immedi-
ately as soon as you plug in the mains.
ÎInsert the mains plug into the socket.
Illustration
ÎTip: Raise the suction hose by approx.
1m to reduce the suction period.
Illustration
ÎSwitch on the device at the on/off switch
or via remote control (see: Chapter on
Remote Control: "Switch on/off pump
manually").
ÎWait till the pump sucks in and trans-
ports water uniformly
몇Warning
The water in the pump heats up if there is
no water supply or the pressure side is
closed and can cause injury if it flows out!
The pump may be operated for maximum 3
minutes in this operating status.
ÎSelect other functions via remote con-
trol
Prerequisites for the appliance's
stability
Operation
Description of the Appliance
Preparing the Appliance
Operation
19EN

– 8
This remote control allows the following
functions:
Manual on/off switching
Manual switch on and switch off via tim-
er control.
Program-controlled on/off switching using
two timings for switching on/off. This is re-
peated regularly according to the week
days or day blocks that have been set.
The following section describes in detail the
individual functions of remote control. You
will find detailed steps on the pages given
in the table.
Remote control Symbols on the display
Pump on
Pump off
Irrigation duration
preset programme is
running / active
Activate / set up pro-
gramme 1
Activate / set up pro-
gramme 2
Day of the week / day
block: Irrigation takes
place from Monday to
Friday.
Day of the week / day
block: Irrigation takes
place 7 days a week.
Day of the week / day
block: Irrigation only
takes place on the se-
lected day.
Day of the week / day
block: Irrigation only
takes place on the
weekend.
20 EN
