Kärcher BP 3 Home User manual

BP 3 Home & Garden
www.kaercher.com/register-and-win
BP 3 Home & Garden
BP 4 Home & Garden eco!ogic
BP 5 Home & Garden
BP 7 Home & Garden eco!ogic
5.966-260.0 12/2013
Deutsch 5
English 18
Français 31
Italiano 44
Nederlands 57
Español 70
Português 83
Ελληνικά 97
Türkçe 112

2

3

4

Deutsch
– 1
Sehr geehrter Kunde,
Lesen Sie vor der ersten Be-
nutzung Ihres Gerätes diese
Betriebsanleitung und handeln Sie danach.
Bewahren Sie diese Betriebsanleitung für
späteren Gebrauch oder für Nachbesitzer
auf.
Dieses Gerät wurde für den privaten Ge-
brauch entwickelt und ist nicht für die Bean-
spruchungen des gewerblichen Einsatzes
vorgesehen.
Der Hersteller haftet nicht für eventuelle
Schäden, die durch nicht bestimmungsge-
mäßen Gebrauch oder falsche Bedienung
verursacht werden.
Das Gerät ist vorwiegend zum Einsatz in
Haus und Garten bestimmt.
Die Haus- & Gartenpumpen schalten sich
bei Wasserbedarf automatisch ein und aus.
Damit eignen sie sich sowohl für Gartenein-
sätze als auch für Anwendungen innerhalb
des Hauses. Sie lassen sich perfekt zur
Versorgung von Waschmaschinen oder
WC-Spülungen im Haus einsetzen, zum
Beispiel in Verbindung mit einer Zisterne.
Daneben stellt der konstante Betriebsdruck
der Pumpen auch eine zuverlässige Gar-
tenbewässerung sicher.
Vorsicht
Beim Einsatz der Pumpe zur Druckverstär-
kung darf der maximal zulässige Innen-
druck von 6 bar (druckseitig) nicht über-
schritten werden. Der zu erhöhende Ein-
gangsdruck und der Pumpendruck addie-
ren sich.
Beispiel
Druck am Wasserhahn = 1 bar und max.
Druck der BP 3 Home & Garden = 4,0 bar
ergeben einen Gesamtdruck von 5,0 bar.
Brauchwasser
Brunnenwasser
Quellwasser
Regenwasser
Schwimmbadwasser (bestimmungsge-
mäße Dosierung der Additive voraus-
gesetzt)
몇Warnung
Nicht gefördert werden dürfen ätzende,
leicht brennbare oder explosive Stoffe (z.B.
Benzin, Petroleum, Nitroverdünnung), Fet-
te, Öle, Salzwasser und Abwasser aus To-
ilettenanlagen und verschlammtes Wasser,
das eine geringere Fließfähigkeit als Was-
ser hat. Die Temperatur der geförderten
Flüssigkeit darf 35°C nicht überschreiten.
Das Gerät ist nicht für einen ununterbro-
chenen Pumpbetrieb (z.B. Hebeanlage,
Springbrunnenpumpe) geeignet.
Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die Ver-
packungen nicht in den Hausmüll,
sondern führen Sie diese einer Wie-
derverwertung zu.
Altgeräte enthalten wertvolle recyc-
lingfähige Materialien, die einer Ver-
wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte des-
halb über geeignete Sammelsyste-
me.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
Inhaltsverzeichnis
Allgemeine Hinweise . . . . . . . . DE . . .1
Sicherheitshinweise . . . . . . . . . DE . . .2
Bedienung . . . . . . . . . . . . . . . . DE . . .3
Pflege, Wartung . . . . . . . . . . . . DE . . .5
Transport . . . . . . . . . . . . . . . . . DE . . .5
Lagerung . . . . . . . . . . . . . . . . . DE . . .6

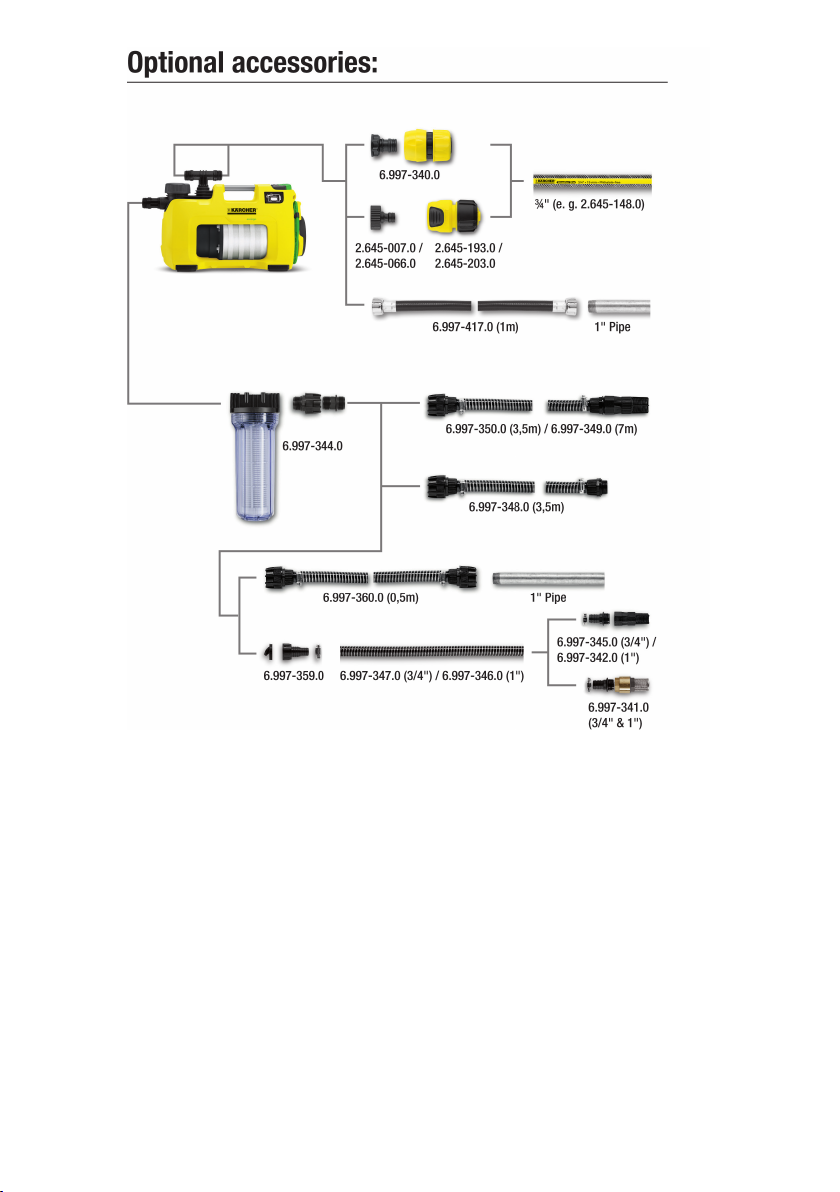

Sonderzubehör. . . . . . . . . . . . . DE . . .6
Hilfe bei Störungen. . . . . . . . . . DE . . .8
Anwendungshinweise . . . . . . . DE . .10
Technische Daten. . . . . . . . . . . DE . . 11
EG-Konformitätserklärung . . . . DE . .13
Allgemeine Hinweise
Bestimmungsgemäße Verwendung
Zugelassene Förderflüssigkeiten:
Umweltschutz
5DE

– 2
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Lebensgefahr
Bei Nichtbeachtung der Sicherheitshinwei-
se besteht Lebensgefahr durch elektri-
schen Strom!
Anschlussleitung mit Netzstecker vor
jedem Betrieb auf Schäden prüfen. Be-
schädigte Anschlussleitung unverzüg-
lich durch autorisierten Kundendienst/
Elektro-Fachkraft austauschen lassen.
Alle elektrischen Steckerverbindungen
sind im überflutungssicheren Bereich
anzubringen.
Ungeeignete elektrische Verlänge-
rungsleitungen können gefährlich sein.
Verwenden Sie im Freien nur dafür zu-
gelassene und entsprechend gekenn-
zeichnete elektrische Verlängerungslei-
tungen mit ausreichendem Leitungs-
querschnitt.
Netzstecker und Kupplung einer Ver-
längerungsleitung müssen wasserdicht
sein und dürfen nicht im Wasser liegen.
Die Kupplung darf weiterhin nicht auf
dem Boden liegen. Es wird empfohlen,
Kabeltrommeln zu verwenden, die ge-
währleisten, dass die Steckdosen sich
mindestens 60 mm über dem Boden
befinden.
Das Netzanschlusskabel nicht zum
Transportieren oder Befestigen des Ge-
rätes benutzen.
Nicht am Netzanschlusskabel, sondern
am Stecker ziehen, um das Gerät vom
Netz zu trennen.
Das Netzanschlusskabel nicht über
scharfe Kanten ziehen und nicht ein-
quetschen.
Das Gerät stand- und überflutungssi-
cher aufstellen.
Das Gerät nicht dauerhaft im Regen
oder bei feuchter Witterung betreiben.
Die angegebene Spannung auf dem
Typenschild muss mit der Spannung
der Stromquelle übereinstimmen.
Um Gefährdungen zu vermeiden, dür-
fen Reparaturen und der Einbau von
Ersatzteilen nur vom autorisierten Kun-
dendienst durchgeführt werden.
Bei fehlender Wasserzufuhr oder ge-
schlossener Druckseite erhitzt sich das
Wasser in der Pumpe und kann bei
Austritt zu Verletzungen führen!
Pumpe max. 3 Minuten in diesem Be-
triebszustand betreiben.
Die Pumpe darf nicht als Tauchpumpe
verwendet werden.
Bei Verwendung der Pumpe an
Schwimmbecken, Gartenteichen oder
Springbrunnen einen Mindestabstand
von 2m einhalten und Gerät gegen Ab-
rutschen ins Wasser sichern.
Elektrische Schutzeinrichtungen be-
achten:
Pumpen dürfen an Schwimmbecken,
Gartenteichen und Springbrunnen nur
über einen Fehlerstromschutzschalter
mit einem Nennfehlerstrom von max.
30mA betrieben werden. Wenn sich
Garantie
Symbole in der Betriebsanleitung
Sicherheitshinweise
6 DE

– 3
Personen im Schwimmbecken oder
Gartenteich befinden, darf die Pumpe
nicht betrieben werden.
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30mA) zu betreiben.
Der elektrische Anschluss darf nur von
einer Elektrofachkraft vorgenommen
werden. Die nationalen Bestimmungen
hierzu sind unbedingt zu beachten!
In Österreich müssen Pumpen zum
Gebrauch an Schwimmbecken und
Gartenteichen, die mit einer festen An-
schlussleitung ausgestattet sind, nach
ÖVE B/EN 60555 Teil 1 bis 3, über ei-
nen ÖVE-geprüften Trenn-Transforma-
tor gespeist werden, wobei die Nenn-
spannung sekundär 230V nicht über-
schreiten darf.
Dieses Gerät ist nicht dafür bestimmt,
durch Personen mit eingeschränkten
physischen, sensorischen oder geisti-
gen Fähigkeiten oder mangels Erfah-
rungen und/oder mangels Wissen be-
nutzt zu werden, es sei denn, sie wer-
den durch eine für ihre Sicherheit zu-
ständige Person beaufsichtigt oder er-
hielten von ihr Anweisungen, wie das
Gerät zu benutzen ist und haben die
daraus resultierenden Gefahren ver-
standen.
Kinder dürfen das Gerät nur dann ver-
wenden, wenn sie über 8 Jahre alt sind
und wenn sie durch eine für ihre Sicher-
heit zuständige Person beaufsichtigt
werden oder von ihr Anweisungen er-
hielten, wie das Gerät zu benutzen ist
und die daraus resultierenden Gefah-
ren verstanden haben.
Kinder dürfen mit dem Gerät nicht spie-
len.
Kinder beaufsichtigen, um sicherzustel-
len, dass sie nicht mit dem Gerät spie-
len.
Die Reinigung und Anwenderwartung
dürfen von Kindern nicht ohne Aufsicht
durchgeführt werden.
Vorsicht
Wasser, das mit diesem Gerät geför-
dert wurde, ist kein Trinkwasser!
Vorsicht
Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen, um Unfälle oder
Beschädigungen durch Umfallen des Ge-
räts zu vermeiden.
Die Standsicherheit des Gerätes ist ge-
währleistet, wenn es auf einer ebenen Flä-
che abgestellt wird.

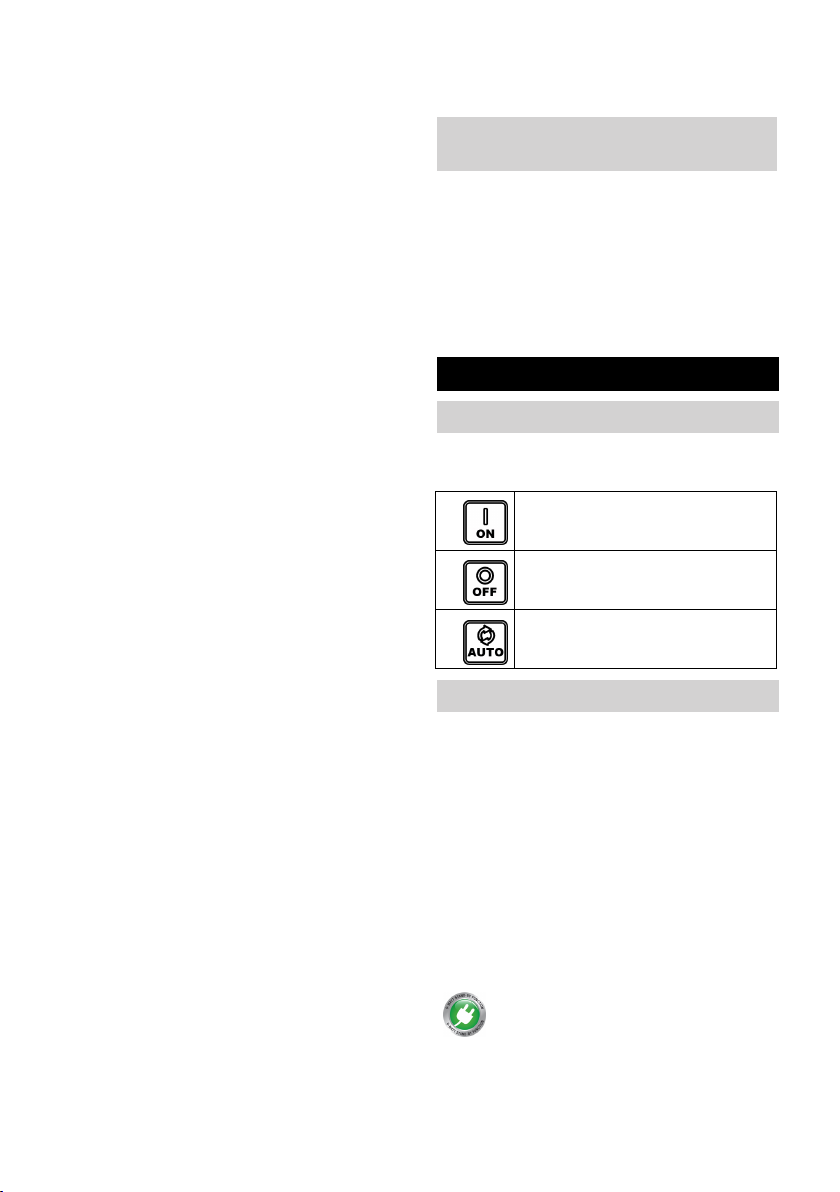

Mit dem EIN-/AUS-Schalter lassen sich die
folgenden drei Betriebszustände schalten:
Im Automatik-Modus halten die Haus- &
Gartenpumpen den Druck im System auto-
matisch aufrecht. Sinkt der Druck unter ca.
0,13 MPa (1,3 bar), wird die Pumpe gestar-
tet. Die Pumpe läuft solange der Durchfluss
> ca. 60 l/h beträgt. Wird die Wasserent-
nahme beendet, geht die Pumpe nach kur-
zer Nachlaufzeit in den Stand-By-Zustand.
Das System steht nun unter Druck. Bei
Wasserentnahme und dem daraus resultie-
renden Druckabfall startet die Pumpe er-
neut.
Die eco!ogic-Modelle verbrauchen
im Stand-By-Zustand keine Ener-
gie (Leistungsaufnahme = 0 W).
Voraussetzungen für die
Standsicherheit
Bedienung
Einstellungen
Schalterstellung I/On
Dauerbetrieb
Schalterstellung 0/Off
Aus
Schalterstellung Auto
Automatikbetrieb
Funktionsweise
7DE

– 4

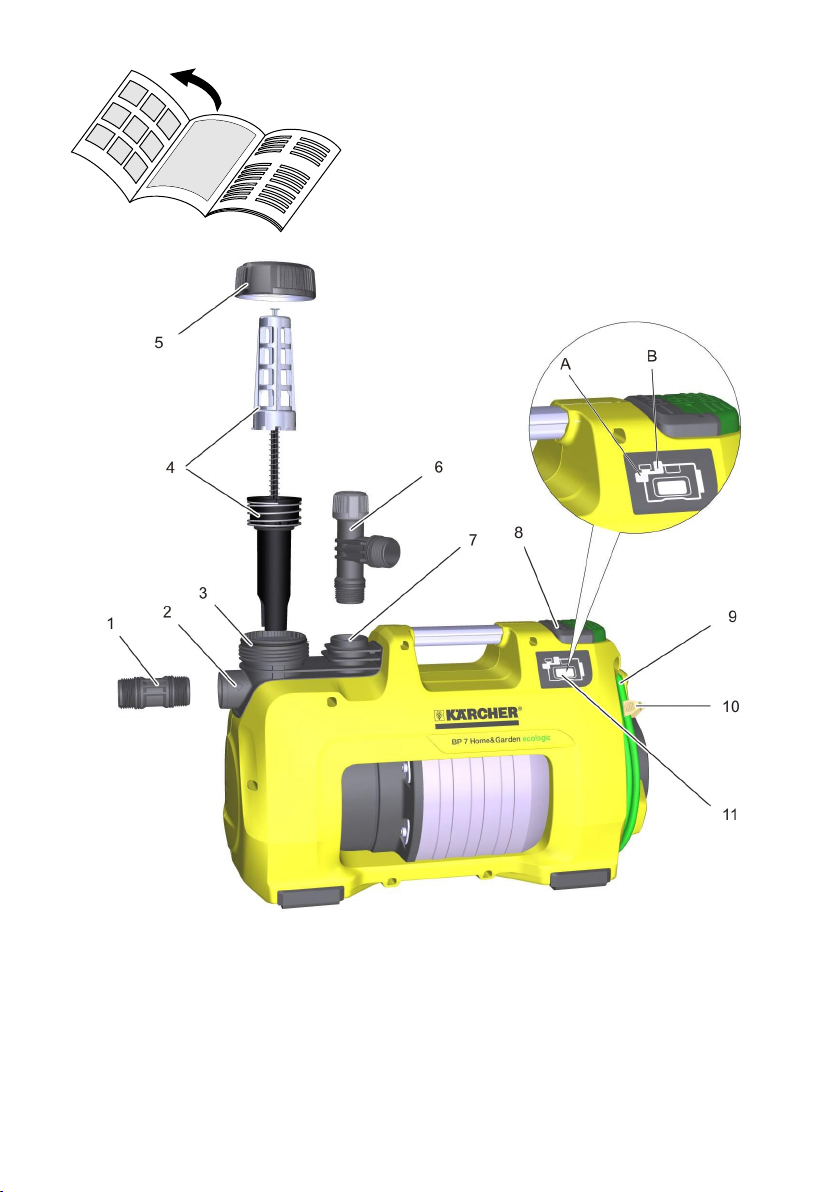

1 Anschluss-Adapter für Pumpen G1
2 Anschluss G1 (33,3 mm) Saugleitung
(Eingang)
3 Einfüllstutzen
4 Vorfilter und integriertes Rückschlag-
ventil
5 Deckel
6 2-Wege Anschluss-Adapter für Pum-
pen G1
7 Anschluss G1 (33,3 mm) Druckleitung
(Ausgang)
8 EIN-/AUS-Schalter
9 Kabelaufbewahrung und Netzan-
schlusskabel mit Stecker
10 Kabelclip
11 Fehleranzeige
A Fehler an Saugseite
B Fehler an Druckseite

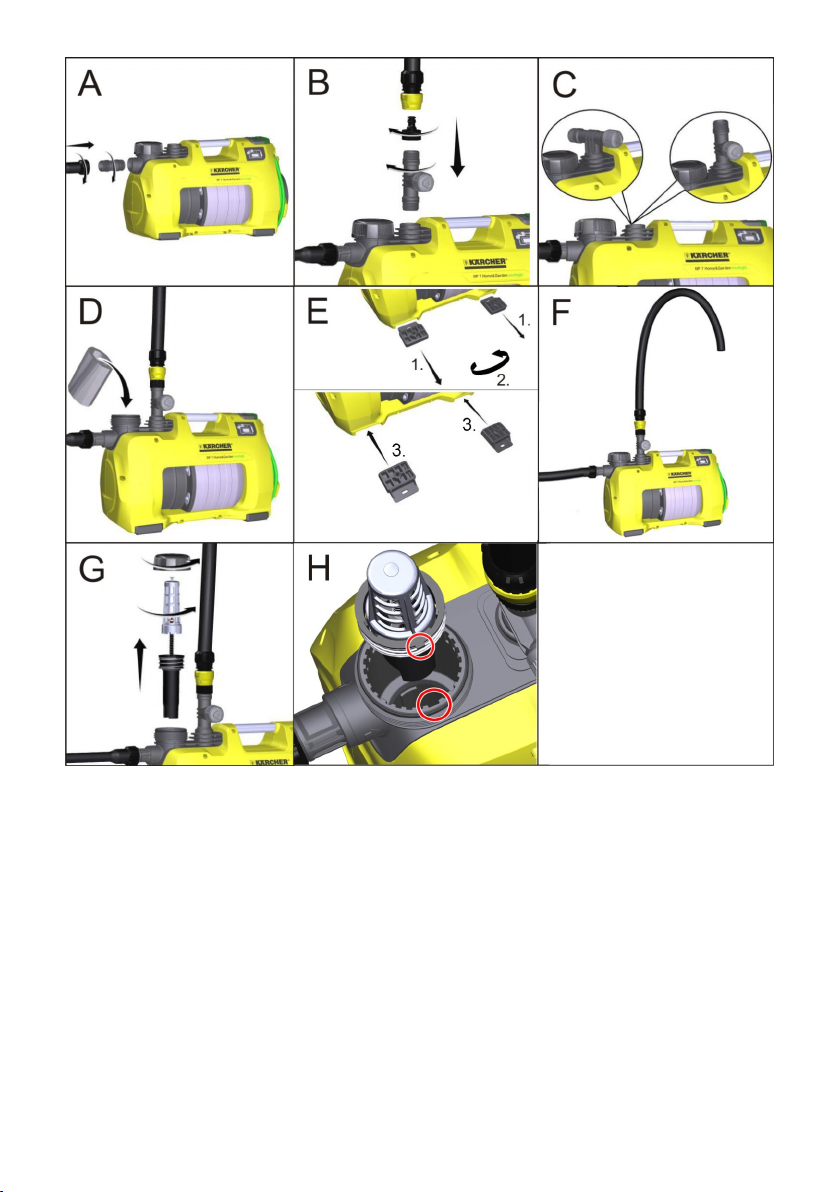

Abbildung
Anschluss-Adapter in Sauganschluss
der Pumpe (Eingang) schrauben.
Von Hand anziehen.
Vakuumfesten Saugschlauch anschlie-
ßen.
Hinweis
Um die Wiederansaugzeit zu verkürzen,
Saugschlauch mit Rückflussstopp verwen-
den. Dieser verhindert das Entleeren des
Saugschlauchs nach der Verwendung (sie-
he Zubehör).
Wenn sandiges Wasser gefördert werden
soll, empfehlen wir dringend einen zusätzli-
chen Vorfilter zu verwenden (siehe Sonder-
zubehör). Diesen bitte an der Saugseite
der Pumpe, zwischen Saugschlauch und
Pumpe, montieren.
Bitte Original Kärcher Saugleitungen, Fil-
terkomponenten und Schlauchanschlüsse
verwenden. Bei Verwendung von Bauteilen
anderer Hersteller kann es zu Fehlfunktio-
nen beim Ansaugen der Förderflüssigkeit
kommen, insbesondere bei Verwendung
von Bajonett-Verbindungssystemen.
Abbildung
Anschluss-Adapter in Druckanschluss
der Pumpe (Ausgang) schrauben.
Von Hand anziehen.
Druckleitung anschließen.
Empfohlen wird ein Gartenschlauch mit
einer Mindestlänge von 5 m bei 3/4"
Durchmesser bzw. 15 m bei 1/2" Durch-
messer.
Abbildung
Der 2-Wege-Adapter ermöglicht den
gleichzeitigen Betrieb von zwei Geräten
(z.B. Waschmaschine oder Sprinkler). Er
kann so montiert werden, dass entweder
beide Ausgänge seitlich oder ein Ausgang
seitlich und ein Ausgang oben verwendet
werden. Bei der Verwendung von nur ei-
nem Ausgang kann der nicht benötigte
Ausgang mit der beiliegenden Verschlus-
skappe verschlossen werden.
Abbildung
Deckel am Einfüllstutzen abschrauben
und Wasser bis zum Rand einfüllen.
Deckel von Hand bis zum Anschlag auf
den Einfüllstutzen schrauben.
Vorhandene Absperrventile in der
Druckleitung öffnen.
Bei einer Festinstallation kann die Pumpe
auf einer geeigneten Oberfläche festge-
schraubt werden.
Abbildung
Gummifüße auf beiden Seiten des Ge-
häuses herausziehen und drehen.
Gummifüße wieder in Gehäuse einset-
zen.
Mit geeigneten Schrauben auf ebener
Oberfläche festschrauben.
Zusätzlich empfiehlt es sich bei einer Fes-
tinstallation druckseitig eine flexible Kom-
ponente, wie z. B. einen flexiblen Druck-
ausgleichsschlauch (siehe Sonderzube-
hör), zu montieren. Dies hat folgende Vor-
teile:
Mehr Flexibilität bei der Aufstellung und
Montage.
Gerätebeschreibung
Vorbereiten
Festinstallation
8 DE

– 5
Geräuschreduzierung, da keine
Schwingungen an Leitungsrohre über-
tragen werden.
Bei kleineren Leckagen schaltet die
Pumpe weniger oft.
Hinweis
Um die spätere Entleerung und Druckentla-
stung des Systems zu vereinfachen, emp-
fehlen wir die Montage eines Absperrhahns
zwischen Pumpe und Druckleitung.
(nicht im Lieferumfang enthalten)
Bei einer Entleerung der Pumpe kann
durch Schließen des Absperrhahns verhin-
dert werden, dass das Wasser aus der
Druckleitung abfließt.
Netzstecker in Steckdose stecken.
Gerät einschalten mit EIN/AUS-Schalter.
Optimaler Komfort bei Betrieb im Auto-
matik-Modus.
Abbildung
Zur Verkürzung der Ansaugzeit, Druck-
schlauch ca. 1m anheben.
Warten bis Pumpe ansaugt und gleich-
mäßig fördert.
Hinweis
Der EIN/AUS-Schalter kann auch komfor-
tabel mit dem Fuß betätigt werden.
Vorsicht
Trockenlauf schädigt die Pumpe.
Pumpe während des Betriebs nicht un-
beaufsichtigt lassen.
Hinweis
Im Automatikbetrieb schaltet die Pumpe
bei einer Durchflussmenge < 60 l/h ab.
몇Achtung
Fehlende Wasserzufuhr wird vom Gerät er-
kannt. Wird bei der Inbetriebnahme im ma-
nuellen Modus nicht innerhalb von 4 Minu-
ten oder im automatischen Modus inner-
halb 1 Minute Wasser angesaugt und ge-
fördert, schaltet die Pumpe ab. Im Display
leuchtet die LED „Fehler auf Saugseite“.
Gerät am EIN/AUS-Schalter ausschal-
ten.
Netzstecker aus Steckdose ziehen.
Gefahr
Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzstec-
ker ziehen.
Angeschlossene Absperrventile zur Druck-
entlastung öffnen und wieder schließen.
Das System ist drucklos.
Bei Förderung von Wasser mit Zusät-
zen, Pumpe nach jedem Gebrauch mit
klarem Wasser durchspülen.
Vorfilter regelmäßig auf Verschmutzungen
kontrollieren. Bei sichtbaren Verschmut-
zungen wie folgt vorgehen:
Abbildung
Deckel am Einfüllstutzen abschrauben.
Vorfilter und integriertes Rückschlag-
ventil entnehmen und unter fließendem
Wasser reinigen.
Abbildung
Beim Einsetzen des Vorfilters (mit
Rückschlagventil) in den Einfüllstutzen
auf richtige Einbauposition (Ausspa-
rung) achten.
Das Gerät ist wartungsfrei.
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den beim Transport das Gewicht des Gerä-
tes beachten (siehe technische Daten).
Gerät am Tragegriff hochheben und tra-
gen.
Vorsicht
Stolpergefahr durch loses Kabel!
Kabel auf Kabelhalterung aufrollen und
mit Kabelclip sichern.
Gerät gegen Verrutschen und Kippen
sichern.
Betrieb
Betrieb beenden
Pflege, Wartung
Pflege
Wartung
Transport
Transport von Hand
Transport in Fahrzeugen
9DE

– 6
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe tech-
nische Daten).
Gerät drucklos machen durch Öffnen
der druckseitig angeschlossenen Was-
serentnahme (z.B. Öffnen des Wasser-
hahns).
Schläuche entleeren.
Saugleitung und Druckleitung entfer-
nen.
Abbildung
Deckel am Einfüllstutzen abschrauben.
Vorfilter und integriertes Rückschlag-
ventil entnehmen und unter fließendem
Wasser reinigen.
Pumpe über Einfüllstutzen durch Um-
drehen entleeren.
Gerät an einem frostfreien Ort aufbe-
wahren.
Lagerung
Gerät aufbewahren
Sonderzubehör
Die Abbildungen der nachfolgend aufgeführten Sonderzubehöre finden Sie auf Seite 4 die-
ser Anleitung.
6.997-344.0 Pumpenvorfilter,
groß (Durchfluss bis
6000 l/h)
Pumpenvorfilter für alle gängigen Pumpen ohne inte-
grierten Filter. Zum Schutz der Pumpen vor groben
Schmutzpartikeln oder Sand. Der Feinfilter ist
waschbar. Für Pumpen mit G1 (33,3 mm) An-
schlussgewinde.
6.997-350.0 Sauggarnitur 3,5 m,
3/4"
Komplett anschlussfertiger, vakuumfester Spi-
ralschlauch mit Saugfilter und Rückflussstopp. Auch
als Verlängerung des Saugschlauchs verwendbar.
Für Pumpen mit G1 (33,3 mm) Anschlussgewinde.
6.997-349.0 Sauggarnitur 7,0 m,
3/4"
6.997-348.0 Saugschlauch 3,5 m,
3/4"
Komplett anschlussfertiger, vakuumfester Spi-
ralschlauch zum Direktanschluss an die Pumpen.
Zur Verlängerung der Sauggarnitur oder zur Verwen-
dung mit Saugfiltern. Für Pumpen mit G1 (33,3 mm)-
Anschlussgewinde.
6.997-359.0 Pumpenanschluss-
stück G1 (33,3 mm)
inkl. Rückschlagventil
Vakuumfester Anschluss der Schläuche an die Pum-
pe.
Für Pumpen mit G1 (33,3 mm) Anschlussgewinde
und 3/4" sowie 1" Schläuche, inklusive Überwurfmut-
ter, Schlauchklemme, Flachdichtung und Rück-
schlagventil.
6.997-347.0 Vakuumfester Spi-
ralschlauch, Meter-
ware, 25 m, 3/4“
Vakuumfester Spiralschlauch. Meterware zum Zu-
schneiden von individuellen Schlauchlängen. Kom-
biniert mit den Kärcher Anschlussstücken und den
Kärcher Saugfiltern als individuelle Sauggarnitur ein-
setzbar.
6.997-346.0 Vakuumfester Spi-
ralschlauch, Meter-
ware, 25 m, 1“
6.997-345.0 Saugfilter Basic 3/4“
(19mm)
Zum Anschluss an die Saugschlauch-Meterware.
Der Rückflussstopp verhindert das Zurückfließen
des geförderten Wassers und verkürzt dadurch die
Wiederansaugzeit. Inklusive Schlauchklemme.
6.997-342.0 Saugfilter mit Rück-
flussstopp, Basic, 1“
10 DE

– 7
6.997-341.0 Saugfilter mit Rück-
flussstopp, Premium
Zum Anschluss an die Saugschlauch-Meterware.
Der Rückflussstopp verhindert das Zurückfließen
des geförderten Wassers und verkürzt dadurch die
Wiederansaugzeit.
Robuste Metall-Kunststoff-Ausführung. Passend für
3/4“ (19mm) und 1“ (25,4mm) Schläuche.
Inklusive Schlauchklemme.
6.997-360.0 Saugschlauch für
Rohrleitungen 0,5 m,
3/4“
Vakuumfester Schlauch zur Geräuschreduzierung
bei Festinstallation. 1“(25,4mm) Schlauch mit beid-
seitigem G1(33,3mm) Anschlussgewinde.
Achtung: Der Saugschlauch darf nicht als Druck-
schlauch eingesetzt werden.
2.645-007.0/
2.645-066.0
G1-Hahnanschluss
mit G3/4-Reduzier-
stück
Besonders robuster Hahnanschluss. Reduzierstück
ermöglicht Anschluss an 2 Gewindegrößen.
6.997-340.0 Anschlusssatz Pre-
mium
Zum Anschluss von 3/4“ (19 mm) Wasserschläu-
chen an Pumpen mit G1 (33,3 mm) Anschlussgewin-
de. Für erhöhten Wasserdurchfluss.
2.645-193.0/
2.645-203.0
Universal-
Schlauchkupplung
Plus, für 1/2", 5/8"
und 3/4" Schläuche
Griffmulden aus Weichkunststoff sorgen für eine
leichte Handhabung. Universell einsetzbar für alle
gängigen Gartenschläuche.
2.645-148.0 Schlauch PrimoFlex
plus, 25 m, 3/4"
Phthalatfreier 3/4"-Gartenschlauch zum Verbinden
der Pumpe mit dem Ausbringungsgerät.
6.997-417.0 Druckausgleichs-
schlauch 3/4“
(19mm), 1m
Anschlussschlauch zum Druckausgleich in der
Hauswasserinstallation. Zum Anschluss der Pumpe
an starre Rohrleitungssysteme. Zudem verhindert in-
ternes Speichervolumen im Schlauch häufiges Ein-
und Ausschalten der Pumpe.
G1 (33,3 mm)-Anschlussgewinde.
11DE

– 8
Hilfe bei Störungen
몇Achtung
Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur
vom autorisierten Kundendienst durchgeführt werden.
Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.
Störung Ursache Behebung
Pumpe läuft aber för-
dert nicht
Luft in der Pumpe siehe Kapitel „Vorbereiten“ Abb. A bis D
und Kapitel „Betrieb“
Ansaugleitung verstopft Pumpe ausschalten, Netzstecker ziehen
und Ansaugbereich reinigen.
Vorfilter verunreinigt Pumpe ausschalten, Netzstecker ziehen,
Pumpe abkühlen lassen, Ansaugbereich
reinigen, Trockenlauf verhindern.
Vorfilter und Rückschlagventil entnehmen
und unter fließendem Wasser reinigen,
ggf. Schmutzreste am Boden des Einfüll-
stutzens durch Einfüllöffnung ausspülen.
Neustart durch Wiedereinschalten der
Pumpe.
Ansaugschlauch oder
Anschluss-Adapter nicht
richtig oder nicht voll-
ständig eingeschraubt.
Vor dem Zusammenbau prüfen, ob die
Dichtungen angebracht sind und korrekt
sitzen.
Ansaugschlauch und Anschluss-Adapter
von Hand festziehen.
Pumpe läuft nicht an
oder bleibt während
des Betriebs plötzlich
stehen
Stromversorgung unter-
brochen
Sicherungen und elektrische Verbindun-
gen prüfen.
Vorfilter verunreinigt Vorfilter und Rückschlagventil entnehmen
und unter fließendem Wasser reinigen,
ggf. Schmutzreste am Boden des Einfüll-
stutzens durch Einfüllöffnung ausspülen.
Gerät befindet sich im
Automatikmodus.
Druck im System >
1,3 bar.
Pumpe schaltet automatisch wieder ein,
sobald der Druck im System unter 1,3 bar
sinkt.
Im Automatik-Betrieb läuft das Gerät auch
nach Aus- und Wiedereinschalten nicht an,
wenn mehr als 1,3 bar Innendruck herr-
schen.
12 DE

– 9
Pumpe stoppt, LED
„Fehler auf Saugsei-
te“ leuchtet auf.
Fehler auf Saugseite,
kein Durchfluss, es wird
kein Druck aufgebaut
Pumpe ausschalten und Netzstecker zie-
hen.
Vorfilter und Rückschlagventil entnehmen
und unter fließendem Wasser reinigen,
ggf. Schmutzreste am Boden des Einfüll-
stutzens durch Einfüllöffnung ausspülen.
Neustart durch Wiedereinschalten der
Pumpe.
Anschlüsse auf Saugseite auf Leckagen
prüfen.
Neustart durch Wiedereinschalten der
Pumpe.
Überprüfen, ob ausreichend Wasser im
Ansaugbehälter (z. B. Zisterne) vorhanden
ist.
Durchfluss sehr gering -
> Trockenlaufsicherung
hat Pumpe abgeschal-
tet.
Überprüfen, ob ausreichend Wasser im
Ansaugbehälter (z. B. Zisterne) vorhanden
ist.
Automatikbetrieb:
Pumpe stoppt, LED
„Fehler auf Drucksei-
te“ leuchtet auf.
Fehler auf Druckseite,
Pumpe schaltet auf-
grund von Leckagen
häufig ein und aus.
Druckseite auf Leckagen überprüfen und
beseitigen (tropfender Wasserhahn).
Neustart durch Wiedereinschalten der
Pumpe.
Fehler auf Druckseite.
Druck ist nach dem Ab-
schalten der Pumpe zu
gering, Gerät startet so-
fort wieder neu und
schaltet dadurch häufig
ein und aus.
Auf der Druckseite ist kein ausreichendes
elastisches Volumen vorhanden.
Bei Gartenanwendung einen Garten-
schlauch mit einer Mindestlänge von 5 m
bei 3/4" Durchmesser bzw. 15 m bei 1/2"
Durchmesser verwenden.
Bei Festinstallation einen Druckaus-
gleichsschlauch druckseitig zwischen
Pumpe und Verrohrung einbauen.
Neustart durch Wiedereinschalten der
Pumpe.
Dauerbetrieb:
Pumpe stoppt, LED
„Fehler auf Drucksei-
te“ leuchtet auf.
Gerät arbeitet min. vier
Minuten, obwohl druck-
seitiger Ausgang (z. B.
Wasserhahn) geschlos-
sen ist.
Überhitzungsschutz
schaltet das Gerät ab.
Netzstecker ziehen.
Gerät drucklos machen durch Öffnen der
druckseitig angeschlossenen Wasserent-
nahme.
Neustart durch Wiedereinschalten der
Pumpe.
Störung Ursache Behebung
13DE

– 10
Förderleistung nimmt
ab oder ist zu gering
Ansaugleitung verstopft Pumpe ausschalten, Netzstecker ziehen
und Ansaugbereich reinigen.
Vorfilter verunreinigt Vorfilter und Rückschlagventil entnehmen
und unter fließendem Wasser reinigen,
ggf. Schmutzreste am Boden des Einfüll-
stutzens durch Einfüllöffnung ausspülen.
Undichtigkeit auf Saug-
seite
Kontrolle der gesamten Ansaugseite auf
Dichtigkeit.
Förderleistung der Pum-
pe ist abhängig von der
Förderhöhe und der an-
geschlossenen Periphe-
rie
Max. Förderhöhe beachten, siehe techni-
sche Daten, ggf. anderen Schlauchdurch-
messer oder andere Schlauchlänge wäh-
len.
Querschnitt auf Druck-
seite verengt, z. B. durch
nicht vollständig geöff-
netes Ventil/Kugelhahn.
Ventil/Kugelhahn vollständig öffnen.
Schlauch auf Druckseite
geknickt.
Knickstellen im Schlauch beseitigen.
Störung Ursache Behebung
Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gerne weiter. Adres-
se siehe Rückseite.
Anwendungshinweise
Bewässerung Hausversorgung Bewässerung & Haus-
versorgung
BP 3 Home & Garden 500 m2max. 8 Personen max. 300 m2+ 4 Personen
max.
BP 4 Home & Garden
eco!ogic
800 m2max. 10 Personen max. 600 m2+ 4 Personen
max.
BP 5 Home & Garden 1000 m2max. 12 Personen max. 800 m2+ 4 Personen
max.
BP 7 Home & Garden
eco!ogic
1200 m2max. 12 Personen max. 900 m2+ 4 Personen
max.
14 DE

– 11
Technische Änderungen vorbehalten!
*Die max. Fördermenge ergibt sich aus der
Messung ohne eingesetztes Rückschlag-
ventil.
Technische Daten
BP 3 Home
& Garden
BP 4 Home
& Garden
eco!ogic
BP 5 Home
& Garden
BP 7 Home
& Garden
eco!ogic
Spannung V 230 - 240 230 - 240 230 - 240 230 - 240
Frequenz Hz 50 50 50 50
Leistung Pnenn W800 950 1000 1200
Max. Fördermenge* l/h 3300 3800 6000 6000
Max. Ansaughöhe m 88 8 8
Max. Druck MPa
(bar)
0,40
(4,0)
0,45
(4,5)
0,48
(4,8)
0,60
(6,0)
Max. Förderhöhe m 40 45 48 60
Max. Korngröße der
förderbaren Schmutz-
partikel
mm 11 1 1
Pumpentyp Jet Jet 4-Stufen 5-Stufen
Ermittelte Werte gemäß EN ISO 20361
Schalldruckpegel LpA dB(A) 61 63 61 61
Schallleistungspegel
LWA, garantiert
dB(A) 76 78 77 76
Gewicht (ohne Zube-
hör)
kg 10,3 10,6 12,5 13,0
LED Klasse 1 nach EN 60825-1
15DE

– 12

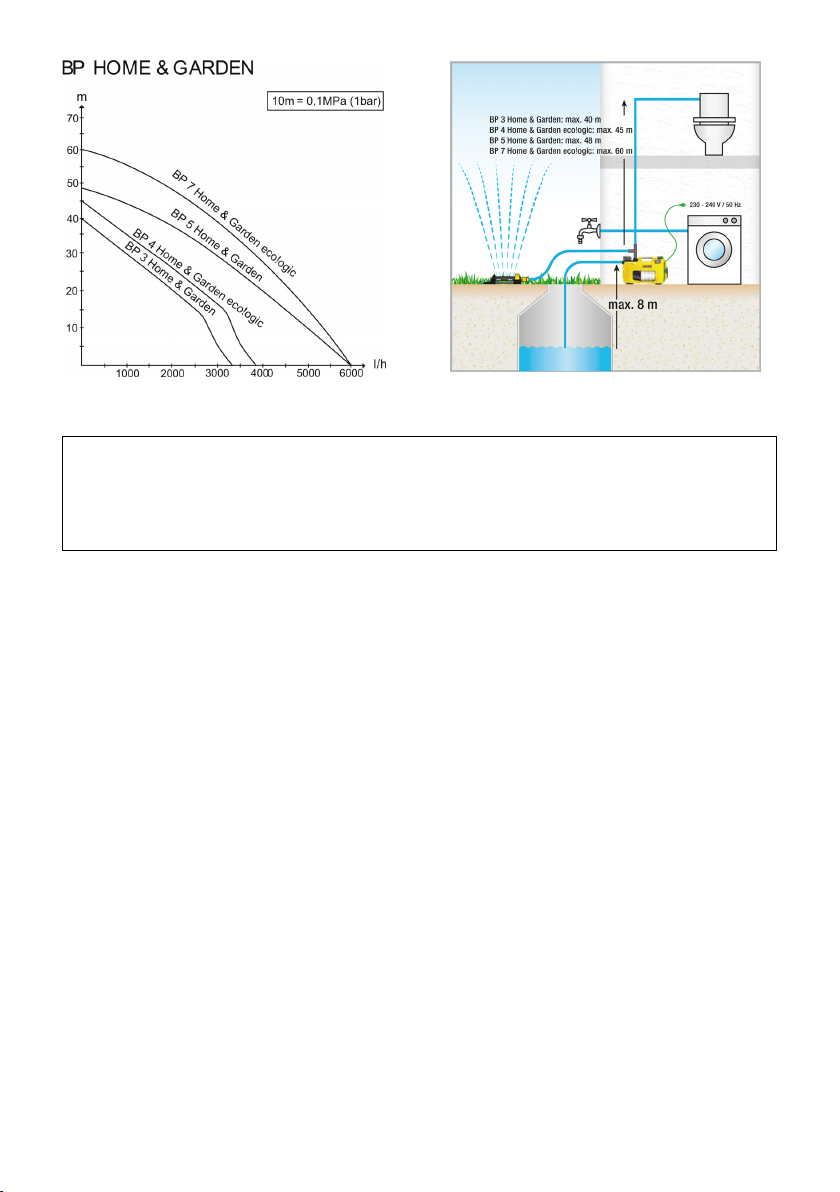

Die mögliche Fördermenge ist umso größer:
- je geringer die Ansaug- und Förderhöhen sind.
- je größer die Durchmesser der verwendeten Schläuche sind.
- je kürzer die verwendeten Schläuche sind.
- je weniger Druckverlust das angeschlossene Zubehör verursacht.
16 DE

– 13
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
EG-Konformitätserklärung
Produkt: Pumpe
Typ: 1.645-xxx
Einschlägige EG-Richtlinien
2006/95/EG
2004/108/EG
2000/14/EG
2011/65/EU
Angewandte harmonisierte Normen
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–41
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
EN 50581
Angewandtes Konformitätsbewer-
tungsverfahren
2000/14/EG: Anhang V
BP3 G, BP3 G Set +,BP3 H&G
Gemessen: 73
Garantiert: 76
BP4 H&G eco
Gemessen: 75
Garantiert: 78
BP5 H&G
Gemessen: 74
Garantiert: 77
BP7 H&G eco
Gemessen: 73
Garantiert: 76
CEO Head of Approbation
17DE

English
– 1
Dear Customer,
Please read and comply with
these instructions prior to the
initial operation of your appli-
ance. Retain these operating
instructions for future
reference or for subsequent
possessors.
This appliance has been designed for use
in private households and is not intended
for commercial use.
The manufacturer is not responsible for any
damages that may occur on account of im-
proper use or wrong operations.
The appliance is mainly intended for the
use within the house and garden.
The house & garden pumps switch on and
off automatically in case of water demand.
Thus, they are suitable for both the use in
the garden and applications inside the
house. They can be perfectly used to sup-
ply washing machines or toilet flushing
mechanisms inside the house with water,
e.g. in combination with a cistern. Moreo-
ver, the constant operating pressure of the
pumps also ensures reliable garden irriga-
tion.
Caution
When using the pump for pressure amplifi-
cation, the maximum admissible internal
pressure of 6 bar (on the delivery side)
must not be exceeded. The inlet pressure
to be increased and the pump pressure add
up.
Example:
Pressure at the tap = 1 bar and the max
pressure of the BP 3 Home & Garden =
4.0 bar amount to a total pressure of
5.0 bar.
Used water
Well water
Water source
Rain water
Water from swimming pool (provided
the dosing of additives is proper)
몇Warning
Caustic, slightly inflammable and other ex-
plosive substances such as petrol, petrole-
um, diluted nitrogen, greases, oils, salt wa-
ter and waste water from toilets as well as
sludgy water that has a slower flow capaci-
ty than water, should not be transported us-
ing the pump. The temperature of the deliv-
ered liquid must not exceed 35 °C.
The appliance is not suitable for a continu-
ous pump operation (e.g. lifting device,
fountain pump).
The packaging material can be recy-
cled. Please do not place the pack-
aging into the ordinary refuse for dis-
posal, but arrange for the proper re-
cycling.
Old appliances contain valuable ma-
terials that can be recycled. Please
arrange for the proper recycling of
old appliances. Please dispose your
old appliances using appropriate
collection systems.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
Contents
General information . . . . . . . . . EN . . .1
Safety instructions . . . . . . . . . . EN . . .2
Operation . . . . . . . . . . . . . . . . . EN . . .3
Maintenance and Care. . . . . . . EN . . .5
Transport . . . . . . . . . . . . . . . . . EN . . .5
Storage. . . . . . . . . . . . . . . . . . . EN . . .6
Special accessories . . . . . . . . . EN . . .6
Troubleshooting . . . . . . . . . . . . EN . . .8
Notes on the operation. . . . . . . EN . .10
Technical specifications . . . . . . EN . .11
EC Declaration of Conformity. . EN . .13
General information
Proper use
Approved fluids that can be drained:
Environmental protection
18 EN

– 2
The warranty terms published by the rele-
vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man-
ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
Danger
For an immediate danger which can lead to
severe injuries or death.
몇Warning
For a possibly dangerous situation which
could lead to severe injuries or death.
Caution
For a possibly dangerous situation which
can lead to minor injuries or property dam-
age.
Danger of death
Violating these safety instructions may re-
sult in death through electrocution.
Check the power cord with mains plug
for damage before every use. If the
power cord is damaged, please arrange
immediately for the exchange by an au-
thorized customer service or a skilled
electrician.
All electrical sockets should be fixed in
an area that is protected against floods.
Unsuitable electrical extension cables
can be hazardous. Only use electrical
extension cables outdoors which have
been approved and labelled for this pur-
pose and have an adequate cable
cross-section.
The mains plug and the coupling of an
extension cable must be watertight and
must never lie in water. Moreover, the
coupling may never lie on the ground.
The use of cable reels that ensure that
the sockets are at least 60 mm above
the ground is recommended.
Do not use the power cord to carry/
transport the machine.
To separate the machine from the
mains, pull the plug and not the power
cord.
Do not scrape the power cord across
sharp edges and ensure that it does not
get pressed.
Install the appliance in a safe position at
a place protected against flooding.
Do not operate the appliance continu-
ously in rain or during humid weather.
The voltage indicated on the type plate
must correspond to the voltage of the
electrical source.
To avoid risks, all repairs and replace-
ment of spare parts may only be carried
out by the authorised customer service
personnel.
The water in the pump heats up if there
is no water supply or the pressure side
is closed and can cause injury if it flows
out!
The pump may be operated for maxi-
mum 3 minutes in this operating status.
Do not use this pump as an immersion
pump.
When using the pump near to pools,
garden ponds or fountains, observe a
minimum distance of 2m and safeguard
the device against slipping into the wa-
ter.
Follow the rules for electrical safety of
equipment:
Only operate pumps near to pools, gar-
den ponds or fountains, if they are
equipped with an earth leakage circuit
breaker with a nominal error current of
max. 30 mA. It is not permitted to acti-
vate the pump, if persons are in the pool
or garden pond.
Warranty
Symbols in the operating
instructions
Safety instructions
19EN

– 3
For safety reasons, we recommend that
you operate the appliance only via a
earth-leakage circuit breaker (max. 30
mA).
The electrical connection of the system
may only be performed by a qualified
electrician. Please follow the respective
national regulations!
In Austria pumps to be used in swim-
ming pools and garden ponds should
be equipped with a fixed connection line
according to ÖVE B/EN 60555 Part 1 to
3; power supply should be via a ÖVE-
tested isolating transformer whereby
the secondary nominal voltage should
not exceed 230V.
This appliance is not intended for use
by persons with limited physical, senso-
ry or mental capacities or lacking expe-
rience and/or skills, unless such per-
sons are accompanied and supervised
by a person in charge of their safety or
they have received precise instructions
on the use of this appliance and have
understood the resulting risks.
Children may only use this appliance if
they are over the age of 8 and super-
vised by a person in charge of their
safety, or if they have received instruc-
tions on the use of this appliance and
have understood the resulting risks.
Children must not play with this appli-
ance.
Supervise children to prevent them
from playing with the appliance.
Cleaning and user maintenance must
not be performed by children without
supervision.
Caution
Water that has been delivered with this
appliance is no drinking water!
Caution
Create stability for the appliance prior to
any work on or with the appliance to pre-
vent accidents or damage.
The stability of the appliance is warranted
when it is placed onto an even surface.
With the ON/OFF switch the following three
operating conditions can be switched:
In the automatic mode the house & garden
pumps automatically maintain the pressure
in the system. If the pressure falls below
approx. 0.13 MPa (1.3 bar), the pump is
started. The pump is running as long as the
flow rate
> is approx. 60 l/h. If the withdrawal of water
is completed, the pump goes into the stand-
by mode after a short stopping time. The
system is now under pressure. In case of
water withdrawal and the resulting loss of
pressure the pump starts again.
The eco!logic models do not con-
sume energy in the stand-by mode
(input power = 0 W).
Prerequisites for the appliance's
stability
Operation
Settings
Switch position I/On
Continuous operation
Switch position 0/Off
Off
Switch position Auto
Automatic mode
System operation
20 EN
