Kärcher SDP 5000 User manual

Register and win!
www.kaercher.com
SDP 5000
SCP 5000
59629320 10/12
Deutsch 5
English 11
Français 17
Italiano 23
Nederlands 29
Español 35
Português 41
Dansk 47
Norsk 53
Svenska 59
Suomi 65
Ελληνικά 71
Türkçe 77
Русский 83
Magyar 89
Čeština 95
Slovenščina 101
Polski 107
Româneşte 113
Slovenčina 119
Hrvatski 125
Srpski 131
Български 137
Eesti 143
Latviešu 149
Lietuviškai 155
Українська 161

2

3

6.997-347.0 / 6.997-346.0 6.997-359.0
4

– 1
Sehr geehrter Kunde,
Lesen Sie vor der ersten Be-
nutzung Ihres Gerätes diese
Betriebsanleitung und handeln Sie danach.
Bewahren Sie diese Betriebsanleitung für
späteren Gebrauch oder für Nachbesitzer
auf.
Dieses Gerät wurde für den privaten Ge-
brauch entwickelt und ist nicht für die Bean-
spruchungen des gewerblichen Einsatzes
vorgesehen.
Der Hersteller haftet nicht für eventuelle
Schäden, die durch nicht bestimmungsge-
mäßen Gebrauch oder falsche Bedienung
verursacht werden.
Das Gerät ist vorwiegend zum Entwässern
bei Überschwemmungen, aber auch zum
Um- und Auspumpen von Behältern, zur
Wasserentnahme aus Brunnen und
Schächten, sowie zum Entwässern von
Booten und Yachten bestimmt, sofern es
sich um Süßwasser handelt.
SCP 5000 (Klarwasserpumpe)
Wasser mit einem Verschmutzungs-
grad bis Korngrösse 5mm
Schwimmbadwasser (bestimmungsge-
mäße Dosierung der Additive voraus-
gesetzt)
Waschlauge
SDP 5000 (Schmutzwasserpumpe)
Wasser mit einem Verschmutzungs-
grad bis Korngrösse 20mm
alle Förderflüssigkeiten der Pumpe
SCP 5000
몇Achtung
Das Gerät ist nicht für den ununterbro-
chenen Pumpbetrieb (z.B. Dauerum-
wälzbetrieb im Teich) oder als
stationäre Installation (z.B. Hebeanla-
ge, Springbrunnenpumpe) geeignet.
Nicht gefördert werden dürfen ätzende,
leicht brennbare oder explosive Stoffe
(z.B. Benzin, Petroleum, Nitroverdün-
nung), Fette, Öle, Salzwasser und Ab-
wasser aus Toilettenanlagen und
verschlammtes Wasser, das eine gerin-
gere Fließfähigkeit als Wasser hat. Die
Temperatur der geförderten Flüssigkeit
darf 35°C nicht überschreiten.
Die Verpackungsmaterialien sind re-
cyclebar. Bitte werfen Sie die Verpa-
ckungen nicht in den Hausmüll,
sondern führen Sie diese einer Wie-
derverwertung zu.
Altgeräte enthalten wertvolle recy-
clingfähige Materialien, die einer
Verwertung zugeführt werden soll-
ten. Bitte entsorgen Sie Altgeräte deshalb
über geeignete Sammelsysteme.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
Inhaltsverzeichnis
Inhaltsverzeichnis. . . . . . . . DE . . .1
Allgemeine Hinweise . . . . . DE . . .1
Sicherheitshinweise . . . . . . DE . . .2
Inbetriebnahme . . . . . . . . . DE . . .3
Betrieb . . . . . . . . . . . . . . . . DE . . .3
Betrieb beenden. . . . . . . . . DE . . .3
Pflege, Wartung . . . . . . . . . DE . . .3
Transport . . . . . . . . . . . . . . DE . . .4
Lagerung . . . . . . . . . . . . . . DE . . .4
Sonderzubehör. . . . . . . . . . DE . . .4
Hilfe bei Störungen. . . . . . . DE . . .5
Technische Daten. . . . . . . . DE . . .6
Allgemeine Hinweise
Bestimmungsgemäße Verwendung
Zugelassene Förderflüssigkeiten:
Umweltschutz
5DE

– 2
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Lebensgefahr
Bei Nichtbeachtung der Sicherheitshinwei-
se besteht Lebensgefahr durch elektri-
schen Strom!
Anschlussleitung mit Netzstecker vor
jedem Betrieb auf Schäden prüfen. Be-
schädigte Anschlussleitung unverzüg-
lich durch autorisierten Kundendienst/
Elektro-Fachkraft austauschen lassen.
Alle elektrischen Steckerverbindungen
sind im überflutungssicheren Bereich
anzubringen.
Ungeeignete Verlängerungsleitungen
können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlän-
gerungsleitungen mit ausreichendem
Leitungsquerschnitt.
Stecker und Kupplung einer verwende-
ten Verlängerungsleitung müssen
spritzwassergeschützt sein.
Das Netzanschlusskabel und das Kabel
des Niveauschalters nicht zum Trans-
portieren oder Befestigen des Gerätes
benutzen.
Nicht am Netzanschlusskabel, sondern
am Stecker ziehen, um das Gerät vom
Netz zu trennen.
Das Netzanschlusskabel nicht über
scharfe Kanten ziehen und nicht ein-
quetschen.
Die angegebene Spannung auf dem
Typenschild muss mit der Spannung
der Stromquelle übereinstimmen.
Um Gefährdungen zu vermeiden, dür-
fen Reparaturen und der Einbau von
Ersatzteilen nur vom autorisierten Kun-
dendienst durchgeführt werden.
Elektrische Schutzeinrichtungen be-
achten:
Beim Auspumpen von Schwimmbe-
cken, Gartenteichen und Springbrun-
nen dürfen Tauchpumpen nur über
einen Fehlerstromschutzschalter mit ei-
nem Nennfehlerstrom von max. 30mA
betrieben werden. Wenn sich Personen
im Schwimmbecken oder Gartenteich
befinden, darf die Pumpe nicht betrie-
ben werden.
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30mA) zu betreiben.
Der elektrische Anschluss darf nur von
einer Elektrofachkraft vorgenommen
werden. Die nationalen Bestimmungen
hierzu sind unbedingt zu beachten!
In Österreich müssen Pumpen zum
Gebrauch in Schwimmbecken und Gar-
tenteichen, die mit einer festen An-
schlussleitung ausgestattet sind, nach
ÖVE B/EN 60555 Teil 1 bis 3, über ei-
nen ÖVE-geprüften Trenn-Transforma-
tor gespeist werden, wobei die
Nennspannung sekundär 230V nicht
überschreiten darf.
Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sen-
sorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder man-
gels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Si-
cherheit zuständige Person beaufsich-
tigt oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist. Kinder
sollten beaufsichtigt werden, um sicher-
zustellen, dass sie nicht mit dem Gerät
spielen.
Garantie
Sicherheitshinweise
6 DE

– 3
Vor Inbetriebnahme der Pumpe sind unbe-
dingt die Sicherheitshinweise zu beachten!
Bitte beachten, dass der „Typenschild“ Auf-
kleber keinesfalls von der Pumpe entfernt
werden darf. Nach Entfernen des Aufkle-
bers wird keine Garantie mehr für die Dicht-
heit der Pumpe gewährt.

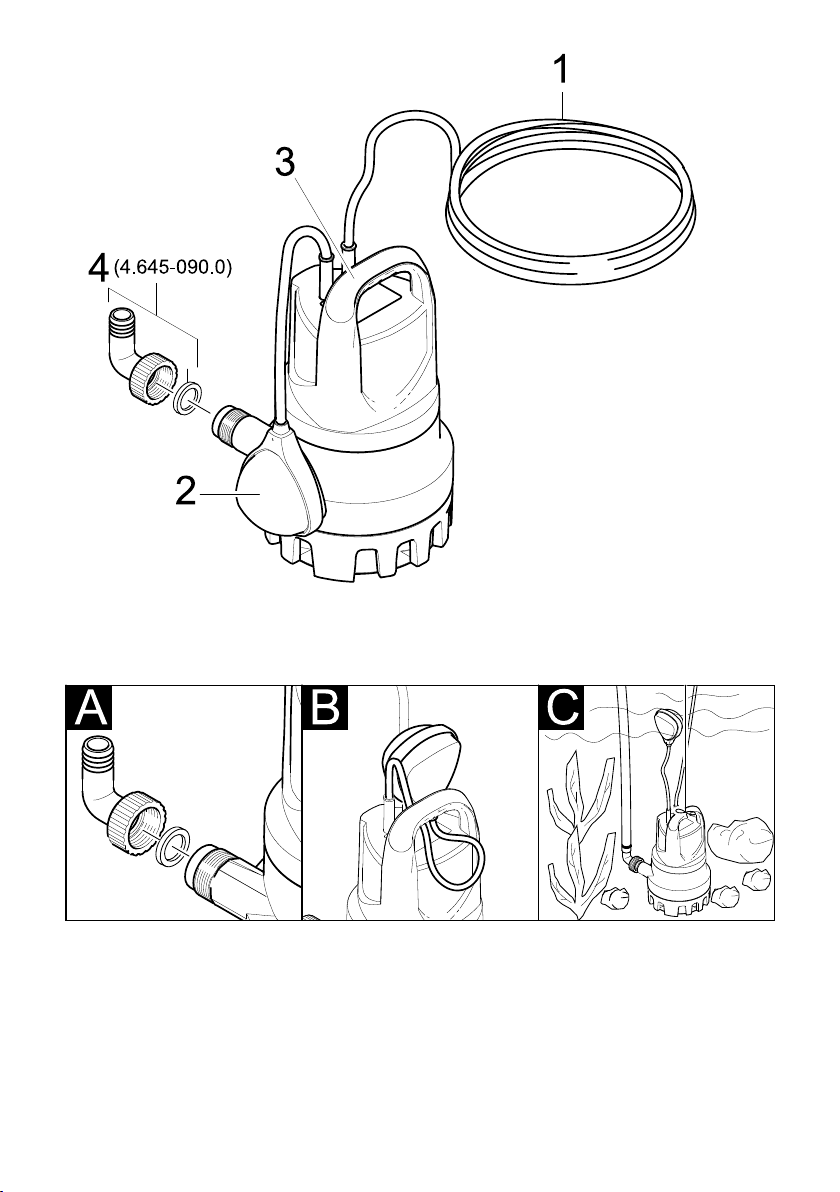

1 Netzanschlusskabel mit Stecker
2 Niveauschalter
3 Tragegriff
4 Schlauchanschluss 1“(25,4mm) mit
Flachdichtung
Abbildung
Schlauchanschluss auf die Pumpe
schrauben und darauf achten, dass die
Flachdichtung im Schlauchanschluss
montiert ist.
Hinweis
Je kürzer die Schlauchlänge, desto höher
die Förderleistung.
Schlauch auf Schlauchanschluss
schieben und mit geeigneter Schlauch-
klemme befestigen.
Im Automatikbetrieb ist die Schalthöhe
bereits durch die Länge des Niveau-
schalterkabels vordefiniert.
Abbildung
Bei manuellen Betrieb Niveauschalter
nach oben (Kabel nach unten) ausrich-
ten. Tipp: Kabel des Niveauschalters
als Schlaufe durch den Tragegriff schie-
ben und den Niveauschalter wie abge-
bildet positionieren.
Abbildung
Pumpe standsicher auf festem Unter-
grund in der Förderflüssigkeit aufstellen
oder durch ein am Tragegriff befestig-
tes Seil eintauchen.
Der Ansaugbereich darf nicht durch
Verunreinigungen ganz oder teilweise
blockiert werden.
Damit die Pumpe selbstständig ansaugt,
muss der Flüssigkeitsstand mindestens
3cm (SCP 5000), bzw. 8cm (SDP 5000) be-
tragen.
Netzstecker in Steckdose stecken.
Im Automatikbetrieb steuert der Ni-
veauschalter den Pumpvorgang automa-
tisch. Erreicht der Flüssigkeitsstand eine
bestimmte Höhe, wird die Pumpe einge-
schaltet.
Sinkt der Flüssigkeitsstand auf ein be-
stimmtes Niveau, wird die Pumpe ausge-
schaltet.
Die Bewegungsfreiheit des Niveauschal-
ters muss gewährleistet sein.
Im manuellen Betrieb bleibt die Pumpe
ständig eingeschaltet.
Hinweis:
Trockenlauf führt zu erhöhtem Verschleiß,
Pumpe im manuellen Betrieb nicht unbe-
aufsichtigt lassen. Bei Trockenlauf Pumpe
innerhalb von 3 Minuten abschalten.
Die Pumpe nach jedem Gebrauch mit
klarem Wasser durchspülen.
Insbesondere nach der Förderung von
chlorhaltigem Wasser oder anderen
Flüssigkeiten, die Rückstände hinter-
lassen.
Hinweis
Verschmutzungen können sich ablagern
und zu Funktionsstörungen führen.
Netzstecker aus Steckdose ziehen.
Das Gerät ist wartungsfrei.
Inbetriebnahme
Gerätebeschreibung
Vorbereiten
Betrieb
Automatikbetrieb
Manueller Betrieb
Betrieb beenden
Pflege, Wartung
Wartung
7DE

– 4
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den beim Transport das Gewicht des Gerä-
tes beachten (siehe technische Daten).
Gerät am Tragegriff hochheben und tra-
gen.
Gerät gegen Verrutschen und Kippen
sichern.
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe tech-
nische Daten).
Gerät an einem frostfreien Ort aufbe-
wahren.
Transport
Transport von Hand
Transport in Fahrzeugen
Lagerung
Gerät aufbewahren
Sonderzubehör
Die Abbildungen der nachfolgend aufgeführten Sonderzubehöre finden Sie auf Seite 4
dieser Anleitung.
6.997-346.0 Saugschlauch Me-
terware 1“ (25,4
mm), 25 m
Vakuumfester Spiralschlauch zum Zuschneiden
von individuellen Schlauchlängen.
6.997-359.0 Pumpenanschluss-
stück G1 (33,3 mm)
inkl. Rückschlag-
ventil
Passend für 3/4“ (19 mm) oder 1“ (25,4 mm)
Schläuche. Mit G1 (33,3 mm) Anschlussgewinde.
Rückschlagventil anstatt der Flachdichtung einset-
zen, um den Rücklauf des Wassers in die Pumpe
zu verhindern.
8 DE

– 5
Hilfe bei Störungen
몇Achtung
Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen
nur vom autorisierten Kundendienst durchgeführt werden.
Störung Ursache Behebung
Pumpe läuft aber fördert
nicht
Luft in der Pumpe Netzstecker der Pumpe
mehrmals ein- und ausste-
cken, bis Flüssigkeit ange-
saugt wird
Ansaugbereich verstopft Netzstecker ziehen und An-
saugbereich reinigen.
(nur bei manuellem Betrieb)
Wasserspiegel unter Min-
destwasserstand
Pumpe wenn möglich tiefer
in Förderflüssigkeit eintau-
chen oder wie im Kapitel
Vorbereiten (Automatischer
Betrieb) beschrieben vorge-
hen
Pumpe läuft nicht an oder
bleibt während des Betriebs
plötzlich stehen
Stromversorgung unterbro-
chen
Sicherungen und elektri-
sche Verbindungen prüfen.
Thermoschutzschalter hat
Pumpe wegen Überhitzung
abgeschaltet
Netzstecker ziehen, Pumpe
abkühlen lassen, Ansaug-
bereich reinigen, Trocken-
lauf verhindern.
Schmutzpartikel im Ansaug-
bereich eingeklemmt
Netzstecker ziehen und An-
saugbereich reinigen.
Niveauschalter stoppt Pum-
pe
Position des Niveauschal-
ters überprüfen.
Förderleistung nimmt ab Ansaugbereich verstopft Netzstecker ziehen und An-
saugbereich reinigen.
Förderleistung zu gering Förderleistung der Pumpe
ist abhängig von Förderhö-
he, Schlauchdurchmesser
und Schlauchlänge
Max. Förderhöhe beachten,
siehe technische Daten,
ggf. anderen Schlauch-
durchmesser oder andere
Schlauchlänge wählen.
9DE

– 6
Technische Änderungen vorbehalten!

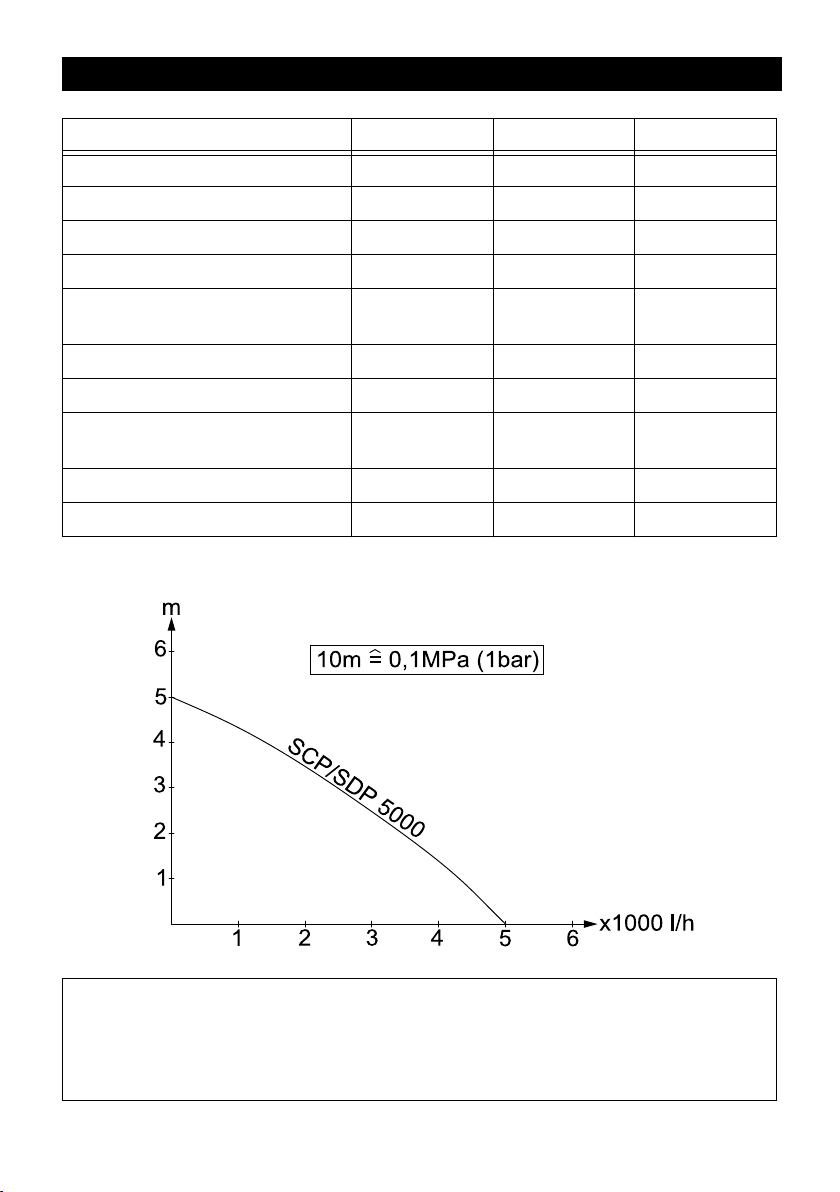

Technische Daten
SCP 5000 SDP 5000
Spannung V 230 - 240 230 - 240
Stromart Hz 50 50
Leistung Pnenn W 220 250
Max. Fördermenge l/h 5000 5000
Max. Druck MPa
(bars)
0,05
(0,5)
0,05
(0,5)
Max. Förderhöhe m 5 5
Max. Eintauchtiefe m 7 7
Max. Korngröße der förderbaren
Schmutzpartikel
mm 5 20
Max. Feststoffgehalt im Wasser kg/m32,0 10,0
Gewicht kg 3,8 4,0
Die mögliche Fördermenge ist umso größer:
- je geringer die Ansaug- und Förderhöhen sind
- je größer die Durchmesser der verwendeten Schläuche sind
- umso kürzer die verwendeten Schläuche sind
- je weniger Druckverlust das angeschlossene Zubehör verursacht
10 DE

– 1
Dear Customer,
Please read and comply with
these instructions prior to the
initial operation of your appliance. Retain
these operating instructions for future refer-
ence or for subsequent possessors.
This appliance has been designed for use
in private households and is not intended
for commercial use.
The manufacturer is not responsible for any
damages that may occur on account of im-
proper use or wrong operations.
The appliance is to be mainly used for re-
moving water from flooded areas but also
for repumping or pumping out containers,
for removing water from wells and shafts as
well for removing water from boats and
yachts, as long as it is fresh water.
SCP 5000 (clear water pump)
Water with a impurities up to a maxi-
mum grain size of 5mm
Water from swimming pool (provided
the dosing of additives is proper)
Washing lye
SDP 5000 (Dirty water pump)
Water with a impurities up to a maxi-
mum grain size of 20mm
all transportable fluids of the SCP 5000
pump
몇Caution
The appliance is not suitable for contin-
uous pump operation (e.g. continuous
circulation in a pond) or as a stationary
installations (such as a lifting device,
fountain pump).
Caustic, slightly inflammable and other
explosive substances such as petrol,
petroleum, diluted nitrogen, greases,
oils, salt water and waste water from
toilets as well as sludgy water that has
a slower flow capacity than water,
should not be transported using the
pump. The temperature of the trans-
ported fluids should not exceed 35°C.
The packaging material can be recy-
cled. Please do not place the pack-
aging into the ordinary refuse for disposal,
but arrange for the proper recycling.
Old appliances contain valuable ma-
terials that can be recycled. Please
arrange for the proper recycling of
old appliances. Please dispose your old ap-
pliances using appropriate collection sys-
tems.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
The warranty terms published by the rele-
vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man-
ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
Contents
Contents. . . . . . . . . . . . . . . EN . . .1
General information . . . . . . EN . . .1
Safety instructions . . . . . . . EN . . .2
Start up. . . . . . . . . . . . . . . . EN . . .2
Operation . . . . . . . . . . . . . . EN . . .3
Finish operation . . . . . . . . . EN . . .3
Maintenance and Care. . . . EN . . .3
Transport . . . . . . . . . . . . . . EN . . .4
Storage. . . . . . . . . . . . . . . . EN . . .4
Special accessories . . . . . . EN . . .4
Troubleshooting . . . . . . . . . EN . . .5
Specifications . . . . . . . . . . . EN . . .6
General information
Proper use
Approved fluids that can be drained:
Environmental protection
Warranty
11EN

– 2
Danger of death
Violating these safety instructions may re-
sult in death through electrocution.
Check the power cord with mains plug
for damage before every use. If the
power cord is damaged, please arrange
immediately for the exchange by an au-
thorized customer service or a skilled
electrician.
All electrical sockets should be fixed in
an area that is protected against floods.
Unsuitable extension cables can be
hazardous. Only use extension cables
outdoors which have been approved for
this purpose and labelled with a suffi-
cient cable cross-section.
The plug and coupling of the extension
cable used must be spray watertight.
Do not use the mains cable or the cable
of the level sensor to transport or fasten
the appliance.
To separate the machine from the
mains, pull the plug and not the power
cord.
Do not scrape the power cord across
sharp edges and ensure that it does not
get pressed.
The voltage indicated on the type plate
must correspond to the voltage of the
electrical source.
To avoid risks, all repairs and replace-
ment of spare parts may only be carried
out by the authorised customer service
personnel.
Follow the rules for electrical safety of
equipment:
When pumping out swimming pools,
garden ponds and fountains, only using
a earth-leakage circuit breaker with a
nominal leakage current of max. 30 mA
with the immersion pump. Do not oper-
ate the pump if there are persons locat-
ed in the swimming pool or the garden
pond.
For safety reasons, we recommend that
you operate the appliance only via a
earth-leakage circuit breaker (max. 30
mA).
The electrical connection of the system
may only be performed by a qualified
electrician. Please follow the respective
national regulations!
In Austria pumps to be used in swim-
ming pools and garden ponds should
be equipped with a fixed connection line
according to ÖVE B/EN 60555 Part 1 to
3; power supply should be via a ÖVE-
tested isolating transformer whereby
the secondary nominal voltage should
not exceed 230V.
This device is not intended for use by
persons (including children) with re-
duced physical, sensory or mental abil-
ities or lacking experience and/or
knowledge, unless they are supervised
by a person responsible for their safety
or are instructed by these persons on
the use of the device. Children should
be supervised, to ensure that they do
not play with the device.
Please follow the safety instructions before
start-up!
Please keep in mind that the label "Name-
plate" may not be removed from the pump.
If the label is removed, there will be no
more warranty for the tightness of the
pump.
1 Power cord with plug
2 Level sensor
3 Carrying handle
4 Hose connection 1" (25.4 mm) with flat
seal
Safety instructions
Start up
Description of the Appliance
12 EN

– 3
Illustration
Screw the hose connection onto the
pump and make sure that the flat seal is
installed in the hose connection.
Note
The shorter the hose, the higher the feed
rate.
Push the hose on the hose connection
and fasten it with appropriate hose clip
In automatic mode, the switching height
is already predefined by the length of
the level sensor cable.
Illustration
In manual operations mode, align the
level sensor upward (cable pointing
downward). Tip: Push the cable of the
level sensor like a loop through the han-
dle and position the level sensor as
shown.
Illustration
Place the pump on a level, stabile sur-
face in the liquid to be transported, en-
sure that it is standing firmly or immerse
it using a rope tied to the handle.
The suction area should not be blocked
fully or partially through the impurities.
The fluid level must be at least 3 cm (SCP
5000) or 8 cm (SCDP 5000) for the pump to
suck in automatically.
Insert the mains plug into the socket.
In the automatic mode, the level switch au-
tomatically controls the pumping opera-
tions. The pump starts when the fluid level
reaches a certain height.
The pump is shut off starts when the fluid
level falls to a certain level.
Ensure that the level sensor is not obstruct-
ed in any way.
In manual opertions the pump remains
switched on continuously.
Note:
Dry run leads to increased wear and tear;
do not leave the pump unattended when it
is running. Switch off the pump within 3
minutes of dry running.
Rinse the pump with clean water after
use.
Especially after running chlorinated wa-
ter or other liquids that leave residue
behind.
Note
Contaminations can accumulate and lead
to malfunctions.
Disconnect the main plug from the
socket.
The appliance is maintenance-free.
Preparing the Appliance
Operation
Automatic operation
Manual operation
Finish operation
Maintenance and Care
Maintenance
13EN

– 4
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
during transport (see Specifications).
Lift appliance by the carrying handle
and carry it.
Secure the appliance against shifting
and tipping over.
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
when selecting a storage location for it (see
Specifications).
Store the appliance in a frost free area.
Transport
When transporting by hand
When transporting in vehicles
Storage
Storing the Appliance
Special accessories
The figures of the following special accessories can be found on page 4 of these instruc-
tions.
6.997-346.0 Suction hose, by the
meter, 1" (25.4mm)
25 m
Vacuum-tight spiral hose, to be cut into individual
lengths.
6.997-359.0 Pump connection
G1 (33.3 mm) incl.
Check valve
Suitable for 3/4“ (19 mm) or 1“ (25.4 mm) hoses.
With G1“ (33.3 mm) threaded connection. Insert the
backflow valve instead of the flat seal to prevent the
water from returning into the pump.
14 EN

– 5
Troubleshooting
몇Caution
To avoid risks, all repairs and replacement of spare parts may only be carried out by the
authorised customer service personnel.
Fault Cause Remedy
Pump runs but does not
transport
Air in the pump Plug in/ pull out the mains
plug of the pump a few
times till the fluid gets
sucked
Suction area blocked Pull out the mains plug and
clean the suction area
(only in manual mode) Wa-
ter level below the minimum
water level
Where possible, immerse
the pump deeper into the
liquid or proceed according
to the instructions in the
chapter describing the prep-
arations necessary for auto-
matic operation
Pump does not run or sud-
denly comes to a standstill
during operations
Power supply interrupted Check fuses and electrical
connections
Thermal protection switch
has switched off the pump
due to over-heating
Pull out the mains plug, let
the pump cool down, clean
the suction area, prevent
dry running
Dirt particles have got
jammed into the suction
area
Pull out the mains plug and
clean the suction area
Pump operation stopped by
sensor
Check position of level sen-
sor
Pumping capacity is reduc-
ing
Suction area blocked Pull out the mains plug and
clean the suction area
Pumping capacity too low The pumping capacity de-
pends on the flow height,
hose diameter and hose
length.
Keep max. flow height, see
technical data. If necessary,
select a different hose diam-
eter or hose length.
15EN

– 6
Subject to technical modifications!
Specifications
SCP 5000 SDP 5000
Voltage V 230 - 240 230 - 240
Current type Hz 50 50
Output Pnom W 220 250
Max. flow rate l/h 5000 5000
Max. pressure MPa
(bars)
0,05
(0,5)
0,05
(0,5)
Max. flow height m 5 5
Max. immersion depth m 7 7
Max. grain size of the dirt particles
that can be transported
mm 5 20
Max. solid content in the water kg/m32,0 10,0
Weight kg 3,8 4,0
The possible feed volume is even larger:
- the lower the suction and flow heights
- the larger the diameter of the hoses used
- the shorter the hoses used are
- the lower the pressure loss caused by the connected accessories
16 EN

– 1
Cher client,
Lisez attentivement ce mode
d’emploi avant la première uti-
lisation de l’appareil et respectez les
conseils y figurant. Conservez ce mode
d’emploi pour une utilisation ultérieure ou
un éventuel repreneur de votre matériel.
Cet appareil ne doit être utilisé que pour un
usage domestique.
Le fabricant décline tout responsabilité en
cas de dommages issus d'une utilisation
non conforme ou incorrecte de l'appareil.
L'appareil est principalement destiné à la
purge d'inondations, mais aussi pour le
transvasage et la vidange de récipients,
pour prélever de l'eau dans des sources et
des puits ainsi que pour l'asséchage de ba-
teaux et de yachts, dans la mesure où il
s'agit d'eau douce.
SCP 5000 (pompe à eau claire)
de l'eau avec un degré de salissure
avec granulométrie jusqu'à 5 mm
Eau de piscine (dosage de l'additif se-
lon les dispositions imposé au préa-
lable)
Eau de lavage
SDP 5000 (pompe à eau sale)
de l'eau avec un degré de salissure
avec granulométrie jusqu'à 20mm
tous les fluides d'alimentation de la
pompe SCP 5000
몇Attention
L'appareil n'est pas approprié pour un
fonctionnement en pompe ininterrompu
(par ex. fonctionnement de circulation
permanent dans une pièce d'eau) ou en
installation stationnaire (par ex. installa-
tion de levage, pompe à fontaine).
Il est interdit de transporter des subs-
tances corrosives, facilement inflam-
mables ou explosives (par ex. essence,
pétrole, diluant pour laque cellulo-
sique), graisses, huiles, eau salée et
eaux usées en provenance des toilettes
et pour les eaux boueuses dont la fluidi-
té est inférieure à celle de l'eau. La tem-
pérature du fluide transporté ne doit pas
dépasser 35° C.
Les matériaux constitutifs de l’em-
ballage sont recyclables. Ne pas je-
ter les emballages dans les ordures
ménagères, mais les remettre à un sys-
tème de recyclage.
Les appareils usés contiennent des
matériaux précieux recyclables les-
quels doivent être apportés à un
système de recyclage. Pour cette raison,
utilisez des systèmes de collecte adéquats
afin d'éliminer les appareils usés.
Instructions relatives aux ingrédients
(REACH)
Les informations actuelles relatives aux in-
grédients se trouvent sous :
www.kaercher.com/REACH
Table des matières
Table des matières . . . . . . . FR . . .1
Consignes générales . . . . . FR . . .1
Consignes de sécurité . . . . FR . . .2
Mise en service . . . . . . . . . FR . . .3
Fonctionnement . . . . . . . . . FR . . .3
Fin de l'utilisation . . . . . . . . FR . . .3
Entretien, maintenance . . . FR . . .4
Transport . . . . . . . . . . . . . . FR . . .4
Stockage . . . . . . . . . . . . . . FR . . .4
Accessoires en option . . . . FR . . .4
Assistance en cas de panne FR . . .5
Caractéristiques techniques FR . . .6
Consignes générales
Utilisation conforme
Fluides d'alimentation autorisés :
Protection de l’environnement
17FR

– 2
Dans chaque pays, les conditions de ga-
rantie en vigueur sont celles publiées par
notre société de distribution responsable.
Les éventuelles pannes sur l’appareil sont
réparées gratuitement dans le délai de va-
lidité de la garantie, dans la mesure où
celles-ci relèvent d'un défaut matériel ou
d'un vice de fabrication. En cas de recours
en garantie, adressez-vous à votre reven-
deur ou au service après-vente agréé le
plus proche munis de votre preuve d'achat.
Danger de mort
Danger de mort par le courant électrique en
cas de non-respect des consignes de sécu-
rité !
Vérifier avant chaque utilisation que le
câble et la fiche mâle ne sont pas défec-
tueux. Un câble d’alimentation endom-
magé doit immédiatement être
remplacé par le service après-vente ou
un électricien agréé.
Toutes les connexions enfichées élec-
triques doivent être effectuées dans
une zone protégée contre les inonda-
tions.
Des rallonges non adaptées peuvent
présenter des risques. N'utiliser en
plein air que des rallonges homolo-
guées avec une section suffisante.
Les fiches mâles et les raccords des
câbles de rallonge utilisés doivent être
protégés contre les éclaboussures.
Ne pas utiliser le câble de raccorde-
ment au secteur et le câble du commu-
tation de niveau pour transporter ou
fixer l'appareil.
Pour débrancher l'appareil, tirer au ni-
veau de la fiche secteur et non sur le
câble d'alimentation.
Ne pas faire passer le câble d'alimenta-
tion sur des arêtes vives et ne pas le
coincer.
La tension indiquée sur la plaque signa-
létique de l'appareil doit correspondre à
celle de la prise.
Afin d'éviter tout danger, seul le service
après-vente agréé est habilité à effec-
tuer des réparations ou à monter des
pièces de rechanger sur l'appareil.
Respecter les dispositifs de sécurité
électriques :
Les pompes d'immersion peuvent être
exploitées dans les piscines, les étangs
de jardin et les fontaines uniquement
avec un disjoncteur à courant de défaut
d'une intensité nominale de max. 30mA
pour le pompage de vidage. Si des per-
sonnes se trouvent dans les piscines ou
l'étang de jardin, la pompe ne doit pas
être utilisée.
Pour des raisons de sécurité, nous re-
commandons fondamentalement que
l'appareil soit exploité avec un disjonc-
teur de courant de défaut (max. 30mA).
Le raccordement électrique doit être
exécuté uniquement par un électricien.
Respecter impérativement les disposi-
tions nationales pour cette opération !
En Autriche les pompes qui sont desti-
nées à une utilisation dans les piscines
et les étangs de jardin qui sont équipés
d'un conduite de raccordement fixe
doivent être, selon ÖVE B/EN 60555
parties 1 à 3, alimentés par un transfor-
mateur d'isolation contrôlé selon ÖVE,
la tension nominale secondaire ne de-
vant pas dépasser 230V.
Cet appareil n'est pas conçu pour être
utilisé par des personnes (y compris
des enfants) avec des capacités phy-
siques, sensorielles ou mentales limi-
tées ou manquant d'expérience et/ou
de connaissances, sauf si elles sont
surveillées par une personne respon-
sable de leur sécurité ou si elles en ob-
tiennent des instructions sur la manière
d'utiliser l'appareil. Les enfants doivent
être surveillés afin de s'assurer qu'ils ne
jouent pas avec l'appareil.
Garantie
Consignes de sécurité
18 FR

– 3
Avant la mise en service de la pompe, res-
pecter impérativement les consignes de
sécurité !
Prendre en compte que l'autocollant
„Plaque signalétique“ ne doit en aucun cas
être décollé de la pompe. La garantie pour
l'étanchéité de la pompe est annulée si l'au-
tocollant est décollé.
1 Câble d’alimentation avec fiche secteur
2 Commutateur de niveau
3 Poignée de transport
4 Raccordement tuyau 1" (25,4 mm) avec
joint plat
Illustration
Visser le raccordement de tuyau sur la
pompe et veiller que le joint plat soit
monté dans le raccordement de tuyau.
Remarque
Plus la longueur du flexible est courte, plus
la capacité de refoulement est élevée.
Enfoncer le tuyau sur le raccord du
tuyau et le fixer avec un collier de ser-
rage approprié
En mode automatique, la hauteur de
commutation est directement prédéfinie
par la longueur du câble de commuta-
teur de niveau.
Illustration
En fonctionnement manuel, mettre le
commutateur de niveau en position éle-
vée (câble vers le bas). Conseil : Pous-
ser le câble du commutateur de niveau
en boucle à travers la poignée de trans-
port et positionner le commutateur de
niveau de la manière représentée.
Illustration
Disposer la pompe sur un support so-
lide bien calée dans le fluide à transpor-
ter ou la plonger au moyen d'une corde
fixée sur la poignée de transport.
La zone d'aspiration ne doit pas être
bloquée ni partiellement ni complète-
ment par des impuretés.
Afin que la pompe aspire de manière auto-
nome, le niveau du fluide doit être d'au
moins 3 cm (SCP 5000) ou 8 cm (SDP
5000).
Brancher la fiche secteur dans une
prise de courant.
En fonctionnement automatique, le com-
mutateur de niveau dirige automatique-
ment le processus de pompage. Si le
niveau de fluide atteint une hauteur déter-
minée, la pompe est mise en service.
Si le niveau de liquide descend à un niveau
déterminé, la pompe est mise hors service.
La liberté de mouvement du commutateur
de niveau doit être garantie.
En mode manuel, la pompe reste enclen-
chée en permanence.
Remarque :
Un fonctionnement à sec est synonyme
d'usure supérieure, ne pas laisser la
pompe en fonctionnement manuel sans
surveillance. En cas de fonctionnement à
sec, couper la pompe dans les 3 minutes.
Rincer la pompe avec de l'eau claire
après chaque utilisation.
En particulier après le transport d'eau
contenant du chlore ou d'autres fluides
qui laissent des résidus.
Remarque
Les salissures peuvent se déposer et pro-
voquer des défauts de fonctionnement.
Débrancher la fiche secteur.
Mise en service
Description de l’appareil
Préparation
Fonctionnement
Fonctionnement automatique
Fonctionnement manuel
Fin de l'utilisation
19FR

– 4
L'appareil ne nécessite aucune mainte-
nance.
Attention
Afin d'éviter tout accident ou toute blessure
lors du transport, tenir compte du poids de
l'appareil (voir les caractéristiques tech-
niques).
Soulever l'appareil avec la poignée et le
porter.
Freiner l'appareil pour l'empêcher de
glisser et de basculer.
Attention
Afin d'éviter tout accident ou toute bles-
sure, tenir compte du poids de l'appareil
(voir les caractéristiques techniques) en
choisissant son emplacement pour le stoc-
kage.
Conserver l'appareil dans un lieu à l'abri
du gel.
Entretien, maintenance
Entretien
Transport
Transport manuel
Transport dans des véhicules
Stockage
Ranger l’appareil
Accessoires en option
Les illustrations des accessoires en option présentés ci-dessous se trouvent sur la page
4 de ce manuel.
6.997-346.0 Tuyau d'aspiration
au mètre 1“
(25,4mm) 25m
Tuyau spiralé résistant au vide pour la découpe de
longueurs de tuyau individuelles.
6.997-359.0 Elément de raccor-
dement de pompe
G1 (33,3mm) y com-
pris soupape anti-
retour
Convient aux tuyaux de 3/4“ (19 mm) ou 1“ (25,4
mm). Avec un filetage de raccord G1 (33,3 mm).
Mettre en place le clapet antiretour au lieu du joint
plat pour empêcher le retour de l'eau dans la
pompe.
20 FR
