Kaisai SILVER AG-100H6 User manual

PL
2
www.kaisai.com
Kurtyny
Powietrzne
Instrukcja obsługi i montażu
SI LVER AG -10 0 H6
SILVER AG-150H10
SILVER AG-200H14
Dziękujemy za zakup kurtyny powietrznej KAISAI.
Prosimy o zapoznanie się z instrukcją przed użyciem urządzenia.

PL
3
KURTYNY POWIETRZNE GRZEJĄCE
1. wProwADzenie
Kurtyny powietrzne, stanowiące element nowoczesnego wyposażenia wnętrza, stosuje się
wspólnie z systemami wentylacyjnymi i klimatyzacyjnymi, montując je przy wejściu do obiektów
użyteczności publicznej takich jak supermarkety, kina, sale konferencyjne, hotele, biura a także
warsztaty i magazyny. Kurtyny powietrzne stosowane są w celu powstrzymania napływu zimne-
go powietrza do wewnątrz pomieszczenia zimą lub ciepłego do klimatyzowanych pomieszczeń
latem. Dodatkową funkcją jest ochrona przed niechcianymi zapachami, napływem kurzu, pyłu
oraz owadami.
2. SYMBOLIKA URZĄDZEŃ
SILVER AG - 100 H6
Długość kurtyny
Moc nagrzewnicy
3. tyPoSzereG – wyMiAry inStALACyJne [mm]
MODEL A B C D E F G H I J
SILVER AG-100H6 1000
30
340 270 340
50 100 215 180 105SILVER AG-150H10 1500 569 270 569
SILVER AG-200H14 2000 847 210 847
PRZÓD WYMIAR
TYŁ

PL
4
www.kaisai.com
4. zALeCeniA inStALACyJne
Należy przestrzegać następujących zaleceń instalacyjnych:
4.1 Kurtynę należy montować do stabilnego podłoża, aby zapewnić pewne i bezpieczne zamo-
cowanie. Nieprawidłowe zamontowanie może być przyczyną powstawania wibracji, hałasu,
a także poluzowania urządzenia na montowanej ścianie.
4.2 Montaż urządzenia jest dozwolony tylko we wnętrzu pomieszczenia.

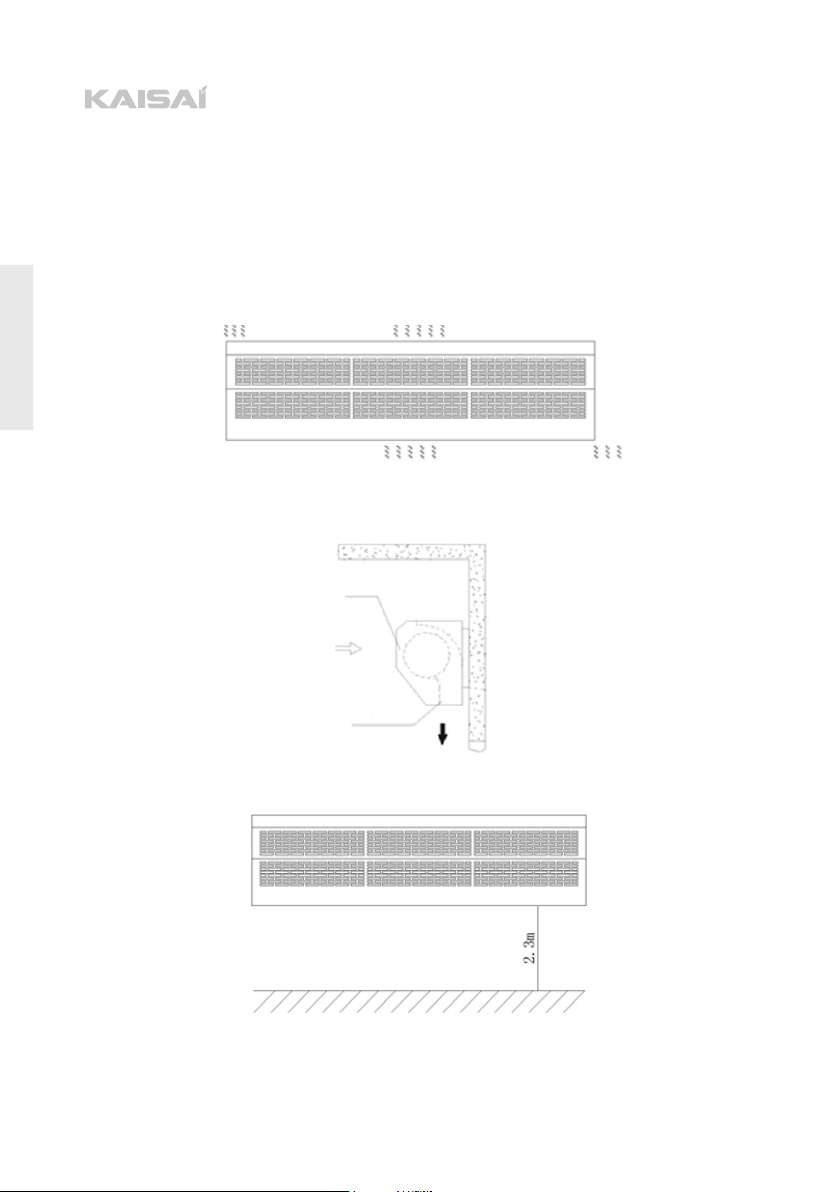

stRefa
zewnętrzna
stRefa
wewnętrzna
wlot powietrza
wylot powietrza
4.3 Minimalna wysokość montażowa to 2,3 metra od podłogi.

PL
5
KURTYNY POWIETRZNE GRZEJĄCE
4.4 Jeśli szerokość wejścia jest większa od długości urządzenia, zaleca się zainstalowanie
szeregowo dwóch lub większej liczby jednostek przy zachowaniu około 20-40 mm przerw mię-
dzy nimi.
4.5 Należy instalować urządzenie na dostarczonej w komplecie konsoli montażowej. Nie pozo-
stawiać szczeliny pomiędzy ścianą a urządzeniem. W przypadku montażu do sutu należy użyć
uchwytów sutowych.
4.6 Instalować urządzenie w miejscu, w którym nie będzie narażone na rozbryzgi wody, wpływy
pary wodnej oraz wybuchowych lub żrących gazów.

PL
6
www.kaisai.com
5. inStALACJA
5.1 Montaż do ściany betonowej:
5.1.1 Zdjęcie płyty montażowej.
Zdjąć części plastikowe zwalniając śruby na tylnej stronie głównego korpusu w celu zdjęcia płyty
montażowej.
płyta montażowa
śruba mocująca
5.1.2 Należy wywiercić otwory pod kołki rozporowe (ustalić ich położenie za pomocą płyty
montażowej), które należy umieścić we właściwych miejscach.
beton
5.1.3 Następnie przykręcić płytę montażową (zastosować kotwy do betonu, podkładki i nakręt-
ki zgodnie z poniższym rysunkiem).
płyta montażowa
nakrętka
podkładka sprężysta
podkładka

PL
7
KURTYNY POWIETRZNE GRZEJĄCE
5.1.4 Montaż urządzenia.
Oprzeć urządzenie o górną krawędź płyty montażowej i zatrzasnąć w pokazany niżej sposób.
Przykręcić śruby mocujące płytę montażową do kurtyny.
5.2 Montaż do ściany drewnianej
5.2.1 Należy zamocować płytę montażową za pomocą wkrętów.
wkręt do drewna
płyta montażowa
5.2.2 Wykonać czynność z punktu 5.1.4.

PL
8
www.kaisai.com
5.3. Montaż do sutu
5.3.1 Należy odłączyć płytę montażową od urządzenia (zob. 5.1.1).
płyta montażowa
śruba mocująca
5.3.2 Montaż uchwytów sutowych.
podkładka
podkładka sprężysta
nakrętka
5.3.3 Następnie założyć płytę montażową na przygotowane mocowania. Dokręcić płytę
montażową do uchwytów sutowych.
nakrętka
podkładka sprężysta
podkładka
płyta montażowa
5.3.4 Wykonać czynności opisane w punkcie 5.1.4 i zamocować urządzenie.

PL
9
KURTYNY POWIETRZNE GRZEJĄCE
5.4 Montaż nad sutem
5.4.1 Należy postępować tak jak w przypadku montażu do ściany betonowej.
5.4.2 Doprowadzić kanał powietrza zasysanego zgodnie z rysunkiem, lub zastosować tylko
kratkę czerpną do zainstalowania w sucie podwieszanym (z pominięciem kanału).
wlot
wylot
sufit
kanał powietrzny
6. PArAMetry teCHniCzne
MODEL
Średnica
wentylatora
(mm)
Napięcie
/Częst.
(V~/Hz)
Moc
silnika
(W)
Moc
nagrzewnicy
(KW)
Temp.
(K)
Max.
prędkość
powietrza
(m/s)
Przepływ
powietrza
(m3/h)
Waga
netto
(Kg)
Wymiary
(mm)
SILVER AG-100H6
115 400/50
180 6
45-55 7.5
1100 15.5 1000×180×215
SILVER AG-150H10 230 10 1900 21 1500×180×215
SILVER AG-200H14 330 14 2600 25 2000×180×215
Przekroje przewodów zasilających
Jedna faza (230V~ : L, N) Trzy fazy (400V~ : L1, L2, L3, N)
Moc nagrzewnicy (KW) 3 4 5 6 8 10 14 3 4 5 6 8 10 14
Przekrój przewodu (mm2) 1.5 2.5 4.0 6 10 1.0 1.5 2.5 4.0
Przekrój uziemienia (mm2) 0.75 1.0 1.0 1.5 2.5 2.5 4.0 0.75 0.75 0.75 0.75 1.0 1.0 2.5
pozycja moc

PL
10
www.kaisai.com
Schemat elektryczny
7. OBSŁUGA URZĄDZENIA
7.1 Należy włączyć zasilanie kurtyny.
A
7.2 Należy nacisnąć przycisk “ON/OFF” na pilocie i włączyć urządzenie. Pilot należy trzymać
pod kątem 60 stopni w stosunku do kurtyny w odległości nie większej niż 6 metrów. Bezpo-
średnio po włączeniu, urządzenie rozpocznie pracę w trybie bez ogrzewania powietrza oraz
“H” – wysokiej prędkości wentylatora. Aby zmienić na „L” - niską prędkość wentylatora należy
nacisnąć przycisk „COOL”. W trybie ogrzewania kolejne naciśnięcia przycisku “HEAT” spowo-
dują zmianę prędkości wentylatora pomiędzy “H” – wysoka prędkość oraz „L” - niską prędkość.
Gdy urządzenie pracuje w trybie bez ogrzewania powietrza , naciśnięcie przycisku “ON/OFF”
spowoduje wyłączenie kurtyny. Gdy urządzenie pracuje minimum 3 minuty w trybie ogrzewania,
naciśnięcie przycisku “ON/OFF” spowoduje przejście do trybu pracy bez ogrzewania powietrza
, będzie pracowało w tym trybie przez kolejne 3 minuty a następnie się wyłączy (w tym czasie
grzałki elektryczne ulegną wystudzeniu).

PL
11
KURTYNY POWIETRZNE GRZEJĄCE
B
Nacisnąć ON/OFF na frontowym panelu aby zmienić pomiędzy trybami pracy: Ogrzewanie/Bez
Ogrzewania oraz wyłączeniem kurtyny.
7.3 W zależności od miejsca montażu ustawić kierownice powietrza tak, aby uzyskać najlepszy
efekt.
8. WAŻNE OSTRZEŻENIA
a) Zasilać urządzenie tylko prądem o parametrach określonych na tabliczce znamionowej.
b) Przed czynnościami obsługowymi odłączyć zasilanie.
c) Dokonywać przeglądów konserwacyjnych dwa razy w roku.
d) Do czyszczenia urządzenia nie używać benzyny, ropy, rozcieńczalników i innych tego rodzaju
środków chemicznych.
e) Nie dopuszczać do przedostawania się wody i innych substancji do silnika.
f) Jeśli urządzenie jest zasilane z gniazdka jednofazowego, wtyczka musi być zgodna z normą IEC
60335-1.
g) Jeśli zasilanie odbywa się bezpośrednio z rozdzielni elektrycznej, w układzie należy zastoso-
wać wyłącznik wszystkich biegunów o przerwie między stykami nie mniejszej niż 3 mm.

EN
12
www.kaisai.com
Air
CurtAinS
INSTALLATION MANUAL
SI LVER AG -10 0 H6
SILVER AG-150H10
SILVER AG-200H14
Thanks for purchasing KAISAI Air Curtain.
Please read these instructions carefully before use.

EN
13
HEATING AIR CURTAINS
1.ProDuCt introDuCtion
As one of the new top-class products for modern decoration, air curtain is also matched with the
air-conditioner. And it is installed at the entrances of supermarket, theater, meeting room, hotel,
ofce room, working shop and storeroom to prevent the dust, mosquito and nocuous air, and so
on.
2. MoDeL introDuCtion
SILVER AG - 100 H6
Length of air curtain
Heater power
3. iDentiFiCAtion & inStALLAtion DiMenSionS [mm]
MODEL A B C D E F G H I J
SILVER AG-100H6 1000
30
340 270 340
50 100 215 180 105SILVER AG-150H10 1500 569 270 569
SILVER AG-200H14 2000 847 210 847
front SIZE
BACK

EN
14
www.kaisai.com
4. inStALLAtion CAution
Must follow the following asking when installing air curtain:
4.1 Please install the unit in a sturdy place to avoid the shaking and ensure its security (because
it maybe causes the wall becoming exible or shaking and noise).
4.2 Please install the unit inside the room.
outdoor
indoor
iN
oUt
4.3 Don’t install the unit too low, no less than 2.3 meter from the ground.

EN
15
HEATING AIR CURTAINS
4.4 When the entrance is wider than the unit, it is recommended to install two or more units
in parallel. In this case, provide 20-40mm gaps between the units.
4.5 Don’t allow gaps between the unit and the wall. When hanging it from the ceiling, using the
enclosed ceiling braskets.
4.6 Don’t install the unit in a place where it is splashed by water, exposed to excessive steam,
explosive gas or corrosive gas.

EN
16
www.kaisai.com
5. inStALLAtion
5.1 Installing on the concrete wall:
5.1.1 Removed the mounting plate.
Unclamping the xed screws on the back of main body to removed the mounting plate.
mountinG plate
fiXinG screw
5.1.2 Fix the bolts in the proper position (decide the position with the mounting plate and pour
cement into the bolt holes).
conrete
5.1.3 Next when the cement has freeze, t the mounting plate (use the washer and nut according
to the following).
mountinG plate
nut
sprinG washer
washer

EN
17
HEATING AIR CURTAINS
5.1.4 Install the main body.
Set the main body onto the upper end of the mounting plate and clamp it as shown.
5.2 Installing on the wooden wall
5.2.1 Fix the mounting plate in the proper positions with tapping screw.
wooden screw
mountinG plate
5.2.2 Same as the step 5.1.4.

EN
18
www.kaisai.com
5.3. Hanging from the ceiling
5.3.1 Remove the mounting plate from main body (Same as step 5.1.1).
mountinG plate
fiXinG screw
5.3.2 Fixing ceiling brackets as Fig.
washer
sprinG washer
nut
5.3.3 Set the mounting plate on the ceiling brackets and ensure safe & xing (use the bolts
attached to the ceiling brackets as Fig). Using the ceiling brackets to hang from the ceiling,
the position of mounting plate can be adjusted in the limit of 100mm.
nut
sprinG washer
washer
mountinG plate

EN
19
HEATING AIR CURTAINS
5.3.4 Do the same as step 5.1.4 to install the main body.
5.4 For installation above ceiling
5.4.1 Fix the air curtain as in the procedure for installing on the concrete wall.
5.4.2 Then pipe as right Fig. Instructs.
in
out
ceilinG
wind pipinG
6. HeAteD MoDeL teCHniCAL PArAMeterS
MODEL
Diam Of
Wheel
(mm)
Volt.
/Freq.
(V~/Hz)
Motor
power
(W)
Heater
power
(KW)
Temp.
(K)
Max.air
speed
(m/s)
Air volume
(m3/h)
Net
weight
(Kg)
Dimension
(mm)
SILVER AG-100H6
115 400/50
180 6
45-55 7.5
1100 15.5 1000×180×215
SILVER AG-150H10 230 10 1900 21 1500×180×215
SILVER AG-200H14 330 14 2600 25 2000×180×215

EN
20
www.kaisai.com
Line Size
Single phase (220V~ MAIN LINE:L, N) Three phases (400V~ : L1, L2, L3, N)
Heater Power (KW) 3 4 5 6 8 10 14 3 4 5 6 8 10 14
Main line (mm2) 1.5 2.5 4.0 6 10 1.0 1.5 2.5 4.0
Main line (mm2) 0.75 1.0 1.0 1.5 2.5 2.5 4.0 0.75 0.75 0.75 0.75 1.0 1.0 2.5
NOTE: forbid overload to operation for a long time!
7. oPerAtion
7.1 Turn on the power switch.
A
7.2 In the distance of 6m and 60 degree angle in front of Air Curtain, press ON/OFF button
of the remote control to start the unit, the unit will work at high speed of cool air, then press
COOL button of the remote control to change the cool air high or low speed. Press the HEAT
to start the heating speed, press again to change the high or low speed; when the unit
operating on the cooling speed (high or low speed), press ON/OFF again will turn off the unit.
When the unit operating on heating speed and the operating times ≥ 3 minutes, turn off the unit after
taking off 3 minutes by press ON/OFF, the unit will operate on cooling speed (high or low speed)
item power
