Dziękujemy za zakup kurtyny powietrznej KAISAI.
Prosimy o zapoznanie się z instrukcją przed użyciem urządzenia.

PL
3
KURTYNY POWIETRZNE
1. wProwADzenie
Kurtyny powietrzne, stanowiące element nowoczesnego wyposażenia wnętrza, stosuje się
wspólnie z systemami wentylacyjnymi i klimatyzacyjnymi, montując je przy wejściu do obiektów
użyteczności publicznej takich jak supermarkety, kina, sale konferencyjne, hotele, biura a także
warsztaty i magazyny. Kurtyny powietrzne stosowane są w celu powstrzymania napływu zimne-
go powietrza do wewnątrz pomieszczenia zimą lub ciepłego do klimatyzowanych pomieszczeń
latem. Dodatkową funkcją jest ochrona przed niechcianymi zapachami, napływem kurzu, pyłu
oraz owadami.
2. tyPoSzereG – wyMiAry inStALACyJne [mm]
MODEL A B C D E F H I J
SILVER AG-100CX 1000 440 --- ---
50 90 215 180 105SILVER AG-150CX 1500 840 --- ---
SILVER AG-200CX 2000 840 --- ---
PRZÓD WYMIAR
TYŁ
3. zALeCeniA inStALACyJne
Należy przestrzegać następujących zaleceń instalacyjnych:
3.1 Kurtynę należy montować do stabilnego podłoża, aby zapewnić pewne i bezpieczne zamoco-
wanie. Nieprawidłowe zamontowanie może być przyczyną powstawania wibracji, hałasu,

4
www.kaisai.com
PL
a także poluzowania urządzenia na montowanej ścianie.
3.2 Montaż urządzenia jest dozwolony tylko we wnętrzu pomieszczenia.
stRefa
zewnętrzna
stRefa
wewnętrzna
wlot powietrza
wylot powietrza

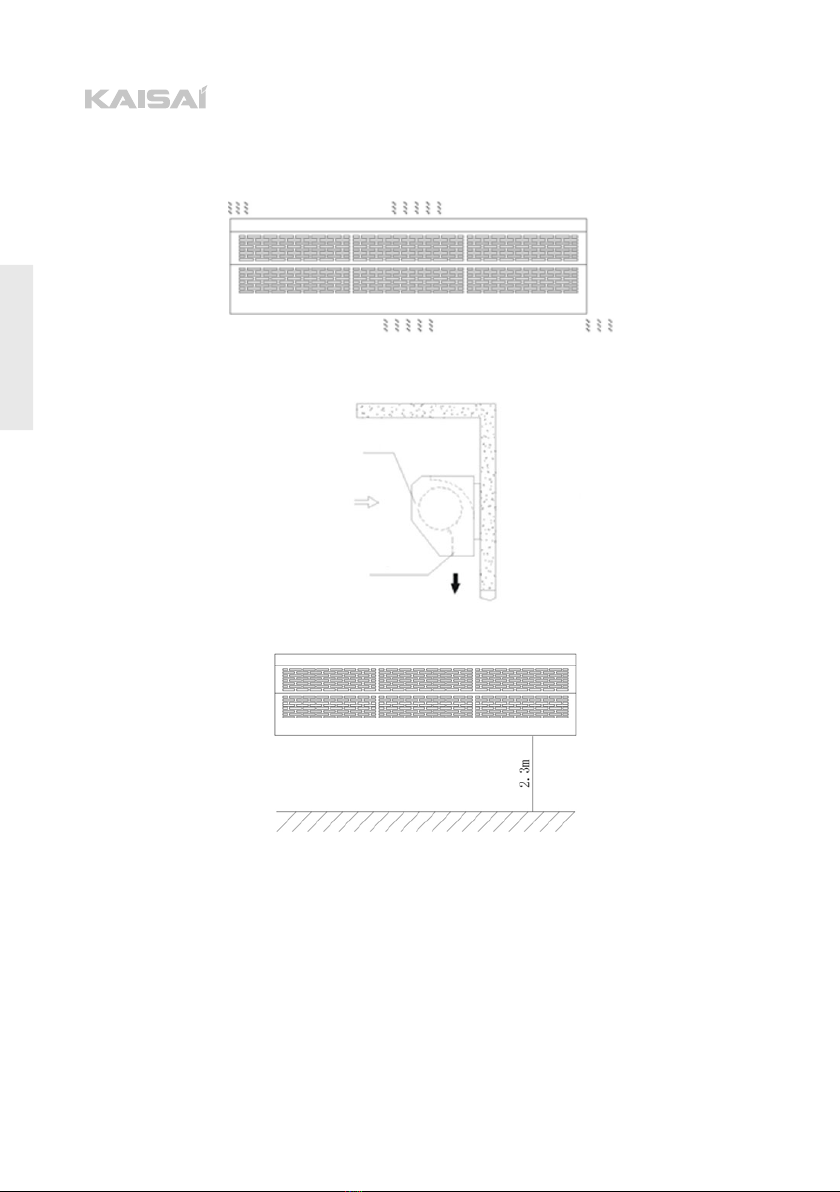

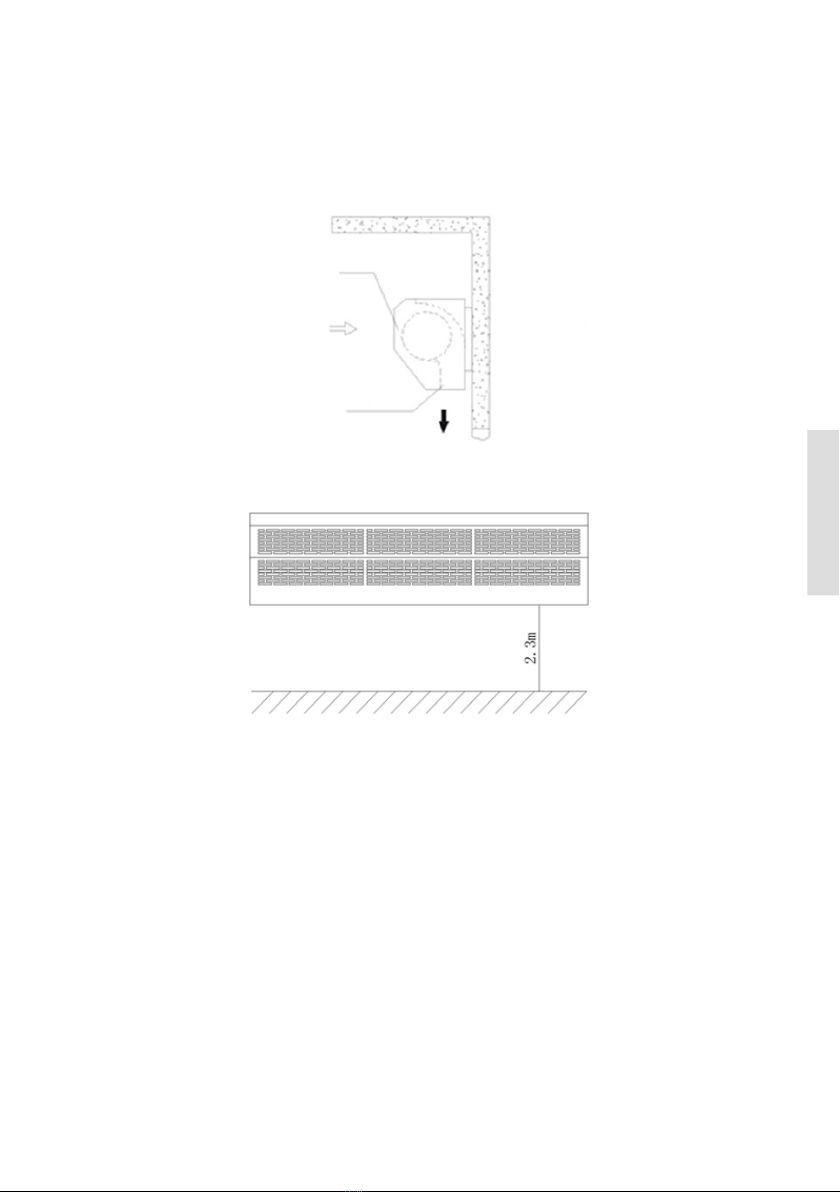

3.3 Minimalna wysokość montażowa to 2,3 metra od podłogi.
3.4 Jeśli szerokość wejścia jest większa od długości urządzenia, zaleca się zainstalowanie szere-
gowo dwóch lub większej liczby jednostek przy zachowaniu około 20 - 40 mm przerw między nimi.

PL
5
KURTYNY POWIETRZNE
3.5 Należy instalować urządzenie na dostarczonej w komplecie konsoli montażowej.
Nie pozostawiać szczeliny pomiędzy ścianą a urządzeniem. W przypadku montażu do sutu
należy użyć uchwytów sutowych.

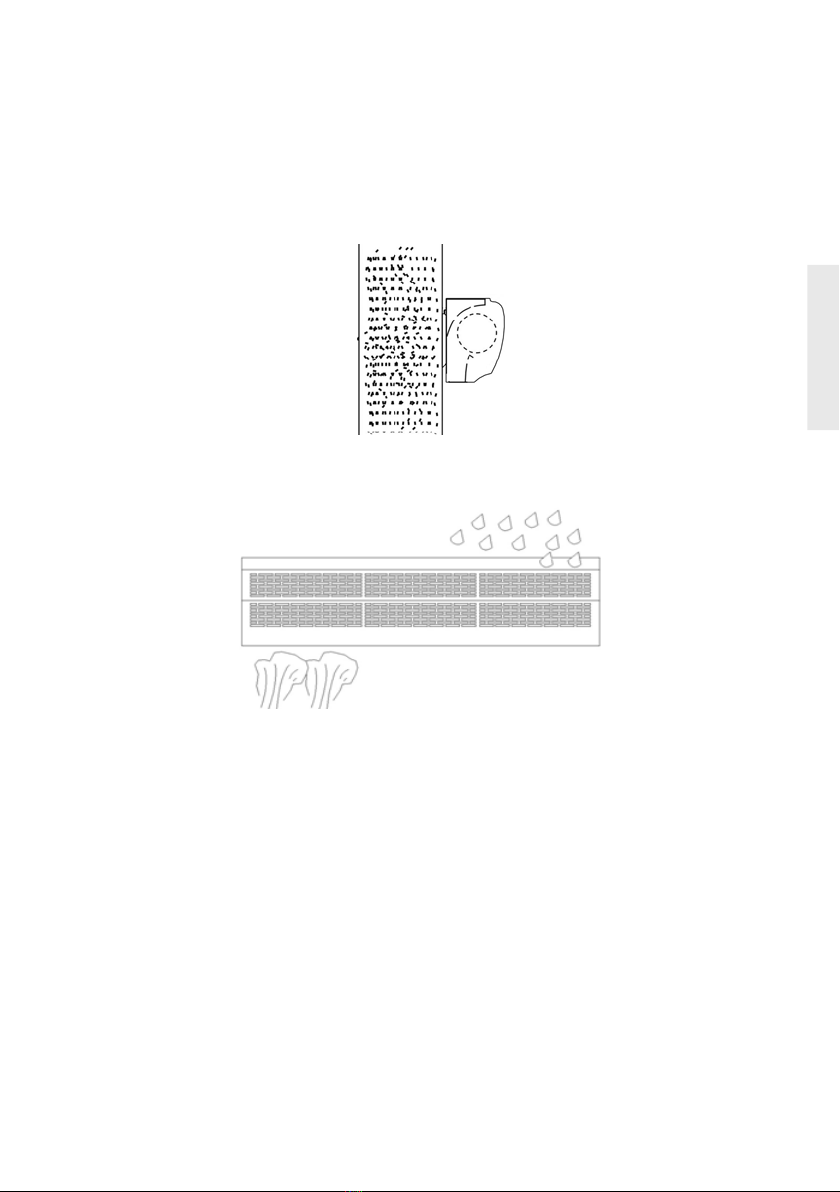

3.6 Instalować urządzenie w miejscu, w którym nie będzie narażone na rozbryzgi wody, wpływy
pary wodnej oraz wybuchowych lub żrących gazów.
4. inStALACJA
4.1. Montaż do ściany betonowej:
4.1.1 Zdjęcie płyty montażowej.
Zdjąć części plastikowe zwalniając śruby na tylnej stronie głównego korpusu w celu zdjęcia
płyty montażowej.
płyta montażowa
śruba mocująca

6
www.kaisai.com
PL
4.1.2 Należy wywiercić otwory pod kołki rozporowe (ustalić ich położenie za pomocą płyty
montażowej), które należy umieścić we właściwych miejscach.
beton
4.1.3 Następnie przykręcić płytę montażową (zastosować kotwy do betonu, podkładki
i nakrętki zgodnie z poniższym rysunkiem).
płyta montażowa
nakrętka
podkładka sprężysta
podkładka
4.1.4 Montaż urządzenia.
Oprzeć urządzenie o górną krawędź płyty montażowej i zatrzasnąć w pokazany niżej sposób.
Przykręcić śruby mocujące płytę montażową do kurtyny.

PL
7
KURTYNY POWIETRZNE
4.2 Montaż do ściany drewnianej
4.2.1 Należy zamocować płytę montażową za pomocą wkrętów.
wkręt do drewna
płyta montażowa
4.2.2 Wykonać czynność z punktu 4.1.4.
4.3. Montaż do sutu
4.3.1 Należy odłączyć płytę montażową od urządzenia (zob. 4.1.1).
płyta montażowa
śruba mocująca

8
www.kaisai.com
PL
4.3.2 Montaż uchwytów sutowych.
4.3.3 Następnie założyć płytę montażową na przygotowane mocowania. Dokręcić płytę monta-
żową do uchwytów sutowych.
4.3.4 Wykonać czynności opisane w punkcie 4.1.4 i zamocować urządzenie.
podkładka
podkładka sprężysta
nakrętka
nakrętka
podkładka sprężysta
podkładka
płyta montażowa

PL
9
KURTYNY POWIETRZNE
4.4. Montaż nad sutem
4.4.1 Należy postępować tak jak w przypadku montażu do ściany betonowej.
4.4.2 Doprowadzić kanał powietrza zasysanego zgodnie z rysunkiem, lub zastosować tylko krat-
kę czerpną do zainstalowania w sucie podwieszanym (z pominięciem kanału).
5. PArAMetry teCHniCzne
MODEL
Napięcie
/Częst.
(V~/Hz)
Moc silnika
(W)
Max.prędkość
powietrza (m/s)
Przepływ
powietrza
(m3/h)
Poziom hałasu
(dB)
Waga
netto
(Kg)
HLHLHLHL
SILVER AG-100CX
230/50
180 130
11 9
1600 1300 58 56 12
SILVER AG-150CX 230 180 2500 2000 59 57 15
SILVER AG-200CX 350 300 3600 2900 61 59 22

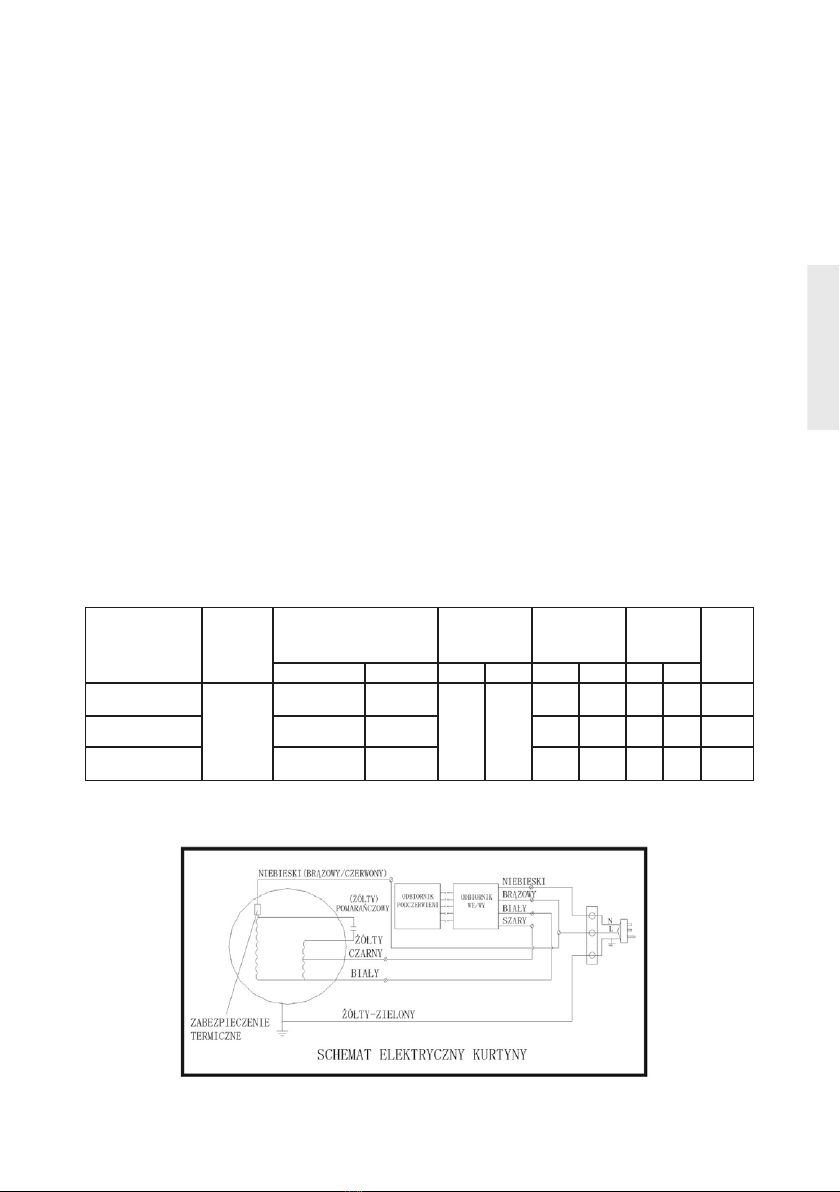

6. SCHeMAt eLeKtryCzny
wlot
wylot
sufit
kanał powietrzny

10
www.kaisai.com
PL
7. OBSŁUGA URZĄDZENIA
7.1 Należy włączyć zasilanie kurtyny.
7.2 Wybrać właściwą prędkość wentylatora: High [H] - wysoka, Low [L] - niska.
7.3 W zależności od miejsca montażu ustawić kierownicę powietrza tak, aby uzyskać najlepszy efekt.
8. WAŻNE OSTRZEŻENIA
a) Zasilać urządzenie tylko prądem o parametrach określonych na tabliczce znamionowej.
b) Przed czynnościami obsługowymi odłączyć zasilanie.
c) Dokonywać przeglądów konserwacyjnych dwa razy w roku.
d) Do czyszczenia urządzenia nie używać benzyny, ropy, rozcieńczalników
i innych tego rodzaju środków chemicznych.
e) Nie dopuszczać do przedostawania się wody i innych substancji do silnika.
f) Jeśli urządzenie jest zasilane z gniazdka jednofazowego, wtyczka musi być zgodna z normą
IEC 60335-1.
g) Jeśli zasilanie odbywa się bezpośrednio z rozdzielni elektrycznej, w układzie należy zastoso-
wać wyłącznik wszystkich biegunów o przerwie między stykami nie mniejszej niż 3 mm.

EN
AIR CURTAINS
11
Air
CurtAinS
INSTALLATION MANUAL
SILVER AG-100CX
SILVER AG-150CX
SILVER AG-200CX
Thanks for purchasing KAISAI Air Curtain.
Please read these instructions carefully before use.

www.kaisai.com
12
EN
1. ProDuCt introDuCtion
As one of the new top-class products for modern decoration, air curtain is also matched with
the air-conditioner. And it is installed at the entrances of supermarket, theater, meeting room,
hotel, ofce room, working shop and store room to prevent the dust, mosquito and nocuous air,
and so on.
2. iDentiFiCAtion & inStALLAtion DiMenSionS [mm]
MODEL A B C D E F H I J
SILVER AG-100CX 1000 440 --- ---
50 90 215 180 105SILVER AG-150CX 1500 840 --- ---
SILVER AG-200CX 2000 840 --- ---
3. inStALLAtion CAutionS
Must follow the following asking when installing air curtain:
3.1 Please install the unit in a sturdy place to avoid the shaking and ensure its security. Because
it maybe causes the wall becoming exible or shaking and noise.
front SIZE
BACK

EN
AIR CURTAINS
13
3.2 Please install the unit inside the room.
3.3 Don’t install the unit too low, no less than 2.3 meter from the ground.
3.4 When the entrance is wider than the unit, it is recommended to install two or more units in
parallel. In this case, provide 20-40mm gaps between the units.
outdoor
indoor
in
out

www.kaisai.com
14
EN
3.5 Don’t allow gaps between the unit and the wall. When hanging it from the ceiling, using the
enclosed ceiling braskets.
3.6 Don’t install the unit in a place where it is splashed by water, exposed to excessive steam,
explosive gas or corrosive gas.
4. inStALLAtion
4.1 Installing on the concrete wall:
4.1.1 Removed the mounting plate.
Unclamping the xed screws on the back of main body to removed the mounting plate.
mounting plate
fixing screw

EN
AIR CURTAINS
15
4.1.2 Fix the bolts in the proper position (decide the position with the mounting plate and pour
cement into the bolt holes).
4.1.3 Next when the cement has freeze, t the mounting plate (use the washer and nut
according to the following).
4.1.4 Install the main body.
Set the main body onto the upper end of the mounting plate and clamp it as shown.
conrete
mounting plate
nut
spring washer
washer

www.kaisai.com
16
EN
4.2 Installing on the wooden wall:
4.2.1 Fix the mounting plate in the proper positions with tapping screw.
4.2.2 Same as the step 4.1.4.
4.3. Hanging from the ceiling:
4.3.1 Remove the mounting plate from main body (Same as step 4.1.1).
4.3.2 Fixing ceiling brackets as below Fig.
wooden screw
mounting plate
mounting plate
fixing screw
washer
spring washer
nut

EN
AIR CURTAINS
17
4.3.3 Set the mounting plate on the ceiling brackets and ensure safe & xing (use the bolts
attached to the ceiling brackets as Fig). Using the ceiling brackets to hang from the ceiling, the
position of mounting plate can be adjusted in the limit of 100 mm.
4.3.4 Do the same as step 4.1.4 to install the main body.
4.4. For installation above ceiling:
4.4.1 Fix the air curtain as in the procedure for installing on the concrete wall.
4.4.2 The pipe as right Fig. Instructs.
nut
spring washer
washer
mounting plate
in
out
ceiling
wing piping

www.kaisai.com
18
EN
5. teCHniCAL PArAMeterS
MODEL Volt.
/Freq.
(V~/Hz)
Max input power
(W)
Max air speed
(m/s)
Air volume
(m3/h)
Noise
(dB)
Net
weight
(Kg)
HLHLHLHL
SILVER AG-100CX
230/50
180 130
11 9
1600 1300 58 56 12
SILVER AG-150CX 230 180 2500 2000 59 57 15
SILVER AG-200CX 350 300 3600 2900 61 59 22
6. wirinG DiAGrAM
7. oPerAtion
7.1 Turn on the power switch
7.2 Select the best speed: High[H], Low[L]
7.3 According to the installation place to adjust the wind direction parts to obtain the best
effect.

EN
AIR CURTAINS
19
8. CAutionS
a) Use the unit at the right voltage and frequency indicated on the nameplate.
b) Disconnect power source before unit operation.
c) Routing maintenance must be done every year.
d) Never use petrol, petroleum, thinner or any other such chemical for clearing the unit.
e) Do not allow water or anything enter the motor.
f) When power supply comes from socket, the plug must accord with EIC 60335-1. When the
power cord is connected with charging line directly, all polarity switches that the contact gap is
3mm at least must be installed in the charging line.
g) In order to avoid the injure, must changed the line of air curtain by professional worker or
factory when the line happened trouble.

www.kaisai.com
20
