Kärcher HD 5/11 C KSH User manual

www.kaercher.com/register-and-win
HD 5/11 C
HD 5/11 C Plus
59647860 09/13
Deutsch 3
English 11
Français 19
Italiano 28
Nederlands 36
Español 45
Português 54
Dansk 63
Norsk 71
Svenska 79
Suomi 87
Ελληνικά 95
Türkçe 104
Русский 112
Magyar 122
Čeština 130
Slovenščina 138
Polski 146
Româneşte 155
Slovenčina 163
Hrvatski 171
Srpski 179
Български 187
Eesti 196
Latviešu 204
Lietuviškai 212
Українська 220
Indonesia 230

2

– 1
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
Vor erster Inbetriebnahme Sicherheitshin-
weise Nr. 5.951-949.0 unbedingt lesen!
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
Bitte Bildseite vorne ausklappen
1 Düsenablage
2 Griff
3 Wasseranschluss
4 Geräteschalter
5 Hochdruckanschluss
6 Gerätehaube
7 Befestigungsschraube Gerätehaube
8 Schlauchablage
9 Halter für Handspritzpistole
10 Markierung der Düse
11 Düse
12 Strahlrohr
13 Handspritzpistole
14 Hebel der Handspritzpistole
15 Sicherungshebel
16 Hochdruckschlauch
17 Schubbügel
18 Kabelhalter
19 Befestigungsschraube Schubbügel
20 Reinigungsmittel-Saugschlauch mit Filter
21 Reinigungsmittel-Dosierventil
22 Zubehörfach
–Bedienelemente für den Reinigungs-
prozess sind gelb.
–Bedienelemente für die Wartung und
den Service sind hellgrau.
Inhaltsverzeichnis
Umweltschutz. . . . . . . . . . . DE . . .1
Geräteelemente . . . . . . . . . DE . . .1
Symbole auf dem Gerät . . . DE . . .2
Bestimmungsgemäße Verwen-
dung . . . . . . . . . . . . . . . . . . DE . . .2
Sicherheitshinweise . . . . . . DE . . .2
Sicherheitseinrichtungen . . DE . . .2
Vor Inbetriebnahme . . . . . . DE . . .3
Inbetriebnahme . . . . . . . . . DE . . .3
Bedienung . . . . . . . . . . . . . DE . . .4
Transport . . . . . . . . . . . . . . DE . . .5
Lagerung . . . . . . . . . . . . . . DE . . .5
Pflege und Wartung . . . . . . DE . . .6
Hilfe bei Störungen. . . . . . . DE . . .6
Zubehör und Ersatzteile . . . DE . . .7
Garantie . . . . . . . . . . . . . . . DE . . .7
EG-Konformitätserklärung . DE . . .7
Technische Daten. . . . . . . . DE . . .8
Umweltschutz
Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die
Verpackungen nicht in den Haus-
müll, sondern führen Sie diese ei-
ner Wiederverwertung zu.
Altgeräte enthalten wertvolle re-
cyclingfähige Materialien, die ei-
ner Verwertung zugeführt werden
sollten. Batterien, Öl und ähnliche
Stoffe dürfen nicht in die Umwelt
gelangen. Bitte entsorgen Sie Alt-
geräte deshalb über geeignete
Sammelsysteme.
Bitte Motorenöl, Heizöl, Diesel und Benzin
nicht in die Umwelt gelangen lassen. Bitte
Boden schützen und Altöl umweltgerecht
entsorgen.
Geräteelemente
Farbkennzeichnung
3DE

– 2
Hochdruckstrahlen können bei
unsachgemäßem Gebrauch ge-
fährlich sein. Der Strahl darf
nicht auf Personen, Tiere, aktive elektri-
sche Ausrüstung oder auf das Gerät selbst
gerichtet werden.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys-
temtrenner der Fa. KÄRCHER oder alter-
nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden. Wasser, das durch
einen Systemtrenner geflossen ist, wird als
nicht trinkbar eingestuft.
Vorsicht
Systemtrenner immer an der Wasserver-
sorgung, niemals direkt am Gerät anschlie-
ßen!
Diesen Hochdruckreiniger ausschließlich
verwenden
–zum Reinigen mit dem Niederdruck-
strahl und Reinigungsmittel (z.B. Reini-
gen von Maschinen, Fahrzeugen,
Bauwerken, Werkzeugen),
–zum Reinigen mit Hochdruckstrahl
ohne Reinigungsmittel (z.B. Reinigen
von Fassaden, Terrassen, Gartengerä-
ten).
Für hartnäckige Verschmutzungen empfehlen
wir den Dreckfräser als Sonderzubehör.
Gefahr
Verletzungsgefahr! Beim Einsatz an Tank-
stellen oder anderen Gefahrenbereichen
entsprechende Sicherheitsvorschriften be-
achten.
–Jeweilige nationale Vorschriften des
Gesetzgebers für Flüssigkeitsstrahler
beachten.
–Jeweilige nationale Vorschriften des
Gesetzgebers zur Unfallverhütung be-
achten. Flüssigkeitsstrahler müssen re-
gelmäßig geprüft und das Ergebnis der
Prüfung schriftlich festgehalten werden.
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au-
ßer Kraft gesetzt oder in ihrer Funktion um-
gangen werden.
Das Überströmventil verhindert eine Über-
schreitung des zulässigen Arbeitsdrucks.
–Wird der Hebel an der Handspritzpisto-
le losgelassen, schaltet der Druckschal-
ter die Pumpe ab, der Hochdruckstrahl
stoppt. Wird der Hebel gezogen, schal-
tet die Pumpe wieder ein.
–Überströmventil und Druckschalter sind
werkseitig eingestellt und plombiert.
Einstellung nur durch den Kunden-
dienst.
Symbole auf dem Gerät
Bestimmungsgemäße Ver-
wendung
Bitte mineralölhaltiges Abwasser nicht ins
Erdreich, Gewässer oder Kanalisation ge-
langen lassen. Motorenwäsche und Un-
terbodenwäsche deshalb bitte nur an
geeigneten Plätzen mit Ölabscheider
durchführen.
Sicherheitshinweise
Symbole in der Betriebsanleitung
Sicherheitseinrichtungen
Überströmventil
Druckschalter
4 DE

– 3
–Packungsinhalt beim Auspacken prü-
fen.
–Bei Transportschaden sofort Händler
informieren.
Schubbügel bis zum Anschlag nach
oben ziehen.
Schubbügel mit beigelegten Schrauben
und Werkzeug festschrauben.
Düse auf das Strahlrohr montieren
(Markierungen auf dem Stellring oben).
Strahlrohr mit der Handspritzpistole
verbinden.
Hochdruckschlauch am Hochdruckan-
schluss festschrauben.
몇Warnung
Verletzungsgefahr! Gerät, Zuleitungen,
Hochdruckschlauch und Anschlüsse müs-
sen in einwandfreiem Zustand sein. Falls
der Zustand nicht einwandfrei ist, darf das
Gerät nicht benutzt werden.
Gefahr
Verletzungsgefahr durch elektrischen
Schlag.
Gerät nur an Wechselstrom anschließen.
Das Gerät darf nur an einen elektrischen
Anschluss angeschlossen werden, der von
einem Elektroinstallateur gemäß IEC
60364 ausgeführt wurde.
Die angegebene Spannung auf dem Ty-
penschild muss mit der Spannung der
Stromquelle übereinstimmen.
Mindestabsicherung der Steckdose (siehe
Technische Daten).
Das Gerät muss zwingend mit einem Ste-
cker an das elektrische Netz angeschlos-
sen werden. Eine nicht trennbare
Verbindung mit dem Stromnetz ist verbo-
ten. Der Stecker dient zur Netztrennung.
Anschlussleitung mit Netzstecker vor je-
dem Betrieb auf Schäden prüfen. Beschä-
digte Anschlussleitung unverzüglich durch
autorisierten Kundendienst/Elektro-Fach-
kraft austauschen lassen.
Stecker und Kupplung einer verwendeten
Verlängerungsleitung müssen wasserdicht
sein.
Verlängerungskabel mit ausreichendem
Querschnitt verwenden (siehe „Technische
Daten“) und ganz von der Kabeltrommel
abwickeln.
Ungeeignete elektrische Verlängerungslei-
tungen können gefährlich sein. Verwenden
Sie im Freien nur dafür zugelassene und
entsprechend gekennzeichnete elektrische
Verlängerungsleitungen mit ausreichen-
dem Leitungsquerschnitt:
Anschlusswerte siehe Typenschild/Techni-
sche Daten.
몇Warnung
Vorschriften des Wasserversorgungsunter-
nehmens beachten.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys-
temtrenner der Fa. KÄRCHER oder alter-
nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden. Wasser, das durch
einen Systemtrenner geflossen ist, wird als
nicht trinkbar eingestuft.
Vorsicht
Systemtrenner immer an der Wasserver-
sorgung, niemals direkt am Gerät anschlie-
ßen!
Anschlusswerte siehe Technische Daten.
Zulaufschlauch (Mindestlänge 7,5 m,
Mindestdurchmesser 1/2“) am Wasser-
anschluss des Gerätes und am Was-
serzulauf (zum Beispiel Wasserhahn)
anschließen.
Hinweis
Der Zulaufschlauch ist nicht im Lieferum-
fang enthalten.
Wasserzulauf öffnen.
Vor Inbetriebnahme
Auspacken
Zubehör montieren
Inbetriebnahme
Elektrischer Anschluss
Wasseranschluss
5DE

– 4
Saugschlauch mit Filter (Bestell-Nr.
4.440-238.0) am Wasseranschluss an-
schrauben.
Gerät entlüften:
Düse abschrauben.
Gerät so lange laufen lassen bis das
Wasser blasenfrei austritt.
Eventuell Gerät 10 Sekunden laufen
lassen – ausschalten. Vorgang mehr-
mals wiederholen.
Gerät ausschalten und Düse wieder
aufschrauben.
Gefahr
Explosionsgefahr!
Keine brennbaren Flüssigkeiten versprü-
hen.
Beim Einsatz des Gerätes in Gefahrberei-
chen (z.B. Tankstellen) sind die entspre-
chenden Sicherheitsvorschriften zu
beachten.
몇Warnung
Längere Benutzungsdauer des Gerätes
kann zu vibrationsbedingten Durchblu-
tungsstörungen in den Händen führen.
Eine allgemein gültige Dauer für die Benut-
zung kann nicht festgelegt werden, weil diese
von mehreren Einflussfaktoren abhängt:
–Persönliche Veranlagung zu schlechter
Durchblutung (häufig kalte Finger, Fin-
gerkribbeln).
–Niedrige Umgebungstemperatur. War-
me Handschuhe zum Schutz der Hän-
de tragen.
–Festes Zugreifen behindert die Durch-
blutung.
–Ununterbrochener Betrieb ist schlech-
ter als durch Pausen unterbrochener
Betrieb.
Bei regelmäßiger, langandauernder Benut-
zung des Gerätes und bei wiederholtem
Auftreten entsprechender Anzeichen (zum
Beispiel Fingerkribbeln, kalte Finger) emp-
fehlen wir eine ärztliche Untersuchung.
Vorsicht
Motoren nur an Stellen mit entsprechen-
dem Ölabscheider reinigen (Umwelt-
schutz).
Hinweis
Verstopfungsgefahr. Düsen nur mit der
Mündung nach oben in das Zubehörfach
legen.
Hinweis
Das Gerät ist mit einem Druckschalter aus-
gestattet. Der Motor läuft nur an, wenn der
Hebel der Pistole gezogen ist.
Geräteschalter auf „I“ stellen.
Handspritzpistole entriegeln und Hebel
der Pistole ziehen.
Arbeitsdruck und Wassermenge durch
Drehen (stufenlos) an der Druck- und
Mengenregulierung einstellen(+/-)
Handspritzpistole schließen.
Gehäuse der Düse drehen, bis das ge-
wünschte Symbol mit der Markierung
übereinstimmt:
몇Warnung
Ungeeignete Reinigungsmittel können das
Gerät und das zu reinigende Objekt be-
schädigen. Nur Reinigungsmittel verwen-
den, die von Kärcher freigegeben sind.
Dosierempfehlung und Hinweise, die den
Reinigungsmitteln beigegeben sind, be-
achten. Zum Schonen der Umwelt sparsam
mit Reinigungsmitteln umgehen.
Sicherheitshinweise auf den Reinigungs-
mitteln beachten.
Wasser aus Behälter ansaugen
Bedienung
Betrieb mit Hochdruck
Strahlart wählen
Niederdruck-Flachstrahl
(CHEM) für den Betrieb mit
Reinigungsmittel oder Reini-
gen mit geringem Druck
Hochdruck-Flachstrahl (25°)
für großflächige Verschmut-
zungen
Betrieb mit Reinigungsmittel
6 DE

– 5
Kärcher-Reinigungsmittel garantieren ein
störungsfreies Arbeiten. Bitte lassen Sie
sich beraten oder fordern Sie unseren Ka-
talog oder unsere Reinigungsmittel-Infor-
mationsblätter an.
Reinigungsmittel-Saugschlauch her-
ausziehen.
Reinigungsmittel-Saugschlauch in einen
Behälter mit Reinigungsmittel hängen.

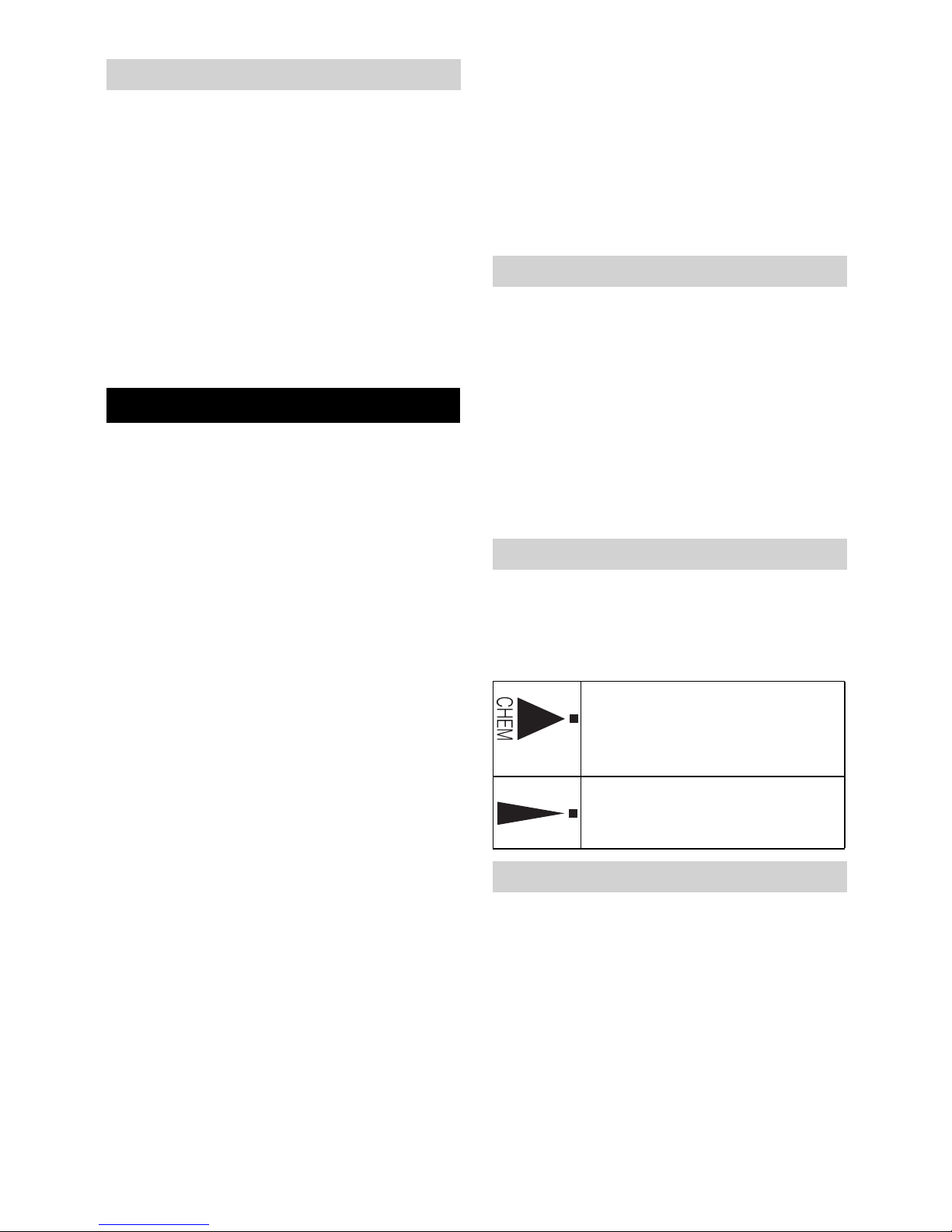

Düse auf „CHEM“ stellen.
Reinigungsmittel-Dosierventil auf ge-
wünschte Konzentration stellen.
Reinigungsmittel sparsam auf die tro-
ckene Oberfläche sprühen und einwir-
ken (nicht trocknen) lassen.
Gelösten Schmutz mit dem Hochdruck-
strahl abspülen.
Nach dem Betrieb Filter in klares Was-
ser tauchen. Dosierventil auf höchste
Reinigungsmittel-Konzentration dre-
hen. Gerät starten und eine Minute lang
klarspülen.
Hebel der Handspritzpistole loslassen,
das Gerät schaltet ab.
Hebel der Handspritzpistole erneut zie-
hen, das Gerät schaltet wieder ein.
Geräteschalter auf „0“ stellen.
Netzstecker aus der Steckdose ziehen.
Wasserzulauf schließen.
Handspritzpistole betätigen, bis das
Gerät drucklos ist.
Sicherungshebel der Handspritzpistole
betätigen, um Hebel der Pistole gegen
unabsichtliches Auslösen zu sichern.
Handspritzpistole in den Halter stecken.
Hochdruckschlauch aufwickeln und
über die Schlauchablage hängen.
Anschlusskabel um den Kabelhalter wi-
ckeln.
몇Warnung
Frost zerstört das nicht vollständig von
Wasser entleerte Gerät.
Gerät an einem frostfreien Ort aufbewahren.
Wasser ablassen.
Handelsübliches Frostschutzmittel
durch das Gerät pumpen.
Hinweis
Handelsübliches Frostschutzmittel für Au-
tomobile auf Glykolbasis verwenden.
Handhabungsvorschriften des Frostschutz-
mittelherstellers beachten.
Gerät max. 1 Minute laufen lassen bis
Pumpe und Leitungen leer sind.
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be-
achten.
Zum Transport über längere Strecken
Gerät am Griff hinter sich herziehen.
Gerät zum Tragen an den Griffen fas-
sen, nicht am Schubbügel.
Beim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach-
ten.
Dieses Gerät darf nur in Innenräumen gela-
gert werden.
Empfohlene Reinigungsmethode
Betrieb unterbrechen
Gerät ausschalten
Gerät aufbewahren
Frostschutz
Ist eine frostfreie Lagerung nicht möglich:
Transport
Lagerung
7DE

– 6
Gefahr
Verletzungsgefahr durch unabsichtlich an-
laufendes Gerät und elektrischen Schlag.
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
Mit Ihrem Händler können Sie eine regel-
mäßige Sicherheitsinspektion vereinbaren
oder einen Wartungsvertrag abschließen.
Bitte lassen Sie sich beraten.
Anschlusskabel auf Schaden prüfen
(Gefahr durch elektrischen Schlag), be-
schädigtes Anschlusskabel unverzüg-
lich durch autorisierten Kundendienst/
Elektrofachkraft austauschen lassen.
Hochdruckschlauch auf Beschädigung
überprüfen (Berstgefahr).
Beschädigten Hochdruckschlauch un-
verzüglich austauschen.
Gerät (Pumpe) auf Dichtheit prüfen.
3 Tropfen Wasser pro Minute sind zu-
lässig und können an der Geräteunter-
seite austreten. Bei stärkerer
Undichtigkeit Kundendienst aufsuchen.
Sieb im Wasseranschluss reinigen.
Filter am Reinigungsmittel-Saug-
schlauch reinigen.
Gefahr
Verletzungsgefahr durch unabsichtlich an-
laufendes Gerät und elektrischen Schlag.
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
Elektrische Bauteile nur vom autorisierten Kun-
dendienst prüfen und reparieren lassen.
Bei Störungen, die in diesem Kapitel nicht
genannt sind, im Zweifelsfall und bei aus-
drücklichem Hinweis einen autorisierten
Kundendienst aufsuchen.
Anschlusskabel auf Schaden prüfen.
Netzspannung prüfen.
Bei elektrischem Defekt Kundendienst
aufsuchen.
Düse auf „Hochdruck“ stellen.
Düse reinigen.
Düse ersetzen.
Gerät entlüften (siehe „Inbetriebnahme“).
Wasserzulaufmenge prüfen (siehe
Technische Daten).
Sieb im Wasseranschluss reinigen.
Sämtliche Zulaufleitungen zur Pumpe
prüfen.
Bei Bedarf Kundendienst aufsuchen.
3 Tropfen Wasser pro Minute sind zulässig
und können an der Geräteunterseite aus-
treten. Bei stärkerer Undichtigkeit Kunden-
dienst aufsuchen.
Bei stärkerer Undichtigkeit Gerät durch
Kundendienst prüfen lassen.
Saugleitungen für Wasser und Reini-
gungsmittel auf Undichtheit prüfen.
Dosierventil für Reinigungsmittel bei Be-
trieb ohne Reinigungsmittel schließen.
Gerät entlüften (siehe „Inbetriebnahme“).
Bei Bedarf Kundendienst aufsuchen.
Düse auf „CHEM“ stellen.
Reinigungsmittel-Saugschlauch mit Fil-
ter prüfen/reinigen.
Reinigungsmittel-Dosierventil öffnen
oder prüfen/reinigen.
Bei Bedarf Kundendienst aufsuchen.
Pflege und Wartung
Sicherheitsinspektion/Wartungs-
vertrag
Vor jedem Betrieb
Monatlich
Hilfe bei Störungen
Gerät läuft nicht
Gerät kommt nicht auf Druck
Pumpe undicht
Pumpe klopft
Reinigungsmittel wird nicht ange-
saugt
8 DE

– 7
–Es dürfen nur Zubehör und Ersatzteile
verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö-
rungsfrei betrieben werden kann.
–Eine Auswahl der am häufigsten benö-
tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.
–Weitere Informationen über Ersatzteile
erhalten Sie unter www.kaercher.com
im Bereich Service.
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Winnenden, 2013/09/01
Zubehör und Ersatzteile
Garantie
EG-Konformitätserklärung
Produkt: Hochdruckreiniger
Typ: 1.520-xxx
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–2–79
EN 60335–1
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
Angewandtes Konformitätsbewer-
tungsverfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
Gemessen: 86
Garantiert: 88
CEO Head of Approbation
9DE

– 8
Technische Daten
1.520-100.0
1.520-117.0
1.520-118.0
1.520-122.0
1.520-125.0
1.520-119.0
1.520-127.0
1.520-116.0
Netzanschluss
Spannung V * 230 110
Stromart Hz 1~ 50
Anschlussleistung kW 2,2 1,6
Absicherung (träge, Char. C) A 16 10 15
Schutzart IPX5
Verlängerungskabel 30 m mm22,5
Wasseranschluss
Zulauftemperatur (max.) °C 60
Zulaufmenge (min.) l/h (l/min) 600 (10)
Saughöhe aus offenem Behälter (20 °C) m 1
Zulaufdruck (max.) MPa (bar) 1,2 (12)
Leistungsdaten
Arbeitsdruck MPa (bar) 11,5 (115) 9,5 (95)
Düsengröße (CX) 036 032
Max. Betriebsüberdruck MPa (bar) 13 (130) 12 (120)
Fördermenge, Wasser l/h (l/min) 500 (8,3) 410 (6,8)
Reinigungsmittelansaugung l/h (l/min) 0...25 (0...0,42)
Rückstoßkraft der Handspritzpistole (max.) N21
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Handspritzpistole m/s22,55
Strahlrohr m/s2<2,5
Unsicherheit K m/s21
Schalldruckpegel LpA dB(A) 73
Unsicherheit KpA dB(A) 2
Schallleistungspegel L
WA
+ Unsicherheit K
WA
dB(A) 88
Maße und Gewichte
Länge mm 360
Breite mm 375
Höhe mm 925
Gewicht ohne Zubehör kg 25 23,8
* 1.520-100.0, 1.520-117.0: 230 V; 1.520-118.0: 230...240 V; 1.520-122.0: 240 V;
1.520-125.0: 220 V
10 DE

– 1
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
Before first start-up it is definitely necessary
to read the operating instructions and safe-
ty indications Nr. 5.951-949.0!
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
Please unfold the front picture side
1 Storage compartment for nozzles
2 Handle
3 Water connection
4 Power switch
5 High pressure connection
6 Cover
7 Fastening screw for device hood
8 Storage compartment for hoses
9 Trigger gun storage clip
10 Marking of the nozzle
11 Nozzle
12 Spray lance
13 Hand spray gun
14 Lever for hand spray gun
15 Safety lever
16 High pressure hose
17 Push handle
18 Cable clamp
19 Fastening screw for push-handle
20 Detergent suction hose with filter
21 Dosage valve for detergent
22 Accessory compartment
–The operating elements for the cleaning
process are yellow.
–The controls for the maintenance and
service are light gray.
Contents
Environmental protection . . EN . . .1
Device elements. . . . . . . . . EN . . .1
Symbols on the machine . . EN . . .2
Proper use . . . . . . . . . . . . . EN . . .2
Safety instructions . . . . . . . EN . . .2
Safety Devices . . . . . . . . . . EN . . .2
Before Startup . . . . . . . . . . EN . . .3
Start up. . . . . . . . . . . . . . . . EN . . .3
Operation . . . . . . . . . . . . . . EN . . .4
Transport . . . . . . . . . . . . . . EN . . .5
Storage. . . . . . . . . . . . . . . . EN . . .5
Maintenance and care . . . . EN . . .5
Troubleshooting . . . . . . . . . EN . . .6
Accessories and Spare Parts EN . . .7
Warranty. . . . . . . . . . . . . . . EN . . .7
EC Declaration of Conformity EN . . .7
Technical specifications . . . EN . . .8
Environmental protection
The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send
it for recycling.
Old appliances contain valua-
ble materials that can be recy-
cled; these should be sent for
recycling. Batteries, oil, and
similar substances must not
enter the environment. Please
dispose of your old appliances
using appropriate collection
systems.
Please do not release engine oil, fuel oil,
diesel and petrol into the environment
Protect the ground and dispose of used
oil in an environmentally-clean manner.
Device elements
Colour coding
11EN

– 2
High-pressure jets can be dan-
gerous if improperly used. The
jet may not be directed at per-
sons, animals, live electrical equipment or
at the appliance itself.
According to the applicable regula-
tions, the appliance must never be
used on the drinking water supply
without a system separator. Use a
suitable system separator manufactured by
KÄRCHER; or, as an alternative, a system
separator as per EN 12729 Type BA. Water
flowing through a system separator is con-
sidered non-drinkable.
Caution
Always connect the system separator to
the water supply, never directly to the appli-
ance!
Use this high pressure cleaner exclusively
for
–Cleaning using low pressure jet and de-
tergent (for e.g. for cleaning machines,
cars, buildings, tools),
–For cleaning using high pressure jet
without detergent (for e.g. for cleaning
facades, terraces, garden appliances).
For stubborn dirt, we recommend the use of
the dirt blaster as a special accessory.
Danger
Risk of injury! Follow the respective safety
regulations when operating at gas stations
or other dangerous areas.
–Please follow the national rules and
regulations for fuel spray jets of the re-
spective country.
–Please follow the national rules and
regulations for accident prevention of
the respective country. Fuel spray jets
must be tested regularly and the results
of these tests must be documented in
writing.
Danger
Immediate danger that can cause severe
injury or even death.
몇Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
Safety devices serve for the protection of
the user and must not be put out of opera-
tion or bypassed with respect to their func-
tion.
The overflow valve prevents the permissi-
ble working pressure from being exceeded.
–If the lever on the trigger gun is released
the pressure switch turns off the pump,
the high pressure jet is stopped. If the
lever is pulled the pump is turned on
again.
–The overflow valve and pressure switch
are set and sealed at the factory. Set-
ting only by customer service.
Symbols on the machine
Proper use
Please do not let mineral oil contaminat-
ed waste water reach soil, water or the
sewage system. Perform engine cleaning
and bottom cleaning therefore only on
specified places with an oil trap.
Safety instructions
Symbols in the operating
instructions
Safety Devices
Overflow valve
Pressure switch
12 EN

– 3
–Check the contents of the pack before
unpacking.
–In case of transport damage inform ven-
dor immediately
Draw the push-handle upwards until the
stop.
Fix the push-handle using the enclosed
screws and tool.
Mount the nozzle on the spray pipe
(markings on the adjustment ring at the
top).
Connect ray tube to hand spray gun
Fasten the high pressure hose to the
high pressure connection.
몇Warning
Risk of injury! Device, tubes, high pressure
hose and connections must be in faultless
condition. Otherwise, the appliance must
not be used.
Danger
Danger of injury by electric shock.
The appliance may only be connected to al-
ternating current.
The appliance may only be connected to an
electrical supply which has been installed in
accordance with IEC 60364.
The voltage indicated on the type plate
must correspond to the voltage of the elec-
trical source.
The minimum fuse rating required at the
socket outlet is (see technical specifica-
tions).
The appliance should always be connected
to the electrical mains using a plug. It is for-
bidden to permanently connect the appli-
ance to the power supply. The plug is only
for mains separation.
Check the power cord with mains plug for
damage before every use. If the power cord
is damaged, please arrange immediately
for the exchange by an authorized custom-
er service or a skilled electrician.
The plug and coupling of the extension ca-
ble used must be watertight.
Use the extension cord that has an ade-
quate cross-section (see "Technical Data")
and unwind it fully from the cable drum.
Unsuitable electrical extension cables can
be hazardous. Only use electrical exten-
sion cables outdoors which have been ap-
proved and labelled for this purpose and
have an adequate cable cross-section:
For connection values, see type plate/tech-
nical data.
몇Warning
Observe regulations of water supplier.
According to the applicable regula-
tions, the appliance must never be
used on the drinking water supply
without a system separator. Use a
suitable system separator manufactured by
KÄRCHER; or, as an alternative, a system
separator as per EN 12729 Type BA. Water
flowing through a system separator is con-
sidered non-drinkable.
Caution
Always connect the system separator to
the water supply, never directly to the appli-
ance!
For connection values refer to technical
specifications
Connect the supply hose (max length
7.5 m, minimum diameter 1/2“) to the
water connection point of the machine
and at the water supply point (for e.g. a
tap).
Note
The supply hose is not included.
Open the water supply.
Before Startup
Unpacking
Attaching the Accessories
Start up
Electrical connection
Water connection
13EN

– 4
Screw the suction hose with filter (order
no. 4.440-238.0) to the water connec-
tion.
Deaerate the appliance:
Unscrew the nozzle.
Switch on the appliance and let it run
until the water exiting is bubble-free.
At the end let the appliance run for ap-
prox. 10 seconds - then switch off. Re-
peat the procedure for a couple of
times.
Switch off the appliance and fit the noz-
zle again.
Danger
Risk of explosion!
Do not spray flammable liquids.
If the appliance is used in hazardous areas
(e.g. filling stations) all of the safety provi-
sions and operating instructions detailed in
this manual must be observed.
몇Warning
Long hours of using the appliance can
cause circulation problems in the hands on
account of vibrations.
It is not possible to specify a generally valid
operation time, since this depends on sev-
eral factors:
–Proneness to blood circulation deficien-
cies (cold, numb fingers).
–Low ambient temperature. Wear warm
gloves to protect hands.
–A firm grip impedes blood circulation.
–Continuous operation is worse than an
operation interrupted by pauses.
In case of regular, long-term operation of
the device and in case of repeated occur-
rence of the symptoms (e.g. cold, numb fin-
gers) please consult a physician.
Caution
Clean engines only at places with corre-
sponding oil separators (environmental
safety).
Note
Risk of blocking. Place the nozzles in the
accessory compartment with their joint
pointing upward.
Note
The appliance is equipped with a pressure
switch. The motor starts up only when the
lever of the pistol is pulled.
Set the appliance switch to "I".
Unlock the hand-spray gun and pull the
lever of the gun.
Set working pressure and flow rate
through turning (runless) at the pres-
sure- and amount regulation (B) (+/-).
Close the hand spray gun.
Turn the casing of the nozzle till the de-
sired symbol matches the marking.
몇Warning
Unsuitable detergents can cause damage
to the appliance and to the object to be
cleaned. Use only those detergents that
have been approved by Kärcher. Observe
the dosage and other instructions provided
with these detergents. For considerate
treatment of the environment use detergent
economically.
Follow the safety instructions for using de-
tergents.
Kärcher detergents ensure smooth func-
tioning. Please consult us or ask for our cat-
alogue or our detergent information sheets.
Suck in water from vessel
Operation
High pressure operation
Select spray type
Flat low pressure spray
(CHEM) for operating using
detergents or cleaning at low
pressure.
High pressure flat spray (25°)
for large dirt areas
Operation with detergent
14 EN

– 5
Take out detergent suck hose.
Suspend end of suction hose in a con-
tainer filled with detergent.
Set nozzle to "CHEM".
Set dosing value for detergent to the
desired concentration.
Spray the detergent sparingly on the
dry surface and allow it to react, but not
to dry.
Spray off loosened dirt with the high-
pressure ray.
After operations, dip the filter in clear
water. Turn the dosing valve to the
highest detergent concentration. Start
the appliance and rinse for one minute.
Release the lever of the hand-spray
gun; the device will switch off.
Release again the lever of the hand-
spray gun; the device will switch on
again.
Set the appliance switch to "0".
Disconnect the mains plug from the
socket.
Shut off water supply.
Activate hand spray gun until device is
pressure-less.
Press the safety lever of the hand-spray
gun to secure the lever of the pistol
against being released accidentally.
Insert the hand-spray gun in the holder.
Wind up the high-pressure hose and
hang it over the hose storage.
Wind the connection cable around the
cable holder.
몇Warning
Frost will destroy the not completely water
drained device.
Store the appliance in a frost free area.
Drain water.
Pump in conventional frost protection
agents through the appliance.
Note
Use normal glycol-based anti-freezing
agents for automobiles.
Observe handling instructions of the anti-
freeze agent manufacturer.
Operate device for max. 1 minute until
the pump and conduits are empty.
Caution
Risk of injury and damage! Observe the
weight of the appliance when you transport
it.
Pull the device behind you at the handle
for transporting it over longer distances.
Hold the device at the handles for carry-
ing, not at the push handle.
When transporting in vehicles, secure
the appliance according to the guide-
lines from slipping and tipping over.
Caution
Risk of injury and damage! Note the weight
of the appliance in case of storage.
This appliance must only be stored in inte-
rior rooms.
Danger
Risk of injury by inadvertent startup of ap-
pliance and electrical shock.
First pull out the plug from the mains before
carrying out any tasks on the machine.
Recommended cleaning method
Interrupting operation
Turn off the appliance
Storing the Appliance
Frost protection
If you cannot store it in a frost-free
place:
Transport
Storage
Maintenance and care
15EN

– 6
You can sign with your dealer a contract for
regular safety inspection or even sign a
maintenance contract. Please take advice
on this matter.
Check connection cable for damages
(risk of electrical shock); get the dam-
aged connection cable replaced imme-
diately by an authorised customer
service person/ electrician.
Check the high pressure hose for dam-
ages (risk of bursting).
Please arrange for the immediate ex-
change of a damaged high-pressure
hose.
Check appliance (pump) for leaks.
3 drops per minute are permitted and
can come out from the lower side of the
appliance. Call Customer Service if
there is heavy leakage.
Clean the sieve in the water connection.
Clean filter at the detergent suck hose.
Danger
Risk of injury by inadvertent startup of ap-
pliance and electrical shock.
First pull out the plug from the mains before
carrying out any tasks on the machine.
Get the electrical components checked and
repaired only by authorised customer ser-
vice persons.
Contact an authorised customer service
person in case of problems not mentioned
in this chapter or if you are in doubt or when
you have been explicitly asked to do so.
Check connection cable for damages.
Check the supply voltage.
Call Customer Service in case of elec-
trical defects.
Set nozzle to "High pressure".
Clean the nozzle.
Replace the nozzle.
Deaerate the appliance (see "Start-up")
Check water supply level (refer to tech-
nical data).
Clean the sieve in the water connection.
Check all inlet pipes to the pump.
Contact Customer Service if needed.
3 drops per minute are permitted and can
come out from the lower side of the appli-
ance. Call Customer Service if there is
heavy leakage.
With stronger leak, have device
checked by customer service.
Check suction pipes for water and de-
tergent and ensure that they are leak-
proof.
Close dosing valve for detergent to op-
erate the machine without detergent.
Deaerate the appliance (see "Start-up")
Contact Customer Service if needed.
Set nozzle to "CHEM".
Check/ clean detergent suction hose
with filter.
Open or check/clean detergent dosing
valve.
Contact Customer Service if needed.
Safety inspection/ maintenance
contract
Before each use
Monthly
Troubleshooting
Appliance is not running
Pressure does not build up in the
appliance
Pump leaky
Pump is vibrating
Detergent is not getting sucked in
16 EN

– 7
–Only use accessories and spare parts
which have been approved by the man-
ufacturer. The exclusive use of original
accessories and original spare parts
ensures that the appliance can be oper-
ated safely and trouble free.
–At the end of the operating instructions
you will find a selected list of spare parts
that are often required.
–For additional information about spare
parts, please go to the Service section
at www.kaercher.com.
The warranty terms published by the rele-
vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man-
ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
We hereby declare that the machine de-
scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.
The undersigned act on behalf and under
the power of attorney of the company man-
agement.
Authorised Documentation Representative
S. Reiser
Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]
Winnenden, 2013/09/01
Accessories and Spare Parts
Warranty
EC Declaration of Conformity
Product: High pressure cleaner
Type: 1.520-xxx
Relevant EU Directives
2006/42/EC (+2009/127/EC)
2004/108/EC
2000/14/EC
Applied harmonized standards
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–2–79
EN 60335–1
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
Applied conformity evaluation method
2000/14/EC: Appendix V
Sound power level dB(A)
Measured: 86
Guaranteed: 88
CEO Head of Approbation
17EN

– 8
Technical specifications
1.520-100.0
1.520-117.0
1.520-118.0
1.520-122.0
1.520-125.0
1.520-119.0
1.520-127.0
1.520-116.0
Main Supply
Voltage V * 230 110
Current type Hz 1~ 50
Connected load kW 2,2 1,6
Protection (slow, char. C) A 16 10 15
Type of protection IPX5
Extension cord 30 m mm22,5
Water connection
Max. feed temperature °C 60
Min. feed volume l/h (l/min) 600 (10)
Suck height from open container (20 °C) m 1
Max. feed pressure MPa (bar) 1,2 (12)
Performance data
Working pressure MPa (bar) 11,5 (115) 9,5 (95)
Nozzle size (CX) 036 032
Max. operating over-pressure MPa (bar) 13 (130) 12 (120)
Water flow rate l/h (l/min) 500 (8,3) 410 (6,8)
Detergent suck in l/h (l/min) 0...25 (0...0,42)
Max. recoil force of hand spray gun N 21
Values determined as per EN 60355-2-79
Hand-arm vibration value
Hand spray gun m/s22,55
Spray lance m/s2<2,5
Uncertainty K m/s21
Sound pressure level LpA dB(A) 73
Uncertainty KpA dB(A) 2
Sound power level LWA + Uncertainty KWA dB(A) 88
Dimensions and weights
Length mm 360
Width mm 375
Height mm 925
Weight without accessories kg 25 23,8
* 1.520-100.0, 1.520-117.0: 230 V; 1.520-118.0: 230...240 V; 1.520-122.0: 240 V;
1.520-125.0: 220 V
18 EN

– 1
Lire ces notice originale avant la
première utilisation de votre appa-
reil, se comporter selon ce qu'elles requièrent
et les conserver pour une utilisation ultérieure
ou pour le propriétaire futur.
Avant la première mise en service, vous
devez impérativement avoir lu les
consignes de sécurité N° 5.951-949.0 !
Instructions relatives aux ingrédients
(REACH)
Les informations actuelles relatives aux in-
grédients se trouvent sous :
www.kaercher.com/REACH
Veuillez ouvrir la page d'image devant
1 Récepteur de buse
2 Poignée
3 Arrivée d'eau
4 Interrupteur principal
5 Raccord haute pression
6 Capot
7 Vis de fixation du capot
8 Dépose du flexible
9 Support de poignée-pistolet
10 Marquage de la buse
11 Buse
12 Lance
13 Poignée-pistolet
14 Manette de la poignée-pistolet
15 Manette de sécurité
16 Flexible haute pression
17 Guidon de poussée
18 Attache-câble
19 Vis de serrage Guidon de poussée
20 Flexible d'aspiration du détergent avec
filtre
21 Vanne de dosage du détergent
22 Espace de rangement pour les acces-
soires
Table des matières
Protection de l’environnement FR . . .1
Éléments de l'appareil . . . . FR . . .1
Symboles sur l'appareil . . . FR . . .2
Utilisation conforme . . . . . . FR . . .2
Consignes de sécurité . . . . FR . . .2
Dispositifs de sécurité . . . . FR . . .2
Avant la mise en service . . FR . . .3
Mise en service . . . . . . . . . FR . . .3
Utilisation . . . . . . . . . . . . . . FR . . .4
Transport . . . . . . . . . . . . . . FR . . .6
Entreposage. . . . . . . . . . . . FR . . .6
Entretien et maintenance . . FR . . .6
Assistance en cas de panne FR . . .6
Accessoires et pièces de re-
change . . . . . . . . . . . . . . . . FR . . .7
Garantie . . . . . . . . . . . . . . . FR . . .7
Déclaration de conformité CE FR . . .8
Caractéristiques techniques FR . . .9
Protection de
l’environnement
Les matériaux constitutifs de l’em-
ballage sont recyclables. Ne pas
jeter les emballages dans les or-
dures ménagères, mais les re-
mettre à un système de recyclage.
Les appareils usés contiennent
des matériaux précieux recy-
clables lesquels doivent être ap-
portés à un système de
recyclage. Il est interdit de jeter
les batteries, l'huile et les subs-
tances similaires dans l'environ-
nement. Pour cette raison,
utiliser des systèmes de collecte
adéquats afin d'éliminer les ap-
pareils hors d'usage.
Ne jetez pas l'huile moteur, le fuel, le die-
sel ou l'essence dans la nature. Protéger
le sol et évacuer l'huile usée de façon fa-
vorable à l'environnement.
Éléments de l'appareil
19FR

– 2
–Les éléments de commande pour le
processus de nettoyage sont jaunes.
–Les éléments de commande pour la
maintenance et l'entretien sont en gris
clair.
Une utilisation incorrecte des
jets haute pression peut présen-
ter des dangers. Le jet ne doit
pas être dirigé sur des personnes, ani-
maux, installations électriques actives ni
sur l'appareil lui-même.
Selon les directives en vigueur, l'ap-
pareil ne doit jamais être exploité sans
séparateur système sur le réseau
d'eau potable. Utiliser un séparateur
système approprié de la Sté. Kärcher® ou en al-
ternative un séparateur système selon EN
12729 type BA. L'eau qui s'est écoulée à tra-
vers un séparateur system est classifiée
comme non potable.
Attention
Toujours raccorder le séparateur du sys-
tème au niveau de l'alimentation en eau et
jamais directement sur l'appareil!
Utiliser exclusivement ce nettoyeur haute
pression
–pour nettoyer au jet basse pression et
avec du détergent (par exemple pour le
nettoyage de machines, véhicules, bâti-
ments, outils),
–pour nettoyer au jet haute pression
sans détergent (par ex. nettoyage de
façades, de terrasses, d'appareils de
jardinage).
Pour des salissures tenaces nos recom-
mandons le fraiseur de saleté comme ac-
cessoire en option.
Danger
Risque de blessure ! En cas d'utilisation
dans l'enceinte d'une station service ou
dans d'autres zones à risque, respecter les
consignes de sécurité correspondantes.
– Respecter les dispositions légales natio-
nales respectives pour les jets de liquide.
– Respecter les dispositions légales natio-
nales respectives pour la prévention des
accidents. Les jets de liquides doivent
être contrôlés régulièrement et le résultat
du contrôle consigné par écrit.
Danger
Pour un danger immédiat qui peut avoir
pour conséquence la mort ou des bles-
sures corporelles graves.
몇Avertissement
Pour une situation potentiellement dange-
reuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.
Attention
Pour une situation potentiellement dange-
reuse qui peut avoir pour conséquence des
blessures légères ou des dommages maté-
riels.
Les dispositifs de sécurité ont pour but de
protéger l'utilisateur. Par conséquent, ils ne
doivent en aucun cas être désactivés ou
transformés.
Le clapet de décharge évite un dépassage
de la pression de service admissible.
Repérage de couleur
Symboles sur l'appareil
Utilisation conforme
Ne pas évacuer les eaux usées conte-
nant de l'huile minérale dans la terre, les
dispositifs pour eaux usées ou les canali-
sations. Dès lors, effectuer le nettoyage
du moteur ou du bas de caisse unique-
ment aux postes de lavage appropriés et
équipés d'un séparateur d'huile.
Consignes de sécurité
Symboles utilisés dans le mode
d'emploi
Dispositifs de sécurité
Clapet de décharge
20 FR
