Karma DJ 1500DMX User manual

Manuale di istruzioni
Instruction manual
I
www.karmaitaliana.it
E
DJ 1500DMX
Smoke machine professionale
Professional Smoke Machine

Ulteriori informazioni su: www.karmaitaliana.it
32
Complimenti per la sua ottima scelta.
Ci complimentiamo vivamente per la Sua scelta, il prodotto Karma da Lei acquistato
è frutto di un’accurata progettazione da parte di ingenieri specializzati.
Per la sua realizzazione sono stati impiegati materiali di ottima qualità per garantirne
il funzionamento nel tempo. Il prodotto è stato realizzato in conformità alle severe
normative di sicurezza imposte dalla Comunità Europea, garanzia di afdabilità e
sicurezza. Vi preghiamo di leggere attentamente questo manuale prima di cominciare
ad utilizzare l’apparecchio al ne di sfruttarne appieno le potenzialità.
La Karma dispone di numerosi prodotti accessori che potranno completare il vostro
apparecchio. Vi invitiamo quindi a visionare l’intera gamma dei nostri prodotti visitando
il sito internet: www.karmaitaliana.it sul quale troverete, oltre a tutti i nostri articoli,
descrizioni accurate e documentazioni aggiuntive sviluppate successivamente
all’uscita del prodotto. Ci auguriamo che rimarrete soddisfatti dell’acquisto e Vi
ringraziamo nuovamente per la ducia riposta nel nostro marchio.
Precauzioni ed avvertenze
• Conservare il manuale per future consultazioni e allegatelo se cedete l’apparecchio ad altri.
• Assicuratevi sempre di collegare l’apparecchio con il voltaggio adeguato.
• Questo prodotto non è adatto ad usi esterni (in presenza di umidità)
• Per evitare il rischio di incendi o cortocircuiti non esponete mai l’apparecchio alla pioggia o all’umidità.
• Non utilizzare con temperature ambiente superiori ai 35C°.
• In caso di problemi di funzionamento interrompete l’uso immediatamente. Non tentate di
riparare l’apparecchio per conto vostro, ma rivolgetevi all’assistenza autorizzata.
• Riparazioni effettuate da personale non competente potrebbero creare gravi danni sia all’apparecchio
che alle persone.
• Controllate che il cavo di alimentazione non sia rovinato.
• Non staccate il cavo di alimentazione tirandolo dal lo.
ATTENZIONE:
Nel momento in cui hai acquistato il prodotto avresti dovuto vericare che il
pacco fosse integro, non danneggiato e/o aperto. Anche con imballo integro
sei comunque tenuto a vericare lo stato del Prodotto entro tre (3) giorni
dall’acquisto. Eventuali anomalie riscontrate devono essere comunicate
immediatamente al venditore e ai nostri ufci, anche tramite e-mail,
specicando nel dettaglio il danno subito. Ogni segnalazione oltre i suddetti
termini non sarà presa in considerazione. È consigliato conservare tutti gli
imballi, etichette, documento di consegna e quant’altro possa servire per
favorire la rapida soluzione del problema.
9 10
543
8
1
6
7
2
ITALIANO ITALIANO
N° Descrizione N° Descrizione
1Tasto ON/OFF 6Fusibile
2 Presa per ricevente 7 Cavo di alimentazione
3 Presa DMX IN 8 Dip switches
4Presa DMX OUT 9 Maniglia di trasporto
5 Livello serbatoio 10 Tappo serbatoio

Ulteriori informazioni su: www.karmaitaliana.it
54
Prima di effettuare i collegamenti, assicuratevi di aver
scollegato la spina dalla presa elettrica. Tutti i
collegamenti devono avvenire ad apparecchio spento.
1) Posizionate l’apparecchio avendo cura che esso rimanga areato, lontano da fonti
di calore e da umidità. Per il sollevamento utilizzate la maniglia(9).
2) Collegate la ricevente del telecomando tramite la presa(2).
3) Inserite il liquido nel serbatoio svitando il tappo(10). Il livello è monitorabile dalla
feritoia(5).
Utilizzate esclusivamente liquido per macchine del fumo
espressamente studiato per questo tipo di apparecchi
come il modello LIQ S1. Liquidi non compatibili
potrebbero danneggiare seriamente l’apparecchio.
4) Collegate il prodotto alla rete elettrica domestica a 230V inserendo il cavo di
alimentazione(6) in una comune presa elettrica domestica.
5) Accendete l’apparecchio premendo il tasto(1) quindi attendete una decina di
minuti che l’apparecchio raggiunga la temperatura d’esercizio.
6) Una volta pronto all’uso, premete il tasto del telecomando per azionare la
macchina ed iniziare l’emissione di fumo. Emettendo fumo la caldaia interna si
raffredderà e scesa sotto una certa temperatura arresterà l’emissione di fumo.
Attendete che torni in temperatura operativa per emettere altro fumo. Durante la
fase di riscaldamento potra essere emesso qualche sbuffo di fumo. Ciò è da ritenersi
normale.
7) Terminato l’utilizzo spegnete l’apparecchio tramite il tasto() e attendete che sia
completamente raffreddata prima di maneggiarla. Suggeriamo vivamente di svuotare
il serbatoio ad ogni utilizzo e di effettuare un ciclo di pulizia utilizzando l’apposito
liquido LIQ C2.5
Ciò consentirà di mantenere sempre l’apparecchio libero da incrostazioni e
sedimenti e di evitare costose riparazioni in futuro.
8) Se desiderate collegare l’apparecchio ad un’impianto DMX, utilizzate le prese IN/
OUT(6) e settate l’indirizzo DMX della macchina tramite i dip switch(9) seguendo la
seguente procedura:

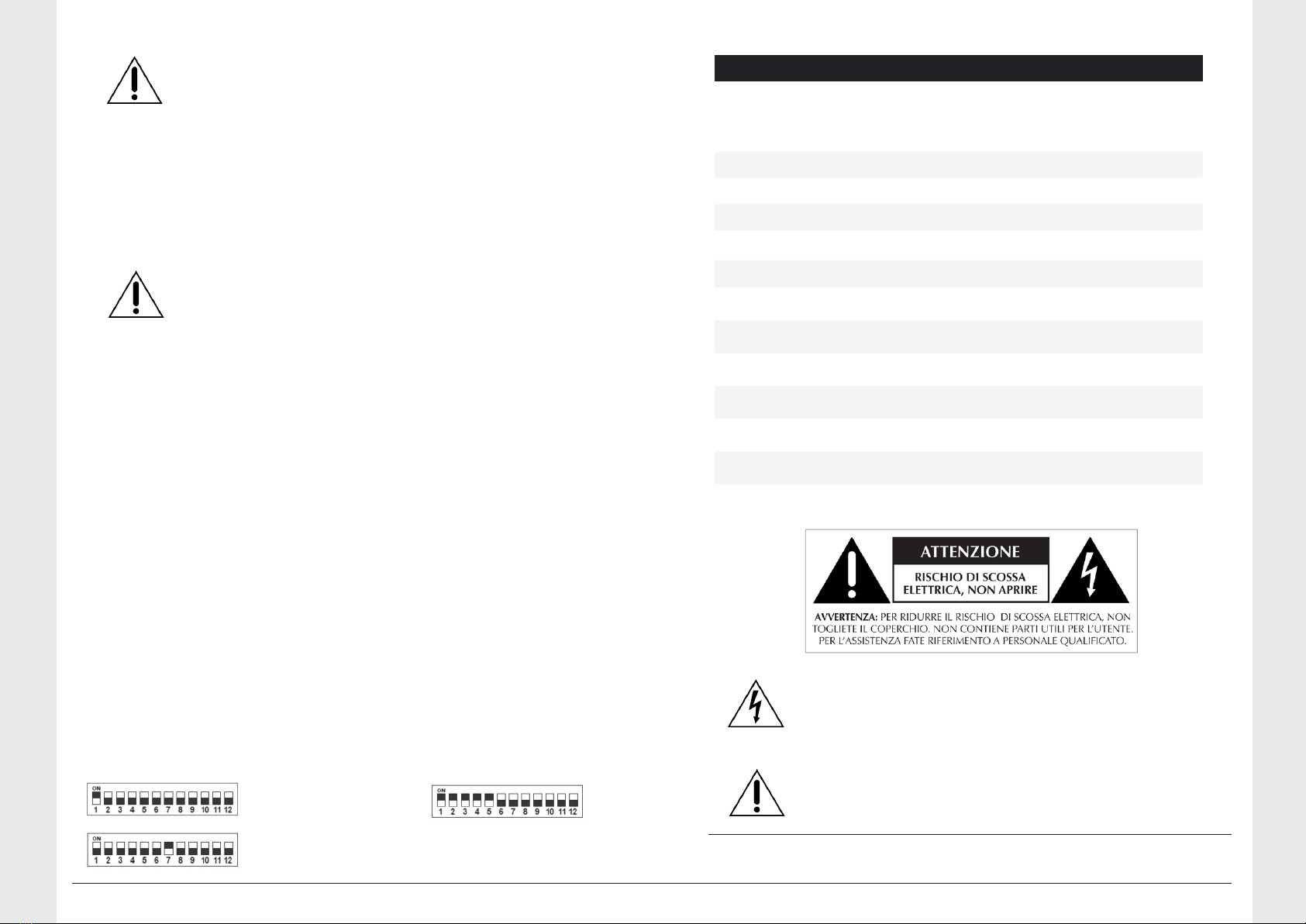

Ogni dipswitch ha un valore doppio rispetto al precedente per cui:
n.1=1, n.2 =2, n.3=4, n.4=8, n.5=16, n.6=32 ....
Dipswitch n. 1 su ON
Indirizzo DMX 1
Dipswitch n. 7 su ON
Indirizzo DMX 64
Dipswitch n. 1,2,3,4,5 su ON
Indirizzo DMX 31 (1+2+4+8+16 = 31)
SPECIFICHE TECNICHE
Alimentazione 230V / 50Hz
Consumo 1500 W
Serbatoio 2,5 lt.
Interfaccia DMX 1 canali DMX
Modalità Funzionamento in modalità automatica
Staffa di ssaggio Si
Emissione 580 mq/min
Controllo di volume Si
Colore: Nero
Preriscaldamento 8 min. circa
Tipo di prese XLR tripolari
Dimensioni: 535 x 325 x 235 mm
Peso: 8,2 Kg
La Karma Italiana srl, allo scopo di migliorare i propri prodotti, si riserva il diritto di modi care le caratteristiche
siano esse tecniche o estetiche, in qualsiasi momento e senza alcun preavviso.
Questo simbolo vi avverte della presenza di materiale non isolato “sotto tensione”
ad elevato voltaggio, all’interno del prodotto, che può costituire pericolo di
folgorazione per le persone
Questo simbolo vi avverte della presenza di istruzioni d’uso e manutenzione
importanti, nel manuale o nella documentazione che accompagna il prodotto
ITALIANO ITALIANO

Ulteriori informazioni su: www.karmaitaliana.it
76
ENGLISH ENGLISH
Congratulation for your choice!
Congratulations for your choice! The Karma product you have purchased is the result
of careful planning by specialized engineers . High quality materials have been used
for its construction, to ensure its functioning over time. The product is manufactured
in compliance with strict regulations imposed by the European Union, a guarantee
of reliability and safety. Please read this manual carefully before starting to use the
xture in order to exploit its full potential.
Karma has several products’ accessories that can complete your device. We invite
you to see the whole range of our products by visiting our website: www.karmaitaliana.
it., where you will nd , in addition to all our items, detailed descriptions and further
documents related to the product. We hope that you will be satised with your
purchase and we thank you again for your trust in our brand.
Safety notes
• Keep this User Manual for future reference. If you sell the product to another user, be sure to give this
manual to the next owner.
• Make sure the voltage of the power source used for the product is correct.
• This product is not suitable for outdoor use.
• To avoid the risk of re or short-circuits never expose the xture to rain or moisture.
• Do not operate the product in an ambient temperature higher than 35°.
• In the event of a serious operating problem, stop using the product immediately. Never try to repair the
product, but contact the authorized technical assistance center.
• Repairs carried out by untrained people can lead to damage both to the xture and to persons.
• Make sure the power cord is not damaged.
• Never disconnect the product from the power source by pulling on the cord.
ATTENTION!
When you receive the product you have to check carefully that the parcel is
not damaged from shipping or open. Even if the packaging is not damaged
you have to check the product’s conditions within three (3) days from the
reception. For any kind of problem found on the item, it is necessary to
address a claim to the seller and to our ofces (also by e-mail), describing
in detail the damage. Any claim received beyond the 3-day time limit, will
not be accepted. It is suggested to save all the packaging, labels, delivery
bill and all that can be useful to solve quickly the problem.
9 10
543
8
1
6
7
2
N° Description N° Description
1ON/OFF button 6Fuse
2 Receiver’s socket 7 Power cord
3 DMX IN 8 Dip switches
4DMX OUT 9Handle
5 Liquid level 10 Tank

Ulteriori informazioni su: www.karmaitaliana.it
98
ENGLISH ENGLISH
Before arranging any connection, be sure to unplug the
device from power source. All connections must be made
  withthextureoff.
1) Always install the product in a location with adequate ventilation, far from moisture
and heat sources. Please use the handle (9) for lifting.
2) Connect the remote control receiver to the plug (2)
3) Unscrew the tank’s tap and ll with uid (10). You can check the uid level
through the small window (5)
  Pleaseuseonlyasmokemachineuidspecicforthis
  kindofxtures,likeouritemLIQS1orLIQS5.Any
  unsuitableuidcouldseriouslydamagethemachine.
4) Connect the product to the mains power at 230V, by plugging the power cable in a
common domestic electric socket.
5) Switch the machine on with the ON / OFF touch (1). Then wait about ten minutes
up to reaching of the correct operation temperature.
6) Once the machine is ready for use, press on the remote control touch to start the
smoke output. After some time of operation the heater will cool down and below
a certain temperature the the smoke output will stop. Just wait that the machine
reaches again the operating temperature and it will start the smoke output again.
If the machine emits some smoke while it is warming up, this is to be considered
normal.
7) When you have nished using the machine , switch it off with ON/OFF touch( )
and wait is completely cooled down before handling it. We suggest to empty all
smoke uid from the machine after each use and make a cleaning cycle with the
specic solution LIQ C2-5.This will prevent the accumulation of particulate matter
in the heating element, avoiding expensive repairs in the future
8) If you decide to connect the xture to DMX use the IN/OUT ports and set the
DMX address on the machine with the dipswitches (9), according to the following
procedure:
Each dipswitch has a double value than the previous one as follows:
n.1=1, n.2 =2, n.3=4, n.4=8, n.5=16, n.6=32 ....
Dipswitch n. 1 su ON
Indirizzo DMX 1
Dipswitch n. 7 su ON
Indirizzo DMX 64
Dipswitch n. 1,2,3,4,5 su ON
Indirizzo DMX 31 (1+2+4+8+16 = 31)
TECHNICAL SPECIFICATIONS
Alimentazione 230V / 50Hz
Consumo 1500 W
Serbatoio 2,5 lt.
Interfaccia DMX 1 canali DMX
Modalità Funzionamento in modalità automatica
Staffa di ssaggio Si
Emissione 560 mq/min
Controllo di volume Si
Colore: Nero
Preriscaldamento 8 min. circa
Tipo di prese XLR tripolari
Comando a distanza opzionale
Dimensioni: 520 x 315 x 265 mm
Peso: 6 Kg
Karma Italiana srl, in order to improve its products, reserves the right to modify the characteristics whether technical or
aesthetic , at any time and without notice.
This symbol indicates electric shock risk for people. Some parts of item are under
high voltage and are not hisulated so can be dangerous for people that decide do
open item without follow the security procedures.
This symbol indicates important information included into instruction manual or
further included documentation.

Ulteriori informazioni su: www.karmaitaliana.it
1110
NOTE - NOTES NOTE - NOTES

Ulteriori informazioni su: www.karmaitaliana.it
1312
Il prodotto è coperto da garanzia in
base alle vigenti normative.
Vi suggeriamo di consultare sul sito
internet: www.karmaitaliana.it le
“Condizioni Generali di Garanzia”
riportate nella sezione “FAQ”.
Di seguito un breve estratto:
1) Si prega, dopo l’acquisto di procedere
alla registrazione del prodotto sul
nostro sito internet accedendo
alla sezione assistenza(occorre
registrarsi). In alternativa, è possibile
registrare il prodotto compilando ed
inviando la scheda accanto.
2) Sono esclusi i guasti causati da
imperizia a da uso non appropriato
dell’apparecchio
3) La garanzia non ha più alcun effetto
qualora l’apparecchio risulti
manomesso.
4) La garanzia non prevede la
sostituzione del prodotto.
5) Sono escluse dalla garanzia le parti
esterne, le batterie, le manopole,
gli interruttori, e le parti asportabili o
consumabili.
6) Le spese di trasporto e i rischi
conseguenti sono a carico del
proprietario dell’apparecchio
7) A tutti gli effetti la validità della
garanzia è avallata unicamente dalla
presentazione della fattura o scontrino
d’acquisto.
CERTIFICATO DI GARANZIA GUARANTEE CERTIFICATE CERTIFICATO DI GARANZIA GUARANTEE CERTIFICATE MODULODIREGISTRAZIONE REGISTRATION MODULE MODULODIREGISTRAZIONE REGISTRATION MODULE
COPIA DA INVIARE A: COPIADACONSERVARE
Spett.le KARMA ITALIANA Srl Via Gozzano, 38 bis 21052 - Busto Arsizio (VA)
%
COME PROCEDERE ALL’INVIO
DEL MODULO DI REGISTRAZIONE
PRODOTTO:
1) Nel caso in cui non abbiate effettuato
la registrazione del prodotto sul nostro
sito www.karmaitaliana.it Vi invitiamo
a farlo ritagliando il modulo riportato
nella pagina accando e ad inviarlo
presso i nostri ufci.
2) Ricordatevi di compilare entrambi i
moduli in quanto una copia rimarrà
legata al manuale e potrà servirvi in
futuro.
GARANZIA-GUARANTEE

Ulteriori informazioni su: www.karmaitaliana.it
1514
Simbologia
Speciche Tecniche
Speciche tecniche Speciche tecniche
MODELLO/MODEL MODELLO/MODEL
DATAD’ACQUISTO PURCHASINGDATE DATAD’ACQUISTO PURCHASINGDATE
N.SCONTRINOOFATTURA RECEIPT/INVOICENUMBER N.SCONTRINOOFATTURA RECEIPT/INVOICENUMBER
TIMBROEFIRMADELRIVENDITORE DEALER’SSTAMPANDSIGNATURE TIMBROEFIRMADELRIVENDITORE DEALER’SSTAMPANDSIGNATURE
ACQUISTATO DA / PURCHASED BY ACQUISTATO DA / PURCHASED BY COGNOME/SURNAME COGNOME/SURNAME
NOME/NAME NOME/NAME
VIA/ADDRESS VIA/ADDRESS
N° N°
PROV. PROV.
CITTÀ/CITY CITTÀ/CITY
C.A.P./ZIPCODE C.A.P./ZIPCODE
DJ 1500DMX DJ 1500DMX
Questo simbolo vi avverte della presenza di istruzioni d’uso e manutenzione importanti,
nel manuale o nella documentazione che accompagna il prodotto
This symbol alerts you to the presence of important operating and maintenance, in the
manual or in the documentation accompanying the product
Questo simbolo indica la conformità del prodotto alle normative internazionali RoHS
(Restriction of certain Hazardous Substances) che limita l’impiego di determinate sostanze
pericolose nelle apparecchiature elettriche ed elettroniche immesse sul mercato europeo
dal 1° luglio 2006. Fa parte di una serie di Direttive UE sull’ambiente ed e’ connessa
strettamente alla Direttiva RAEE (Riuti di Apparecchiature Elettriche ed Elettroniche).
This symbol indicates that the product complies with international standards RoHS
(Restriction of certain Hazardous Substances) which restricts the use of certain hazardous
substances in electrical and electronic equipment put on the European market from 1 July
2006. It is part of a series of EU Directives and environment and ‘ closely connected to the
WEEE Directive ( Waste Electrical and Electronic Equipment).
Ai sensi dell’art. 13 del decreto Legislativo 25 Luglio 2005, n. 151 “ Attuazione delle
Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di
sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonchè allo
smaltimento dei riuti”.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla
ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente
dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a
ne vita agli idonei centri di raccolta differenziata dei riuti elettronici ed elettrotecnici,
oppure riconsegnandola al rivenditore al momento dell’acquisto di nuova apparecchiatura
di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio
successivo dell’apparecchiatura dimessa al reciclaggio, al trattamento e allo smaltimento
ambientale compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e
sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo
smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle
sanzioni amministrative di cui al D.Lgs n. 152/2006 (parte 4 art.255)
The symbol of the crossed-out dustbin indicates that the product at the end of its life must
be collected separately from other waste . The user must , therefore , take the remote
control integrates the essential components come to an authorized disposal center for
collection of waste electronic and electrical , or returning it to the dealer when buying new
equipment of equivalent type , at a rate of one to one. Appropriate separate collection for
the decommissioned equipment to recycling , treatment and environmentally compatible
disposal helps to prevent negative impact on the environment and human health and
promotes recycling of the materials making up the product. Illegal dumping of the product
by the user entails the application of administrative sanctions pursuant to Legislative
Decree n . 152/2006 ( Art.255 Part 4 )
Il marchio CE indica che questo prodotto è conforme alle norme della Comunità Europea:
EMC (Compatibilità Elettromagnetica) e LVD (Direttive sulla Bassa Tensione). La
documentazione di conformità in forma completa è reperibile presso la società Karma
Italiana Srl.
The CE mark indicates that this product complies with the European Community standards
EMC ( Electromagnetic Compatibility) and LVD ( Low Voltage Directive ). Compliance
documentation in complete form is available at the company Karma Italian Srl.

ver. 14.1
Via Gozzano 38 bis
21052, Busto Arsizio (VA) - Italy
Telefono +39 0331.628.244
Fax [phone]
www.karmaitaliana.it made in China
