Kasco 2400 Manual

3400 - 4400 J SERIES FOUNTAIN MANUAL 1
800 Deere Rd. Prescott, WI 54021 | 715.262.4488 | [email protected] | kascomarine.com
MOVING WATER FORWARD, SINCE 1968
Operation &
Maintenance
Manual
Document number 884170
Document version 2022.2.1
3020379
ANSI/UL 778: 2016
Ed.6+R:22Feb2017
CSA C22.2 #108: 2014 Ed.5
VFX
DECORATIVE
AERATOR
2400, 3400, 4400

3400 - 4400 J SERIES FOUNTAIN MANUAL 1
TABLE OF CONTENTS
Safety First�������������������������������������������������������������������������������������������������������������������������������1
Unit Specications �����������������������������������������������������������������������������������������������������������������1
Parts Included �������������������������������������������������������������������������������������������������������������������������2
Installation Instructions���������������������������������������������������������������������������������������������������������4
Maintenance Recommendations������������������������������������������������������������������������������������������5
Troubleshooting Tips��������������������������������������������������������������������������������������������������������������6
Warranty ����������������������������������������������������������������������������������������������������������������������������������7
Non-Warranty Repairs �����������������������������������������������������������������������������������������������������������8
Repair Contact Form ��������������������������������������������������������������������������������������������������������������9
• 7/16” socket and ratchet
• 7/16” wrench
• 11/32” wrench (for #8 fasteners)
7/16’’ combination wrench
11/32” wrench
7/16’’ socket
TOOLS AND SUPPLIES NEEDED

2400 - 4400 VFX FOUNTAIN MANUAL 1
• NEVER enter the water with the electrical equipment connected and/or in operation.
• Stay clear of all moving parts.
• NEVER run the unit out of water. This will damage the equipment and pose a danger to the operator.
• Use extreme caution around water, especially cold water.
• NEVER lift or drag the unit by the power cord. Always use the ropes or mount to remove it from the
water.
• Do not use waders in deep water or in areas with drop-os, drastic slopes, or soft bottom material.
• Do not use boats that tip easily for unit installation (such as canoes).
• Follow all boating safety rules and regulations, including wearing a Personal Flotation Device.
• The unit is supplied with an internal grounding conductor. To reduce the risk of electrical shock, be
certain that the unit is plugged in/connected to an approved GFCI-protected circuit.
• Means for disconnection must be incorporated in the xed wiring, in accordance with local and national
wiring rules.
• Consult a qualied electrician for electrical installation.

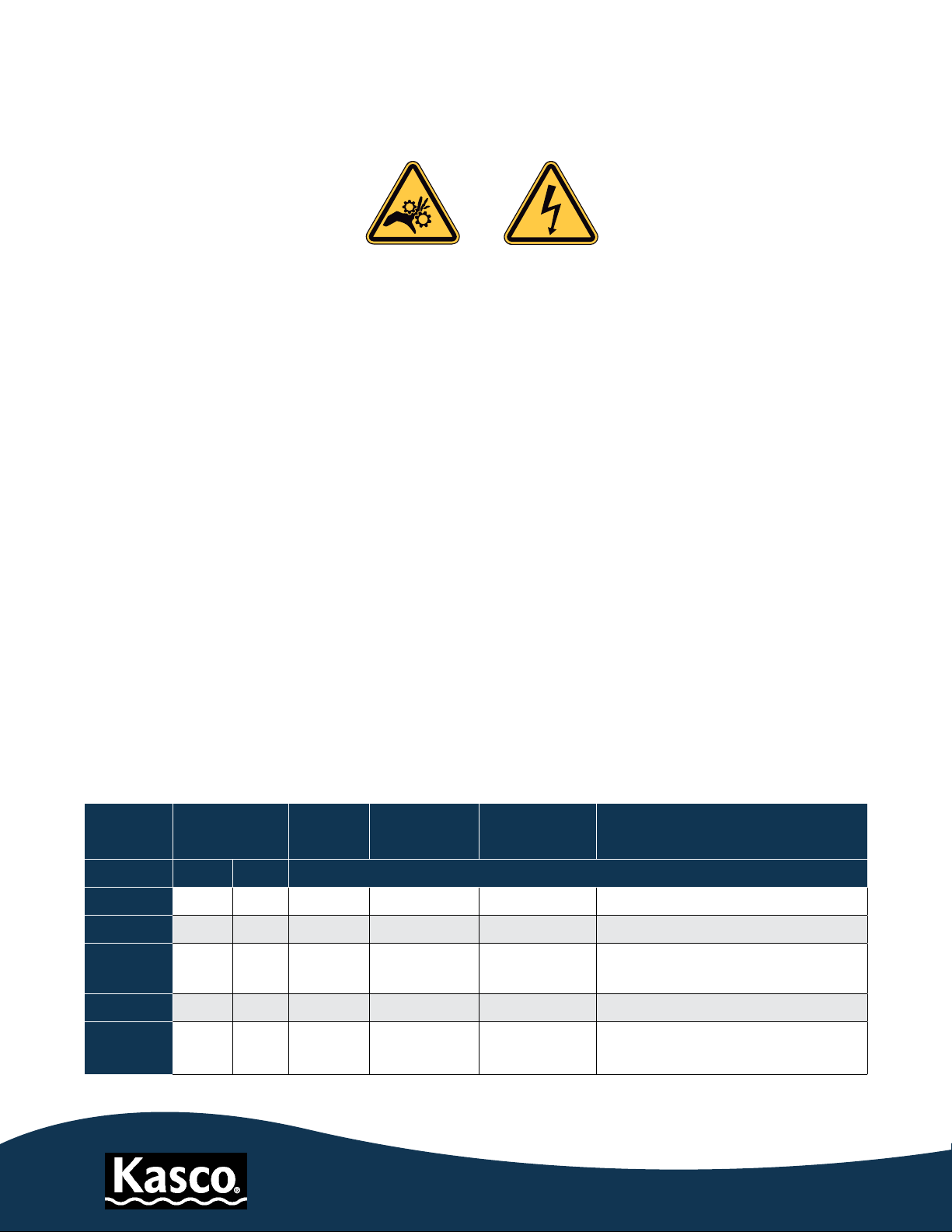

SAFETY FIRST
Moving Machinery
WARNINGS:
Shock Hazard
UNIT SPECIFICATIONS
Model Pattern
Size Voltage Operating Amps
Locked
Rotor Amps
Control Panel Connection /
Unit Connection
Height Width Single-Phase Units
2400VFX 5 ft. 15 ft. 110-120 6 20 C-25 plug in / Plug into C-25
3400VFX 5.5 ft. 21 ft. 110-120 7 24 C-25 plug in / Plug into C-25
3400HVFX 5.5 ft. 21 ft. 208-240 4 12 Hardwire C-85 / Hardwire into C-85
4400VFX 8 ft. 26 ft. 110-120 11 39 C-25 plug in / Plug into C-25
4400HVFX 8 ft. 26 ft. 208-240 6 19 Hardwire C-85 / Hardwire into C-85
Back to Contents

2400 - 4400 VFX FOUNTAIN MANUAL 2

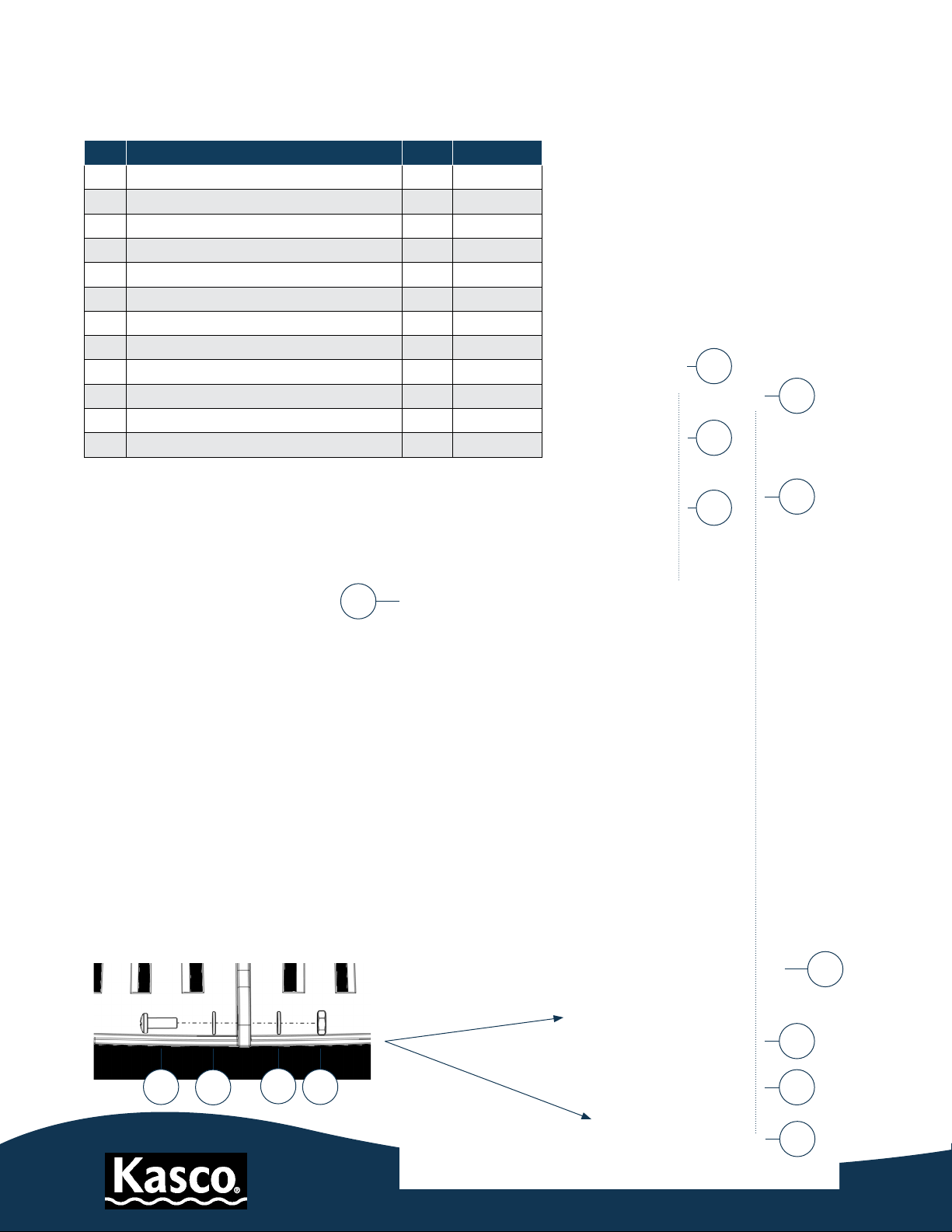

PARTS INCLUDED
B
C
D
E
D
D
C
G
A
F
JIIH
ID Description Qty Part #
A Float 1 242001
B 1/4"-20 x 3-1/2" screw 4 251210
C 1/4” split washers 7 840537
D 1/4” (3/4” OD) Flat Washer 10 251300
E 1/4 -20 x 1-3/4” Hex Head Bolt 3 475630
F Bottom Screen Section 3 361540
G 1/4”-20 Nut 3 840536
H #8 nut 6 771034
I#8 at washer 12 361543
J #8 x 3/4” screw 6 361545
K Mooring ropes (not pictured) 2 990700
L Cable ties (not pictured) 9 415038
Back to Contents

2400 - 4400 VFX FOUNTAIN MANUAL 3
ASSEMBLY INSTRUCTIONS
B
C
D
IJ IH
Align power cord with this notch.
12
3
4
5
6G
C
D
D
E
F
